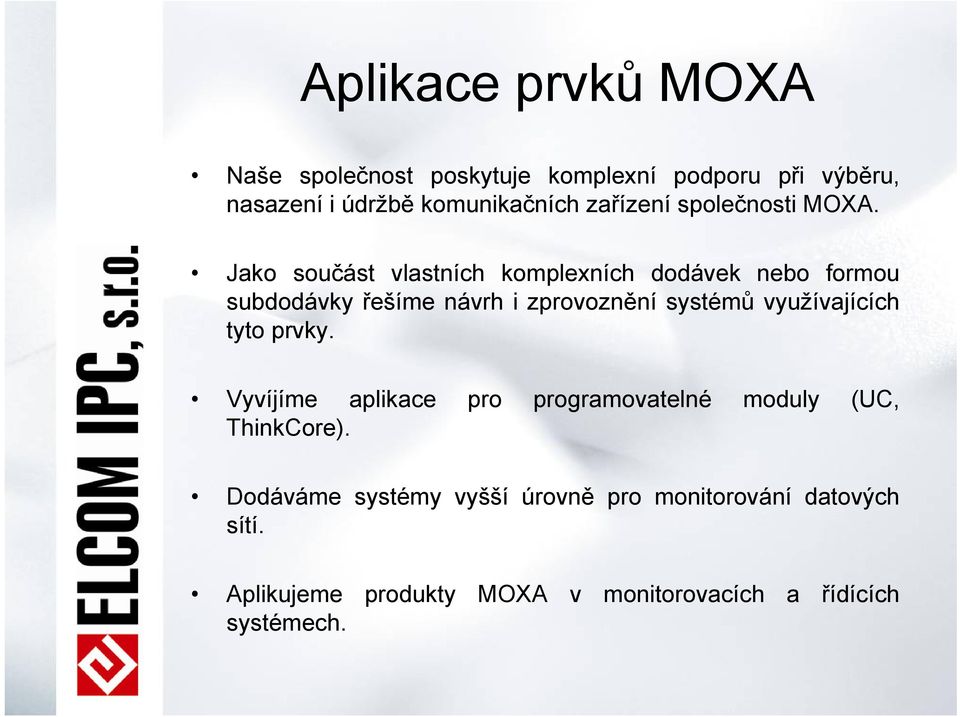

2 Aplikace prvků MOXA Naše společnost poskytuje komplexní podporu při výběru, nasazení i údržbě komunikačních zařízení společnosti MOXA. Jako součást vlastních komplexních dodávek nebo formou subdodávky řešíme návrh i zprovoznění systémů využívajících tyto prvky. Vyvíjíme aplikace pro programovatelné moduly (UC, ThinkCore). Dodáváme systémy vyšší úrovně pro monitorování datových sítí. Aplikujeme produkty MOXA v monitorovacích a řídících systémech.

Jako součást vlastních komplexních dodávek nebo formou subdodávky řešíme návrh i zprovoznění systémů

3 UPort U1110 v řídícím systému montážní linky Montážní stanice pro kompletaci řídících panelů autoklimatizací. Postupné vkládání jednotlivých dílů (plastové výlisky, detekce přítomnosti a krajních poloh). Test přechodových odporů kontaktů přepínače rychlosti ventilátoru. Kontrola proudu žárovek podsvícení. Načítání a tisk čárových kódů.

Postupné vkládání jednotlivých dílů (plastové výlisky, detekce přítomnosti a

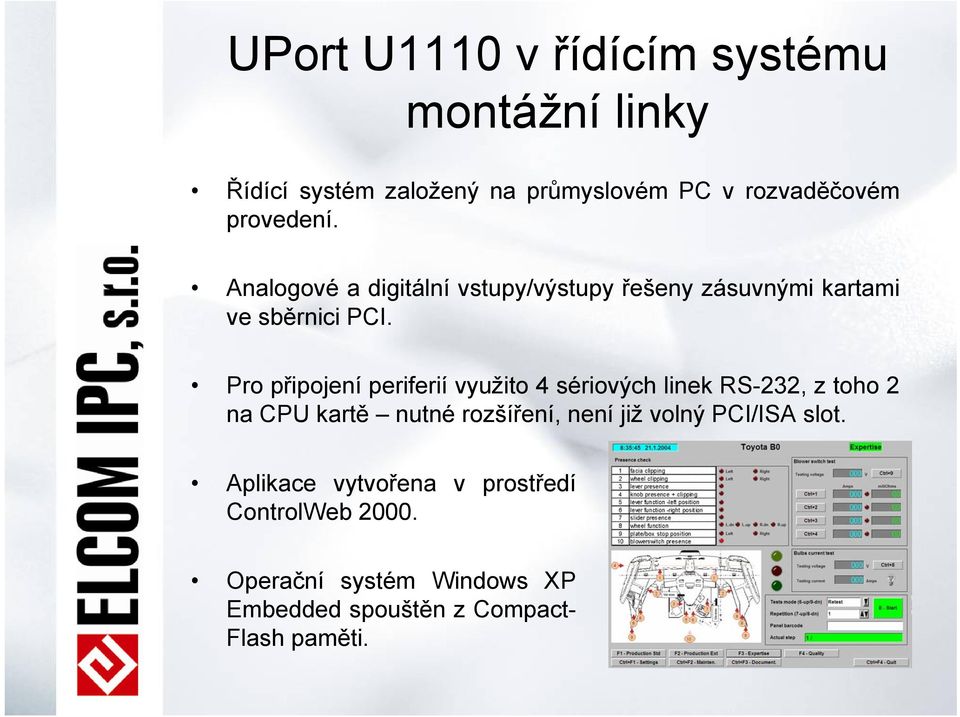

4 UPort U1110 v řídícím systému montážní linky Řídící systém založený na průmyslovém PC v rozvaděčovém provedení. Analogové a digitální vstupy/výstupy řešeny zásuvnými kartami ve sběrnici PCI. Pro připojení periferií využito 4 sériových linek RS-232, z toho 2 na CPU kartě nutné rozšíření, není již volný PCI/ISA slot. Aplikace vytvořena v prostředí ControlWeb Operační systém Windows XP Embedded spouštěn z Compact- Flash paměti.

Pro připojení periferií využito 4 sériových linek RS-232, z toho 2 na CPU kartě nutné rozšíření, není již

5 UPort U1110 v řídícím systému montážní linky Vzhledem k dostatečnému počtu USB portů bylo pro rozšíření počtu COMů rozhodnuto využít převodníky USB-to-Serial. Zpočátku nasazeny levné převodníky Aten (MOXA nebyla v tom čase k dispozici). Docházelo k nevysvětlitelným náhodným restartům řídícího PC. Po dlouhém hledání nahodilé poruchy HW či chyby v aplikačním SW, po výměně témeř kompletního PC... jsme vyzkoušeli vyměnit převodníky Aten za UPort U1110, čímž se problém podařilo konečně vyřešit.

Docházelo k nevysvětlitelným náhodným restartům řídícího PC.

6 iologik v systému monitorování výroby Výrobní hala lisovny plastických hmot, celkem 20 vstřikovacích lisů, produkce pro automobilový průmysl - autoklimatizace. Požadován systém pro vykazování počtu vyrobených kusů, rozdělení na dobré a vadné, dále dělení dle typu vady. Součástí řešení je také evidence údržby, výměny forem a seřízení. Identifikace pracovníků bezkontaktní čipovou kartou. Zobrazení statistik, pracovních postupů apod.

Požadován systém pro vykazování počtu vyrobených kusů, rozdělení na dobré a vadné, dále dělení dle typu vady.

7 iologik v systému monitorování výroby Řešení složeno ze tří úrovní server (1), operátorská stanice (20), jednotka sběru dat (20). Na serveru nasazen systém CitectSCADA, SQL databáze. Operátorská stanice vychází ze systému InfoPanels (LCD 17 ), je doplněna o průmyslovou klávesnici, čtečku čárových kódů a RFID karet. Pro sběr dat ze strojů je použito kompaktních modulů iologik E2210 (Ethernet, Modbus/TCP). Propojení se stanicí kříženým kabelem, na server pak WiFi.

Operátorská stanice vychází ze systému InfoPanels (LCD 17 ), je doplněna o průmyslovou klávesnici, čtečku čárových

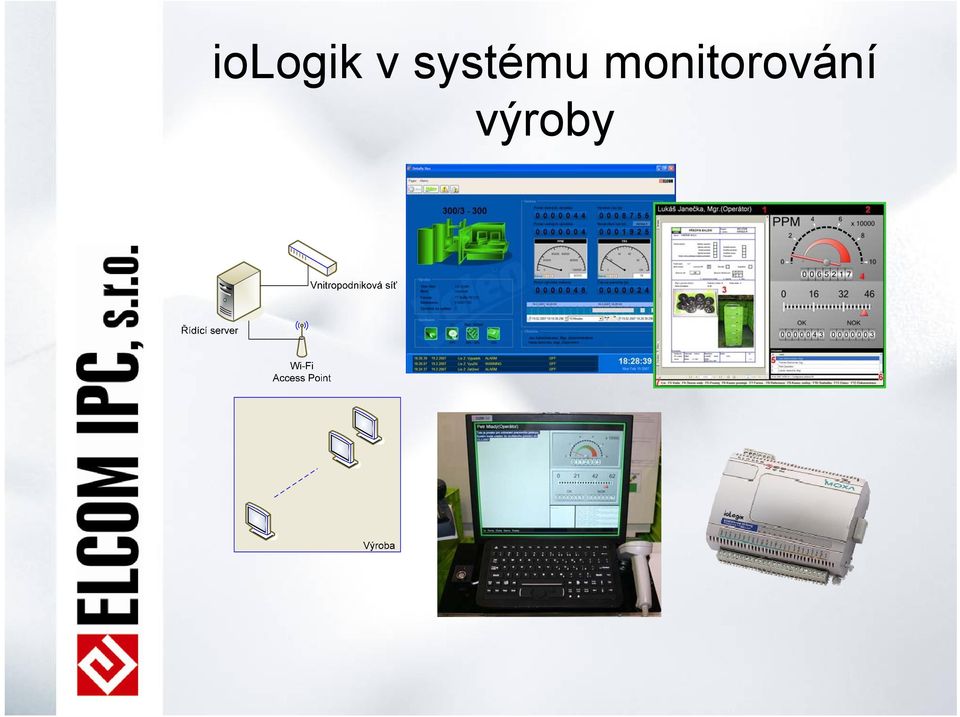

8 iologik v systému monitorování výroby

9 NE-4110S v redundantním napájecím zdroji RPS II Zdroj RPS II je modulární napájecí přístroj s komplexním vzdáleným monitoringem a ovládáním. Dva oddělené vstupní moduly libovolná kombinace vstupních napětí. Možnost výměny za chodu. Až 4 výstupní moduly, oddělené/neoddělené, různá napětí, v nabídce též 230V AC. Možnost výměny za chodu.

Dva oddělené vstupní moduly libovolná kombinace vstupních napětí.

10 NE-4110S v redundantním napájecím zdroji RPS II Každý zdrojový modul je vybaven řídícím procesorem, vzájemná komunikace po sběrnici. Centrální diagnostický modul komunikuje se zdroji a předává data do nadřízeného systému přes Ethernet/GSM. Diagnostický modul vybaven také digitálními IO, bateriovým zálohováním a 2 linkami RS-232. Možnost monitoringu a řízení napájených zařízení přes komunikační rozhraní / tunel. Pro komunikaci po Ethernetu využit kompaktní NE-4110S.

Centrální diagnostický modul komunikuje se zdroji a předává data do nadřízeného systému přes Ethernet/GSM.

11 NE-4110S v redundantním napájecím zdroji RPS II Pro komunikaci se zdrojem je k dispozici SW modul RTUComCenter. Poskytuje OPC / DDE / TCP rozhraní pro aplikační SW. Přímá podpora pro systém CitectSCADA. Funkce komunikačního tunelu.

12 PORT LINE SYNC I/ O FA UL T 0 1 RI/DCD 2 DTR 3 DSR 4 TXD 5 RXD 6 R1 CD RD SD TR CS FA X 33.6 Faxmodem SYS OK POWER R1 CD RD SD TR CS FAX 33.6 Faxmodem PORT LINE SYNC I/ O FA UL T 0 1 RI/DCD 2 DTR 3 DSR 4 TXD 5 RXD 6 SYS OK POWER DESKPR O DESKPRO OFF LINE PR ESENT LINE FAILURE SERVICE ON LOW BATTERY WARNING LOW BATTERY SHUTDOWN TEST AL ARM OFF MANUAL START OUTPUT LO AD OVER LOAD 100 % 75% 50% 25% R1 CD RD S D TR CS FAX Ω Ω PORT LINE SYNC I/O FAULT 0 1 RI/DCD 2 DTR 3 DSR 4 TXD 5 RXD 6 x SYS OK POWER Esc F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12 # $ % ^ & (9 )0 _ + * = \ ` Tab Q W E R T Y U I O P { } [ ] Caps Lock A S D F G H J K L : " Enter ; ' Shift Z X C V B N M < >.?/ Shift, Ctrl Alt Alt Ctrl Print Sc reen Insert Delete Scroll Lock Home End Num Caps Scroll Pause Lock Lock Lo c k Page Num Up Lock / - * Page Down Home PgUp End P gdn Enter. 0/ Ins Del Esc F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12 # $ % ^ & (9 )0 _ + * = \ ` Tab Q W E R T Y U I O P { } [ ] Ca ps Lo ck A S D F G H J K L : " Enter ; ' Shift Z X C V B N M < >.?/ Shift, Ctrl Al t Alt Ctrl Ct rl CapsL ock Sh if t Tab ~ `! 2 # 3 Print Screen Q W E R T Y U I O P { } A S D F G H J K L : " Z X C V B N M <, Alt $ 4 % 5 ^ 6 & 7 Alt * ( 8 9. > Insert Delete Sc roll Lock Home End ) 0 ; '? / Sh ift Ctr l Num Caps Scroll Paus e Lo c k Lock Lock Page Num Up Lock / - * Page Down Home PgU p End PgDn Enter. 0/ Ins Del _ - [ ] En ter UC-7110-LX v systému pro monitorování radionavigací Servery systému GW2005 (redundance) Prohlížení stavů a administrace SHDSL spojení SHDSL CITECT Web browser Ethernet Internet (VPN tunel) 56k GPRS spojení Vzdálený přístup mobilních klientů Jednotka NET-RTU Jednotka NET-RTU Jednotka GSM-RTU

$Esc F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12 ~! @ # $ % ^ & (9 )0 _ + * 1 2 3 4 5 6 7 8 - = \ ` Tab Q W E R T Y U I O P { } [ ] Caps Lock A S D F G H J K L : " Enter ; ' Shift Z X C V B N M < >.$

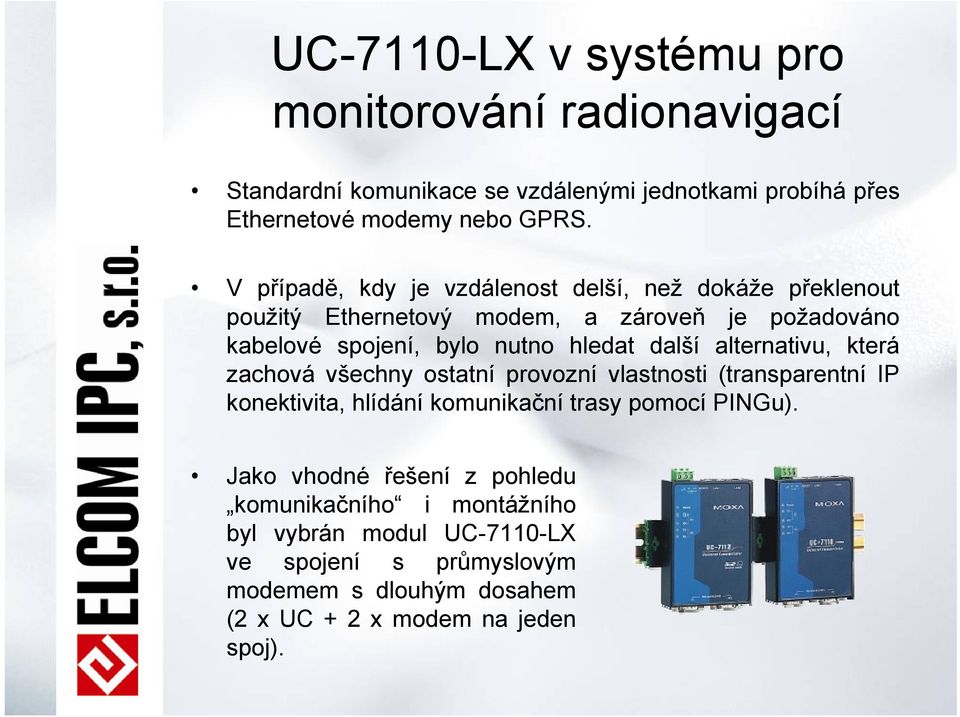

13 UC-7110-LX v systému pro monitorování radionavigací Standardní komunikace se vzdálenými jednotkami probíhá přes Ethernetové modemy nebo GPRS. V případě, kdy je vzdálenost delší, než dokáže překlenout použitý Ethernetový modem, a zároveň je požadováno kabelové spojení, bylo nutno hledat další alternativu, která zachová všechny ostatní provozní vlastnosti (transparentní IP konektivita, hlídání komunikační trasy pomocí PINGu). Jako vhodné řešení z pohledu komunikačního i montážního byl vybrán modul UC-7110-LX ve spojení s průmyslovým modemem s dlouhým dosahem (2 x UC + 2 x modem na jeden spoj).

další alternativu, která zachová všechny ostatní provozní vlastnosti (transparentní IP konektivita, hlídání komunikační trasy pomocí PINGu).

14 UC-7110-LX v systému pro monitorování radionavigací Vhodným nastavením, případně uživatelskými SW moduly lze upravit chování routeru na bázi univerzálního komunikátoru přesně do stavu, který aplikace očekává. Díky použití modulu MOXA postačily pouze minimální úpravy stávající monitorovací aplikace. Monitorování datových sítí a připojených zařízení je jediným způsobem jak zajistit spolehlivou funkci kritických systémů.

Díky použití modulu MOXA postačily pouze minimální úpravy stávající monitorovací aplikace.

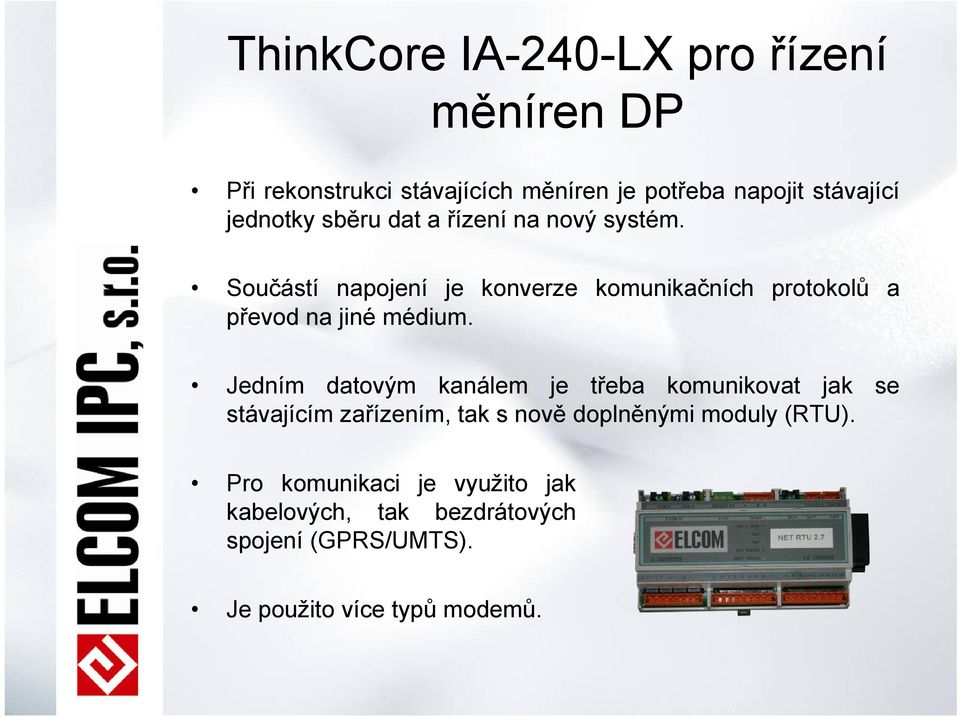

15 ThinkCore IA-240-LX pro řízení měníren DP Při rekonstrukci stávajících měníren je potřeba napojit stávající jednotky sběru dat a řízení na nový systém. Součástí napojení je konverze komunikačních protokolů a převod na jiné médium. Jedním datovým kanálem je třeba komunikovat jak se stávajícím zařízením, tak s nově doplněnými moduly (RTU). Pro komunikaci je využito jak kabelových, tak bezdrátových spojení (GPRS/UMTS). Je použito více typů modemů.

Součástí napojení je konverze komunikačních protokolů a převod na jiné médium.

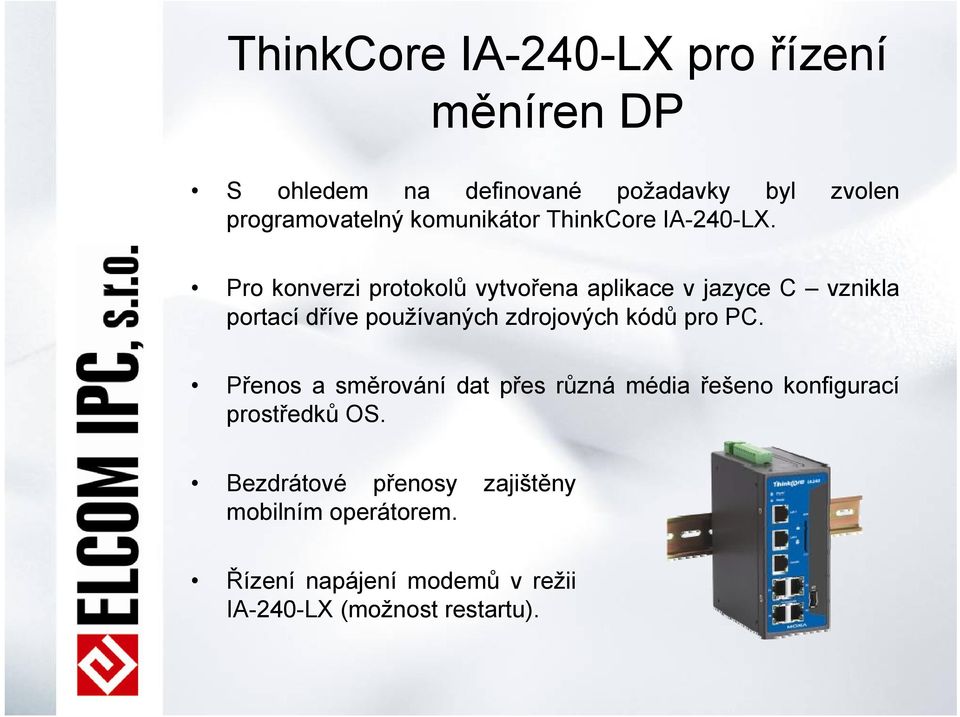

16 ThinkCore IA-240-LX pro řízení měníren DP S ohledem na definované požadavky byl zvolen programovatelný komunikátor ThinkCore IA-240-LX. Pro konverzi protokolů vytvořena aplikace v jazyce C vznikla portací dříve používaných zdrojových kódů pro PC. Přenos a směrování dat přes různá média řešeno konfigurací prostředků OS. Bezdrátové přenosy zajištěny mobilním operátorem. Řízení napájení modemů v režii IA-240-LX (možnost restartu).

Pro konverzi protokolů vytvořena aplikace v jazyce C vznikla portací dříve používaných zdrojových kódů pro

17 EDS-726 v systému řízení podnikové energetiky Komunikační infrastruktura v energetice se vyznačuje častým užitím optických vláken i pro komunikace na krátké vzdálenosti. Stále větší počet zařízení v energetice podporuje Ethernet. Zákazníci mnohdy preferují osvědčená kancelářská řešení... pokud však nabídnete zařízení, které je součástí řídícího systému a není to nějaký obyčejný switch, ušetříte si starosti a zvýšíte svůj profit.

Stále větší počet zařízení v energetice podporuje Ethernet.

18 Závěr Téměř žádná aplikace se dnes neobejde bez moderních komunikačních prostředků. Jelikož bez spojení není velení, je od komunikačních prvků očekávána maximální spolehlivost. Zákazník se nechce přizpůsobovat možnostem zařízení toto se musí přizpůsobit zákazníkovi. Jsme připraveni nabídnout moderní, spolehlivé a přizpůsobivé řešení pro vaše systémy. Děkujeme za pozornost

Zákazník se nechce přizpůsobovat možnostem zařízení toto se musí přizpůsobit zákazníkovi.
