TERMOČLÁNKY S DVOJITOU KERAMICKOU JÍMKOU 24mm

Rozměr: px

Začít zobrazení ze stránky:

Download "TERMOČLÁNKY S DVOJITOU KERAMICKOU JÍMKOU 24mm"

Jan Zeman
před 7 lety
Počet zobrazení:

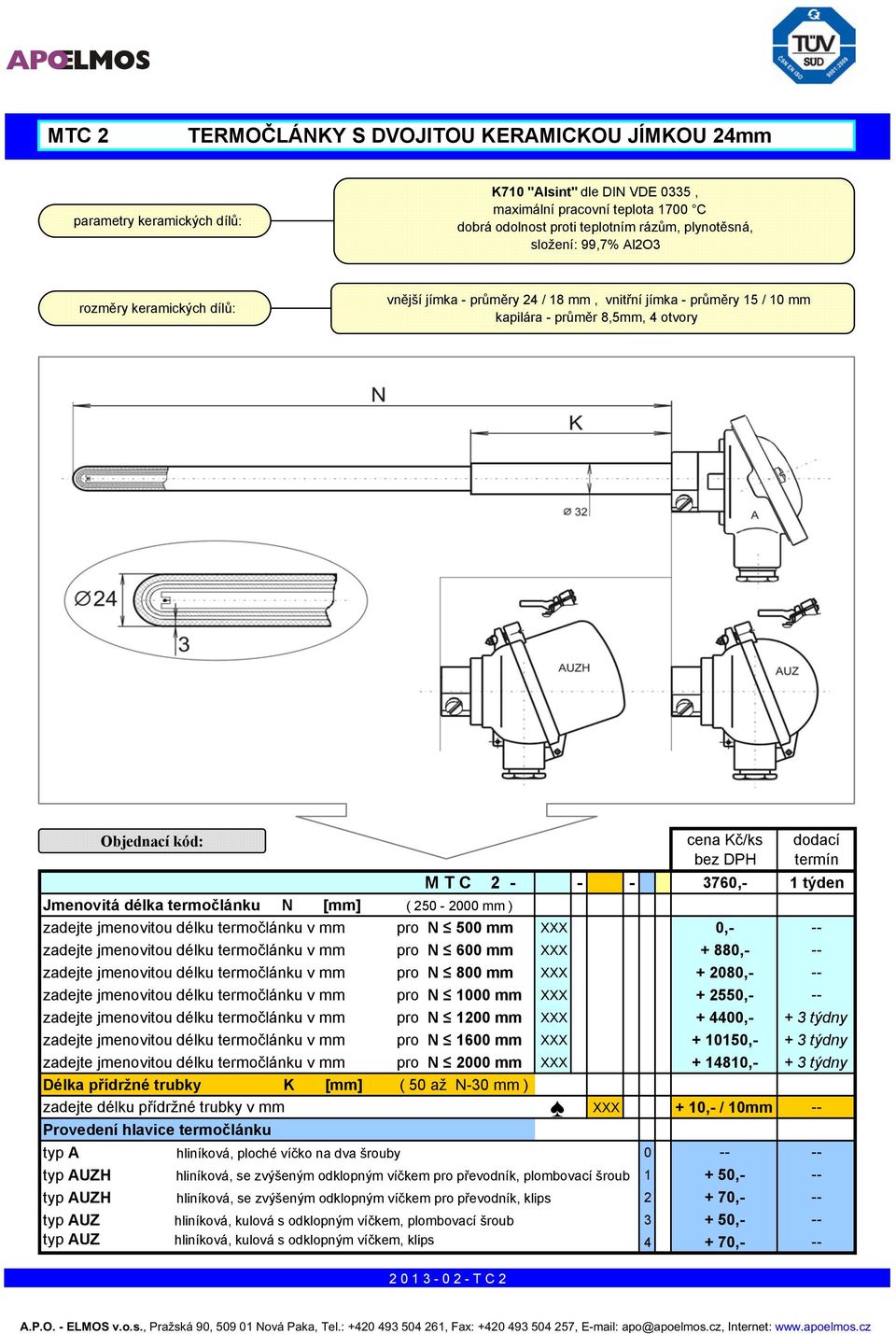

1 MTC 2 parametry keramických dílů: K710 "Alsint" dle DIN VDE 0335, maximální pracovní teplota 1700 C dobrá odolnost proti teplotním rázům, plynotěsná, složení: 99,7% Al2O3 rozměry keramických dílů: vnější jímka - průměry 24 / 18 mm, vnitřní jímka - průměry 15 / 10 mm kapilára - průměr 8,5mm, 4 otvory Objednací kód: M T C ,- 1 týden Jmenovitá délka termočlánku N [mm] ( mm ) zadejte jmenovitou délku termočlánku v mm pro N 500 mm XXX 0,- -- zadejte jmenovitou délku termočlánku v mm pro N 600 mm XXX + 880,- -- zadejte jmenovitou délku termočlánku v mm pro N 800 mm XXX ,- -- zadejte jmenovitou délku termočlánku v mm pro N 1000 mm XXX ,- -- zadejte jmenovitou délku termočlánku v mm pro N 1200 mm XXX ,- + 3 týdny zadejte jmenovitou délku termočlánku v mm pro N 1600 mm XXX ,- + 3 týdny zadejte jmenovitou délku termočlánku v mm pro N 2000 mm XXX ,- + 3 týdny Délka přídržné trubky K [mm] ( 50 až N-30 mm ) zadejte délku přídržné trubky v mm XXX + 10,- / 10mm -- Provedení hlavice termočlánku typ A hliníková, ploché víčko na dva šrouby typ AUZH hliníková, se zvýšeným odklopným víčkem pro převodník, plombovací šroub ,- -- typ AUZH hliníková, se zvýšeným odklopným víčkem pro převodník, klips ,- -- typ AUZ hliníková, kulová s odklopným víčkem, plombovací šroub ,- -- typ AUZ hliníková, kulová s odklopným víčkem, klips , T C 2 A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:

zadejte jmenovitou délku termočlánku v mm pro N 500 mm XXX 0,- -- zadejte jmenovitou délku termočlánku v mm pro N 600 mm XXX + 880,- -- zadejte jmenovitou délku termočlánku v mm pro N 800 mm XXX +

2 MTC 2 Objednací kód - pokračování: M T C týden Převodníky ve vysokém víčku hlavice série AUZH žádný 0 0,- -- s převodníkem INOR IPAQ - H ,- -- s převodníkem INOR APAQ - HCF ,- -- s převodníkem INOR minipaq - HLP ,- -- s převodníkem INOR MESO-H ,- D s převodníkem INOR IPAQ C ,- D Příklad objednacího kódu: MTC Legenda: D.. na dotaz u dodavatele Kratší ( expresní ) lhůta je možná s příplatkem k základní ceně. Na vyžádání je řešena individuální kalkulací. Doporučené délky přídržných trubek: pro N < 800mm.. přídržná trubka K = 150mm pro N = 800mm až 1000mm.. přídržná trubka K = 200mm pro N >1000mm.. přídržná trubka K = 400mm Převodníky jsou určeny pro jednoduché články. Při objednání snímače s převodníkem je nutné slovně uvést požadovaný rozsah nastavení. Technické parametry jsou uvedeny v příslušných datových listech. Použité keramické komponenty umožňují nanášení vrstvy Pt ( nebo PtRh ) na povrch jímky. Takto upravený keramický díl vykazuje podstatně zvýšenou odolnost a umožňuje například ponor do taveniny skla. Nabídku na dodávku snímače s nanesenou Pt ( PtRh ) vrstvou na vnější jímce zpracujeme na vyžádání. Ceny uvedené v tomto ceníku jsou bez termočlánkových párů z drahých kovů! Ceny párů jsou uvedeny v samostatném ceníku, který je zasílán na vyžádání.! Související výrobky - náhradní díly - příslušenství - služby: popis datový list / ceník datový list MTC DTC2 upevňovací příruby pro snímače teploty PR převodníky pro snímače teploty / do hlavice PV kalibrace snímačů teploty KS náhradní díly série MTC C-2-ND T C 2

. na dotaz u dodavatele Kratší ( expresní ) lhůta je možná s příplatkem k základní ceně. Na vyžádání je řešena individuální kalkulací. Doporučené délky přídržných trubek: pro N < 800mm.

3 MTC 2C TERMOČLÁNKY S DVOJITOU KERAMICKOU JÍMKOU 26mm parametry keramických dílů: C530 "Silimantin" ( DIN VDE 0335 ) vnější jímka, max. pracovní teplota 1600 C, velmi dobrá odolnost proti teplotním rázům, částečně plynotěsná, složení 73-75% Al2O3. K710 "Alsint" ( DIN VDE 0335 ) vnitřní jímka a kapilára, maximální pracovní teplota 1700 C, dobrá odolnost proti teplotním rázům, plynotěsná, složení: 99,7% Al2O3 rozměry keramických dílů: vnější jímka - průměry 26 / 18 mm, vnitřní jímka - průměry 15 / 10 mm kapilára - průměr 8,5mm, 4 otvory Objednací kód: M T C 2 C ,- 1 týden Jmenovitá délka termočlánku N [mm] ( mm ) zadejte jmenovitou délku termočlánku v mm pro N 500 mm XXX 0,- -- zadejte jmenovitou délku termočlánku v mm pro N 800 mm XXX ,- -- zadejte jmenovitou délku termočlánku v mm pro N 1000 mm XXX ,- -- zadejte jmenovitou délku termočlánku v mm pro N 1200 mm XXX ,- + 3 týdny zadejte jmenovitou délku termočlánku v mm pro N 1600 mm XXX ,- + 3 týdny Délka přídržné trubky K [mm] ( 50 až N-30 mm ) zadejte délku přídržné trubky v mm XXX + 10,- / 10mm -- Provedení hlavice termočlánku typ A hliníková, ploché víčko na dva šrouby typ AUZH hliníková, se zvýšeným odklopným víčkem pro převodník, plombovací šroub ,- -- typ AUZH hliníková, se zvýšeným odklopným víčkem pro převodník, klips ,- -- typ AUZ hliníková, kulová s odklopným víčkem, plombovací šroub ,- -- typ AUZ hliníková, kulová s odklopným víčkem, klips , T C 2 C

K710 "Alsint" ( DIN VDE 0335 ) vnitřní jímka a kapilára, maximální pracovní teplota 1700 C, dobrá odolnost proti teplotním rázům, plynotěsná, složení: 99,7% Al2O3 rozměry keramických dílů: vnější

4 MTC 2C TERMOČLÁNKY S DVOJITOU KERAMICKOU JÍMKOU 26mm Objednací kód - pokračování: M T C 2 C týden Převodníky ve vysokém víčku hlavice série AUZH žádný 0 0,- -- s převodníkem INOR IPAQ - H ,- -- s převodníkem INOR APAQ - HCF ,- -- s převodníkem INOR minipaq - HLP ,- -- s převodníkem INOR MESO-H ,- D s převodníkem INOR IPAQ C ,- D Příklad objednacího kódu: MTC2C Legenda: D.. na dotaz u dodavatele Kratší ( expresní ) lhůta je možná s příplatkem k základní ceně. Na vyžádání je řešena individuální kalkulací. Doporučené délky přídržných trubek: pro N < 800mm.. přídržná trubka K = 150mm pro N = 800mm až 1000mm.. přídržná trubka K = 200mm pro N >1000mm.. přídržná trubka K = 400mm Převodníky jsou určeny pro jednoduché články. Při objednání snímače s převodníkem je nutné slovně uvést požadovaný rozsah nastavení. Technické parametry jsou uvedeny v příslušných datových listech. Ceny uvedené v tomto ceníku jsou bez termočlánkových párů z drahých kovů! Ceny párů jsou uvedeny v samostatném ceníku, který je zasílán na vyžádání.! Související výrobky - náhradní díly - příslušenství - služby: popis datový list / ceník datový list MTC2C DTC2C upevňovací příruby pro snímače teploty PR převodníky pro snímače teploty / do hlavice PV kalibrace snímačů teploty KS náhradní díly série MTC2C C-2C-ND T C 2 C

objednacího kódu: MTC2C-500-150-00 Legenda: D.. na dotaz u dodavatele Kratší ( expresní ) lhůta je možná s příplatkem k základní ceně. Na vyžádání je řešena individuální kalkulací.

5 MTC 2L parametry keramických dílů: Luxal 203 max. pracovní teplota 1800 C, dobrá odolnost proti teplotním rázům, plynotěsná, složení 99,7% Al2O3. rozměry keramických dílů: vnější jímka - průměry 24 / 18 mm, vnitřní jímka - průměry 15 / 10 mm kapilára - průměr 8,5mm, 4 otvory Objednací kód: M T C 2 L ,- 1 týden Jmenovitá délka termočlánku N [mm] ( mm ) zadejte jmenovitou délku termočlánku v mm pro N 500 mm XXX 0,- -- zadejte jmenovitou délku termočlánku v mm pro N 800 mm XXX ,- -- zadejte jmenovitou délku termočlánku v mm pro N 1000 mm XXX ,- -- zadejte jmenovitou délku termočlánku v mm pro N 1200 mm XXX ,- + 2 týdny zadejte jmenovitou délku termočlánku v mm pro N 1400 mm XXX ,- + 2 týdny Délka přídržné trubky K [mm] ( 50 až N-30 mm ) zadejte délku přídržné trubky v mm XXX + 10,- / 10mm -- Provedení hlavice termočlánku typ A hliníková, ploché víčko na dva šrouby typ AUZH hliníková, se zvýšeným odklopným víčkem pro převodník, plombovací šroub ,- -- typ AUZH hliníková, se zvýšeným odklopným víčkem pro převodník, klips ,- -- typ AUZ hliníková, kulová s odklopným víčkem, plombovací šroub ,- -- typ AUZ hliníková, kulová s odklopným víčkem, klips , T C 2 L A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:

termočlánku N [mm] ( 250-1400 mm ) zadejte jmenovitou délku termočlánku v mm pro N 500 mm XXX 0,- -- zadejte jmenovitou délku termočlánku v mm pro N 800 mm XXX + 1470,- -- zadejte jmenovitou délku

6 MTC 2L Objednací kód - pokračování: M T C 2 L týden Převodníky ve vysokém víčku hlavice série AUZH žádný 0 0,- -- s převodníkem INOR IPAQ - H ,- -- s převodníkem INOR APAQ - HCF ,- -- s převodníkem INOR minipaq - HLP ,- -- s převodníkem INOR MESO-H ,- D s převodníkem INOR IPAQ C ,- D Příklad objednacího kódu: MTC2L Legenda: D.. na dotaz u dodavatele Kratší ( expresní ) lhůta je možná s příplatkem k základní ceně. Na vyžádání je řešena individuální kalkulací. Doporučené délky přídržných trubek: pro N < 800mm.. přídržná trubka K = 150mm pro N = 800mm až 1000mm.. přídržná trubka K = 200mm pro N >1000mm.. přídržná trubka K = 400mm Převodníky jsou určeny pro jednoduché články. Při objednání snímače s převodníkem je nutné slovně uvést požadovaný rozsah nastavení. Technické parametry jsou uvedeny v příslušných datových listech. Ceny uvedené v tomto ceníku jsou bez termočlánkových párů z drahých kovů! Ceny párů jsou uvedeny v samostatném ceníku, který je zasílán na vyžádání.! Související výrobky - náhradní díly - příslušenství - služby: popis datový list / ceník datový list MTC2L DTC2L upevňovací příruby pro snímače teploty PR převodníky pro snímače teploty / do hlavice PV kalibrace snímačů teploty KS náhradní díly série MTC2L C-2L-ND T C 2 L A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:
