Systémy vedení potrubí/ technika spojování potrubí. N1 Geopress s SC-Contur

Transkript

1 Systémy vedení potrubí/ technika spojování potrubí N1 Geopress N1

2 Lisovací spojovací systém pro komunální v zemi ložené rozvody plynu a vody, pro lokální rozvody tepla, geotermické použití a využití dešťové vody, v zemi ložené instalace s kapalným plynem a další početné průmyslové aplikace. Kompatibilní typy trubek Instalace s pitnou vodou PE 80 / PE 100 podle DIN 8074, DIN 8075, DIN EN 12201, GW 335-A2 PE-Xa a PE-Xc podle DIN 16893, GW 335-A3 Zásobování plynem PE 80 / PE 100 podle DIN 8074, DIN 8075, DIN EN 1555, GW 335-A2 PE-Xa a PE-Xc podle DIN 16893, GW 335-A3 Povolení Pitná voda DVGW-reg. č. NW-7631BO0321, podle DVGW W /W 404 do 16 bar Plyn s opěrným pouzdrem z červeného bronzu DVGW-reg. č. DG-7631BS0483, podle DIN EN 682 Lisovací spojky Přezkoušeno podle DVGW VP 600 a DIN Velikosti d Robustní provedení z červeného bronzu odolného vůči korozi podle DIN hygienicky nezávadné pro instalace pitné vody Teplotně odolné svěrné kroužky vyztužené skelným vláknem z POM Závitové přípoje podle DIN EN Oblasti použití Použití s těsnicími prvky NBR (dodáno z výroby) Zásobování pitnou vodou: certifikace W 270 a doporučení KTW Zásobování plynem: certifikace DIN EN 682 Využití dešťové vody: DIN Použití s těsnicími prvky EPDM a opěrnými pouzdry (příslušenství) Zásobování pitnou vodou Lokální rozvody tepla Geotermie Jiné než výše uvedené oblasti použití je potřeba v závislosti na typu materiálu zkonzultovat s Viega Servis Center. Použití lisovacích nástrojů Bezvadná funkčnost a bezpečnost lisovacích systémů Viega závisí především na použitém lisovacím nářadí. Pro výrobce lisovaných spojů proto doporučujeme použití lisovacích nástrojů a čelistí Viega a jejich pravidelnou kontrolu v autorizovaných servisech. Technická data Všechny informace ke konstrukčním dílům a nářadí naleznete v sekci Downloadcenter na stránkách Navrtávací armatury Navrtávací armatury Geopress se používají k připojení domovního rozvodu ke stávajícímu natlakovanému zásobovacímu rozvodu plynu nebo pitné vody. PE-HD podle DIN 8074, DIN 8075, DIN EN 12201, DIN EN 1555 PE-X podle DIN 16893, DIN PVC-U podle DIN EN až 5 Model 9690 S provozní uzávěrkou pro domovní připojovací vedení, velikosti d Model 9692 Bez uzavírací funkce, velikosti d Přezkoušeno a schváleno podle DVGW VP 304 a W 336 pro vodu = 16 bar, plyn = 10 bar Hlídače průtoku plynu Pro použití v zemi ložených domovních přípojovacích rozvodech podle DVGW-pracovního listu G a G B Integrováno v objímce z červeného bronzu, modelové řady až Integrováno v opěrném pouzdru z červeného bronzu, modelové řady až Typy A/D, B, C, R Velikosti d Provozní podmínky Maximální provozní tlak a maximální provozní teplota jsou odvislé od použitého typu trubky a konkrétní aplikace. Pro použití k zásobování pitnou vodou platí max. teplota 20 C. Pro použití k lokálním rozvodům tepla platí max. teplota 95 C a to při kombinaci s těsnicím prvkem EPDM a opěrným pouzdrem. 250

3 Geopress N1 Obsah Oblouky 252 Nástěnky 253 Přechody, objímky 253 T-kusy 255 Hlídače průtoku plynu 256 Příslušenství 257 Navrtávací armatury 258 Ventily pro odběr vzorků, ze 2 dílů 260 Ventily pro odběr vzorků, 1-dílné 260 Systémové lisovací nástroje 260 N1 EAN-Code Číslo EAN je sestaveno z konstantního čísla výrobce a jednotlivých šestimístných čísel artiklů, např Výměna posledních šesti pozic za čísla artiklů dává kód EAN. 251

4 Oblouky Geopress- oblouk 90 červený bronz lisovací přípoj model Geopress- přechodový oblouk 90 červený bronz lisovací přípoj, R-závit model 9614 d R balení artikl 20 ½ * 25 ½ * 25 ¾ ¾ ½ ¼ ½ ¼ ½ ½ R = kónický vnější závit Geopress- přechodový oblouk 90 červený bronz lisovací přípoj, Rp-závit model d Rp balení artikl 20 ½ * 20 ¾ * 25 ¾ ½ ¾ ¼ ½ Rp = cylindrický vnitřní závit Geopress- oblouk 45 červený bronz lisovací přípoj model Geopress- nadoblouk 45 červený bronz lisovací přípoj, R-závit model d R balení artikl ¼ ½ R = kónický vnější závit 252

5 Geopress N1 Nástěnky Geopress- nástěnka červený bronz lisovací přípoj, Rp-závit model d Rp balení artikl 20 ½ * 25 ¾ Rp = cylindrický vnitřní závit Přechody, objímky Geopress- objímka červený bronz lisovací přípoj model * Geopress- objímka na opravy červený bronz lisovací přípoj bez vnitřního dorazu model červený bronz lisovací přípoj, Rp-závit model 9612 d Rp balení artikl 20 ½ * 25 ¾ ¼ ¼ ½ Rp = cylindrický vnitřní závit N1 červený bronz lisovací přípoj, R-závit model 9611 d R balení artikl 25 ½ ¾ ¾ ¼ ½ ¼ ½ ¼ ½ ½ R = kónický vnější závit 253

6 Geopress- zásuvný kus Profipress, Sanpress červený bronz zásuvný konec model d1 d2 balení artikl Geopress- zásuvné koleno Profipress, Sanpress červený bronz zásuvný konec model d1 d2 balení artikl Geopress- redukovaná objímka červený bronz lisovací přípoj model d1 d2 balení artikl navrtávací objímky firem EWE, GWA aj. červený bronz lisovací přípoj, G-závit s O-kroužkem model 9621 d G balení artikl 32 1½ ½ ½ ½ G = závitové šroubení červený bronz lisovací přípoj, R-závit bez vnitřního dorazu dlouhé provedení pro hluboké zasunutí pro PE-trubku, ploché těsnění model 9622 d R balení artikl ½ ¼ ½ ½ ½ R = kónický vnější závit PE-trubka (d) na ocelovou trubku (DN) červený bronz model d DN balení artikl

7 Geopress N1 PE-trubka na rozměrově nestálou starou PE-trubku, rozvody plynu, rozvody s vodou červený bronz lisovací přípoj Upozornění Při použití na plyn je potřeba vyměnit těsnicí kroužek šroubení za model ! model d1 d2 balení artikl PE-trubka na PVC-trubku červený bronz lisovací přípoj Upozornění Při použití na plyn je potřeba vyměnit těsnicí kroužek šroubení za model ! model d1 d2 balení artikl PE-trubka na měděnou trubku, rozvody se zemním plynem, rozvody s kapalným plynem červený bronz model PE-trubka na měděnou trubku, rozvody se zemním plynem, rozvody s kapalným plynem červený bronz model d1 d2 balení artikl d1 d2 balení artikl N1 nové T-kusy Geopress- T-kus červený bronz lisovací přípoj model 9618 d1 d2 d3 balení artikl *

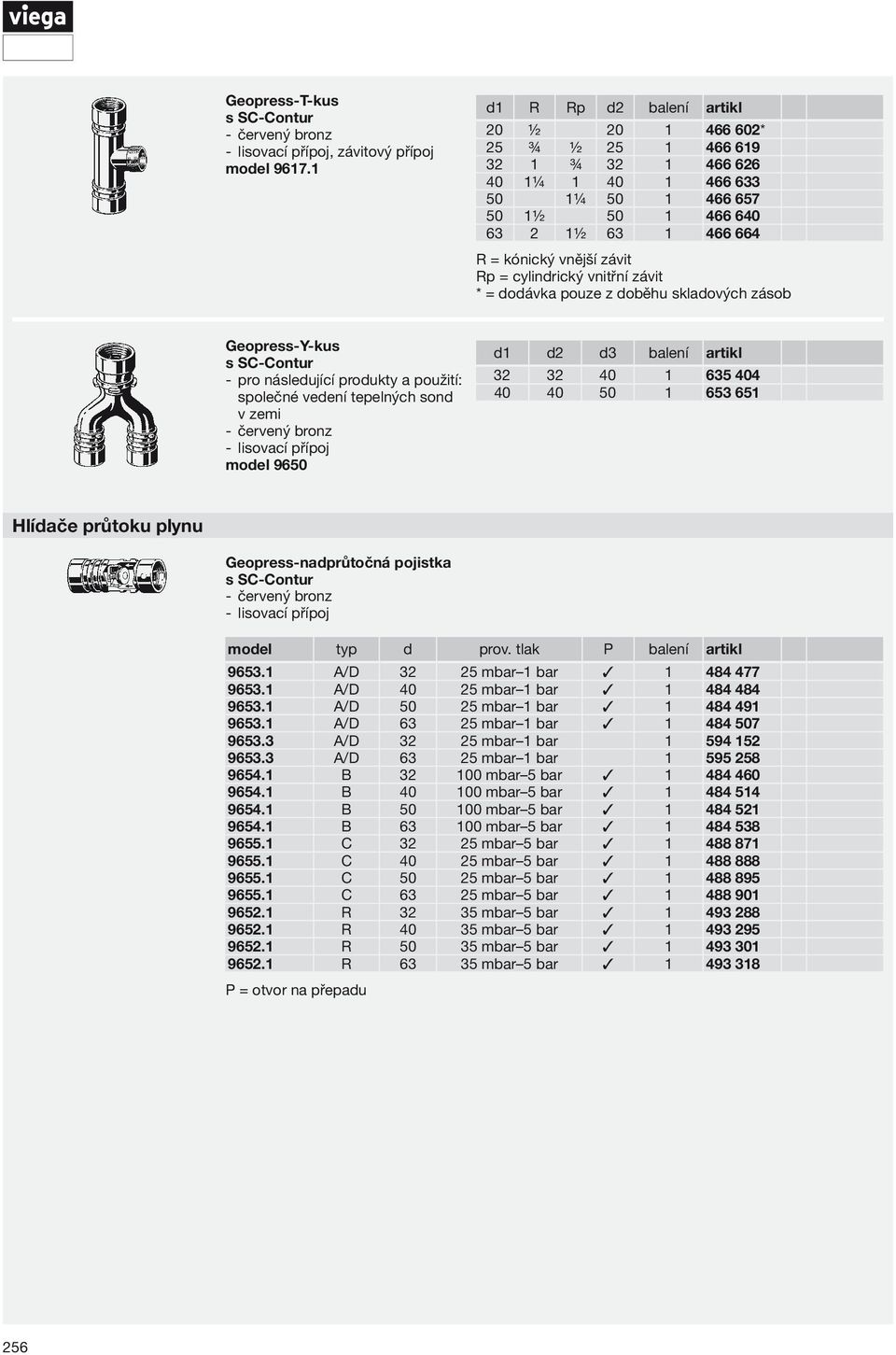

8 Geopress- T-kus červený bronz lisovací přípoj, závitový přípoj model d1 R Rp d2 balení artikl 20 ½ * 25 ¾ ½ ¾ ¼ ¼ ½ ½ R = kónický vnější závit Rp = cylindrický vnitřní závit Geopress- Y-kus společné vedení tepelných sond v zemi červený bronz lisovací přípoj model 9650 d1 d2 d3 balení artikl Hlídače průtoku plynu Geopress- nadprůtočná pojistka červený bronz lisovací přípoj model typ d prov. tlak P balení artikl A/D mbar 1 bar A/D mbar 1 bar A/D mbar 1 bar A/D mbar 1 bar A/D mbar 1 bar A/D mbar 1 bar B mbar 5 bar B mbar 5 bar B mbar 5 bar B mbar 5 bar C mbar 5 bar C mbar 5 bar C mbar 5 bar C mbar 5 bar R mbar 5 bar R mbar 5 bar R mbar 5 bar R mbar 5 bar P = otvor na přepadu 256

9 Geopress N1 Geopress- nadprůtočná pojistka integrována v opěrné trubce červený bronz model typ d prov. tlak P balení artikl A/D mbar 1 bar A/D mbar 1 bar A/D mbar 1 bar A/D mbar 1 bar A/D mbar 1 bar A/D mbar 1 bar B mbar 5 bar B mbar 5 bar B mbar 5 bar B mbar 5 bar C mbar 5 bar C mbar 5 bar C mbar 5 bar C mbar 5 bar R mbar 5 bar R mbar 5 bar R mbar 5 bar R mbar 5 bar P = otvor na přepadu Příslušenství Geopress- víčko červený bronz lisovací přípoj model * N1 Opěrné pouzdro Geopress-/Maxiplex-spojka červený bronz model 9605 pro d s balení artikl 20 1, , , , , , s = tloušťka stěny 1) Nevhodné pro trubky podle DIN EN ! Geopress- těsnicí prvek EPDM topení 95 C, lokální rozvody tepla, pitná voda 95 C, VPEa-trubka pouze ve spojení s produktem: opěrné pouzdro model 9605 podle W 270 model 9689 pro *

10 Geopress- těsnicí prvek model pro * Geopress- svěrný kroužek model pro * Geopress- svěrný kroužek produkty: Geopress- navrtávací armatura model 9690, 9692 model 9697 balení artikl Navrtávací armatury Geopress- navrtávací armatura PE-HD-trubka podle DIN 8074/8075, DIN EN 12201, DIN EN 1555, PE-X-trubka podle DIN 16893/16892, PVCU-trubka podle DIN EN , rozvody plynu, rozvody s vodou integrovaná fréza, opěrné pouzdro, vývod pro Geopress-přípojný kus model 9693, 9694 a přezkoušeno podle DVGW VP 304 a W 336 model pro d sbp balení artikl sbp = s blokací provozu 258

11 Geopress N1 Geopress- připojovací kus produkty: Geopress- navrtávací armatura model 9690, 9692 červený bronz lisovací přípoj dvojitý těsnicí O-kroužek model Geopress- připojovací oblouk 90 produkty: Geopress- navrtávací armatura model 9690, 9692 červený bronz lisovací přípoj dvojitý těsnicí O-kroužek model Geopress- připojovací oblouk 45 produkty: Geopress- navrtávací armatura model 9690, 9692 červený bronz lisovací přípoj dvojitý těsnicí O-kroužek model Geopress- teleskopická vestavná souprava produkty: Geopress- navrtávací armatura model 9690 pozinkovaná ocel plynule nastavitelná model 9696 OT [m] balení artikl 0,70 1, ,00 1, ,25 1, ,50 2, OT = obal trubky v m N1 nové Ochranný kroužek nasazení na teleskopickou vestavnou soupravu jiného výrobce k utěsnění trubky proti nečistotám produkty: Geopress- navrtávací armatura model 9690 model balení artikl

12 Ventily pro odběr vzorků, ze 2 dílů Sanpress- T-kus G¼, se zásuvným koncem ventil pro odběr vzorků, vypouštěcí ventil, dodatečná instalace místa pro odběr vzorků v potrubním rozvodu, přípoj vypouštěcího ventilu ve spojení s kulovým kohoutem červený bronz G-závit, zásuvný konec, lisovací přípoj těsnicí prvek EPDM Upozornění V potrubním rozvodu použijte Sanpress-posuvnou objímku model ! model d1 G d2 balení artikl 15 ¼ ¼ ¼ ¼ ¼ ¼ ¼ G = závitové šroubení Ventily pro odběr vzorků, 1-dílné Sanpress- T-kus G¼, se zásuvným koncem ventil pro odběr vzorků, vypouštěcí ventil, dodatečná instalace místa pro odběr vzorků v potrubním rozvodu, přípoj vypouštěcího ventilu ve spojení s kulovým kohoutem červený bronz G-závit, zásuvný konec, lisovací přípoj těsnicí prvek EPDM Upozornění V potrubním rozvodu použijte Sanpress-posuvnou objímku model ! model d1 G d2 balení artikl 15 ¼ ¼ ¼ ¼ ¼ ¼ ¼ G = závitové šroubení Systémové lisovací nástroje Pressgun 5- lisovací nástroj s akumulátorem součástí výbavy není: lisovací čelist nejnovější lithium-iontová akumulátorová technika (18 V/2,0 Ah), nabíječka 230 V/ 18 V, patentovaná bezpečnostní technika, automatická indikace údržby, LED lampa k osvětlení lisovaných míst, kufr model balení artikl
