1 de PAS SYSTÉM subtítulo VÝSTRAHY del patrón CHODCŮ ŘEŠENÍ PRO SNÍŽENÍ RIZIKA KOLIZÍ VYSOKOZDVIŽNÝCH VOZÍKŮ A CHODCŮ

2 ZÁKAZNÍCI de 2

3 de 3

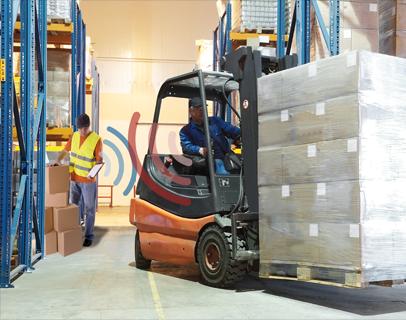

4 PAS - HISTORIE ICNITA je jednou z největších španělských společností zaměřujících se na vývoj bezpečnostních systémů pro průmyslová odvětví. Více než 80 průmyslových závodů používá systém PAS pro snížení rizika kolizí. Většina kolizí hrozí vysokým stupněm nebezpečí úmrtí pracovníka. Řešení PAS (Systém výstrahy chodců) přispívá ke zlepšení prevence nehod na místech pohybu chodců a vysokozdvižných vozíků (dále jen VZV). de 4

5 POPIS ŘEŠENÍ PAS ZLEPŠUJE PRACOVNÍ PODMÍNKY V MÍSTECH POHYBU CHODCŮ A VZV. SYSTÉM SNIŽUJE RIZIKO NEHOD A KOLIZÍ. Výhody PAS: Snižuje počet nehod a kolizí Podpora bezpečnějšího řízení VZV de Snižuje náklady na kompenzace při úrazech Liší se od jiných řešení, která nerozlišují neživé předměty od chodců 5

6 PŘÍKLADY POUŽITÍ Místa nakládání/vykládání s pohybem externích pracovníků. Místa s omezeným výhledem u křížení cest VZV a chodců. Výjezdy ze skladovacích prostor, kde je pohyb VZV běžnou rychlostí. Použití PAS: VZV s nosností do 3,5 tun Ideální rychlost pohybu VZV je od 6 km/h do 10 km/h de 6 6

7 RIZIKOVÁ MÍSTA -> SYSTÉM PAS JE ŘEŠENÍ PRO VÁS de 7

8 PŘÍPADOVÉ STUDIE VYBRANÝCH ZÁKAZNÍKŮ SE SYSTÉMEM PAS Nakládací rampy ochrana externích osob a zaměstnanců. Problém: Vysoké riziko kolize mezi VZV a chodci. Většina řidičů nákladních vozidel nezná dobře tento prostor a není seznámena s bezpečnostními předpisy na pracovišti. Řešení: PAS systém výstrahy chodců je jediné řešení, které rozezná chodce od objektu a snižuje de subtítulo vybaveni del osobním patrón tagem. nebezpeční kolize. Všichni chodci by musí být Výhody: Kdykoli VZV detekuje chodce, dojde k automatickému snížení rychlosti dokud chodec neopustí potenciálně nebezpečný prostor. 8

9 DŮLEŽITÉ PROVOZNÍ VLASTNOSTI - Systém výstrahy chodců (PAS) je bezpečnostní řešení, jehož hlavní funkcí je upozornit řidiče VZV, že chodec je detekován v okolí VZV. - Chodci musí nosit elektronické osobní tagy, které jsou detekovány zařízením na VZV. - Detekce chodců v okolí VZV: * Detekční vzdálenost před VZV (0,5-6,5m) * Detekční vzdálenost za VZV (0,5-6,5m) * Boční detekční vzdálenost od VZV je max. 4m de 9

10 TYPY VÝSTRAH NEJLEPŠÍ ZPŮSOB JE AUTOMATICKÉ SNÍŽENÍ RYCHLOSTI VÝSTRAŽNÉ SVĚTLO AUTOMATICKÉ SNÍŽENÍ RYCHLOSTI (Pokud to VZV umožňuje) BZUČÁK (volitelné) de 10

11 PRVKY SYSTÉMU Systém je založen na bezdrátové technologii firmy ICNITA: ŘÍDÍCÍ JEDNOTKA AC-50 SE 2 ANTÉNAMI + TESTOVACÍ JEDOTKA TT-50 OSOBNÍ TAG T-10 OSOBNÍ TAG ŘIDIČE + INHIBITOR TAGU ŘIDIČE de TESTER TAGŮ PRO KONTROLU STAVU BATERIÍ (VOLITELNÉ) VZV CHODEC ŘIDIČ VZV PRACOVNÍ PLOCHA 11

12 VLASTNOSTI OSOBNÍHO TAGU - Osobní tag T-10 je malé RFID zařízení s dlouhou životností, kterým jsou vybaveny osoby pohybující se na pracovní ploše. - Funguje jako detektor v případě, kdy se dostane do zóny VZV vybavené systémem PAS. - Robustní - Vybaven tlačítkem k vyslání nouzového signálu pro VZV v okolí (20 m). Použití: de Otevřená plocha s VZV pohybujícími se rychleji než 11 km/h, hrozí potenciální nebezpečí srážky s chodci. 12

13 TESTER TAGŮ - U osobních tagů je potřeba sledovat stav baterie - Pravidelná kontrola stavu baterie pomocí kontrolek (červená-zelená) - Software (volitelné): Zaznamenává zaměstnance, kteří zkontrolovali svůj osobní tag a stav jeho baterie. Zelená: Baterie je v pořádku Červená: de Nízký stav baterie 13

14 JEDNODUCHÁ INSTALACE PRO DISTRIBUTORY VZV Přední a zadní anténa de Řídící jednotka a výstražné světlo 14

15 DETEKCE od 0,5 do 4 m Přední detekce od 0,5 do 6,5 m de título od 0,5 do 4 m del patrón Zadní detekce Haga clic od 0,5 do para 4 m modificar el estilo de Tagy od 0,5 do 4 m od 0,5 do 6,5 m 15

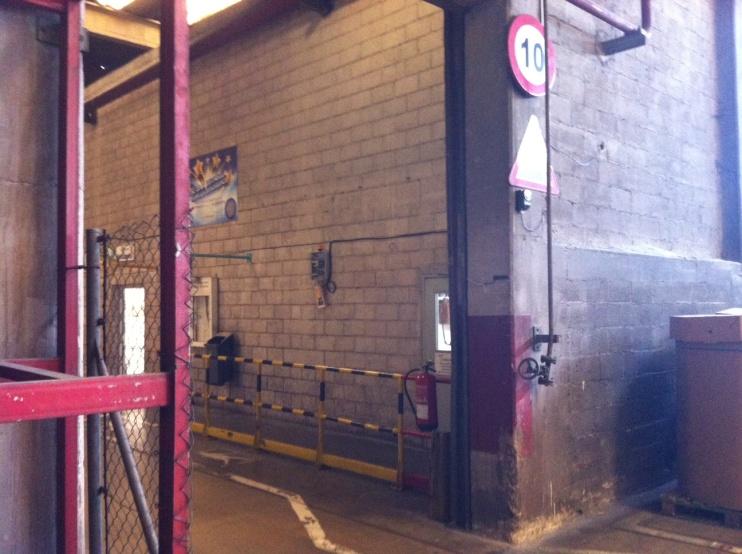

16 KŘIŽOVATKY VÝSTRAHA U KŘÍŽENÍ CEST VZV A CHODCŮ VÝSTRAHY NA KŘIŽOVATKÁCH K ZABRÁNĚNÍ Haga clic para modificar KOLIZÍ MEZI VZV el estilo de 16

17 Kontakt: Jan Mandrysz - Manver Distributor Icnita Safety pro ČR a SR Icnita Safety de 17
