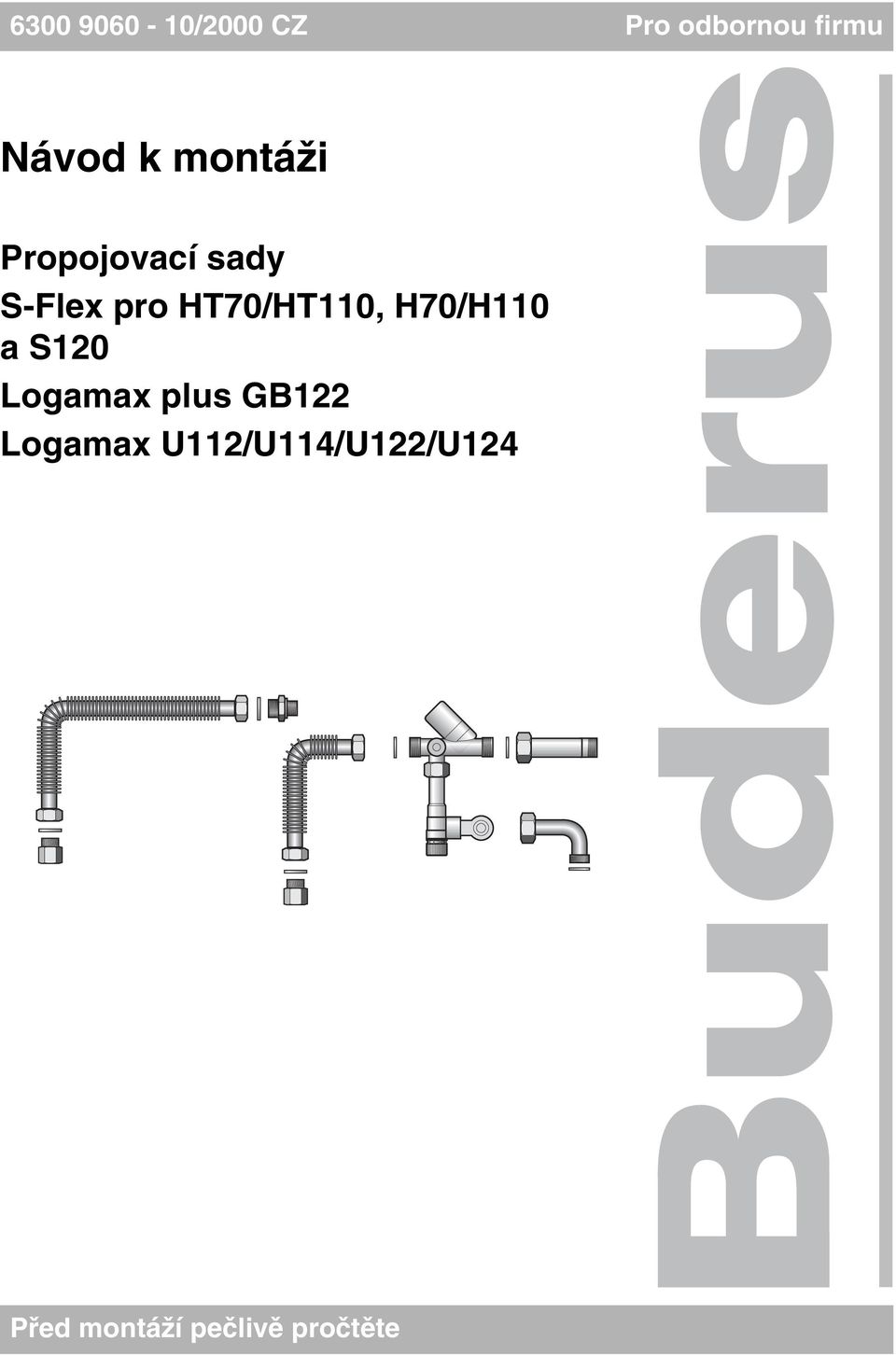

Návod k montáži. Propojovací sady S-Flex pro HT70/HT110, H70/H110 a S120 Logamax plus GB122 Logamax U112/U114/U122/U124
|
|
- Jana Vávrová
- před 7 lety
- Počet zobrazení:
Transkript
1 /2000 CZ Pro odbornou firmu Návod k montáži Propojovací sady S-Flex pro HT0/HT110, H0/H110 a S120 Logamax plus GB122 Logamax U112/U114/U122/U124 Před montáží pečlivě pročtěte
2 Předmluva Důležité všeobecné pokyny k použití Zařízení instalovat jen k určenému účelu a při respektování tohoto montážního návodu. Údržba a opravy jen autorizovanými odborníky. Zařízení instalovat jen v kombinacích a s příslušenstvím a náhradními díly, které jsou uvedeny v tomto montážním návodu. Jiné kombinace, příslušenství a díly podléhající opotřebení použít jen tehdy, jestliže tyto jsou výslovně určeny pro uvažované použití a neovlivní funkci, ani bezpečnostní požadavky. Technické změny vyhrazeny! V důsledku trvale probíhajícího vývoje se mohou obrázky, funkční kroky a technická data poněkud odchylovat. J Upozornění! V tomto návodu popsané montážní kroky a údaje pro HT0/HT110 platí i pro zásobníky H0/H110. J Upozornění! Při montáži a provozu zařízení je třeba respektovat místní předpisy a směrnice! 2

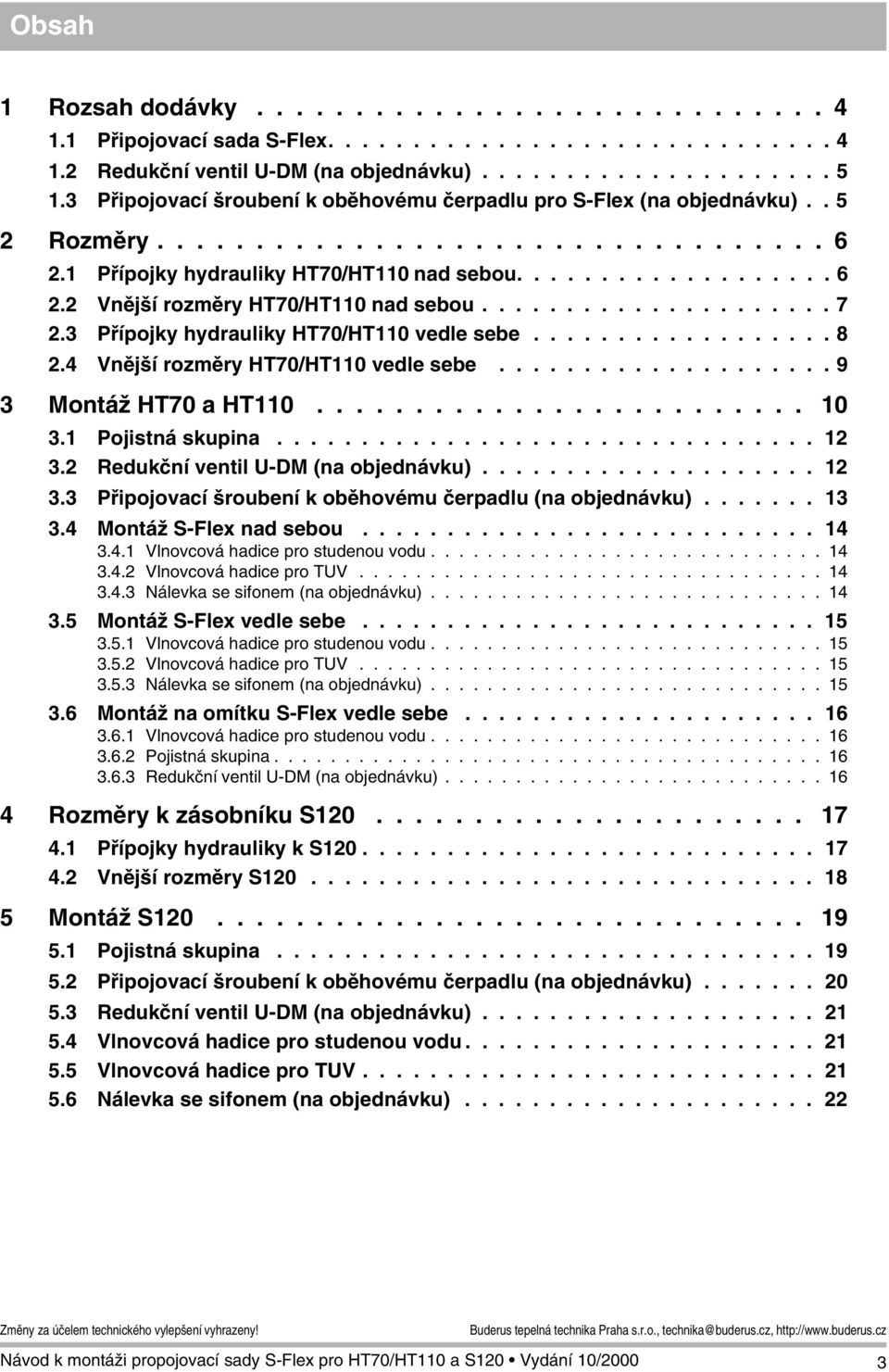

3 Obsah 1 Rozsah dodávky Připojovací sada S-Flex Redukční ventil U-DM (na objednávku) Připojovací šroubení k oběhovému čerpadlu pro S-Flex (na objednávku) Rozměry Přípojky hydrauliky HT0/HT110nad sebou Vnější rozměry HT0/HT110 nad sebou Přípojky hydrauliky HT0/HT110 vedle sebe Vnější rozměry HT0/HT110 vedle sebe Montáž HT0 a HT Pojistná skupina Redukční ventil U-DM (na objednávku) Připojovací šroubení k oběhovému čerpadlu (na objednávku) Montáž S-Flex nad sebou Vlnovcová hadice pro studenou vodu Vlnovcová hadice pro TUV Nálevka se sifonem (na objednávku) Montáž S-Flex vedle sebe Vlnovcová hadice pro studenou vodu Vlnovcová hadice pro TUV Nálevka se sifonem (na objednávku) Montáž na omítku S-Flex vedle sebe Vlnovcová hadice pro studenou vodu Pojistná skupina Redukční ventil U-DM (na objednávku) Rozměry k zásobníku S Přípojky hydrauliky k S Vnější rozměry S Montáž S Pojistná skupina Připojovací šroubení k oběhovému čerpadlu (na objednávku) Redukční ventil U-DM (na objednávku) Vlnovcová hadice pro studenou vodu Vlnovcová hadice pro TUV Nálevka se sifonem (na objednávku)
4 1 Rozsah dodávky 1 Rozsah dodávky 1.1 Připojovací sada S-Flex Obr. 1 Rozsah dodávky připojovací sady sanitárního okruhu S-Flex (zobrazení bez tepelné izolace) J Upozornění! Číselné označování jednotlivých součástí v obr. 1, 2 a 3 platí pro součásti v celém dokumentu, např. součást 9 v obr. 1 je totožná se součástí 9 v obr. 11. Legenda k obr. 1 Poz. 1: pojistná skupina, tj. uzavírací, zpětný a pojistný ventil Poz. 2: těsnění Ø 1 x 24 x 2 Poz. 3: převlečná matice Poz. 4: nátrubek se závitem R½ x 122 Poz. 5: oblouk pro montáž na omítku, zásobník vedle, přípojka vstupu studené vody Poz. : šroubení G¾ Poz. : vlnovcová hadice pro teplou užitkovou vodu Poz. 8: redukční vsuvka dvojitá G¾ x R½ Poz. 9: vlnovcová hadice pro studenou vodu 4

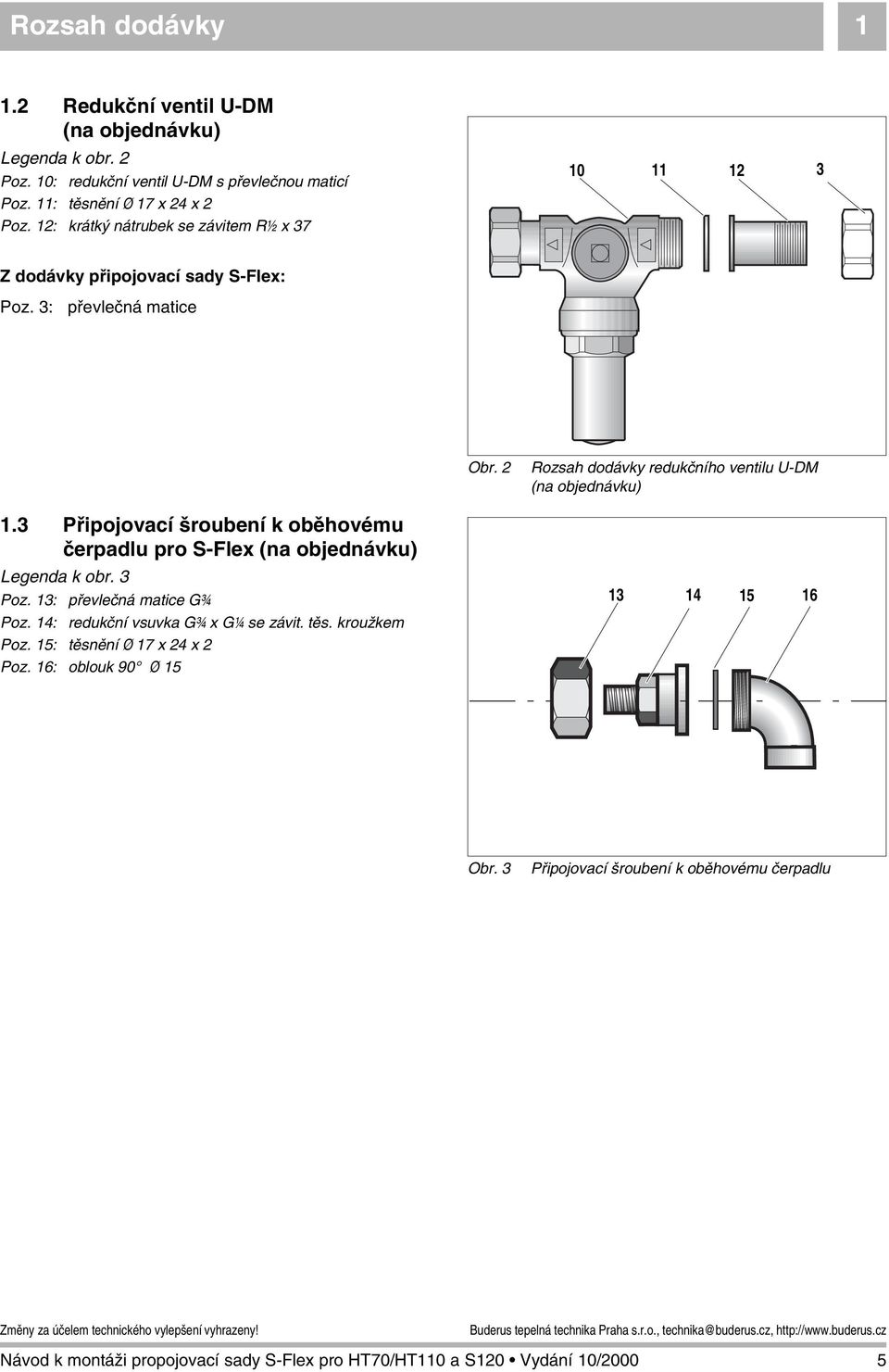

5 Rozsah dodávky Redukční ventil U-DM (na objednávku) Legenda k obr. 2 Poz. 10: redukční ventil U-DM s převlečnou maticí Poz. 11: těsnění Ø 1 x 24 x 2 Poz. 12: krátký nátrubek se závitem R½ x Z dodávky připojovací sady S-Flex: Poz. 3: převlečná matice Obr. 2 Rozsah dodávky redukčního ventilu U-DM (na objednávku) 1.3 Připojovací šroubení k oběhovému čerpadlu pro S-Flex (na objednávku) Legenda k obr. 3 Poz. 13: převlečná matice G¾ Poz. 14: redukční vsuvka G¾ x G¼ se závit. těs. kroužkem Poz. 15: těsnění Ø 1 x 24 x 2 Poz. 1: oblouk 90 Ø Obr. 3 Připojovací šroubení k oběhovému čerpadlu 5

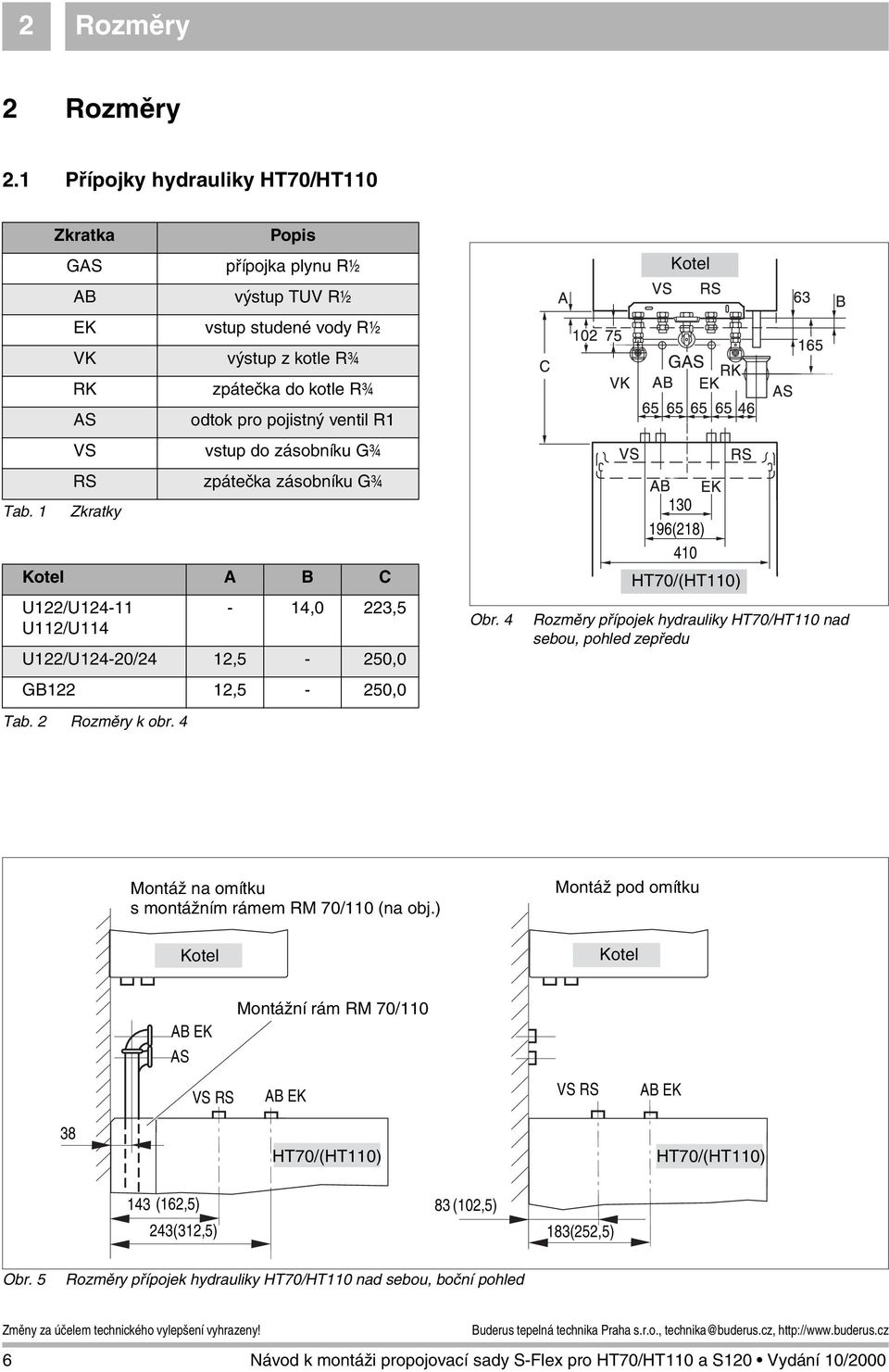

6 2 Rozměry 2 Rozmě ry 2.1 Přípojky hydrauliky HT0/HT110 Tab. 1 Zkratka GAS AB EK VK RK AS VS RS Zkratky Tab. 2 Rozměry k obr. 4 Popis přípojka plynu R½ výstup TUV R½ vstup studené vody R½ výstup z kotle R¾ zpátečka do kotle R¾ odtok pro pojistný ventil R1 vstup do zásobníku G¾ zpátečka zásobníku G¾ Kotel A B C U122/U U112/U114-14,0 223,5 U122/U124-20/24 12,5-250,0 GB122 12,5-250,0 Obr. 4 Kotel (218) 410 HT0/(HT110) Rozměry přípojek hydrauliky HT0/HT110 nad sebou, pohled zepředu Montáž na omítku s montážním rámem RM 0/110 (na obj.) Kotel Montáž pod omítku Kotel AB EK AS Montážní rám RM 0/110 VS RS AB EK VS RS AB EK 38 HT0/(HT110) HT0/(HT110) 143 (12,5) 83 (102,5) 243(312,5) 183(252,5) Obr. 5 Rozměry přípojek hydrauliky HT0/HT110 nad sebou, boční pohled
7 Rozměry Vnější rozměry HT0/HT110 nad sebou Aby se umožnilo vypouštění zásobníku, doporučuje se dodržet minimální vzdálenost 0 mm mezi spodní hranou HT0/HT110 a podlahou k vypouštění (obr., rozměr G). F min 480 D E A min C 38 B min min G OKFFB Obr. Rozměry při HT0/HT110 nad sebou G min = mm bez vypouštění G min = 0 mm s vypouštěním (OKFFB = rovina začištěné podlahy) Kotel A min B min bez vypouštění B min s vypouštěním C D E F min U , ,0 200 U114/ U124-20/24 U112/ U122-20/ , , , ,5 291 U , ,0 258 GB , ,5 32 Tab. 3 Vnější rozměry HT0/HT110 (rozměry v mm)
8 2 Rozměry 2.3 Přípojky hydrauliky HT0/HT110 vedle sebe Zkratka Popis HT0/(HT110) GAS AB EK VK RK AS přípojka plynu R½ výstup TUV R½ vstup studené vody R½ výstup z kotle R¾ zpátečka do kotle R¾ odtok pro pojistný ventil R1 83 (102,5) 183 (252,5) AB, EK AS Kotel AS HT0 VS vstup do zásobníku G¾ RS zpátečka zásobníku G¾ 38 Tab. 4 Zkratky Obr. Rozměry přípojek hydrauliky HT0 a HT110, boční pohled, montáž pod a na omítku HT0/(HT110) 100 Kotel 100 HT0/(HT110) 19(218) 19(218) Obr. 8 Rozměry přípojek hydrauliky HT0/HT110, uspořádání vedle sebe s Logamax plus GB122 a Logamax U112/U114/U122/U124 Kotel A B U122 / U ,0 U112 / U114 / U122 / U124-20/24 Tab. 5 Rozměry k obr. 8 (v mm) 12,5 - GB122 12,5-8

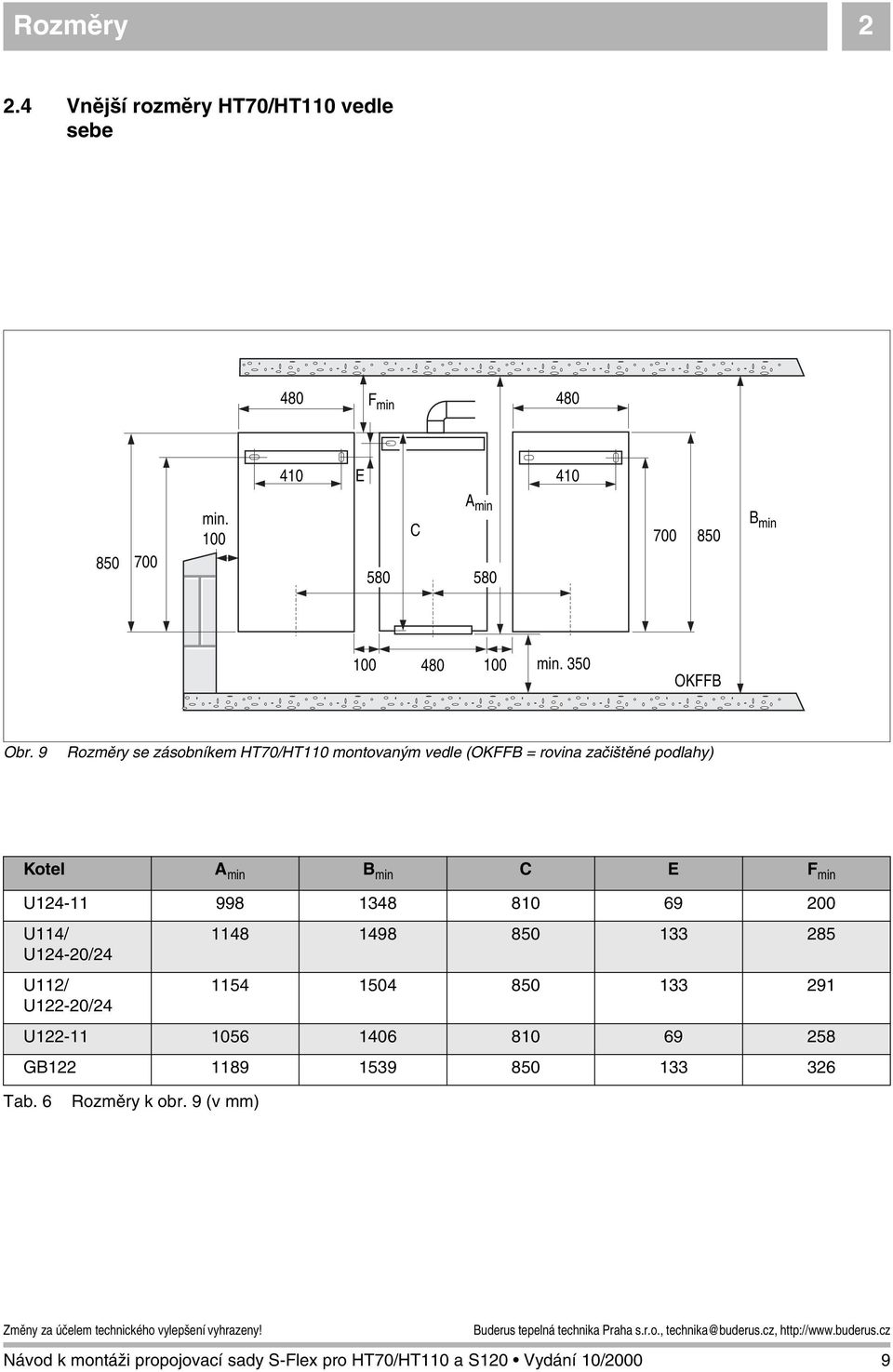

9 Rozměry Vnější rozměry HT0/HT110 vedle sebe 480 F min E min C A min B min min. 350 OKFFB Obr. 9 Rozměry se zásobníkem HT0/HT110 montovaným vedle (OKFFB = rovina začištěné podlahy) Kotel A min B min C E F min U U114/ U124-20/24 U112/ U122-20/ U GB Tab. Rozměry k obr. 9 (v mm) 9
10 3 Montáž HT0 a HT110 3 Montáž HT0 a HT110 J Upozornění! Montáž připojovací sady smí provádět jen odborná firma. Při montáži kotle a zásobníkového ohřívače teplé užitkové vody HT0/HT110 je třeba respektovat příslušný montážní návod. A Nebezpečí! Zařízení odpojit od sítě. Kotel nesmí být při montáži připojovací sady naplněn vodou. Při montáži HT0/HT110 pod omítku nad sebou nebo vedle sebe, nebo při montáži HT0/HT110 na omítku vedle sebe:! V souladu s instalačními rozměry upevnit nástěnný držák HT0/HT110. Při montáži HT0/HT110 na omítku nad sebou:! Podle příslušného montážního návodu upevnit montážní rám HT0/HT110.! Zásobníkový ohřívač TUV HT0/HT110 zavěsit do nástěnného držáku popř. na montážní rám.! Před započetím montáže zkontrolovat na zásobníkovém ohřívači TUV těsnicí plochy u nátrubků pro připojení potrubí na případné poškození. Kotel Kotel 9 1 AB EK AS AS HT0 (HT110) HT0 (HT110) Obr. 10 Montáž pod omítku HT0/HT110 nad sebou, přípojky AB, EK a AS, (ozn. viz tab. 4) HT0 vlevo (HT110) Kotel HT0 (HT110) AB EK AB, EK 9 1 AS AS Obr. 11 Montáž pod omítku HT0/HT110 vedle sebe, přípojky AB, EK a AS, (ozn. viz tab. 4) 10
11 Montáž HT0 a HT110 3 HT0 vlevo (HT110 vlevo) HT0 (HT110) AB Přípojky dodá stavba AB Obr. 12 Montáž na omítku HT0/HT110 vedle sebe, přípojka AB (ozn. viz tab. 4) HT0 vlevo (HT110 vlevo) HT0 (HT110) EK 1 EK Obr. 13 Montáž na omítku HT0/HT110 vedle sebe, přípojka EK (ozn. viz tab. 4) Kotel Kotel 9 1 AS Přípojky dodá stavba AB EK AB / EK HT0 (HT110) HT0 (HT110) Obr. 14 Montáž na omítku HT0/HT110 nad sebou s montážním rámem RM 0/110 (ozn. viz tab. 4) 11
12 3 Montáž HT0 a HT Pojistná skupina! Nátrubek se závitem R½ x 122 s převlečnou maticí (obr. 15, poz. 3+4) zatěsnit konopím do hrdla studené vody.! Pojistnou skupinu (obr. 15, poz. 1) s těsněním (obr. 15, poz. 2) přišroubovat k nátrubku. Dát pozor na těsnění a směr průtoku! Obr. 15 Pojistná skupina, montáž pod omítku Obr. 1 Pojistná skupina, montáž na omítku při níže zavěšeném zásobníku 3.2 Redukční ventil U-DM (na objednávku) Redukční ventil (obr. 1, poz. 10) se namontuje na místo nátrubku se závitem délky 122 mm (obr. 1, poz. 4) před pojistnou skupinu (obr. 1, poz. 1). Na vstupní straně se použije převlečná matice (obr. 1, poz. 3) pojistné skupiny.! Krátký nátrubek se závitem (obr. 1, poz. 12) s převlečnou maticí (obr. 1, poz. 3) pojistné skupiny zatěsnit do hrdla studené vody.! Redukční ventil s převlečnou maticí (obr. 1, poz. 10) přišroubovat ke krátkému nátrubku (obr. 1, poz. 12).! Pojistnou skupinu (obr. 1, poz. 1) spojit s redukčním ventilem. Dát pozor na těsnění a směr průtoku! Obr. 1 Redukční ventil U-DM (montáž pod omítku jako příklad) 12
13 Montáž HT0 a HT Připojovací šroubení k oběhovému čerpadlu (na objednávku)! Vyšroubovat horní zátku z plastu na zpětném a uzavíracím ventilu (obr. 18, poz. 1).! Matici (obr. 18, poz. 13) nasadit utěsněně na redukční vsuvku G¼ (obr. 18, poz. 14).! Redukční vsuvku G¼ (obr. 18, poz. 14) přišroubovat těsně k horní přípojce.! Koleno (obr. 18, poz. 1) připájet k oběhovému potrubí (obr. 18, poz. 1) ! Redukční vsuvku (obr. 18, poz. 14) s maticí (obr. 18, poz. 13) a těsněním (obr. 18, poz. 15) přišroubovat ke kolenu (obr. 18, poz. 1). Obr. 18 Připojovací šroubení k oběhovému čerpadlu 13
14 3 Montáž HT0 a HT Montáž S-Flex nad sebou Vlnovcová hadice pro studenou vodu! Prodloužení G¾ (obr. 19, poz. ) přišroubovat a konopím utěsnit k vstupnímu hrdlu studené vody (EK) zásobníku.! Krátkou, předem ohnutou vlnovcovou hadicí (obr. 19, poz. 9) s těsněním (obr. 1, poz. 2), propojit pojistnou skupinu (obr. 19, poz. 1) s prodloužením (obr. 19, poz. ) vstupního hrdla studené vody (EK) do zásobníku.! Všechny šroubové spoje pevně utáhnout a zkontrolovat na těsnost. 9 1 EK Obr. 19 Připojení studené vody Vlnovcová hadice pro TUV! Prodloužení G¾ (obr. 20, poz. ) přišroubovat akonopím utěsnit k výstupnímu hrdlu TUV (AB).! Redukční dvojitou vsuvku G¾ x R 1/2 (obr. 1, poz. 8) přišroubovat a konopím utěsnit k hrdlu ve stěně.! Dlouhou vlnovcovou hadicí (obr. 20, poz. ) s těsněním (obr. 1, poz. 2), propojit redukční dvojitou vsuvku (obr. 1, poz. 8) s prodloužením (obr. 20, poz. ) výstupního hrdla TUV (AB) ze zásobníku. J Upozornění! Krátkou i dlouhou vlnovcovou hadici lze ohýbat. AB A Pozor! Všechny šroubové spoje pevně utáhnout. Obr. 20 Připojení TUV Nálevka se sifonem (na objednávku)! Připojovací šroubení nálevky se sifonem namontovat k odpadnímu potrubí.! Nálevku se sifonem montovat s rozetou.! Odpadní potrubí přišroubovat k pojistnému ventilu. Obr. 21 Nálevka se sifonem (montáž pod omítku jako příklad) 14
15 Montáž HT0 a HT Montáž S-Flex vedle sebe Vlnovcová hadice pro studenou vodu! Prodloužení G¾ (obr. 22, poz. ) přišroubovat a konopím utěsnit k vstupnímu hrdlu studené vody (EK) zásobníku.! Krátkou vlnovcovou hadicí (obr. 22, poz. 9) s těsněním propojit pojistnou skupinu (obr. 22, poz. 1) s prodloužením vstupního hrdla studené vody (EK) do zásobníku. EK A Pozor! Všechny šroubové spoje pevně utáhnout a zkontrolovat na těsnost Vlnovcová hadice pro TUV! Prodloužení G¾ (obr. 23, poz. ) přišroubovat akonopím utěsnit k výstupnímu hrdlu TUV (AB).! Redukční dvojitou vsuvku G¾ x R½ (obr. 1, poz. 8) přišroubovat a konopím utěsnit k hrdlu ve stěně.! Dlouhou vlnovcovou hadicí (obr. 23, poz. ) s těsněním propojit redukční vsuvku (obr. 1, poz. 8) s prodloužením (obr. 23, poz. ) výstupního hrdla TUV (AB) ze zásobníku. A Pozor! Všechny šroubové spoje pevně utáhnout a zkontrolovat na těsnost. Obr. 22 Připojení studené vody (montáž pod omítku a HT0/ HT110 vedle sebe jako příklad) AB Nálevka se sifonem (na objednávku)! Připojovací šroubení nálevky se sifonem namontovat k odpadnímu potrubí.! Nálevku se sifonem montovat s rozetou. Obr. 23 Připojení TUV (montáž pod omítku a HT0/HT110 vedle sebe jako příklad) HT0/(HT110) Kotel Obr. 24 Nálevka se sifonem (montáž pod omítku a HT0/HT110 vedle sebe jako příklad) 15

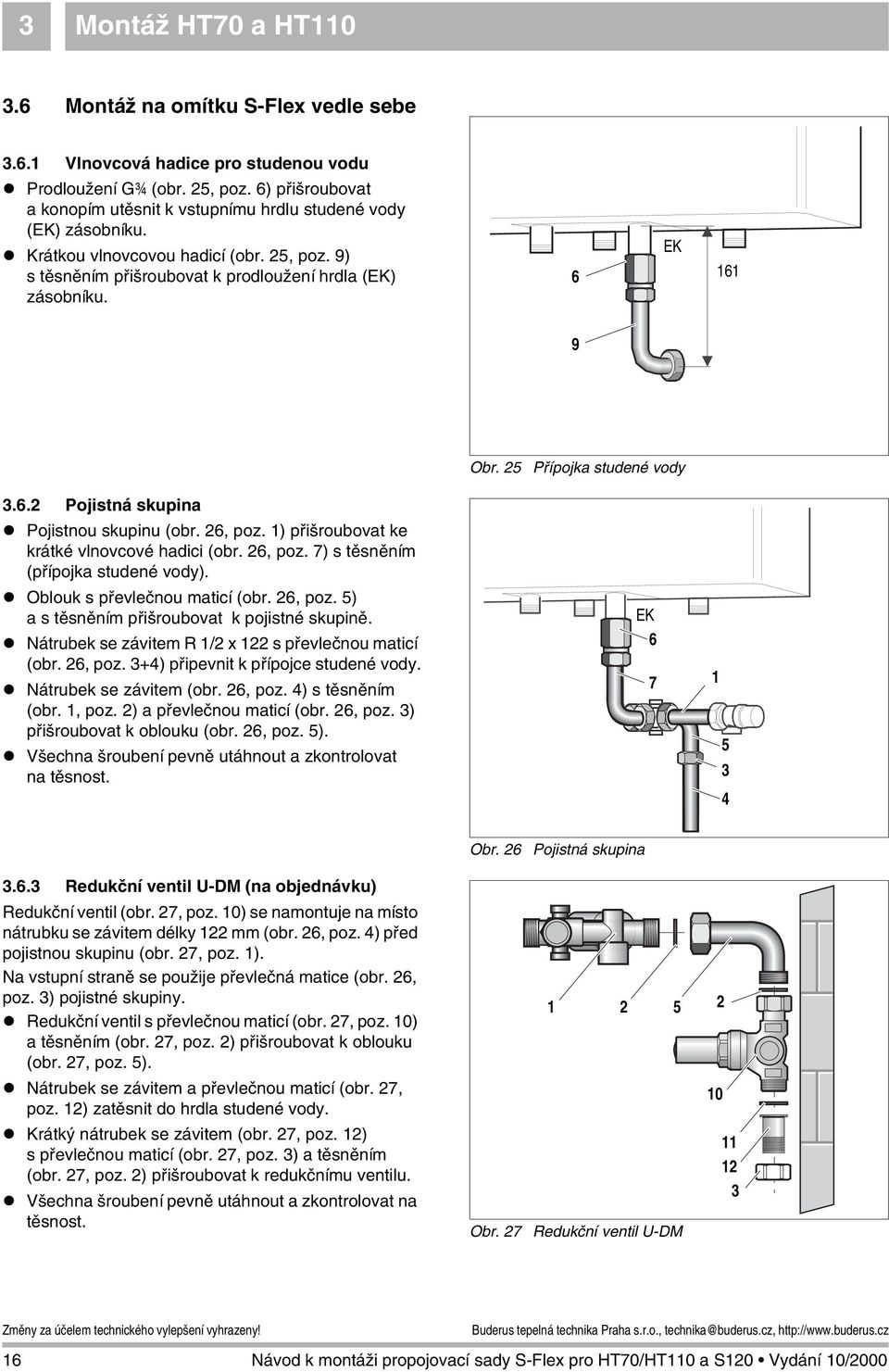

16 3 Montáž HT0 a HT Montáž na omítku S-Flex vedle sebe 3..1 Vlnovcová hadice pro studenou vodu! Prodloužení G¾ (obr. 25, poz. ) přišroubovat a konopím utěsnit k vstupnímu hrdlu studené vody (EK) zásobníku.! Krátkou vlnovcovou hadicí (obr. 25, poz. 9) stěsněním přišroubovat k prodloužení hrdla (EK) zásobníku. EK 11 9 Obr. 25 Přípojka studené vody 3..2 Pojistná skupina! Pojistnou skupinu (obr. 2, poz. 1) přišroubovat ke krátké vlnovcové hadici (obr. 2, poz. ) s těsněním (přípojka studené vody).! Oblouk s převlečnou maticí (obr. 2, poz. 5) a s těsněním přišroubovat k pojistné skupině.! Nátrubek se závitem R 1/2 x 122 s převlečnou maticí (obr. 2, poz. 3+4) připevnit k přípojce studené vody.! Nátrubek se závitem (obr. 2, poz. 4) s těsněním (obr. 1, poz. 2) a převlečnou maticí (obr. 2, poz. 3) přišroubovat k oblouku (obr. 2, poz. 5).! Všechna šroubení pevně utáhnout a zkontrolovat na těsnost. EK Obr. 2 Pojistná skupina 3..3 Redukční ventil U-DM (na objednávku) Redukční ventil (obr. 2, poz. 10) se namontuje na místo nátrubku se závitem délky 122 mm (obr. 2, poz. 4) před pojistnou skupinu (obr. 2, poz. 1). Na vstupní straně se použije převlečná matice (obr. 2, poz. 3) pojistné skupiny.! Redukční ventil s převlečnou maticí (obr. 2, poz. 10) a těsněním (obr. 2, poz. 2) přišroubovat k oblouku (obr. 2, poz. 5) ! Nátrubek se závitem a převlečnou maticí (obr. 2, poz. 12) zatěsnit do hrdla studené vody. 10! Krátký nátrubek se závitem (obr. 2, poz. 12) s převlečnou maticí (obr. 2, poz. 3) a těsněním (obr. 2, poz. 2) přišroubovat k redukčnímu ventilu.! Všechna šroubení pevně utáhnout a zkontrolovat na těsnost. Obr. 2 Redukční ventil U-DM

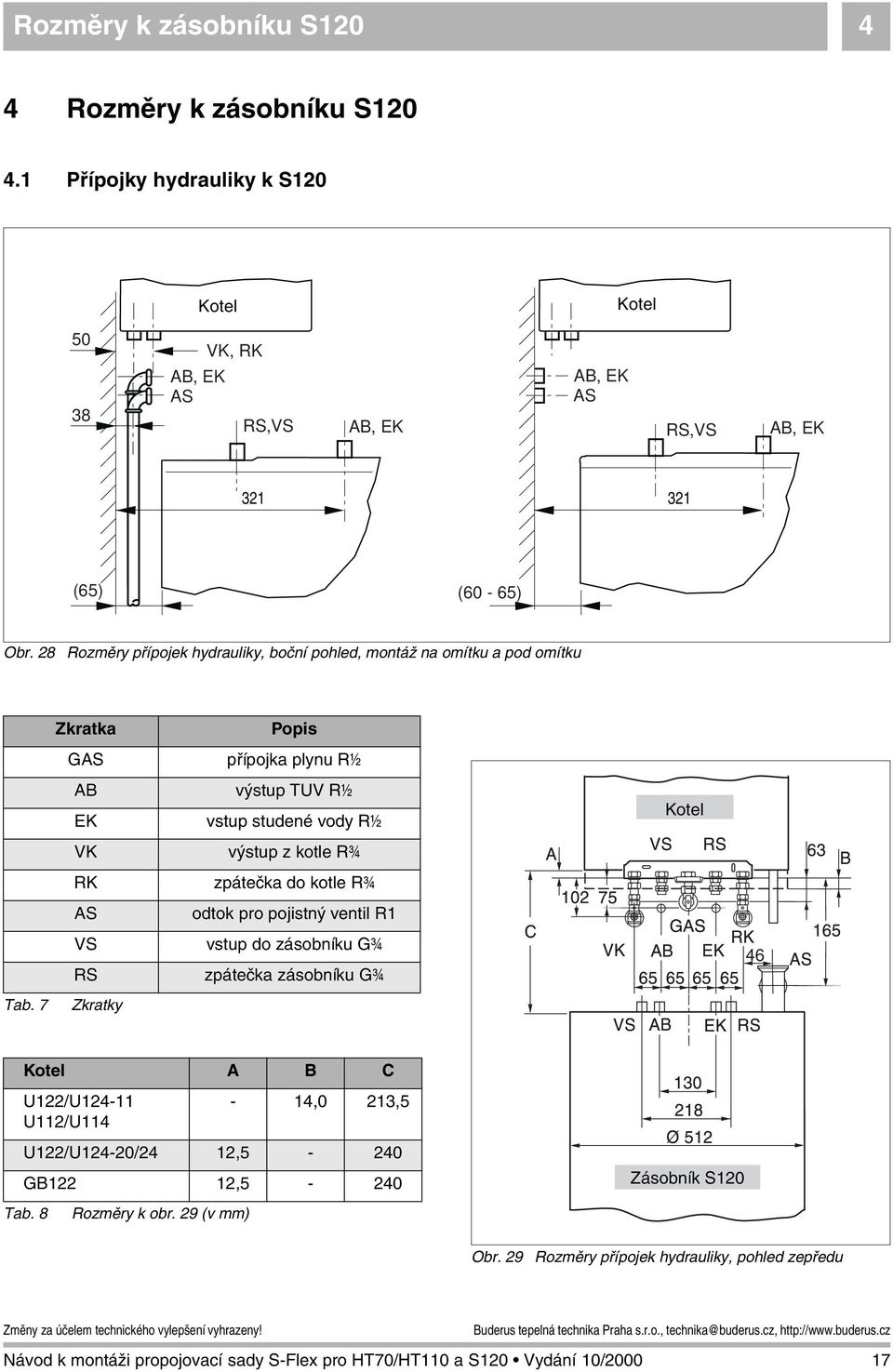

17 Rozměry k zásobníku S Rozměry k zásobníku S Přípojky hydrauliky k S120 Kotel Kotel AB, EK AS VK, RK RS,VS AB, EK AB, EK AS RS,VS AB, EK (5) (0-5) Obr. 28 Rozměry přípojek hydrauliky, boční pohled, montáž na omítku a pod omítku Zkratka Popis GAS přípojka plynu R½ AB EK výstup TUV R½ vstup studené vody R½ Kotel VK výstup z kotle R¾ RK zpátečka do kotle R¾ AS odtok pro pojistný ventil R1 VS RS vstup do zásobníku G¾ zpátečka zásobníku G¾ 4 Tab. Zkratky Kotel A B C U122/U U112/U114-14,0 213,5 U122/U124-20/24 12,5-240 GB122 12,5-240 Zásobník S120 Tab. 8 Rozměry k obr. 29 (v mm) Obr. 29 Rozměry přípojek hydrauliky, pohled zepředu 1
18 4 Rozměry k zásobníku S Vnější rozměry S120 Výšku zásobníku lze nastavit stavěcími šrouby jeho nohou. F min D 480 E A min C Ø512 B min min OKFFB Obr. 30 Vnější rozměry S120 (OKFFB = rovina začištěné podlahy) Kotel A min B min C D E F min U ,5-213, ,0 200 U114/ U124-20/24 U112 U122-20/24 Tab , ,5 291 U ,5-213, ,0 258 GB ,5 32 Vnější rozměry S120 k obr. 30 (v mm) 18
19 Montáž S Montáž S120 J Upozornění! Montáž připojovací sady smí provádět jen odborná firma. Při montáži kotle a zásobníkového ohřívače TUV S120 je třeba respektovat příslušné montážní návody. A Nebezpečí! Zařízení odpojit od sítě. Kotel nesmí být při montáži připojovací sady naplněn vodou.! Při dodatečné montáži připojovací sady zařízení vyprázdnit.! Před započetím montáže zkontrolovat na zásobníkovém ohřívači těsnicí plochy u nátrubků pro připojení potrubí na případné poškození. 5.1 Pojistná skupina! Nátrubek se závitem R½ x 122 s převlečnou maticí (obr. 32, poz. 3+4) zatěsnit konopím do hrdla studené vody.! Pojistnou skupinu (obr. 32, poz. 1) s těsněním (obr. 32, poz. 2) přišroubovat k nátrubku se závitem. Dát pozor na těsnění a směr průtoku! Obr. 31 Montovaná připojovací sada (montáž pod omítku jako příklad), zkratky viz tab Obr. 32 Pojistná skupina, montáž pod omítku Obr. 33 Pojistná skupina, montáž na omítku 19
20 5 Montáž S Připojovací šroubení k oběhovému čerpadlu (na objednávku)! Vyšroubovat horní zátku z plastu na zpětném a uzavíracím ventilu (obr. 34, poz. 1).! Matici (obr. 34, poz. 13) nasadit utěsněně na redukční vsuvku G¼ (obr. 34, poz. 14).! Redukční vsuvku (obr. 34, poz. 14) těsně přišroubovat k horní přípojce.! Koleno (obr. 34, poz. 1) připájet k oběhovému potrubí (obr. 34, poz. 1) ! Redukční vsuvku (obr. 34, poz. 14) s maticí (obr. 34, poz. 13) a těsněním (obr. 34, poz. 15) přišroubovat ke kolenu (obr. 34, poz. 1). Obr. 34 Připojovací šroubení k oběhovému čerpadlu 20
21 Montáž S Redukční ventil U-DM (na objednávku) Redukční ventil (obr. 35, poz. 10) se namontuje na místo nátrubku se závitem délky 122 mm (obr. 34, poz. 4) před pojistnou skupinu (obr. 35, poz. 1). Na vstupní straně se použije převlečná matice (obr. 34, poz. 3) pojistné skupiny.! Krátký nátrubek se závitem s převlečnou maticí (obr. 35, poz. 12) zatěsnit do hrdla studené vody.! Nátrubek se závitem (obr. 35, pos. 12) s převlečnou maticí (obr. 35, poz. 3) a těsněním (obr. 35, poz. 2) přišroubovat k redukčnímu ventilu.! Redukční ventil s převlečnou maticí (obr. 35, poz. 10) a těsněním (obr. 35, poz.2) přišroubovat k pojistné skupině (obr. 35, poz. 1).! Všechna šroubení pevně utáhnout a zkontrolovat na těsnost. 5.4 Vlnovcová hadice pro studenou vodu! Prodloužení G¾ (obr. 3, poz. ) přišroubovat a konopím utěsnit k vstupnímu hrdlu studené vody EK zásobníku.! Krátkou předem ohnutou vlnovcovou hadicí (obr. 3, poz. 9) s těsněním (obr. 1, poz. 2) propojit pojistnou skupinu (obr. 3, poz. 1) s prodloužením vstupního hrdla (EK) studené vody (obr. 3, poz. ) do zásobníku.! Všechna šroubení pevně utáhnout a zkontrolovat na těsnost. Obr Redukční ventil U-DM (montáž pod omítku jako příklad) 9 1 EK Obr. 3 Připojení studené vody 5.5 Vlnovcová hadice pro TUV! Prodloužení G¾ (obr. 3, poz. ) přišroubovat a konopím utěsnit k výstupnímu hrdlu TUV (AB).! Redukční vsuvku dvojitou G¾ x R½ (obr. 1, poz. 8) přišroubovat a konopím utěsnit k hrdlu ve stěně.! Dlouhou vlnovcovou hadicí (obr. 3, poz. ) s těsněním (obr. 1, poz. 2) propojit redukční vsuvku (obr. 1, poz. 8) s prodloužením výstupního hrdla (obr. 3, poz. ) TUV (AB) ze zásobníku. J Upozornění! Krátkou i dlouhou vlnovcovou hadici lze ohýbat. AB A Pozor! Všechny šroubové spoje pevně utáhnout a zkontrolovat na těsnost. Obr. 3 Připojení TUV 21
22 5 Montáž S Nálevka se sifonem (na objednávku)! Připojovací šroubení nálevky se sifonem (obr. 38, poz. 1) namontovat k odpadnímu potrubí.! Nálevku se sifonem montovat s rozetou.! Přišroubovat odpadní potrubí k pojistnému ventilu.! U zásobníkového ohřívače S120 zkrátit nálevku se sifonem o rozměr: x = cca 25 mm při montáži pod omítku x = cca 0 mm při montáži na omítku (obr. 39). 1 Obr. 38 Nálevka se sifonem (montáž pod omítku jako příklad) Obr. 39 Nálevka se sifonem - rozměr "x" 22
23 Poznámky 23
