1. Matematický model jízdy vlaku.

Rozměr: px
Začít zobrazení ze stránky:

Download "1. Matematický model jízdy vlaku."

Transkript

1 1. Matematický model jízdy vlaku. 1.1 Úvod Simulaci jízdy vlaku rozumíme algoritmus, který má za úkol sestavení dráhových a časových průběhů pomocí diferenciálních rovnic jízdy vlaku, jejímž výsledkem jsou grafy závislosti rychlosti jízdy na dráze v=f(l) a doby jízdy na dráze t=f(l). V simulaci se aplikují obecně platné fyzikální zákony jízdy hnacích vozidel a vlaku. Vstupními parametry jsou trakční charakteristiky lokomotiv, parametry zátěže vlaku a v poslední řade také tratě s přesnými sklonovými poměry. Výhodou použití počítačové simulace, která nám ulehčuje práci, je její přesnost a hlavně rychlejší doba výpočtu. Výsledné výpočty simulace jsou přístupné jak v číselných hodnotách stejně tak i v daných grafech. Proto není nutné konat nákladné a zdlouhavé zkušební jízdy. V dřívějších dobách nebylo možné simulovat jízdu pomoci PC z důvodu absence vhodných simulačních programů a především kvůli značné pořizovací ceně a pomalých procesorů s malou kapacitou paměti pro rychlé výpočty diferenciálních rovnic. Program je vyvíjen ve vývojovém prostředí Microsoft Visual C# 2005 Express Edition [9] pro operační systém Windows. Cílem simulace obecně je: kontrola chodu nově konstruovaných vozidel možnosti určení energetické hospodárnosti jednotlivých hnacích vozidel optimální techniky jízdy vzhledem ke spotřebě Popřípadě může sloužit jako pomůcka při sestavování grafikonu. 1

2 1.2 Matematický model V jakékoli fázi pohybu vlaku musíme brát v úvahu trakční odpory, které jsou překonávané tažnou silou vyvíjenou hnacími nápravami. V této části se pojednává o překonávání trakčních odporů vznikajících při rozjezdu, jízdě, jízdě výběhem a brzdění popsané v těchto fyzikálních rovnicích: Ft = Fa+ F0L + F0V + FSRED + Fb kde: [1.2.1] Ft tažná síla lokomotivy (trakční charakteristika Ft=f(V)) Fa odpor ze setrvačnosti hmot F0L jízdní odpor hnacího vozidla F0V jízdní odpor vlaku (zátěže) Fb brzdný odpor FSRED odpor ze stoupání Jisté je, že ne všechny síly se vyskytují v současnou dobu. Uveďme příklad, že při rozjezdu vlaku a jízdou konstantní rychlostí je brzdná síla Fb =0. Naopak při brzdění je tažná síla Ft =0. Proto musíme rozeznávat fázi jízdy: rozjezd, jízda V = kost., výběh a brzda. Základní fáze jízdy vlaku jsou zachyceny v obecném časovém tachogramu na obr

3 Obr fáze jízdy vlaku zachycený v časovém tachogramu Pro různé fáze jízdy vlaku jsou některé členy rovnice nulové: 1. Rozjezd nebrzdí se, tudíž Fb=0 2. Jízda V = konst. Fa = 0 a = 0 a) Ft 0; Fb=0 p0 + psred 0 tyto pasivní odpory je potřeba je překonat silou Ft b) Ft =0; Fb 0 klesání sred má hodnotu větší než měrný odpor vlaku a je potřeba jej přibrzďovat. 3. Výběh jízdy Ft =0; Fb=0 jízda setrvačností a) Součet pasivních odporů kladný zpomalování b) Součet pasivních odporů = 0 V = kost. c) Součet pasivních odporů záporný zrychlování 4. Brzdění Ft =0; Fb 0 a = ab 3

4 První části simulace jízdy vlaku je výpočet dráhového tachogramu, který je závislostí v=f(l), kterou získáme vyjádřením z této rovnice: Fa = Ft F0L F0V FSRED Pro vyjádření 1.3 [1.2.2] musíme znát rovnice popsané v dalších bodech: Jízdní odpory Obecná podstata jízdního odporu vychází z pohybu reálných mechanizmů. Vznikají tři složky odporové síly, které vznikají třením: [1.3.1] kde: A složka smykového tření v ložiskách vozidla B složka valivého tření kola po kolejnici při jízdě C složka tření o vzduch Pro měrný jízdní odpor, který je zadaný každému vozidlu i zátěži zvlášť platí vztah: [1.3.2] Jedná se o kvadratickou závislost a vzorce platné pro vozidla ČD a ZSSK stanovuje příslušné ministerstvo dopravy v daném státě. Získává se měřením na skutečných vozidlech. 4

5 Obr závislost měrného jízdního odporu na rychlost jízdy V našem případě použijeme tyto vzorce: [1.3.3] [1.3.4] 1.4 Odpor ze stoupání Odpor ze stoupání je složka zemské tíže, která působí na vozidlo jedoucí na stoupání. Její hodnota může být kladná, pokud jede vlak do stoupání, nebo záporná jedeli vlak po spádu. 5

6 [1.4.1] Obr odpor ze stoupání Poměr se nazývá stoupání tratě a udává se v promilích. Snížení měrného odporu ze stoupání se dosáhne prodloužením tratě. 1.5 Přídavný odpor z oblouku Odpor z oblouku vzniká při jízdě obloukem třením plochy kola s hlavou kolejnice. Náprava HV je tuhá a proto při různé délce kolejnic jedno případně obě kola budou prokluzovat. Většinou mají vozidla dvě, nebo tři nápravy uložené pevně v rámu podvozku. Při styku se zakřivenou kolejnicí v oblouku se nákolky kol do něj zařezávají. V oblouku působí na HV i dostředivá síla, která přitlačuje nákolky vozy ke kolejnicím a způsobuje další odpor při jízdě. Přídavné odpory z oblouku tedy rozdělujeme na: Vliv nestejné délky kolejnic Vliv pevného rozvoru náprav Dostředivá složka tažné síly v oblouku Odstředivá síla v oblouku Její velikost je ovšem k ostatním měrným trakčním odporům nízká. Z toho důvodu se v praxi používá hodnot vypočtených z empirických vzorců Röcklových tvaru: 6

7 [1.5.1] [1.5.2] Často se měrný přídavný odpor z oblouku sčítá s měrným odporem ze stoupání. Celkově se součet nazývá redukované stoupání: [1.5.3] [1.5.4] 1.6 Odpor ze setrvačnosti hmoty vlaku Setrvačná síla se projevuje se jako trakční odpor. Podle 2. Newtonova zákona vzniká při působení sil na hmotný bod časová změna hybnosti. Tedy při jakékoliv změně rychlosti vlaku působí odpor setrvačnosti hmoty vlaku. Pokud ovšem vlak jede ve fázi jízdy (viz Obr ) je jeho Fa=0. Odpor ze setrvačnosti hmoty se číselně rovná součtu působících sil, tažné síly a trakčních odporů a je přímo úměrná zrychlení. Při urychlování popřípadě zpomalování vozidla je však třeba uvést také rotující části do zrychleného pohybu. K tomu je třeba překonat odpor ze setrvačnosti rotujících hmot proti urychlování rotačního pohybu. Potom celkový odpor ze setrvačnosti hmoty vozidla je: 7

8 [1.6.1] kde: m hmotnost a zrychlení součinitel rotujících hmot představující zvýšení pohybové energie vozidla při posuvném pohybu v důsledku rotace některých jeho částí. Pro vlakové soupravy tažené hnacím vozidlem se stanovuje střední součinitel rotujících hmot: [1.6.2] kde: součinitel rotujících hmot lokomotivy součinitel rotujících hmot vlaku hmotnost lokomotivy hmotnost vlaku Po dosazení předchozích rovnic dostaneme pro odpor ze setrvačnosti vztah: [1.6.3] Fa = Ft F0L F0V FSRED [1.6.4] Základním předpokladem pro simulaci jízdy vlaku po trati je řešení diferenciální rovnice jízdy vlaku. Při jejím řešení vycházíme z rovnice z odporu ze setrvačnosti hmotnosti vlaku 8

9 [1.6.5] kde: GL tíha lokomotivy GV tíha vlaku součinitel rotujících hmot přírůstek rychlosti za čas dt Při řešení diferenciální rovnice dostáváme po první časové integraci rychlost jízdy V: [1.6.7] Pro výpočet je použitá přímá Eulerova metoda a tím dostáváme diferenční rovnici v tvaru: [1.6.8] Po druhé integraci dostáváme ujetou dráhu L: [1.6.9] A pro výpočet potřebujeme diferenční rovnici ve tvaru [1.6.10] 9

10 1.7 Určení tažné síly hnacího vozidla Tažnou sílu chápeme jako funkci rychlosti vozidla a je zadávaná jako úsečková funkce. Úsečková náhrada není jediná použitelná a taky není nejpřesnější (záleží na množství dostupných bodů). Tažná síla je určována z rovnice přímky, na které leží úsečka tvořená body v intervalu. Rychlost vlaku v daném časovém pásmu leží. Prozatím se zde pohybujeme po obalové křivce, což je např. u lokomotiv s pulzní regulací možné. Minimální počet bodu charakteristiky v simulačním programu by nemělo být jak 20. Menší počet bodu má již vliv na přesnost simulace. Rovnice přímky, ze které je určena tažná síla, má tvar: [1.7.1] Obr trakční charakteristika 10

11 1.8 Výpočet časových průběhů veličin při simulaci Určení tažné síly, výpočet časového a dráhového tachogramu, určení spotřeby energie je od typu vozidla nezávislá. Při výpočtech časových průběhů proudu a příkonu musíme dbát na zvolený typ hnacího vozidla (např. jednosměrné lokomotivy; střídavé lokomotivy; typ použitých trakčních motorů atd.) Výpočet časového průběhu spotřeby energie Časový průběh spotřeby je daný numerickou integrací příkonu hnacího vozidla (HV). Můžeme dále určit spotřeby mezi jednotlivými zastávkami: Celková spotřeba elektrické energie: [ ] příkon spotřeby pro trakční práci příkon pro pomocné pohony příkon pro vytápění Pro potřebu simulace se rovnice upraví do diferenčního tvaru: [kwh] [ ] přírůstek spotřeby v časovém intervalu Pro celkovou spotřebu potom platí Wcelk = [kwh] spotřeba el. energie v i+1tém časovém intervalu spotřeba el. energie pro pomocné pohony spotřeba el. energie na vytápění 11 [ ]

12 Stejnosměrný napájecí systém, hnací vozidla se stupňovou, odporovou regulací Obr místa spotřeby elektrické energie pro HV s odporovou regulací Výpočty spotřeby elektrické energie pro vlaky vedené hnacím vozidlem se stupňovou, odporovou regulací na stejnosměrném napájecím systému je nejjednodušší. Hnací vozidla patřící pod tuto skupinu používají především stejnosměrné sériové trakční motory. V simulaci zanedbáváme některé skutečnosti, které nelze exaktně vyjádřit: a. Napájecí napětí Un je ve sledovaném úseku konstantní Un= konst. b. Pro zjednodušení simulace počítáme, že všechny trakční motory pracují ve stejném režimu otáček i zatížení. Tudíž počítáme, že je rovnoměrné rozdělení napájecího napětí Un na jednotlivých trakčních motorech. 12

13 [ ] kde U1TM napětí připadající na jeden trakční motor [V] UN napájecí napětí p počet trakčních motorů zapojených v sérii a) Energie spotřebovaná pro jízdu Celková spotřeba v jízdě se vypočítá podle vztahu: WiTM = W1TM m [Ws] [ ] Vypočítáme spotřebu jednoho trakčního motoru W1TM [Ws] [ ] kde: U1TM napětí připadající na jeden trakční motor [V] IS1TM střední hodnota proudu m počet trakčních motorů Daný výsledek by vyšel v jednotkách Ws, pro přepočet na v praxi používané jednotky kwh použijeme vztah: [kwh] [ ] b) Energie spotřebovaná pro napájení pomocných zařízení Hnací vozidlo během jízdy i stání spotřebovává určitou část energie pro napájení pomocných pohonů. Potřebných pro funkci HV.(např. kompresory, čerpadla, ventilátory, klimatizace stanoviště a další.) Spotřeba těchto zařízení je ovlivněna několika vlivy. Pro výpočet spotřeby pomocných pohonů musíme vycházet z příkonů jednotlivých zařízení a dob jejich skutečné činnosti. Pak je jejich celková spotřeba dána: 13

14 [ ] kde: kkw koeficient převodu jednotek UiPP svorkové napětí itého spotřebiče IiPP proud itého spotřebiče tipp celková doba činnosti itého spotřebiče Výpočet je poměrně těžko realizovatelný z tohoto důvodu, že příkon spotřebičů pomocných pohonů je závislý na obsluze, na těsnostech v průběžném potrubí, okolní teplotě atd. Proto můžeme využít empirické porovnání závislosti WPP na spotřebě energie jízdy: [ ] poměrná spotřeba pomocných pohonů 0,02 vozidla stejnosměrné trakce 0,025 až 0,03 vozidla střídavé trakce c) Energie spotřebovaná pro napájení tažených vozidel Tato energie je spotřebována při napájení zařízení na tažených vozidlech, jako je například vytápění vlakové soupravy, popřípadě klimatizace či napájení dalších elektrických zařízení tažených vozidel. [ ] kde: φ měrná spotřeba pro napájení a určujeme ji v rozsahu (0,1 až 0,75) GD tíha tažených vozidel 14

15 t NAP celková doba napájení pomocných pohonu. d) Energie potřebná pro krytí dalších ztrát. Tato část představuje spotřebování el. energie na pokrytí ztrát, které nejsou zahrnuty do procedury regulace hnacího vozidla. Především jde o ztráty charakterizované účinnostmi dalších trakčních zařízení. U odporově řízených stejnosměrných lokomotiv jsou tyto veškeré ztráty (rozjezdové odpory, trakční motory) zahrnuty v předchozích výpočtech. S touto spotřebou se můžeme setkat například u střídavých lokomotiv, kde musíme zohlednit účinnost hlavního trakčního transformátoru., dále svoji účinnost mají i trakční motory, měniče, usměrňovače a další prvky v obvodu. Stejnosměrný napájecí systém, hnací vozidla s plynulou tyristorovou regulací Obr místa spotřeby elektrické energie pro HV s plynulou tyristorovou regulací 15

16 a) Energie spotřebovaná pro jízdu U lokomotiv, jež jsou vybavené tyristorovou regulací, se uvedený postup výpočtu spotřeby elektrické energie nedá použít. Byla by potřeba vytvořit fiktivní jízdní stupně konstruované trakční charakteristiky. Velikost budícího proudu IB je závislá na regulačním procesu vozidla. Její velkost není možné stanovit běžnými dostupnými prostředky. Museli bychom použít energetickou charakteristiku IT diagram a z ní určovat použitý fiktivní stupeň při dané rychlosti a tím by vznikaly nepřesnosti výpočtu. Z toho důvodu a jednoduchosti výpočtu simulace se pak příkon počítá ze závislosti Ft= f (V). Pro výpočet dostáváme vztah: [kw] [ ] kde: V rychlost [km/h] střední účinnost lokomotivy (motory, převody, měniče, ) [] tažná síla [kn] Celková spotřeba se upravuje na tvar: [ ] b) Energie spotřebovaná pro napájení pomocných zařízení Wp Stanovení spotřeby pomocných pohonů je podobné jako v případě odporové regulace. c) Energie spotřebovaná pro napájení tažených vozidel Wo Stanovení spotřeby pro napájení tažených vozidel je podobná jako v případě odporové regulace. 16

17 Měrná spotřeba elektrické energie pro jízdu určitého vlaku na dané trati se počítá z výrazu: [Wh/tkm] [ ] kde: L celková projetá dráha [km] M hmotnost vlaku [t] Výpočet proudu lokomotivy Tento způsob výpočtu je závislý na způsobu regulace. Popišme pro moji simulaci pouze stejnosměrné lokomotivy s typy regulace výkonu: Výpočet proudu pro stejnosměrnou odporovou lokomotivu Pro výpočet celkového proudu lokomotivy je potřebné znát proud jedním trakčním motorem. Zapojení motorů rozdělujeme na: Sérii Sérioparalel 1 Sérioparalel 2 (využíváno pro šestinápravové lokomotivy) Dále jako vstupní parametr musí být určena rychlost, podle jejíž velikosti se určí řazení motorových skupin. Proud jednoho trakčního motoru je zadán jako úsečka funkce tažné síly. Ten je určován z rovnice přímky, na které daná úsečka leží, podobně jako určování tažné síly z trakční charakteristiky. 17

18 Mámeli určen proud jednoho trakčního motoru, můžeme určit celkový proud lokomotivy, pro který platí tyto podmínky: Jeli počet motorů násobkem 4, je proud určován následovně: a) Jízda na sérii potom b) Jízda na sérioparalelu potom max. rychlost na sérii (parametr lokomotivy)[km/h] Jeli počet motorů násobkem 6, je proud určován následovně: a) Jízda na sérii potom b) Jízda na 1. sérioparalelu potom c) Jízda na 2. sérioparalelu potom max. rychlost na 1.serioparalelu (parametr lokomotivy)[km/h] Pokud budeme chtít simulovat více lokomotiv stejných řad řazených v jedné soupravě (přípřež, postrk), musíme počítat, že výsledný proud bude proudem všech lokomotiv ve vlaku. Výpočet proudu pro stejnosměrnou pulzní lokomotivu U těchto lokomotiv vycházíme z poznatku, že všechny lokomotivy s pulzní regulací využívají cize buzených trakčních motorů. Dále pro simulaci budeme využívat předpoklad, že zeslabování buzení trakčních motorů nastane v okamžiku, kdy se napětí na kotvách dostane na maximální hodnotu. Jak je známo, při zeslabováním buzení motorů dojde k zvyšování otáček čili rychlosti lokomotivy. Matematický model cize buzených trakčních motorů vzchází z těchto rovnic: [ ] V tomto případě určujeme konstantu ek =2V (úbytek na kartáčích). Vzhledem k velikosti napájecího napětí můžeme tento úbytek na kartáčích zanedbávat. Odpor kotvy určíme z trvalého momentu, trvalého proudu a trvalé otáčivé rychlosti při 18

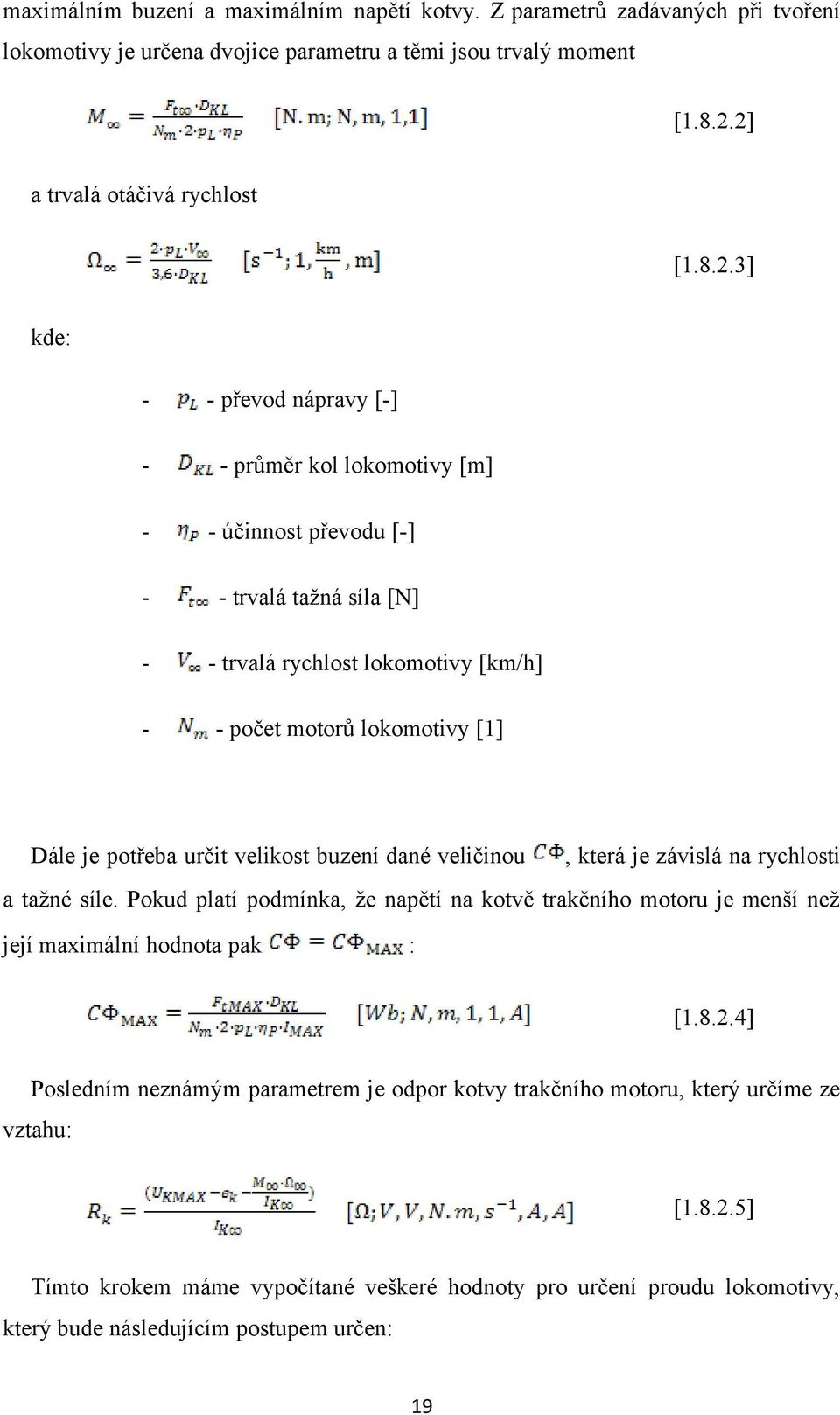

19 maximálním buzení a maximálním napětí kotvy. Z parametrů zadávaných při tvoření lokomotivy je určena dvojice parametru a těmi jsou trvalý moment [ ] a trvalá otáčivá rychlost [ ] kde: převod nápravy [] průměr kol lokomotivy [m] účinnost převodu [] trvalá tažná síla [N] trvalá rychlost lokomotivy [km/h] počet motorů lokomotivy [1] Dále je potřeba určit velikost buzení dané veličinou, která je závislá na rychlosti a tažné síle. Pokud platí podmínka, že napětí na kotvě trakčního motoru je menší než její maximální hodnota pak : [ ] Posledním neznámým parametrem je odpor kotvy trakčního motoru, který určíme ze vztahu: [ ] Tímto krokem máme vypočítané veškeré hodnoty pro určení proudu lokomotivy, který bude následujícím postupem určen: 19

20 1) Moment motoru určený z tažné síly lokomotivy [ ] 2) Z momentu motoru určíme předběžně proud [ ] 3) Z rychlosti lokomotivy určíme otáčivou rychlost motoru [ ] 4) Z určíme napětí na kotvě [ ] Dále se pokračuje výpočtem proudu motoru podle následujících dvou podmínek: 1) 2) [ ] Z čehož dále vyplívá: [ ] Nyní jsme určili proud jednoho trakčního motoru a pro určení proudu celé lokomotivy určíme podle následující úvahy: 20

21 [ ] Tato úvaha spočívá v rovnosti příkonu lokomotivy a příkonu jejích motorů, kde uvažujeme s konstantní účinností měniče. Potom tedy můžeme napsat: [A; 1, V, A, 1, V] [ ] kde: napětí v trolejovém vedení [V] počet trakčních motorů v lokomotivě [] napětí na kotvě trakčních motorů v item kroku [V] je proud motoru v item kroku [A] S tímto výsledkem ovšem předpokládáme, že napětí na kotvách všech trakčních motorů jsou stejná. Výpočet může být použitý pro jakoukoli pulzní lokomotivu s cize buzenými motory bez ohledu na zapojení trakčních motoru do skupin Výpočet časového průběhu výkonu lokomotivy Pokud jede hnací vozidlo tažnou silou, určuje se trakční výkon. U lokomotiv s odporovou regulací se jedná o rozjezd a jízdu na hospodárných jízdních stupních v ostatních fázích jízdy je trakční výkon nulový. U lokomotiv s pulzní regulací se jedná nejen o rozjezd, ale také o jízdu s konstantní rychlostí. V ostatních fázích jízdy je 21

22 trakční výkon opět nulový. Trakční výkon je dán v každém časovém okamžiku tímto vztahem: [1.8.3,1] kde: tažná síla lokomotivy v item časovém okamžiku rychlost lokomotivy ve stejném item okamžiku Další možnosti, kterou nabízí simulace jízdy vlaku, jsou některé časové průběhy veličin jako časový průběh spotřeby, určení tažné síly, dráhový tachogram, časový tachogram, určení spotřeby, určení výkonu. Při dostatku vstupních údajů lze získat i časové průběhy oteplení trakčních motorů. 2 Vytvoření simulačního programu v jazyku C# Před vytvořením aplikace byla potřeba vyhledat nejvhodnější vývojové prostředí a určit parametry, které musí splňovat. Z důvodu snadnější a efektivnější práci pro 22

23 vyvíjený program. V nabídce je celá škála vývojových prostředí, z kterých bylo možno vybírat, ale většina z nich je zpoplatněna nebo nevyhovující z důvodu absence grafického prostředí. Uvedu příklady Delphi, Turbo Pascal, Visual Basic atd. Kritéria, které jsem si zvolil při hledání vhodného vývojového prostředí, jsou následující: obsahovat grafické vývojové prostředí (grafy) možnost práce s datasety rozšířenost mezi uživateli odborné rady při vývoji aplikace podpora při vytváření matematických operacích podpora pro operační systémy Windows Simulační program byl vyvíjen v programovacím jazyku Microsoft Visual Studio C# Toto programovací prostředí jsem si zvolil z důvodu: přehlednosti při vytváření grafického prostředí přehledné menu pro vývoj aplikace (simulačního programu) vývojové prostředí Microsoft Visual Studio C# 2008 je k dispozici zdarma ke stažení z internetu [9] vytvořené programy jsou kompatibilní se systémy Windows 98SE, ME, Xp, Vista nejnovější verze vývojového prostředí a značná podpora mezi uživateli Zvolené vývojové prostředí bylo instalováno na Notebooku Acer Aspire s parametry: 23

24 procesor Intel Centrino 1,7 Ghz paměť RAM 1 GB DDR2 grafická karta Ati Mobility Radeon X1300 operační systém Windows Xp Service Pack 2 Z následujících parametrů vyplívá, že již nejsme omezeni hardwarem, jak tomu bylo při vyvíjení starších programů, především co se týče výpočtové rychlosti procesoru a dostatečně velkých pamětí. 2.1 Struktura programu Obr struktura programu Strukturou programu rozumíme styl programování celého programu od uživatele po konečné výsledky. Koncepci vytvoření mého simulačního programu nastíním v následujících odstavcích. 24

25 Jako vstupní veličina je uživatel, který má možnost jak libovolně vytvářet lokomotivy tratě a zátěž tak i je různě upravovat a samozřejmě i měnit a nastavovat parametry simulace. To vše obstarává přes samostatný celek program. Tento celek rozvětvuje program na tři části, do kterých na požadavky uživatele rozesílá vstupní a výstupní data. Pro vytvoření například nové lokomotivy je uživatel programem přesměrován do větve editor. Zde po zadání parametrů (viz kap. 2.2 Manuál) dochází k uložení dat do externího souboru s koncovkou xml. Každá lokomotiva, zátěž i trať má vlastní soubor s parametry. Výjimku tvoří parametry simulace, které jsou již nastaveny a uloženy pro každou simulaci přímo v samotném programu. Další větví programu je samotné nastavení simulace jízdy vlaku. Zde se opět dostáváme od uživatele přes program k části s výběrem lokomotiv zátěže a tratě. Přesněji řečeno, dochází k načtení uložených dat z xml souborů a po ukončení výběru se načtou parametry přímo do simulačního programu. Samotné parametry simulace, které nejsou uloženy v externích souborech, se nastavují v tomto případě v části program. Veškeré nastavení a parametry potřebné pro vlastní simulaci jsou načteny v paměti programu. Po stisknutí tlačítka START (viz kap 2.2 Manuál), dochází k načtení těchto dat a následují výpočty simulace. V této části je napsána hlavní část simulačního kódu. (V programovacím jazyku je možné jej nalézt pod hlavičkou Main) 2.2 Popis programu MKSV Základní tlačítka v programu MKSV start simulace vlaku vyčistit, smazání původních hodnot a zobrazení nového prázdného okna stop, zastavení simulace vlaku a smazání původních grafů otevřít, načtení dat v editoru profil, zobrazí profil vybrané tratě uložit, uloží aktuální data Základní okno Program spustíme dvojklikem na ikonu MKSV. Na obrazovce se otevře základní okno simulačního programu. 25

26 Obr základní pracovní okno programu MKSV Na horní liště se nacházejí položky pro volbu a nastavení vlastní simulace. Obr položky na hlavní liště Soubor: Obr položka Soubor Konec MSKV, ukončení programu MSKV Editor: 26

27 Obr položka Editor Nastavení: Obr položka Nastavení Nastavení simulace zde se nastavují parametry simulace lokomotiva, zátěž a trať. Zobrazit soubory pro kontrolu které externí xml soubory jsou načtené. Informace: Obr položka Informace O programu informuje uživatele o verzi programu a možnosti stáhnutí aktualizací 27

28 Položky v základním okně: Grafy: Obr graf v hlavním okně Zde jsou zobrazeny výsledky simulace pro zvolené parametry. Nad grafem je zobrazen popisek s barvou a názvem dané čáry. S grafem lze pracovat, pravým tlačítkem myši vyvoláme nabídku: Obr nabídka grafu Copy zkopíruje daný graf do schránky systému. Vyvolat obrázek lze v libovolném editoru stiskem tlačítek na klávesnici Ctrl+V 28

29 Save Image As uložení grafu na libovolné místo v PC v jakémkoli formátu Page Setup... nastavení a formát grafu před tiskem Print tisk grafu na tiskárně Show Point Values umožní v grafu při najetí kurzoru zobrazit okamžitou hodnotu UnZoom oddálení grafu Undo All Zoom/Pan vracení přiblížení grafu o všechny kroky Set Scale to Default zobrazí graf v základních rozměrech. Informační panely: Obr informace o vlaku V této části okna jsou uvedeny veškeré informace o zvolených parametrech simulace. V tomto případě jde o lokomotivu ČD řady 151. Jako vlaková souprava byl zvolen EC 140 Košičan a simulovat se bude na trati ČD 270 Zábřeh na Moravě České Třebová. 29

30 Obr informace o jízdě vlaku Zde je okno pro další informace plynoucí ze simulace jízdy vlaku jako maximální rychlost v daném úseku, celková spotřebovaná energie, čas jízdy a ujetá dráha. Dále se zde nastavují parametry grafu. Můžeme si zobrazit průběh simulace podle dráhy nebo času a k nim výběr příslušných charakteristik. Grafy jsou vykreslovány v % a tak samozřejmostí je i měřítko na přepočet skutečných veličin. Nastavení parametrů simulace: Obr položky na hlavní liště V této části jsou přednastaveny parametry vlastní simulace. Jsou ukládány přímo v programu bez externích souborů. dt(s) časový krok simulace abs brzdné zpomalení Ft(max) maximální síla, kterou dovolí uživatel pro simulaci bez ohledu na adhezi Počet vozů (topení) je potřebná pro výpočet spotřebované energie pro topení vlaku, na jeden vůz připadá 40 kw. Účinnost HV účinnost hnacího vozidla (lokomotivy) 30

31 tmax maximální délka simulace Editor Okno editoru vyvoláme pomocí horní lišty v hlavním okně. Z nabídky editor si vybereme, s jakou položku budeme chtít pracovat. Lokomotivy: Obr editor lokomotiv Nyní se zadávají parametry lokomotivy potřebné pro simulaci jízdy vlaku. Tyto údaje jsou povinné a mají zásadní vliv na přesnost simulace: Hmotnost lokomotivy M [t] Součinitel rotujících hmot ξ [] Jízdní odpory A, B, C zadávají se do vzorce pro měrný jízdní odpor p0. Maximální rychlost lokomotivy Vmax [km/h] Trakční charakteristika: Zadávají se hodnoty Ft [kn] a V [km/h] od V = 0 až po V = Vmax Zadává se libovolný počet bodů charakteristiky, pro přesnější výsledky se doporučuje zadat vice jak 20 bodů charakteristiky Vytvořenou trakční charakteristiku si můžeme zobrazit tlačítkem pod tabulkou. Informace o lokomotivě okno pro libovolné informace o hnacím vozidle 31

32 nemá vliv na správnost a přesnost simulace má pouze informační charakter Zátěž: Obr editor zátěže Zadáváme parametry vlakové soupravy: Název vlaku pojmenování vlakové soupravy (např. Košičan) Jízdní odpory A, B, C zadávají se do vzorce pro měrný jízdní odpor p0. Hmotnost vlakové soupravy M [t] Součinitel rotujících hmot ξ [] Druh vlaku je na výběr z několika skupin SC SuperCity vlaky nejvyšší kvality ICN InterCityNight noční vlaky kategorie IC EN EuroNight mezinárodní noční vlaky vyšší kvality EC EuroCity vlaky vyšší kvality spojující hlavní města IC InterCity vnitrostátní vlaky vyšší kvality Ex Express vlaky vyšší kvality s větší frekvencí zastávek 32

33 R Rychlík Sp Spěšný vlak Os Osobní vlak Nex Nákladní expresní vlak Spn Spěšný nákladní vlak Pn Průběžný nákladní Mn Manipulační nákladní Zvl Zvláštní vlaky vlaky jezdící mimo GVD Tratě: Obr editor tratě Data v pravé části panelu mají pouze informativní charakter: Číslo tratě číslo tratě označené podle jízdního řádu Počáteční stanice místo začátku simulace tratě Konečná stanice místo kde končí simulace tratě Informace informace o simulované trati V levé části je tabulka pro vytvoření profilu tratě Nastavení simulace 33

34 Okno nastavení simulace vyvoláme pomocí horní lišty v hlavním okně. Výběr lokomotivy: Obr záložka pro volbu lokomotivy Toto okno obsahuje hlavni panel, ve kterém otevřeme seznam všech již vytvořených lokomotiv. Po dvojkliku se zobrazí informace o lokomotivě i body trakční charakteristiky, které si následně můžeme zobrazit. (viz kap 2.3) Výběr vlakové zátěže: Obr záložka pro volbu zátěže V levém panelu se zobrazí veškeré vlakové zátěže, které jsou vytvořené. Dvojklikem si zobrazíme informace o soupravě. 34

35 Výběr tratě: Obr záložka pro volbu tratě Seznam tratí se nachází v panelu v levé části záložky. Po vybrání části tratě, kterou se chystáme simulovat, klikneme dvakrát a zkontrolujeme zobrazená data. Ikonou si můžeme zobrazit i jízdní profil tratě.(viz kap. 2.3) 35

36 2.3 Postup na simulaci jízdy vlaku 1) Kliknutím na ikonu programu se otevře Hlavní okno. 2) Zvolíme na horní liště Editor 3) Z nabídky zvolíme Lokomotiv 4) Zobrazí se okno, ve kterém vyplníme parametry (viz.kap 2.2). Stiskneme tlačítko Uložit a objeví se okno, ve kterém vyplníme název souboru (doporučuji ve tvaru názvu lokomotivy) a zvolíme Uložit 5) Uložená data zkontrolujeme stiskem ikony.. Vybereme název souboru, pod kterým jsme v bodě 5) uložili parametry a zvolíme tlačítko Otevřít. Trakční charakteristiku zobrazíme stisknutím tlačítka Zobrazit TrChar. Zkontrolujeme charakteristiku a okno zavřeme. 6) Vrátíme se zpátky do Hlavního okna a na liště zvolíme Zátěže. 7) Zde postupujeme obdobně jako v bodě 4 a 5 a vrátíme se zpět do Hlavního okna. 8) Z lišty volíme naposled a 36 poslední možnost Tratě

37 9) Zobrazí se okno, ve kterém vyplníme parametry (viz.kap 2.2). Stiskneme tlačítko Uložit a objeví se okno, ve kterém vyplníme název souboru (doporučuji ve tvaru názvu lokomotivy) a zvolíme Uložit 10) Uložená data zkontrolujeme stiskem ikony.. Vybereme název souboru, pod kterým jsme v bodě 9) uložili profil a zvolíme tlačítko Otevřít tratě zobrazíme stisknutím tlačítka Profil tratě. Profil. Zkontrolujeme profil a okno zavřeme. 11) Pokud námi zadané výsledky nejsou správné, zvolením ikony Vyčistit odstraníme vyspané parametry a můžeme je zadávat znova. 12) Z lišty v Hlavním okně vybereme Nastavení 13) Z nabídky zvolíme Nastavení simulace 14) Vybereme si záložku Výběr lokomotivy 15) Tlačítkem vybereme adresář s lokomotivami a zvolíme 16) Po vybrání adresáře se zobrazí seznam uložených lokomotiv. Obr zobrazené soubory s parametry lokomotiv 17) Dvojklikem na lokomotivy si zobrazíme parametry, které jsou uloženy v daných souborech. Načtené okno poté vypadá následovně: 37

38 Obr načtená lokomotiva a zobrazené parametry Opět je možné zkontrolovat trakční charakteristiku stiskem tlačítka. 18) Vybereme si záložku Výběr vlakové zátěže 19) Zde postupujeme podobně jako v bodě 15, 16, ) Vybereme si záložku Výběr tratě 21) Zde je postup obdobný jako v bodě 15, 16, ) Po vybrání a zkontrolování parametrů simulace zvolíme tlačítko Použít popř. Uložit. 23) Nyní jsou uloženy žádané parametry a připraveny k samotné simulaci. Kontrolu o správnosti načtených dat můžeme v panelu Informace o vlaku. 24) Simulaci spustíme tlačítkem Start. Zastavit ji můžeme tlačítkem Stop, Vyčistit. 25) Kurzorem na výsledném grafu si můžeme zpracovat data. (viz kap 2.2 Grafy) 26) Pro další simulace jízdy vlaku volíme stejný postup. Základní okno vyčistíme tlačítkem Stop, Vyčistit. 27) Program MKSV ukončíme na horní liště zvolením Soubor Konec programu MKSV. 38 a volby
