SLOUPKY 80 x 33 SCHÉMA A ROZMĚRY

Transkript

1 SLOUPKY 80 x 33 SCHÉMA A ROZMĚRY Povrch: žárový pozink, Montáž kapsy středního sloupku a pevného zadního sloupku 04/2002

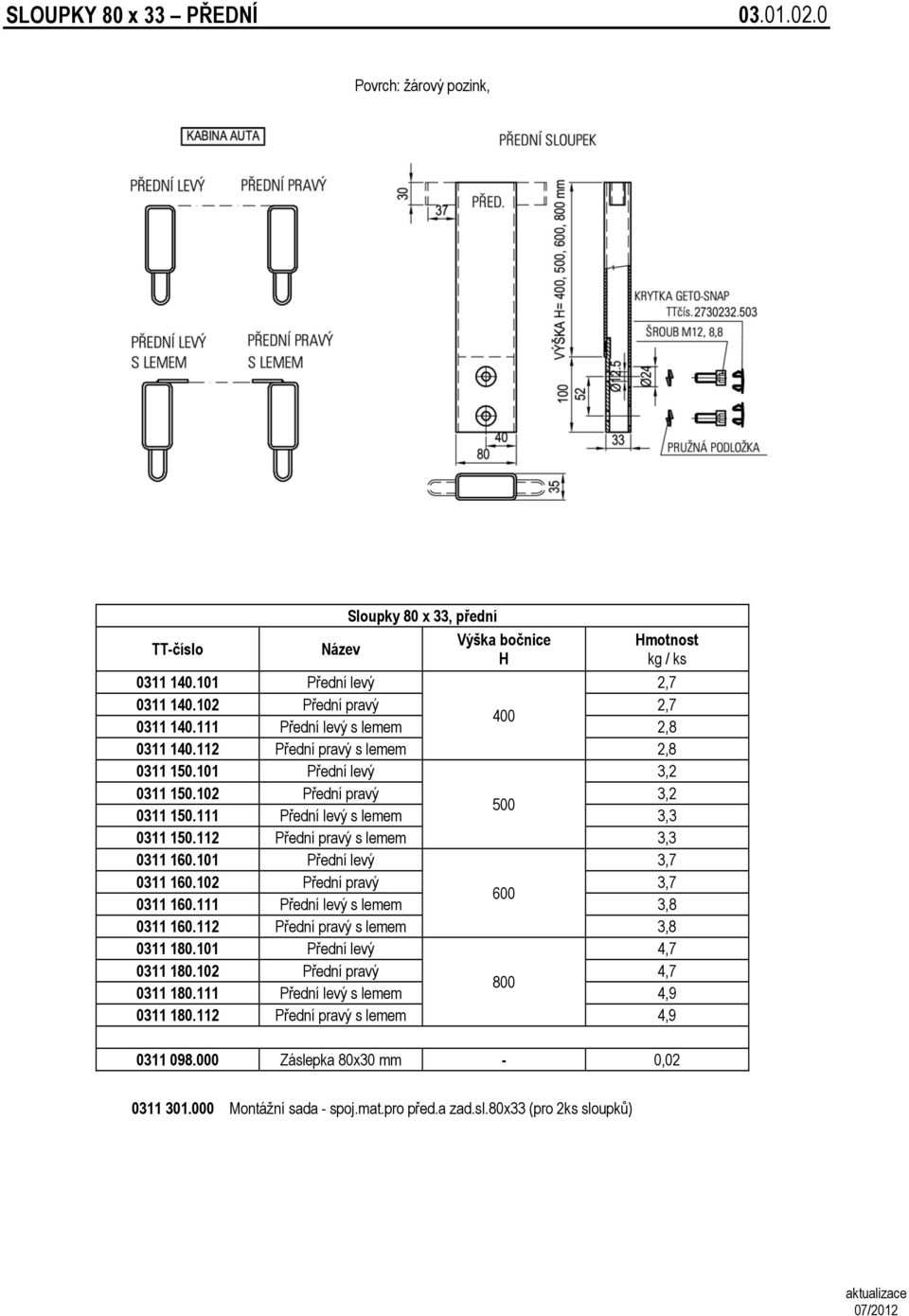

2 SLOUPKY 80 x 33 PŘEDNÍ Povrch: žárový pozink, Sloupky 80 x 33, přední Výška bočnice Název H Přední levý 2, Přední pravý 2, Přední levý s lemem 2, Přední pravý s lemem 2, Přední levý 3, Přední pravý 3, Přední levý s lemem 3, Přední pravý s lemem 3, Přední levý 3, Přední pravý 3, Přední levý s lemem 3, Přední pravý s lemem 3, Přední levý 4, Přední pravý 4, Přední levý s lemem 4, Přední pravý s lemem 4, Záslepka 80x30-0, Montážní sada - spoj.mat.pro před.a zad.sl.80x33 (pro 2ks sloupků) 07/2012

3 SLOUPKY 80 x 33 STŘEDNÍ VÝKLOPNÉ + NÁSTAVBA Povrch: žárový pozink povrch žárový pozink povrch přírodní ocel / žárový pozink Kapsa sloupku je součástí dodávky sloupku Sloupky 80 x 33, střední výklopné + nástavba Výška bočnice Název H Sloupek střední výklopný 400 4, Sloupek střední výklopný 500 4, Sloupek střední výklopný 600 5, Sloupek střední výklopný 800 6, Nástavba pro střední sloupek, přírodní / pozink - 2, Nástavba pro střední sloupek, pozink - 2, Záslepka 80x30-0,02 Náhradní díly Kapsa sloupku - ND - 0, Zajišťovací čep pro nástavbu - ND - 0, Mechanismus výklopného sloupku - ND - 1, Oko boční - 0, Montážní sada - spoj.mat.pro před.a zad.sl.80x33 (pro 2ks sloupků) 07/2012

4 SLOUPKY 80 x 33 ZADNÍ PEVNÝ A ZADNÍ VÝKLOPNÝ Povrch: žárový pozink, Název Výška bočnice H 4, Zadní levý výklopný - boční oko Zadní pravý výklopný - boční oko 4, Zadní levý výklopný - zadní oko 4, Zadní pravý výklopný - zadní oko 4, Zadní levý pevný - boční oko 2, Zadní pravý pevný - boční oko 2, Zadní levý pevný - zadní oko 2, Zadní pravý pevný - zadní oko 2, Zadní levý výklopný - boční oko 4, Zadní pravý výklopný - boční oko 4, Zadní levý výklopný - zadní oko 4, Zadní pravý výklopný - zadní oko 4, Zadní levý pevný - boční oko 3, Zadní pravý pevný - boční oko 3, Zadní levý pevný - zadní oko 3, Zadní pravý pevný - zadní oko 3, Zadní levý výklopný - boční oko 5, Zadní pravý výklopný - boční oko 5, Zadní levý výklopný - zadní oko 5, Zadní pravý výklopný - zadní oko 5, Zadní levý pevný - boční oko 3, Zadní pravý pevný - boční oko 3, Zadní levý pevný - zadní oko 3, Zadní pravý pevný - zadní oko 3, Zadní levý výklopný - boční oko 6, Zadní pravý výklopný - boční oko 6, Zadní levý výklopný - zadní oko 6, Zadní pravý výklopný - zadní oko 6, Zadní levý pevný - boční oko 4, Zadní pravý pevný - boční oko 4, Zadní levý pevný - zadní oko 4, Zadní pravý pevný - zadní oko 4, Záslepka 80x30-0,02 04/2002

5 SLOUPKY S LEMEM 80 x Povrch: žárový pozink Sloupky jsou vyráběny pro bočnicové uzávěry lemovací typ PO bez lemu s plastovou pojistkou xxx PŘEDNÍ LEVÝ STŘEDOVÝ S TOP NÁSTAVCEM Název Přední levý Výška bočnice H Přední pravý 3, Střední výklopný bez top 4, Střední výklopný s top nástavcem 6, Střední výklopný s top nástavcem, komaxit, černý Zadní levý pevný 2, Zadní pravý pevný 2, Zadní levý výklopný 4, Zadní pravý výklopný 4, Přední levý Přední pravý 3, Střední výklopný bez top 4, Střední výklopný s top nástavcem 7, Zadní levý pevný 3, Zadní pravý pevný 3, Zadní levý výklopný 4, Zadní pravý výklopný 4, Přední levý STŘEDOVÝ ZADNÍ LEVÝ Přední pravý 4, Střední výklopný bez top 5, Střední výklopný s top nástavcem 7, Zadní levý pevný 4, Zadní pravý pevný 4, Zadní levý výklopný 5, Zadní pravý výklopný 5,2 3,0 3,7 4,4 07/2012

6 SLOUPKY S LEMEM 80 x Název Záslepka 80 x 33 0, Nástavba pro střední sloupek ND, přírod.ocel 1, Zajišťovací čep pro nástavbu - ND 0, Kapsa sloupku - ND 0, Prodloužení TOP nástavby sloupku, Al, 60x30x Zajišťovací čep s kroužkem 0, Montážní sada - spoj.mat.pro před.a zad.sl.80x33 (pro 2ks sloupků) Montážní sada - spoj.mat.pro výkl..sl.80x33 ( pro 2ks sloupků) 07/2012

7 SLOUPKY VÝKLOPNÉ Sloupek hliníkový výklopný 80x 400m s oky + spoj mater Sloupek hliníkový výklopný 80x 500m Sloupek hliníkový výklopný 80x 600m Nástavba sloupku hliníkového 80 dvoudílná Prodloužení sloupku 80 hliníkové, L= TOP spojka hák TOP spojka - protikus háku pro sloupek 80x35 01/2014

8

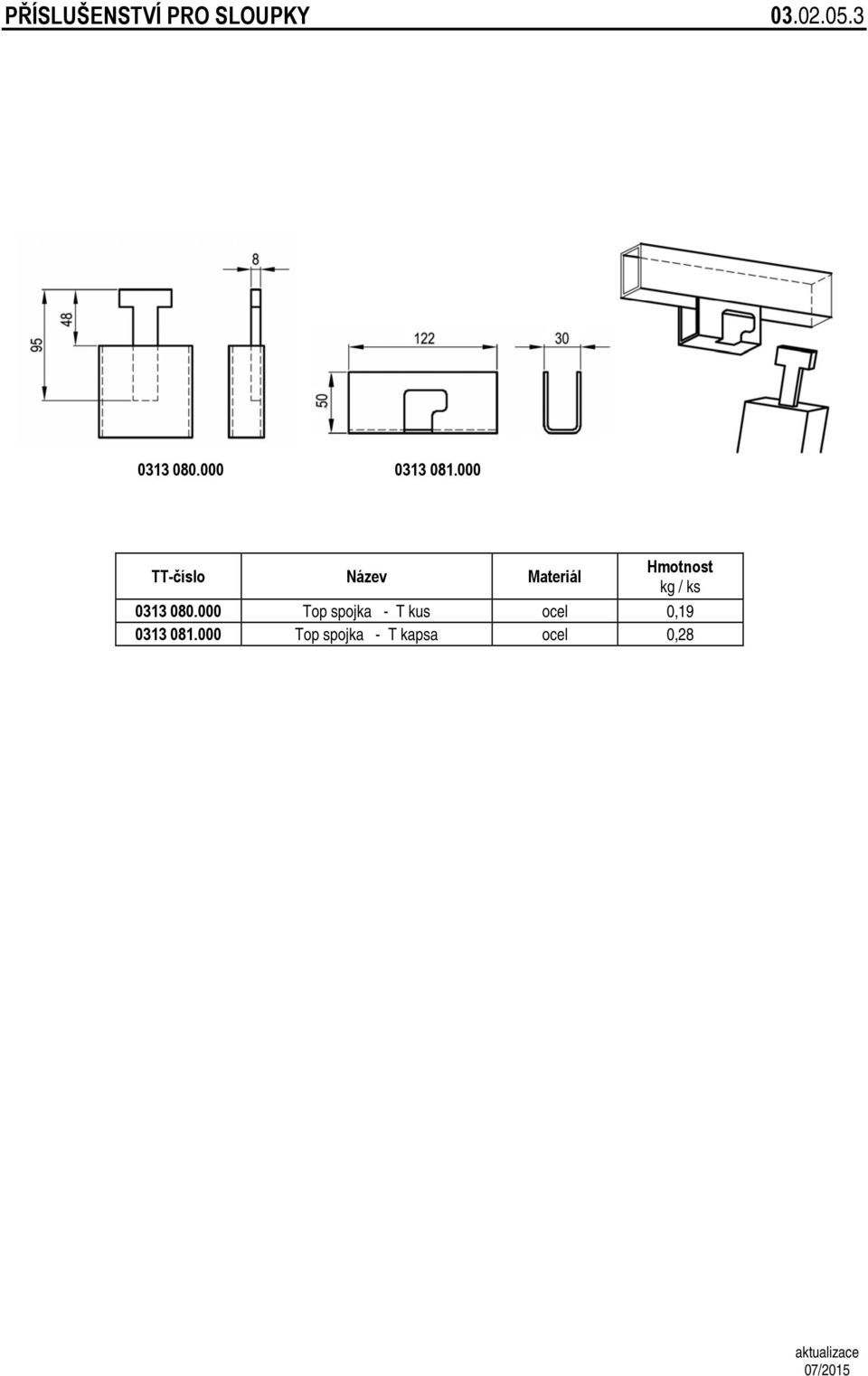

9 PŘÍSLUŠENSTVÍ PRO SLOUPKY Název Materiál Top spojka - T kus ocel 0, Top spojka - T kapsa ocel 0,28 07/2015

10 SLOUPKY ITAL 2006 PRO VÝŠKU BOČNICE Povrchová úprava sloupků: černá kataforéze PŘEDNÍ LEVÝ STŘEDNÍ ZADNÍ LEVÝ Název Přední levý Výška bočnice H H Přední pravý Střední bez top Zadní levý Zadní pravý Přední levý 450 4, Přední pravý 450 4, Střední bez top , Zadní levý 450 9, Zadní pravý 450 9, Přední levý 450 6, Přední pravý 450 6, Střední bez top , Zadní levý , Zadní pravý , Přední levý 620 7, Přední pravý 620 7, Střední bez top , Zadní levý , Zadní pravý ,8 11/2009

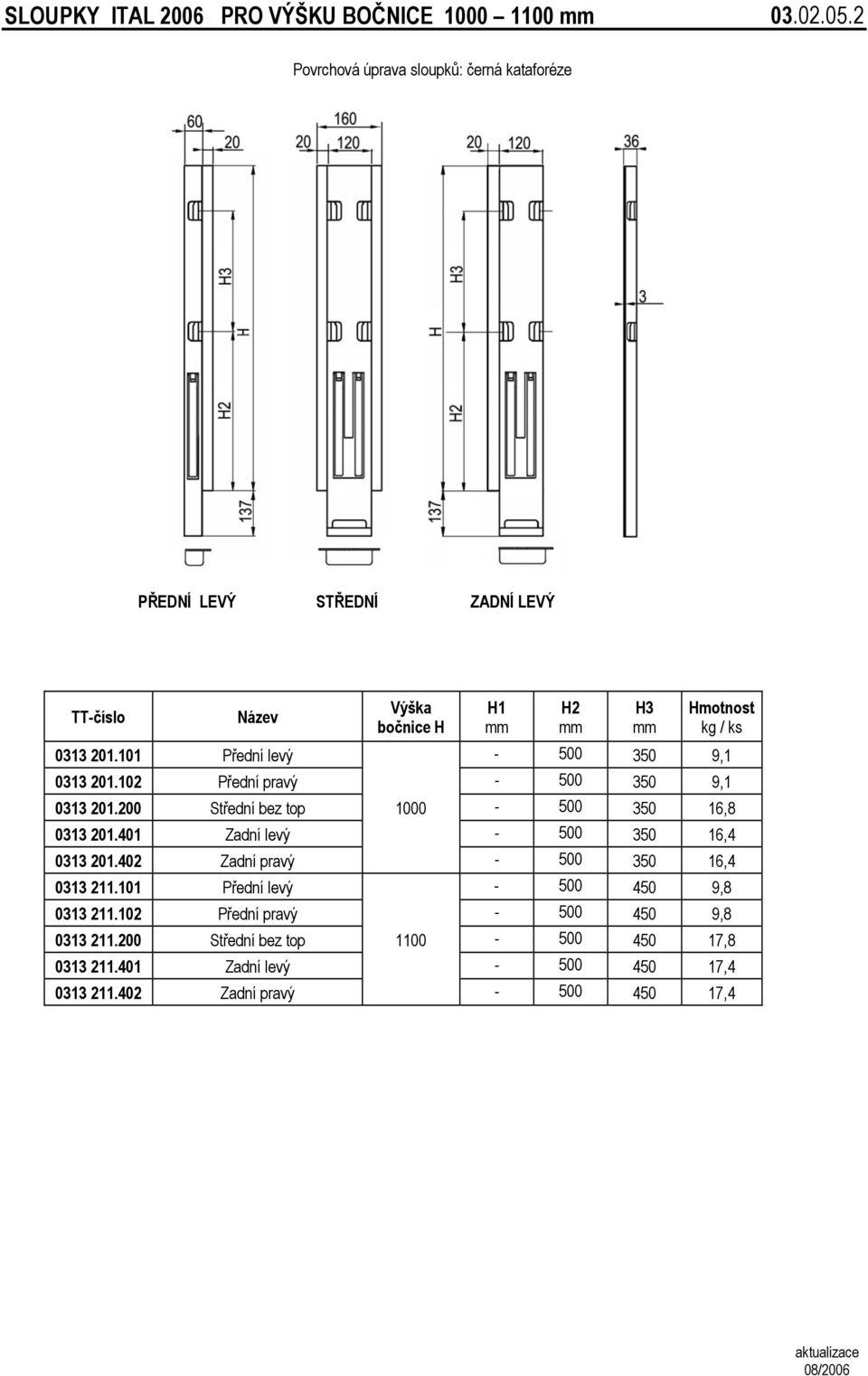

11 SLOUPKY ITAL 2006 PRO VÝŠKU BOČNICE Povrchová úprava sloupků: černá kataforéze PŘEDNÍ LEVÝ STŘEDNÍ ZADNÍ LEVÝ Název Výška bočnice H H1 H2 H Přední levý , Přední pravý , Střední bez top , Zadní levý , Zadní pravý , Přední levý , Přední pravý , Střední bez top , Zadní levý , Zadní pravý ,4 08/2006

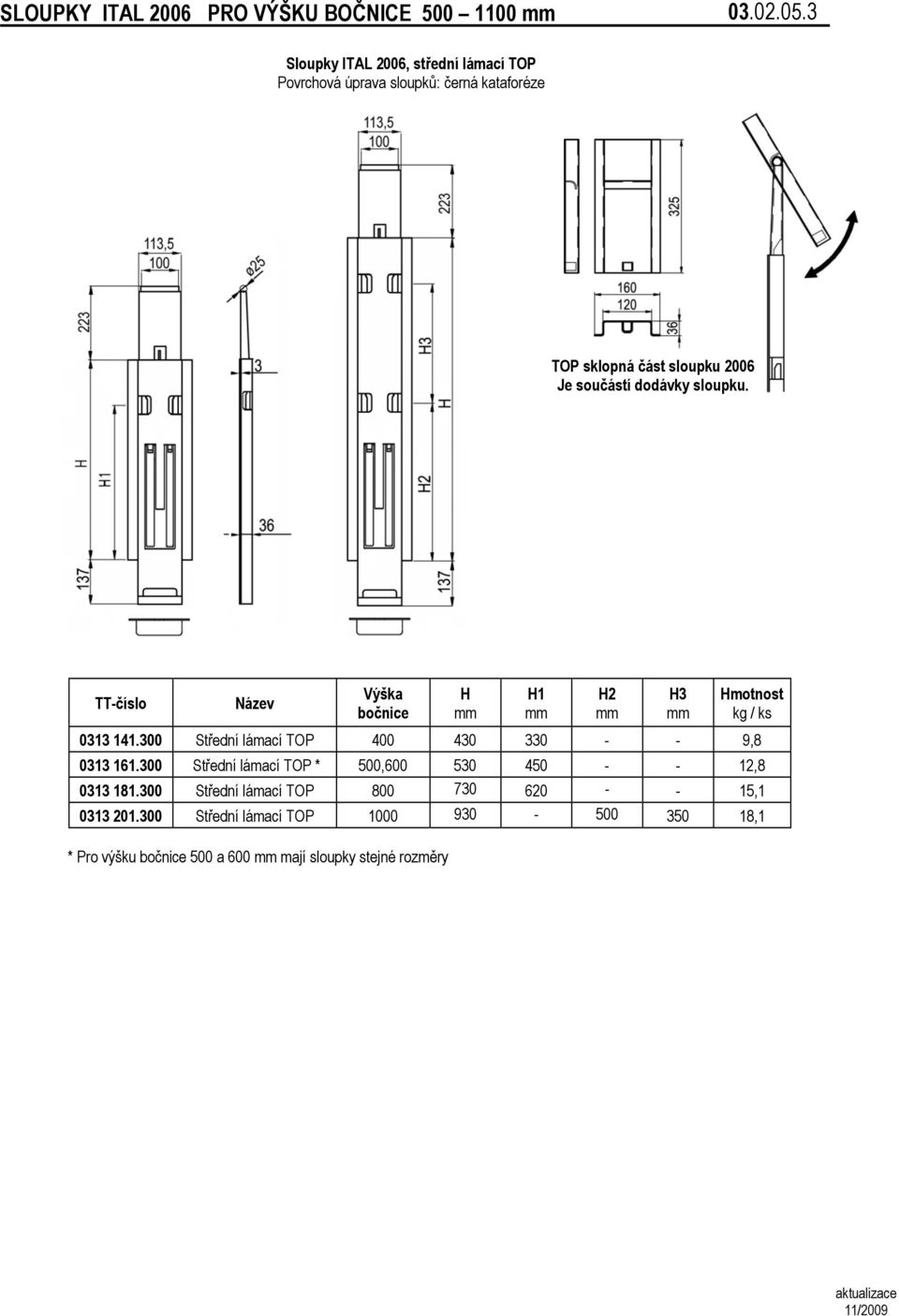

12 SLOUPKY ITAL 2006 PRO VÝŠKU BOČNICE Sloupky ITAL 2006, střední lámací TOP Povrchová úprava sloupků: černá kataforéze TOP sklopná část sloupku 2006 Je součástí dodávky sloupku. Název Výška bočnice H H1 H2 H Střední lámací TOP , Střední lámací TOP * 500, , Střední lámací TOP , Střední lámací TOP ,1 * Pro výšku bočnice 500 a 600 mají sloupky stejné rozměry 11/2009

13 PŘÍSLUŠENSTVÍ PRO SLOUPKY ITAL Přivařovací místa Přivařovací místa Název Materiál Oko sloupku - komplet ocel pozink 0, Oko sloupku ocel pozink 0, Závitová destička pro oko 50x16x8-30 ocel pozink 0, Šroub pro oko M8x14 ocel pozink 0, Zátka pro přední sloupek plast černý 0, Zátka pro střední / zadní sloupek plast černý 0,04 Náhradní díly Kapsa sloupku ND ocel 0, TOP sklopná část sloupku ND ocel 3,2 Profily lemovací Profil lemovací boční K20 ( Kinnegrip ) Al přírodní 1,29 kg / m Profil lemovací boční K20 ( Kinnegrip ) Al elox 1,29 kg / m Profil lemovací zadní K20 ( Kinnegrip ) Al přírodní 1,22 kg / m Profil lemovací zadní K20 ( Kinnegrip ) Al elox 1,22 kg / m Těsnění K 20 pro lem guma, černá 0,06 kg / m Panty bočnicové ITAL ( katalog.list ) Čep pantu pozink Závěs pantu pozink Deska závitová 100 / 75/ 18 / 6 pro čep pozink Deska závitová 85 / 62 / 18 / 6 pro závěs pozink Pozn.:Je možné použít také panty bočnicové Hestal 654 (kat.list ) 04/2009

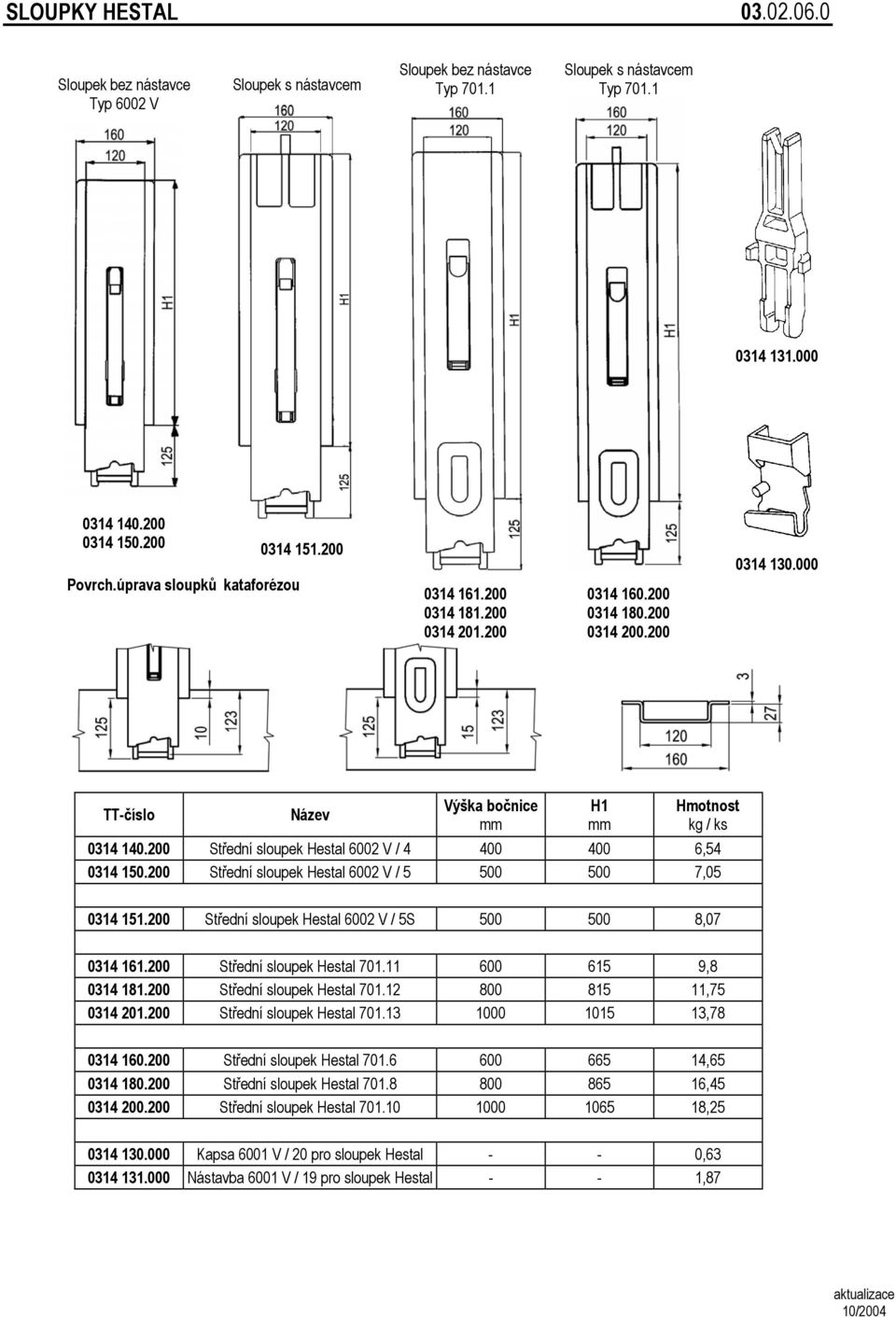

14 SLOUPKY HESTAL Sloupek bez nástavce Typ 6002 V Sloupek s nástavcem Typ 6002 V / 5S Sloupek bez nástavce Typ Sloupek s nástavcem Typ Povrch.úprava sloupků kataforézou Název Výška bočnice H Střední sloupek Hestal 6002 V / , Střední sloupek Hestal 6002 V / , Střední sloupek Hestal 6002 V / 5S , Střední sloupek Hestal , Střední sloupek Hestal , Střední sloupek Hestal , Střední sloupek Hestal , Střední sloupek Hestal , Střední sloupek Hestal , Kapsa 6001 V / 20 pro sloupek Hestal - - 0, Nástavba 6001 V / 19 pro sloupek Hestal - - 1,87 10/2004

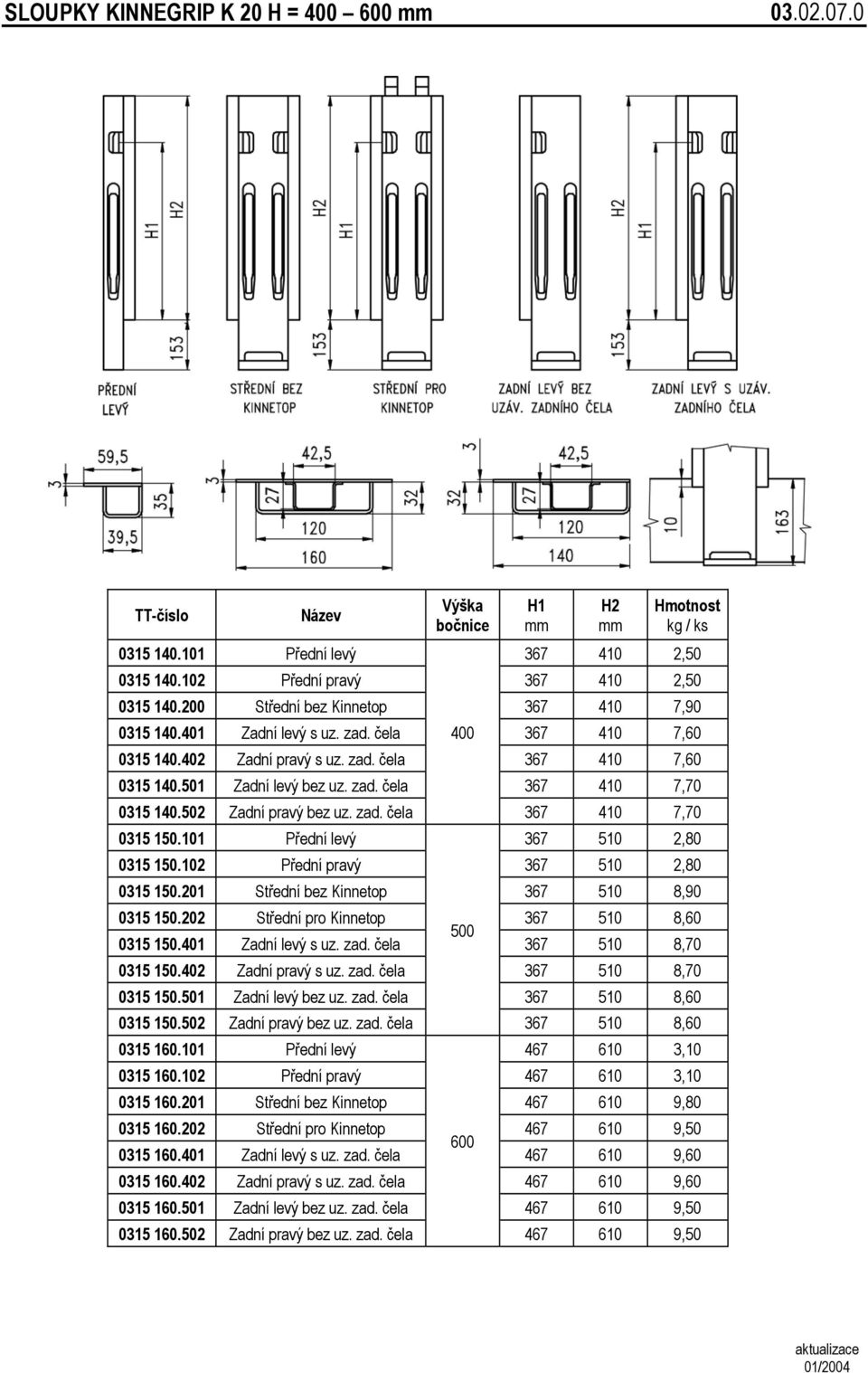

15 SLOUPKY KINNEGRIP K 20 H = Název Přední levý Výška bočnice H1 H , Přední pravý , Střední bez Kinnetop , Zadní levý s uz. zad. čela , Zadní pravý s uz. zad. čela , Zadní levý bez uz. zad. čela , Zadní pravý bez uz. zad. čela , Přední levý , Přední pravý , Střední bez Kinnetop , Střední pro Kinnetop , Zadní levý s uz. zad. čela , Zadní pravý s uz. zad. čela , Zadní levý bez uz. zad. čela , Zadní pravý bez uz. zad. čela , Přední levý , Přední pravý , Střední bez Kinnetop , Střední pro Kinnetop , Zadní levý s uz. zad. čela , Zadní pravý s uz. zad. čela , Zadní levý bez uz. zad. čela , Zadní pravý bez uz. zad. čela ,50 01/2004

16 SLOUPKY KINNEGRIP K 20 H = Název Přední levý Výška bočnice H1 H , Přední pravý , Střední bez Kinnetop , Střední pro Kinnetop , Zadní levý s uzávěrem zad. čela , Zadní pravý s uzávěrem zad. čela , Zadní levý bez uzávěru zad. čela , Zadní pravý bez uzávěru zad. čela ,50 01/2004

17 SLOUPKY KINNEGRIP K 20 H = Název Přední levý Výška bočnice H1 H , Přední pravý , Střední bez Kinnetop , Střední pro Kinnetop , Zadní levý s uzávěrem zad. čela , Zadní pravý s uzávěrem zad. čela , Zadní levý bez uzávěru zad. čela , Zadní pravý bez uzávěru zad. čela , Přední levý , Přední pravý , Střední bez Kinnetop , Střední pro Kinnetop , Zadní levý s uzávěrem zad. čela , Zadní pravý s uzávěrem zad. čela , Zadní levý bez uzávěru zad. čela , Zadní pravý bez uzávěru zad. čela ,50 03/2007

18 SLOUPKY KINNEGRIP K 20 H = Název Přední levý Výška bočnice H1 H , Přední pravý , Střední bez Kinnetop , Střední pro Kinnetop , Zadní levý s uzávěrem zad. čela , Zadní pravý s uzávěrem zad. čela , Zadní levý bez uzávěru zad. čela , Zadní pravý bez uzávěru zad. čela , Přední levý , Přední pravý , Střední bez Kinnetop , Střední pro Kinnetop , Zadní levý s uzávěrem zad. čela , Zadní pravý s uzávěrem zad. čela , Zadní levý bez uzávěru zad. čela , Zadní pravý bez uzávěru zad. čela ,20 03/2007

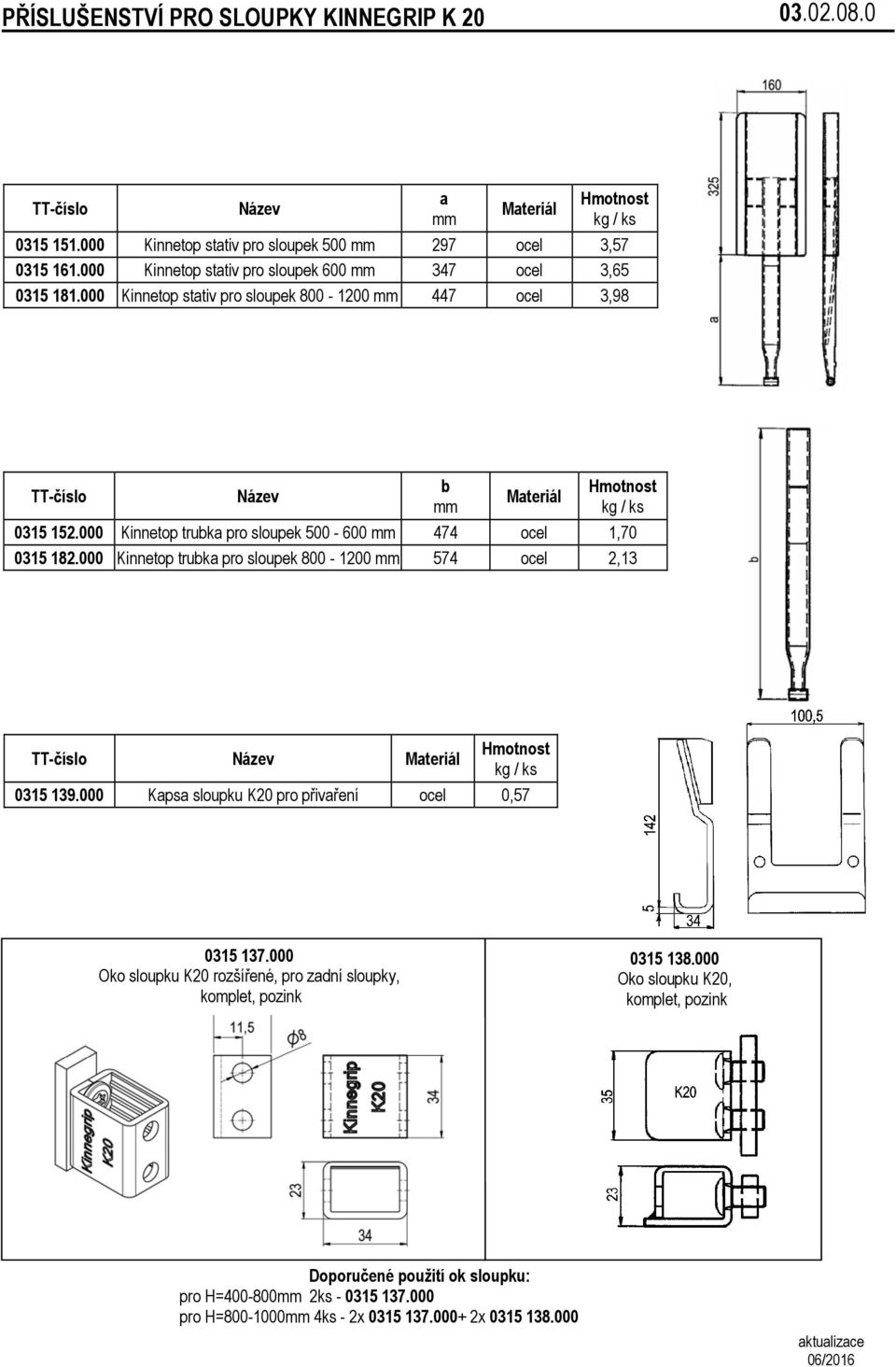

19 PŘÍSLUŠENSTVÍ PRO SLOUPKY KINNEGRIP K Název a Materiál Kinnetop stativ pro sloupek ocel 3, Kinnetop stativ pro sloupek ocel 3, Kinnetop stativ pro sloupek ocel 3,98 Název b Materiál Kinnetop trubka pro sloupek ocel 1, Kinnetop trubka pro sloupek ocel 2,13 Název Materiál Kapsa sloupku K20 pro přivaření ocel 0, Oko sloupku K20 rozšířené, pro zadní sloupky, komplet, pozink Oko sloupku K20, komplet, pozink Doporučené použití ok sloupku: pro H= ks pro H= ks - 2x x /2016

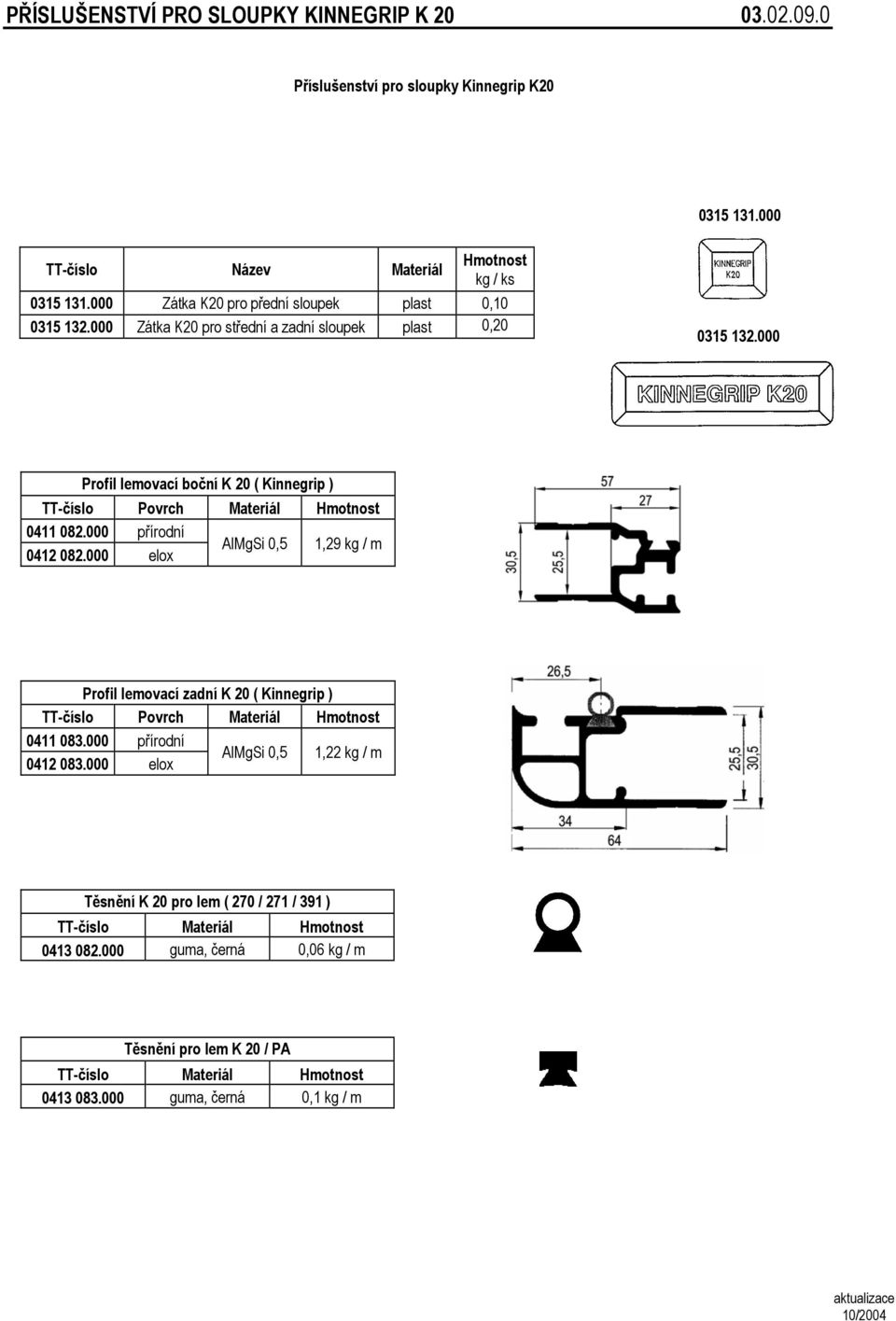

20 PŘÍSLUŠENSTVÍ PRO SLOUPKY KINNEGRIP K Příslušenství pro sloupky Kinnegrip K Název Materiál Zátka K20 pro přední sloupek plast 0, Zátka K20 pro střední a zadní sloupek plast 0, Profil lemovací boční K 20 ( Kinnegrip ) Povrch Materiál přírodní AlMgSi 0,5 1,29 kg / m elox Profil lemovací zadní K 20 ( Kinnegrip ) Povrch Materiál přírodní AlMgSi 0,5 1,22 kg / m elox Těsnění K 20 pro lem ( 270 / 271 / 391 ) Materiál guma, černá 0,06 kg / m Těsnění pro lem K 20 / PA Materiál guma, černá 0,1 kg / m 10/2004

21 PŘÍSLUŠENSTVÍ PRO SLOUPKY KINNEGRIP K Název Pozice Koncový díl levý, varianta bez KINETOP Koncový díl pravý, varianta bez KINETOP Pružný kolík Koncový díl, varianta pro KINETOP Středový díl, levý Středový díl, pravý Spojovací díl Spojovací díl Spojovací díl Vedení malé, PVC Mechanismus páky, komplet, sloupek střední a zadní Mechanismus páky, komplet, sloupek přední Spodní díl Vedení uzávěru, PVC Mechanismus sloupku KINNEGRIP K 20 KOMPLET, zadní levý pro H= Mechanismus sloupku KINNEGRIP K 20 KOMPLET, zadní pravý pro H=800 04/2014

22

23 SLOUPKY VÝKLOPNÉ PRO SKLÁPĚČ PRO BOČNICE 25, H= Povrchová úprava sloupků: černá kataforéze PŘEDNÍ LEVÝ PŘEDNÍ ROZŠÍŘENÝ LEVÝ STŘEDNÍ ZADNÍ LEVÝ Název Výška boč. H H Přední levý, pevný; 60 x 400 / 25 4, Přední pravý, pevný; 60 x 400 / 25 4, Přední rozšířený levý, pevný; 80 x 400 / 25 4, Přední rozšířený pravý, pevný; 80 x 400 / , Střední výklopný, 120 x 400 / 25 10, Zadní levý výklopný, 120 x 400 / 25 9, Zadní pravý výklopný, 120 x 400 / 25 9, Přední levý, pevný; 60 x 500 / 25 4, Přední pravý, pevný; 60 x 500 / 25 4, Přední rozšířený levý, pevný; 80 x 500 / 25 4, Přední rozšířený pravý, pevný; 80 x 500 / , Střední výklopný, 120 x 500 / 25 10, Zadní levý výklopný, 120 x 500 / 25 9, Zadní pravý výklopný, 120 x 500 / 25 9, Přední levý, pevný; 60 x 600 / 25 4, Přední pravý, pevný; 60 x 600 / 25 4, Přední rozšířený levý, pevný; 80 x 600 / 25 5, Přední rozšířený pravý, pevný; 80 x 600 / , Střední výklopný, 120 x 600 / 25 10, Zadní levý výklopný, 120 x 600 / 25 9, Zadní pravý výklopný, 120 x 600 / 25 9, Lem pro bočnici 400 / 25, ocel galvan.pozink 400-1, Lem pro bočnici 500 / 25, ocel galvan.pozink 500-1, Lem pro bočnic 600 / 25, ocel galvan.pozink 600-1,7 04/2009

24 SLOUPKY VÝKLOPNÉ PRO SKLÁPĚČ PRO BOČNICE 25, H= Povrchová úprava sloupků: černá kataforéze PŘEDNÍ LEVÝ PŘEDNÍ ROZŠÍŘENÝ LEVÝ STŘEDNÍ ZADNÍ LEVÝ Název Výška boč. H H Přední levý, pevný; 60 x 800 / 25 4, Přední pravý, pevný; 60 x 800 / 25 4, Přední rozšířený levý, pevný; 80 x 800 / 25 5, Přední rozšířený pravý, pevný; 80 x 800 / , Střední výklopný, 120 x 800 / 25 11, Zadní levý výklopný, 120 x 800 / 25 10, Zadní pravý výklopný, 120 x 800 / 25 10, Lem pro bočnici 800 / 25, ocel galvan.pozink 800 1,9 04/2009

25

26 SLOUPKY VÝKLOPNÉ PRO SKLÁPĚČ ITAL, boč. 25, H= Povrchová úprava sloupků: černá kataforéze PŘEDNÍ LEVÝ STŘEDNÍ ZADNÍ LEVÝ SLOUPKY PRO BOČNICI 25 Název Materiál: ocel Výška boč. H Přední levý 505 5, Přední pravý 505 5, Střední , Zadní levý 505 9, Zadní pravý 505 9, Přední levý 605 7, Přední pravý 605 7, Střední , Zadní levý , Zadní pravý , Přední levý 705 8, Přední pravý 705 8, Střední Zadní levý , Zadní pravý , Přední levý 805 9, Přední pravý 805 9, Střední , Zadní levý , Zadní pravý , Přední levý , Přední pravý , Střední , Zadní levý , Zadní pravý ,1 07/2006

27 SLOUPKY VÝKLOPNÉ PRO SKLÁPĚČ ITAL, boč. 25, H= Povrchová úprava sloupků: černá kataforéze PŘEDNÍ LEVÝ STŘEDNÍ ZADNÍ LEVÝ Název Výška boč. H H1 H Přední levý , Přední pravý , Střední , Zadní levý , Zadní pravý , Přední levý , Přední pravý , Střední , Zadní levý , Zadní pravý , Přední levý , Přední pravý , Střední , Zadní levý , Zadní pravý ,1 07/2006

28 SLOUPKY VÝKLOPNÉ PRO SKLÁPĚČ ITAL, boč. 25, - příslušenství Lem s čepem pro bočnice 25, materiál ocel pozink / ocel Výška bočnice pravý H levý , , , , , , , , ,67 Lem s čepem pro bočnice 25, materiál Al / ocel Výška bočnice H , , ,14 Čep, materiál - ocel Délka L , ,210 Náhradní kapsa sloupku, materiál - ocel ,80 01/2010

29

30 SLOUPKY PRO SKLÁPĚČ LEHKÁ ŘADA Pro sklápěče, lehká řada, pro bočnice 25, výška bočnice 400, zadní čelo 500 Povrchová úprava sloupků: černá kataforéze Kapsa sloupku je součástí dodávky Přední levý Zadní levý Název Výška boč. H Přední levý, 80 x 400 / 25 4, Přední pravý, 80 x 400 / 25 4, Zadní levý, 120 x 400 / 500 / 25 7, Zadní pravý, 120 x 400 / 500 / 25 7, Lem pro bočn. 400 / 25, ocel galvan.pozink 400 1, Lem pro zadní čelo 500 / 25, galvan.pozink 500 1, /2006

31 SLOUPKY PRO SKLÁPĚČ ITAL - LEHKÁ ŘADA Pro sklápěče, lehká řada, pro bočnice 25, výška bočnice 400, Povrchová úprava sloupků: černá kataforéze Přední pravý Zadní pravý Název s Pro bočnice Výška boč. H Zadní levý, 100 x 400 / , Zadní pravý, 100 x 400 / , Přední levý, 60 x , Přední pravý, 60 x , Zadní levý, 100 x 400 / , Zadní pravý, 100 x 400 / , Kapsa sloupku Lem pro bočnici 400 / 25 - levý, ocel pozink 0, Lem pro bočnici 400 / 25 - pravý, ocel pozink 0, Lem pro zadní čelo 500 / 25 - levý, ocel pozink 25 1, Lem pro zadní čelo 500 / 25 - pravý, ocel pozink 1, Lem pro zadní čelo 500 / 400 / 25, ocel gal.pozink 1, Lem pro bočnici 400 / 30 - levý, ocel pozink 0, Lem pro bočnici 400 / 30 - pravý, ocel pozink 30 0, Lem pro zadní čelo 500 / 30 - levý, ocel pozink 1, Lem pro zadní čelo 500 / 30 - pravý, ocel pozink 1,0 07/2010

32 SLOUPKY S KLÍNEM Pro sklápěče, pro bočnice 30, výška bočnice Název Výška boč. H H1 H Přední levý 480-7, Přední pravý 480-7, Přední levý rozšířený 480-9, Přední pravý rozšířený , Střední , Zadní levý , Zadní pravý , Přední levý 580-7, Přední pravý 580-7, Přední levý rozšířený 580-9, Přední pravý rozšířený , Střední , Zadní levý , Zadní pravý , Přední levý 680-8, Přední pravý 680-8, Přední levý rozšířený , Přední pravý rozšířený , Střední , Zadní levý , Zadní pravý , Kapsa sloupku ,6 02/2006

33 SLOUPKY S KLÍNEM Pro sklápěče, pro bočnice 30, výška bočnice SLOUPKY PRO BOČNICI 30 - pokračování Název Výška boč. H H1 Materiál: ocel H Přední levý 780-8, Přední pravý 780-8, Přední levý rozšířený , Přední pravý rozšířený , Střední , Zadní levý , Zadní pravý , Přední levý 880-9, Přední pravý 880-9, Střední , Zadní levý , Zadní pravý , Přední levý , Přední pravý , Střední , Zadní levý , Zadní pravý , Kapsa sloupku ,6 02/2006

34 SLOUPKY S KLÍNEM pro sklápěč, boč příslušenství Lem s čepem pro bočnice30, materiál ocel pozink Výška bočnice pravý H levý , , , , , ,710 LEVÝ PRAVÝ Lem pro sloupky středové s okem pro bočnice 30 materiál ocel pozink Výška bočnice levý pravý H ,76 LEVÝ PRAVÝ Lem pro sloupky zadní s okem pro bočnice 30 materiál ocel pozink Výška bočnice levý pravý H ,76 LEVÝ PRAVÝ 01/2010

35 SLOUPKY KINNEGRIP K VI Pro sklápěče, pro bočnice 30, výška bočnice 800, 1000 Zadní bez uzávěru ( levý ) Zadní s uzávěrem ( levý ) Přední ( levý ) Střední Zadní ( levý ) bez uzávěru zadního čela SLOUPKY KINNEGRIP K VI Název Výška boč. H H1 Materiál: ocel Přední levý 785 8, Přední pravý 785 8, Střední , Zadní levý bez uzávěru pro z. čelo , Zadní pravý bez uzávěru pro z. čelo , Zadní levý s uzávěrem pro z. čelo , Zadní pravý s uzávěrem pro z. čelo , Přední levý 985 9, Přední pravý 985 9, Střední , Zadní levý bez uzávěru pro z. čelo , Zadní pravý bez uzávěru pro z. čelo , Zadní levý s uzávěrem pro z. čelo , Zadní pravý s uzávěrem pro z. čelo ,3 04/2002

36 SLOUPKY KINNEGRIP K VI PŘÍSLUŠENSTVÍ Příslušenství pro sloupky Kinnegrip K VI Název Materiál Protikus "oko" sloupku K VI - sada ocel 0, Čep pro sloupek K VI ocel pozink 0, Kapsa sloupku K VI pro přivaření ocel 1,68 04/2002

37 SLOUPEK STŘEDOVÝ CS, DG H= Název Výška sloupku Materiál / povrch Sloupek středový CS, DG 2800 ocel / černý lak 21, Sloupek středový CS-XL, DG 2800 ocel / černý lak 28,0 actual 10/2014

38 SLOUPEK STŘEDOVÝ CS, DG H= PŘÍSLUŠENSTVÍ SLOUPKŮ - DÍLY UNIVERSÁLNÍ Název Materiál / povrch Kapsa sloupku DG navařovací ocel 0, Kapsa sloupku DG šroubovací ocel pozink 0, Kapsa pro podplachtový profil ocel pozink 0, Kapsa pro pyramidový profil ocel pozink 1, Oko pro bočnicové uzávěry ocel pozink 0,01 PŘÍSLUŠENSTVÍ SLOUPKŮ NEZVEDACÍ - UNIVERSÁLNÍ / PRO OBA SLOUPKY / Název Materiál / povrch Nástavec pevný universal / DG sloupky ocel pozink 3, Jezdec střed sloupku ALTO 150 ocel pozink 3, Jezdec středního sloupku DUO ocel pozink 3,5 PŘÍSLUŠENSTVÍ SLOUPKŮ ZVEDACÍ Název Materiál / povrch Sloupek středový CS, DG Nástavec středového sloupku výsuvný ocel pozink 6, Jezdec střed. sloupku zvedací ALTO 150 VS2 ocel pozink 0, Jezdec střed. sloupku zvedací DUO 120 TRIKE ocel pozink 1, Sloupek středový CS-XL, DG Nástavec středového sloupku výsuvný ocel pozink 6, Jezdec střed. sloupku zvedací ALTO 150 VS2 ocel pozink 0, Jezdec střed. sloupku zvedací DUO 120 TRIKE ocel pozink 1,0 actual 07/2014

39 SLOUPEK STŘEDOVÝ CS, DG H= PŘÍSLUŠENSTVÍ PŘÍSLUŠENSTVÍ SLOUPKŮ - DÍLY UNIVERSÁLNÍ Název Nákres Kapsa sloupku DG navařovací Kapsa je součástí sloupku Kapsa sloupku DG šroubovací Kapsa pro podplachtový profil Kapsa pro pyramidový profil Oko pro bočnicové uzávěry actual 07/2014

40 SLOUPEK STŘEDOVÝ H PŘÍSLUŠENSTVÍ SLOUPKŮ NEZVEDACÍ - DÍLY UNIVERSÁLNÍ Název Nákres Jezdec střed sloupku ALTO Jezdec středního sloupku DUO Nástavec pevný universal actual 07/2014

41 SLOUPEK STŘEDOVÝ CS, DG H= PŘÍSLUŠENSTVÍ PŘÍSLUŠENSTVÍ SLOUPKŮ ZVEDACÍ Název Nákres Nástavec středového sloupku výsuvný pro sloupek Nástavec středového sloupku výsuvný pro sloupek Jezdec střed. sloupku zvedací ALTO 150 VS Jezdec střed. sloupku zvedací DUO 120 TRIKE actual 07/2014

42 SLOUPEK STŘEDOVÝ CS, DG H= PŘÍSLUŠENSTVÍ Nástavec středového sloupku výsuvný Pozice Název Počet kusů 1 Výsuvný profil 1 2 Doraz 1 3 Tažná pružina 1 4 Vedení pružiny 1 5 Vedení výsuvného profilu 1 6 Šroub M10x85 DIN Matice M10 šestihr.samoj.,pozink DIN 985,ISO Podložka 10,5 kruh.,pozink,din 125 ISO Čep s hlavou a dírou 12x Závlačka ZB Šroub M8x25,šestihr.hlava 8,8 pozink DIN 933,ISO Matice M8 šestihr.samoj.,pozink DIN 985,ISO Nýt trhací 6,4x12 St/St plochá hlava 4 14 Podložka 8,4 kruh.,pozink,din 125 ISO actual 07/2014

43 SLOUPEK STŘEDOVÝ CS, DG H= PŘÍSLUŠENSTVÍ Nástavec středového sloupku výsuvný Pozice Název Počet kusů 1 Výsuvný profil 1 2 Doraz 1 3 Tažná pružina 1 4 Vedení pružiny 1 5 Vedení výsuvného profilu 2 6 Šroub M10x85 DIN Matice M10 šestihr.samoj.,pozink DIN 985,ISO Podložka 10,5 kruh.,pozink,din 125 ISO Čep s hlavou a dírou 12x Závlačka ZB Šroub DIN 933 M8x Matice M8 šestihr.samoj.,pozink DIN 985,ISO Nýt trhací 6,4x12 St/St plochá hlava 4 14 Podložka 8,4 kruh.,pozink,din 125 ISO Šroub M10x140 DIN actual 07/2014

44

45 SLOUPY HLINÍKOVÉ ROHOVÉ Materiál: EN AW 6005 T Materiál: EN AW 6005 T6 ROZMÍSTĚNÍ SLOUPKŮ VARIANTA 1 VARIANTA Sada obsahuje: 1ks - U profil 65/800 4ks - šroub M14x40 DIN 912 4ks - matice M14 DIN ks podložka A15 DIN 125 4ks podložka 15 DIN Sada obsahuje: 2ks - U profil 35/800 4ks - šroub M14x40 DIN 912 4ks - matice M14 DIN ks podložka A15 DIN 125 4ks podložka 15 DIN 433 Název Materiál povrch Délka Q kg / m Sloup zadní Al 255 x 35 Al přírodní , Sloup zadní Al 255 x 35 Al elox , Sloup přední 161 / 174 x 35 Al přírodní , Sloup přední 161 / 174 x 35 Al elox , Montážní sada pro rám zadní sloup ocel pozink Spojovací mater Montážní sada pro rám přední sloup ocel pozink je součástí dod. actual 03/2014

46 SLOUPY HLINÍKOVÉ ROHOVÉ UCHYCENÍ AL SLOUPŮ NA RÁM Lem s okem levý pro Euroclip a Al sloup, H=400, pozink Lem s okem pravý pro Euroclip a Al sloup, H=400, pozink x Lem s okem pro Euroclip a Al sloup, H=500, pozink x Lem s okem pro Euroclip a Al sloup, H=600, pozink actual 03/2014

47 SLOUPY HLINÍKOVÉ ROHOVÉ MONTÁŽNÍ SADY MYCRO NEZVEDACÍ DÍLY PRO VODÍCÍ PROFIL MYCRO NEZVEDACÍ Název Nákres Montážní sada MYCRO ZL nezvedací Sada včetně: 2ks - závit. deska 25x ks šroub M8x25 zap. hl. 4ks šroub M8x25 válc.hl 6ks - matice M8 6ks podložka 8,4 6ks šroub M10x35 6ks podložka 10,5 4ks zaslepovací krytka Montážní sada MYCRO PL/ nezvedací Sada včetně: 2ks - závit. deska 25x ks šroub M8x25 válc.hl 2ks šroub M8x25 zap.hl 6ks - matice M8 6ks podložka 8,4 6ks šroub M10x35 6ks podložka 10,5 1ks konzola 2ks nýt trhací 6x12 2ks zaslepovací krytka SADA PRO NOVÝ PŘEDNÍ SLOUP Montážní sada MYCRO ZP/ nezvedací Sada včetně: 2ks - závit. deska 25x ks šroub M8x25 zap. hl. 4ks šroub M8x25 válc.hl 6ks - matice M8 6ks podložka 8,4 6ks šroub M10x30 6ks podložka 10, Montážní sada MYCRO PP/ nezvedací 2ks - závit. deska 25x ks šroub M8x25 válc.hl 2ks šroub M8x25 zap.hl 6ks - matice M8 6ks podložka 8,4 6ks šroub M10x35 6ks podložka 10,5 1ks konzola 2ks nýt trhací 6x12 2ks zaslepovací krytka SADA PRO NOVÝ PŘEDNÍ SLOUP actual 03/2014

48 SLOUPY HLINÍKOVÉ ROHOVÉ MONTÁŽNÍ SADY MYCRO NEZVEDACÍ DÍLY PRO VODÍCÍ PROFIL MYCRO Název Nákres Konzola přední pro zakončení shrnovačky Deska závitová 25 x 8-160, 3 x M10, pozink

49 SLOUPY HLINÍKOVÉ ROHOVÉ MONTÁŽNÍ SADY MYCRO ZVEDACÍ DÍLY PRO VODÍCÍ PROFIL MYCRO ZVEDACÍ / PRO ZVEDACÍ SLOUPKY S PLYN. VZPĚROU DG Název Nákres Montážní sada MYCRO ZL zvedací Sada včetně: 1ks - momtážní díl ZL 2ks - závit. deska 25x8x200/75 6ks šroub M10x35 šestihr. hl. 6ks podložka 10,5 SADA PRO NOVÝ PŘEDNÍ SLOUP Montážní sada MYCRO PL/ zvedací Sada včetně: 1ks - momtážní díl PL 2ks - závit. deska 25x8x160/60 6ks šroub M10x35 šestihr. hl. 6ks podložka 10, Montážní sada MYCRO ZP/ zvedací Sada včetně: 1ks - momtážní díl ZP 2ks - čep naváděcí 2ks - závit. deska 25x8x200/75 6ks šroub M10x35 šestihr. hl. 6ks podložka 10,5 SADA PRO NOVÝ PŘEDNÍ SLOUP Montážní sada MYCRO PP/ zvedací Sada včetně: 1ks - momtážní díl PL 2ks - závit. deska 25x8x160/60 6ks šroub M10x35 šestihr. hl. 6ks podložka 10,5

50 SLOUPY HLINÍKOVÉ ROHOVÉ MONTÁŽNÍ SADY MYCRO ZVEDACÍ DÍLY PRO VODÍCÍ PROFIL MYCRO ZVEDACÍ / PRO ZVEDACÍ SLOUPKY S PLYN. VZPĚROU DG Název Nákres Konzola (L) pro zavětr.před. čela Konzola (P) pro zavětr.před. čela Čep pro konzolu Deska závitová 65 / 35 Šroub M8x16, šestihr.hlava Podložka 8 pružná

51 SLOUPY HLINÍKOVÉ ROHOVÉ MONTÁŽNÍ SADY ALTO ZVEDACÍ DÍLY PRO VODÍCÍ PROFIL ALTO ZVEDACÍ / PRO ZVEDACÍ SLOUPKY S PLYN..VZPĚROU DG Název Nákres Montážní sada ALTO ZL sada obsahuje: 3ks šroub M10x35 zapušť. 3ks šroub M10x30 šestihr. 3ks podložka10 SADA PRO NOVÝ PŘEDNÍ SLOUP Montážní sada ALTO PL sada obsahuje: 1ks závit deska 25x ks šroub M10x35 zapušť. 3ks šroub M10x30 šestihr. 3ks podložka Montážní sada ALTO ZP sada obsahuje: 3ks šroub M10x35 zapušť. 3ks šroub M10x30 šestihr. 3ks podložka10 SADA PRO NOVÝ PŘEDNÍ SLOUP Montážní sada ALTO PP sada obsahuje: 1ks závit deska 25x ks šroub M10x35 zapušť. 3ks šroub M10x30 šestihr. 3ks podložka10 actual 12/2013

52 SLOUPY HLINÍKOVÉ ROHOVÉ MONTÁŽNÍ SADY ALTO ZVEDACÍ DÍLY PRO VODÍCÍ PROFIL MYCRO ZVEDACÍ / PRO ZVEDACÍ SLOUPKY S PLYN. VZPĚROU DG Název Nákres PL PP Plech naváděcí pro (PL) Plech naváděcí pro (PP) Plech naváděcí pro (ZP,ZL) Konzola (L) pro zavětr.před. čela Konzola (P) pro zavětr.před. čela Čep pro konzolu Deska závitová 65 / 35 Šroub M8x16, šestihr.hlava Podložka 8 pružná Profil přírodní okop. Al 50x PVC těs. 3jaz. l= Profil boč.lem. (U 35x30,2x2,8),elox

53 SLOUPY HLINÍKOVÉ ROHOVÉ MONTÁŽNÍ SADY ALTO NEZVEDACÍ DÍLY PRO VODÍCÍ PROFIL ALTO NEZVEDACÍ Název Nákres Mont.sada ALTO (ZL,ZP) nezvedací Sada obsahuje: 1ks - montážní deska ZL 2ks - závit.deska 25x8x200/75 6ks - šroub M10x35 šestihr. 12ks - podložka10,5 6ks - šroub m10x30,válc.hlava 6ks - matice M10 šestihr. 6ks - zaslepovací krytka 18, Montážní sada ALTO PL nezvedací Sada obsahuje: 1ks - montážní deska PL 2ks - závit.deska 25x8x200 6ks - šroub M10x35 šestihr. 4ks - matice M10 šestihr. 10ks - podložka 10,5 4ks - šroub M10x30 válc. 2ks - zaslep. krytka 18,4 3ks - nýt 6 x 12 St/St, pozink 1ks - M8 x 16 šestihr. 1ks - podložka 8 1ks - závit. deska 40x18-6 Montážní sada ALTO PP nezvedací Sada obsahuje: 1ks - montážní deska PP 2ks - závit.deska 25x8x200 6ks - šroub M10x35 šestihr. 4ks - matice M10 10ks - podložka 10,5 4ks - šroub M10x30 2ks - zaslep. krytka 3ks - nýt 6 x 12 St/St, pozink 1ks - M8 x 16 šestihr. 1ks - podložka 8 1ks - závit. deska 40x18-6 SADA PRO NOVÝ PŘEDNÍ SLOUP SADA PRO NOVÝ PŘEDNÍ SLOUP actual 03/2014

54 SLOUPY HLINÍKOVÉ ROHOVÉ MONTÁŽNÍ SADY KUBUS LIGHT NEZVEDACÍ DÍLY PRO VODÍCÍ PROFIL KUBUS LIGHT NEZVEDACÍ Název Nákres Montážní sada KUBUS LIGHT ZL sada obsahuje: 1ks - montážní deska ZL 1ks - závit.deska 20x8x200/75 1ks - závit.deska 25x8x200/75 6ks - šroub M10x35 šestihr.. 12ks - podložka 10,5 kruh. 6ks - šroub M10x30 válc.. 6ks - matice M10 šestihr. 6ks - zaslepovací krytka 18, Montážní sada KUBUS LIGHT ZP sada obsahuje: 1ks - montážní deska ZP 1ks - závit.deska 20x8x200/75 1ks - závit.deska 25x8x200/75 6ks - šroub M10x35 šestihr.. 12ks - podložka 10,5 kruh. 6ks - šroub M10x30 válc.. 6ks - matice M10 šestihr. 6ks - zaslepovací krytka 18, Montážní sada KUBUS LIGHT PL sada obsahuje: 1ks - montážní deska PL 1ks - závit.deska 20x8x200/75 1ks - závit.deska 25x8x200/75 6ks - šroub M10x35 šestihr.. 10ks - podložka 10,5 kruh. 4ks - šroub M10x30 válc.. 4ks - matice M10 šestihr. 2ks - nýt trhací 6,0x12 2ks - zaslepovací krytka 18,4 SADA PRO NOVÝ PŘEDNÍ SLOUP Montážní sada KUBUS LIGHT PP sada obsahuje: 1ks - montážní deska PP 1ks - závit.deska 20x8x200/75 1ks - závit.deska 25x8x200/75 6ks - šroub M10x35 šestihr.. 10ks - podložka 10,5 kruh. 4ks - šroub M10x30 válc.. 4ks - matice M10 šestihr. 2ks - nýt trhací 6,0x12 2ks - zaslepovací krytka 18,4 SADA PRO NOVÝ PŘEDNÍ SLOUP

55 SLOUPY HLINÍKOVÉ ROHOVÉ W1 = 39,1 cm 3 W2 = 70,4 cm 3 Materiál: EN AW 6005 T6 W1 = 31,62 cm 3 W2 = 22,9 cm 3 Materiál: EN AW 6005 T ROZMÍSTĚNÍ SLOUPKŮ Přední pravý Zadní pravý VARIANTA 1 VARIANTA 2 Přední levý Zadní levý Sada obsahuje: 1ks - U profil 65/800 4ks - šroub M14x40 DIN 912 4ks - matice M14 DIN ks podložka A15 DIN 125 4ks podložka 15 DIN Sada obsahuje: 2ks - U profil 35/800 4ks - šroub M14x40 DIN 912 4ks - matice M14 DIN ks podložka A15 DIN 125 4ks podložka 15 DIN 433 Název Materiál povrch Délka Q kg / m Sloup zadní Al 255 x 35 Al přírodní , Sloup zadní Al 255 x 35 Al elox , Sloup přední Al 135 / 175 x 35 Al přírodní , Sloup přední Al 135 / 175 x 35 Al elox , Montážní sada pro rám zadní sloup ocel pozink Spojovací mater Montážní sada pro rám přední sloup ocel pozink je součástí dod. 06/2006

56 SLOUPY HLINÍKOVÉ ROHOVÉ PŘÍSLUŠENSTVÍ MONTÁŽNÍ SADY Montážní sady včetně montážních uzlů, zavětrování, výpočtu výšky Al sloupů jsou podrobně zpracovány na (Montážní návody ) VARIANTA 1 VARIANTA 2 PŘEHLED MONTÁŽNÍCH SAD PRO VODÍCÍ PROFIL ALTO 150; AL SLOUPY MONT.SADA PRO ZVEDACÍ STŘECHU varianta Mont.sada (PL) pro sloupy Al přední Mont.sada (PP) pro sloupy Al přední Mont.sada (ZL) pro sloupy Al zadní Mont.sada (ZP) pro sloupy Al zadní Plech naváděcí pro (PL) Plech naváděcí pro (PP) Plech naváděcí pro (ZP,ZL)- 2ks Konzola (L) pro zavětr.před. čela Konzola (P) pro zavětr.před.čela Čep pro konzolu Deska závitová 65 / 35 MONT.SADA PRO ZVEDACÍ STŘECHU varianta 2 SINGLE Mont.sada (PL) pro sloupy Al zadní Mont.sada (PP) pro sloupy Al zadní Mont.sada (ZL) pro sloupy Al zadní Mont.sada (ZP) pro sloupy Al zadní Plech naváděcí - 4ks Konzola (L) pro zavětr.před. čela Konzola (P) pro zavětr.před.čela Čep pro konzolu Deska závitová 65 / 35 MONT. SADA PRO ZVEDACÍ STŘECHU varianta 2 TWIN Mont.sada (PP,ZL) pro sloupy Al zadní Mont.sada (PL,ZP) pro sloupy Al zadní Plech naváděcí 4ks MONT.SADA PRO NEZVED.STŘECHU varianta Mont.sada (PL,PP) pro sloupy Al přední Mont.sada (ZL,ZP) pro sloupy Al zadní Konzola (L) pro zavětr.předního čela Konzola (P) pro zavětr.před.čela Čep pro konzolu Deska závitová 65 / 35 MONT. SADA PRO NEZVED.STŘECHU varianta Mont.sada universální (PL,PP,ZL,ZP) pro sloupy Al zadní Konzola (L) pro zavětr.předního čela Konzola (P) pro zavětr.před.čela Čep pro konzolu Deska závitová 65 / 35 PŘEHLED MONTÁŽNÍCH SAD PRO VODÍCÍ PROFIL KUBUS LIGHT; AL SLOUPY Mont.sada (PL) pro Al sloupy přední - nezvedací Mont.sada (PP) pro Al sloupy přední - nezvedací Mont.sada (ZL) pro Al sloupy zadní - nezvedací Mont.sada (ZP) pro Al sloupy zadní - nezvedací Mont.sada (PP,ZL) pro Al sloupy zadní - nezvedací Mont.sada (PL,ZP) pro Al sloupy zadní - nezvedací 02/2007

57 SLOUPY HLINÍKOVÉ ROHOVÉ - PŘÍSLUŠENSTVÍ - MONTÁŽNÍ SADY DÍLY PRO SHRNOVACÍ STŘECHU PRO VODICÍ PROFIL ALTO 150 Název Nákres Mont.sada (ZL,ZP) pro ALTO 150 pro Al sloupy (Z)-nezvedací sada se skládá z: 1 ks deska 2 ks destička závitová 25 x 8 x Mont.sada (PL,PP) pro ALTO 150 pro Al sloupy (P)-nezvedací sada se skládá z: 1 ks deska 2 ks destička závitová 25 x 8 x Mont.sada (ZL) pro ALTO 150 pro Al sloupy (Z)-zvedací Mont.sada (ZP) pro ALTO 150 pro Al sloupy (Z)-zvedací Mont.sada (PL) pro ALTO 150 pro Al sloupy (Z)-zvedací Mont.sada (PP) pro ALTO 150 pro Al sloupy (Z)-zvedací Mont.sada (PL) pro ALTO 150 pro Al sloupy (P)-zvedací Mont.sada (PP) pro ALTO 150 pro Al sloupy (P)-zvedací Plech naváděcí pro (PL) 02/2007

58 SLOUPY HLINÍKOVÉ ROHOVÉ - PŘÍSLUŠENSTVÍ - MONTÁŽNÍ SADY DÍLY PRO SHRNOVACÍ STŘECHU PRO VODICÍ PROFIL ALTO Plech naváděcí pro (PP) Plech naváděcí pro (ZP,ZL) Konzola (L) pro zavětr.před. čela Konzola L pro zavětr. před. čela, pozink - pevná střecha Konzola (P) pro zavětr.před. čela Čep pro konzolu Deska závitová 65 / 35 07/2012

59 SLOUPY HLINÍKOVÉ ROHOVÉ - PŘÍSLUŠENSTVÍ - MONTÁŽNÍ SADY DÍLY PRO SHRNOVACÍ STŘECHU PRO VODICÍ PROFIL KUBUS LIGHT - NEZVEDACÍ Název Nákres Mont.sada ZL pro KUBUS LIGHT pro Al sloupy (Z) - nezvedací Sada obsahuje: 1 ks montážní deska 1 ks destička závitová 20 x 8 x ks destička závitová 25 x Mont.sada PL pro KUBUS LIGHT pro Al sloupy (P) - nezvedací Sada obsahuje: 1 ks montážní deska 1 ks destička závitová 20 x 8 x ks destička závitová 25 x Mont.sada ZP pro KUBUS LIGHT pro Al sloupy (Z) - nezvedací Sada obsahuje: 1 ks montážní deska 1 ks destička závitová 20 x 8 x ks destička závitová 25 x Mont.sada PP pro KUBUS LIGHT pro Al sloupy (P) - nezvedací Sada obsahuje: 1 ks montážní deska 1 ks destička závitová 20 x 8 x ks destička závitová 25 x /2008

60 SHRNOVACÍ PLACHTOVÉ KONSTRUKCE VERSUS OMEGA MYCRO DÍLY PRO VODÍCÍ PROFIL MYCRO PRO SLOUPY HLINÍKOVÉ ROHOVÉ Název Nákres Mont.sada MYCRO ZL pro sloupy Al rohové Sada včetně: 2ks - závit. deska 25x ks šroub M8x25 zap. hl. 4ks šroub M8x25 válc.hl 6ks - matice M8 6ks podložka 8,4 6ks šroub M10x30 6ks podložka 10,5 Mont.sada MYCRO PL pro sloupy Al rohové Sada včetně: 2ks - závit. deska 25x ks šroub M8x25 válc.hl 6ks - matice M8 6ks podložka 8,4 4ks šroub M10x35 2ks šroub M10x30 6ks podložka 10,5 1ks konzola 2ks nýt trhací 6x12 Mont.sada MYCRO ZP pro sloupy Al rohové Sada včetně: 2ks - závit. deska 25x ks šroub M8x25 zap. hl. 4ks šroub M8x25 válc.hl 6ks - matice M8 6ks podložka 8,4 6ks šroub M10x30 6ks podložka 10,5 Mont.sada MYCRO PP pro sloupy Al rohové Sada včetně: 2ks - závit. deska 25x ks šroub M8x25 válc.hl 6ks - matice M8 6ks podložka 8,4 4ks šroub M10x35 2ks šroub M10x30 6ks podložka 10,5 1ks konzola 2ks nýt trhací 6x12 07/20012

61 SHRNOVACÍ PLACHTOVÉ KONSTRUKCE VERSUS OMEGA MYCRO DÍLY PRO VODÍCÍ PROFIL MYCRO PRO SLOUPY HLINÍKOVÉ ROHOVÉ Název Nákres Konzola přední pro zakončení shrnovačky Deska závitová 25 x 8-160, 3 x M10, pozink 07/2012

62 SHRNOVACÍ PLACHTOVÉ KONSTRUKCE VERSUS OMEGA MYCRO DÍLY PRO VODÍCÍ PROFIL MYCRO PRO SLOUPY HLINÍKOVÉ ROHOVÉ, ZVEDACÍ Název Nákres Montážni sada MYCRO zvedací ZL pro Al sloupy (Z),plyn.vzp. Sada včetně: 2ks - závit. deska 25x ks šroub M10x30 6ks podložka 10, Montážni sada MYCRO zvedací PL pro Al sloupy (Z),plyn.vzp. Sada včetně: 2ks - závit. deska 25x ks šroub M10x30 6ks podložka 10, Montážni sada MYCRO zvedací ZP pro Al sloupy (Z),plyn.vzp. Sada včetně: 2ks - závit. deska 25x ks šroub M10x30 6ks podložka 10, Montážni sada MYCRO zvedací PP pro Al sloupy (Z),plyn.vzp. Sada včetně: 2ks - závit. deska 25x ks šroub M10x30 6ks podložka 10,5

63 SLOUPY HLINÍKOVÉ ROHOVÉ LEHKÉ Výztuha U 35,5x Spojovací materiál je součástí dodávky Název Materiál povrch Q kg / m Sloup zadní Al 128 x 35 Al přírodní 3, Sloup zadní Al 128 x 35 Al elox 3, Sloup přední Al 90 / 70 x 35 Al přírodní 2, Sloup přední Al 90 / 70 x 35 Al elox 2, Montážní sada pro rám -výztuha U 35,5x ocel pozink 09/2010

64 SLOUPY HLINÍKOVÉ ROHOVÉ LEHKÉ PEVNÁ STŘECHA - MONT.SADY PP ZP /2010

65 SLOUPY HLINÍKOVÉ ROHOVÉ LEHKÉ PEVNÁ STŘECHA - MONT.SADY DÍLY PRO PEVNOU STŘECHU PRO SLOUPY HLINÍKOVÉ ROHOVÉ LEHKÉ Název Nákres Mont.sada ZL pro pevnou střechu pro sloupy Al rohové lehké Sada včetně: závit.desky , dist. podlož a spoj.materiálu Mont.sada PL pro pevnou střechu pro sloupy Al rohové lehké Sada včetně: závit.desky , dist. podlož a spoj.materiálu Mont.sada ZP pro pevnou střechu pro sloupy Al rohové lehké Sada včetně: závit.desky , dist. podlož a spoj.materiálu Mont.sada PP pro pevnou střechu pro sloupy Al rohové lehké Sada včetně: závit.desky , dist. podlož a spoj.materiálu. 11/2010

66 SLOUPY HLINÍKOVÉ ROHOVÉ LEHKÉ PEVNÁ STŘECHA - MONT.SADY DÍLY PRO PEVNOU STŘECHU PRO SLOUPY HLINÍKOVÉ ROHOVÉ LEHKÉ Název Nákres Distanční podložka, (je součástí montážních sad) ocel pozink Spojka příčná středová, 80 x 80, ocel pozink Spojka pro vodicí profil a příčník L s Top, sada, ocel pozink Spojka pro vodicí profil a příčník P s Top, sada, ocel pozink 11/2010

67 SLOUPY HLINÍKOVÉ ROHOVÉ LEHKÉ PEVNÁ STŘECHA - MONT.SADY DÍLY PRO PEVNOU STŘECHU PRO SLOUPY HLINÍKOVÉ ROHOVÉ LEHKÉ Název Nákres Držák trubky 35-krajní, sada, ocel pozink Držák trubky 35- -středový, sada, ocel pozink Držák trubky, gum.díl pro Trubka ø 35 x 2,5 11/2010

68 SLOUPY HLINÍKOVÉ ROHOVÉ LEHKÉ PEVNÁ STŘECHA - MONT.SADY DÍLY PRO PEVNOU STŘECHU PRO SLOUPY HLINÍKOVÉ ROHOVÉ LEHKÉ Název Nákres Kapsa pro plachtové konstrukce - nýtovací, ocel pozink Kapsa pro plachtové konstrukce - šroubovací, ocel pozink Oko pro bočnice s lem.uzávěry, sada Oko pro zadní čelo s lem.uzávěry, sada 11/2010

69 ZVEDACÍ SLOUPKY HESTAL LIFTMASTER Liftmaster 770 je mechanický zdvihací systém, u něhož lze pomocí kloubového mechanismu plynule zvednout střechu vozu až o 400. Standardní délka sloupku činí 2750, v případě potřeby může být upravena v 50 krocích až na minimální délku Liftmaster 770 se nýtuje k nosnému rohovému prvku nástavby. Nosnost sloupku je 250 kg, při použití 4 ks sloupků Liftmaster 770 je maximální přípustná váha střechy 1000 kg. Prostor pro umístění sloupku HESTAL LIFTMASTER 770 v profilu sloupu rohového zadního Al xxx Zcela spuštěná střecha dosedne při jízdě na tělo sloupku Liftmaster 770, takže je odlehčena kloubová mechanika. Ruční páka je zajištěna pružinou proti samovolnému vychylování. Díky dodatečné aretaci zdvihu je přípustná jízda se střechou zvednutou až o 120. Spuštění střechy se provádí spouštěcím tlačítkem, rychlost spouštění střechy je dána ovládací silou vyvíjenou na páku. Každým pohybem páky dochází ke zvednutí střechy až o 50. L min. L max. Materiál / povrch ocel / kataforéze 17,5 06/2006

70 ZVEDACÍ SLOUPKY DG DG je mechanický zdvihací systém, u něhož lze pomocí kloubového mechanismu plynule zvednout střechu vozu až o 400. Standardní délka sloupku činí Sloupek DG se nýtuje k nosnému rohovému prvku nástavby. Materiál / povrch ocel / kataforéze Montáž zvedacího sloupku DG do Al rohového sloupu H L S H1 LB ST , Plynová vzpěra 400 / 900N,ND pro sl.zved Protikus k montážní sadě zvedací pro DG sloupek, pro jednostr.zvedání Montáž pro přední sloupek, výklopné provedení - pouze 1 čep Montáž pro zadní sloupek, pevné provedení - dva čepy 02/2015
