SERVISNÍ BULLETIN INFORMACE K SERVISNÍ KAMPANI

Transkript

1 SERVISNÍ BULLETIN INFORMACE K SERVISNÍ KAMPANI VZTAHUJE SE NA MODELY : FP270, FP280, FP290 SKUPINA / PODSKUPINA: SKLÍZECÍ ŘEZAČKY VĚC: KAMPAŇ H32 (2010) TOP UPGRADE - ÚPRAVA SBĚRAČE FP200 POPIS: Tato kampaň popisuje úpravy sběrače trávy série FP200: ÚNOR Strana 1/23 CZ Problémy: 1. Špatný přenos materiálu mezi prsty sběrače a šnekovým dopravníkem, což bylo zapříčiněno ohnutými nebo zlomenými prsty. 2. Nedostatečná rychlost prstů sběrače, což vedlo ke špatnému plnění a předčasné poruše prstů sběrače. 3. Agresivní pohyb vzdušných zábran a písnice ovládání zasouvání prstů při aktivaci zpětného chodu 4. Pomalý pohyb pístnice ovládání kol sběrače, což bylo zapříčiněno vnitřní netěsností přídavného ventilu. 5. Systém stavitelných prstů trpí častými poruchami, což je způsobené nadměrným opotřebením pouzder, která se uvolní v držáku prstů. ŘEŠENÍ: VE VÝROBĚ: Zlepšení bylo v produkci vyřešeno následovně: 1. Prsty sběrače se ohnuly či upadly. U prstů sběrače se změnil materiál a doplnili se o podpory ve výrobě zavedeno od sériového čísla xx Nedostatečná rychlost sběrače. Byl přidán senzor rychlosti sběrače a jeho ochranný kryt ve výrobě zavedeno od sériového čísla xx Agresivní pohyb hydraulicky ovládaných součástí. Na přívodní hydraulickou větev z řezačky byla vložena clona o vnitřním průměru 1 mm ve výrobě zavedeno od sériového čísla xx

2 4. Pomalé pohyby pístnice. Byl přidán nový zpětný ventil ve výrobě zavedeno od sériového čísla xx Systém stavitelných prstů selhával. Pouzdra jsou již přilepena k držákům prstů ve výrobě zavedeno od sériového čísla xx SERVIS: Tato kampaň je spojena s kampaněmi H33 a H34 a je organizována TOP UPGRADE Teamem zaslání potřebných dílů ke zmíněným kampaním. Upozornění: NEOBĚDNÁVEJTE SI SAMI ŽÁDNÉ DÍLY. Jejich následné nárokování / reklamace nebudou akceptovány. V případě jakýchkoliv dotazů kontaktujte Technický servis ZT New Holland Agrotec a.s. Hustopeče. Na všech strojích, pro které platí následující opravy, je nezbytné tyto zlepšení provést. Poznámka: Kampaně H33 a H34 musí být řešeny společně s kampaní H32, jelikož cestovní náklady jsou uznány pouze u kampaně H33. Náklady na cestovné nejsou součástí kampaně H34. Opravy se dělí do šesti různých kapitol. Úroveň 4 má dvě různé části. Ne na všech strojích se budou provádět úpravy ze všech šesti kapitol. Úroveň 1 FP270 prsty sběrače se ohýbají nebo lámou: Úroveň 2 FP280 prsty sběrače se ohýbají nebo lámou: Úroveň 3 FP290 prsty sběrače se ohýbají nebo lámou: Namontujte novou podpěru prstů a vyměňte příslušné díly. Spojte tuto opravu s opravou z kapitoly 4. Na straně 7 najdete pokyny k opravě. Úroveň 4. Úroveň 4A nedostatečná rychlost sběrače: Namontujte nový senzor rychlosti přiháněče a jeho kryt. Viz pokyny k opravě na straně 9. Úroveň 4B agresivní pohyb hydraulicky ovládaných součástí: Namontujte clonu o průchodnosti 1 mm na přívodní hydraulickou větev z řezačky. Viz pokyny k opravě na straně 12. Úroveň 5. Pomalý pohyb pístnice: Opravte hydraulický systém montáží nových zpětných ventilů. Viz pokyny k opravě na straně 14. Úroveň 6. Porucha systému stavitelných prstů: Namontujte a nalepte nová pouzdra na držáky prsů. Viz pokyny k opravě na straně CZ

3 Platné pro stroje: Výrobní číslo Dealer Číslo kampaně Popis Ukončení kampaně Provedeno Zaslán reklamační protokol Arbo Klatovy Meclov H32 (2010) Top Upgrade - FP270 Pick Up General Upgrade 31/12/2010 No No Opall PD Gbely H32 (2010) Top Upgrade - FP270 Pick Up General Upgrade 31/12/2010 No No Arbo Klatovy Mr. Bílý H32 (2010) Top Upgrade - FP270 Pick Up General Upgrade 31/12/2010 No No Opall Budča H32 (2010) Top Upgrade - FP270 Pick Up General Upgrade 31/12/2010 No No 273N50004 Agrima Žatec ZS Skalsko H32 (2010) Top Upgrade - FP270 Pick Up General Upgrade 31/12/2010 No No Opall Budča H33 (2010) Top Upgrade - FR9000 General Upgrade 31/12/2010 No No Agrima Žatec ZS Skalsko H33 (2010) Top Upgrade - FR9000 General Upgrade 31/12/2010 No No Arbo Klatovy Meclov H33 (2010) Top Upgrade - FR9000 General Upgrade 31/12/2010 No No Arbo Klatovy Mr. Bílý H33 (2010) Top Upgrade - FR9000 General Upgrade 31/12/2010 No No Opall PD Gbely H34 (2010) Top Upgrade - Row Guidance Kit Upgrade 31/12/2010 No No Opall PD Gbely H33 (2010) Top Upgrade - FR9000 General Upgrade 31/12/2010 No No 3 CZ

4 VZTAHUJE SE NA TYTO DÍLY: Níže uvedené čísla dílů nesmí být objednány přes ASAP. Příslušné objednávky dílů vám budou automaticky zaslány. Popis Kusů Číslo dílu Úroveň 1 FP270: Sada dílů pro zesílení prstů sběrače Úroveň 2 FP280: Sada dílů pro zesílení prstů sběrače Úroveň 3 FP290: Sada dílů pro zesílení prstů sběrače Úroveň 4 (4A a 4B): Senzor rychlosti sběrače a clona Úroveň 5: Sada dílů pro úpravu hyd. systému Úroveň 6: Sada pouzder držáků prstů 1 CMAG00H32A 1 CMAG00H32B 1 CMAG00H32C 1 CMAG00H32D 1 CMAG00H32E 1 CMAG00H32F ČASOVÁ NORMA: Popis Čas (hodiny) Číslo opravy Úroveň 1 FP270: Zesílení prstů sběrače Úroveň 2 FP280: Zesílení prstů sběrače Úroveň 3 FP290: Zesílení prstů sběrače Úroveň 4 (4A a 4B): Montáž senzoru rychlosti sběrače a clony Úroveň 5: Úprava hydraulického systému Úroveň 6: Výměna pouzder držáků prstů H H H H H H CZ

5 VÍCENÁKLADY: Popis Úroveň 6: Drobný materiál Euro CESTOVNÍ VÍCENÁKLADY: Cestovní náklady nelze nárokovat na kampaň H32 sběrače FP200, kde je součástí řezačka FR9000, která též spadá pod kampaně H33 a H34. Vyjímaje: V případech, kde sběrač FP200 je spojen se strojem FR9000, který nespadá pod kampaně H33 a H34. Popis Čas (hodiny) Číslo opravy Náklady na cestu Pouze po schválení TOP UPGRADE Team managerem REKLAMAČNÍ ŘÍZENÍ: Reklamační protokoly budou řešeny běžným způsobem : Causal Part No. 8CAMPH32 Fault Code 99H Claim Type 23. Poznámka: Za tuto kampaň předložte pouze jeden reklamační protokol, který zahrne všechny uskutečněné kapitoly oprav. DŮLEŽITÉ: V textu popisu servisní kampaně popište které úrovně kampaně byly na stroji provedeny. Příklad: "kapitoly 1, 4, 5 a 6 oprava byla provedena". TERMÍN DOKONČENÍ: Nejzazší termín pro ukončení kampaně je konec prosince VYŘAZENÉ DÍLY: Všechny odstraněné díly musí být již před sešrotováním znehodnoceny. 5 CZ

6 KAMPAŇ H32 ÚROVEŇ 1, 2 A 3 ZESÍLENÍ PRSTŮ PŘIHAŇEČE POKYNY K OPRAVĚ Před zahájením opravy, prosím, přečtěte všechny níže uvedené instrukce. Sada CMAG00H32A/B/C obsahuje: Sada Popis Kusů CMAG00H32A (FP270) Sada zesílení prstů 5 CMAG00H32B (FP280) Sada zesílení prstů 7 CMAG00H32C (FP290) Sada zesílení prstů 9 Každá sada pro zesílení prstů obsahuje následovní: Díl Popis Kusů Číslo dílu 1 Podpěra (zesílení) Šroub M8x Pojistná matice Obr Důležité: Zvedněte sběrač a zajistěte ho bezpečnostní pákou (1) a to na pravé i levé pístnici. Opatrně spusťte lištu na bezpečnostní páky. Obr Vhodně umístěte stroj v dílně či na tvrdé rovné ploše. Aktivujte parkovací brzdu. Vypněte motor a vytáhněte startovací klíček. 3. Zvedněte větrnou zábranu (1). 4. Napříč celou lištou demontujte vodící lišty prstů sběrače (2), tím se zpřístupní hřídele prstů. Obr. 3 6 CZ

7 5. Demontujte spojovací materiál prstů a namontujte nové podpory (1) s číslem dílu , nové šrouby (2) a matice (3), které byli součásti sady. Důležité: Pokud již sběrač pracoval na poli, je možné, že držák prstů může být již ohnutý. V tomto případě použijte vhodné kladivo na jeho narovnání. Docilte minimální mezery (1) mezi držákem a novou podporou. Obr V obráceném pořadí demontáže namontujte díly. Důležité: Na strojích, které spadají pod kapitolu 4A, MONTÁŽ SENZORU RYCHLOSTI SBĚ- RAČE SBĚRACÍHO ÚSTROJÍ, nemontujte nazpět ochranné plechy prstů sběrače (viz Obr. 5). Stroje, které spadají pod kapitolu 6, VÝMĚNA POUZDER DRŽÁKŮ PRSTŮ ŠNEKOVÉHO DOPRAVNÍKU, je nutné před další úpravou nastudovat instrukce kapitoly 5. Obr. 5 7 CZ

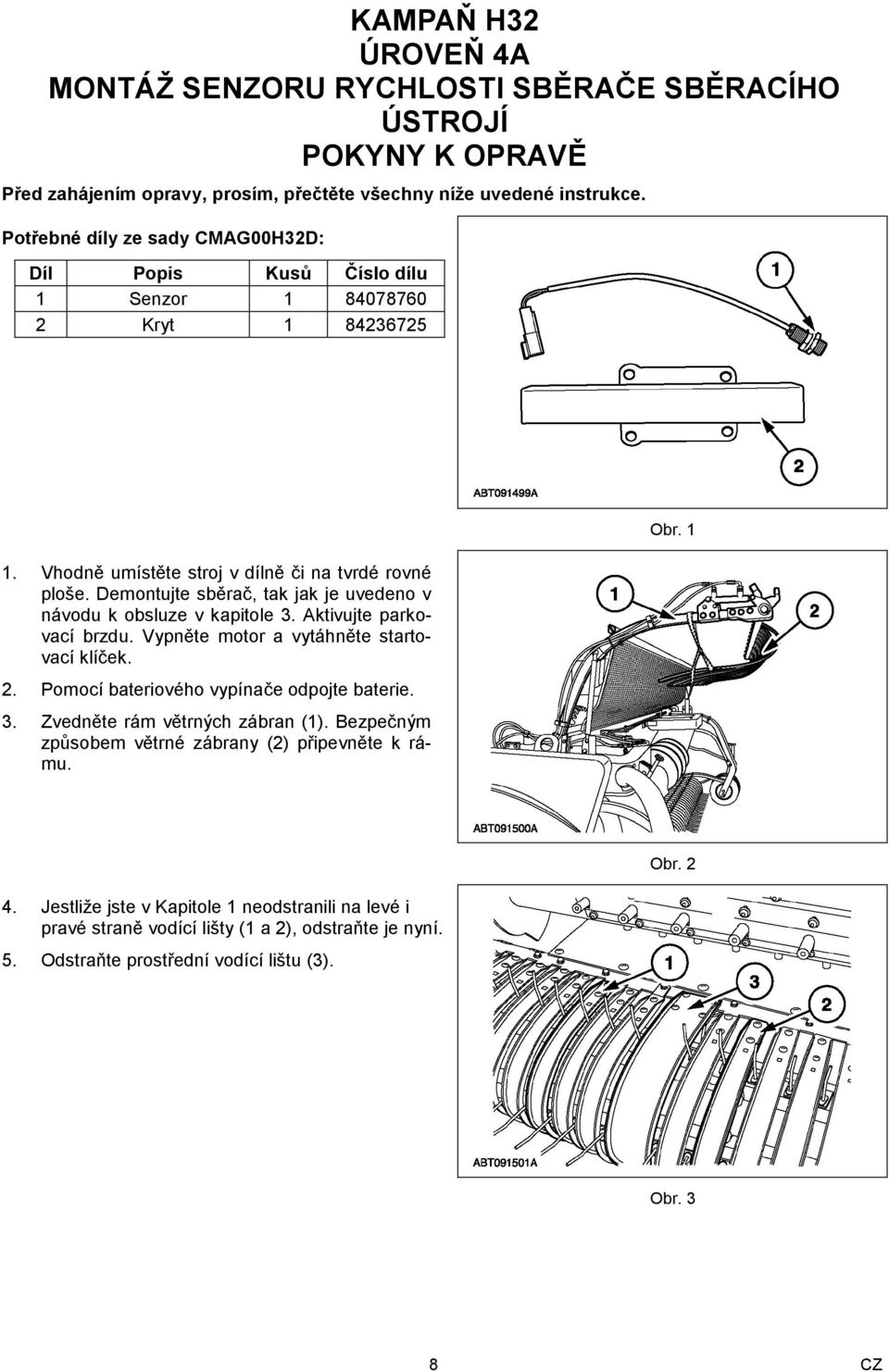

8 KAMPAŇ H32 ÚROVEŇ 4A MONTÁŽ SENZORU RYCHLOSTI SBĚRAČE SBĚRACÍHO ÚSTROJÍ POKYNY K OPRAVĚ Před zahájením opravy, prosím, přečtěte všechny níže uvedené instrukce. Potřebné díly ze sady CMAG00H32D: Díl Popis Kusů Číslo dílu 1 Senzor Kryt Vhodně umístěte stroj v dílně či na tvrdé rovné ploše. Demontujte sběrač, tak jak je uvedeno v návodu k obsluze v kapitole 3. Aktivujte parkovací brzdu. Vypněte motor a vytáhněte startovací klíček. 2. Pomocí bateriového vypínače odpojte baterie. 3. Zvedněte rám větrných zábran (1). Bezpečným způsobem větrné zábrany (2) připevněte k rámu. Obr Jestliže jste v Kapitole 1 neodstranili na levé i pravé straně vodící lišty (1 a 2), odstraňte je nyní. 5. Odstraňte prostřední vodící lištu (3). Obr. 2 Obr. 3 8 CZ

9 6. Demontujte a úplně vyřaďte plnící uzávěr (1) na vrchní straně převodovky sběrače. Důležité: Přes plnící otvor převodovky zkontrolujte, zda je jeden zub převodu k tomuto plnícímu otvoru středově umístěn. V případě potřeby pootočte sběračem. Poznámka: V případě, že hydraulický systém sběrače není připojený k žacímu ústrojí, je třeba volné spoje na zadních hydraulických hadicích zajistit proti svévolnému pohybu. Obr Namontujte nový senzor (1) s objednacím číslem , který byl součástí sady a namontujte ho do plnícího otvoru převodovky. Senzor pomalu zašroubujte tak daleko, až se lehce dotkne zubu převodu. Poté senzor o jednu celou otáčku vyšroubujte. V této správné poloze zajistěte senzor matkou (2) a to silou 10 Nm. Obr. 5 V zadní části sběrače: 8. Demontujte kryt (1). Obr Přestřihněte stahovací pásku (1) a kabelové vedení s konektorem X301 (2) dejte na rám sběrače. Poznámka: konektor X301 (2) má dva dráty: modrý drát 097 v konektoru pin 1 žlutý drát 096 v konektoru pin 2 Obr. 7 9 CZ

10 10. Umístěte konektor X301 (2) na horní část převodovky (1) směrem ke sběrači. 11. Spojte senzor (3) s konektorem X301 (2). 12. Povolte čtyři šrouby (4). Obr Nový kryt (3) s objednacím číslem , který je součástí sestavy, namontujte na převodovku (1) viz Obr Dejte kabelový svazek pod kryt. 16. Čtyřmi původními šrouby (2) připevněte kryt. 17. V obráceném pořadí demontáže namontujte díly sběrače. Poznámka: Dále již nemontujte celý sběrač na stroj a pokračujte další kapitolou opravy. Obr CZ

11 KAMPAŇ H32 ÚROVEŇ 4B INSTALACE HYDRAULICKÉ CLONY POKYNY K OPRAVĚ Před zahájením opravy, prosím, přečtěte všechny níže uvedené instrukce. Potřebné díly ze sady CMAG00H32D: Díl Popis Kusů Číslo dílu 1 Clona Odstraňte spojovací pásku (1), která drží hydraulické hadice pohromadě. Obr Odpojte hydraulickou hadici (3) na obou koncích (1 a 2). Tzn. před deskou D rychlovýměny a na straně sběrače. 3. Odstraňte spojovací pásku a hadici (3). Obr. 2 Obr CZ

12 4. Na rychlospojku (1) namontujte clonu (5) s objednacím číslem , které je součásti sady. Koncovku (2) hadice (3) spojte s clonou (5). 5. Opět hadici na straně sběrače připojte a jen rukou utáhněte koncovku hadice (4). Obr Natáhněte hadice ve směru od sběrače. Viz Obr Vyrovnejte hadice a potom pevně dotáhněte koncovku hadice (4, Obr. 4) 6. Sepněte vhodnou stahovací páskou všechny hydraulické hadice (z Obr. 5) dohromady. Obr CZ

13 KAMPAŇ H32 ÚROVEŇ 5 ÚPRAVA HYDRAULICKÉHO SYSTÉMU NA SBĚRAČÍCH S NASTAVITELNÝMI KOLY POKYNY K OPRAVĚ Před zahájením opravy, prosím, přečtěte všechny níže uvedené instrukce. Poznámka: V závislosti na volitelných hydraulických systémech, které mohou být namontovány na sběrači (stavitelné prsty šneku nebo sada pro zvedání šneku) čísla v tomto návodu na opravu nemusí zcela odpovídat variantě sběrače. Obsah sady CMAG00H32E: Díl Popis Ks Číslo dílu 1 Ventil šroubení Šroubení Šroubení Vhodně umístěte stroj v dílně či na tvrdé rovné ploše. Demontujte sběrač, tak jak je uvedeno v návodu k obsluze v kapitole 3. Aktivujte parkovací brzdu. Vypněte motor a vytáhněte startovací klíček. 2. Pomocí bateriového vypínače odpojte baterie. Obr Vytočte šroub a odpojte el. konektor (1) z ventilu. 4. Odpojte dvě hydraulické hadice (2) pro pohyblivá kola, dvě hydraulické hadice (3), které vedou ze stroje a další dvě hadice (4), které jsou z usměrňovače hmoty. Poznámka: Na strojích vybavených sadou pro zvedání šnekového dopravníku odpojte koncovky hadic z ventilu. 5. Odpojte (pokud jsou) dvě hadice (5), které jsou od prstů šneku a dvě T-šroubení (6). 6. Demontujte ventil z rámu. Obr Použijte původní šrouby a připevněte ventil těmito šrouby v děrách označených pozicí Přes upevněný ventil vhodně označte nové díry (závity), které vzniknou na rámu (2). 9. Demontujte ventil a na dvou vámi označených místech vyvrtejte v rámu díru o průměru 5 mm. 10. Do děr vyřezejte závit M6. Obr CZ

14 Na dvou nových ventilech (1) s číslem dílu : 11. Namontujte a dotáhněte dvě nova šroubení (2) s číslem dílu a to v místech označení 2A a 2B. Na jednom z těchto ventilů, které je označen jako A1: 12. Namontujte a dotáhněte dvě nová šroubení (3) s číslem dílu a to v místech označení 3A a 3B. Poznámka: Tyhle dva nové ventily jsou identické souměrné. Obr. 4 Na druhém novém ventilu, který bude označovaný jako A2: 13. Namontujte dva nové 90 šroubení (1) s číslem dílu a to v místech označení 3A a 3B a pouze rukou je dotáhněte. 14. Smontujte tyto dva ventily (A1) a (A2) na ventil (1) viz Obr. 6. Obr. 5 Obr CZ

15 15. Za pomocí původních šroubů namontujte ventil do nového místo na rámu. Poznámka: Ventil A2 (s 90 šroubením) musí být umístěn v té pozici, jak je uvedeno na Obr. 7. Obr Zvedněte rám větrných zábran (1). Bezpečným způsobem větrné zábrany (2) připevněte k rámu (1). 17. Povolte příchytky hadic (3) a dvě koncovky (4) na hydraulické pístnici. Obr Povolte příchytku hadic (1) tím pádem se povolí hadice od pístnice kol sběrače. Obr Povolte koncovky (1) na pravé straně pístnice. Obr CZ

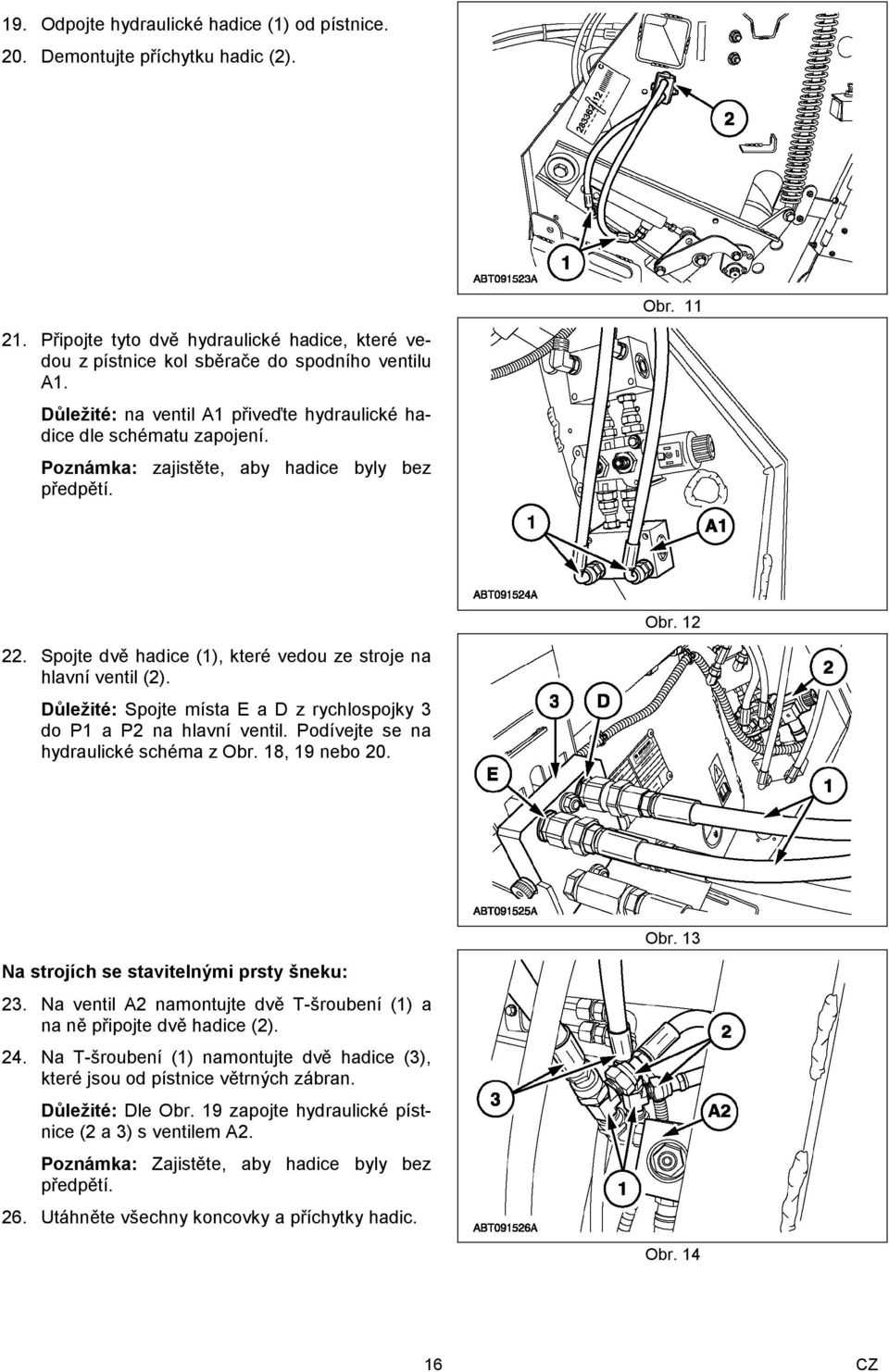

16 19. Odpojte hydraulické hadice (1) od pístnice. 20. Demontujte příchytku hadic (2). Obr Připojte tyto dvě hydraulické hadice, které vedou z pístnice kol sběrače do spodního ventilu A1. Důležité: na ventil A1 přiveďte hydraulické hadice dle schématu zapojení. Poznámka: zajistěte, aby hadice byly bez předpětí. Obr Spojte dvě hadice (1), které vedou ze stroje na hlavní ventil (2). Důležité: Spojte místa E a D z rychlospojky 3 do P1 a P2 na hlavní ventil. Podívejte se na hydraulické schéma z Obr. 18, 19 nebo 20. Obr. 13 Na strojích se stavitelnými prsty šneku: 23. Na ventil A2 namontujte dvě T-šroubení (1) a na ně připojte dvě hadice (2). 24. Na T-šroubení (1) namontujte dvě hadice (3), které jsou od pístnice větrných zábran. Důležité: Dle Obr. 19 zapojte hydraulické pístnice (2 a 3) s ventilem A2. Poznámka: Zajistěte, aby hadice byly bez předpětí. 26. Utáhněte všechny koncovky a příchytky hadic. Obr CZ

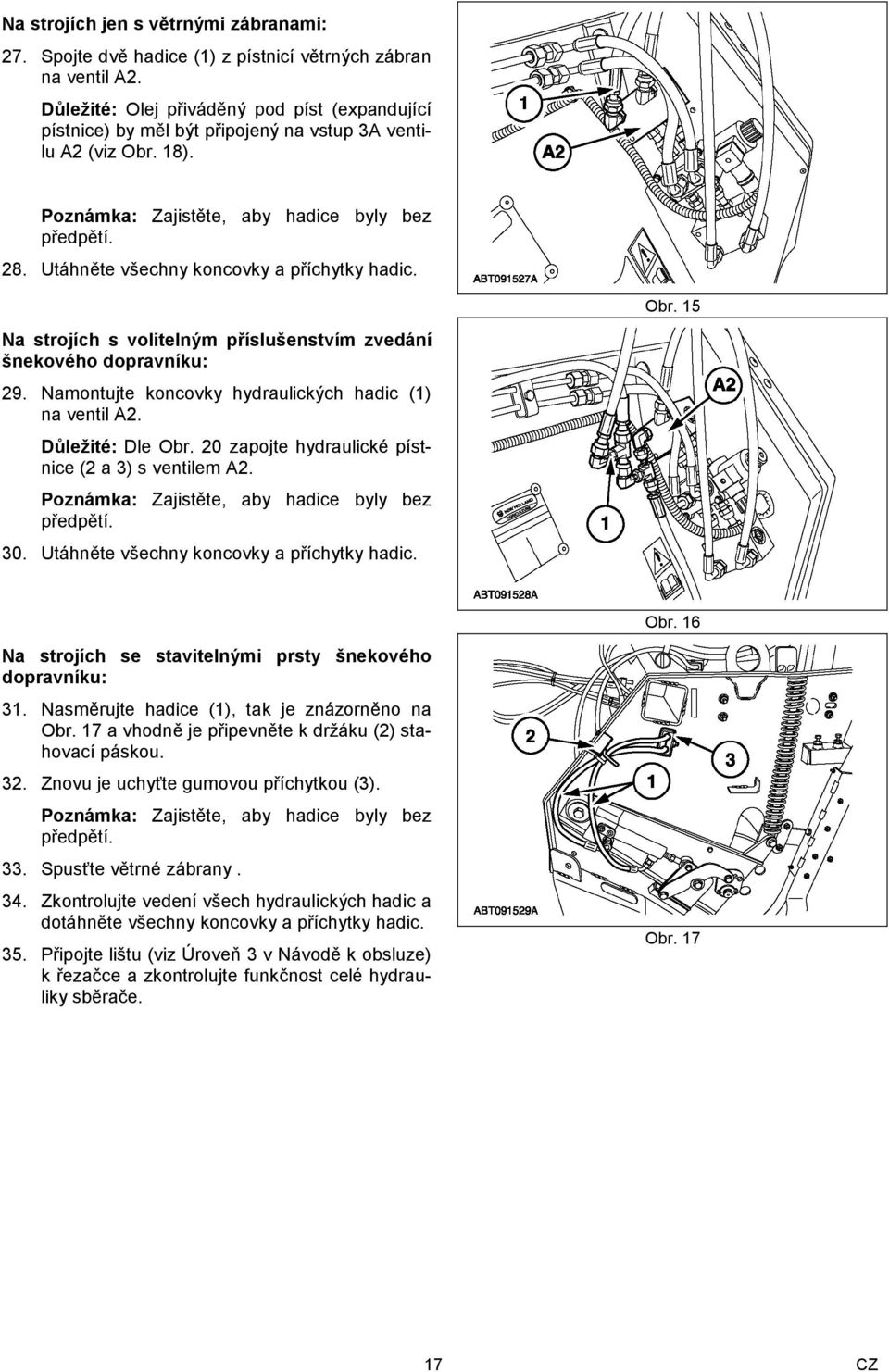

17 Na strojích jen s větrnými zábranami: 27. Spojte dvě hadice (1) z pístnicí větrných zábran na ventil A2. Důležité: Olej přiváděný pod píst (expandující pístnice) by měl být připojený na vstup 3A ventilu A2 (viz Obr. 18). Poznámka: Zajistěte, aby hadice byly bez předpětí. 28. Utáhněte všechny koncovky a příchytky hadic. Obr. 15 Na strojích s volitelným příslušenstvím zvedání šnekového dopravníku: 29. Namontujte koncovky hydraulických hadic (1) na ventil A2. Důležité: Dle Obr. 20 zapojte hydraulické pístnice (2 a 3) s ventilem A2. Poznámka: Zajistěte, aby hadice byly bez předpětí. 30. Utáhněte všechny koncovky a příchytky hadic. Obr. 16 Na strojích se stavitelnými prsty šnekového dopravníku: 31. Nasměrujte hadice (1), tak je znázorněno na Obr. 17 a vhodně je připevněte k držáku (2) stahovací páskou. 32. Znovu je uchyťte gumovou příchytkou (3). Poznámka: Zajistěte, aby hadice byly bez předpětí. 33. Spusťte větrné zábrany. 34. Zkontrolujte vedení všech hydraulických hadic a dotáhněte všechny koncovky a příchytky hadic. 35. Připojte lištu (viz Úroveň 3 v Návodě k obsluze) k řezačce a zkontrolujte funkčnost celé hydrauliky sběrače. Obr CZ

18 Schéma hydraulického zapojení pro stroje s nastavitelnými koly sběrače a s větrnými zábranami. Obr Pístnice kol sběrače. 2. Pístnice větrných zábran. Schéma hydraulického zapojení pro stroje s nastavitelnými koly sběrače, větrnými zábranami a stavitelných prstů šnekového dopravníku. Obr Pístnice kol sběrače. 2. Pístnice větrných zábran. 3. Pístnice ovládání prstů šnekového dopravníku. 18 CZ

19 Schéma hydraulického zapojení pro stroje s nastavitelnými koly sběrače, větrnými zábranami a systémem zdvihu šnekového dopravníku. Obr Pístnice nastavitelných kol. 2. Pístnice větrných zábran. 3. Pístnice zdvihu šnekového dopravníku. 19 CZ

20 KAMPAŇ H32 ÚROVEŇ 6 VÝMĚNA POUZDER PRSTŮ POKYNY K OPRAVĚ Před zahájením opravy, prosím, přečtěte všechny níže uvedené instrukce. Obsah sady CMAG00H32F: Díl Popis Ks Číslo dílu 1 Pouzdro Obr Zvedněte rám vzdušných zábran (1). Bezpečným způsobem vzdušné zábrany (2) připevněte k rámu. Obr Odpojte PTO pohon šnekového dopravníku (1) od převodovky lišty. Obr CZ

21 3. Demontujte kontrolní kryt (1). Obr Povolte šrouby (1) a demontujte prsty (2). Poznámka: Pro lepší přístup ke šroubům, pootočte šnekovým dopravníkem. Obr. 5 Na pravé straně smontovaných prstů šnekového dopravníku (pohled ve směru jízdy): 5. V případě, že je součástí zajišťovací podložka (1), narovnejte ji a vytočte šrouby (2). 6. Zopakujte demontáž i na levé straně. Poznámka: Pro lepší přístup ke šroubům, pootočte šnekovým dopravníkem. Obr Z vnitřní strany šnekového dopravníku demontujte hřídel prstů. Poznámka: Vyjmutí hřídele prstů proveďte prostrčením otvoru (2) v šnekovém dopravníku. 8. Vytáhněte hřídel otvorem. Poznámka: Poznamenejte si číslo a pořadí podložek na hřídeli. Obr CZ

22 9. K vyjmutí pouzder (1) z držáků (2) použijte vhodný nástroj (gumové kladivo, stahovák, atd.) 10. Vyřaďte stará pouzdra. 11. Důkladně vyčistěte vnitřní plochu držáků (2). 12. Pouzdra (1) s číslem dílu nalepte Loctitem 648 nebo ekvivalentním lepidlem. Měkkým kladivem (lisem) naklepněte pouzdra do držáků (2). 13. Znovu namontujte držáky na hřídel a to přesně opačném postupu, jak tomu bylo v kroku 8. Obr. 8 Na pravé straně sběrače: 14. Poklepnutím na hřídel prstů (1) docílíte minimalizaci mezery mezi závlačkou (2), podložkou (3), nábojem (4) a dílem (5). Obr Znovu usaďte smontovanou hřídel za pomocí původních dílů. Poznámka: umístěte smontovanou hřídel tak, že díl (1) bude přesně sedět na jejím obrobeném povrchu. 16. Na pravé straně utáhněte šrouby (2) (pohled ve směru jízdy). 17. Zajistěte šrouby (3) ohnutím podložky. 18. Opakujte stejný postup na levé straně hřídele. Obr Znovu namontujte prsty (1) za pomocí původních šroubů. Důležité: Dotáhněte šrouby (2) silou 10 Nm a kontramatku (3) silou 28 Nm. 20. Namontujte kontrolní kryt na šnekový dopravník. 21. Spusťte větrné zábrany a zvedněte bezpečnostní páku. Obr CZ
