Válce dle norem ADN/AEN, ISO 21287
|
|
- Lucie Nováková
- před 8 lety
- Počet zobrazení:
Transkript

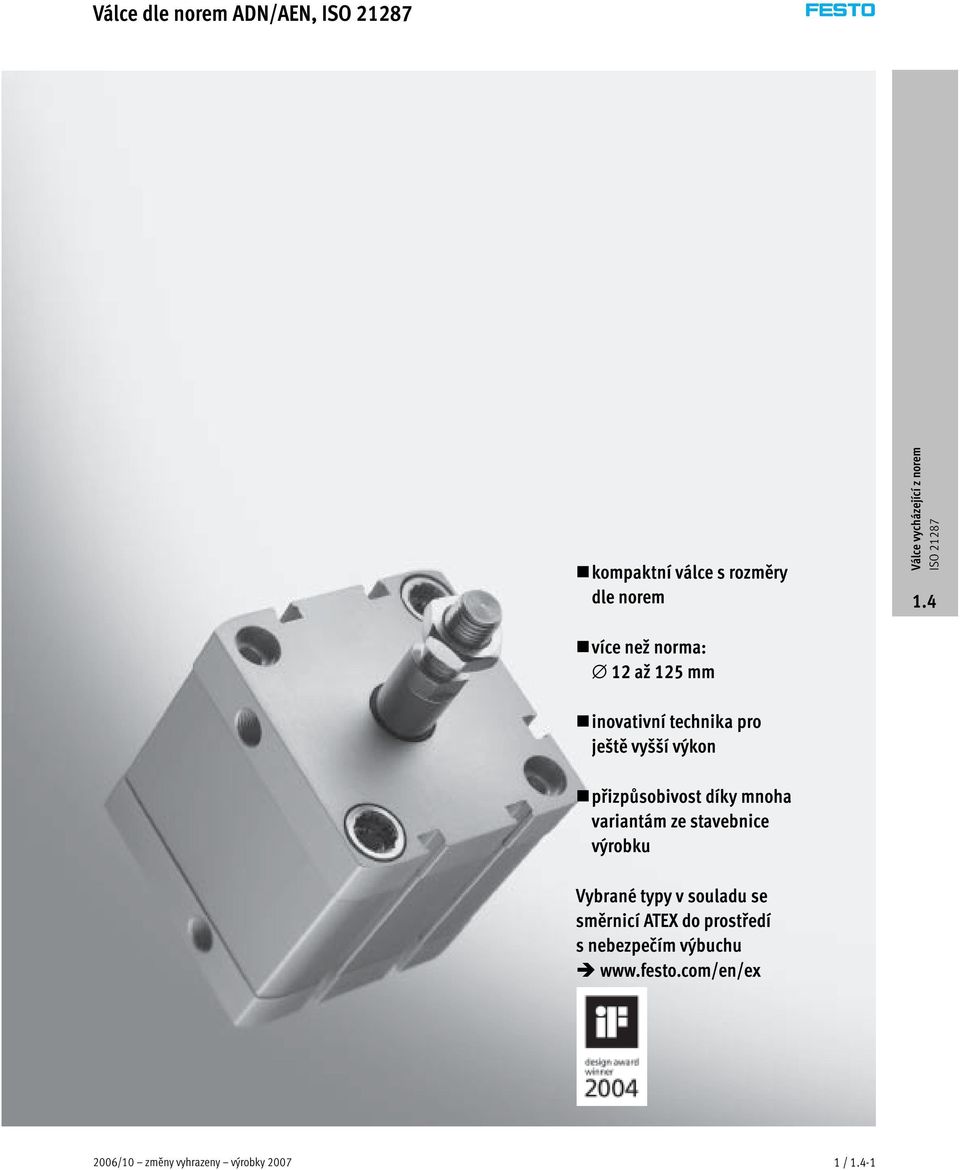

1 Válce dle norem ADN/AEN, kompaktní válce s rozměry dle norem více než norma: 12 až 125 mm inovativní technika pro ještě vyšší výkon přizpůsobivost díky mnoha variantám ze stavebnice výrobku Vybrané typy v souladu se směrnicí ATEX do prostředí s nebezpečím výbuchu /10 změny vyhrazeny výrobky /-1
2 Válce dle norem ADN/AEN, hlavní údaje drážky pro čidla ze tří stran středicí díra v zadním víku vhodná pro středicí kolík ZBS pístnice volitelně s vnitřním nebo vnějším závitem magnet pro bezdotykové snímání poloh možnost upevnění: vnitřní závit nebo průchozí díra integrovanépružnédorazy (kroužky) pro pohlcení zbytkové energie při vyšší rychlosti a kratším taktu stroje Více než norma Výkonnost Pohodlí Spolehlivost Válce dle norem, konstrukční řada ADN/AEN, odpovídají normě. Válce ADN/AEN se vyznačují kompaktní konstrukcí a širokou oblastí použití, protože mají velké množství variant. Varianty lze podle potřeby sestavit ze stavebnice výrobku. Standardně dodávané pružné dorazy (kroužky) k pohlcení zbytkové energie umožňují vyšší rychlost a kratší takty stroje. Dlouhá životnost díky vynikajícímu tlumení a nízkým koeficientům tření. Přední a zadní víko ADNP z polymeru a integrovaná šroubení QS s nástrčnými koncovkami se vyznačují nízkou hmotností. snadná montáž díky rozsáhlému upevňovacímu příslušenství pro téměř každou montážní situaci velká přizpůsobivost díky velkému počtu variant bezdotykové snímání poloh čidly Optimalizovaný výrobní postup, patentovaná technologie a více než 40 let zkušeností s výrobou válců zaručují, že firma Festo se svými výrobky ADN/AEN je vaším spolehlivým partnerem. Možnosti upevnění průchozím šroubem přímé upevnění Velikost až 50 % úspora místa oproti válcům dle norem ISO L 1/-2 výrobky 2007 změny vyhrazeny 2006/10
3 -V- novinka varianta R8 Válce dle norem ADN/AEN, hlavní údaje Varianty ze stavebnice výrobků symbol hlavní údaje popis Q čtyřhranná pístnice pojištění proti pootočení, pro dodržení orientace při pohybu S1 zesílená pístnice větší příčnésíly, snáší několikanásobněvětší hodnotynež základní válce S2 průchozí pístnice prooboustrannoupráci, stejnásílapři pohybuvpředi vzad, pro použití vnějších dorazů S20 dutá průchozí pístnice pro vedení vakua, malých dílů, médií atd. K2 prodloužený vnější závit na pístnici K5 zvláštní závit na pístnici metrický závit dle ISO K8 prodloužená pístnice K10 hladce eloxovaná pístnice z hliníku zvláště vhodná pro použití při sváření: nízká přilnavost svářeného roztaveného kovu malá pohybující se hmotnost oproti oceli tvrdší povrch dlouhá životnost S6 těsnění do vyšších teplot, max. 120 C teplotní odolnost S10 plynulý chod (slow speed) při malých rychlostech pístu vhodné pro pomalé pohyby se stálou rychlostí bez rozjezdového efektu stick-slip po celé dráze zdvihu válce, těsnění obsahuje silikonové mazivo (není prosté LABS) S11 lehký chod (malé tření) díky speciálnímu těsnění je podstatně sníženo tření systému, to znamená výrazně nižší tlak pro rozjezd, těsnění obsahuje silikonové mazivo (není prosté LABS) R3 zvýšená odolnost korozi všechny vnější plochy válce splňují třídu odolnosti korozi 3 dle normy Festo , pístnice je z oceli odolné korozi a kyselinám R8 ochrana proti prachu TL typový štítek, který nespadne typový štítek jevypálený laserem, snadná identifikacepotřebných náhradních dílů i po letech v drsném prostředí Softwarové nástroje na DVD-ROM: Konfigurace stavebnic výrobků Festo /10 změny vyhrazeny výrobky /-3
4 Válce dle norem ADN/AEN, přehled dodávek funkce konstrukce typ pístu zdvih snímání poloh tlumení [mm] [mm] A P dvojčinný základní typ pohon ADN 12 5, 10, 15, 20, 25, 30, jednostranná 16 5, 10, 15, 20, 25, 30, 40, pístnice 20, 25 5, 10, 15, 20, 25, 30, 40, 50, , 40, 50 5, 10, 15, 20, 25, 30, 40, 50, 60, , 15, 20, 25, 30, 40, 50, 60, , , 15, 20, 25, 30, 40, 50, 60, ADN- -S2 12, 16, 20, průchozí pístnice 32, 40, , 80, 100, zesílená pístnice ADN- -S jednostranná 40, pístnice pojištění proti pootočení čtyřhrannou pístnicí ADN- -Q 12, 16, 20, jednostranná 32, 40, 50, pístnice 80, 100, ADN- -Q-S2 12, 16, 20, průchozí pístnice 32, 40, 50, , 100, pojištěno proti pootočení posuvovou deskou ADNGF 12, jednostranná 20, pístnice 32, 40, 50, 63, ADNGF- -S2 12, průchozí pístnice 20, , 40, 50, 63, , 100 1/-4 výrobky 2007 změny vyhrazeny 2006/10
5 -V- novinka varianta R8 Válce dle norem ADN/AEN, přehled dodávek typ -V- strana pístnice s vnějším závitem pístnice s vnitřním závitem průchozí dutá pístnice prodloužený vnější závit na pístnici zvláštní závit prodloužená pístnice hladce eloxovaná pístnice z hliníku těsnění odolná teplotě do max. 120 C pomalá rychlost (konstantní chod) malé tření (lehký chod) zvýšená odolnost korozi ochrana proti prachu A I S20 K2 K5 K8 K10 S6 S10 S11 R3 R8 základní typ ADN 1 / jednostranná od 16 od 20 od 20 pístnice ADN- -S2 1 / -13 průchozí pístnice zesílená pístnice ADN- -S1 1 / -13 jednostranná pístnice pojištění proti pootočení čtyřhrannou pístnicí ADN- -Q jednostranná od 16 pístnice ADN- -Q-S2 průchozí od 16 pístnice 1 / / -13 pojištěno proti pootočení posuvovou deskou ADNGF 1 / jednostranná pístnice ADNGF- -S2 1 / průchozí pístnice 2006/10 změny vyhrazeny výrobky /-5

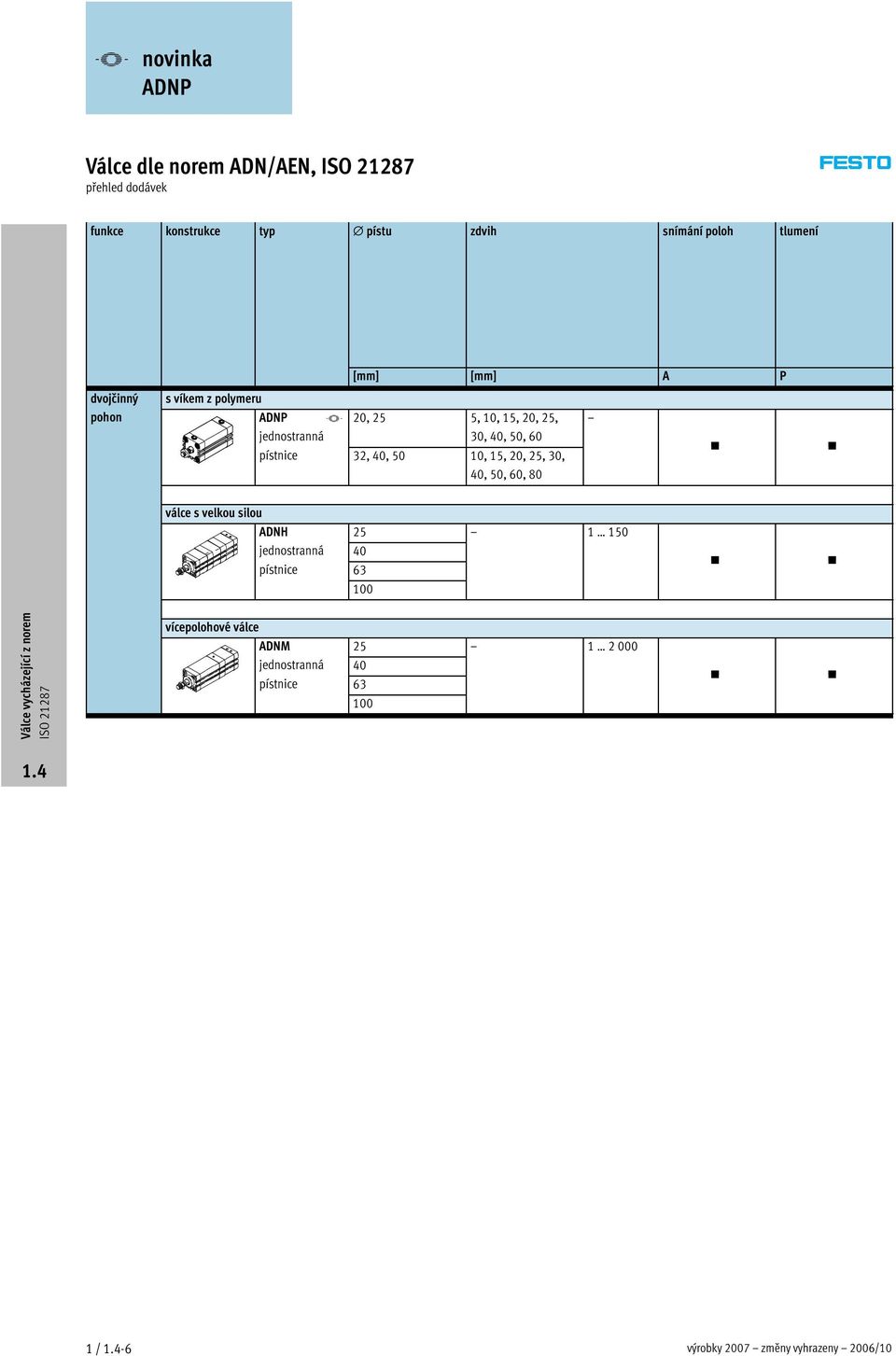

6 -V- novinka ADNP Válce dle norem ADN/AEN, přehled dodávek funkce konstrukce typ pístu zdvih snímání poloh tlumení [mm] [mm] A P dvojčinný s víkem z polymeru pohon ADNP -V- 20, 25 5, 10, 15, 20, 25, jednostranná 30, 40, 50, 60 pístnice 32, 40, 50 10, 15, 20, 25, 30, 40, 50, 60, 80 válce s velkou silou ADNH jednostranná 40 pístnice vícepolohové válce ADNM jednostranná 40 pístnice /-6 výrobky 2007 změny vyhrazeny 2006/10
7 -V- novinka ADNP Válce dle norem ADN/AEN, přehled dodávek typ strana pístnice s vnějším závitem pístnice s vnitřním závitem prodloužený vnější závit na pístnici zvláštní závit prodloužená pístnice těsnění odolná teplotě do max. 120 C zvýšená odolnost korozi A I K2 K5 K8 S6 R3 s víkem z polymeru ADNP -V- 1 / -53 jednostranná pístnice válce s velkou silou ADNH 1 / jednostranná pístnice vícepolohové válce ADNM 1 / jednostranná pístnice 2006/10 změny vyhrazeny výrobky /-7

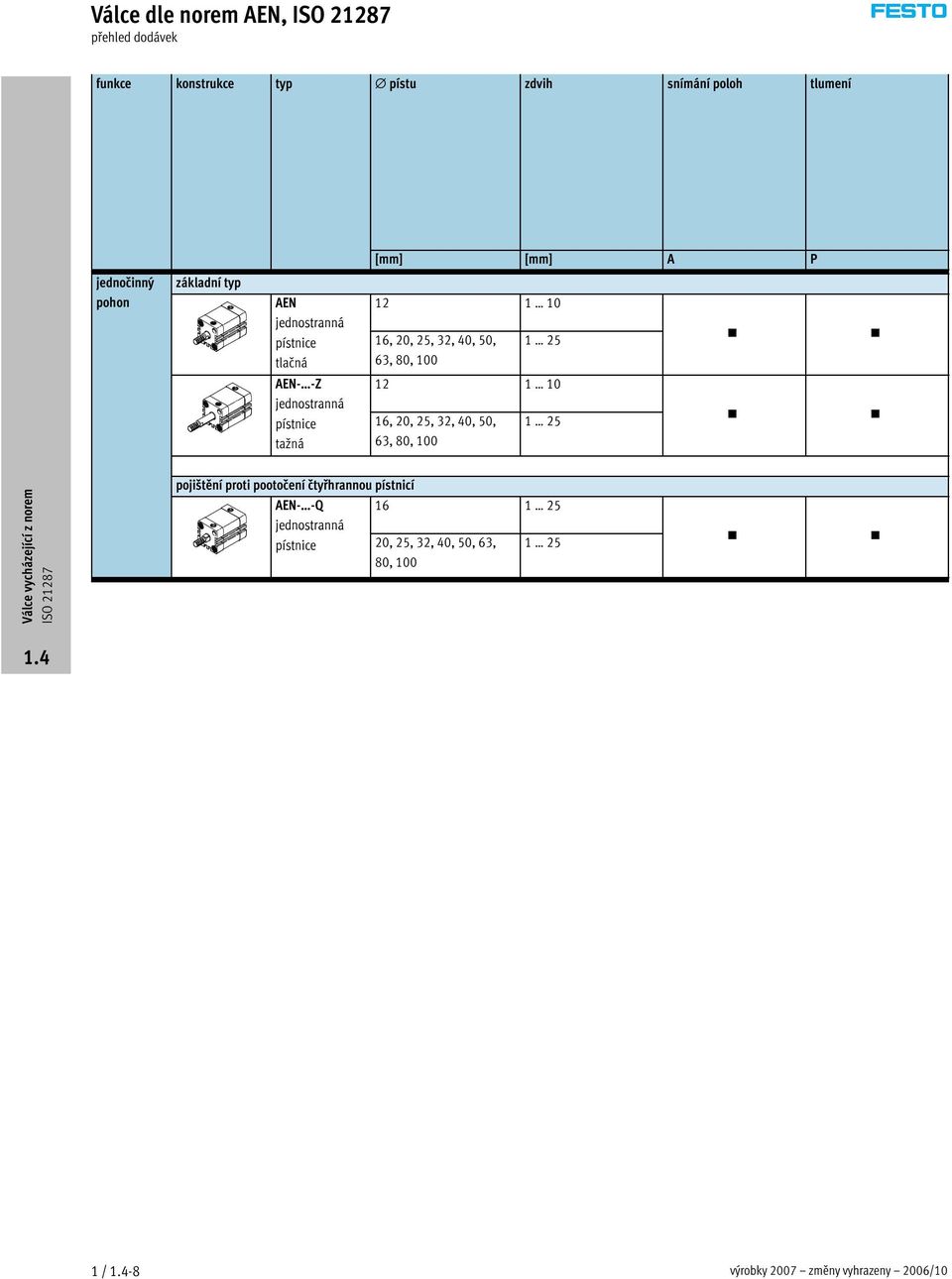

8 Válce dle norem AEN, přehled dodávek funkce konstrukce typ pístu zdvih snímání poloh tlumení [mm] [mm] A P jednočinný pohon základní typ AEN jednostranná pístnice 16, 20, 25, 32, 40, 50, 1 25 tlačná 63, 80, 100 AEN- -Z jednostranná pístnice 16, 20, 25, 32, 40, 50, 1 25 tažná 63, 80, 100 pojištění proti pootočení čtyřhrannou pístnicí AEN- -Q jednostranná pístnice 20, 25, 32, 40, 50, 63, , 100 1/-8 výrobky 2007 změny vyhrazeny 2006/10

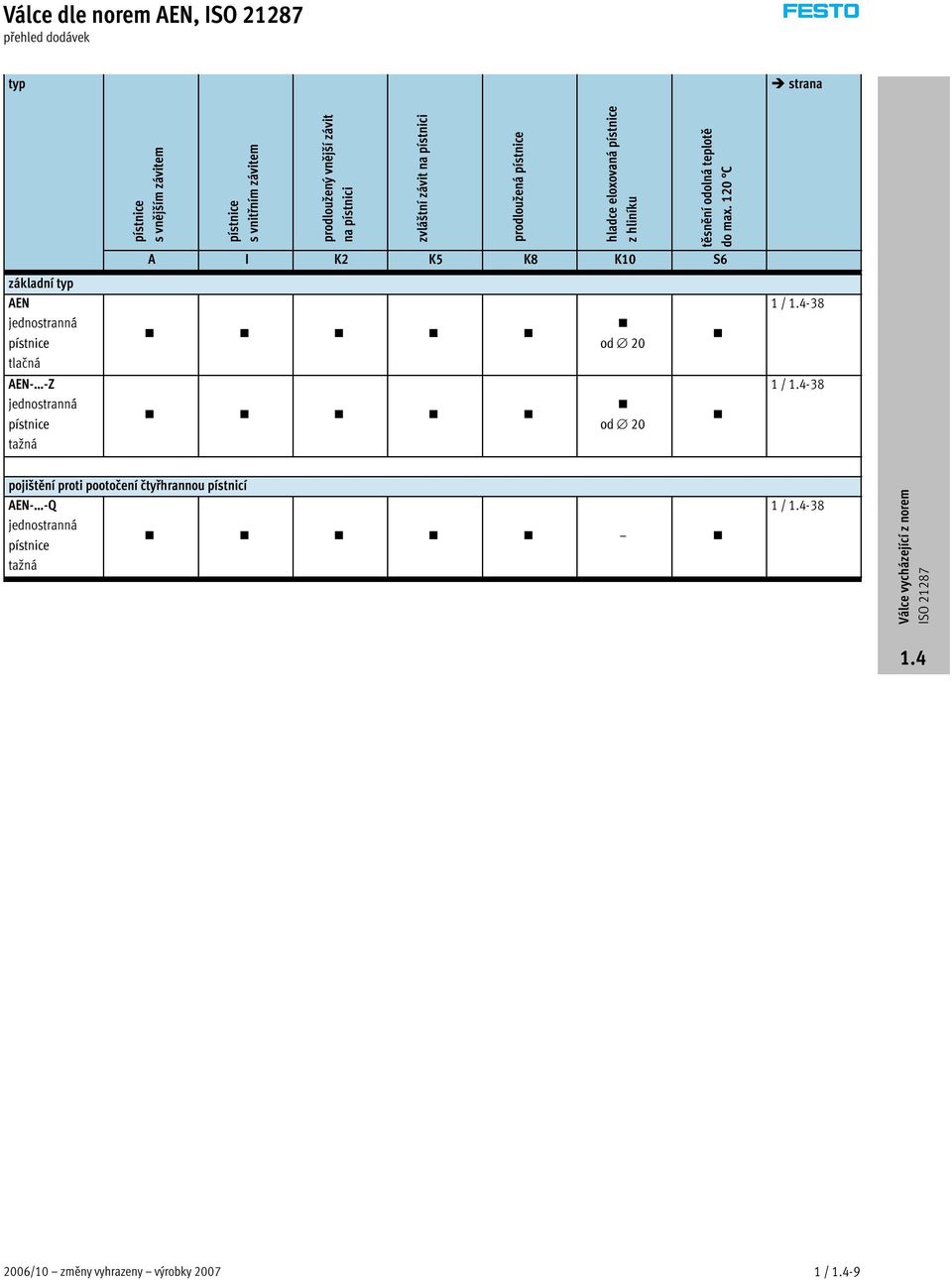

9 Válce dle norem AEN, přehled dodávek typ strana pístnice s vnějším závit vitem vitem pístnice svnitřnímzávi prodloužený vnější závit na pístnici zvláštní závit na pístnici prodloužená pístnice hladce eloxova vaná pístnice z hliníku těsnění odolná teplotě do max. 120 C A I K2 K5 K8 K10 S6 C základní typ AEN 1 / -38 jednostranná pístnice od 20 tlačná AEN- -Z 1 / -38 jednostranná pístnice od 20 tažná pojištění proti pootočení čtyřhrannou pístnicí AEN- -Q jednostranná pístnice tažná 1 / /10 změny vyhrazeny výrobky /-9
10 Válce dle norem ADN/AEN, přehled periférií bb ba 2 aj 3 aa 6 9 af ag ab ac ah aj ad ae ai bj 8 Dvojčinné varianty ADN- -A-P-A ADN- -A-P-A-S2 ADN- -I-P-A ADN- -I-P-A-S ADN-Q ADN-Q-S2 Jednočinné varianty 1 / -37 AEN- AEN- -Z 1 / -10 výrobky 2007 změny vyhrazeny 2006/10
11 Válce dle norem ADN/AEN, přehled periférií Upevňovací prvky a příslušenství 1 patkové upevnění HNA 2 upevnění přírubou FNC 3 kyvná příruba SNCL 4 kyvná příruba SNCB 5 ložiskové těleso LBN/CRLBN 6 sada pro vícepolohové uspořádání DPNA 7 kyvné čepy ZNCF/CRZNG 8 ložiskové těleso LNZG 9 kyvná příruba SNCS aj ložiskové těleso LBG aa kloubová hlavice SGS/CRSGS ab spojka KSG/KSZ ac adaptér AD ad vidlicová koncovka SG/CRSG ae pružná spojka FK af příčné ložiskové těleso LQG ag vidlicová koncovka SGA ah čidla SME/SMT-8 ai čidla SME/SMT-8F bj krycí lišta do drážky ABP-5-S ba jednosměrný škrticí ventil GRLA/GRLZ bb šroubení s nástrčnou koncovkou QS krátký popis ADN/AEN strana propřednínebozadnívíko 1/-57 propřednínebozadnívíko pro zadní víko pro kyvnou přírubu SNCL pro kyvnou přírubu SNCL pro spojení dvou válců ADN se stejným pístu pro vytvoření vícepolohového válce pro přední víko pro kyvné čepy ZNCF/CRZNG pro zadní víko pro kyvnou přírubu SNCS se sférickým uložením pro vyrovnávání radiálních odchylek pro upevnění přísavky na dutou pístnici umožňuje kyvný pohyb válce v jedné rovině pro vyrovnávání radiálních a úhlových odchylek pro kloubovou hlavici SGS s vnějším závitem lze integrovat do profilové trubky válce lze integrovat do profilové trubky válce pro ochranu kabelu čidla a drážky pro čidla před nečistotami pro regulaci rychlosti pro připojení hadic na stlačený vzduch s tolerovaným vnějším průměrem 1/-58 1/-59 1/-63 1/-62 1/-61 1/-64 1/-65 1/-60 1/-60 1/-66 1/-66 1/-66 1/-66 1/-66 1/-67 1/-66 1/-69 1/-69 1/-69 1/-68 svazek /10 změny vyhrazeny výrobky / -11

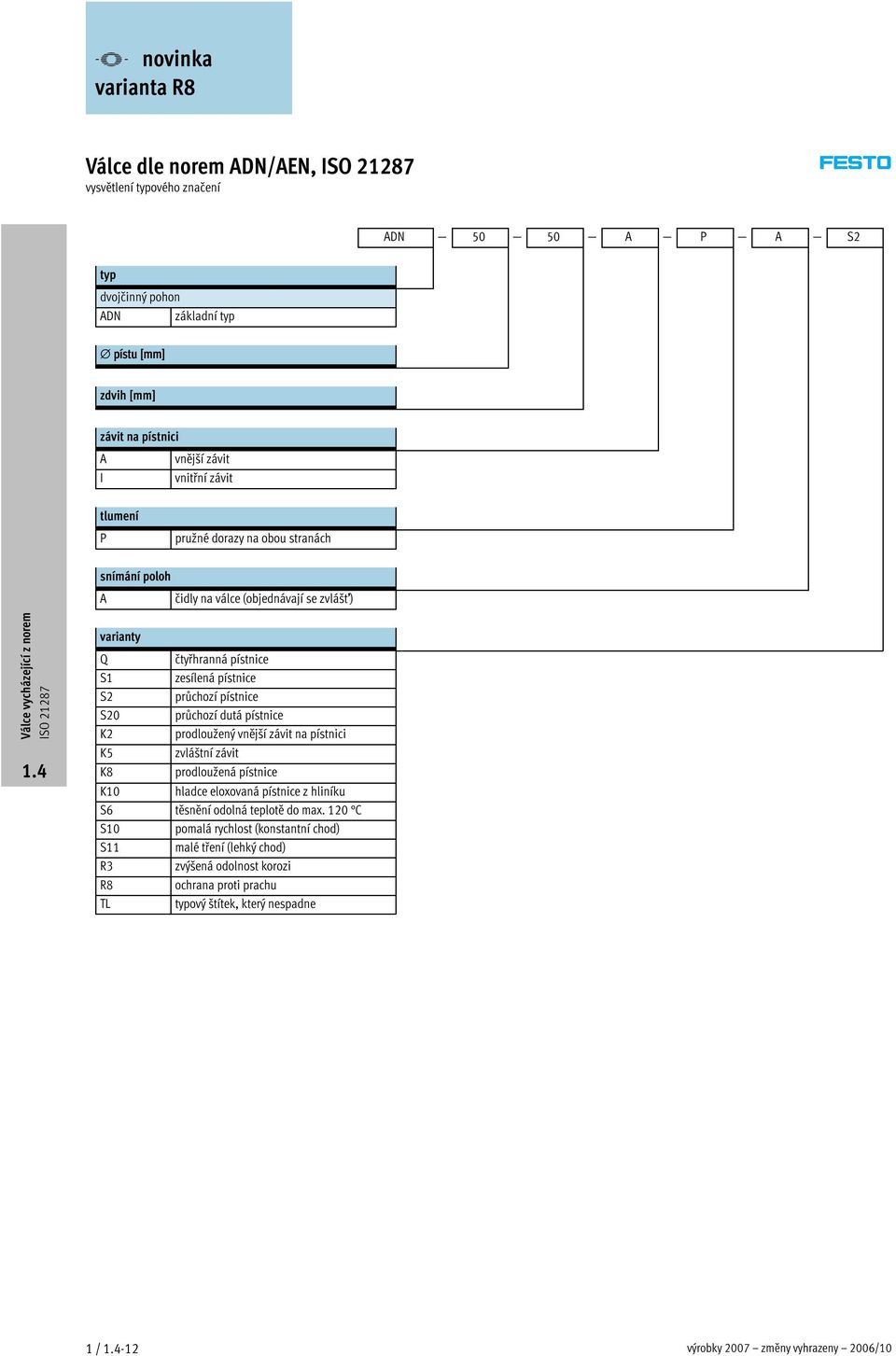

12 -V- novinka varianta R8 Válce dle norem ADN/AEN, vysvětlení typového značení ADN A P A S2 typ dvojčinný pohon ADN základní typ pístu [mm] zdvih [mm] závit na pístnici A I vnější závit vnitřní závit tlumení P pružné dorazy na obou stranách snímání poloh A čidly na válce (objednávají se zvlášť) varianty Q S1 S2 S20 K2 K5 K8 čtyřhranná pístnice zesílená pístnice průchozí pístnice průchozí dutá pístnice prodloužený vnější závit na pístnici zvláštní závit prodloužená pístnice K10 hladce eloxovaná pístnice z hliníku S6 těsnění odolná teplotě do max. 120 C S10 pomalá rychlost (konstantní chod) S11 malé tření (lehký chod) R3 zvýšená odolnost korozi R8 ochrana proti prachu TL typový štítek, který nespadne 1 / -12 výrobky 2007 změny vyhrazeny 2006/10
13 Válce dle norem ADN, technické údaje funkce varianty 1/-3 -N- průměr mm -T- délka zdvihu mm ADN- -A-P-A ADN- -I-P-A -W- spare _ parts _ service ADN- -A-P-A-Q Technické údaje, základní typ a varianty pístu ADN- -A-P-A-S20 připojení pneumatiky M5 M5 M5 M5 Gx Gx závit na pístnici vnitřní M3 M4 M6 M6 M8 M8 vnější M5 M6 M8 M8 M10x1,25 M10x1,25 vůle v pootočení Q 2 1,8 1,6 1,6 1,2 1,2 varianta se zvláštním vnitřní M5 M5 M6 M6 závitem K5 vnější M6 M8 M10,M10x1,25 M10,M10x1,25 M10,M12 M10, M12 pístu připojení pneumatiky Gx Gx Gx Gx G¼ závit na pístnici vnitřní M10 M10 M12 M12 M16 vnější M12x1,25 M12x1,25 M16x1,5 M16x1,5 M20x1,5 vůle v pootočení Q 1 1 0,8 0,8 0,8 varianta se zvláštním vnitřní M8 M8 M10 M10 závitem K5 vnější M12, M16 M12, M16 M16, M20 M16, M20, M20x1,5 M20 Technické údaje, varianta S1 pístu připojení pneumatiky M5 M5 Gx Gx závit na pístnici vnitřní M6 M10 M12 M16 vnější M8 M12x1,25 M16x1,5 M20x1,5 varianta se zvláštním vnitřní M5 M8 M10 závitem K5 vnější M10, M10x1,25 M10x1,25, M12 M12x1,25, M16 M16x1,5, M /10 změny vyhrazeny výrobky / -13
14 Válce dle norem ADN/AEN, technické údaje Obecné technické údaje pístu provozní médium konstrukce tlumení snímání poloh filtrovanýstlačenývzduch, mazanýnebonemazaný píst pístnice trubka válce pružné dorazy na obou stranách čidly na válce (objednávají se zvlášť) upevnění průchozími dírami vnitřním závitem příslušenstvím montážní poloha libovolná Provozní tlak [bar] pístu základní typ ,6 10 Q 1, ,8 10 0,6 10 S S2, S20 1,5 10 1,3 10 1, ,8 10 S ,6 10 S11 0, ,25 10 Okolní podmínky základní typ a varianty S6 R3 teplota okolí 1) [ C] odolnost korozi KBK 2) 2 1) Berte ohled na rozsah použití čidel. 2) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vnější viditelné části s požadavky především na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl běžnou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. 1 / -14 výrobky 2007 změny vyhrazeny 2006/10
15 Válce dle norem ADN/AEN, technické údaje Síly [N] a energie nárazu [J] pístu teoretická síla při 6 barech, pohyb vpřed S S teoretická síla při 6 barech, pohyb vzad S S max. energie nárazu 0,07 0,15 0,2 0,3 0,4 0,7 1 1,3 1,8 2,5 3,3 v koncových polohách S1 0,3 0,7 1,3 2,5 S6 0,035 0,075 0,1 0,15 0,2 0,35 0,5 0,65 0,9 1,25 1,75 K10 0,16 0,24 0,32 0,56 0,8 1 1,4 2 2,6 S20 0,016 0,024 0,083 0,15 0,39 0,48 0,62 0,8 0,9 0,95 Max. příčná síla Fq v závislosti na vyložení x jednostranná pístnice Fq [N] Fq [N] x [mm] x [mm] /40 50/63 80/ /10 změny vyhrazeny výrobky / -15

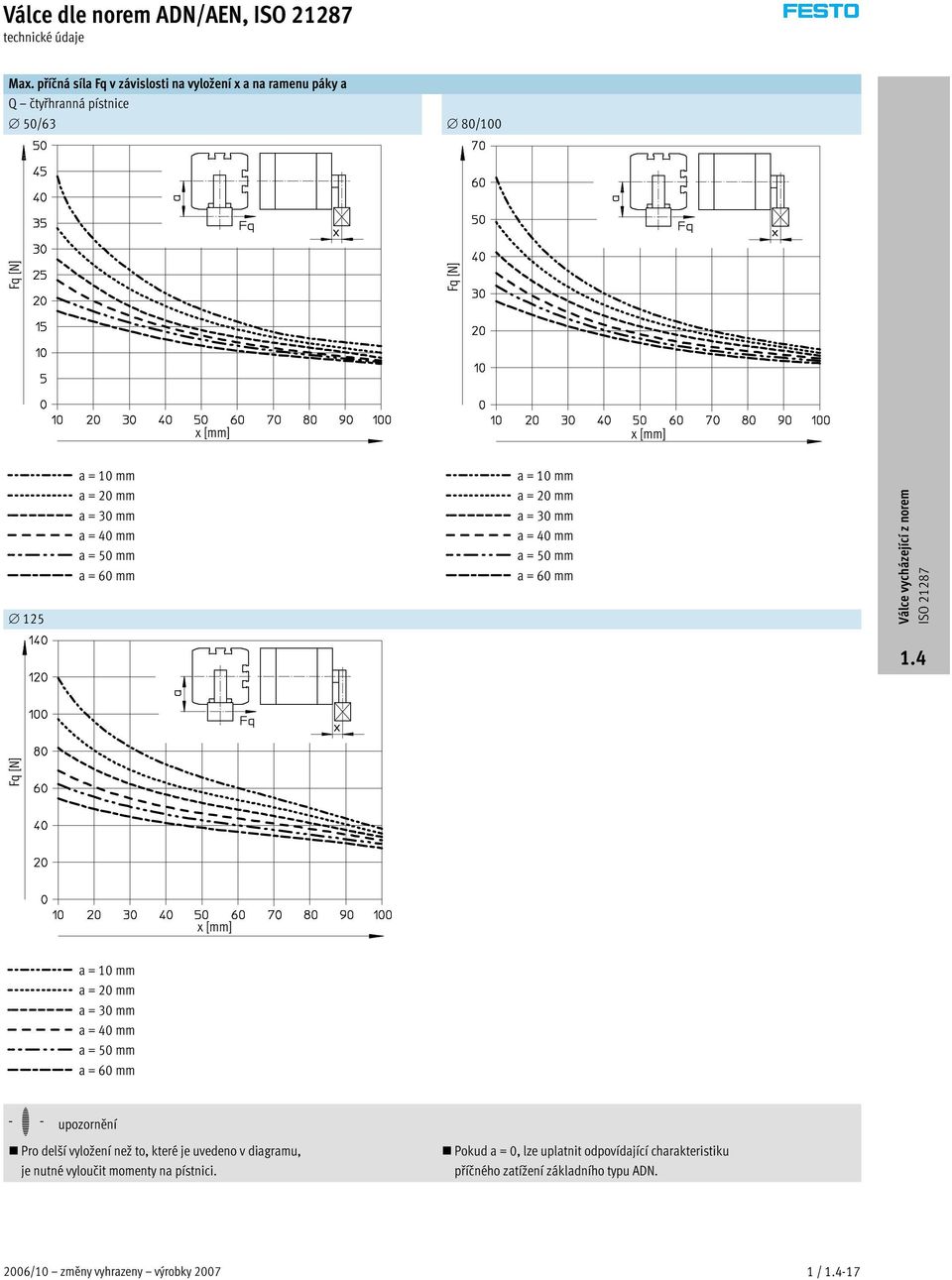

16 Válce dle norem ADN/AEN, technické údaje Max. příčná síla Fq v závislosti na vyložení x a na ramenu páky a Q čtyřhranná pístnice Fq [N] Fq [N] x [mm] x [mm] a=5mm a=10mm a=15mm a=20mm a=25mm a=30mm 20/25 32/40 a=5mm a=10mm a=15mm a=20mm a=25mm a=30mm Fq [N] Fq [N] x [mm] x [mm] a=5mm a=10mm a=15mm a=20mm a=25mm a=30mm a=10mm a=20mm a=30mm a=40mm a=50mm a=60mm -H- upozornění Pro delší vyložení než to, které je uvedeno v diagramu, je nutné vyloučit momenty na pístnici. Pokud a = 0, lze uplatnit odpovídající charakteristiku příčného zatížení základního typu ADN. 1 / -16 výrobky 2007 změny vyhrazeny 2006/10
17 Válce dle norem ADN/AEN, technické údaje Max. příčná síla Fq v závislosti na vyložení x a na ramenu páky a Q čtyřhranná pístnice 50/63 80/100 Fq [N] Fq [N] x [mm] x [mm] 125 a=10mm a=20mm a=30mm a=40mm a=50mm a=60mm a=10mm a=20mm a=30mm a=40mm a=50mm a=60mm Fq [N] x [mm] a=10mm a=20mm a=30mm a=40mm a=50mm a=60mm -H- upozornění Pro delší vyložení než to, které je uvedeno v diagramu, je nutné vyloučit momenty na pístnici. Pokud a = 0, lze uplatnit odpovídající charakteristiku příčného zatížení základního typu ADN. 2006/10 změny vyhrazeny výrobky / -17
18 Válce dle norem ADN/AEN, technické údaje Max. příčná síla Fq v závislosti na vyložení x S1 zesílená pístnice Fq [N] x [mm] Hmotnosti [g] pístu hmotnost výrobku při zdvihu 0 mm přírůstek hmotnosti na 10 mm zdvihu pohybující se hmotnost při zdvihu 0 mm přírůstek hmotnosti na 10 mm zdvihu Materiály funkční řez Kompaktní válce základní typ, Q S6, S10. S11 R3 K10 1 víko eloxovaný hliník 2 trubka válce eloxovanýhliník 3 pístnice silně legovaná ocel eloxovaný hliník 4 spojovací silně legovaná ocel šrouby pozinkovaná ocel šrouby dle norem, pozinkovaná ocel 5 těsnění polyuretan fluorkaučuk polyuretan / -18 výrobky 2007 změny vyhrazeny 2006/10
19 Válce dle norem ADN/AEN, technické údaje Rozměry základní typ CAD modely ke stažení [mm] BG D1 H9 D5 F9 E EE G J2 J3 L2 max. L3 +0,2 MM PL +0,2 RT T2 +0,1 TG ±0,2 ZJ ß1 h ,5+0,3 10, ,5 M , M ,5+0,3 2, , M5 2, ,5+0, , , M ,5+0, ,5+0,3 8,2 46, Gx 16 M ,5+0, , , , ,5+0,6 16,5 54 2,6 2, M ,5 113,5+0,6 21, , , ,6+0,3 G¼ 20 21, M /10 změny vyhrazeny výrobky / -19
20 -V- novinka varianta R8 Válce dle norem ADN/AEN, technické údaje Rozměry varianty základní typ s vnějším závitem CAD modely ke stažení základní typ s vnitřním závitem R8 ochrana proti prachu S2 průchozí pístnice ++ = přičíst 2x zdvih S20 průchozí dutá pístnice ++ = přičíst 2x zdvih 1 / -20 výrobky 2007 změny vyhrazeny 2006/10
21 -V- novinka varianta R8 Válce dle norem ADN/AEN, technické údaje AF AM B D8 D9 KF KK T4 VD WH ZJ ZM [mm] min. 0,5 R8 R M3 M5 4, ,2 1, ,2 M4 M6 4, , , ,2 48, ,8 M6 M8 2,6 5,2 10, , ,2 50, , ,4 56, ,5 M8 M10x1,25 3,33 12, , ,4 57, , ,4 61, M10 M12x1,2525 4,7 6,4 14, , ,4 65,25 80 Gx , M12 M16x1,5 6,1 15,4 100 G¼ , G¼ 11,7 M16 M20x1,5 7 10,8+1, ,8 2006/10 změny vyhrazeny výrobky / -21
22 Válce dle norem ADN/AEN, technické údaje Rozměry varianty K2 prodloužený vnější závit na pístnici CAD modely ke stažení K5 zvláštní závit K8 prodloužená pístnice -H- upozornění V kombinaci s variantou S2 se pístnice prodlužuje na přední straně. Pokud byste potřebovali ještě variantu Q, bude prodloužena pouze čtyřhranná část pístnice. V kombinaci s variantou S20 je pístniceprodlouženanaobou stranách. 1 / -22 výrobky 2007 změny vyhrazeny 2006/10
23 Válce dle norem ADN/AEN, technické údaje A1 A2 A3 AM K1 K2 KK T3 WH ZJ [mm] min. 0, M6 M5 4, M8 M6 4, M M10x1,25 M5 M8 2 5, M M10x1,25 M5 M8 2 5, M M6 M10x1,25 2,6 6, M M M6 M10x1,25 2,6 6, M M M8 M12x1,2525 3,33 8, M16 63 M M16 M8 M12x1,2525 3,33 8, M M20 M10 M16x1,5 4, M20x1,5 100 M M20 M10 M16x1,5 4, M20x1, M20 M20x1,5 10,8+1, /10 změny vyhrazeny výrobky / -23
24 Válce dle norem ADN/AEN, technické údaje Rozměry varianty Q čtyřhranná pístnice CAD modely ke stažení BG B1 D1 D5 E EE G J2 J3 L2 L3 PL RT T2 TG ZJ [mm] H9 F9 max. +0,2 +0,2 +0,1 ±0,2 12 5,5 27,5+0,3 10, ,5 M , M ,5+0,3 2, , M5 2, ,5+0, , , M ,5+0, ,5+0,3 8,2 46, Gx M ,5+0, , , , ,5+0,6 16,5 54 2,6 2, M ,5 113,5+0,6 21, , , ,6+0,3 G¼ 20 21,15 81 M / -24 výrobky 2007 změny vyhrazeny 2006/10
25 Válce dle norem ADN/AEN, technické údaje Rozměry varianty Q čtyřhranná pístnice s vnějším závitem Q s vnitřním závitem CAD modely ke stažení Q-S2 čtyřhranná, průchozí pístnice Q-S2 s vnitřním závitem -H- upozornění Závity na obou koncích pístnice jsou stejné. Levá písnice je čtyřhranná, pravá kulatá. Q-S20 čtyřhranná, průchozí, dutá pístnice ++ = přičíst 2x zdvih -H- upozornění V kombinaci s variantou K8 je pístnice prodloužena na přední straně. ++ = přičíst 2x zdvih AF AM B1 D8 D9 KF KK T4 WH ZJ ZM [mm] min. 0, ,5 M3 M5 4, ,2 1, ,2 M4 M6 4, ,85 20 M5 5, , ,8 M M5 5, ,65 32 M6 6, , ,5 M10x1,25 2,6 40 M6 6, ,15 50 M8 8, , M12x1,2525 3,33 63 M8 8, ,25 80 Gx M ,5 M16x1,5 4,7 100 M G¼ ,5 M12 M20x1,5 6,1 10,8+1, ,8 2006/10 změny vyhrazeny výrobky / -25
26 Válce dle norem ADN/AEN, technické údaje Rozměry varianty S1 zesílená písnice s vnitřním závitem 25 CAD modely ke stažení S1 zesílená písnice s vnitřním závitem S1 zesílená písnice s vnějším závitem 1 pro vyjíždění válce 2 pro zajíždění válce S1-K5 zesílená pístnice se zvláštním závitem 1 / -26 výrobky 2007 změny vyhrazeny 2006/10
27 Válce dle norem ADN/AEN, technické údaje [mm] A3 min. AF min. AM 0,5 B F8 BG min. D1 H9 E +0,3 EE J3 K2 KF KK L ,5 M5 M5 M6 M ,5 M5 15 M8 M10 M12x1, ,5 Gx 23 M10 M12 M16x1, ,5 Gx 40 M16 M20x1,5 67 L3 MM PL RT T2 T3 T4 TG VD WH ZJ ß1 [mm] +1,3 h M5 2,1 2 2, ,65 50, ,2 M6 2,1 3,3 4,7 38 9,5 17,75 62, ,2 M8 2,6 4,7 6,1 56, ,5 M10 2, ,5 26,3 93, /10 změny vyhrazeny výrobky / -27
28 Válce dle norem ADN/AEN, technické údaje Údaje pro objednávky základní typ typ pístu zdvih pístnice s vnitřním závitem pístnice s vnějším závitem [mm] [mm] č. dílu typ č. dílu typ ADN-12-5-I-P-A ADN-12-5-A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN-16-5-I-P-A ADN-16-5-A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN-20-5-I-P-A ADN-20-5-A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN-25-5-I-P-A ADN-25-5-A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN-32-5-I-P-A ADN-32-5-A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A 1 / -28 výrobky 2007 změny vyhrazeny 2006/10
29 Válce dle norem ADN/AEN, technické údaje Údaje pro objednávky základní typ typ pístu zdvih pístnice s vnitřním závitem pístnice s vnějším závitem [mm] [mm] č. dílu typ č. dílu typ ADN-40-5-I-P-A ADN-40-5-A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN-50-5-I-P-A ADN-50-5-A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A ADN I-P-A ADN A-P-A 2006/10 změny vyhrazeny výrobky / -29
30 -V- novinka varianta R8 Válce dle norem ADN/AEN, údaje pro objednávky stavebnice výrobků, základní typ 0M Minimální údaje č. stavebnice funkce pístu zdvih závit na pístnici tlumení snímání poloh ADN A I příklad objednávky ADN A P A P A Tabulka pro objednávky velikost podmínky kód zadání 0M č. stavebnice funkce dvojčinný válec dle norem ADN ADN pístu [mm] zdvih [mm] závit na pístnici vnější závit -A vnitřní závit 1 -I tlumení pružné dorazy na obou stranách -P -P snímání poloh čidly na válce (objednávají se zvlášť) -A -A 0O druhpístnice průchozí pístnice 2 -S2 průchozí dutá pístnice 2 -S20 omezený zdvih [mm] prodloužený vnější závit zvláštní závit na pístnici prodloužený vnější závit na pístnici [mm] K2 vnější závit M6 M8 M10x1,25 M10 M10x1,25 M10 vnitřní závit M5 M5 M6 M6 prodloužená pístnice prodloužená pístnice [mm] K8 zvýšený výkon pohybu hladceeloxovaná pístnicez hliníku 4 -K10 teplotní odolnost těsnění do teploty max. 120 C -S6 ochrana proti korozi zvýšená odolnost korozi 5 -R3 typový štítek, který nespadne typový štítek vypálený laserem -TL stírací kroužek ochranaproti prachu 6 -R8 M10 M12 M10 M I ne s pístnicí S20 ne s prodlouženým vnějším závitem K2 2 S2, S20 ne s vyšším výkonem pohybu K10 ne s odolností korozi R3 3 K8 součet délky zdvihu a prodloužení pístnice nesmí překročit maximální přípustnou délku zdvihu 4 K10 ne s prodlouženým vnějším závitem K2 ne se zvláštním závitem na pístnici K5 ne s odolností korozi R3 5 R3 ne s typovým štítkem, který nespadne 6 R8 ne s druhem pístnice S2 ne s vyšším výkonem pohonu K10 ne s tepelnou odolností S6 kód pro objednávky ADN P A 1 / -30 výrobky 2007 změny vyhrazeny 2006/10
31 -V- novinka varianta R8 Válce dle norem ADN/AEN, údaje pro objednávky stavebnice výrobků, základní typ 0O Volitelné druh pístnice S2 S20 prodloužený vnější závit zvláštní závit prodloužená pístnice zvýšený výkon pohybu teplotní odolnost ochrana proti korozi typový štítek, který nespadne K2 K5 K8 K10 S6 R3 TL R8 stírací kroužek S2 15K2 M16 K5 50K8 S6 Tabulka pro objednávky velikost podmínky kód zadání 0M č. stavebnice funkce dvojčinný válec dle norem ADN ADN pístu [mm] zdvih [mm] závit na pístnici vnější závit -A vnitřní závit 1 -I tlumení pružné dorazy na obou stranách -P -P snímání poloh čidly na válce (objednávají se zvlášť) -A -A 0O druhpístnice průchozí pístnice 2 -S2 průchozí dutá pístnice 2 -S20 omezený zdvih [mm] prodloužený vnější závit zvláštní závit na pístnici vnější závit prodloužený vnější závit na pístnici [mm] K2 M12 M16 M12 M16 M16 M20 M20x1,5 M16 M20 M20x1,5 vnitřní závit M8 M8 M10 M10 prodloužená pístnice prodloužená pístnice [mm] K8 zvýšený ý výkon pohybu hladceeloxovaná pístnicez hliníku 4 -K10 omezený zdvih [mm] teplotní odolnost těsnění do teploty max. 120 C -S6 ochrana proti korozi zvýšená odolnost korozi 5 -R3 typový štítek, který nespadne typový štítek vypálený laserem -TL stírací kroužek ochranaproti prachu 6 -R8 M20 - K5 1 I ne s pístnicí S20 ne s prodlouženým vnějším závitem K2 2 S2, S20 ne s vyšším výkonem pohybu K10 ne s odolností korozi R3 3 K8 součet délky zdvihu a prodloužení pístnice nesmí překročit maximální přípustnou délku zdvihu 4 K10 ne s prodlouženým vnějším závitem K2 ne se zvláštním závitem na pístnici K5 ne s odolností korozi R3 5 R3 ne s typovým štítkem, který nespadne 6 R8 ne s druhem pístnice S2 ne s vyšším výkonem pohybu K10 ne s tepelnou odolností S6 kód pro objednávky 2006/10 změny vyhrazeny výrobky / -31
32 Válce dle norem ADN/AEN, údaje pro objednávky stavebnice výrobků pro lehký chod a konstantní chod 0M Minimální údaje č. stavebnice funkce pístu zdvih závit na pístnici tlumení snímání poloh ADN A I příklad objednávky ADN A P A P A Tabulka pro objednávky velikost podmínky kód zadání 0M č. stavebnice funkce dvojčinný válec dle norem ADN ADN pístu [mm] zdvih [mm] závit na pístnici vnější závit -A vnitřní závit 1 -I tlumení pružné dorazy na obou stranách -P -P snímání poloh čidly na válce (objednávají se zvlášť) -A -A 0O prodloužený vnější závit prodloužený vnější závit na pístnici [mm] K2 zvláštní závit na pístnici vnější závit M6 M8 M10x1,25 M10 M10x1,25 M10 M10 M12 M10 M12-5 vnitřní závit M5 M5 M6 M6 prodloužená pístnice prodloužená pístnice [mm] K8 zvýšený výkon pohybu hladceeloxovaná pístnicez hliníku 3 -K10 konstantní chod pomalá rychlost (plynulý chod při malých rychlostech pístu) 4 -S10 omezený zdvih [mm] lehký chod malé tření (lehký chod) 5 -S11 ochrana proti korozi zvýšená odolnost korozi 6 -R3 typový štítek, který nespadne typový štítek vypálený laserem -TL 1 I ne s prodlouženým vnějším závitem K2 2 K8 součet délky zdvihu a prodloužení pístnice nesmí překročit maximální přípustnou délku zdvihu 3 K10 ne s prodlouženým vnějším závitem K2 ne se zvláštním závitem na pístnici K5 ne s odolností korozi R3 4 S10 ne s lehkým chodem S11 5 S11 ne s konstantním chodem S10 6 R3 ne s typovým štítkem, který nespadne kód pro objednávky ADN P A 1 / -32 výrobky 2007 změny vyhrazeny 2006/10
