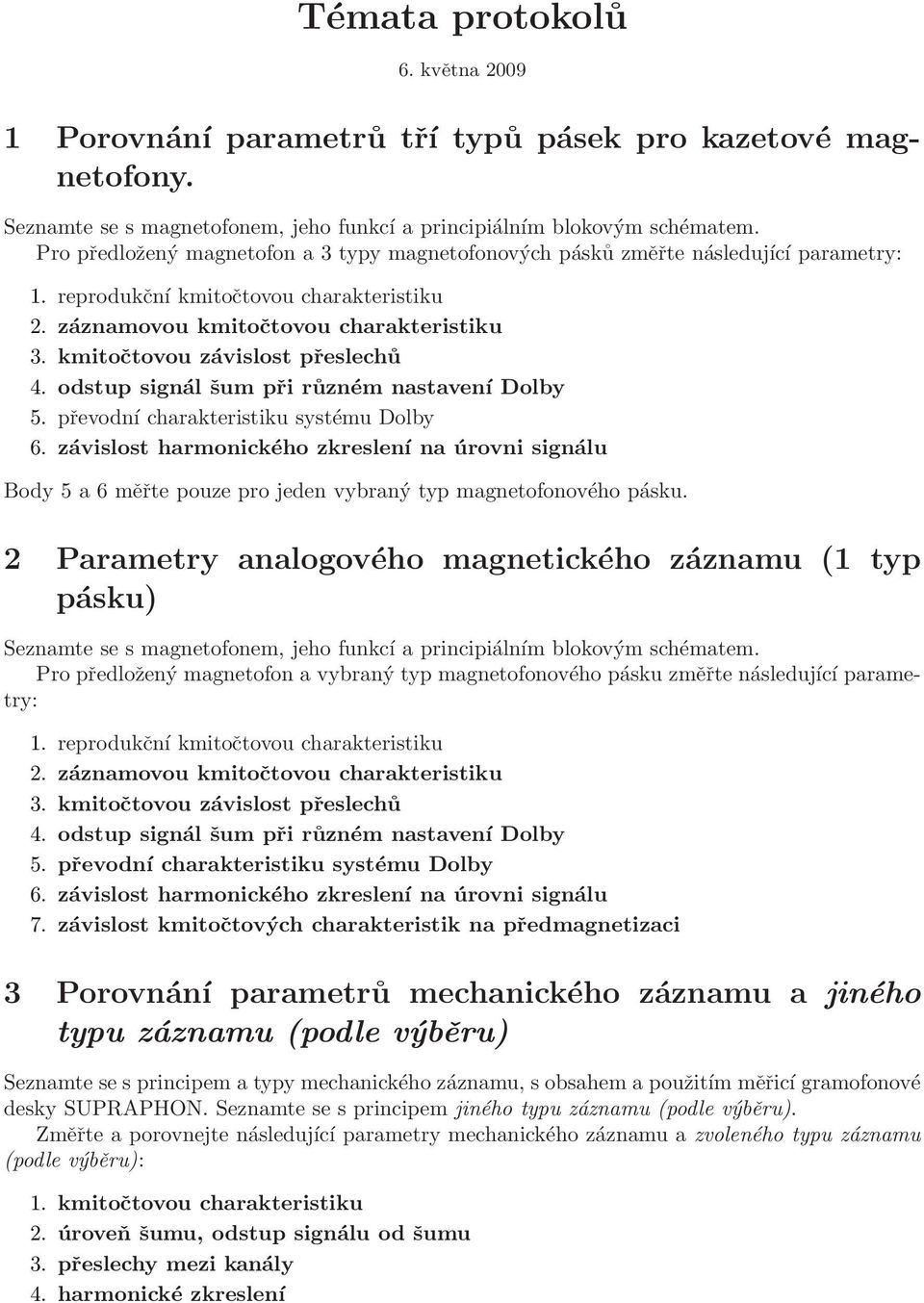

1 6. května Porovnání parametrů tří typů pásek pro kazetové magnetofony. Seznamte se s magnetofonem, jeho funkcí a principiálním blokovým schématem. Pro předložený magnetofon a 3 typy magnetofonových pásků změřte následující parametry: 1. reprodukční kmitočtovou charakteristiku 2. záznamovou kmitočtovou charakteristiku 3. kmitočtovou závislost přeslechů 4. odstup signál šum při různém nastavení Dolby 5. převodní charakteristiku systému Dolby 6. závislost harmonického zkreslení na úrovni signálu Body 5 a 6 měřte pouze pro jeden vybraný typ magnetofonového pásku. 2 Parametry analogového magnetického záznamu (1 typ pásku) Seznamte se s magnetofonem, jeho funkcí a principiálním blokovým schématem. Pro předložený magnetofon a vybraný typ magnetofonového pásku změřte následující parametry: 1. reprodukční kmitočtovou charakteristiku 2. záznamovou kmitočtovou charakteristiku 3. kmitočtovou závislost přeslechů 4. odstup signál šum při různém nastavení Dolby 5. převodní charakteristiku systému Dolby 6. závislost harmonického zkreslení na úrovni signálu 7. závislost kmitočtových charakteristik na předmagnetizaci 3 Porovnání parametrů mechanického záznamu a jiného typu záznamu (podle výběru) Seznamte se s principem a typy mechanického záznamu, s obsahem a použitím měřicí gramofonové desky SUPRAPHON. Seznamte se s principem jiného typu záznamu (podle výběru). Změřte a porovnejte následující parametry mechanického záznamu a zvoleného typu záznamu (podle výběru):

2 4 Porovnání parametrů magnetického záznam zvuku kazetový magnetofon a VHS Seznamte se s kazetovým magnetofonem, jeho funkcí a principiálním blokovým schématem. Seznamte se s možnostmi záznamu zvuku u systému VHS a s principem záznamu zvuku Hi-Fi Stereo. Změřte a porovnejte následující parametry magnetického záznamu u kazetového magnetofonu a VHS (mono i HiFi): (včetně Dolby) 5 Porovnání parametrů magnetického analogového a digitálního (DAT) záznamu zvuku Seznamte se s kazetovým magnetofonem, jeho funkcí a principiálním blokovým schématem. Seznamte se s digitálním záznamem zvuku na DAT, jeho specifiky, možnostmi a funkcí SBM. Změřte a porovnejte následující parametry magnetického záznamu u kazetového magnetofonu a DAT: (včetně Dolby/SBM) 6 Porovnání parametrů digitálního záznamu zvuku optický (CD) a magnetický (DAT) záznamem zvuku na DAT, jeho specifiky, možnostmi a funkcí SBM. Změřte a porovnejte následující parametry několika předložených CD přehrávačů a DAT rekordéru: (včetně SBM) 7 Porovnání parametrů digitálního záznamu zvuku optický (CD) a magnetooptický s kompresí (MD) záznamem zvuku na MiniDisc, jeho principem, specifiky, možnostmi a pricipy komprese ATRAC. Změřte a porovnejte následující parametry několika předložených CD přehrávačů a MD rekordéru: 2

3 Dále sledujte a vyhodnot te kompresní artefakty komprese ATRAC a seznamte se s možnostmi editace záznamu na MD. 8 Záznam zvuku na CD parametry záznamu na CD, protichybové kódování Seznamte se s principem digitálního záznamu CD, jeho specifiky a možnostmi, prostudujte způsob ochrany záznamu proti chybám. Změřte a porovnejte následující parametry několika předložených CD přehrávačů: Simulujte proces zpracování signálu u CD a ověřte jednotlivé kroky kódování signálu při zápisu (souhlas simulace s teorií). Při procesu dekódování vyhodnot te: 1. odolnost proti náhodným chybám (maximální stupeň ještě opravitelné chyby) 2. odolnost proti blokovým chybám 3. odolnost proti kombinovaným chybám 9 Parametry záznamu obrazu a zvuku na DVD Seznamte se s principem digitálního záznamu DVD, jeho specifiky a možnostmi. Seznamte se se záznamem zvuku v normě DVD-Video a DVD-Audio a se specifiky záznamu obrazu. Změřte a následující parametry záznamu zvuku u předloženého DVD přehrávače: Změřte následující parametry obrazu systému DVD, pro různé kvality záznamu. 1. útlumovou charakteristiku (řádek 18 Multiburst) 2. poměr amplitudy jasového a barvonosného signálu (F řádek 17) 3. skupinové zpoždění barvonosného signálu vůči jasovému (F ř. 17) 4. další charakteristiky (nelineární zkreslení) 3

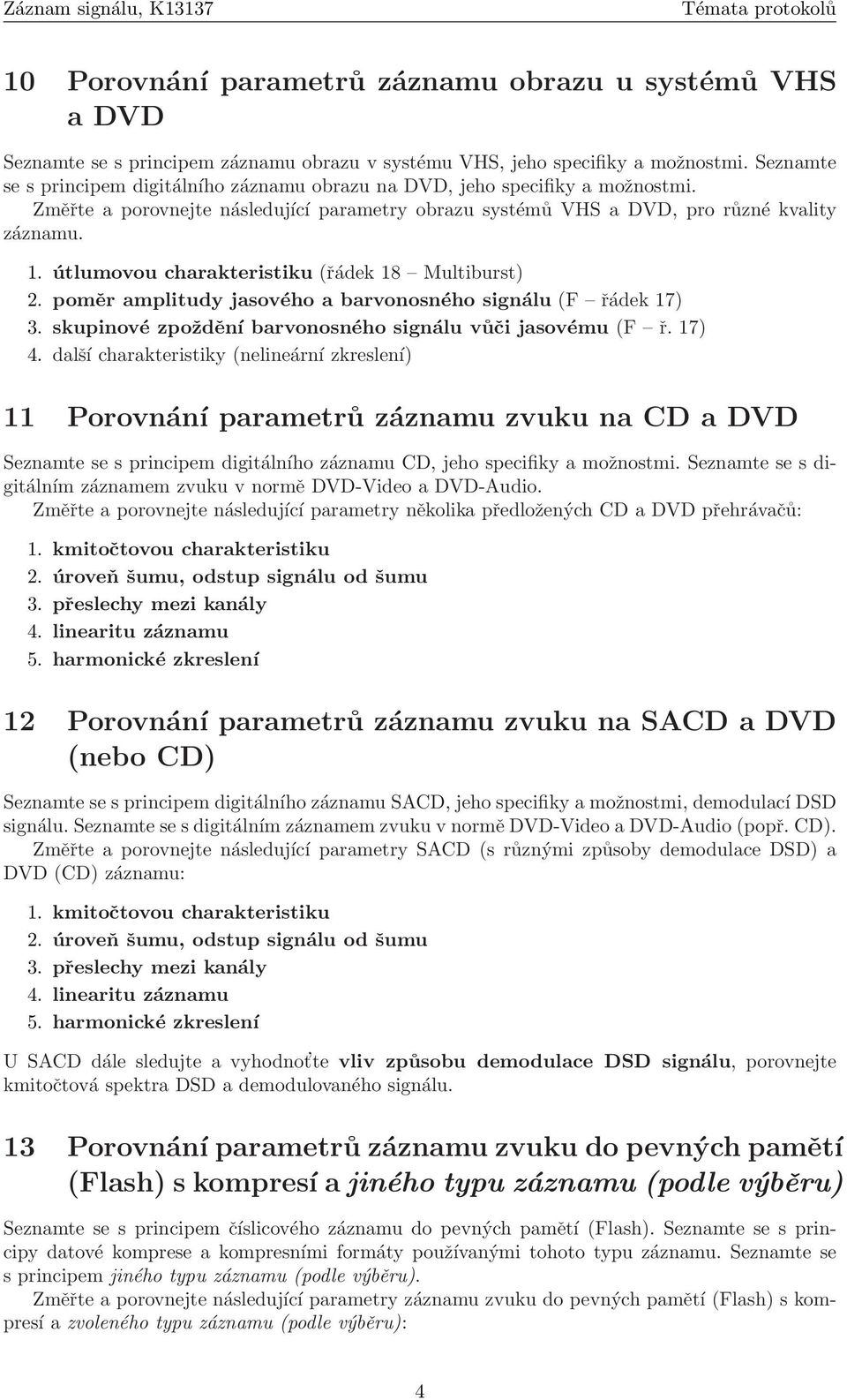

4 10 Porovnání parametrů záznamu obrazu u systémů VHS a DVD Seznamte se s principem záznamu obrazu v systému VHS, jeho specifiky a možnostmi. Seznamte se s principem digitálního záznamu obrazu na DVD, jeho specifiky a možnostmi. Změřte a porovnejte následující parametry obrazu systémů VHS a DVD, pro různé kvality záznamu. 1. útlumovou charakteristiku (řádek 18 Multiburst) 2. poměr amplitudy jasového a barvonosného signálu (F řádek 17) 3. skupinové zpoždění barvonosného signálu vůči jasovému (F ř. 17) 4. další charakteristiky (nelineární zkreslení) 11 Porovnání parametrů záznamu zvuku na CD a DVD záznamem zvuku v normě DVD-Video a DVD-Audio. Změřte a porovnejte následující parametry několika předložených CD a DVD přehrávačů: 12 Porovnání parametrů záznamu zvuku na SACD a DVD (nebo CD) Seznamte se s principem digitálního záznamu SACD, jeho specifiky a možnostmi, demodulací DSD signálu. Seznamte se s digitálním záznamem zvuku v normě DVD-Video a DVD-Audio (popř. CD). Změřte a porovnejte následující parametry SACD (s různými způsoby demodulace DSD) a DVD (CD) záznamu: U SACD dále sledujte a vyhodnot te vliv způsobu demodulace DSD signálu, porovnejte kmitočtová spektra DSD a demodulovaného signálu. 13 Porovnání parametrů záznamu zvuku do pevných pamětí (Flash) s kompresí a jiného typu záznamu (podle výběru) Seznamte se s principem číslicového záznamu do pevných pamětí (Flash). Seznamte se s principy datové komprese a kompresními formáty používanými tohoto typu záznamu. Seznamte se s principem jiného typu záznamu (podle výběru). Změřte a porovnejte následující parametry záznamu zvuku do pevných pamětí (Flash) s kompresí a zvoleného typu záznamu (podle výběru): 4

5 Dále sledujte a porovnejte artefakty u různých typů kompresí. 5
