1 EATON TOUR 2014 Pojistkové systémy Eaton Eaton Elektrotechnika

2 Historie pojistek Patent z roku 1881 (T.A. Edison) k ochraně žárovek Patent z roku 1883 (C.V. Boys a H.H. Cunningham) Patent z roku 1890 (W.M. Mordey) 2 2

3 Příslušné normy IEC (ČSN EN ) Pojistky nízkého napětí- Všeobecné požadavky IEC (ČSN ) Pojistky nízkého napětí- Doplňující požadavky pro pojistky určené pro kvalifikovanou obsluhu IEC (ČSN ) Pojistky nízkého napětí- Doplňující požadavky pro pojistky určené pro nekvalifikovanou obsluhu IEC (ČSN EN ) Pojistky nízkého napětí- Doplňující požadavky pro tavné pojistkové vložky pro ochranu polovodičových prvků 3 3

4 Příslušné normy IEC (ČSN EN ) Pojistky nízkého napětí- Doplňující požadavky na pojistkové vložky pro ochranu solárních fotovoltaických energetických systémů 4 4

5 Princip funkce- konstrukce Uvnitř keramického tělesa je mezi svorkami umístěn tavný perforovaný vodič U některých typů je tavný vodič navíc rozdělen na dva díly a elektricky spojen pájkou (Mefekt) Celý prostor je vyplněn hasivem v podobě křemičitého písku 5 5

6 Princip funkce Vzhled neporušeného tavného vodiče Iniciace tavného vodiče v případě přetížení Iniciace tavného vodiče v případě zkratu 6 6

7 Charakteristické parametry Jmenovité napětí Jmenovitý proud Rozsah vypínání a kategorie užití (vypínací charakteristika) Ztrátový výkon Jmenovitá vypínací schopnost Typ a typová velikost 7 7

8 Rozsah vypínaní a kategorie užití NN pojistek označuje se skupinou dvou až tří písmen (gg, am, ) první písmeno udává rozsah vypínání tavné vložky g plný rozsah vypínací schopnosti tavné vložky a částečný rozsah vypínací schopnosti druhé písmeno udává kategorii užití G pro všeobecné použití M pro jištění motorových vývodů R pro jištění polovodičových prvků Tr pro jištění distribučních transformátorů PV pro jištění fotovoltaických systémů 8 8

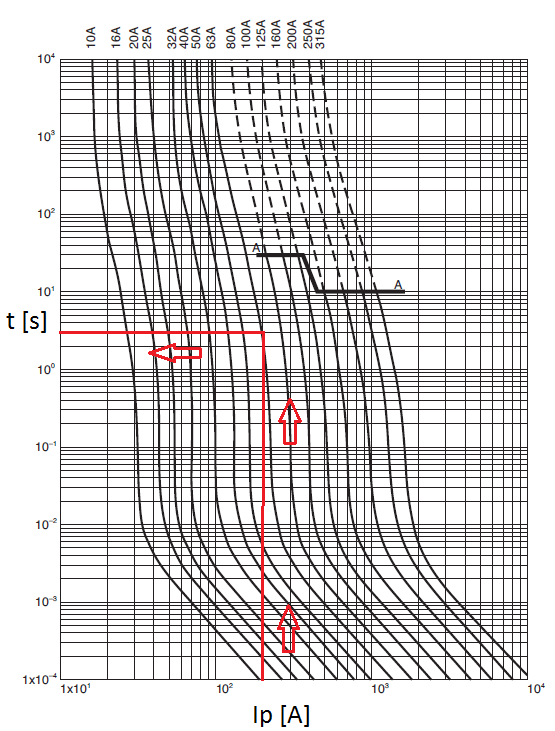

9 I-t charakteristika také zvaná vypínací charakteristika udává tavnou nebo celkovou vypínací dobu v závislosti na předpokládaném proudu zobrazuje i rozsah vypínání 9 9

10 Omezovací charakteristika 10 10

11 Selektivita jištění Pojistka - pojistka Poměr 1:1,6 Pojistka - jistič Viz. tabulky výrobce Jistič - pojistka Viz. tabulky výrobce 11 11

12 Selektivita jištění Náhled tabulky selektivity jističe k předřazené pojistce NH 12 12

13 gg/gl pojistky Válcové pojistky C Kompaktní velikost Jmenovitý proud od 0,5A do 125A Splňují požadavky IEC Dostupné verze poj. vložek s vybavovačem a indikátorem Dostupná kompletní řada pojistkových odpojovačů 13 13

14 gg/gl pojistky Nožové pojistky NH Dostupné velikosti 000, 00, 01, 1, 02, 2, 03, 3, 4 Jmenovitý proud od 2A do 1250A Kompletní řady pro jmenovité napětí 400V, 500V, 690V Dostupné i s izolovanými víky Splňují požadavky IEC Neobsahují zdraví škodlivé látky (Pb,Cd) Nízké výkonové ztráty Dvojitý indikátor 14 14

15 am pojistky Válcové pojistky C Jmenovitý proud od 0,25A do 125A Splňují požadavky IEC Dostupné verze poj. vložek s vybavovačem a indikátorem C10M C14M C22M 15 15

16 am pojistky Nožové pojistky NH Dostupné velikosti 000, 00, 1, 2, 3 Jmenovitý proud od 10A do 1600A Kompletní řady pro jmenovité napětí 500V a 690V Splňují požadavky IEC Neobsahují zdraví škodlivé látky (Pb,Cd) Nízké výkonové ztráty Dvojitý indikátor 16 16

17 gr a ar pojistky Válcové pojistky C Jmenovitý proud od 1A do 100A Splňují požadavky IEC Dostupné verze poj. vložek s vybavovačem rozsah vypínání ar FWC- 10F FWP- 14F FWP- 22F 17 17

18 gr a ar pojistky Nožové pojistky NH Dostupné velikosti 000, 00, 1, 2, 3 Jmenovitý proud od 10A do 1600A Kompletní řada pro jmenovité napětí 690V Splňují požadavky IEC Neobsahují zdraví škodlivé látky (Pb,Cd) Nízké výkonové ztráty Nízká hodnota I 2 t Dvojitý indikátor 18 18

19 gpv pojistky Válcové pojistky C Jmenovitý proud od 1A do 32A Splňují požadavky IEC Dostupné ve velikostech 10x38 a 14x51 Vhodné do pojistkových odpojovačů CHPV Splňují požadavky směrnice RoHS PV- 10F 19 19

20 gpv pojistky Nožové pojistky NH Dostupné velikosti 1, 2, 3 a XL velikosti Jmenovitý proud od 32A do 630A Kompletní řada pro jmenovité napětí 1000V Splňují požadavky IEC Neobsahují zdraví škodlivé látky (Pb,Cd) Nízké výkonové ztráty Nízká hodnota I 2 t Dvojitý indikátor PV- NH 20 20

21 Ostatní NN pojistky BS pojistky Zákaznické pojistkové vložky Domovní rozvody Ochrana vedení připojeného k domovním spotřebičům Speciální uchycení Průmyslové aplikace Ochrana vedení a motorů, distribuční a ovládací panely Ultrarychlé pojistky Aplikace nízkých výkonů Malé UPS 21 21

22 Ostatní NN pojistky UL pojistky Pojistkové vložky pro speciální obvody Elektrické panely Strojní odpojovače Průmyslové řízení Řízené motorové aplikace Doplňkové pojistkové vložky Měřicí obvody Světelné okruhy Řídicí obvody Elektronické obvody 22 22

23 Ostatní NN pojistky UL pojistky Ultrarychlé pojistky Aplikace středních výkonů DC pohony Společné DC sběrnice Měniče a usměrňovače napájení Softstartéry 23 23

24 VN pojistky Pojistkové vložky pro omezení proudu Ochrana transformátorů (dle norem DIN) Venkovní i vnitřní použití Ochrana transformátorových stanic Rozvaděče s plynem SF6 Napěťové a pomocné transformátory Napěťové a pomocné transformátory Potenciálové transformátory 24 24

25 VN pojistky Pojistkové vložky ponořené v oleji (dle BS norem) Ochrana vysokonapěťových transformátorů Olejem plněné rozváděče Ochrana motorů (dle BS, DIN, ANSI norem) Podle norem pro motory Řízení motorů Skříně VN rozváděče 25 25
