1 P01 Venkovní čidla teploty QAC... FW-T1G Pasivní čidlo pro měření venkovní teploty, v menší míře i složky slunečního záření, síly větru a teploty venkovní zdi. Rozsah měření -40/ C / 5 95 % r. F. Použití Venkovní čidla teploty QAC se používají v zařízeních pro vytápění, větrání a klimatizaci (VVK) jako: Referenční čidla pro ekvitermní regulaci Měřící čidla, např. pro optimalizaci, indikaci měřené hodnoty nebo pro připojení k automatizačnímu a regulačnímu systému budovy Přehled typů Typ Měřící článek Rozsah měření Časová konstanta QAC22 LG-Ni C cca. 14 min QAC32 NTC 575 (linearizován) C cca. 12 min Schválení QAC2010 Pt C cca. 14 min UL, třída 2 QAC2012 Pt C cca. 14 min UL, třída 2 QAC2030 NTC10k C cca. 14 min UL, třída 2 FW-T1G T1 (PTC) C cca. 14 min Objednávání a dodávka Při objednávání uveďte název výrobku a typové označení např.: Venkovní čidlo QAC22. CE1N1811E Building Technologies

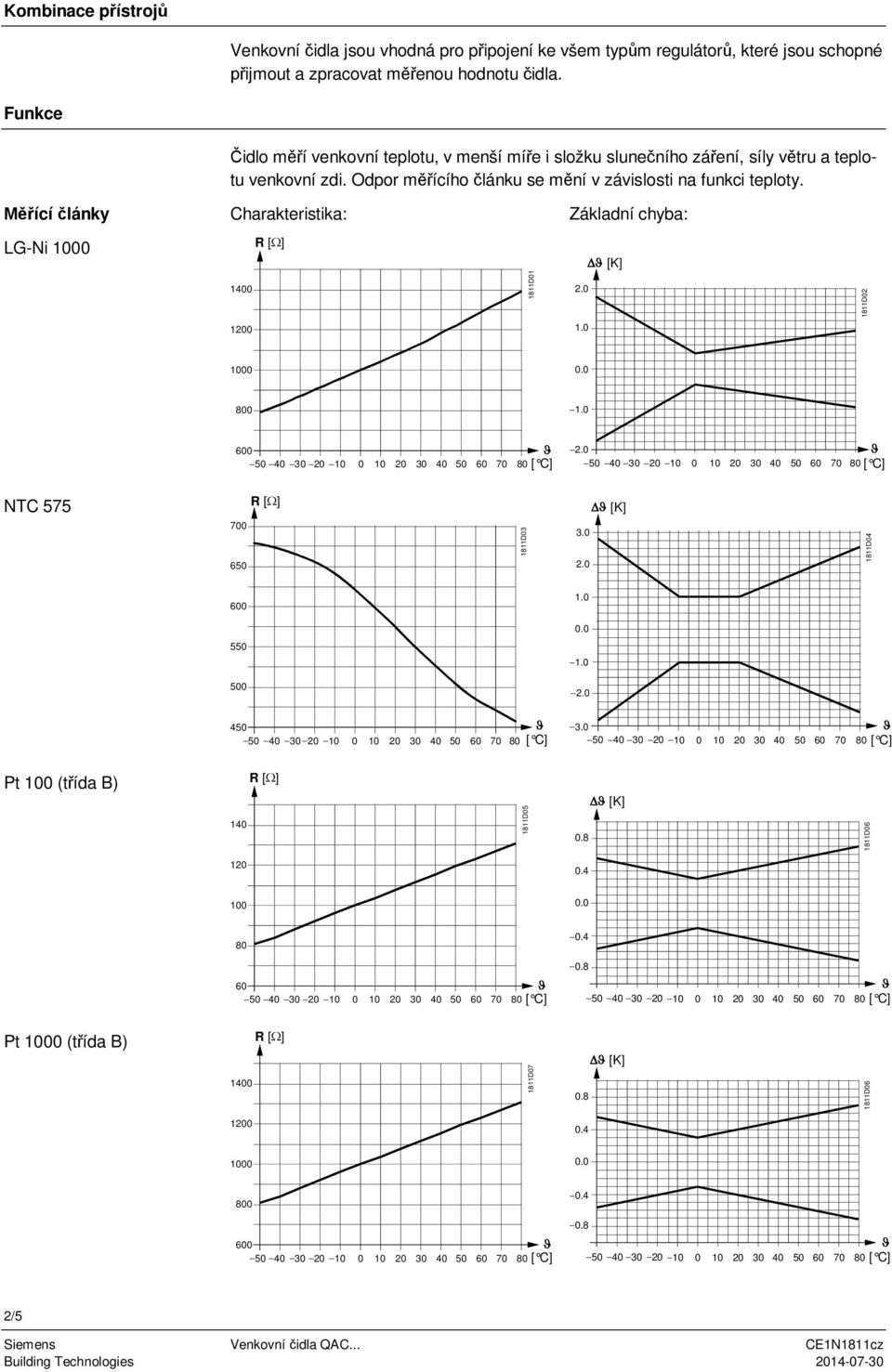

2 Kombinace přístrojů Venkovní čidla jsou vhodná pro připojení ke všem typům regulátorů, které jsou schopné přijmout a zpracovat měřenou hodnotu čidla. Funkce Čidlo měří venkovní teplotu, v menší míře i složku slunečního záření, síly větru a teplotu venkovní zdi. Odpor měřícího článku se mění v závislosti na funkci teploty. Měřící články Charakteristika: Základní chyba: LG-Ni D [K] 1811D D [ C] NTC 575 D [K] D D Pt 100 (třída B) D D [K] 1811D Pt (třída B) 1811D D [K] 1811D /5

3 NTC 10k D09 D [K] D08 T1 (PTC) D01 D [K] D02 80 [ C] Popis R Odpor [ Ω ] Teplota [ C ] D Teplotní diference [ K ] Konstrukce Čidlo se skládá z plastového pouzdra a odnímatelného krytu. Připojovací svorky jsou přístupné po odstranění krytu. Přívod kabelu je buď zezadu (kabeláž ve zdi) nebo spodem (kabeláž na povrchu. Kabelovou průchodku lze našroubovat zespod pouzdra. Projektování Dovolené délky kabelu závisí na typu regulátoru, do kterého je čidlo zapojeno. Délky kabelů jsou uvedeny v katalogových listech příslušných regulátorů. Montáž Umístění Montážní výška V závislosti na použití montujte venkovní čidlo následujícím způsobem: Pro regulaci: Na zdi domu nebo budovy, na níž jsou okna regulovaných místností. Čidlo nesmí být vystaveno rannímu slunci. V případě pochybnosti namontujte čidlo na severní nebo severozápadní stěnu. Pro optimalizaci: Čidlo montujte vždy na nejchladnější zeď domu nebo budovy (běžně na severní stěnu). Čidlo nesmí být vystaveno rannímu slunci. Přednostně ve středu domu, budovy nebo vytápěné zóny, minimálně 2.5 m nad zemí. Čidlo nesmí být umístěno v následujících místech: Nad okny, dveřmi, vyústky vzduchotechniky, nebo jinými zdroji tepla Pod balkóny, nebo střešními okapy Aby se zabránilo chybám měření způsobených cirkulací vzduchu, utěsněte přívod kabelu do pouzdra čidla. Čidlo nepřetírejte jinou barvou. Návod k montáži je vytištěn na obalu. 3/5

4 Likvidace Přístroje jsou z hlediska likvidace považována za elektronické přístroje v souladu s evropskými směrnicemi 2012/19/EU a nesmí se s nimi nakládat jako s domovním odpadem. Zlikvidujte přístroj způsoby, které jsou pro tento účel zavedeny. Dodržujte všechny místní platné zákony a předpisy. Technické údaje Funkční údaje Rozsah měření Měřící článek Časová konstanta Přesnost měření Viz. "Funkce " Typ měření a výstup Pasivní Ochrana Třída ochrany III podle EN Stupeň krytí pouzdra IP54 podle EN Elektrické připojení Připojovací svorky 2 x 1.5 mm 2 nebo 1 x 2.5 mm 2 Vstup kabelů Kabelová průchodka (např. M 16 x 1.5) Dovolená délka kabelů Viz. "Projektování" Podmínky okolního prostředí Směrnice a standardy Environmentální kompatibilita Materiály a barvy Hmotnost Provoz Klimatické podmínky Teplota Vlhkost Skladování / doprava Klimatické podmínky Teplota Vlhkost Mechanické podmínky C % r. v. IEC Třída 2K C <95 % r. v. Třída 2M2 Standardy výrobku EN Automatická elektronická řídící zařízení pro domácnost a podobné účely UL UL873 Environmentální deklarace výrobku CE1E1701 *) obsahuje údaje o environmentálně kompatibilní konstrukci výrobku a ohodnocení (shoda RoHS, složení materiálu, obal, prospěch pro životní prostředí, likvidace). Základová deska Kryt Balení Včetně obalu Plast (ASA) Plast (ASA), RAL9003 Vlnitá lepenka Cca. 93 kg *) Dokumenty lze stáhnout na Schéma zapojení B M 1811G01 Toto schéma zapojení je shodné pro všechny typy venkovních čidel uvedené v tomto katalogovém listu. Připojovací vodiče jsou zaměnitelné. 4/5

5 Rozměry 5, ,7 5, ,5 Ø 16 49,5 1811M03 Rozměry v mm Plán vrtání otvorů 5/5 ã2004 Siemens s.r.o. divize Building Technologies Změny vyhrazeny
