M7061 ROTAČNÍ POHONY VENTILŮ

Transkript

1 M7061 ROTAČNÍ POHONY VENTILŮ TECHNICKÉ INFORMACE VLASTNOSTI Chráněno proti přetížení a zablokování Bezúdržbový elektrický pohon pro rotační ventily Zřetelný indikátor polohy Přímá montáž na rotační ventily Ruční ovládání Vysoké hodnoty točivého momentu Pouzdro pro velké vodiče Dlouhá životnost SPECIFIKACE POUŽITÍ Pohon Honeywell M7061 je navržen pro zajištění plynulého řízení v systémech vytápění a klimatizace. Pro tento pohon je standardem vysoký výkon řízení a robustní konstrukce. V kombinaci s ventilem V5431 je možné velmi přesně řídit teplotu vody při ohřevu nebo chlazení. Mechanické rozhraní mezi pohonem a ventilem je navrženo pro spolehlivost provozu. Pohony s točivým momentem od 10 Nm až do 20 Nm jsou vhodné pro široký rozsah rotačních ventilů (DN 15 až DN 100). Napájení Spotřeba proudu Řídící signál Úhel otáčení 90 Doba chodu Jmenovitý točivý moment 24 V AC (±20%), 47 až 60 Hz 100 ma 0 až 10 V / 2 až 10 V Závislá na typu, viz tabulka Závislý na typu, viz tabulka Stupeň krytí IP 54 podle EN Třída ochrany Il podle EN Okolní teplota 0 až 45 C Teplota vody ve ventilu 2 až 110 C Relativní vlhkost Hmotnost bez kondenzace 1,5 kg OBJEDNACÍ ČÍSLA POHONŮ Točivý moment Doba chodu Rozměry ventilu Objednací číslo 10 Nm ~ 1,5 min DN15 to DN40 M7061E Nm ~ 3,0 min DN15 to DN80 M7061E1020 * redukovaný diferenciální tlak VHODNÉ VENTILY V5431A; V5431F 1

2 FUNKCE Pohon je uváděn do pohybu motorem na stejnosměrný proud. Vřeteno pohonu se otáčí o 90. Poloha je řízena elektronicky. Úhel otáčení je elektronicky omezen. Nastavení se provádí pomocí potenciometrů. V případě ručního nastavování je možné otáčení pohonu pomocí ruční páčky. Obvod pro elektrické přetížení chrání pohon. Pokud jsou točivé momenty překročeny, je pohon automaticky vypnut. Ruční ovládání odpojuje převod od ventilu. Jakmile je zapnuto napájení pohonu, je ventil opět řízen pohonem. Pohon je bezúdržbový. UVÁDĚNÍ DO PROVOZU A PROVOZ Vstupní signál Propojka ST 2 je použita pro nastavení vstupního signálu 1. Propojka ST 2 v dolní poloze: vstupní signál Y = 0 až 10 V DC 2. Propojka ST 2 v horní poloze: vstupní signál Y = 2 až 10 V DC Směr otáčení motoru Pomocí propojky ST 1 (na desce tištěných spojů) lze určit směr otáčení motoru. 1. Propojka ST 1 v dolní poloze (viz obr.): otáčení ve smyslu otáčení hodinových ručiček 0 100%, tj. při signálu Y = 0 V DC je páčka na levém konci. 2. Propojka ST 2 v horní poloze: otáčení proti smyslu otáčení hodinových ručiček 100% 0, tj. při signálu Y = 0 V DC je páčka na pravém konci. Potenciometr zpětné vazby Knoflík R je použit pro nastavení potenciometru. Je-li motor ve střední poloze značka na páčce je nad značkou na pouzdře motoru ukazatel na knoflíku R musí ukazovat na trojúhelník na desce tištěných spojů (nastavení výrobce). Nastavování je potřebné pouze tehdy, je-li deska tištěných spojů vyměňována. Přizpůsobení charakteristice ventilu Charakteristika pohonu, tj. vztah mezi otáčením motoru a vstupním signálem, může být měněna pomocí potenciometru K na desce tištěných spojů. Křivka charakteristiky mezi jejím počátečním a koncovým bodem může být nastavena libovolně mezi konvexní, lineární a konkávní. Potenciometr je označen čísly od 1 do 9. Lineární charakteristika K = 5 je výchozím nastavením výrobce. Příklady: Při montáži proporcionálního pohonu na ventil s lineární charakteristikou lze rovnoměrné procentuální charakteristiky na řízené jednotce dosáhnout při nastavení konkávní křivky (K 3). Pohon použitý s předimenzovaným mísícím ventilem je dalším příkladem použití konkávní křivky (K 3). 2

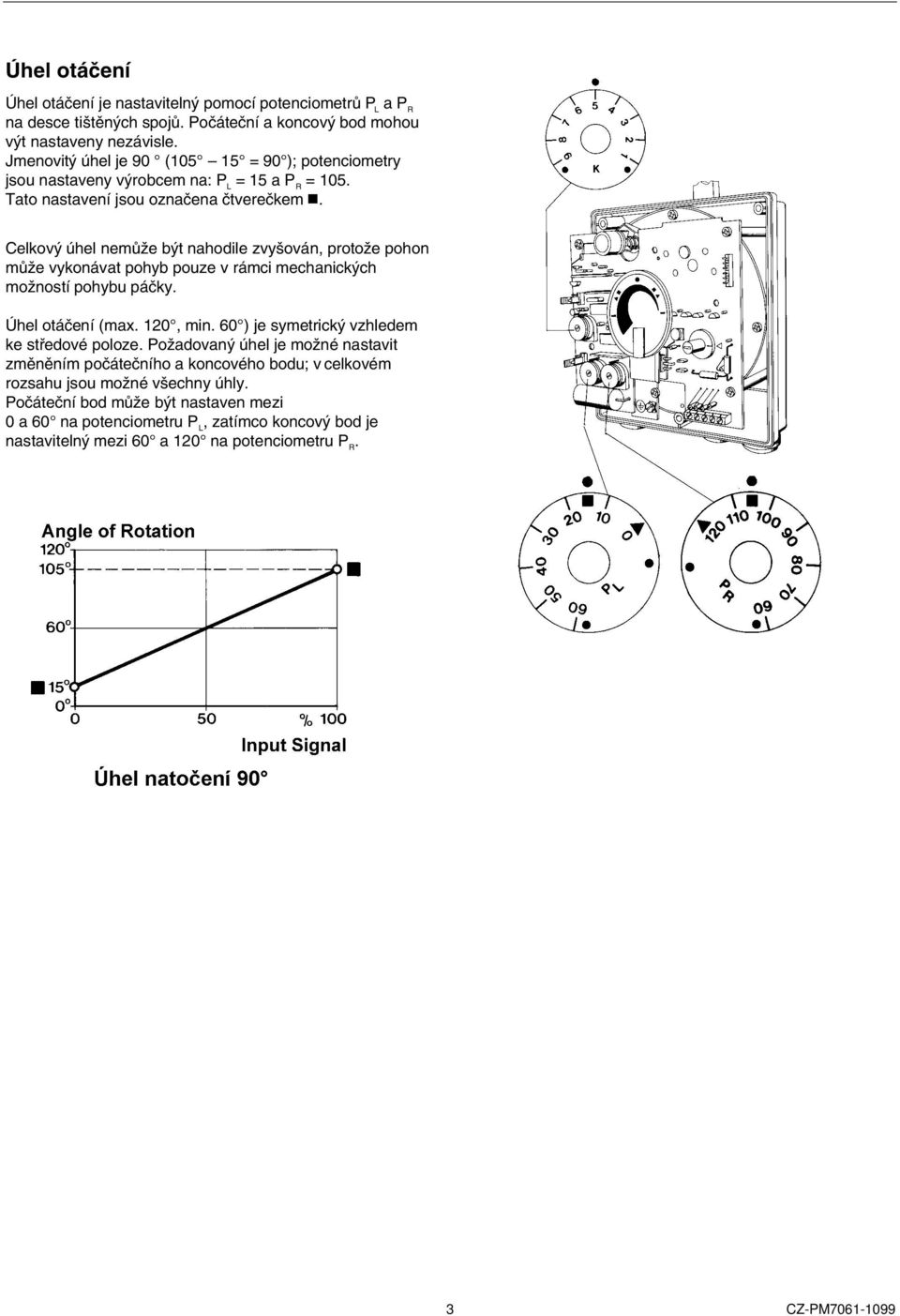

3 Úhel otáčení Úhel otáčení je nastavitelný pomocí potenciometrů P L a P R na desce tištěných spojů. Počáteční a koncový bod mohou výt nastaveny nezávisle. Jmenovitý úhel je 90 ( = 90 ); potenciometry jsou nastaveny výrobcem na: P L = 15 a P R = 105. Tato nastavení jsou označena čtverečkem. Celkový úhel nemůže být nahodile zvyšován, protože pohon může vykonávat pohyb pouze v rámci mechanických možností pohybu páčky. Úhel otáčení (max. 120, min. 60 ) je symetrický vzhledem ke středové poloze. Požadovaný úhel je možné nastavit změněním počátečního a koncového bodu; v celkovém rozsahu jsou možné všechny úhly. Počáteční bod může být nastaven mezi 0 a 60 na potenciometru P L, zatímco koncový bod je nastavitelný mezi 60 a 120 na potenciometru P R. 3

4 MONTÁŽ NA VENTIL Před montáží pohonu umístěte otáčivý ventil v souladu s pokyny pro jeho instalaci. ELEKTRICKÉ ZAPOJENÍ Externí řízení na poloze Pro řízení poloh z externího zdroje zapojte svorky motoru: pro proměnný signál 100 % připojte ke svorce 4 pro proměnný signál 0 % připojte ke svorce 2 () systémová zem nebo zemnící vodič. EN0B-076 4

5 ROZMĚRY (mm) ROZMĚRY S V5431A (mm) Typ DN a c SW h i V5431A R palce V5431A R palce V5431A R 1 palce V5431A R 1 palce V5431A R 1 palce 5

6 ROZMĚRY S V5431F (mm) Typ DN a b c d e f g h V5431F x11 70 V5431F x11 75 V5431F x14 80 V5431F x14 85 V5431F x14 95 V5431F x V5431F x V5431F x V5431F x V5431F x Honeywell spol. s r. o. Budějovická Praha , 2275; Fax applied-cz@honeywell.com číslo dokumentace
