Název a místo stavby: Chodník v ul. Na Valích vč. Ul. Osboditelů Č. zakázky: J 08 Investor: Město Louny

Transkript

1

2 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 01 Cílem projektu je: Cílem investora, při zadávání tohoto projektu, bylo především vybudovat nové povrchy chodníků pro pěší v ulicích Na Valích, včetně ulice Osvoboditelů. Součástí rekonstrukce chodníků bude také vybudování nových přechodů pro chodce spolu s několika místy pro přecházení. Nové přechody pro chodce se nachází právě ve zmíněné ulici Na Valích, první je situován u křižovatky s ulicí Táboritská, ten druhý je pak situován u křižovatky s ulicí Jakoubkova. Nové přechody jsou samozřejmě navrženy tak, aby vyhovovaly vyhláškám týkajících se využívání osob s omezenou schopností pohybu a orientace. Nedílnou součástí projektu je pak vybudování nové opěrné zdi na pozemku města. Tato opěrná zeď bude sloužit jako zpevnění svislé stěny, které vznikla demolicí objektu na pozemku č. 281/1. Dále se pak bude ve východní části řešeného území budovat nové stání pro kontejnery. Účelem projektu je zlepšit celkový estetický vzhled ulic města, stávající povrchy chodníků jsou již zastaralé, nevyhovující a navíc na materiálech, z kterých jsou vybudovány, je znát stáří a vliv povětrnostních vlivů (praskliny v betonu, )

3 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 02 Stručná charakteristika území a jeho dosavadní využití: Zájmové území se nachází ve městě Louny, jižně od Mírového náměstí. Projekt řeší v podstatě jen rekonstrukci povrchu chodníků v ulici Na Valích, včetně ulice Osvoboditelů. Rekonstrukce se týká výměny povrchů včetně podkladních vrstev. Jedinou změnou stávajícího využití území bude vybudování dvou nových přechodů pro chodce. Řešené území je mírně svažité směrem k východu na cca 300 m činí převýšení 5,24 m, což odpovídá spádu 1,75%. Vliv technického řešení stavby a jejího provozu na krajinu, zdraví a životní prostředí: Dle charakteru a rozsahu stavby lze souhrnně konstatovat, že stavba a její provoz nezhorší stávající vliv na životní prostředí. Stavba se po dokončení začlení do stávajícího systému dopravní infrastruktury. Vlastním provozem nemůže dojít ke znečištění srážkové vody ropnými látkami

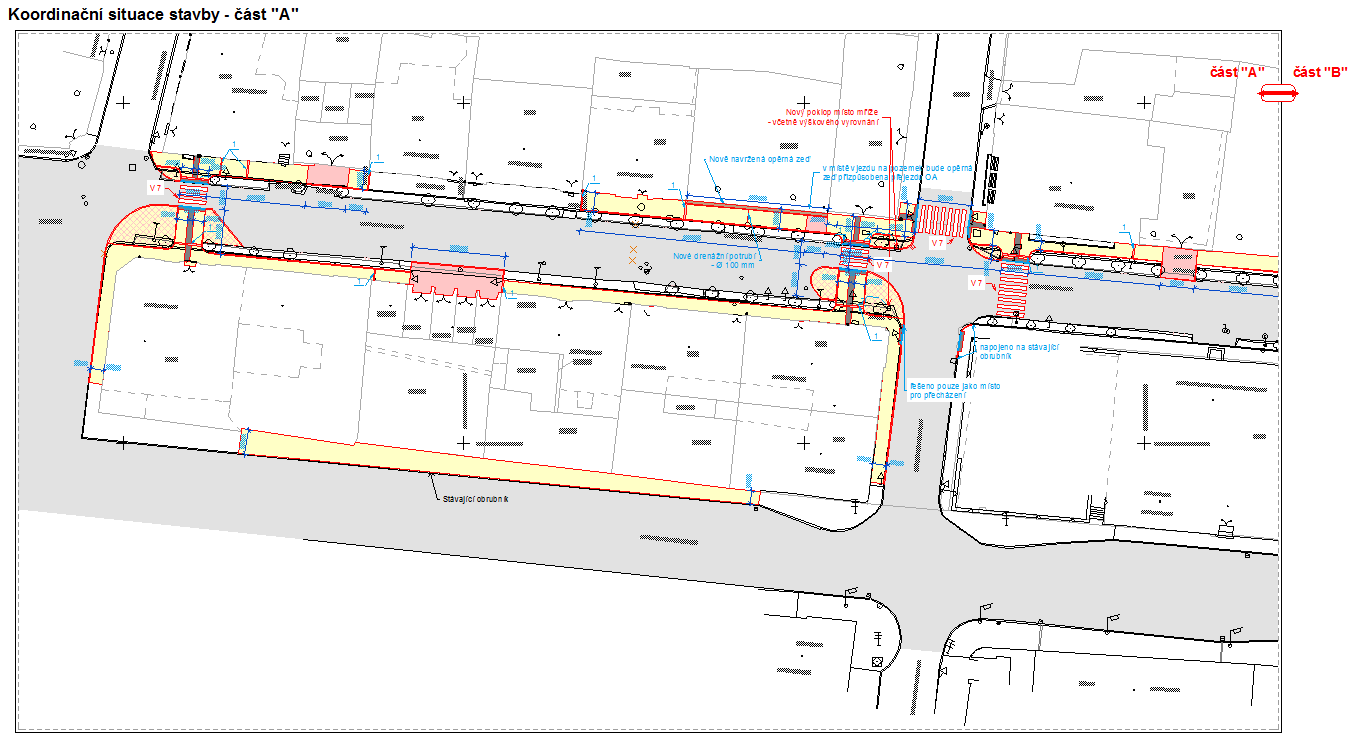

4 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 03 Technické řešení projektu: Dispoziční uspořádání stavby vychází ze stávajícího řešení. Nové obrubníky chodníků se snaží kopírovat stávající linie, byly však srovnány tak, aby došlo k co nejmenším zlomům. Chodníky byly navrženy s povrchem ze zámkové dlažby tl. 60 mm, stávající budou odstraněny včetně podkladních vrstev až do hloubky 240 mm, což je tloušťka skladby nových chodníků. U vjezdů na soukromé pozemky pak byla navržena dlažba tl. 80 mm, která je uzpůsobena pojezdu OA do 3,5 t. Tloušťka skladby této komunikace činí 460 mm. Skladby komunikací jsou patrné z výkresové dokumentace, kde jsou názorně rozkresleny s popisem jednotlivých vrstev. Dva nové přechody v ulici Na Valích jsou řešeny tak, aby jej bylo možno zdolat osobami s omezenou schopností pohybu a orientace. Jsou vybaveny vodícími pásy z reliéfní dlažby, která má skladbu totožnou jako nové chodníky pro pěší s tím rozdílem, že povrch netvoří zámková, ale reliéfní dlažba. Přechody jsou lemovány sníženým obrubníkem s převýšením 0,02 m. Snížený obrubník pak navazuje na přechodový, následně na silniční obrubník s převýšením 0,1 m. Kolem přechodů byla navržena nová zeleň, jež určuje tvar křižovatky (ulice Na Valích X ulice Táboritská). Vzhledem ke stávajícímu uspořádání vozovky, chodníku pro pěší a parkoviště, byly do nových přechodů navrženy nové odvodňovací žlaby v tl. 200 mm. Konkrétní typ těchto žlabů je patrný z výkresové dokumentace, kde jsou přesně dané rozměry. Ve výkrese charakteristických příčných řezů je pak také patrné výškové osazení těchto žlabů vzhledem ke stávajícímu terénu. Nové odvodňovací žlaby jsou pak také navrženy z každého okapového svodu, který je dnes vyústěn na povrch chodníku a voda tak nekontrolovatelně samovolně stéká. Odvodňovací žlaby tuto vodu zachytí a svedou do rigolu, který lemuje celou linii ulice Na Valích.

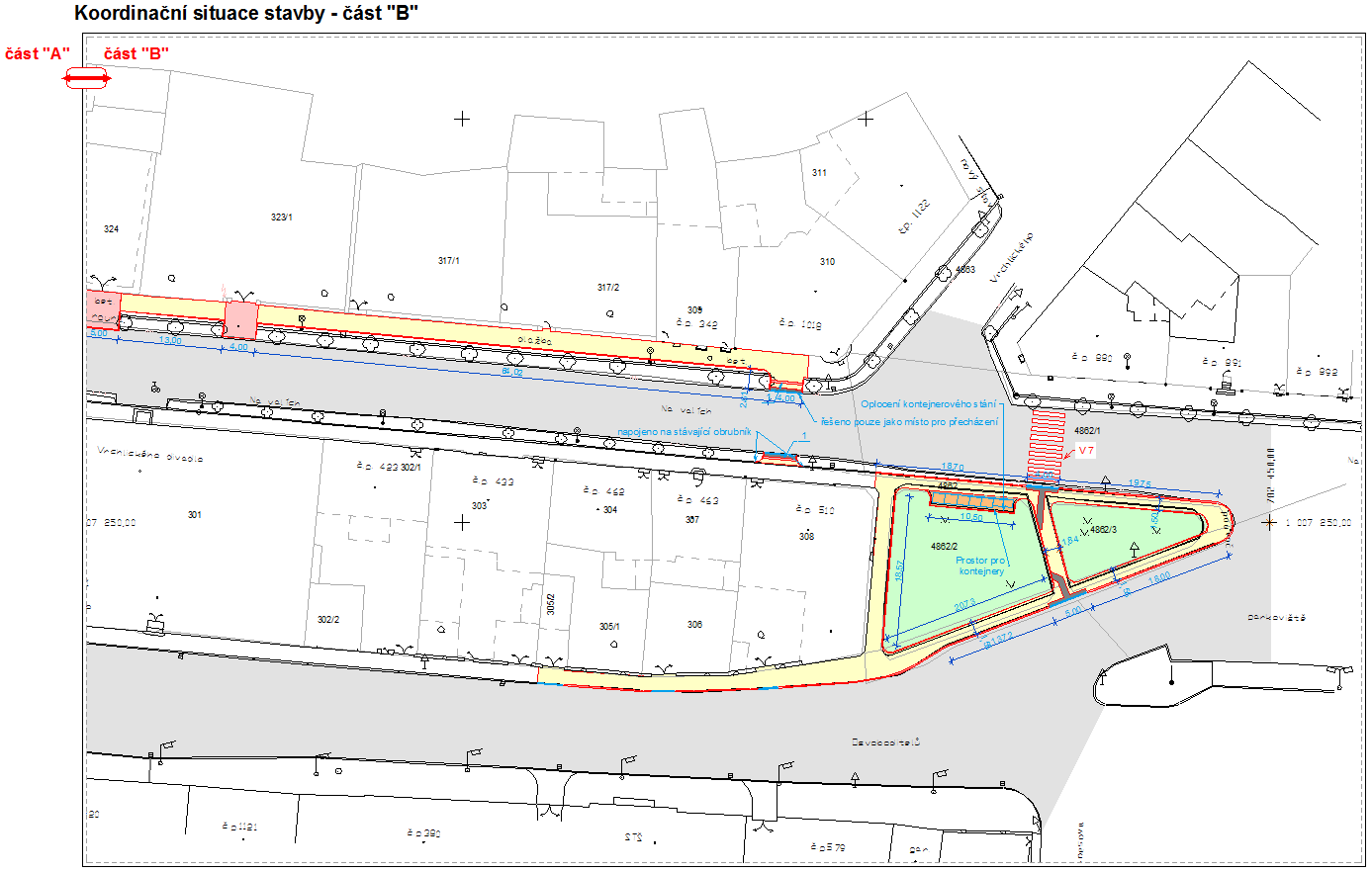

5 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 04 Technické řešení projektu: V jihozápadní části řešeného území jsou chodníky s novým povrchem napojeny na již stávající povrchovou úpravu chodníku. Chodník v ulici Osvoboditelů projde taktéž rekonstrukcí. Stávající obrubníky, které tento chodník lemují, však zůstanou zachované. Tři nové přechody u křižovatky ulic Na Valích a Jakoubkova jsou řešeny stejným principem jako první přechod. Jižní prostor na této křižovatce je řešen pouze jako místo pro přechází, které opět vyhovuje využívání ZTP osob (snížený obrubník, vodící pás, ). Součástí projektu a požadavkem investora bylo také vybudování nové opěrné zdi. Na pozemku 281/1 byl demolován rodinný dům, po které vzniklo mezi chodníkem a zahradou RD převýšení cca 2,5 m. Opěrná zeď bude sloužit jako zpevnění vzniklé svislé stěny (více viz samostatná část PD). Poslední součástí projektu je pak vybudování nových chodníků ve východní části řešeného území. Součástí toho je pak realizace nových míst pro kontejnery. V tomto místě je pak zapotřebí vyasfaltovat plochu, která vznikne mezi stávající hranou koruny komunikace a novým chodníkem. Nové chodníky, které budou lícovat se zelení, budou lemovány zahradním obrubníkem jedná se o chodníky souběžné se stávajícím rigolem. Chodníky napojené na stávající komunikaci budou lemovány silničním betonovým obrubníkem s převýšením 0,1 m. Vzhledem k novému dispozičnímu řešení přechodů pro chodce je zapotřebí přemístit 2 uliční vpusti, pozice je patrná z výkresové dokumentace.

6 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 05 Opěrná zeď: Základní údaje o opěrné zdi: - Opěrná zeď se nachází na pozemku č. 4853/3 v k.ú. Louny. V současné době je na soukromém přilehlém pozemku již jedna opěrná zeď. Proto byly posouzeny dvě základní varianty, které by vyřešily problém se sesuvem nového chodníku: 1. Varianta byla zrekonstruovat stávající opěrnou zeď na soukromém přilehlém pozemku č. 281/1. - Tato varianta je možná ekonomicky výhodně řešit pouze za předpokladu, že bude opěrná zeď sloužit zároveň jako zeď suterénu budoucího objektu. To předpokládá aktivitu vlastníka pozemku a investici do suterénní části budovy. - Řešení bez výstavby suterénu je technicky možné pouze pilotáží nebo štětovou stěnou. Obě tyto možnosti předpokládají geologický průzkum a jsou neúměrně drahé. 2. Variantou byla realizace nové opěrné zdi na pozemku investora města. - Tato varianta byla zvolena z důvodu nezávislosti na majiteli přilehlého pozemku. Navržené řešení je technicky jednoduché a stabilita zdi nebude ovlivněna budoucí aktivitou majitele pozemku. V současné době je vedle opěrné zdi na pozemku soukromníka situován vjezd na řešený pozemek 4853/3. Tento vjezd je vytvořen nasypanou rampou a je třeba jej zachovat. Proto bude nová opěrná zeď v místě tohoto vjezdu přizpůsobena přejezdu OA použijí se zákrytové prvky přizpůsobené tomuto požadavku. Zdůvodnění stavby opěrné zdi: - Vzhledem ke stávajícímu stavu chodníku a přilehlého pozemku je nutné provést opěrnou zeď, která bude bránit sesuvu nového chodníku na uvedenou parcelu. Původně byla opěra tvořena samotným objektem. Ten byl zbourán včetně podzemní část a byla zde vystavěna laicky opěrná stěna. Tato zeď je ve špatném stavu a neplní svojí funkci. Vzhledem k tomu, že není jasné technické řešení a termín výstavby nového objektu, který by mohl plnit funkci opěry, zvolil projektant řešení, které je na majiteli přilehlého pozemku nezávislé.

7 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 06 Pozemky dotčené stavbou: S ohledem na předpokládaný rozsah řešeného území této stavby, byly na základě ověřené kopie katastrální mapy stanoveny dotčené pozemky. Souhrnně se dá pak konstatovat fakt, že veškeré pozemky, které stavba zaobírá jsou ve vlastnictví investora tedy města Louny. Přehled výchozích podkladů a průzkůmů: Dokumentace záměru k žádosti o vydání rozhodnutí o umístění stavby: - vzhledem k charakteru stavby (rekonstrukce povrchů stávajících komunikací), nebylo zapotřebí zhotovit tuto dokumentaci Mapové podklady, zaměření území: - katastrální mapa, orthofotomapa, zaměření řešeného území geodetickou kanceláří, vizuelní prohlídka staveniště projektantem, fotodokumentace Dopravní, geotechnický a hydrogeologický průzkum: - vzhledem k charakteru a rozsahu stavby nebylo zapotřebí provádět tyto průzkumy Hydrometeorologické údaje: - intenzita směrodatného deště byla stanovena na 212 l.s -1.ha -1

8 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 07

9 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 08

10 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 09

11 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 10

12 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 11

13 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 12

14 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 13

15 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 14

16 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 15

17 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 16

18 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 17

19 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 18

20 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 19

21 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 20

22 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 21

23 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 22

24 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 23

25 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 24

26 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 25

27 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 26

28 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 27

29 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 28

30 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 29

31 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 30

32 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 31

33 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 32

34 Rekonstrukce chodníku v ulici Na Valích včetně ulice Osvoboditelů 33
