1 Aplikační rozhraní pro geografickou datovou sadu židovských hřbitovů Lenka Reinwartová Západočeská univerzita v Plzni, Fakulta aplikovaných věd, Katedra matematiky, Geomatika lreinwart@gmail.com Abstrakt: Hlavním cílem práce je rozšíření geografické datové sady židovských hřbitovů o atributová data a tvorba aplikačního rozhraní. Mezi hlavní požadavky na vyhotovení a zpracování aplikačního rozhraní patří možnost prohledávání databáze na základě zadaných atributových údajů a kompletní vizualizace veškeré dokumentace nasbírané ke každému náhrobku, tzn. informace o zemřelých osobách, fotografie, přepis a překlad náhrobku. Abstract The main purpose of this thesis is to extend a geographical data set of Jewish cemeteries to attributes and to create the application interface. Amongst main requirements for completion and processing the application interface is the possibility of search the data set for a consideration of given attributes and complete visualization of all the documentation collected for each tombstone, which means information on dead persons, the photo, transcription and translation of each tombstone. Klíčová slova Židovský hřbitov, ArcObject, rozhraní, geodatabáze, atributová data, proměnná, prvková třída, Object Model Diagram, formulář, implementace Keywords Jewish cemetery, ArcObject, interface, geodatabase, attributes, variable, feature class, Object Model Diagram, form, implementation Formulace cílů práce Tvorba návodu pro začlenění datové dokumentace konkrétního židovského hřbitova do již existující geodatabáze židovských hřbitovů tak, aby bylo možné s daty dále pracovat. Dále pak rozšíření geodatabáze židovských hřbitovů do tří architektonických vrstev (datová, aplikační, prezentační) a tvorba příručky pro začátečníky, kteří chtějí pracovat s ArcObjects. Vstupní data Kompletní dokumentace kteréhokoliv židovského hřbitova obsahující atributová data zpracovaná do tabulkového formátu, fotografie náhrobků, přepis a překlad náhrobků.

2 Použitý hardware Notebook s konfigurací Intel Core 2 CPU, 2.00 GHz, 150 GB HDD, 2 GB RAM Použitý software ArcGIS 9.3 (licence ArcInfo) ESRI ArcGIS Desktop Software Development Kit for Visual Basic 6 programování: Visual Basic 6.0 Postup zpracování a použité metody Nejprve byla vstupní data upravena tak, aby bylo možné je dále zpracovávat. Poté byla začleněna do geodatabáze židovských hřbitovů, včetně tvorby relačních vztahů (viz obr. 1).

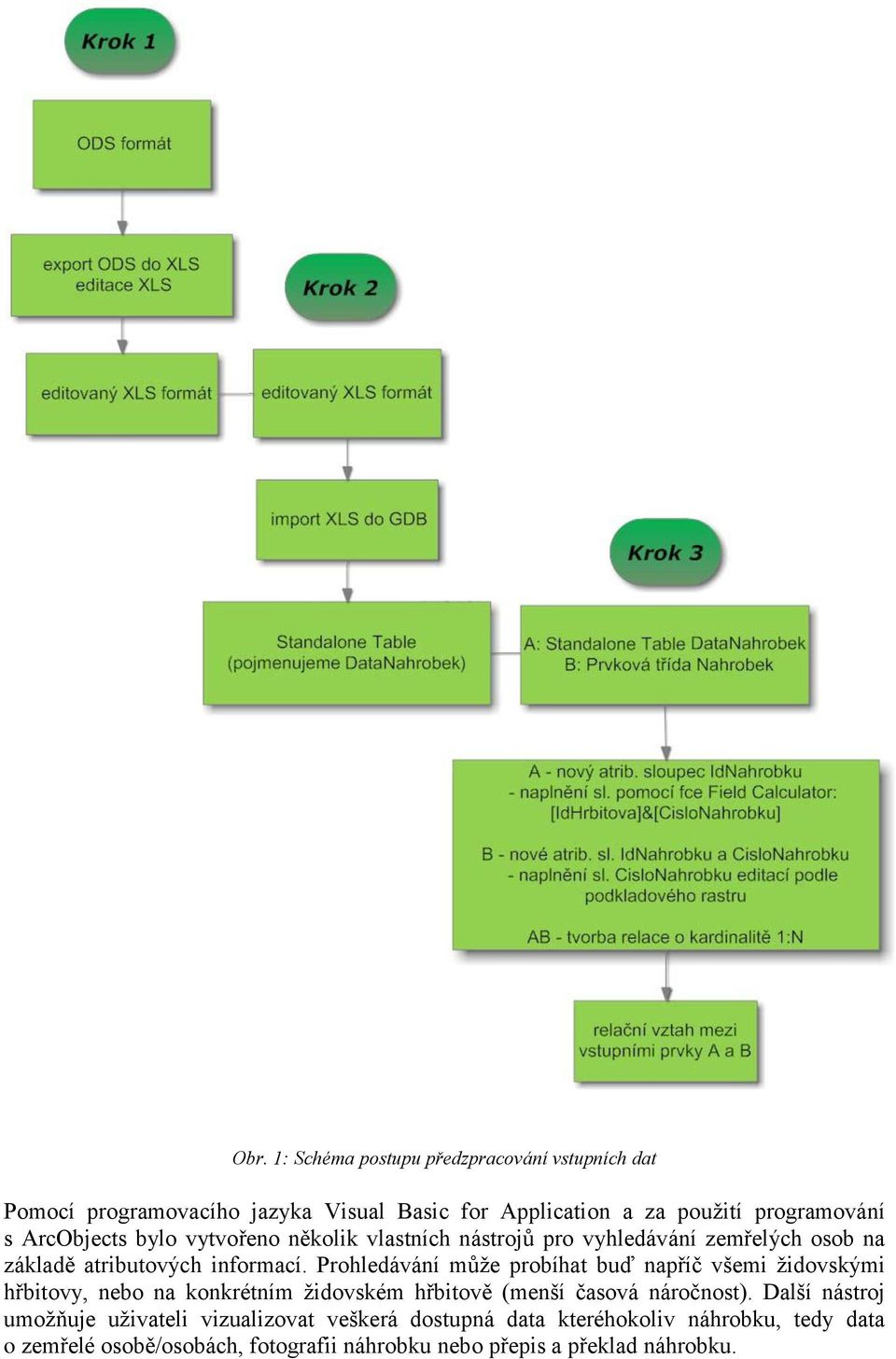

3 Obr. 1: Schéma postupu předzpracování vstupních dat Pomocí programovacího jazyka Visual Basic for Application a za použití programování s ArcObjects bylo vytvořeno několik vlastních nástrojů pro vyhledávání zemřelých osob na základě atributových informací. Prohledávání může probíhat buď napříč všemi židovskými hřbitovy, nebo na konkrétním židovském hřbitově (menší časová náročnost). Další nástroj umožňuje uživateli vizualizovat veškerá dostupná data kteréhokoliv náhrobku, tedy data o zemřelé osobě/osobách, fotografii náhrobku nebo přepis a překlad náhrobku.

4 Výstupy projektu Výstupem projektu je geodatabáze židovských hřbitovů doplněná do tří architektonických vrstev: datová vrstva (viz obr. 2), která obsahuje původní databázi georeferencovaných židovských hřbitovů včetně referencovaných rastrových plánů. Tato datová vrstva byla doplněna o atributová data a je možné ji dále rozšiřovat přidáváním dalších židovských hřbitovů, Obr. 2: Struktura databáze židovských hřbitovů aplikační vrstva, která byla kompletně vytvořena pomocí ArcObjects. Jedná se o funkční aplikaci obsahující několik nástrojů usnadňujících uživateli práci s geodatabází, prezentační vrstva, která je složena ze dvou nástrojů ovladatelných pomocí hlavních formulářů. Jedná se o nástroj pro vyhledávání náhrobků podle zadaných údajů o zesnulých osobách a nástroj pro vizualizaci veškeré dokumentace dostupné ke konkrétnímu náhrobku (viz obr. 3, obr. 4). Jde v podstatě o grafické uživatelské rozhraní, které je dostatečně přehledné a intuitivní pro uživatele.

5 Obr. 3, 4: Formulář pro vyhledávání náhrobků podle údajů o zesnulých; Formulář pro vizualizaci dokumentace konkrétního náhrobku Přínos a další využití výsledků projektu Projekt by mohl využít jak Národní památkový ústav, jehož centrální Geografický informační systém je založený na technologii ESRI), tak i Židovské muzeum, pro které byl tento projekt původně vytvářen, ale které zatím technologii ESRI nevyužívá. Hlavním přínosem projektu je tvorba základní struktury a postupů pro udržování a další rozšiřování databáze židovských hřbitovů. Tento projekt umožňuje i méně zasvěceným uživatelům snadnou práci a prohledávání databáze židovských hřbitovů bez nutnosti hlubší znalosti ovládání software ArcGIS.

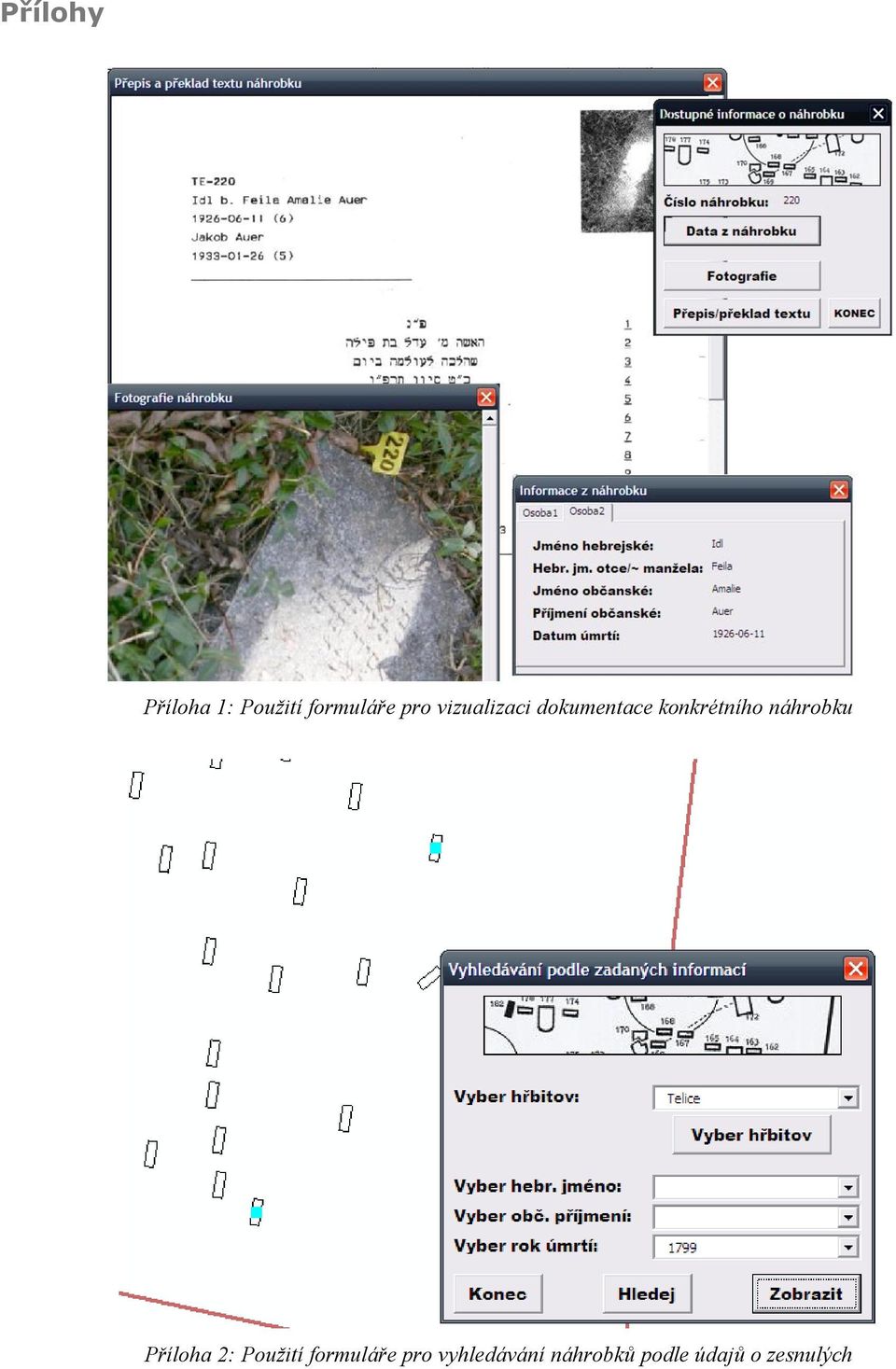

6 Přílohy Příloha 1: Použití formuláře pro vizualizaci dokumentace konkrétního náhrobku Příloha 2: Použití formuláře pro vyhledávání náhrobků podle údajů o zesnulých
