1 IP kamera NDF821 Instalační průvodce

2 1. Systémové požadavky Microsoft Internet Explorer 6.0 nebo vyšší Microsoft Media Player 11.0 nebo vyšší (pro přehrání záznamu) VGA monitor s rozlišením 1280 x 1024 nebo vyšší Pentium GHz nebo vyšší Velikost paměti: 1GB nebo více Windows Vista, 7 2. Fyzická instalace Obsah balení: IP kamera NDF821 CD-ROM Instalační průvodce Instalační šablona Příslušenství (šroubky, hmoždinky, gumové nožky)

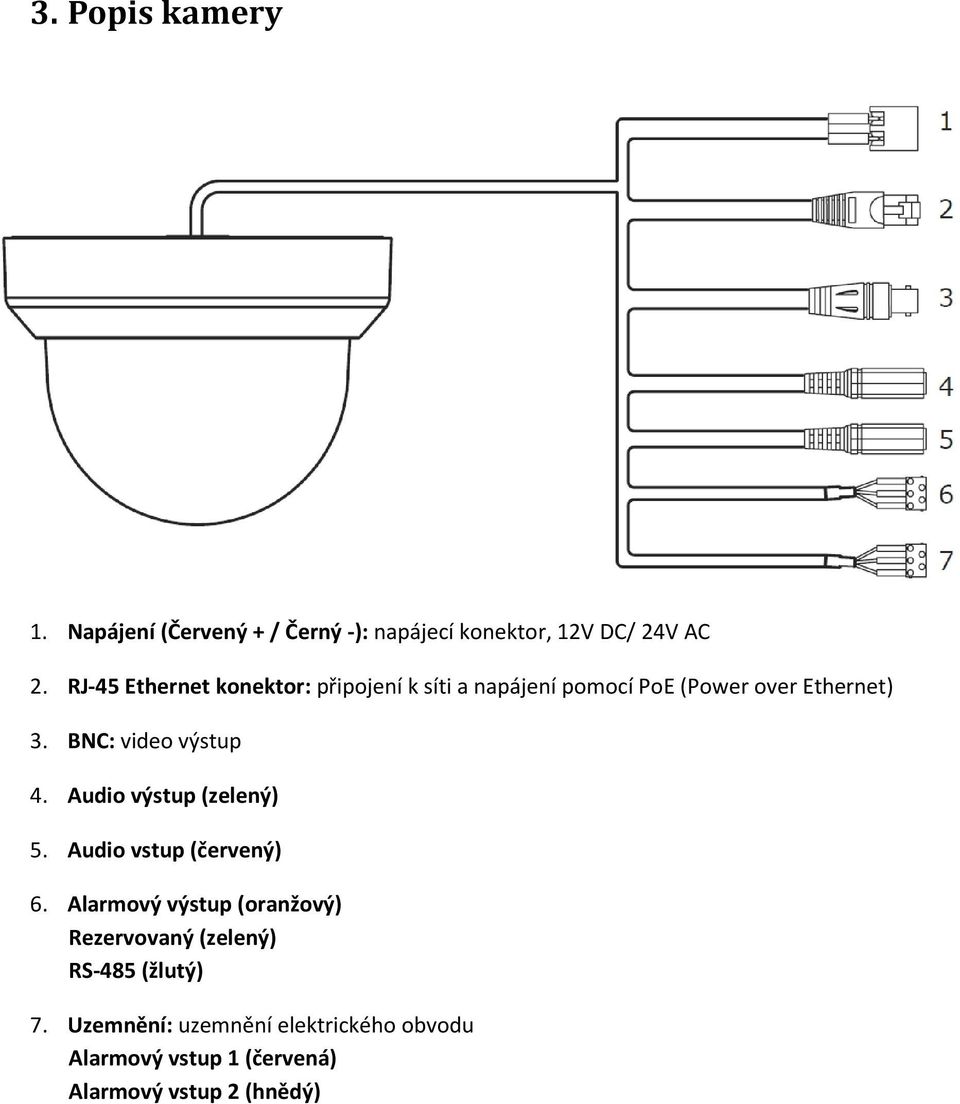

3 3. Popis kamery 1. Napájení (Červený + / Černý -): napájecí konektor, 12V DC/ 24V AC 2. RJ-45 Ethernet konektor: připojení k síti a napájení pomocí PoE (Power over Ethernet) 3. BNC: video výstup 4. Audio výstup (zelený) 5. Audio vstup (červený) 6. Alarmový výstup (oranžový) Rezervovaný (zelený) RS-485 (žlutý) 7. Uzemnění: uzemnění elektrického obvodu Alarmový vstup 1 (červená) Alarmový vstup 2 (hnědý)

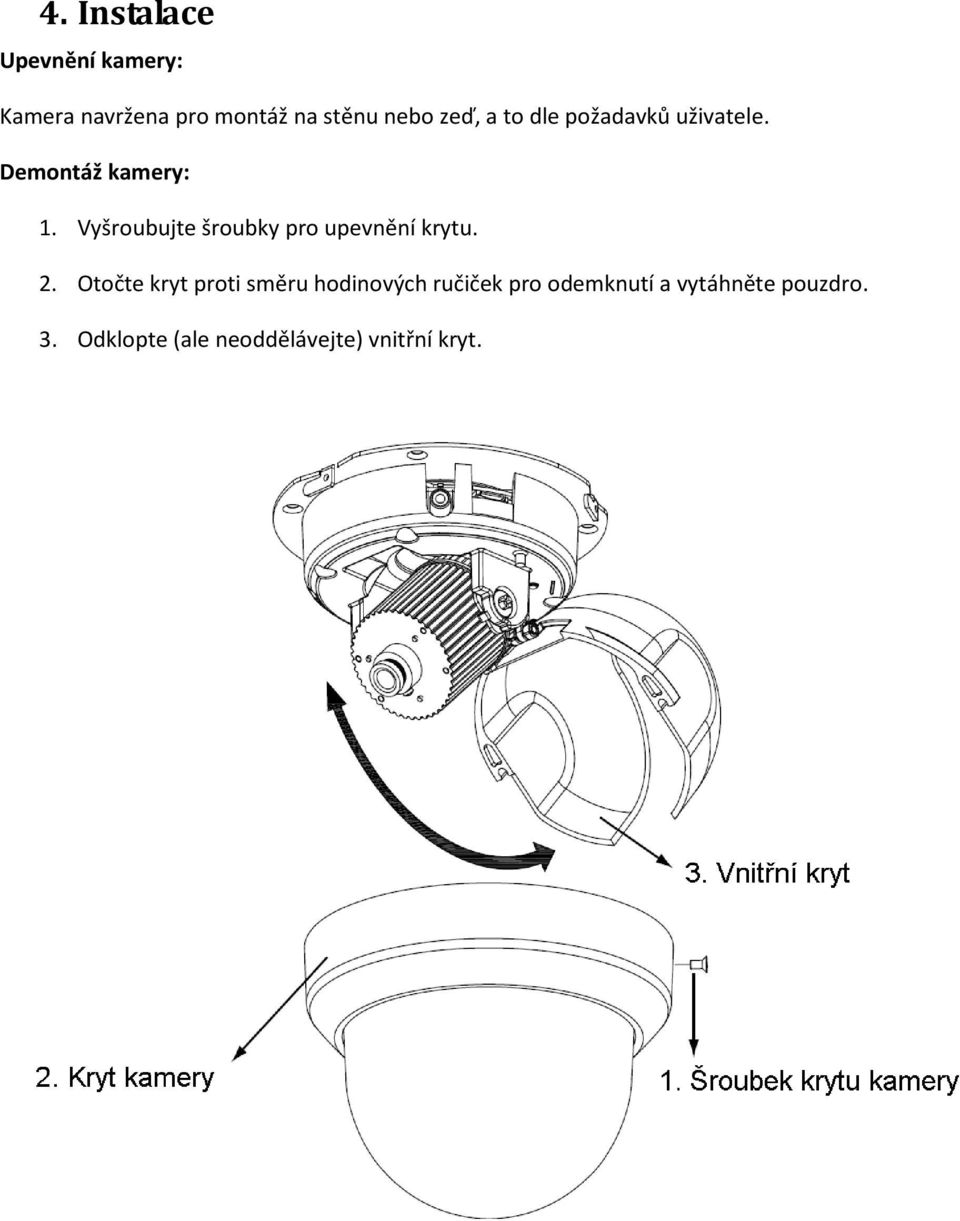

4 4. Instalace Upevnění kamery: Kamera navržena pro montáž na stěnu nebo zeď, a to dle požadavků uživatele. Demontáž kamery: 1. Vyšroubujte šroubky pro upevnění krytu. 2. Otočte kryt proti směru hodinových ručiček pro odemknutí a vytáhněte pouzdro. 3. Odklopte (ale neoddělávejte) vnitřní kryt.

5 Montážní plocha vrtání: 1. Přiložte šablonu na montážní plochu. 2. Vrtejte v místě kruhů (označených křížky + ) na šabloně. Vyvrtejte čtyři otvory a jeden kabelový vstup na zdi či stropě.

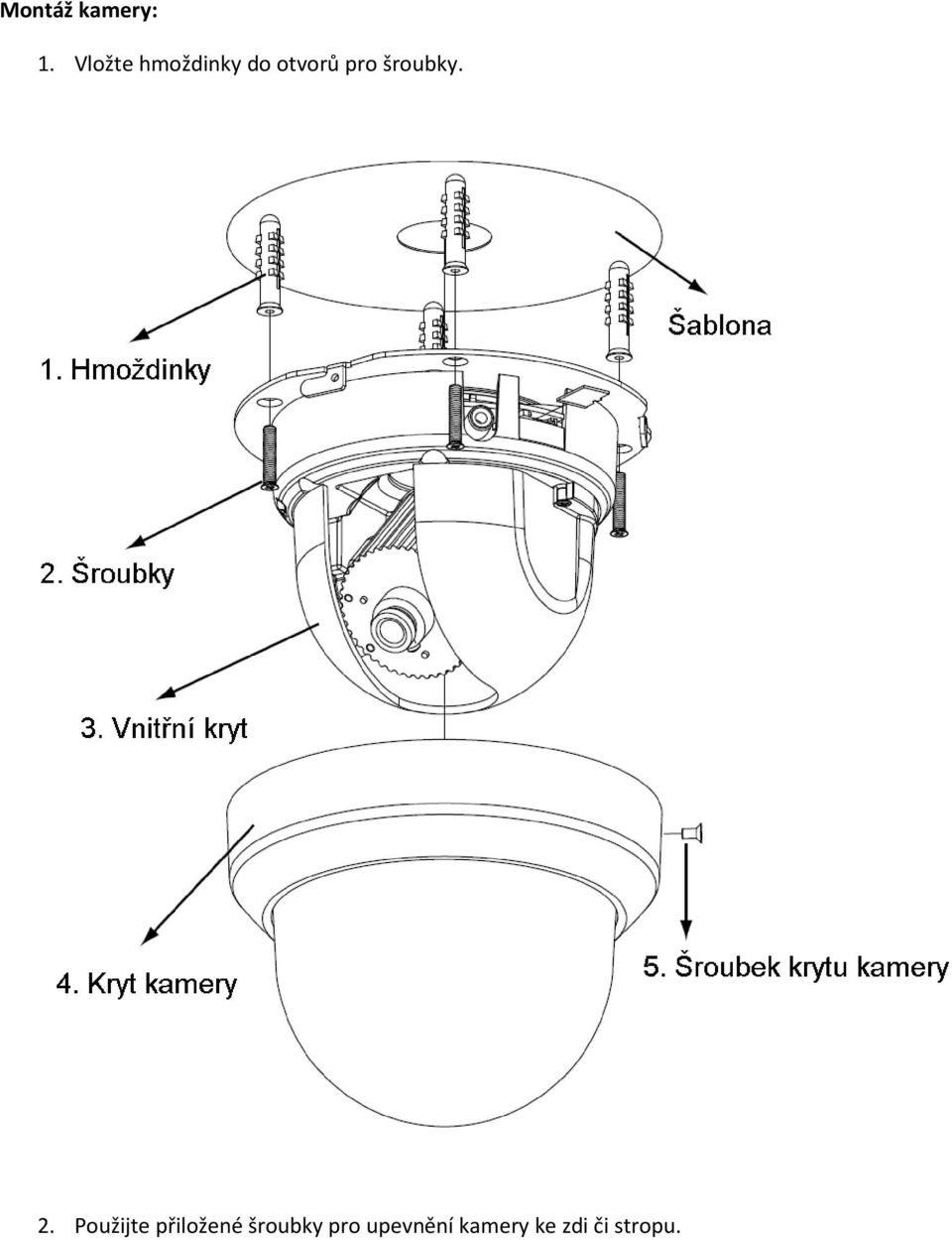

6 Montáž kamery: 1. Vložte hmoždinky do otvorů pro šroubky. 2. Použijte přiložené šroubky pro upevnění kamery ke zdi či stropu.

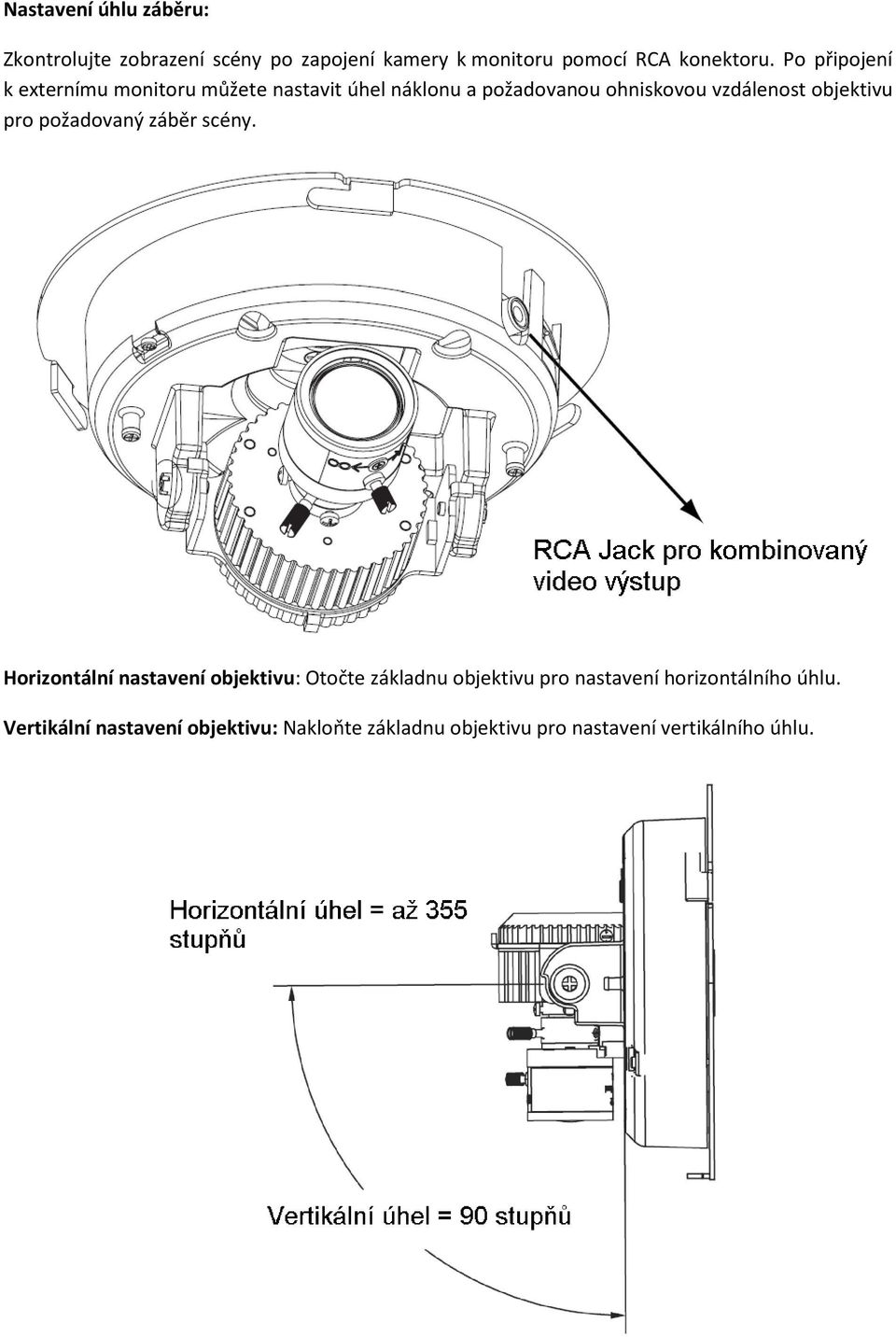

7 Nastavení úhlu záběru: Zkontrolujte zobrazení scény po zapojení kamery k monitoru pomocí RCA konektoru. Po připojení k externímu monitoru můžete nastavit úhel náklonu a požadovanou ohniskovou vzdálenost objektivu pro požadovaný záběr scény. Horizontální nastavení objektivu: Otočte základnu objektivu pro nastavení horizontálního úhlu. Vertikální nastavení objektivu: Nakloňte základnu objektivu pro nastavení vertikálního úhlu.

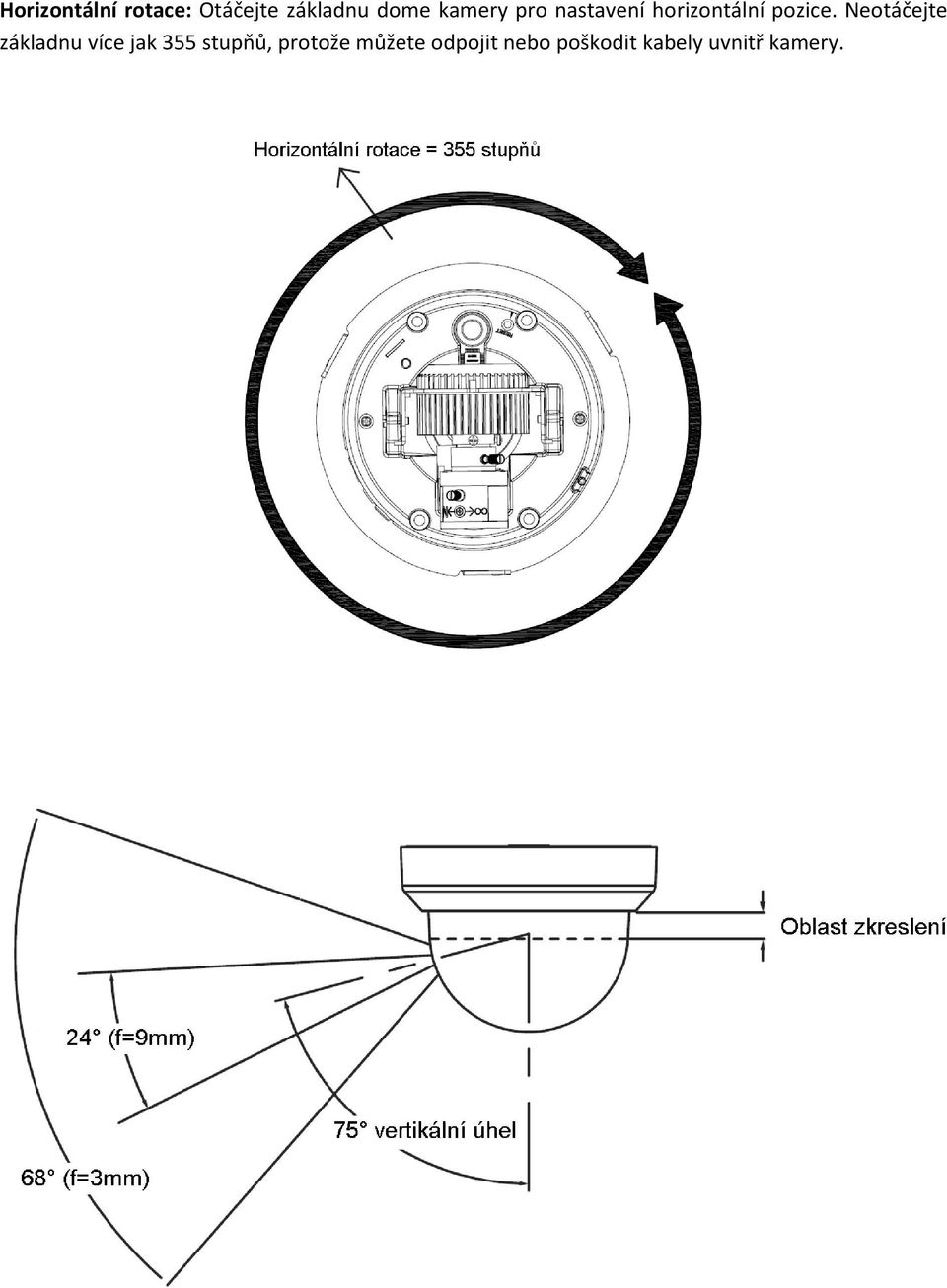

8 Horizontální rotace: Otáčejte základnu dome kamery pro nastavení horizontální pozice. Neotáčejte základnu více jak 355 stupňů, protože můžete odpojit nebo poškodit kabely uvnitř kamery.

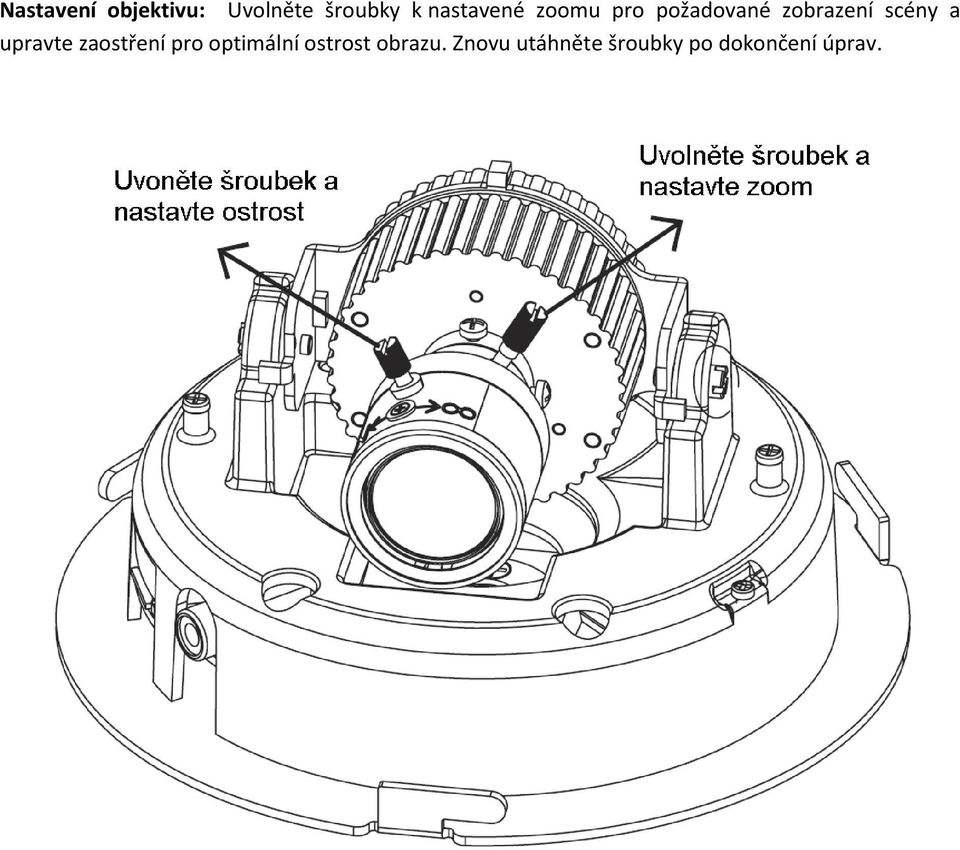

9 Nastavení objektivu: Uvolněte šroubky k nastavené zoomu pro požadované zobrazení scény a upravte zaostření pro optimální ostrost obrazu. Znovu utáhněte šroubky po dokončení úprav.

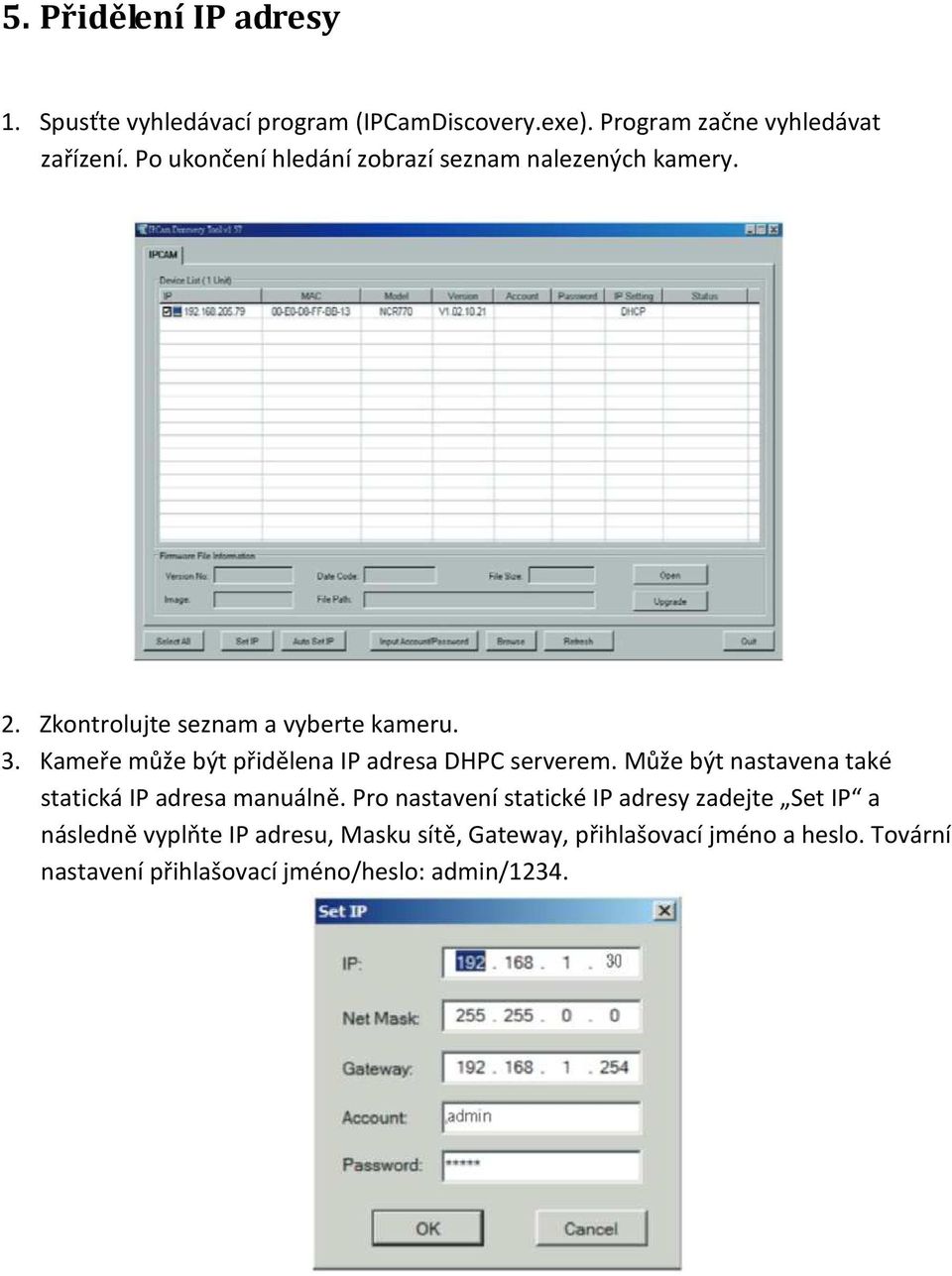

10 5. Přidělení IP adresy 1. Spusťte vyhledávací program (IPCamDiscovery.exe). Program začne vyhledávat zařízení. Po ukončení hledání zobrazí seznam nalezených kamery. 2. Zkontrolujte seznam a vyberte kameru. 3. Kameře může být přidělena IP adresa DHPC serverem. Může být nastavena také statická IP adresa manuálně. Pro nastavení statické IP adresy zadejte Set IP a následně vyplňte IP adresu, Masku sítě, Gateway, přihlašovací jméno a heslo. Tovární nastavení přihlašovací jméno/heslo: admin/1234.

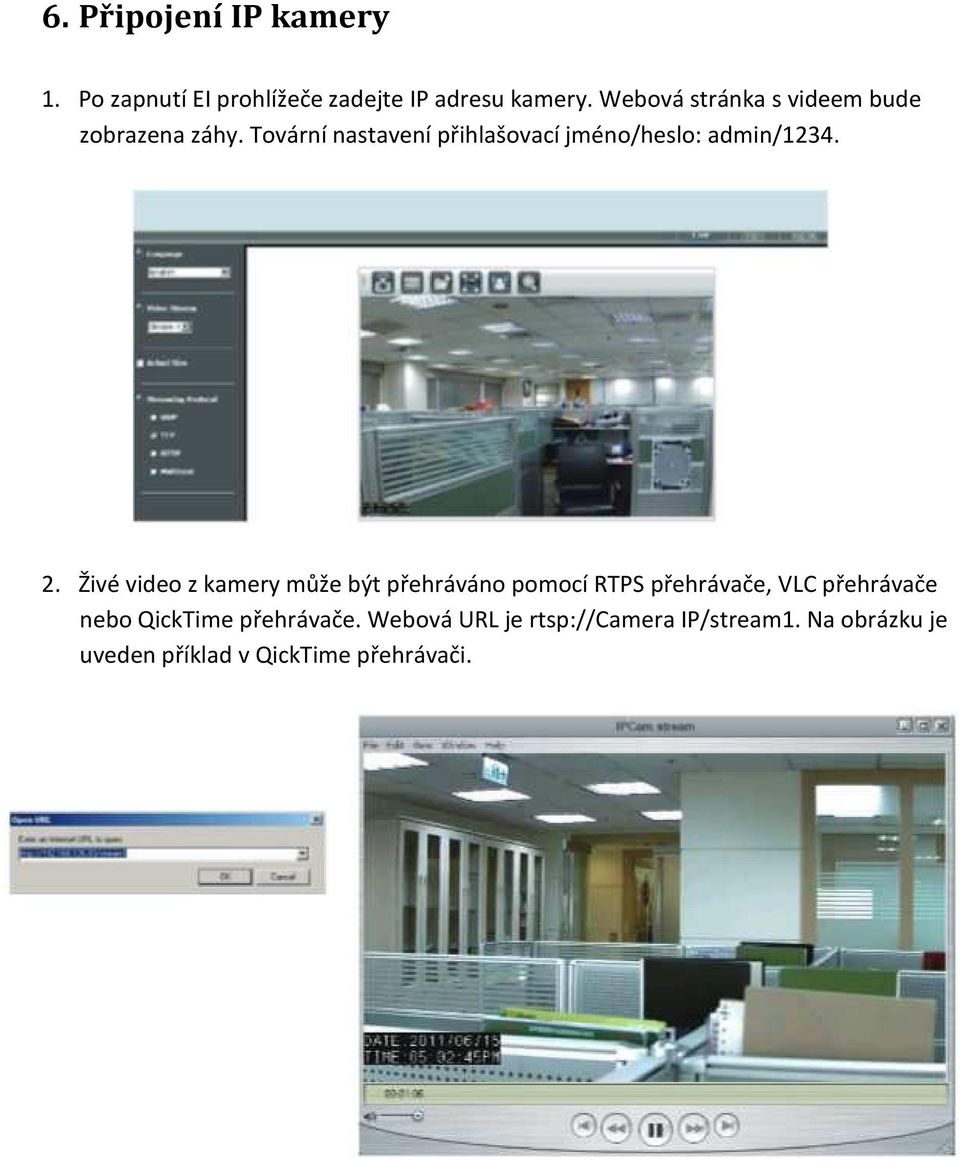

11 6. Připojení IP kamery 1. Po zapnutí EI prohlížeče zadejte IP adresu kamery. Webová stránka s videem bude zobrazena záhy. Tovární nastavení přihlašovací jméno/heslo: admin/ Živé video z kamery může být přehráváno pomocí RTPS přehrávače, VLC přehrávače nebo QickTime přehrávače. Webová URL je rtsp://camera IP/stream1. Na obrázku je uveden příklad v QickTime přehrávači.

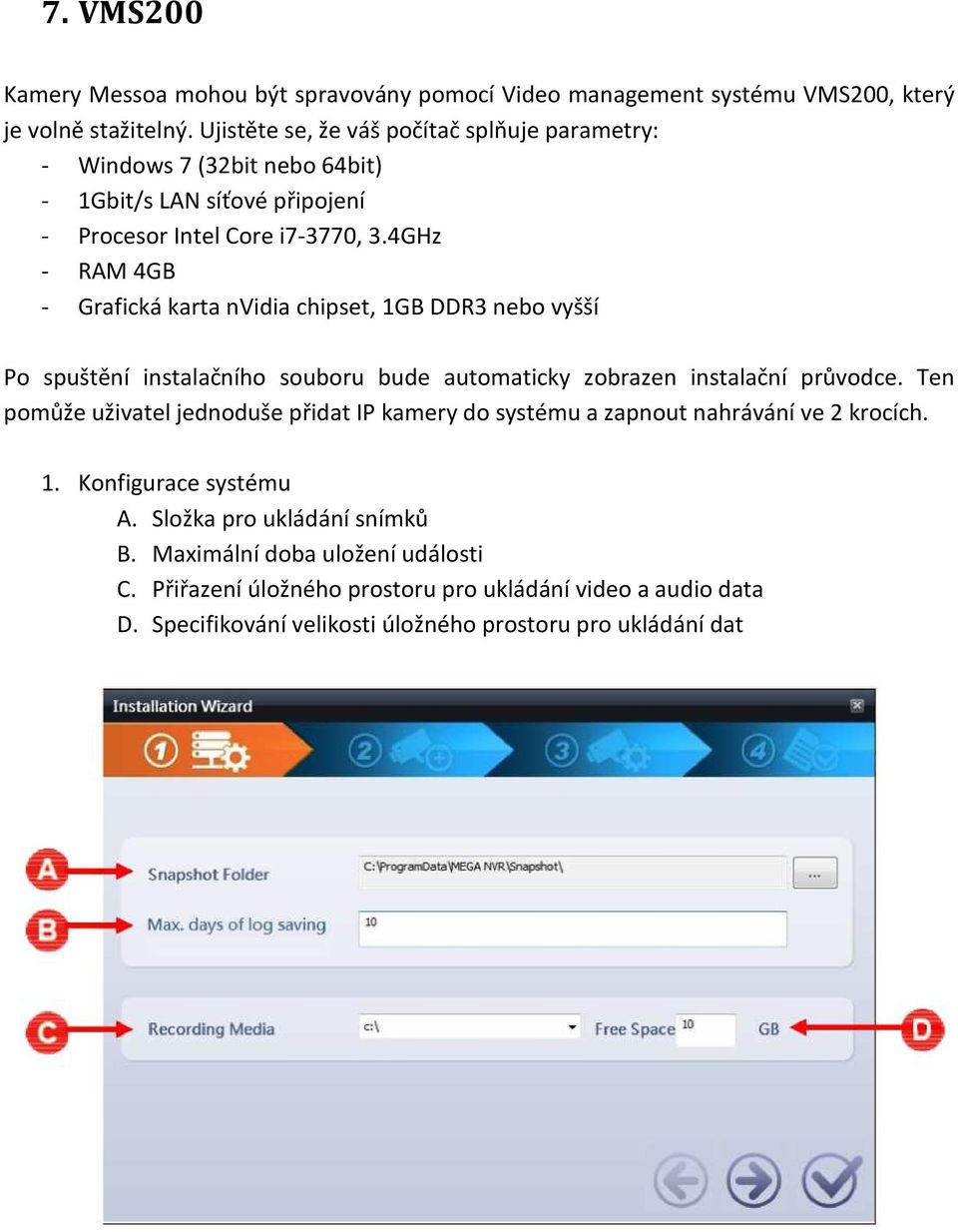

12 7. VMS200 Kamery Messoa mohou být spravovány pomocí Video management systému VMS200, který je volně stažitelný. Ujistěte se, že váš počítač splňuje parametry: - Windows 7 (32bit nebo 64bit) - 1Gbit/s LAN síťové připojení - Procesor Intel Core i7-3770, 3.4GHz - RAM 4GB - Grafická karta nvidia chipset, 1GB DDR3 nebo vyšší Po spuštění instalačního souboru bude automaticky zobrazen instalační průvodce. Ten pomůže uživatel jednoduše přidat IP kamery do systému a zapnout nahrávání ve 2 krocích. 1. Konfigurace systému A. Složka pro ukládání snímků B. Maximální doba uložení události C. Přiřazení úložného prostoru pro ukládání video a audio data D. Specifikování velikosti úložného prostoru pro ukládání dat

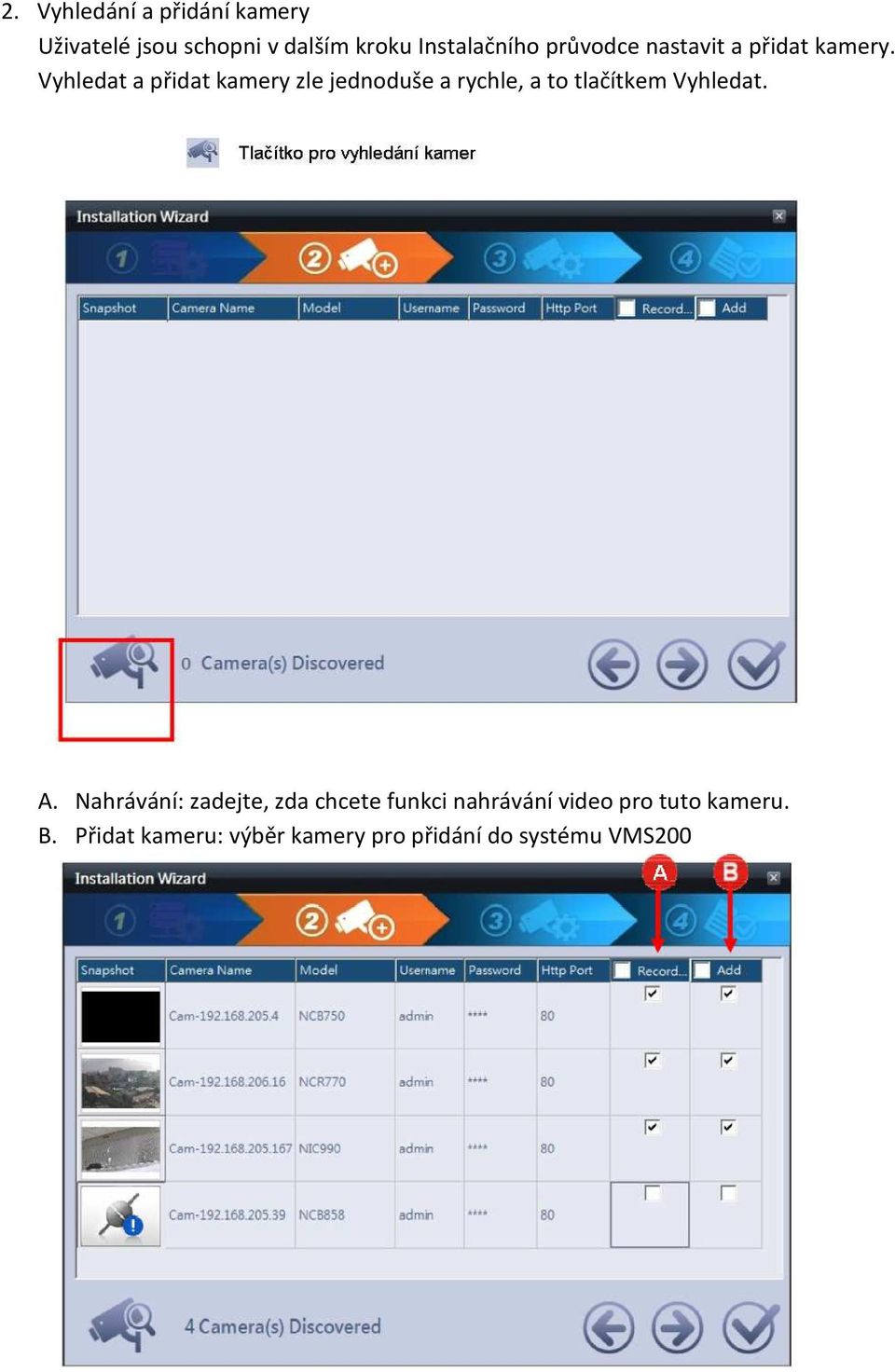

13 2. Vyhledání a přidání kamery Uživatelé jsou schopni v dalším kroku Instalačního průvodce nastavit a přidat kamery. Vyhledat a přidat kamery zle jednoduše a rychle, a to tlačítkem Vyhledat. A. Nahrávání: zadejte, zda chcete funkci nahrávání video pro tuto kameru. B. Přidat kameru: výběr kamery pro přidání do systému VMS200
