Řetězové úvazky tř. 8 patří díky svým vlastnostem k základnímu vybavení provozů a pracovišť v průmyslových odvětvích.

Transkript

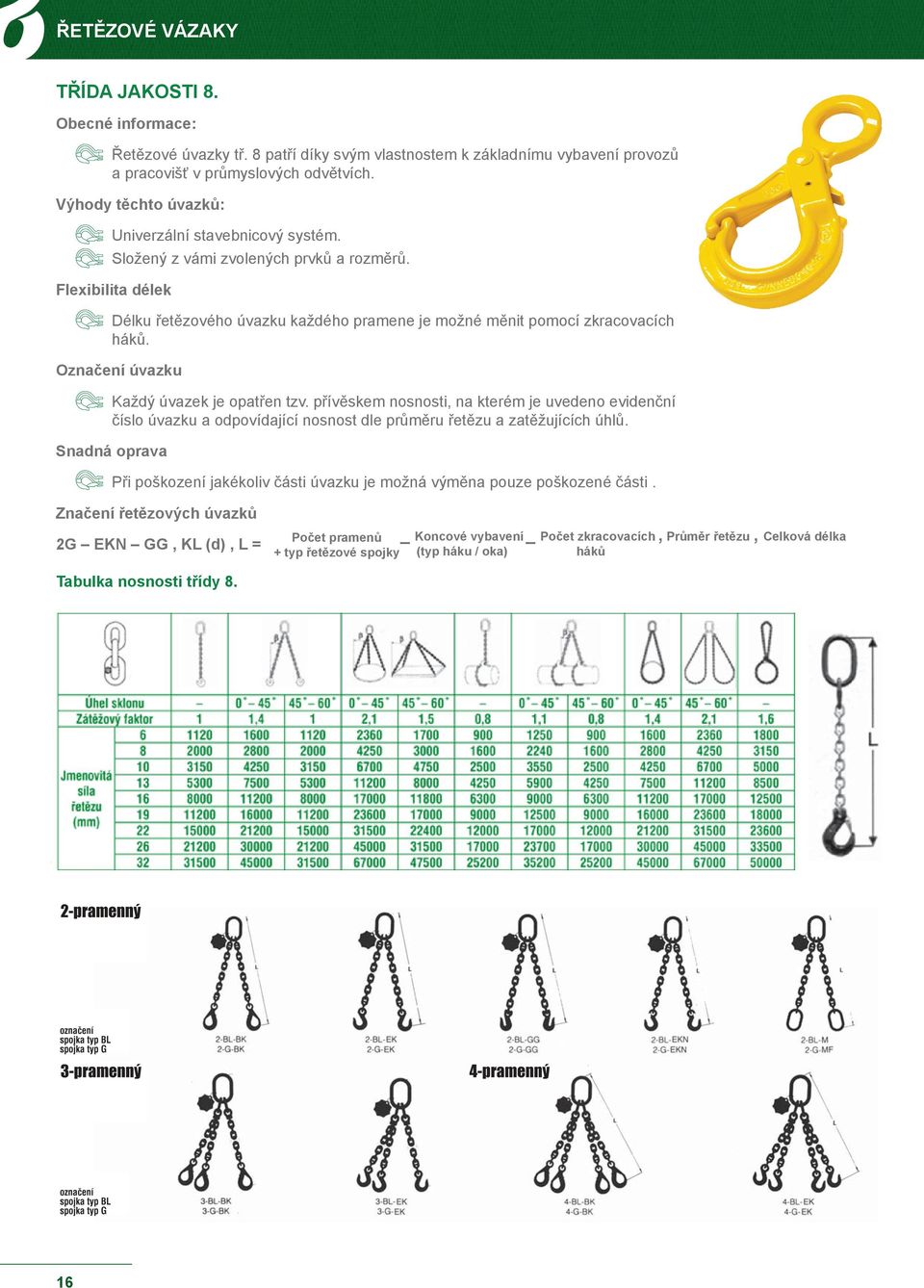

1 TŘÍDA JAKOSTI 8. Obecné informace: Řetězové úvazky tř. 8 patří díky svým vlastnostem k základnímu vybavení provozů a pracovišť v průmyslových odvětvích. Výhody těchto úvazků: Univerzální stavebnicový systém. Složený z vámi zvolených prvků a rozměrů. Flexibilita délek Délku řetězového úvazku každého pramene je možné měnit pomocí zkracovacích háků. Označení úvazku Každý úvazek je opatřen tzv. přívěskem nosnosti, na kterém je uvedeno evidenční číslo úvazku a odpovídající nosnost dle průměru řetězu a zatěžujících úhlů. Snadná oprava Při poškození jakékoliv části úvazku je možná výměna pouze poškozené části. Značení řetězových úvazků 2G EKN GG, KL (d), L = Počet pramenů + typ řetězové spojky _ Koncové vybavení (typ háku / oka) _ Počet zkracovacích, Průměr řetězu, Celková délka háků Tabulka nosnosti třídy 8. 16

2 ZÁVĚSNÉ OKO, TYP M pro 1 2 pramenné úvazky ZÁVĚSNÉ OKO, TYP MTC pro 3 4 pramenné úvazky * Součinitel bezpečnosti 4 : 1 ** Na požádání 17

3 ZVĚTŠENÉ ZÁVĚSNÉ OKO, TYP SA1-2/16 pro 1 2 pramenné úvazky ZVĚTŠENÉ ZÁVĚSNÉ OKO, TYP SA1-2/25 pro 1 2 pramenné úvazky ZVĚTŠENÉ ZÁVĚSNÉ OKO, TYP SA1-2/40 pro 1 2 pramenné úvazky ZVĚTŠENÉ ZÁVĚSNÉ OKO, TYP SA4/16 pro 3 4 pramenné úvazky 18

4 ZVĚTŠENÉ ZÁVĚSNÉ OKO, TYP SA4/25 pro 3 4 pramenné úvazky ZVĚTŠENÉ ZÁVĚSNÉ OKO, TYP SA4/40 pro 3 4 pramenné úvazky ZVĚTŠENÉ ZÁVĚSNÉ OKO, TYP SA4/25 pro 3 4 pramenné úvazky SPOJOVACÍ ČLÁNEK, TYP G pojistka s nerezovou čtyřhrannou pružinou SPOJOVACÍ ČLÁNEK, TYP GM 19

5 SPOJOVACÍ ČLÁNEK TYP BERGLOK, TYP BL stavebnicový systém zabraňující záměně BEZPEČNOSTNÍ HÁK TYP OBK s vylepšenou pojistnou klapkou a uzamykacím systémem na špici háku ZÁVĚSNÝ HÁK, TYP GKN (s pojistkou), TYP GK (bez pojistky) ZÁVĚSNÝ HÁK, TYP EKN (s pojistkou), TYP EK (bez pojistky) SLÉVÁRENSKÝ HÁK TYP OKE ** * Součinitel bezpečnosti 4 : 1 ** Upozornění: Není vhodný pro dopravu nad osobami. Neodpovídá Směrnici pro konstrukci strojů EU 89/392 EWG I/

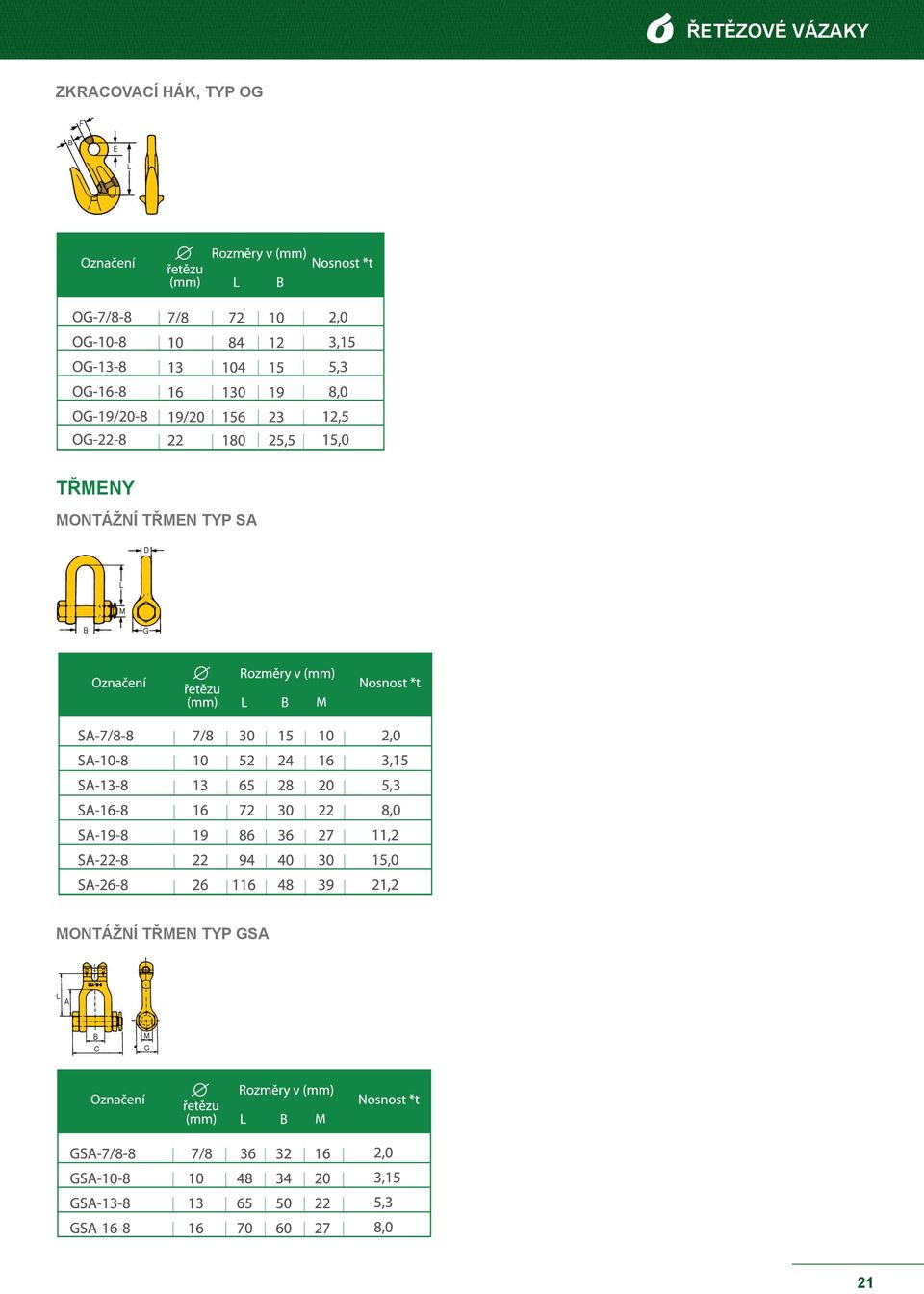

6 ZKRACOVACÍ HÁK, TYP OG TŘMENY MONTÁŽNÍ TŘMEN TYP SA MONTÁŽNÍ TŘMEN TYP GSA 21

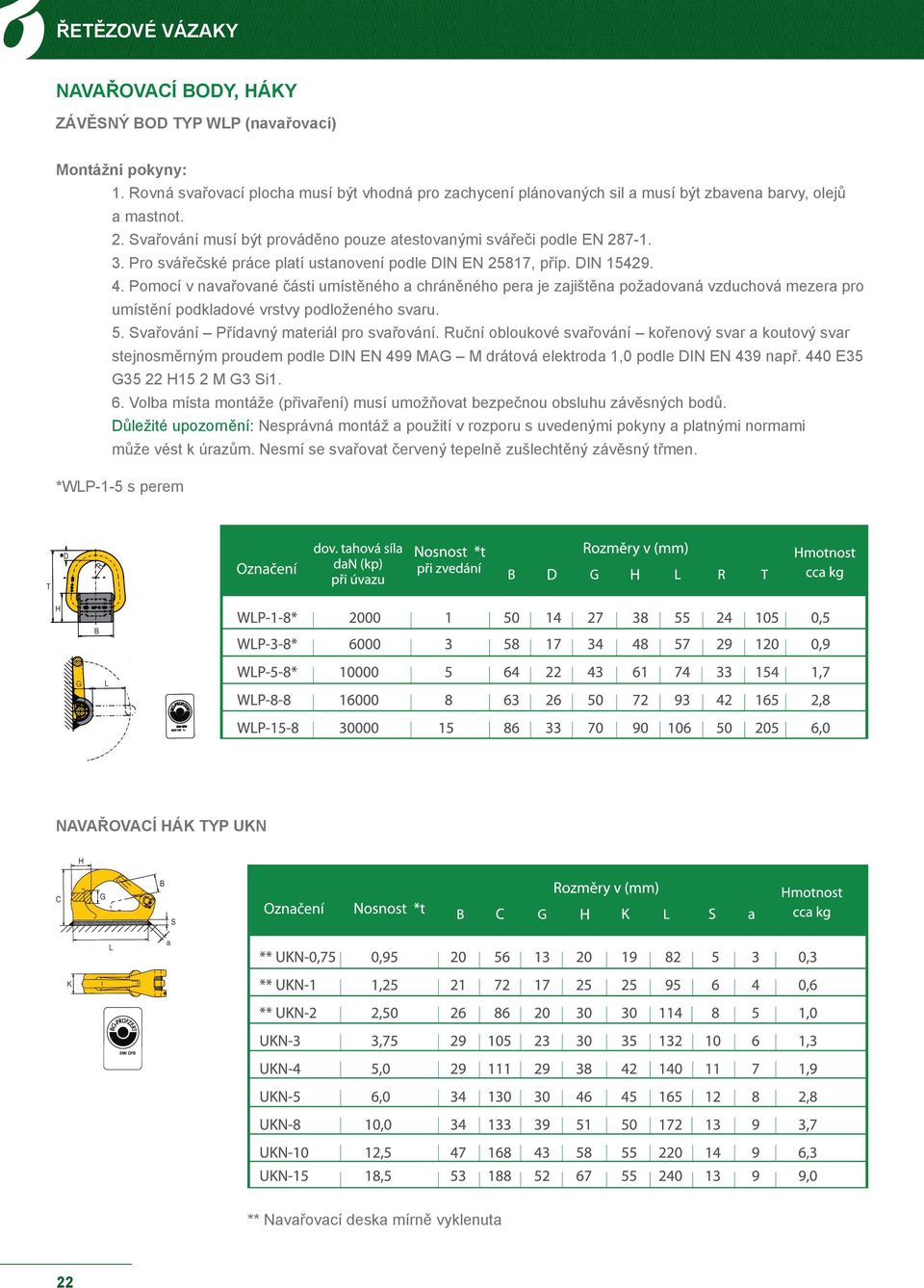

7 NAVAŘOVACÍ BODY, HÁKY ZÁVĚSNÝ BOD TYP WLP (navařovací) Montážní pokyny: 1. Rovná svařovací plocha musí být vhodná pro zachycení plánovaných sil a musí být zbavena barvy, olejů a mastnot. 2. Svařování musí být prováděno pouze atestovanými svářeči podle EN Pro svářečské práce platí ustanovení podle DIN EN 25817, příp. DIN Pomocí v navařované části umístěného a chráněného pera je zajištěna požadovaná vzduchová mezera pro umístění podkladové vrstvy podloženého svaru. 5. Svařování Přídavný materiál pro svařování. Ruční obloukové svařování kořenový svar a koutový svar stejnosměrným proudem podle DIN EN 499 MAG M drátová elektroda 1,0 podle DIN EN 439 např. 440 E35 G35 22 H15 2 M G3 Si1. 6. Volba místa montáže (přivaření) musí umožňovat bezpečnou obsluhu závěsných bodů. Důležité upozornění: Nesprávná montáž a použití v rozporu s uvedenými pokyny a platnými normami může vést k úrazům. Nesmí se svařovat červený tepelně zušlechtěný závěsný třmen. *WLP-1-5 s perem NAVAŘOVACÍ HÁK TYP UKN ** Navařovací deska mírně vyklenuta 22

8 ŠROUBOVACÍ BODY ZÁVĚSNÝ BOD TYP SLP Montážní pokyny: 1. Rovná plocha pro přišroubování musí být vhodná pro zachycení plánovaných sil. 2. Třmen pro upevnění šrouby slouží současně jako rýsovací šablona. 3. U průchozích otvorů je stejný průměr jako u otvorů v šabloně. U závitových otvorů viz rozměr M podle tabulky. (Dodržujte průměr otvoru pro závit pro dané rozměry závitu.) 4. Pozor: Slepé díry musí mít hloubku závitu min. 1,5 M. 5. Minimální jakost používaných šroubů s šestihrannou hlavou je 10.9 podle DIN EN (DIN 933) 6. Šrouby pečlivě dotáhněte a zajistěte (pojistná podložka podle DIN 463). 7. Provádějte pravidelné kontroly šroubových spojů na dokonalé dosednutí vždy před použitím, obzvláště u konstrukčních skupin s nadprůměrnými dobami nasazení. 8. Volba místa montáže (přivaření) musí umožňovat bezpečnou obsluhu závěsných bodů. Důležité upozornění: Nesprávná montáž a použití v rozporu s uvedenými pokyny a platnými normami může vést k úrazům. *SLP-1-5 s perem VÁZACÍ BOD ŠROUBOVACÍ TYP ELP * Jemný závit na požádání 23

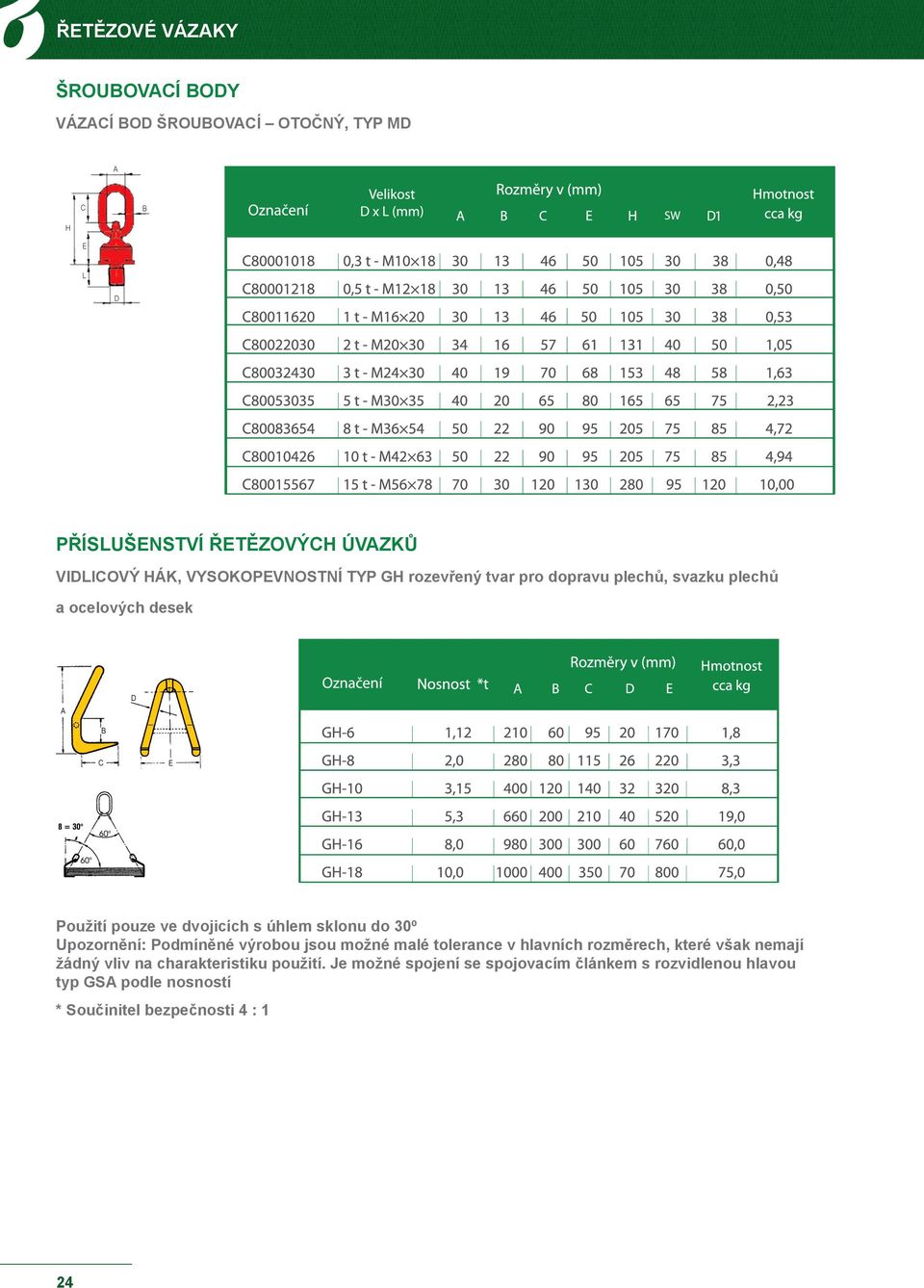

9 ŠROUBOVACÍ BODY VÁZACÍ BOD ŠROUBOVACÍ OTOČNÝ, TYP MD PŘÍSLUŠENSTVÍ ŘETĚZOVÝCH ÚVAZKŮ VIDLICOVÝ HÁK, VYSOKOPEVNOSTNÍ TYP GH rozevřený tvar pro dopravu plechů, svazku plechů a ocelových desek Použití pouze ve dvojicích s úhlem sklonu do 30º Upozornění: Podmíněné výrobou jsou možné malé tolerance v hlavních rozměrech, které však nemají žádný vliv na charakteristiku použití. Je možné spojení se spojovacím článkem s rozvidlenou hlavou typ GSA podle nosností * Součinitel bezpečnosti 4 : 1 24

10 PŘÍSLUŠENSTVÍ ŘETĚZOVÝCH ÚVAZKŮ S-HÁK, VYSOKOPEVNOSTNÍ, TYP S-STANDARD označení s nosností S-HÁK, VYSOKOPEVNOSTNÍ, TYP S s uzavřeným okem (nesvařené), označení s nosností Upozornění: Podmíněné výrobou jsou možné malé tolerance v hlavních rozměrech, které však nemají žádný vliv na charakteristiku použití. 25

11 DALŠÍ KOMPONENTY 26
