1 Návod na obsluhu programu KVMS Pro Obsah 1. Popis základního menu programu Základní Pokročilé Nastavení Náhled Přehrávání E-Mapa Sekce Nastavení Zařízení Přidat ručně InstaOn Smazání a 5. Import a Export Stav Editace názvu zařízení Nastavení Alarm Vytvoření nového alarmu Plán zachytávání alarmu Náhledy Přidání nového plánu (trasy) Přidání nového náhledu do plánu PC-NVR Vzdálené zařízení HDD Záznam Účet Nový účet Obecné Základní: Soubory Poplach... 17

2 1. Popis základního Menu Základní menu programu je nazvané DOMŮ a člení se na tři části: Základní Pokročilé Nastavení 1.1. Základní V této sekci můžeme zobrazovat živé náhledy z kamer, přehrávat záznamy ze zařízení, prohlížet záznamy z poplachů, prohlížet protokol programu a je zde i funkce "videovrátní", která bude sloužit pro připojení video dveřních telefonů Pokročilé V této sekci jsou pokročilé nástroje určené pouze pro některé produkty z našeho portfolia. Jedinou obecně použitelnou funkcí je E-MAPA. Na tuto mapu lze přidat kamery a plánky pro lepší přehled o umístění kamer Nastavení Sekce určená pro přidávání a správu zařízení v softwaru a také nastavení chování programu samotného. Umožňuje přidat zařízení (DVR, NVR, IP kamery), jejich správu a konfiguraci, nastavení poplachů a náhledů, uživatelských účtů a další obecná nastavení.

3 2. Náhled V této sekci je zobrazován živý náhled kamer/video kanálů z DVR (NVR). Lze vybrat různý počet zobrazených kanálů a také variabilní možnosti zobrazení (tedy rozložení kanálů na monitor). Seznam dostupných zařízení Nastavení rozložení zobrazovaných kanálů Možnost procházet přednastavené náhledy

4 3. Přehrávání Postup pro přehrávání a export zaznamenaného videa 5 1. Výběr zdroje videa 2. Výběr typu záznamu, kvality záznamu a času, poté vyhledání existujících záznamů 3. Výběr záznamu na časové ose 4. Přehrání záznamu: Synchronizace obrazu nastaví všechny vybrané kanály na stejný čas Pauza Zastavení přehrávání Další snímek Rychlost přehrávání je maximálně 8x / min. nebo 1/8x min.

5 Zapnout nebo vypnout zvuk Zapnout inteligentní vyhledávání v obraze 5. Nůžky pro označení začátku a konce exportovaného videa. Poté export do souboru. 4. E-Mapa E- mapa slouží k zobrazení umístěných kamer na uživatelsky přidané mapě. Má dva základní režimy, jeden pro náhled a druhý pro úpravu mapy. Režim náhled: E-mapa slouží pouze pro zobrazení již umístěných kamer, tedy pro přehled jednotlivých kamer v daném systému.

6 Zde můžeme přidávat obrázky map či plánů podniku Režim úpravy: Zde můžeme přidávat kamery na mapu či plán 5. Sekce Nastavení Sekce nastavení slouží pro správu celého programu. Zařízení vyhledání, přidání, změna či smazání zařízení v systému Nastavení konfigurace jednotlivých zařízení Poplach vytvoření a správa alarmů / poplachů Náhledů (náhledy) vytvoření seznamu náhledů, které se pak mohou procházet a zobrazovat v sekci náhled PC-NVR vytvoření záznamového zařízení z počítače Video Stěna vytvoření video stěny pomocí speciálních profesionálních displejů (pokud jsou k dispozici) Účet správa uživatelských oprávnění v programu Obecné nastavení chování programu

7 5.1. Zařízení Rozsah vyhledávaných IP adres Seznam dostupných zařízení Hromadné přidání vybraných zařízení Viz níže Přidat ručně - Ruční přidání zařízení na základě IP adresy nebo výrobního čísla Volitelný zobrazovaný název IP adresa / InstaOn IP adresa / sériové číslo zařízení Skupina zařízení Jméno a heslo do zařízení Automatické získání dalších údajů - Uložení zařízení

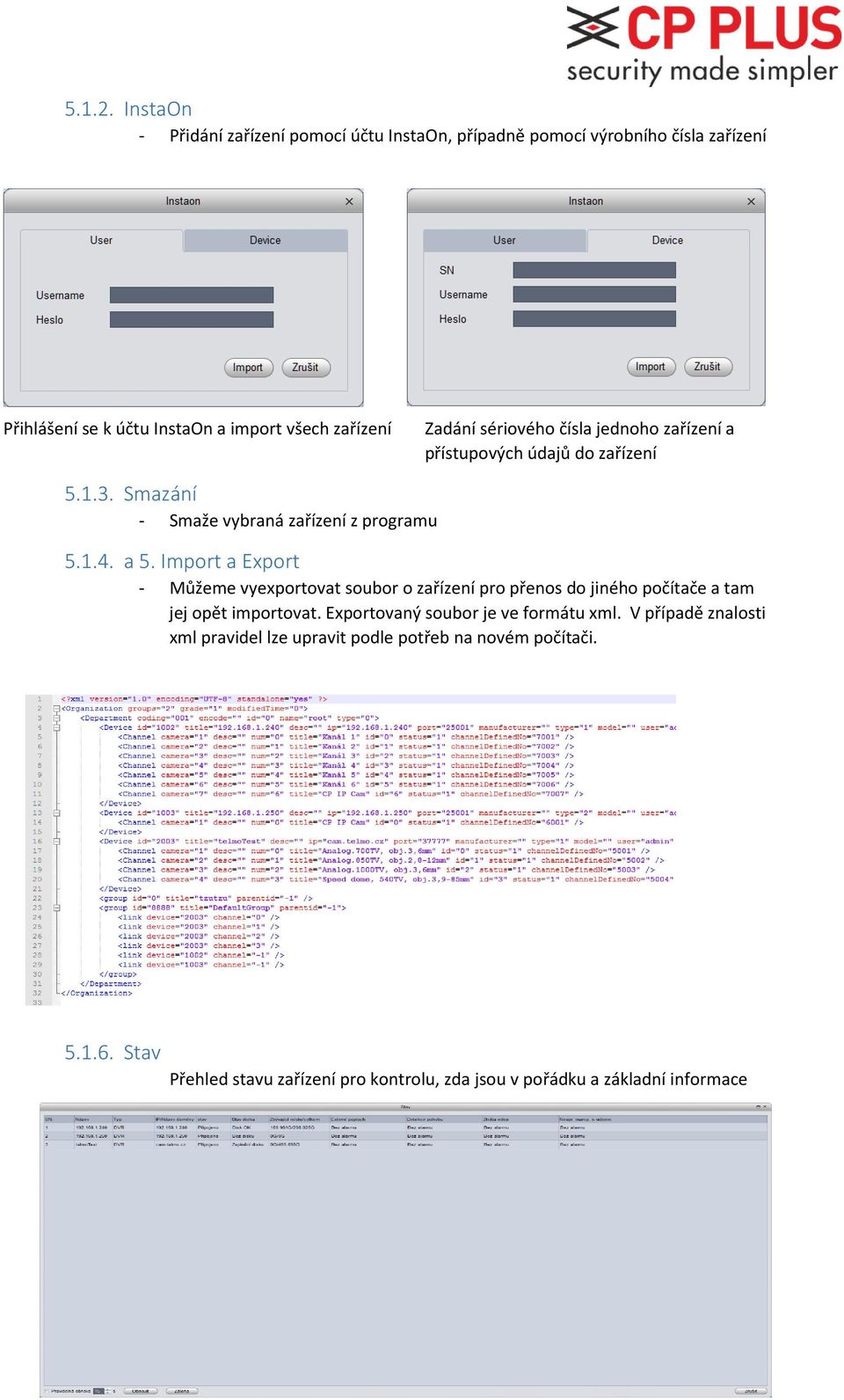

8 InstaOn - Přidání zařízení pomocí účtu InstaOn, případně pomocí výrobního čísla zařízení Přihlášení se k účtu InstaOn a import všech zařízení Zadání sériového čísla jednoho zařízení a přístupových údajů do zařízení Smazání - Smaže vybraná zařízení z programu a 5. Import a Export - Můžeme vyexportovat soubor o zařízení pro přenos do jiného počítače a tam jej opět importovat. Exportovaný soubor je ve formátu xml. V případě znalosti xml pravidel lze upravit podle potřeb na novém počítači Stav Přehled stavu zařízení pro kontrolu, zda jsou v pořádku a základní informace

9 5.2. Editace názvu zařízení Název zařízení můžeme editovat pomocí symbolu tužky v posledním sloupci u seznamu zařízení. Poté se nám otevře okno pro editaci zařízení, kde můžeme změnit i jeho název a poté uložit. 6. Nastavení V této sekci můžeme nastavovat přímo jednotlivá zařízení Výběr zařízení - nebo jednotlivého kanálu, který chceme editovat Síťová nastavení Události Nastavení úložiště Účty, obecné nastavení, webový přístup Provedená nastavení v programu se ukládají přímo do zařízení. Je to stejné nastavení jako přes webové rozhraní nebo přes menu zařízení.

10 7. Alarm - Alarm slouží k vytvoření alarmových schémat, umožňujících spustit nahrávání, zobrazit vybrané kamery nebo přehrát upozorňující zvuk na základě vybraného alarmového vstupu Vytvoření nového alarmu Nové schéma vytvoříme pomocí tlačítka přidat. Poté nastavujeme typ poplachu a název poplachu: Název schéma Typ poplachu, na který se bude reagovat Zařízení, u kterých hlídáme vznik poplachu Pokračujeme dále

11 Viz. detail níže Zařízení, která mají reagovat na vzniklý poplach Označení zařízení Video se zobrazí na popředí aplikace Začne záznam Pozice videa při zobrazení na popředí Setrvání náhledu

12 Zobrazení zachyceného alarmu: 7.2. Plán zachytávání alarmu Nastavení doby, kdy má být alarm aktivní. Po nastavení plánu dáme potvrdit. 8. Náhledů (náhledy) V této sekci můžeme spravovat a vytvářet nové náhledy a trasy náhledů. Tyto trasy pak můžeme procházet přímo v náhledu Vytvoření nového náhledu Náhledy, které se budou střídat ve vytvořené trase. Pořadí náhledu se mění pomocí přetažení. Vytvoření nového seznamu plánů (tras)

13 8.1. Přidání nového plánu (trasy) Zadáme název plánu, případně popis a přidáme plán 8.2. Přidání nového náhledu do plánu Název náhledu Doba, po kterou náhled zůstává zobrazen Zařízení, která můžeme přidat do náhledu Rozložení zobrazení při náhledu Uložíme a vytvoříme nový náhled Pouze uložit vytvořený náhled 9. PC-NVR Funkce PC- NVR je určena k nahrávání kamerových záznamů přímo do počítače. Tuto funkčnost doporučujeme používat pouze na počítačích, které budou používány převážně pro tento účel. PC-NVR vytěžuje procesor a disk počítače, při běhu této aplikace mohou být ostatní činnosti na PC zpomalené. Správa disku Přidat nové zařízení Správa plánu Verze aplikace

14 9.1. Vzdálené zařízení Zde můžete vybírat kamery, které chcete nahrávat. Uložením přidáte kamery do aplikace HDD Zde vybíráme, kolik místa z disku je možno zaplnit záznamy z kamer. Dále zde nastavujeme, co se má stát, když se přiřazená kapacita zaplní (přepsat / zastavit záznam) Záznam Zde nastavujeme plán nahrávání pro jednotlivé kanály, které jsme přidali ve vzdálených zařízeních. Kanál, pro který platí vybraný plán Detailní nastavení

15 10. Účet V této sekci můžeme nastavovat přístupová oprávnění do aplikace. Záložka pro uživatelská oprávnění Záložka pro uživatelské skupiny Nový uživatel Editace stávajícího uživatele Nový účet Skupina oprávnění Oprávnění uživatele v programu Uložit nastavení

16 11. Obecné V této sekci nastavujeme obecné chování programu Základní: Důležité jsou zde tyto volby: Obnovit stav náhledu zobrazí vždy náhledy, které byly aktivní před ukončením softwaru Autopřihlášení zařízení automatické přihlašování zařízení, která jsou přidaná do programu Jazyk volba jazyka, je zde i možnost češtiny Volby označené Aktivace po restartu se projeví až při příštím spuštění aplikace Soubory V této sekci se nastavují cesty pro ukládání souborů z KVMS Pro do počítače

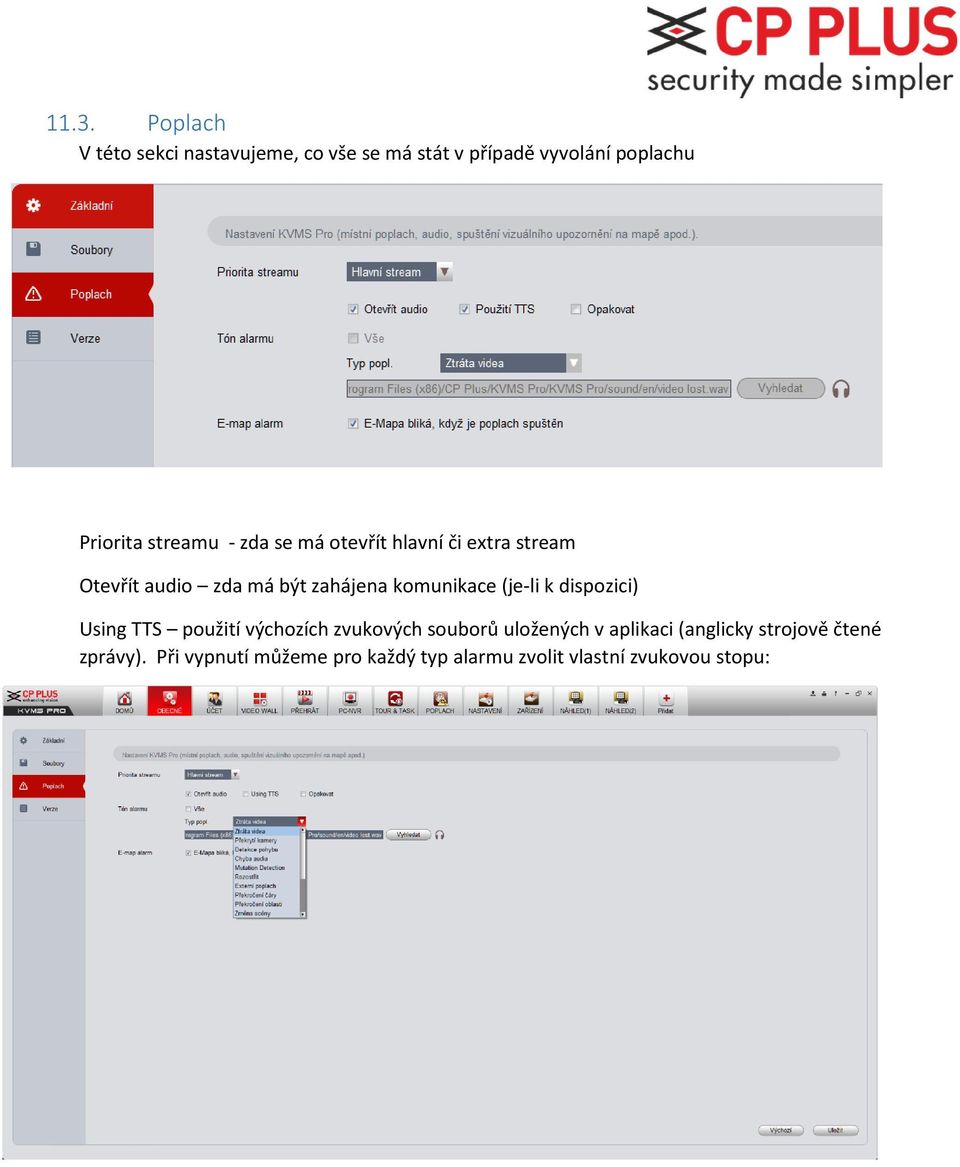

17 11.3. Poplach V této sekci nastavujeme, co vše se má stát v případě vyvolání poplachu Priorita streamu - zda se má otevřít hlavní či extra stream Otevřít audio zda má být zahájena komunikace (je-li k dispozici) Using TTS použití výchozích zvukových souborů uložených v aplikaci (anglicky strojově čtené zprávy). Při vypnutí můžeme pro každý typ alarmu zvolit vlastní zvukovou stopu:
