GIS analýza povrchového odtoku, erozních procesů a transportu splavenin. T. Dostal, J. Krasa, M. Štich, ČVUT v Praze

Transkript

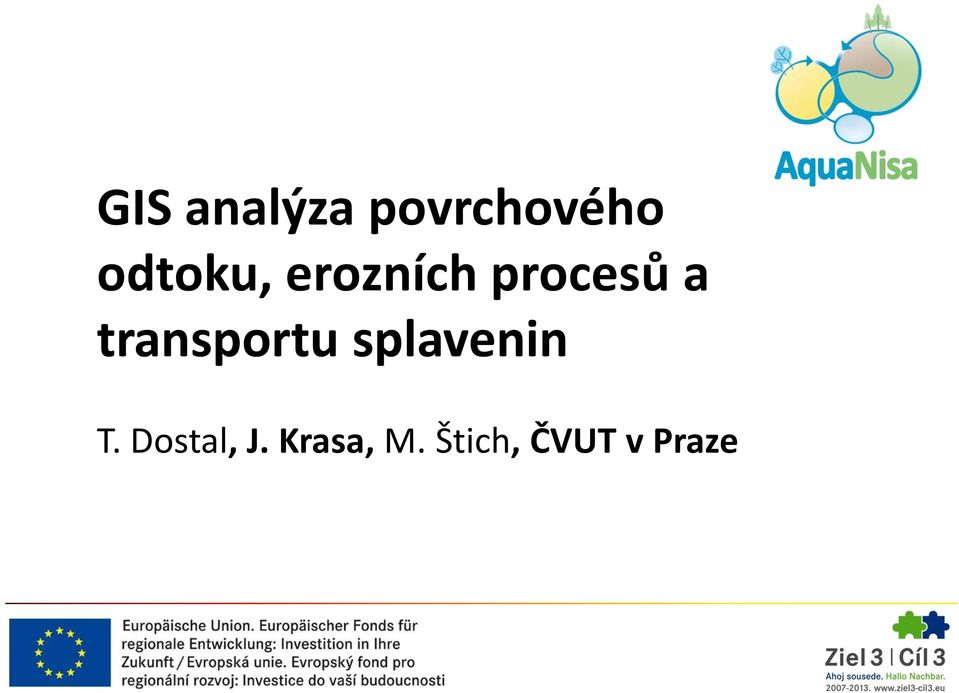

1 GIS analýza povrchového odtoku, erozních procesů a transportu splavenin T. Dostal, J. Krasa, M. Štich, ČVUT v Praze

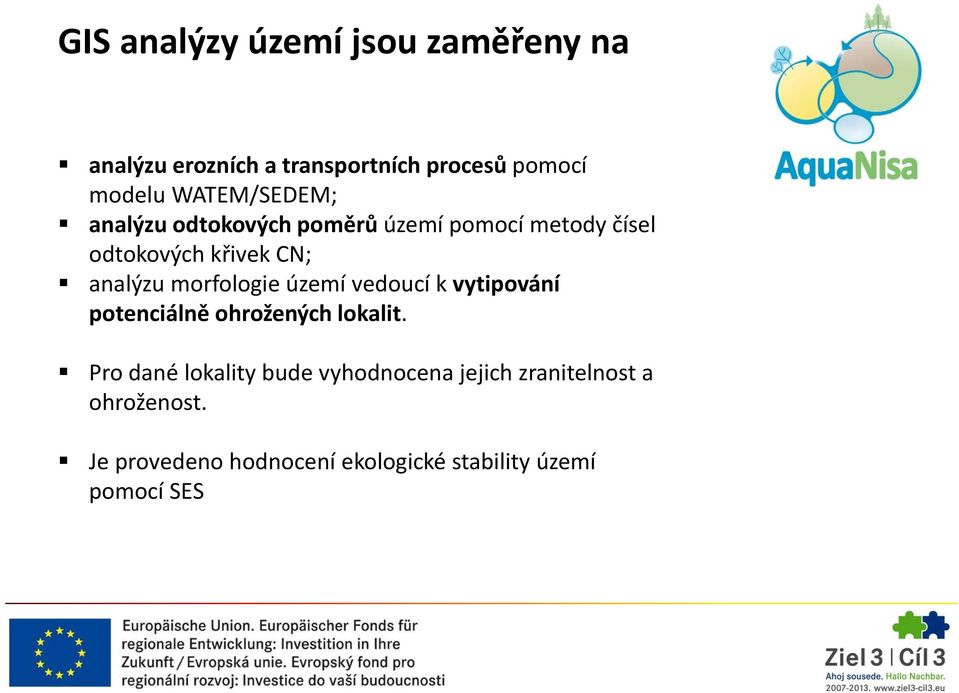

2 GIS analýzy území jsou zaměřeny na analýzu erozních a transportních procesů pomocí modelu WATEM/SEDEM; analýzu odtokových poměrů území pomocí metody čísel odtokových křivek CN; analýzu morfologie území vedoucí k vytipování potenciálně ohrožených lokalit. Pro dané lokality bude vyhodnocena jejich zranitelnost a ohroženost. Je provedeno hodnocení ekologické stability území pomocí SES

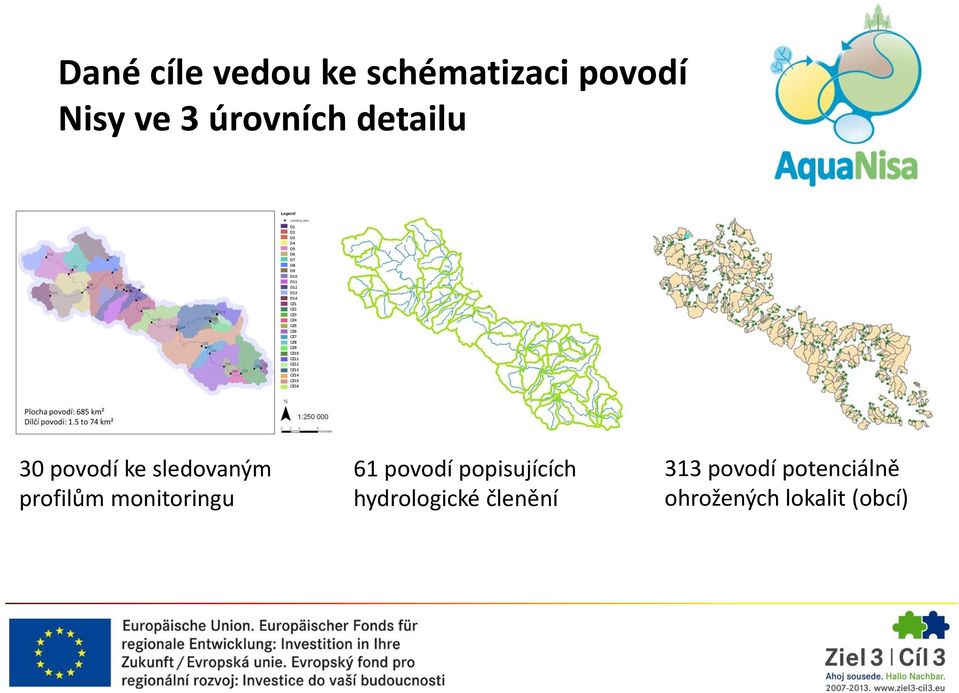

3 Dané cíle vedou ke schématizaci povodí Nisy ve 3 úrovních detailu 30 povodí ke sledovaným profilům monitoringu 61 povodí popisujících hydrologické členění 313 povodí potenciálně ohrožených lokalit (obcí)

4 Pro analýzy byla vytvořena data Vše formou bezešvých vrstev celého území (CZ, D, PL) Digitální model terénu (sklonitosti, povrchový odtok, ) Mapa využití území (Land Use) a vegetačního krytu (Land Cover) Půdní mapy (K faktor, infiltrační schopnost, ) Mapy srážek (R faktor, návrhové srážky)

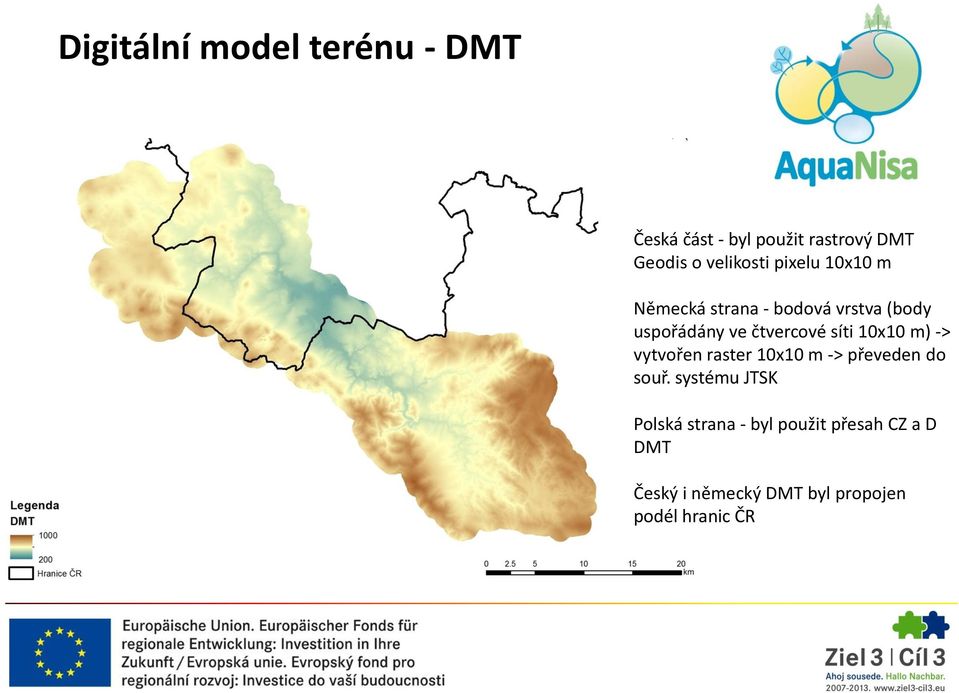

5 Digitální model terénu - DMT Česká část - byl použit rastrový DMT Geodis o velikosti pixelu 10x10 m Německá strana - bodová vrstva (body uspořádány ve čtvercové síti 10x10 m) -> vytvořen raster 10x10 m -> převeden do souř. systému JTSK Polská strana - byl použit přesah CZ a D DMT Český i německý DMT byl propojen podél hranic ČR

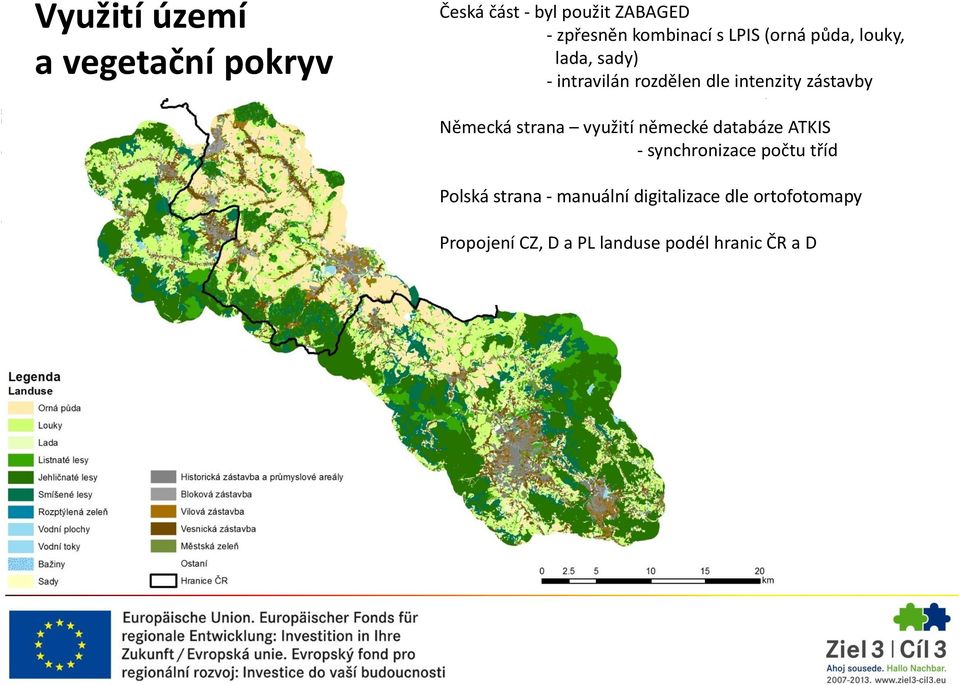

6 Využití území a vegetační pokryv Česká část - byl použit ZABAGED - zpřesněn kombinací s LPIS (orná půda, louky, lada, sady) - intravilán rozdělen dle intenzity zástavby Německá strana využití německé databáze ATKIS - synchronizace počtu tříd Polská strana - manuální digitalizace dle ortofotomapy Propojení CZ, D a PL landuse podél hranic ČR a D

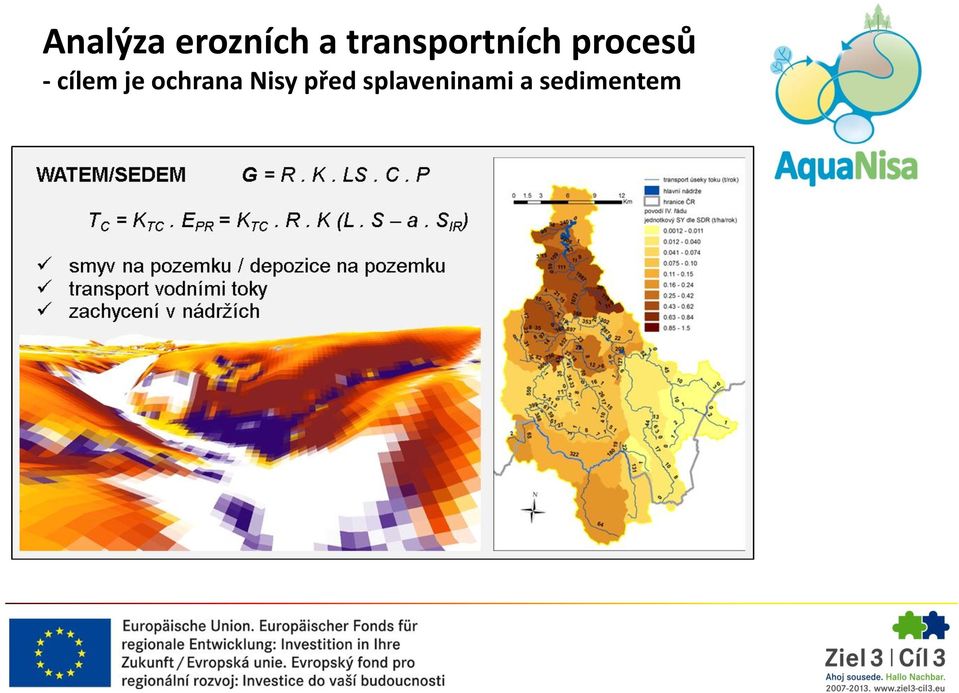

7 Analýza erozních a transportních procesů - cílem je ochrana Nisy před splaveninami a sedimentem

8 Analýza erozních a transportních procesů - cílem je ochrana Nisy před splaveninami a sedimentem

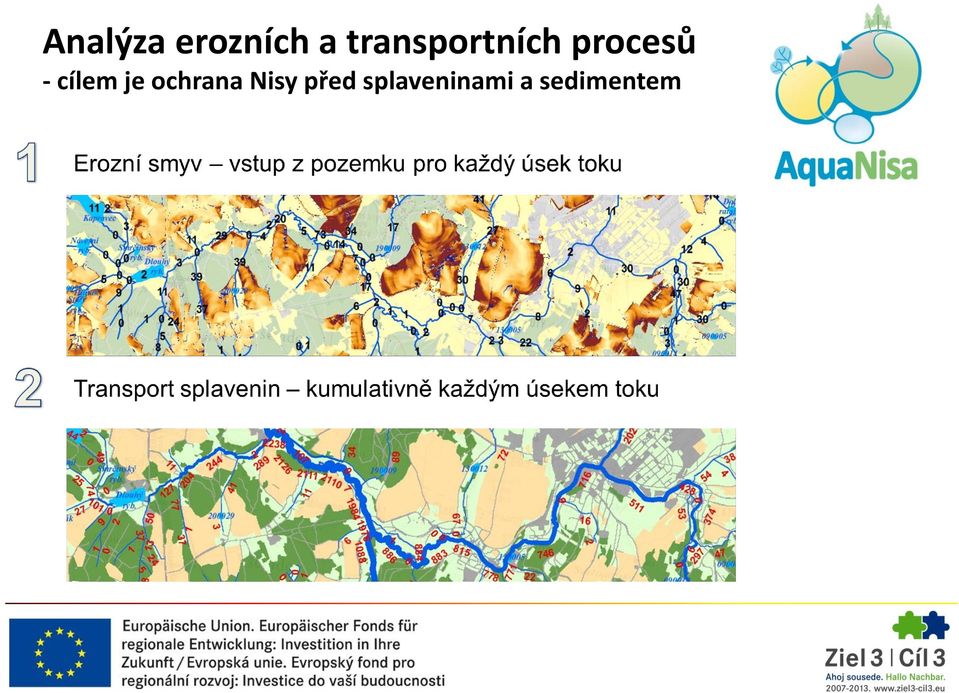

9 Analýza erozních a transportních procesů - cílem je ochrana Nisy před splaveninami a sedimentem

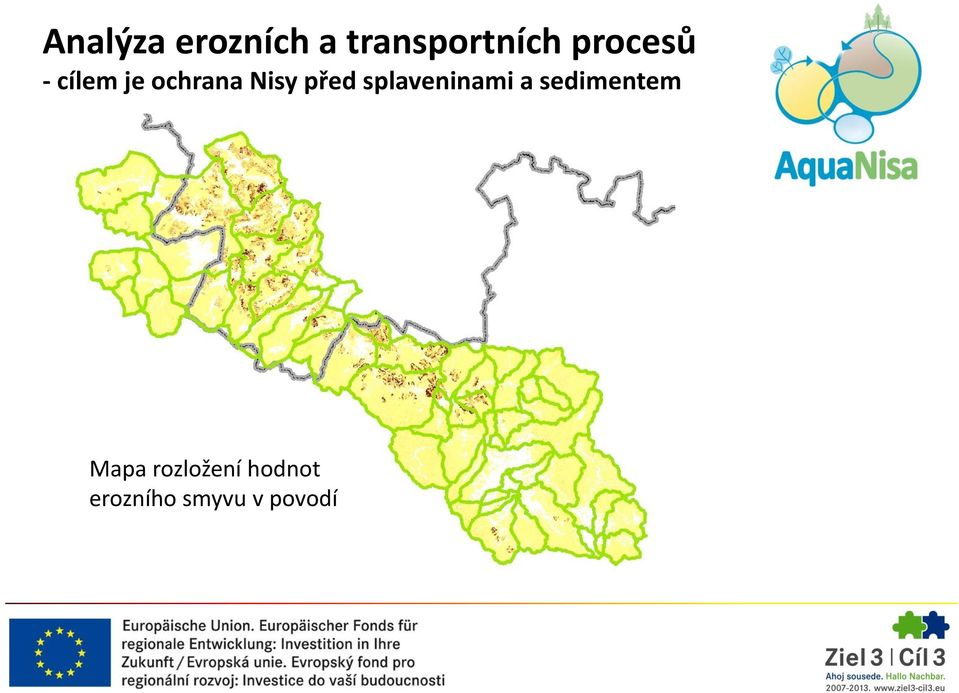

10 Analýza erozních a transportních procesů - cílem je ochrana Nisy před splaveninami a sedimentem Mapa rozložení hodnot erozního smyvu v povodí

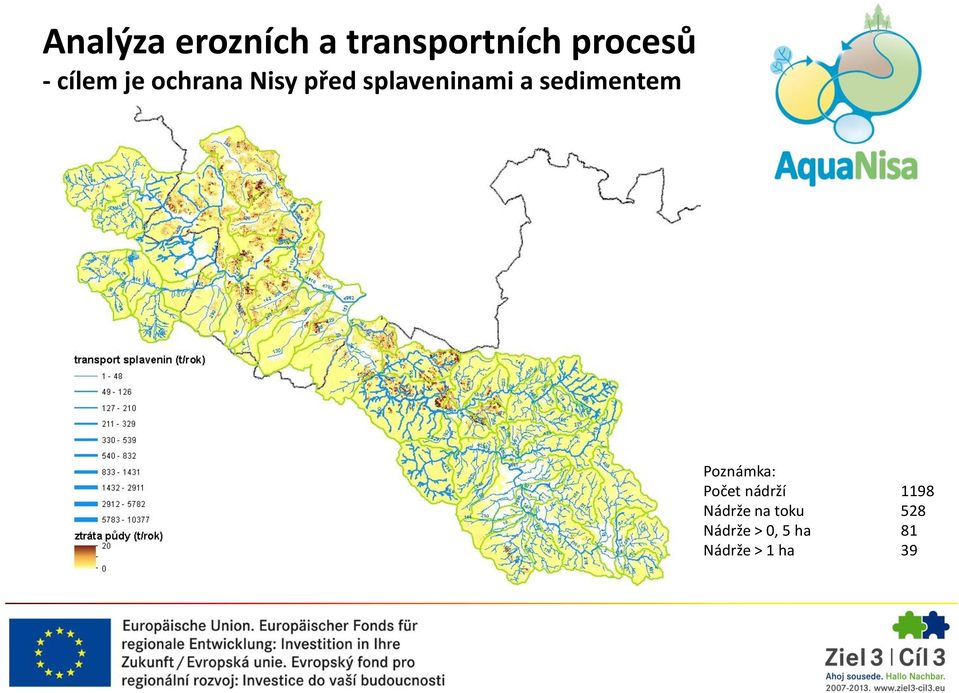

11 Analýza erozních a transportních procesů - cílem je ochrana Nisy před splaveninami a sedimentem Poznámka: Počet nádrží 1198 Nádrže na toku 528 Nádrže > 0, 5 ha 81 Nádrže > 1 ha 39

12 Analýza odtokových poměrů - objem přímého odtoku

13 Analýza odtokových poměrů - objem přímého odtoku Mapa hodnot CN křivek byla propojena s mapou povodí IV. řádu a vypočítáno průměrné CN pro jednotlivá povodí Ze srážkových dat H 24 (N=2,5,10,20,50,100) vytvořeny Thiessenovy polygony -> sloučeny s povodími a vypočítány průměrné srážky Z průměrných hodnot CN a průměrných srážek byl pro jednotlivá povodí vypočítán objem přímého odtoku V mapě použity odtoky vypočítané z H 24 N=20

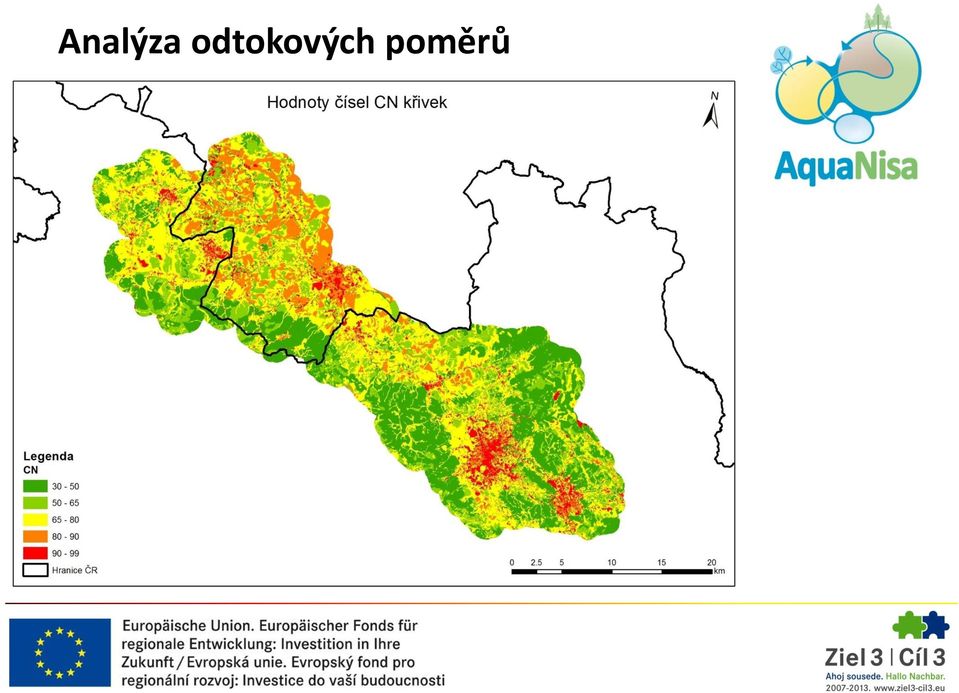

14 Analýza odtokových poměrů

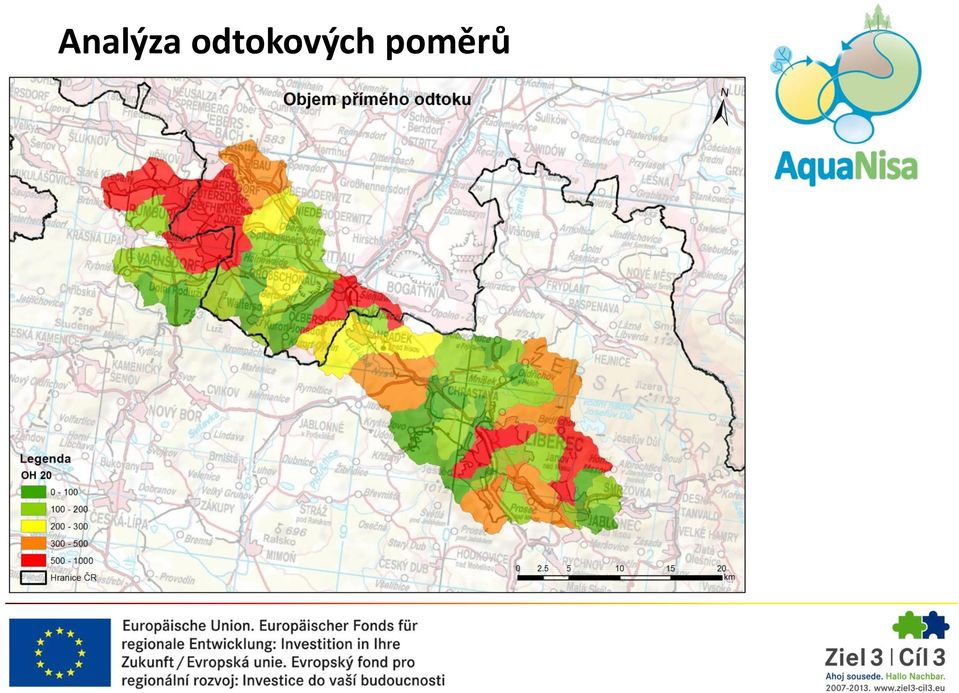

15 Analýza odtokových poměrů

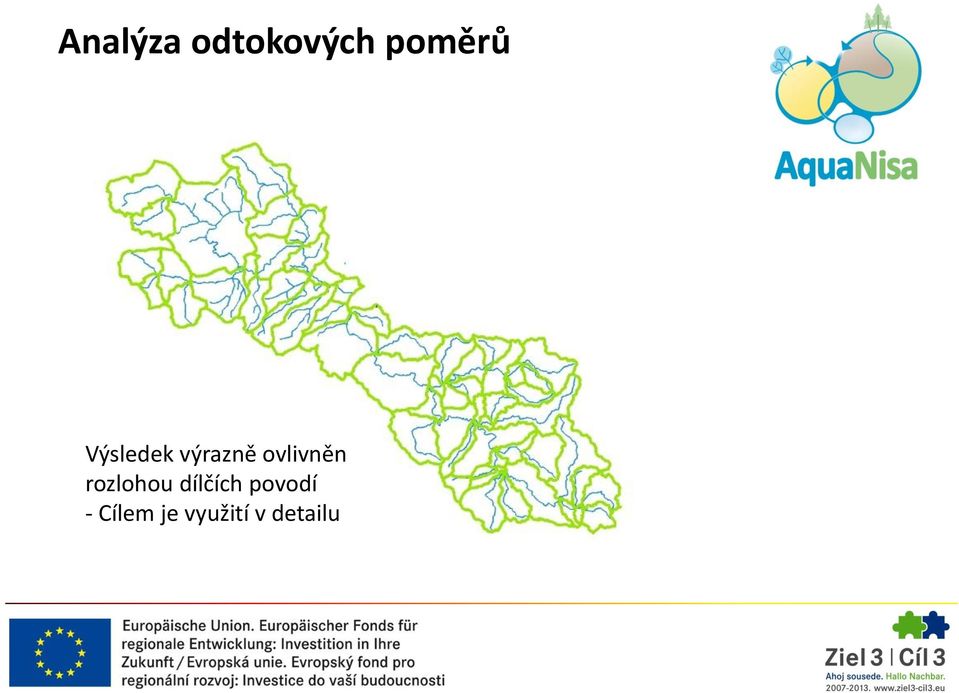

16 Analýza odtokových poměrů Výsledek výrazně ovlivněn rozlohou dílčích povodí - Cílem je využití v detailu

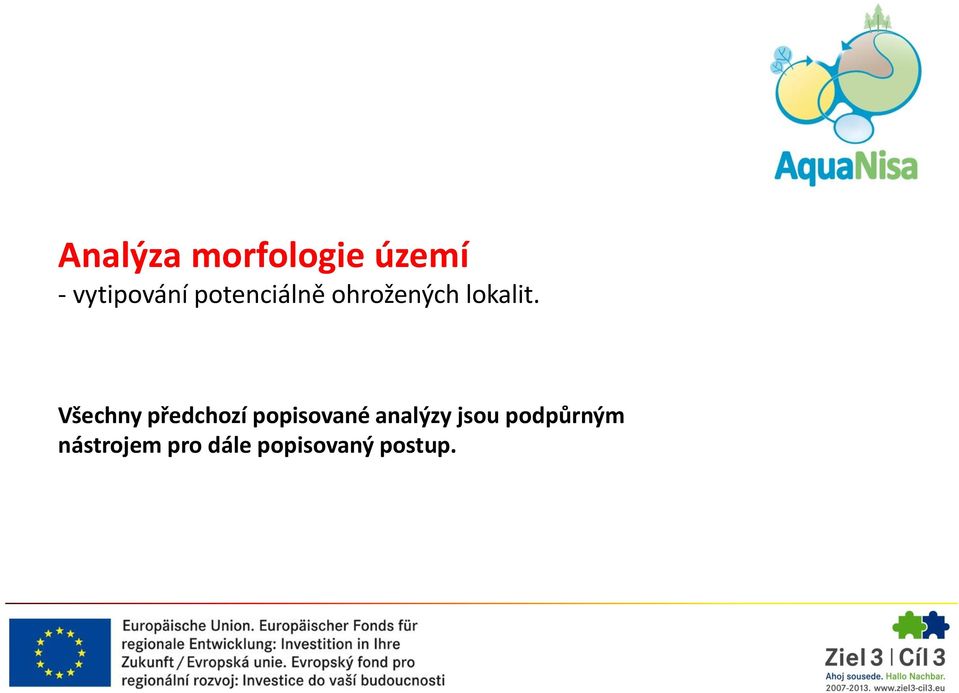

17 Analýza morfologie území - vytipování potenciálně ohrožených lokalit. Všechny předchozí popisované analýzy jsou podpůrným nástrojem pro dále popisovaný postup.

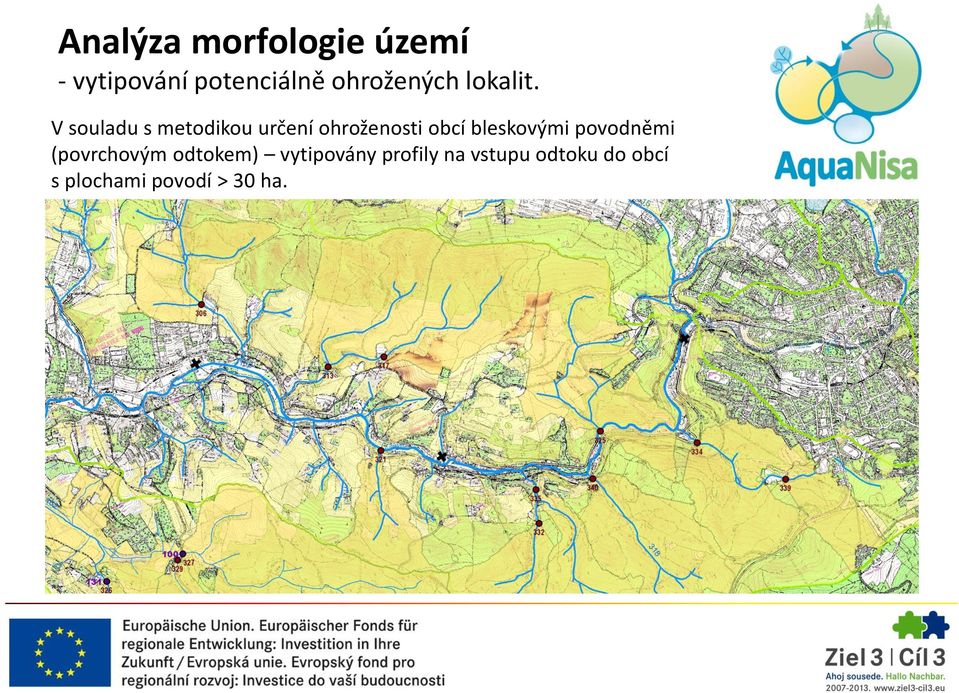

18 Analýza morfologie území - vytipování potenciálně ohrožených lokalit. V souladu s metodikou určení ohroženosti obcí bleskovými povodněmi (povrchovým odtokem) vytipovány profily na vstupu odtoku do obcí s plochami povodí > 30 ha.

19 Analýza morfologie území - vytipování potenciálně ohrožených lokalit. Vytipováno 313 kritických bodů - jejich povodí dále analyzována

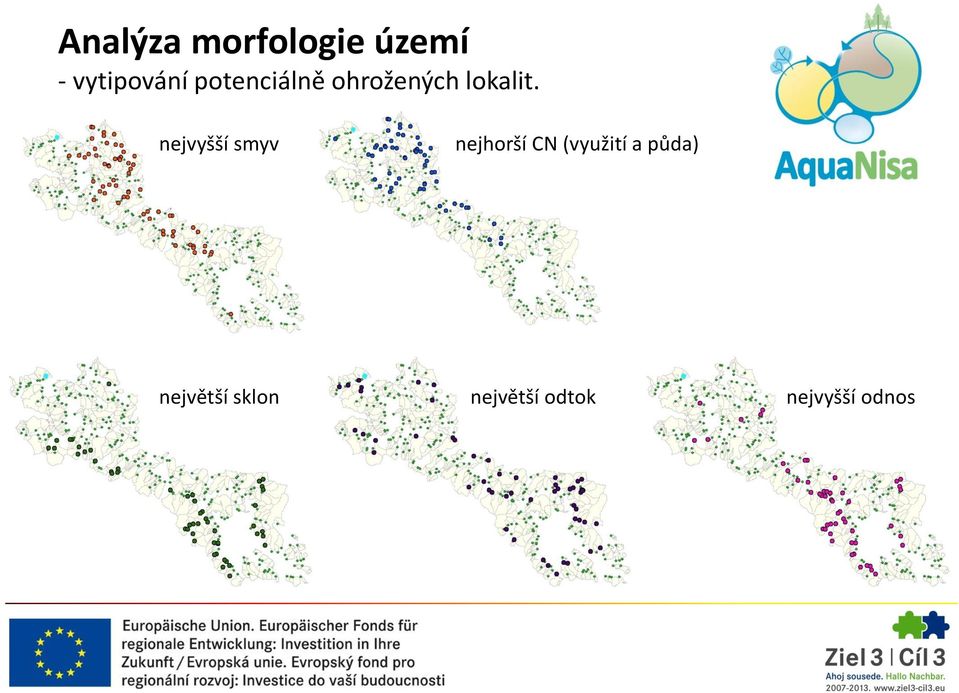

20 Analýza morfologie území - vytipování potenciálně ohrožených lokalit. nejvyšší smyv nejhorší CN (využití a půda) největší sklon největší odtok nejvyšší odnos

21 Analýza morfologie území - vytipování potenciálně ohrožených lokalit. Vybrané body (cca 30 lokalit) - rizikové z více hledisek posouzeny terénním průzkumem

22 GIS analýzy - shrnutí Analýza erozních a transportních procesů analýza odtokových poměrů a vytipování potenciálně ohrožených lokalit, má umožnit propojení s monitorovanými daty o kvalitě vody a zároveň má po ověření určit rizikové zdrojové plochy i ohrožená místa z výše uvedených hledisek.

23 - malý přídavek Stupeň ekologické stability - SES Vytvořena tabulka převodu landuse na SES Orná půda rozdělena dle sklonitosti (<3%, mezi 3% a 5%, >5%) Přirozené biotopy -> překryv MCHÚ Ke každému typu landuse byla v mapě přiřazena hodnota SES Landuse Typ z hlediska ES SES Orná půda erozně silně ohrožená 0,5 erozně slabě ohrožená 1 erozně neohrožená 1,5 TTP přirozené 4 polokulturní 3 kulturní 2 Lesy přírodní 5 kulturní 3 Rozptýlená zeleň 3 Vodní plochy přírodní 5 upravené 3 Bažiny a lada přirozené 4 přírodě blízké 3 Sady maloplošné velkoplošné Intravilán historická zástavba 0 bloková zástavba 1 vilová zástavba 1,5 vesnická zástavba 2 městská zeleň 2,5

24 - malý přídavek Stupeň ekologické stability - SES

25 GIS analýza povrchového odtoku, erozních procesů a transportu splavenin Děkuji Vám za pozornost! T. Dostal, J. Krasa, M. Štich, ČVUT v Praze
