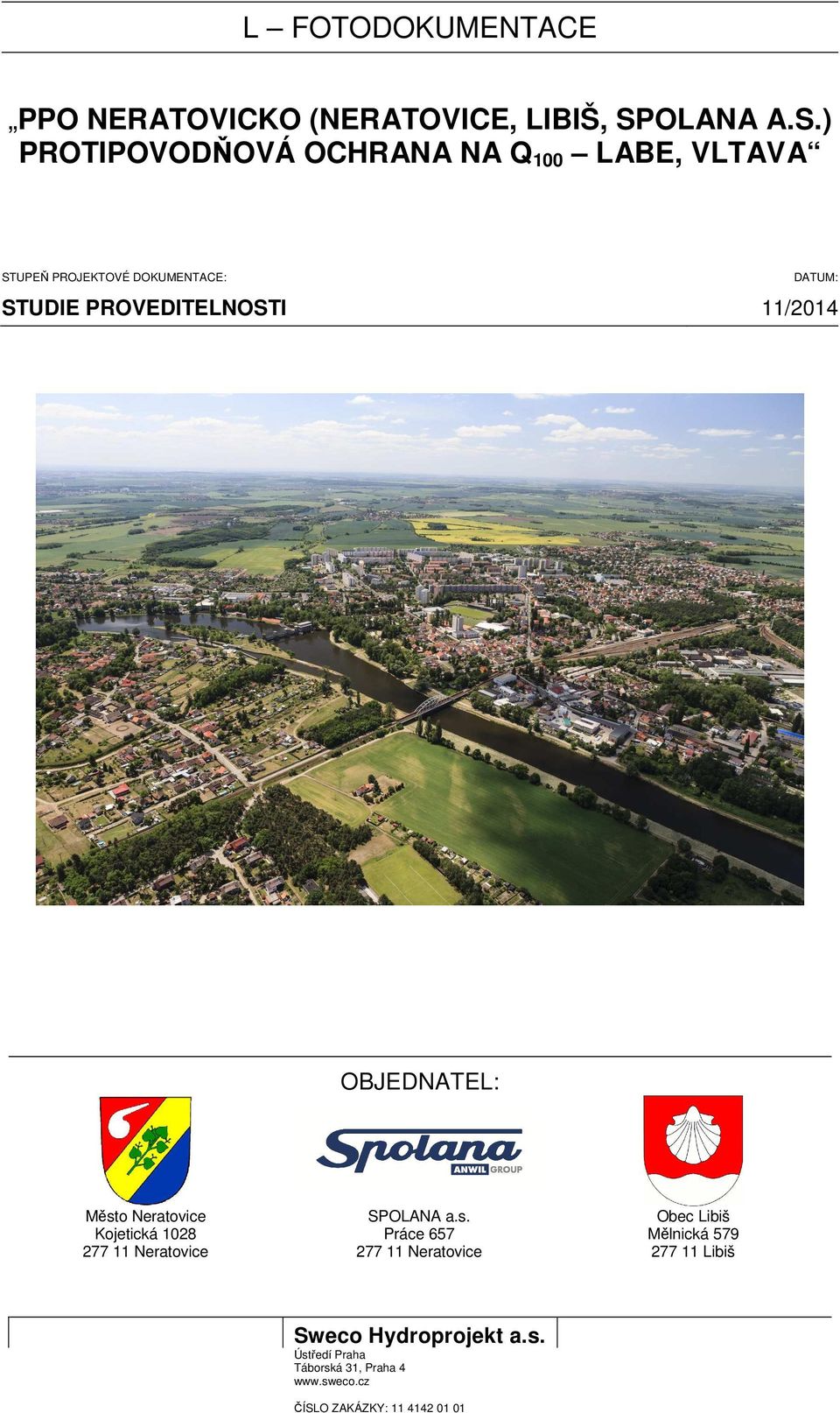

1 L FOTODOKUMENTACE PPO NERATOVICKO (NERATOVICE, LIBIŠ, SPOLANA A.S.) PROTIPOVODŇOVÁ OCHRANA NA Q 100 LABE, VLTAVA STUPEŇ PROJEKTOVÉ DOKUMENTACE: STUDIE PROVEDITELNOSTI DATUM: 11/2014 OBJEDNATEL: Město Neratovice Kojetická Neratovice SPOLANA a.s. Práce Neratovice Obec Libiš Mělnická Libiš Sweco Hydroprojekt a.s. Ústředí Praha Táborská 31, Praha 4

2 REVIZE POPIS DATUM SCHVÁLIL Sweco Hydroprojekt a.s. Ústředí Praha Táborská 31, Praha 4; praha@sweco.cz; VYPRACOVAL HIP Ing. Holý T. KONTROLA Ing. Kaňkovský PROJEKTANT ŘEDITEL DIVIZE Ing. Moravec, Ph. D. DATUM 11/2014 OBJEDNATEL SPOLANA a.s. OKRES Mělník AKCE: ČÍSLO ZAKÁZKY PPO NERATOVICKO (SPOLANA a.s., Neratovice, Libiš) STUPEŇ Studie FORMÁT A4 MĚŘÍTKO ARCHIVNÍ ČÍSLO /14/1 ČÁST STAVBY SO/PS PŘÍLOHA: FOTODOKUMENTACE ČÍSLO PŘÍLOHY L Tato dokumentace včetně všech příloh (s výjimkou dat poskytnutých objednatelem) je duševním vlastnictvím akciové společnosti Sweco Hydroprojekt a.s. Objednatel této dokumentace je oprávněn ji využít k účelům vyplývajícím z uzavřené smlouvy bez jakéhokoliv omezení. Jiné osoby (jak fyzické, tak právnické) nejsou bez předchozího výslovného souhlasu objednatele oprávněny tuto dokumentaci ani její části jakkoli využívat, kopírovat (ani jiným způsobem rozmnožovat) nebo zpřístupnit dalším osobám. Poznámka: Podpisy zpracovatelů jsou připojeny pouze k výtisku číslo 01 nebo originálu přílohy (matrici). a 0

3 LOKALITA LIBIŠ Fotografie jsou řazeny za sebou ve směru proti proudu Labe, tzn. od Mělnické ulice směrem ke Spolaně. Obr. 1 Trasa linie PPO podél paty stávající skládky odpadů. Sweco Hydroprojekt a.s. 3 (36)

4 Obr. 2 Libišská strouha před čistírnou odpadních vod (pohled proti proudu vody). Linie PPO bude vedena podél Libišské strouhy po levém břehu (na fotografii vpravo). Obr. 3 Libišská strouha před čistírnou odpadních vod (pohled protiproudu vody). Linie PPO bude vedena podél Libišské strouhy po levém břehu (na fotografii vpravo). Vzrostlá vegetace bude muset být vykácena. Sweco Hydroprojekt a.s. 4 (36)

5 Obr. 4 Libišská strouha před levotočivým obloukem (pohled ve směru proudění vody). Linie PPO bude vedena podél Libišské strouhy po levém břehu. Obr. 5 Libišská strouha, u parcely 737/13 (pohled proti proudu vody). Linie PPO bude vedena podél Libišské strouhy po levém břehu. V případě varianty přeložení strouhy by byla v tomto místě strouha přesunuta cca 10 ve směru od obce (na fotografii směrem vlevo). Sweco Hydroprojekt a.s. 5 (36)

6 Obr. 6 Libišská strouha, u parcely 737/10 (pohled ve směru proudění vody). Obr. 7 Libišská strouha, u parcely 737/13 (pohled proti proudu vody). Linie PPO bude vedena podél Libišské strouhy po levém břehu. V případě varianty přeložení strouhy by byla v tomto místě strouha přesunuta cca 10 ve směru od obce (na fotografii směrem vlevo). Sweco Hydroprojekt a.s. 6 (36)

7 Obr. 8 Libišská strouha, místo vyústění ze zatrubnění (pohled ve směru proudění vody). Obr. 9 Libišská strouha, zatrubněná část (pohled směrem ke Spolaně). V těchto místech by byla vedena linie PPO propojující obec Libiš a areál Spolany. Sweco Hydroprojekt a.s. 7 (36)

8 LOKALITA SPOLANA Fotografie jsou řazeny za sebou ve směru proti proudu Labe, tzn. od Libiše směrem k Neratovicím. Obr. 1 Linie PPO je vedena v trase stávajícího oplocení areálu Spolany. Sweco Hydroprojekt a.s. 8 (36)

9 Obr. 2 Linie PPO je vedena v trase stávajícího oplocení areálu Spolany. Obr. 3 Linie PPO je vedena v trase stávajícího oplocení areálu Spolany. Sweco Hydroprojekt a.s. 9 (36)

10 Obr. 4 Linie PPO je vedena v trase stávajícího oplocení areálu Spolany. Obr. 5 Linie PPO je vedena v trase stávajícího oplocení areálu Spolany. V případě výstavby protipovodňové zdi by bylo nutné odstranit stávající produktovod. Sweco Hydroprojekt a.s. 10 (36)

11 Obr. 6 Linie PPO je vedena v trase stávajícího oplocení areálu Spolany. Obr. 7 Linie PPO je vedena v trase stávajícího oplocení areálu Spolany. Pohled do nejvzdálenějšího (nejsevernějšího) cípu areálu. Sweco Hydroprojekt a.s. 11 (36)

12 Obr. 8 Linie PPO je vedena v trase stávajícího oplocení areálu Spolany. Pohled ve směru proudění Labe. Obr. 9 Linie PPO je vedena v trase stávajícího oplocení areálu Spolany. Stávající průchody zůstanou zachovány. Pohled ve směru proudění Labe. Sweco Hydroprojekt a.s. 12 (36)

13 Obr. 10 Linie PPO je vedena v trase stávajícího oplocení areálu Spolany. Pohled proti proudu Labe. Obr. 11 Linie PPO je vedena v trase stávajícího oplocení areálu Spolany. Pohled ve směru proudění Labe. Sweco Hydroprojekt a.s. 13 (36)

14 Obr. 12 Linie PPO je vedena v trase stávajícího oplocení areálu Spolany. Pohled ve směru proudění Labe. V případě výstavby protipovodňové zdi by bylo nutné odstranit stávající produktovod. Obr. 13 Linie PPO je vedena v trase stávajícího oplocení areálu Spolany. Pohled proti proudu Labe. Sweco Hydroprojekt a.s. 14 (36)

15 Obr. 14 Linie PPO je vedena v trase stávajícího oplocení areálu Spolany. Pohled ve směru proudění Labe. V případě výstavby protipovodňové zdi by bylo nutné odstranit stávající produktovod. Obr. 15 Linie PPO je vedena v trase stávajícího oplocení areálu Spolany. Pohled ve směru proudění Labe. Sweco Hydroprojekt a.s. 15 (36)

16 Obr. 16 Linie PPO je vedena v trase stávajícího oplocení areálu Spolany. Pohled ve směru proudění Labe. Obr. 17 Linie PPO je vedena v trase stávajícího oplocení areálu Spolany. Pohled proti proudu Labe směrem k Neratovicím, kde na linii PPO Spolany přímo navazuje linie PPO Starých Neratovic. Sweco Hydroprojekt a.s. 16 (36)

17 LOKALITA STARÉ NERATOVICE Fotografie jsou řazeny za sebou ve směru proti proudu Labe, tzn. od Spolany směrem k Lobkovicím. Obr. 1 Pohled v linii PPO od Spolany proti proudu Labe. Sweco Hydroprojekt a.s. 17 (36)

18 Obr. 2 Panelová komunikace vedoucí podél Labe mezi ulicemi Přístavní a Kostomlatského sady. Pohled ve směru proudění Labe. Linie PPO je navržena v trase stávajícího oplocení. Obr. 3 Panelová komunikace vedoucí podél Labe mezi ulicemi Přístavní a Kostomlatského sady. Pohled ve směru proudění Labe. Linie PPO je navržena v trase stávajícího oplocení. Sweco Hydroprojekt a.s. 18 (36)

19 Obr. 4 Panelová komunikace vedoucí od ČOV ke Kostomlatského sadům. Pohled ve směru proudění Labe. Linie PPO je navržena v trase stávajícího oplocení. Obr. 5 Pohled na zahrady mezi ČOV a Kostomlatského sady. Linie PPO je navržena v trase stávajícího oplocení. Sweco Hydroprojekt a.s. 19 (36)

20 Obr. 6 Areál ČOV Pohled proti proudu Labe. Linie PPO je navržena v trase stávajícího oplocení. Obr. 7 Areál ČOV, po jehož hranici je vedena linie PPO, je na pravé straně fotografie. Na levé straně je vidět zeď koupaliště, které se již nachází v nechráněném území. Sweco Hydroprojekt a.s. 20 (36)

21 LOKALITA LOBKOVICE Fotografie jsou řazeny za sebou ve směru proti proudu Labe, tzn. od Starých Neratovic směrem ke Kostelci nad Labem. Obr. 1 ulice Palackého. Linie PPO je vedena podél restaurace, na jejímž konci je ukončena. Sweco Hydroprojekt a.s. 21 (36)

22 Obr. 2 Pohled proti proudu Labe. Obr. 3 Pohled proti proudu Labe. Linie PPO je vedena podél pěšiny vedoucí vedle řeky v trase stávajícího oplocení zahrad. Sweco Hydroprojekt a.s. 22 (36)

23 Obr. 4 Druhá část PPO v Lobkovicích linie vedoucí podél několika rodinných domů stojících mezi Labem a Palackého ulicí. Pohled ve směru proudění Labe. Linie PPO je navržena v trase stávajícího oplocení. Obr. 5 Druhá část PPO v Lobkovicích linie vedoucí podél několika rodinných domů stojících mezi Labem a Palackého ulicí. Pohled ve směru proudění Labe. Linie PPO je navržena v trase stávajícího oplocení. Zavázáni linie PPO do náspu Palackého ulice. Sweco Hydroprojekt a.s. 23 (36)

24 LOKALITA MLÉKOJEDY JIŽNÍ ČÁST OBCE (nad železniční tratí) Fotografie jsou řazeny za sebou ve směru od zavázání linie PPO do železničního náspu u ulice Hlavní směrem k železničnímu mostu. Obr. 1 Pohled na železniční násep, do kterého bude zavázána linie PPO vedoucí v trase oplocení (na pravé straně fotografie). Sweco Hydroprojekt a.s. 24 (36)

25 Obr. 2 Zahradnictví v ulici Na Hrázi. Linie PPO je vedena v trase stávajícího oplocení. Obr. 3 ulice Na Hrázi. Jedná se o sypanou hráz dostatečné výšky. Pouze v místech nedostatečné výšky by byla hráz lokálně dosypána. Sweco Hydroprojekt a.s. 25 (36)

26 Obr. 4 Most přes strouhu v ulici Hlavní. Obr. 5 Stávající zemní hráz vedoucí podél strouhy od ulice Hlavní směrem k Starému Labi. Hráz má v téměř celém úseku dostatečnou výšku, v místech lokálních snížení by byla hráz dosypána. Sweco Hydroprojekt a.s. 26 (36)

27 Obr. 6 Úsek od strouhy směrem k ulici K Přívozu. Linie PPO je vedena v trase stávajícího oplocení zahrad. Obr. 7 Úsek od ulice K Přívozu směrem k Labi. Linie PPO je vedena v trase stávajícího oplocení zahrad. Sweco Hydroprojekt a.s. 27 (36)

28 Obr. 8 Nábřeží Labe, pohled proti proudu řeky. Linie PPO je vedena po kraji komunikace vzdálenějším od Labe (na fotografii vlevo). Obr. 9 Nábřeží Labe od Hlavní ulice směrem k areálu Povodí Labe. Pohled ve směru proudění Labe. Linie PPO je vedena v trase stávajících plotů. Sweco Hydroprojekt a.s. 28 (36)

29 Obr. 10 Pohled do areálu Povodí Labe ve směru proti proudění Labe. Obr. 11 Nábřeží Labe mezi areálem Povodí Labe a železničním mostem. Pohled ve směru proudění Labe. Linie PPO je vedena na kraji komunikace vzdálenějším od Labe (na fotografii vpravo). Sweco Hydroprojekt a.s. 29 (36)

30 Obr. 12 Nábřeží Labe mezi areálem Povodí Labe a železničním mostem. Pohled ve směru proudění Labe. Linie PPO je vedena na kraji komunikace vzdálenějším od Labe (na fotografii vpravo). Příjezd k zahrádkám zůstane zachován, v případě povodně bude hrazen mobilním hrazením. Obr. 12 Nábřeží Labe mezi areálem Povodí Labe a železničním mostem. V místě zahrádkářské kolonie má násyp podél cesty dostatečnou výšku. Sweco Hydroprojekt a.s. 30 (36)

31 Obr. 13 Pohled k železničnímu mostu ve směru proudění Labe. Linie PPO je vedena na kraji komunikace vzdálenějším od Labe (na fotografii vpravo). Obr. 14 Pohled z železničního mostu proti proudu Labe. Linie PPO je vedena na kraji komunikace vzdálenějším od Labe (na fotografii vlevo). Sweco Hydroprojekt a.s. 31 (36)

32 Obr. 15 Pilíř železničního mostu, do kterého bude zavázána linie PPO. Stávající průchody zůstanou zachovány. Sweco Hydroprojekt a.s. 32 (36)

33 LOKALITA MLÉKOJEDY SEVERNÍ ČÁST OBCE (pod železniční tratí) Fotografie jsou řazeny za sebou ve směru od železničního náspu směrem k ulici V Rytinách. Obr. 1 Cesta vedoucí podél železniční trati. Zde linie PPO začíná a je vedena podél cesty vedoucí k zahrádkám u fotbalového hřiště (na fotografii vlevo). Sweco Hydroprojekt a.s. 33 (36)

34 Obr. 2 Cesta vedoucí od železniční trati směrem k zahrádkám u fotbalového hřiště. Variantní řešení vedení trasy PPO zahrnuje ochranu rodinného domu (na fotografii vlevo). Obr. 3 Zahrádky u fotbalového hřiště. Linie PPO je vedena v trase stávajícího oplocení zahrádek. Sweco Hydroprojekt a.s. 34 (36)

35 Obr. 4 Pohled od Labe na zahrádky u fotbalového hřiště. Obr. 5 Domy na severním okraji obce v ulici Okružní. Linie PPO je vedena po okraji pole. Sweco Hydroprojekt a.s. 35 (36)

36 Obr. 6 Pohled na dům č.p.251 v ulici V Rytinách, u kterého je linie PPO ukončena. Linie PPO je zde vedena v trase stávajícího oplocení zahrad. Obr. 7 Dům č.p. 251 v ulici V Rytinách. Linie PPO je vedena v trase oplocení a následně ukončena. Sweco Hydroprojekt a.s. 36 (36)
