TIA na dosah. Komunikace mezi SIMATIC S Září 2012

Transkript

1 TIA na dosah Komunikace mezi SIMATIC S a SINAMICS G120 Září 2012

2 Ondřej Rakušan SIMATIC S7-1200, S7-200, LOGO! A&D IA AS Siemensova Praha 13 Tel: ondrej.rakusan@siemens.com Web:

3 STEP 7 Basic V11 SP2 S firmware V3.0 Září 2012

4 S přehled S FW3.0 Novinky Hardware Step 7 Basic V11

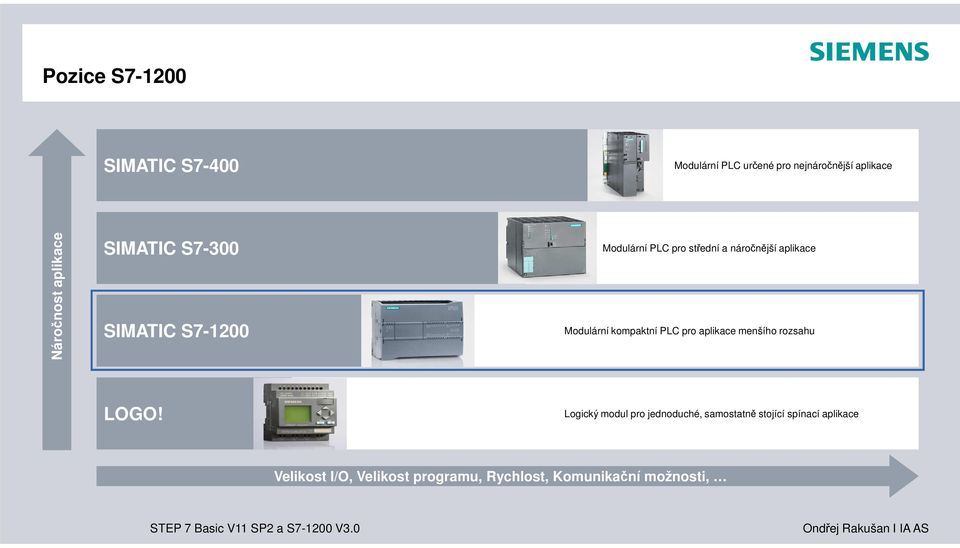

5 Pozice S SIMATIC S7-400 Modulární PLC určené pro nejnáročnější aplikace Náročnost aplikace SIMATIC S7-300 SIMATIC S Modulární PLC pro střední a náročnější aplikace Modulární kompaktní PLC pro aplikace menšího rozsahu LOGO! Logický modul pro jednoduché, samostatně stojící spínací aplikace Velikost I/O, Velikost programu, Rychlost, Komunikační možnosti,

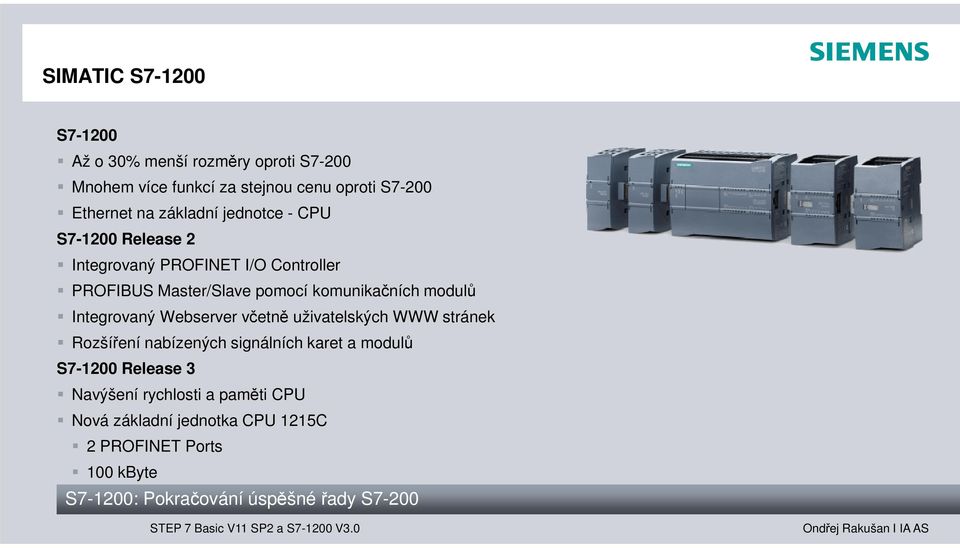

6 SIMATIC S S Až o 30% menší rozměry oproti S7-200 Mnohem více funkcí za stejnou cenu oproti S7-200 Ethernet na základní jednotce - CPU S Release 2 Integrovaný PROFINET I/O Controller PROFIBUS Master/Slave pomocí komunikačních modulů Integrovaný Webserver včetně uživatelských WWW stránek Rozšíření nabízených signálních karet a modulů S Release 3 Navýšení rychlosti a paměti CPU Nová základní jednotka CPU 1215C 2 PROFINET Ports 100 kbyte S7-1200: Pokračování úspěšné řady S7-200

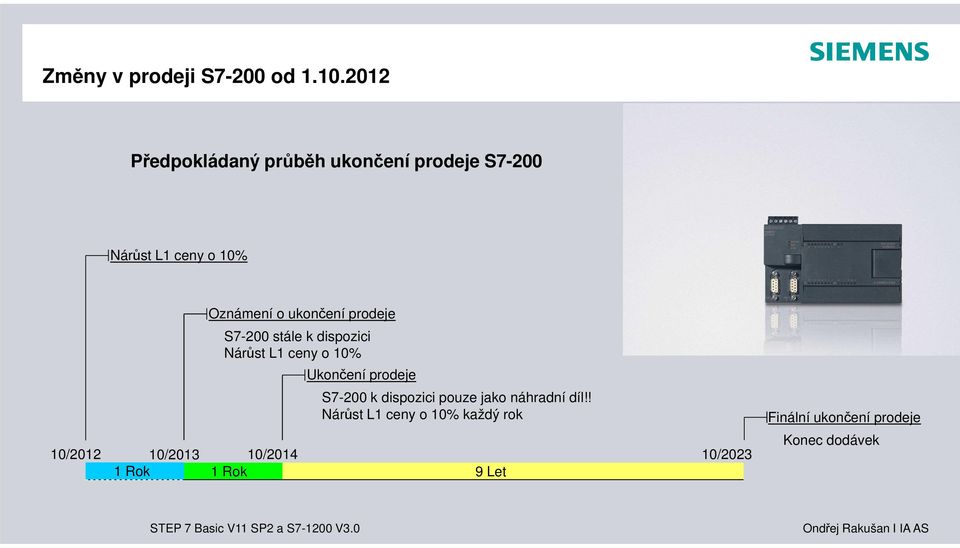

7 Změny v prodeji S7-200 od Předpokládaný průběh ukončení prodeje S7-200 Nárůst L1 ceny o 10% 10/2012 Oznámení o ukončení prodeje S7-200 stále k dispozici Nárůst L1 ceny o 10% Ukončení prodeje S7-200 k dispozici pouze jako náhradní díl!! Nárůst L1 ceny o 10% každý rok 10/ / / Rok 1 Rok 9 Let Finální ukončení prodeje Konec dodávek

8 Vysoce modulární PLC ideálně se přizpůsobí vaší aplikaci

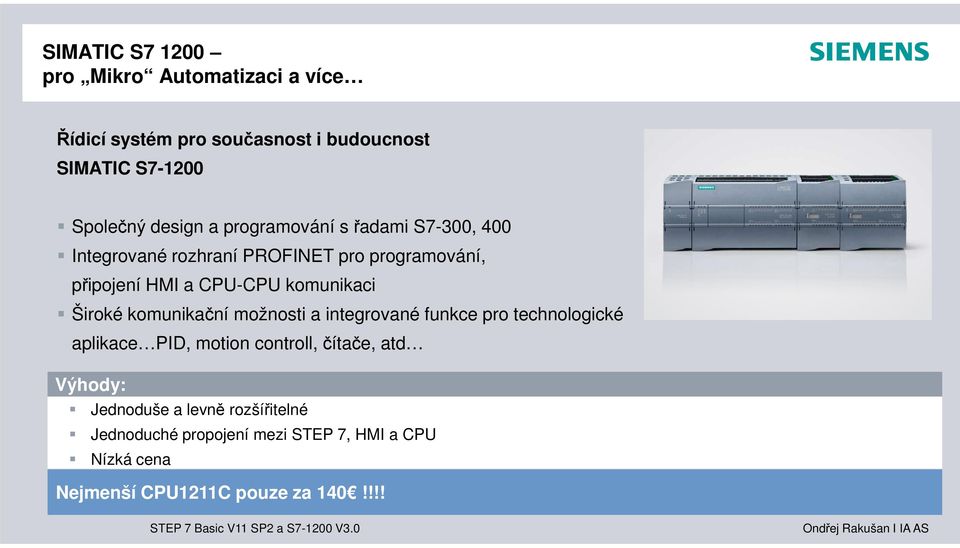

9 SIMATIC S pro Mikro Automatizaci a více Řídicí systém pro současnost i budoucnost SIMATIC S Společný design a programování s řadami S7-300, 400 Integrované rozhraní PROFINET pro programování, připojení HMI a CPU-CPU komunikaci Široké komunikační možnosti a integrované funkce pro technologické aplikace PID, motion controll, čítače, atd Výhody: Jednoduše a levně rozšířitelné Jednoduché propojení mezi STEP 7, HMI a CPU Nízká cena Nejmenší CPU1211C pouze za 140!!!!

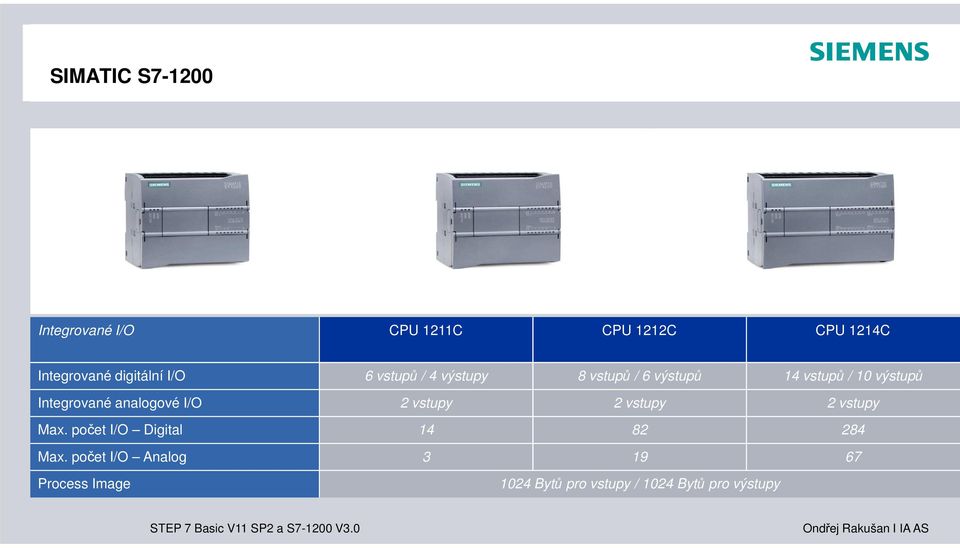

10 SIMATIC S Integrované I/O CPU 1211C CPU 1212C CPU 1214C Integrované digitální I/O 6 vstupů / 4 výstupy 8 vstupů / 6 výstupů 14 vstupů / 10 výstupů Integrované analogové I/O 2 vstupy 2 vstupy 2 vstupy Max. počet I/O Digital Max. počet I/O Analog Process Image 1024 Bytů pro vstupy / 1024 Bytů pro výstupy

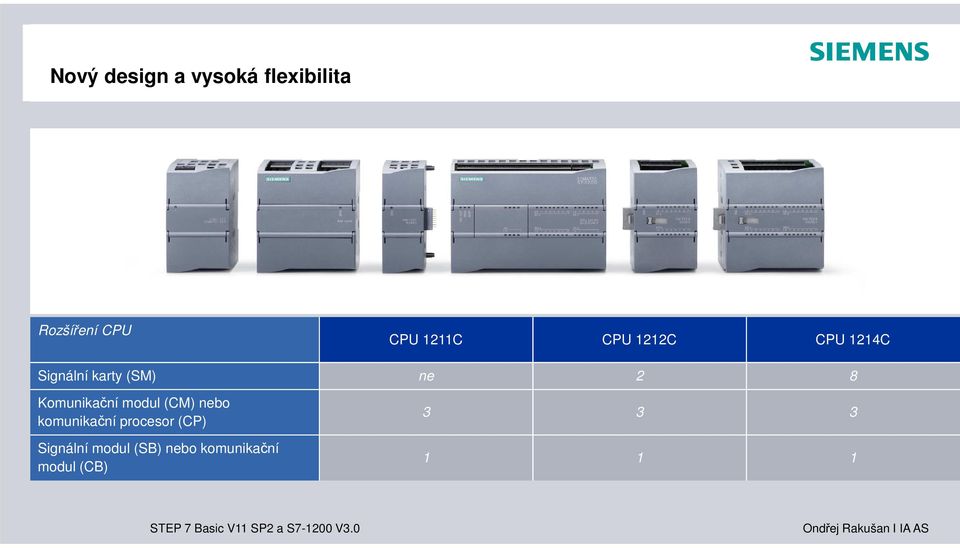

11 Nový design a vysoká flexibilita Rozšíření CPU CPU 1211C CPU 1212C CPU 1214C Signální karty (SM) ne 2 8 Komunikační modul (CM) nebo komunikační procesor (CP) Signální modul (SB) nebo komunikační modul (CB)

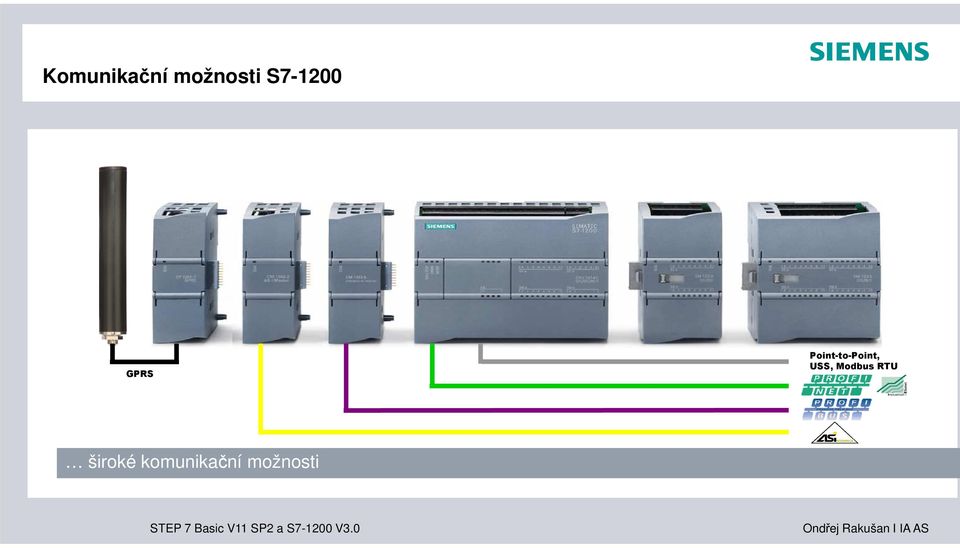

12 Komunikační možnosti S GPRS Point-to-Point, USS, Modbus RTU široké komunikační možnosti

13 Komunikační možnosti S PROFINET Controller S PROFIBUS Master/Slave S ET200S ET200S PROFINET PROFIBUS 8 Otevřených Ethernet spojení. (T-Blocks) 8 PROFINET IO devices 16 slave spojení 1 PG spojení (STEP 7 Basic) 3 OP spojení (Panely, SCADA, atd.) 3 S7-spojení (s PROFIBUS Master modulem)

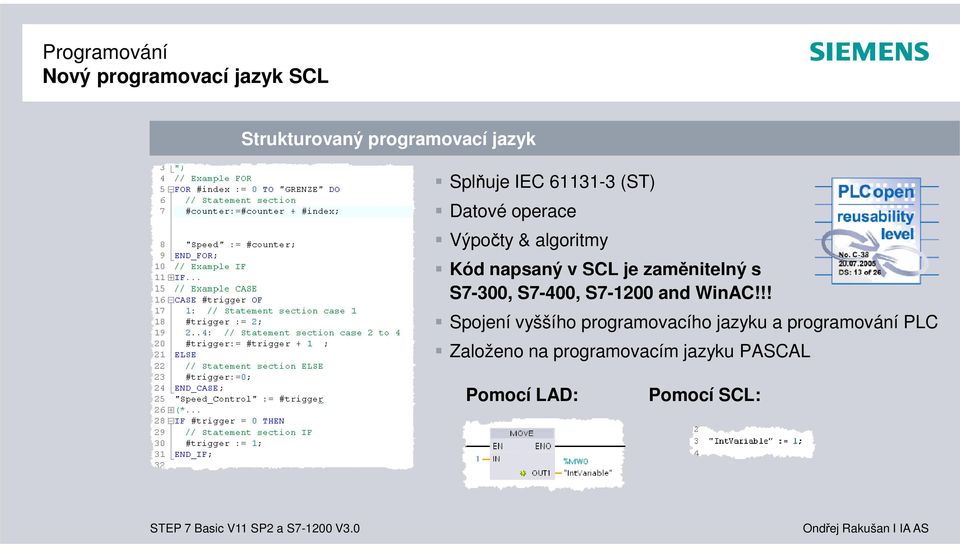

14 Programování Nový programovací jazyk SCL Strukturovaný programovací jazyk Splňuje IEC (ST) Datové operace Výpočty & algoritmy Kód napsaný v SCL je zaměnitelný s S7-300, S7-400, S and WinAC!!! Spojení vyššího programovacího jazyku a programování PLC Založeno na programovacím jazyku PASCAL Pomocí LAD: Pomocí SCL:

15 STEP 7 Basic V11 SP2 Editace v režimu Run STEP 7 Basic V11 SP2 DL in Run Změny v kódu projektu Změny mohou být provedeny v OB, FB, FC a DB Změny v názvech symbolických proměnných Změny v I/O adresách Omezení Změna maximálně ve 3 blocích v závislostí na složitosti Změny v struktuře datových bloků DB nepovoleny! Není povoleno měnit hardwarovou konfiguraci

16 S přehled SIMATIC S FW3.0 Novinky hardware Step 7 Basic V11

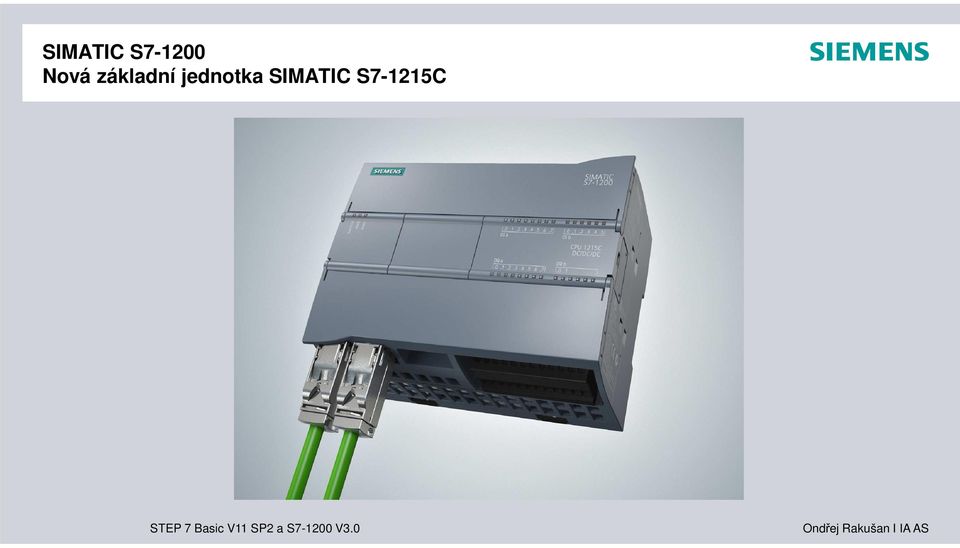

17 SIMATIC S Nová základní jednotka SIMATIC S7-1215C

18 SIMATIC S CPUs FW2.0 SIMATIC S CPU CPU 1211C CPU 1212C CPU 1214C 3 varianty provedení CPU DC/DC/DC, AC/DC/RLY, DC/DC/RLY Rozměry Š x V x H (mm) 90 x 100 x x 100 x x 100 x 75 Provozní podmínky 0 C až +55 C horizontálně / 0 C to +45 C vertikálně uchyceno 95% nekondenzující vlhkost

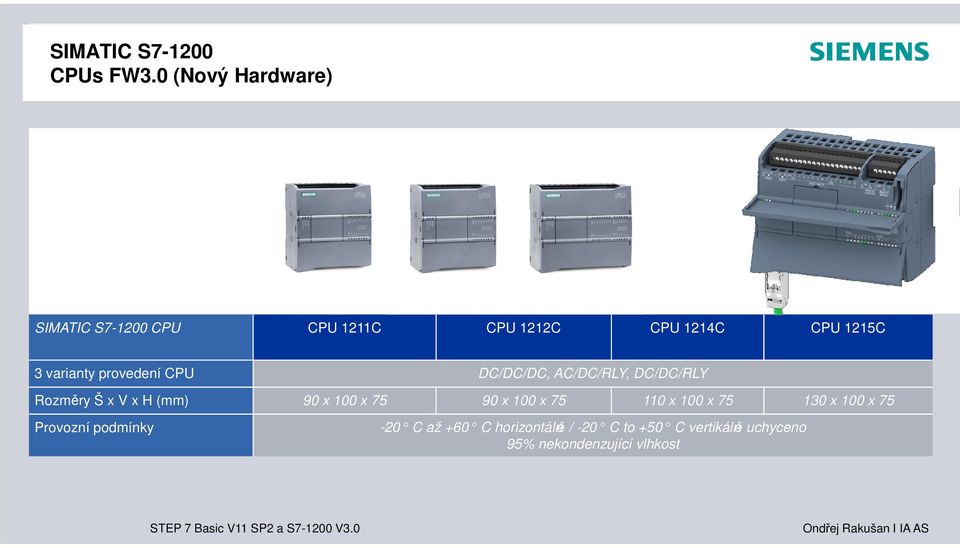

19 SIMATIC S CPUs FW3.0 (Nový Hardware) SIMATIC S CPU CPU 1211C CPU 1212C CPU 1214C CPU 1215C 3 varianty provedení CPU DC/DC/DC, AC/DC/RLY, DC/DC/RLY Rozměry Š x V x H (mm) 90 x 100 x x 100 x x 100 x x 100 x 75 Provozní podmínky -20 C až +60 C horizontálně / -20 C to +50 C vertikálně uchyceno 95% nekondenzující vlhkost

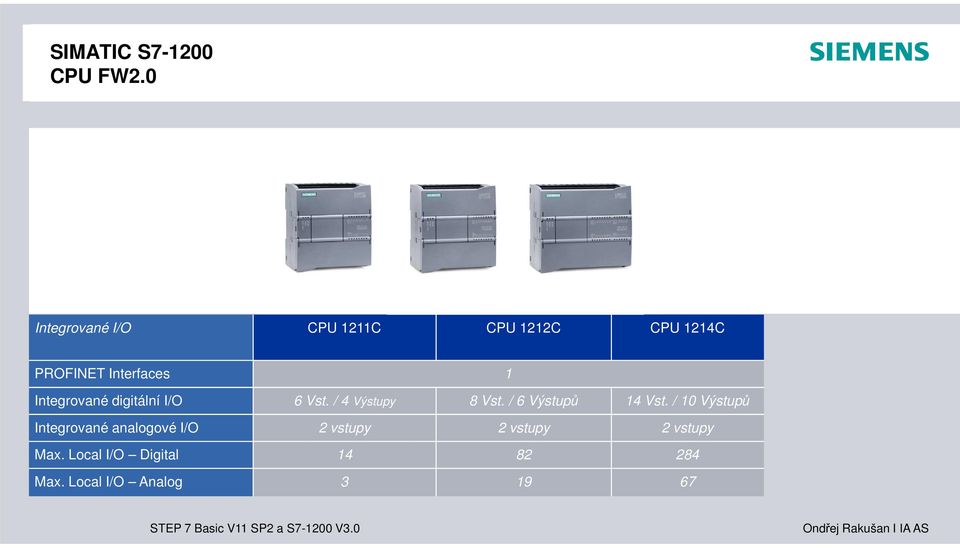

20 SIMATIC S CPU FW2.0 Integrované I/O CPU 1211C CPU 1212C CPU 1214C PROFINET Interfaces 1 Integrované digitální I/O 6 Vst. / 4 Výstupy 8 Vst. / 6 Výstupů 14 Vst. / 10 Výstupů Integrované analogové I/O 2 vstupy 2 vstupy 2 vstupy Max. Local I/O Digital Max. Local I/O Analog

21 SIMATIC S CPU FW3.0 (Nový Hardware) Integrované I/O CPU 1211C CPU 1212C CPU 1214C CPU 1215C PROFINET (RJ45) 1 2 Integrované digitální I/O 6 Vst. / 4 Výstupy 8 Vst. / 6 Výstupů 14 Vst. / 10 Výstupů 14 Vst. / 10 Výstupy Integrované analogové I/O 2 vstupy 2 vstupy 2 vstupy 2 Vst. / 2 Výstupy Max. počet I/O Digital Max. počet I/O Analog

22 SIMATIC S CPUs FW2.0 Integrovaná uživatelská paměť CPU 1211C CPU 1212C CPU 1214C Work Memory 25 KB 25 KB 50 KB Load Memory 1 MB 1 MB 2 MB Retentive Memory 2 KB 2 KB 2 KB Bit Memory (M) 4 KB 4 KB 8 KB

23 SIMATIC S CPU FW3.0 (Nový Hardware) Integrovaná uživatelská paměť CPU 1211C CPU 1212C CPU 1214C CPU 1215C Work Memory 30 KB 50 KB 75 KB 100 KB Load Memory 1 MB 1 MB 4 MB 4 MB Retentive Memory 10 KB 10 KB 10 KB 10 KB Bit Memory (M) 4 KB 4 KB 8 KB 8 KB

24 SIMATIC S CPU FW2.0 Výkon CPU 1211C CPU 1212C CPU 1214C Booleovské operace Instrukce Move - Word Matematické operace - Real 0.1 µs / instrukce 12 µs / instrukce 18 µs / instrukce

25 SIMATIC S CPU FW3.0 (Nový Hardware) Výkon CPU 1211C CPU 1212C CPU 1214C CPU 1215C Booleovské operace Instrukce Move - Word Matematické operace - Real µs / instrukce 1.7 µs / instrukce 2.3 µs / instrukce

26 SIMATIC S CPUs FW2.0 Vysokorychlostní čítače CPU 1211C CPU 1212C CPU 1214C Integrované HSC Jednofázové 100 khz 100 khz 30 khz Dvoufázové 80 khz 80 khz 20 khz 100 khz 30 khz 80 khz 20 khz

27 SIMATIC S CPU FW3.0 (Nový Hardware) Vysokorychlostní čítače CPU 1211C CPU 1212C CPU 1214C CPU 1215C Integrované HSC Jednofázové 100 khz 100 khz 30 khz Dvoufázové 80 khz 80 khz 20 khz 100 khz 30 khz 80 khz 20 khz 100 khz 30 khz 80 khz 20 khz

28 SIMATIC S CPUs FW2.0 Pulzní generátory CPU 1211C CPU 1212C CPU 1214C Integrované pulzní generátory 100 khz (DC výstupy) nebo 200 khz s využitím SB

29 SIMATIC S CPU FW3.0 (Nový Hardware) Pulzní generátory CPU 1211C CPU 1212C CPU 1214C CPU 1215C Integrované pulzní generátory 100 khz (DC výstupy) nebo 200 khz s využitím SB

30 SIMATIC S CPU FW2.0 Vlastnosti CPU CPU 1211C CPU 1212C CPU 1214C 3 typy provedení CPU DC/DC/DC, AC/DC/RLY, DC/DC/RLY Work Memory, Integrovaná 25 KB 25 KB 50 KB Load Memory, \integrovaná 1 MB 1 MB 2 MB Retentive Memory, Integrovaná 2 KB 2 KB 2 KB Bit Memory (M) 4 KB 4 KB 8 KB Integrovaní digitální I/O 6 vstupů/ 4 výstupy 8 vstupů / 6 výstupů 14 vstupů / 10 výst. Integrované analogové I/O Velikost Process Image Rozšíření pomocí SB 2 Inputs 1024 Bytes pro vstupy / 1024 Bytes pro výstupy 1 max. Rozšíření pomocí sign. karet nelze 2 max. 8 max. Max. Local I/O Digitální Max. Local I/O Analogové

31 SIMATIC S CPU FW3.0 (Nový Hardware) Vlastnosti CPU CPU 1211C CPU 1212C CPU 1214C CPU 1215C 3 typy provedení CPU DC/DC/DC, AC/DC/RLY, DC/DC/RLY Work Memory, Integrovaná 30 KB 50 KB 75 KB 100 KB Load Memory, \integrovaná 1 MB 1 MB 4 MB 4 MB Retentive Memory, Integrovaná 10 KB 10 KB 10 KB 10 KB Bit Memory (M) 4 KB 4 KB 8 KB 8 KB Integrovaní digitální I/O 6 vstupů/ 4 výstupy 8 vstupů / 6 výstupů 14 vstupů / 10 výst. 14 vstupů / 10 výst. Integrované analogové I/O 2 vstupy 2 vstupy / 2 výstupy Velikost Process Image Rozšíření pomocí SB 1024 Bytes pro vstupy / 1024 Bytes pro výstupy 1 max. Rozšíření pomocí sign. karet none 2 max. 8 max. 8 max. Max. Local I/O Digitální Max. Local I/O Analogové

32 SIMATIC S CPU FW2.0 Vlastnosti CPU CPU 1211C CPU 1212C CPU 1214C Vysokorychlostní čítače 3 celkem 4 celkem 6 celkem Jednofázové (Dvoufázové) 100 khz (80 khz) 100 khz (80 khz) 30 khz (30 khz) 100 khz (80 khz) 30 khz (30 khz) Pulzní výstupy 100 khz (DC Výstupy) nebo 200 khz s rozšířením o SB Vstupy pro zachycení pulzů 6 8 Time Delay / Cyklické přerušení 4 celkem s rozlišením 1 ms Přerušení na náběžnou a sestupnou hranu 6 vzestup. & 6 sestup. (10 a 10 s rozšiřujícím SB) 8 vzestup. & 8 sestup. (12 a 12 s rozšiřujícím SB) 12 vzest. & 12 sest. (14 & 14 s rozšiřujícím SB) Real Time Clock - přesnost ± 60 sekund / měsíc Real Time Clock / zálohování Provozní podmínky 10 dní / 6 min. při 40 C Bezúdržbový Super Capacitor 0 C to +55 C horizontální / 0 C to +45 C vertikální uchycení 95% nekondenzující vlhkost

33 SIMATIC S CPU FW3.0 (Nový Hardware) Vlastnosti CPU CPU 1211C CPU 1212C CPU 1214C CPU 1215C Vysokorychlostní čítače 3 celkem 4 celkem 6 celkem 6 celkem Jednofázové (Dvoufázové) 100 khz (80 khz) 100 khz (80 khz) 30 khz (30 khz) 100 khz (80 khz) 30 khz (30 khz) 100 khz (80 khz) 30 khz (30 khz) Pulzní výstupy 100 khz (DC výstupy) nebo 200 khz s rozšiřujícím SB Vstupy pro zachycení pulzů Time Delay / Cyklické přerušení 4 celkem s rozlišením 1 ms Přerušení na náběžnou a sestupnou hranu 6 vzestup. & 6 sestup. (10 a 10 s rozšiřujícím SB) 8 vzestup. & 8 sestup. (12 a 12 s rozšiřujícím SB) 12 vzest. & 12 sest. (14 & 14 s rozšiřujícím SB) Real Time Clock - přesnost ± 60 sekund / měsíc Real Time Clock / zálohování Provozní podmínky 20 dní / 12 min. při 40 C Bezúdržbový Super Capacitor -20 C to +60 C horizontální / -20 C to +50 C vertikální uchycení 95% nekondenzující vlhkost

34 SIMATIC S CPU FW2.0 Výkon CPU CPU 1211C CPU 1212C CPU 1214C Bitové operace Instrukce Move - Word Matematické operace - Real 0.1 µs / instrukce 12 µs / instrukce 18 µs / instrukce CPU komunikace CPU 1211C CPU 1212C CPU 1214C Počet portů 1 Typ Rychlost Počet komunikačních modulů RJ45 Interface 10/100 Mb/s 3 max.

35 SIMATIC S CPU FW3.0 (Nový Hardware) Výkon CPU CPU 1211C CPU 1212C CPU 1214C CPU 1215C Bitové operace Instrukce Move - Word Matematické operace - Real µs / instrukce 1.7 µs / instrukce 2.3 µs / instrukce CPU komunikace CPU 1211C CPU 1212C CPU 1214C CPU 1215C Počet portů 1 2 Typ Rychlost Počet komunikačních modulů RJ45 Interface 10/100 Mb/s 3 max.

36 S přehled S FW3.0 Novinky hardware Step 7 Basic V11

37 SIMATIC S CPU FW3.0 Signální karty SM 1231 AI 4 x 13 Bit SM 1231 AI 4 x 16 Bit SM 1231 AI 8 x 13 Bit Analogové vstupy ± 10 V DC, ± 5 V DC, ± 2.5 V DC nebo 0-20 ma ± 10 V DC, ±5 V DC, ±2.5 V DC, ±1.25 V DC nebo 0-20 ma ± 10 V DC, ± 5 V DC, ± 2.5 V DC nebo 0-20 ma 4 až 20 ma

38 SIMATIC S Základní jednotky od FW3.0 Integrované hodiny reálného času a kalendář Časová pásma + funkce Daylight savings Pomocí super-capacitoru jsou hodiny reálného času zálohovány 20 dní v závislosti na okolních podmínkách Bateriový modul Bateriový modul BB 1297 pro S je určen pro dlouhodobou zálohu hodin reálného času Vkládá se do slotu pro signální moduly Záloha hodin až 1 rok Výměnná baterie CR1025 STEP 1) Battery CR1025 Not included 7 Basic V11 SP2 a S V3.0

39 SIMATIC S Vážící modul SIWAREX WP231 k dispozici od 11/2012 SIMATIC HMI a SIMATIC CPU S SIWAREX Vážící senzory

40 SIMATIC S Vážící modul SIWAREX WP231 k dispozici od 11/2012 SIWAREX WP231 Vlastnosti vážícího modulu SIWAREX WP231: Integrace do SIMATIC S a TIA-Portal Parametrizování přes HMI nebo PC Vysoká přesnost0,05% Vysoké rozlišení Monitorování mezních hodnot Automatická kalibrace Jednoduché uvedení do provozu Široké možnosti diagnotiky

41 Basic panely KTP400 Basic color PN Key Touch Panel (= KTP) PROFINET rozhraní 4,3 širokoúhlý barevný displej Projekční prostředí WinCC V11 Basic KP400 Basic color PN Key Panel (= KP) PROFINET rozhraní 4,3 širokoúhlý displej Alfanumerická klávesnice (zadání obdobné jako u mobilních telefonů Projekční prostředíwincc V11 Basic OP 77A Migrace KP400 Basic color PN je nástupce OP77A

42 SIMATIC S Vážící modul SIWAREX WP231 Kompletní integrace do SIMATIC S SIWAREX WP231 is in HW catalog (start with HSP) Own SIWAREX communication function block ensures perfect communication between SIWAREX module and CPU. Ready-to-use application software for PLC as well as operator panel is available for easy project planning and commissioning

43 SIMATIC S přehled MMC karet Paměťové karty SIMATIC Memory Card SIMATIC Memory Card SIMATIC Memory Card Kapacita 2 MB 12 MB 24 MB STEP 7 Basic V11 a S V2.0

44 Průmyslová komunikace AS-Interface Master Komunikační modul AS-Interface Master: Podporuje AS-i Spec. 3.0 Až 62 AS-i zařízení slave resp. 992 I/O Integrovaný přenos analogových a binárních signálů Jednoduchá parametrizace motorových spouštěčů Volitelný Data Decoupling Module pro AS-i Power24V Vhodný pro komunikaci se SINAMICS G110D STEP 7 Basic V11 a S V2.0

45 Firmware Update Jak nahrát nový firmware do CPU S7-1200? Siemens Customer&Support Unzip & Copy SIMATIC MEMORY CARD (24MB nebo 12MB) Firmware V2.0 Krok 1 Krok 2 Krok 3 Krok 4 Stažení firmwaru V2.0 ze stránek Siemens Customer&Support nebo Unzip.Zip souboru na SIMATIC MEMORY CARD (12, 24MB) Vložení SIMATIC MEMORY CARD do S zapnutí napájení Vyjmutí karty + zapnutí napájení STEP 7 Basic V11 a S V2.0

46 Firmware Update Jak nahrát nový firmware do CPU S7-1200?...od firmwaru 3.0 Siemens Customer&Support Unzip & Copy Integrované webové stránky v S Firmware V3.0 Krok 1 Krok 2 Krok 3 Krok 4 Stažení firmwaru V3.0 ze stránek Siemens Customer&Support nebo Unzip.Zip souboru na SIMATIC MEMORY CARD (12, 24MB) Spuštění aktualizace pomocí integrovaných webových stránek v S Restart PLC STEP 7 Basic V11 a S V2.0

47 S přehled S FW3.0 Novinky hardware Step 7 Basic V11

48 TIA Portal V11 SP2 Podporované operační systémy Engineering STEP 7 Basic V11 SP2 WinCC Basic V11 SP2 STEP 7 Professional V11 SP2 WinCC Comfort/Advanced V11 SP2 WinCC Professional V11 SP2 Operating system Windows XP Home SP3 (x32) Windows 7 Home Premium bez/s SP1 (x32 a x64) Windows XP Professional SP3 (x32) Windows 7 Professional / Enterprise bez/s SP1 (x32 a x64) Windows 7 Ultimate bez/s SP1 (x32) Windows Server 2003 R2 StdE SP2 (x32) Windows Server 2008 StdE SP2 (x32) Windows Server 2008 R2 StdE bez/s SP1 (x64) Windows 7 Ultimate SP1 (x64) STEP 7 Basic V11 a S V2.0

49 Standardní licence pro STEP 7 Basic V11 SP2 a WinCC Basic V11 SP2 Standardní licenční klíč Floating licence pro STEP 7 Basic V11/ WinCC V11 od Service Packu 2 totožné s ostatním SIMATIC SW Floating licence podporuje instalaci na více PC Obsah balení SW od SP2: STEP 7 Basic V11/ WinCC Basic V11 DVD V11 SP2 Instalace SP2 Instalace na 64 bit OS Uživatelé, kteří mají STEP 7 Basic V11 a chtějí SW nainstalovat na 64 bit operačním systému, MUSÍ použít speciální update paket STEP 7 Basic V11 Single to Floating License package (6ES7822-0AA01-0YC5) Toto DVD obsahuje instalaci V11 SP2 a NOVĚ USB s licenčním klíčem. Instalace na 32 bit OS Certifikát Step 7 Basic V11 SP2 na 32-bit OS: pouze samotná instalace SP2, ke stažení na: Instalace WinCC Basic V11 SP2 pouze instalace samotného SP2 Licenční klíč STEP 7 Basic V11 a S V2.0

50 Výhodné sady pro nové uživatele SIMATIC S Starter Kits SIMATIC S Starter Kit 6ES BD31-4YB0 L1 Cena: SIMATIC S KP300 Basic Starter Kit 6AV HA01-3AA1 L1 Cena: SIMATIC S KTP400 Basic Starter Kit 6AV AA01-3AA1 L1 Cena: SIMATIC S KTP600 Basic Starter Kit 6AV DA01-3AA1 L1 Cena: SIMATIC S KTP400 Color Basic Starter Kit 6AV6651-7KA01-3AA2 L1 Cena: STEP 7 Basic V11 a S V2.0

51 Nejjednodušší přístup k novinkám LOGO! a SIMATIC S Mikronovinky Rychlý a jednoduchý přístup k novinkám z oblasti Mikrosystémů LOGO!, SIMATIC S7-200 a S Možnost přihlášení na STEP 7 Basic V11 a S V2.0

52 Děkuji za pozornost! Ondřej Rakušan Tel:
