Vlákna z přírodních polymerů

Transkript

1 Vlákna z přírodních polymerů Vytvořená uměle, ale z přírodních polymerů, resp. modifikací přírodních polymerů (pro snadnější uvedení do roztoku). U těchto vláken se již délka a tvar příčného řezu mohou záměrně měnit ve fázi jejich výroby. Také stejnoměrnost geometrických parametrů je výborná (variační koeficient nepřesáhne obyčejně 5%). Speciální tvary příčných řezů spíše ukazují na použitý postup zvlákňování než na typ vlákna.

2 Vlákna na bázi celulózy a.regenerovaná celulóza - viskózová vlákna (CV) - měďnato amoniakální vlákna - Lyocelová vlákna (podle typu rozpouštědla - dnes již speciální typy rozpouštědel jako je H 3 PO 4 ) b.deriváty celulózy - acetátová vlákna - přesněji triacetátová a semidiacetátová - nitrátová - často se provádí zmýdelnění na celulózu - FORTISAN

3 Vlákna na bázi ostatních přírodních polymerů Bílkoviny a. rostlinné bílkoviny - sójová, kukuřičná, podzemnice olejná b. živočišné bílkoviny - kasein, keratin z odpadů vlny, fibroin z odpadů přírodního hedvábí a. alginátová vlákna b. chitinová vlákna Ostatní přírodní polymery HO CH 2 OH O HO O NH-C-CH 3 O NH 2 O CH 2 OH O HO CH 2 OH O NH 2 O x

4 Měďnaté hedvábí Rozpuštěním celulózy se zabýval v r Schweitzer (Schweitzerovo činidlo). Celulózu rozpustil v CUOXAMU = hydroxid tetraamoměďnatý Cu(OH) NH 4 OH [ Cu(NH 3 ) 4 ](OH) H 2 O V r Despeissis (Francie) popsal výrobu vláken s využitím tohoto rozpouštědla. V r.1892 Fremery a Urban použili takto získaná vlákna pro přípravu uhlíkových vláken do žárovek. Pro výrobu je třeba vysoce čisté celulózy - používalo se bavlněné linters. Čistota celulózy: 96% α -celulózy. Při rozpouštění se váže Cu 2+ na skupiny OH (2, 3) vedlejšími vazbami. Vzniká teplo a je nutné zabránit oxidaci. Před zvlákněním roztoku se ředí na 7-9% celulózy, 8% NH 3, 3% Cu. Je možno matovat TiO 2.

5 Zvlákňování A) Systém Bemberg dvou stupňová koagulace I. poprvé: srážení v proudící vodě, vzniká gel, který se orientuje a protahuje (80x) II. dokončení koagulace: kyselá lázeň H 2 SO 4. Dochází ke srážení celulózy a vznikají jemná, dobře orientovaná, ale málo pevná vlákna. B) Alkalické zvlákňování - koagulace a srážení v lázni NaOH. Vznikají hrubší a pevnější vlákna Dokončovací operace: praní - sušení navíjení

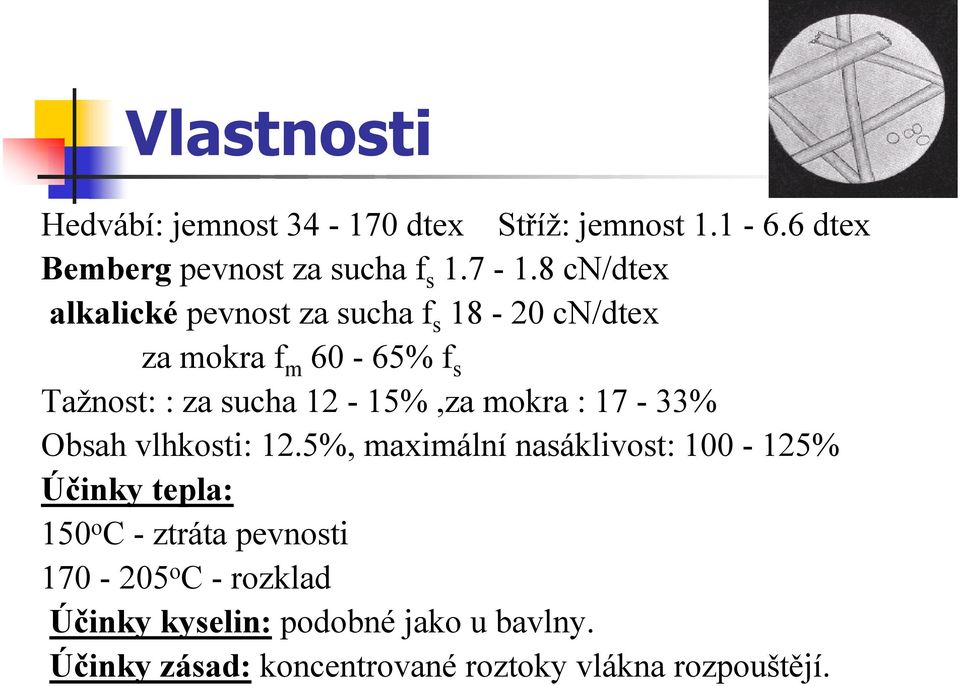

6 Vlastnosti Hedvábí: jemnost dtex Stříž: jemnost dtex Bemberg pevnost za sucha f s cn/dtex alkalické pevnost za sucha f s cn/dtex za mokra f m 60-65% f s Tažnost: : za sucha 12-15%,za mokra : 17-33% Obsah vlhkosti: 12.5%, maximální nasáklivost: % Účinky tepla: 150 o C - ztráta pevnosti o C - rozklad Účinky kyselin: podobné jako u bavlny. Účinky zásad: koncentrované roztoky vlákna rozpouštějí.

7 Viskózová vlákna Výroba Vlastnosti Použití

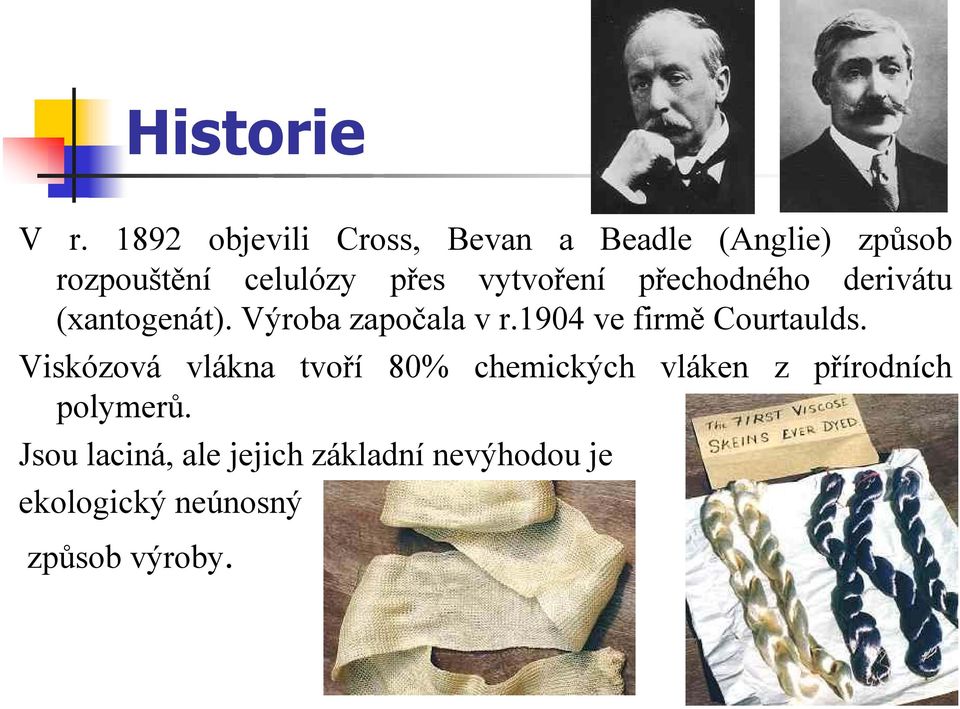

8 Historie V r objevili Cross, Bevan a Beadle (Anglie) způsob rozpouštění celulózy přes vytvoření přechodného derivátu (xantogenát). Výroba započala v r.1904 ve firmě Courtaulds. Viskózová vlákna tvoří 80% chemických vláken z přírodních polymerů. Jsou laciná, ale jejich základní nevýhodou je ekologický neúnosný způsob výroby.

9 Typy vláken Standardní PPS II. generace PPS H 2 S standardní - CV 1 V - vysoce pevná P polynozická - CMD H - HWM (high wet modulus, za mokra) P, H - modálová III. generace: - vlákna s kanálkem (dutá) - VILOFT - vlákna obloučkovaná PRIMA napeti [cn/dtex] V P S deformace [%]

10 * Stupeň od 1(nefibriluje) do 6 (silně fibriluje) **Mechanicky vázaná voda odstraněna odstředěním Porovnání vláken Označení Lyocel Polynosic HWM Viskóza Mědnaté Fibrilace * Pevnost suchá [cn/dtex] Pevnost mokrá [cn/dtex] Retence vody ** [%] PPS

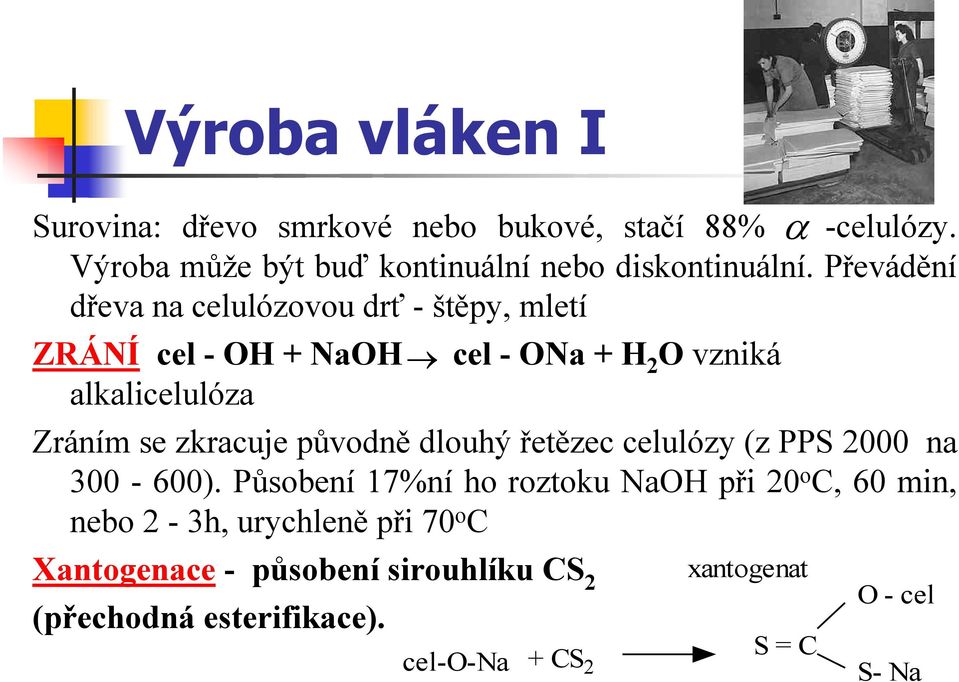

11 Výroba vláken I Surovina: dřevo smrkové nebo bukové, stačí 88% -celulózy. Výroba může být buď kontinuální nebo diskontinuální. Převádění dřeva na celulózovou drť -štěpy, mletí ZRÁNÍ cel - OH + NaOH alkalicelulóza cel - ONa + H 2 O vzniká Zráním se zkracuje původně dlouhý řetězec celulózy (z PPS 2000 na ). Působení 17%ní ho roztoku NaOH při 20 o C, 60 min, nebo 2-3h, urychleně při 70 o C Xantogenace -působení sirouhlíku CS 2 (přechodná esterifikace). cel-o-na +CS 2 α xantogenat S = C O - cel S- Na

12 Výroba vláken II Rozpouštění xantogenátu v NaOH (zředěném) vzniká viskóza. Filtrace, odvzdušňování. Zvlákňování a koagulace: (rozklad esteru zpět na celulózu a CS 2 ) O - cel 2 S = C S- Na +H 2 SO 4 Na 2 SO CS cel - OH

13 Výroba vláken -detaily 1) Alkalicelulóza (17% NaOH, 20 o C, 60 min) 2) Předzrávání (částečná degradace pomocí vzdušného O 2 - snížení PPS: 2-3 hod nebo rychle při 70 o C) 3) Xantogenace (chlazení, 25 o C, 1.5 hod), γ - hodnota celulózy (35 ale stačí 16) vzniká žlutooranžová drť tj. xantogenát. 4) Příprava viskózy Rozpouštění v 4% ním NaOH a naředění na 7-8% celulózy. Vzniká medovitý viskózní roztok. 5) Zrání viskózy (roste podíl celulózové složky) 0 - (cel) n S = C částečné odštěpování CS 2, S- Na zrání: hod. při o C ve vakuu viskozita dny

14 Zvlákňování (při o C, do roztoku s obsahem 12% H 2 SO 4, Na 2 SO 4, ZnSO 4 ). Probíhá a) koagulace xantogenátu b) rozklad na cel - OH a CS 2 Uvnitř vláken se tvoří plyny (CS 2 ), které difundují ven. Vzniká lokální podtlak a přetlak Výsledkem je tvorba laločnatého průřezu Dloužení - současně se zvlákňováním - růst orientace a pevnosti

15 Nadmolekulární struktura Vzniká při zvlákňování a dloužení. Fibrilární struktura. Ve fibrilách se střídají krystalické K a amorfní A oblasti spojené intrafibrilárními vaznými řetězci Celulóza II jednoklonná, orientace nižší o 15-20% než u bavlny Krystalinita % 8 nm 12 nm 4.5 nm Κ Α

16 Radiální struktura SKIN (kutikula) - silně orientovaná a dobře uspořádaná (vysoká krystalinita) KORA (35% hmoty vlákna) - malé, dobře orientované krystality pórovitá makrostruktura (lépe barvitelná) pevná DŘEŇ (65% hmoty vlákna) - větší méně orientované krystality méně pórovité (hůře barvitelná) méně pevná Důsledek: malá odolnost v ohybu (mačkavost)

17 Geometrie µ Příčný rozměr: m Délka: B-typ: mm V-typ: mm (L)-typ: 180 mm kobercářský: mm hedvábí: dtex kordy: dtex Měrná hmotnost: kg/m 3 Vysoký koeficient tření (Ţ = 0.38)

18 Mechanické vlastnosti vlastnost CV CMD pevnost f s [cn/tex] f m tažnost s viskóza klasická (CV) a polynozická (CMD)

19 Vlastnosti Drastický pokles mechanické odolnosti ve vodě Pevnost v ohybu: 25-30% fs Navlhavost: 11-13%, silné bobtnání ve vodě Termické vlastnosti: o C - počátek destrukce LOI = (ba: 0.184) Jinak chování blízké celulózových vláknům d = +100% l = +10%

20 Chemické vlastnosti Chování viskózových vláken je blízké bavlně. Základní rozdíl: málo odolné vůči alkáliím (i opakovanému praní). Nelze klasicky mercerovat Vliv alkálií Koncentrované roztoky způsobují bobtnání a snižují pevnost Vliv redukčních a oxidačních prostředků Viskózová vlákna jsou napadáno oxidačními činidly, nejsou poškozována chloritanovými nebo peroxidovými bělícími lázněmi

21 Vlákna II. generace větší krystality a lepší orientace modifikace menší radiální rozdíly zvláknění + dloužení Vysoce pevná vlákna Zvyšováni stupně dlužení průtahem v lázní zpomalující koagulaci (slabě kyselá lázeň za horka). Od r se takto vyrábí materiál TENASCO. Pevnost vzroste na 3.5 cn/dtex a tažnost poklesne na 17 %. Ve vodě poklesne pevnost na 2 cn/dtex a tažnost vzroste na 23 %. Vlákna Tenasco - Super (pevnost 4.5 cn/dtex a tažnost 11 % ) již nemají charakteristický ledvinovitý průřez viskózy ale spíše oválný podobný mědnatému hedvábí.

22 Modálová vlákna Popsána v roce 1942 (TACHIKAWA). Je nutno použít lepší suroviny (vyšší cena o 50%) a modifikovat podmínky přípravy (snížení depolymerizace celulózy na PPS 500) i zvlákňování (zpomalení koagulace). Vlákno Tufcel. zlepšení pevnosti za mokra i za sucha snížení bobtnání (příjmu vody) zlepšení odolnosti proti alkáliím (i v praní) snížení koeficientu tření Přiblížení k bavlně - možno mercerovat

23 Polynozická vlákna Na konci 50 tých let se v Evropě začala vyrábět vlákna polynozická. Slovo polynozická je z francouzského Polymere celulosique. Postup zlepšení vlastností je blízký patentům Tachikawy. Jako polynosická se obyčejně označují vlákna s vyšším modulem za mokra. Vlákna mají nižší tažnost (8-14%), vyšší modul za mokra (220 cn/tex), a vyšší pevnost, Vlákna jsou však křehčí, lámavější a citlivější na oděr

24 HWM vlákna HWM je zkratka z High Wet Modulus) označuje širokou skupinu vláken se zlepšenými vlastnostmi. Kromě mechanických vlastností je to také vyšší odolnost vůči bobtnání v alkáliích lze je mercerovat. Vlákna mají celulozové řetězce s vyšším PPS a rovnoměrnější mikrofibrilární strukturu s vyšší krystalinitou. blíží se vlastnostmi bavlně vyšší tažnost (13-16%) střední modul za mokra ( cn/tex)

25 Lyocelová vlákna V r publikoval Graenache možnost rozpouštění až 10% celulózy v terciálních aminooxidech. Po dvaceti letech patentoval Johnson rozpouštědlový systém na bázi N - metylmorfolin - N oxidu (NMMO). V důsledku silného dipólu N O je možné fyzikální rozpouštění ve vodném roztoku. V r popsali Mc Corsely a Varga speciální postup přípravy koncentrovaných roztoků (do 23%) celulózy v NMMO.

26 CH 3 O NCH 3 H 2 O 2 CO 2 O N +H 2 O NMNO N metylmorfolin O NmetylmorfolinNoxid NMMO vzniká peroxidickou oxidací N metylmorfolinu. Bod tání čistého NMMO je 170 o C. Hydratací s jednou molekulou vody vzniká krystalický monohydrát (obsah 13,3 % vody), který má bod tání 75 o C a lépe rozpouští celulózu. Prakticky se začíná mimo tuto oblast z disperze celulózy (slurry) ve směsi voda NMMO (roztok). Voda je pak odstraňována při sníženém tlaku a zvýšené teplotě (100 o C) až se dosáhne oblasti úplného rozpouštění

27 Postup výroby vlákna a) příprava homogenního koncentrovaného roztoku celulózy ve směsi voda NMMO (8-20% celulózy, 75-80% NMMO a 5-12% vody) b) vytlačování přes vzdušnou mezeru do srážecí lázně (systém dry jet wet) při o C c) koagulace a dloužení ve srážecí lázni (obsahuje vodu a polární rozpouštědla jako je etanol resp. bobtnadla jako je NaOH, ZnCl 2, atd. (Pomocí složení srážecí lázně se dá řídit krystalická struktura a radiální homogenita, příp. omezit tendence k fibrilaci d) praní sušení vláken e) rekuperace NMMO ze srážecí a prací lázně. Výroba vláken z regenerované celulózy - Lyocelová.

28 Porovnání vlastností Lyocelu Parametr Viskoza (běžná) Lyocel (první generace) Příčný řez laločnatý Kruhový -oválný Radiální struktura Rozdíly kora/dřeň homogenní Krystalinita Nízká 27% Vysoká 42% Délka krystalitů Menší nm Větší nm Šířka krystalitů Větší 5-11 nm Menší nm Orientace krystalitů vysoká vysoká Orientace amorfní fáze nižší vysoká

29 Radiální struktura Porózita Lyocelových vláken je radiálně homogenní (průměr pórů je 5-10 nm). Pouze na povrchu je malá vrstvička s vysokou hustého materiálu.u vláken viskózových jsou v pokožce (skin) tloušťky µ m jen malé póry velikosti 5 25 nm. V jádře jsou velké póry velikosti nm.

30 Fibrilace Kromě výborných mechanických vlastností a stability mají Lyocelová vlákna tendenci k fibrilaci za mokra (důsledek vysoké krystalinity a vysoké orientace všech fází) K omezení fibrilace se dá použít jak modifikace v průběhu přípravy vláken tak i při zušlechťování. Vněkterých případech se naopak fibrilace zvýrazňuje např. působením enzymů a vyrábí se textilie se speciálním povrchem (peach skin).

31 Vlastnosti V porovnání s viskózovými vlákny mají Lyocelová vlákna: Výrazně vyšší pevnost za sucha i za mokra Nižší tažnost za sucha i za mokra Vyšší počáteční modul za sucha i za mokra Vyšší pevnost ve smyčce a uzlu za sucha i za mokra Speciální omak Vyšší tendenci k fibrilaci za mokra

32 Přídavek polymerů Velmi zajímavých výsledků lze docílit dodáním různých alkoholů do srážecí lázně. Je patrné, že u vyšších alkoholů se projevuje skin efekt a vzniká struktura s velikými póry řádově mikrometrů.snižuje se také tendence k fibrilaci.

33 Modifikovaná viskózová vlákna cel - O - CH 2 - O- cel V rámci přípravy zvlákňovacího roztoku je možné přidat do vláken řadu aditiv. Geometrii vláken je možné ovlivňovat podmínkami koagulace a tvarem trysek.to vše se používá při přípravě modifikovaných vláken. Základní typy modifikací jsou a) barvení ve hmotě přidáváním barevných pigmentů do roztoku viskózy b) snížená hořlavost přidáváním vhodných aditiv c) zesítěná vlákna (formaldehyd HCHO) vzniká metylénový můstek d) roubovaná vlákna - PAN, povrchové efekty e) acetylovaná vlákna (na povrchu) - méně hygroskopická, odolnější v ohybu

34 Trendy Speciální rozpouštědla - zachování PPS a možnost řízení mikrostruktury (H 3 PO 4 ) Modifikace všech typů - geometrická (dutá, profilovaná vlákna), - chemická (zesítěná, roubovaná vlákna), - fyzikální(obloučkovaná vlákna)

35 Acetátová vlákna C O CH 2 OCOCH 3 OCOCH 3 H H O C C Vlákna z esterů celulózy. H OCOCH 3 cel - OH + CH 3 COOH cel - O - CO - CH 3 + H 2 O Gama hodnota γ = 300 (triacetát - TAC), resp γ= 250 (semidiacetát - DAC). Semi - diacetát se označuje jako acetát. Úplně zmýdelněné cel - (OH) 3 FORTISAN Úplně esterifikované cel (OCOCH 3 ) 3 TRIACETÁT Částečně esterifikované OH ACETÁT cel - OCOCH 3 OCOCH 3 C H O H C Rozpustnost: Triacetátová vlákna: Acetátová vlákna: roztok CH 2 Cl 2 roztok CH 3 -CO -CH 3

36 Historie Schutzenberger popsal v r 1865 přípravu triacetátu zahříváním celulózy s anhydridem kyseliny octové při o C v uzavřené nádobě. Miles a Bayer v r připravili částečným zmýdelněním triacetátu semi - diacetát rozpustný v v acetonu. Bratři Dreyfusové zavedli v Anglii výrobu acetátových vláken. V r se začalo vyrábět v Anglii acetátové hedvábí CELANESE. Do II. světové války poklesla tato vlákna na významu. V 50 tých létech se acetátová vlákna používala jako cigaretové filtry (75%). Vlákna triacetátová byla prvním typem vláken termoplastických barvitelných speciální skupinou barviv disperzních.

37 Výroba acetátu (DAC) 1) Zdroj je vysoce čistá celulóza α -cel 97-99% (bavlněný linters po bělení a vyváření) nebo polynozická vlákna 2) acetylace Bobtnání ve směsi ledové CH 3 COOH (octová) + H 2 SO 4 + anhydrid CH 3 -CO-O-OC-CH 3. Silně exotermní reakce při 20 o C po dobu 7-8 hod. 3) částečné zmýdelnění pomocí zředěné CH 3 COOH: po dobu 20 hod při 40 o C a pak vysrážení do vody 4) spřádací roztok (85% aceton + 15% C 2 H 5 OH), koncentrace %

38 Výroba DAC a TAC 5) zvlákňování: - mokré (do vody) koagulace a srážení. Dnes prakticky nepoužívané, pouze u vláken (ARNEL) - suché - odpařování rozpouštědla a sušení (97% ní regenerace rozpouštědla). Teplota o C, rychlost zvlákňování v = m/min 6) stabilizace (pára, vzduch) 7) nános preparace Rozdíly při výrobě TAC A) Vynechává se zmýdelnění B) Rozpouští se v CH 2 Cl 2 + C 2 H 5 OH (metylénchlorid a etylalkohol) C) možnost zvlákňování z taveniny (bod tání 255 o C) D) fixace (rozměrová a strukturní stabilizace) na vzduchu 180 o C nebo v páře 105 o C

39 Struktura fibrilární struktura snížení PPS na nízká krystalinita (rhombická soustava, stupeň krystalinity 15%) nízká orientace

40 Vlastnosti silně rýhovaný povrch - vysoký koeficient tření měrná hmotnost kg/m 3 vysoký lesk (acetát -ve vodě - mizí - netrvalé) pevnost nízká cn/dtex pevnost vlákna za mokra: DAC: 60% fs, TAC: 70% fs tažnost: 20-40%, za mokra o 10% více dobrá odolnost v ohybu nízká navlhavost: DAC: 6-6.5%, TAC: 4.5% (60% RH) Měrný elektrický odpor: DAC: [ Ω m], TAC: [ Ω m] vzniká statický náboj

41 Vliv teploty Jde o skupinu vláken, která teplem měknou (vlákna TERMOPLASTICKÁ) DAC TAC teplota měknutí [ o C] teplota tání [ o C] 255 (rozklad) 300 LOI = (snadno zápalná ale hoří pomalu). DAC - žehlení pod 100 o C Nízké bobtnání ve vodě: DAC 10%, TAC 4%

42 Chemická odolnost Horké zředěné kyseliny nebo koncentrované za studena způsobují rozklad silně alkalické roztoky způsobují zmýdelnění vlákna rozpustná v organických rozpouštědlech (fenoly) a ledové CH 3 COOH (DAC) TAC rozpustné v acetonu, v horké směsi stejných dílů benzenu s 96% etanolem dimetylformamidu, dioxanu aj.

43 Technologické zvláštnosti Výhody nízká měrná hmotnost termoplastické vlastnosti (formování TAC) odolné vůči praní malá tepelná vodivost (teplý omak) malá bobtnavost (sráživost) výborné elektroizolační vlastnosti Nevýhody nízká pevnost za sucha vysoký oděr nízká navlhavost vznik elektrostatického náboje obtížná barvitelnost

44 Vlákna z bílkovin Patří do skupiny bílkovinových (chemoproteinových ) vláken. Textilně jsou prakticky nevýznamná (představují 0.1% spotřeby vláken). Bílkoviny v přírodě rostlinné (sója, arašidy, zeinová vlákna, obilné plevy) živočišné (kasein, fibroin) Výroba obecně: 1) Izolace bílkoviny 2) Převedení do roztoku obyčejně v alkálii (NaOH) 3) Vysrážení po spřádání do slabé kyselé lázně 4) tvrzení fromaldehydem (HCOH)

45 s.. za sucha, m.. za mokra Vlastnosti Protein Zpracování Pevnost [cn/dtex] Tažnost [%] Název Kasein HCHO 1.20s 0.6m 50s 60m Merinova Kasein acetylace 1.13s 15 Aralac Zein HCHO 1.36s 0.85m 32s 50m Vicara Sója HCHO 0.9s 0.28m 50 Silkool

46 Kaseinová vlákna Již v r byl použit mléčný kasein pro výrobu experimentálních vláken. Vlákna byla křehká, tuhá a silně bobtnala ve vodě. Ferreti v r připravil vlákna podstatně lepších vlastností blízká vlně. Začala se vyrábět pod názvem Lanital. Zdrojem je mléčný kasein vzniklý vysrážení mléka pomocí H 2 SO 4 (kyselina glutamová - 22%, prolín %, leucin - 11%). Vlákna se spřádají z roztoku uhličitan sodného (2.5-4% bílkoviny). Koagulační lázeň obsahuje H 2 SO 4, formaldehyd, glukózu a vodu Chybí disulfidické a solné můstky, nízká orientace a krystalinita.

47 Výhodynevýhody Technologické výhody: omak podobný vlně nízkáměrná hmotnost (hustota) 1290 kg/m 3 Kasein vysoká hygroskopičnost 14% ( = 65%) vlákno bavlna odolnost v ohybu Technologické nevýhody velmi nízká pevnost za sucha ( cn/dtex) velmi nízká pevnost za mokra ( cn/dtex) nízká odolnost vůči vodě za tepla a nestálost vpraní silné napadání bakteriemi, moly, enzymy

48 Arašídová vlákna Jde o semena jednoleté subtropické rostliny podzemnice olejné (Arachid Hypogea). Kultivované v Číně, Indii a USA. Rostlina dorůstá výšky 25 cm. Semena obalená slupkou a červenou pokožkou obsahují 50% oleje. Protein ardenin ze semen obsahuje 24-26% bílkoviny. Vylisovaná semena se nejdříve zbavují zbytků oleje ohřátím za sníženého tlaku. Extrakce proteinu probíhá ve vodném roztoku sody. Spřádací roztok se připravuje rozpuštěním proteinu ve vodných roztocích močoviny, Na 2 CO 3, čpavku a různých detergentů. Zvlákňuje se do kyselé koagulační lázně obsahující H 2 SO 4, Na 2 SO 4 a další složky. Pevnost za sucha cn/dtex a tažnost za sucha 50-60%. Vlákno typu ARDIL, SARELON

49 Zeinová vlákna Zeinová vlákna Vicara se vyráběla v letech 1948 až 1957 v USA. Zdrojem jsou zrna kukuřice (sladovnický odpad) obsahující 10% bílkoviny. Extrakce bílkoviny se provádí pomocí izopropylalkoholu. Po odpaření alkoholu zbude zein jako světle žlutý prášek. Zein se rozpouští ve vodném Na 2 CO 3 a zvlákňuje do srážecí kyselé lázně s obsahem formaldehydu Pevnost za sucha 1.06 cn/dtex, za mokra 0.57 cn/dtex a tažnost za sucha 25-35%, za mokra %. Vlákno typu PROLON VICARA

50 Sójová vlákna Sójová moučka obsahuje až 35% bílkovin. Extrakcí v heptanu se odstraňuje olej. V roztoku siřičitanu sodného se extrahuje protein. Spřádací roztok se připravuje rozpuštěním proteinu ve vodných roztocích sody (Na 2 CO 3 ). Zvlákňuje se do srážecí kyselé lázně. Pevnost za sucha 0.7 cn/dtex, za mokra 0.22 cn/dtex a tažnost za sucha 50 5%. Vlákno typu ZICON SILKOOL. Je možno připravit směsná vlákna typu pokožka z polyvinylalkoholu stabilizovaného formaldehydem a jádro z proteinu sóji

51 Napodobené pavoučí hedvábí Výroba proteinů stejného složení Zvlákňování do metanolu Bakterie, kvasinky neúspěch Rekombinace proteinů z mléčných buněk krav a ledvinových buněk křečků. Geneticky upravené brambory a rajské jablka Trans geneticky upravené kozy produkují proteiny pavoučího hedvábí ve svém mléce Vlákna mají nižší pevnost, vyšší tažnost (až 60%) a vyšší tuhost (menší ohebnost) -Ala-Ala-Ala-Ala-

52 Napodobené pavoučí hedvábí Trpasličí kozy Mléčné žlázy podobné jako u pavouků Genetický přenos alanin Produkce proteinu 8 g/den fibroin Vlákno BioSteel
