PLÁŠŤOVÉ TERMOČLÁNKY S PŘIPOJENÝM VEDENÍM

Transkript

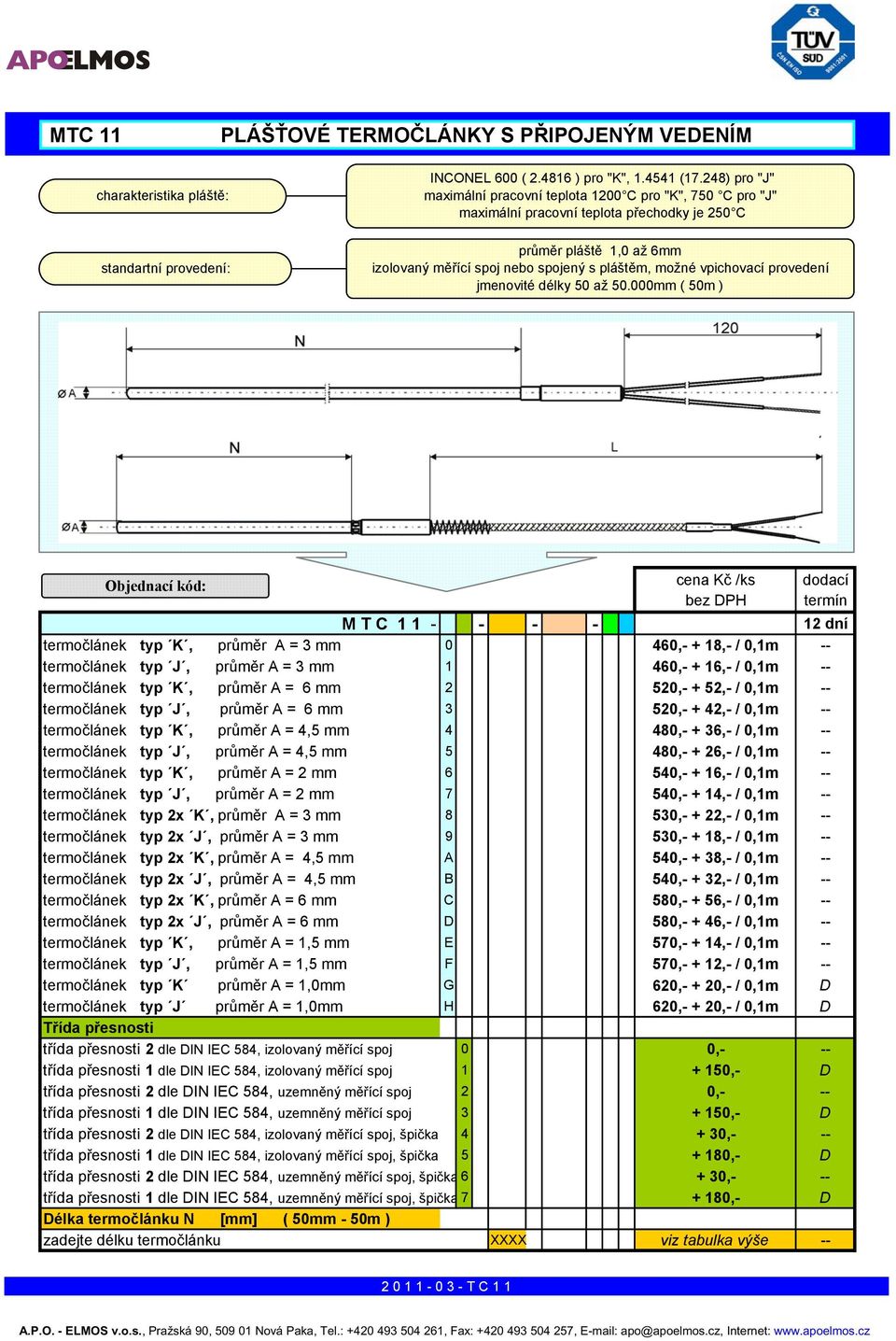

1 MTC 11 PLÁŠŤOVÉ TERMOČLÁNKY S PŘIPOJENÝM VEDENÍM charakteristika pláště: INCONEL 600 ( ) pro "K", (17.248) pro "J" maximální pracovní teplota 1200 C pro "K", 750 C pro "J" maximální pracovní teplota přechodky je 250 C standartní provedení: průměr pláště 1,0 až 6mm izolovaný měřící spoj nebo spojený s pláštěm, možné vpichovací provedení jmenovité délky 50 až mm ( 50m ) Objednací kód: cena Kč /ks M T C dní termočlánek typ K, průměr A = 3 mm 0 460,- + 18,- / 0,1m -- termočlánek typ J, průměr A = 3 mm 1 460,- + 16,- / 0,1m -- termočlánek typ K, průměr A = 6 mm 2 520,- + 52,- / 0,1m -- termočlánek typ J, průměr A = 6 mm 3 520,- + 42,- / 0,1m -- termočlánek typ K, průměr A = 4,5 mm 4 480,- + 36,- / 0,1m -- termočlánek typ J, průměr A = 4,5 mm 5 480,- + 26,- / 0,1m -- termočlánek typ K, průměr A = 2 mm 6 540,- + 16,- / 0,1m -- termočlánek typ J, průměr A = 2 mm 7 540,- + 14,- / 0,1m -- termočlánek typ 2x K, průměr A = 3 mm 8 530,- + 22,- / 0,1m -- termočlánek typ 2x J, průměr A = 3 mm 9 530,- + 18,- / 0,1m -- termočlánek typ 2x K, průměr A = 4,5 mm A 540,- + 38,- / 0,1m -- termočlánek typ 2x J, průměr A = 4,5 mm B 540,- + 32,- / 0,1m -- termočlánek typ 2x K, průměr A = 6 mm C 580,- + 56,- / 0,1m -- termočlánek typ 2x J, průměr A = 6 mm D 580,- + 46,- / 0,1m -- termočlánek typ K, průměr A = 1,5 mm E 570,- + 14,- / 0,1m -- termočlánek typ J, průměr A = 1,5 mm F 570,- + 12,- / 0,1m -- termočlánek typ K průměr A = 1,0mm G 620,- + 20,- / 0,1m D termočlánek typ J průměr A = 1,0mm H 620,- + 20,- / 0,1m D Třída přesnosti třída přesnosti 2 dle DIN IEC 584, izolovaný měřící spoj 0 0,- -- třída přesnosti 1 dle DIN IEC 584, izolovaný měřící spoj ,- D třída přesnosti 2 dle DIN IEC 584, uzemněný měřící spoj 2 0,- -- třída přesnosti 1 dle DIN IEC 584, uzemněný měřící spoj ,- D třída přesnosti 2 dle DIN IEC 584, izolovaný měřící spoj, špička ,- -- třída přesnosti 1 dle DIN IEC 584, izolovaný měřící spoj, špička ,- D třída přesnosti 2 dle DIN IEC 584, uzemněný měřící spoj, špička ,- -- třída přesnosti 1 dle DIN IEC 584, uzemněný měřící spoj, špička ,- D Délka termočlánku N [mm] ( 50mm - 50m ) zadejte délku termočlánku XXXX viz tabulka výše T C 1 1 A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:

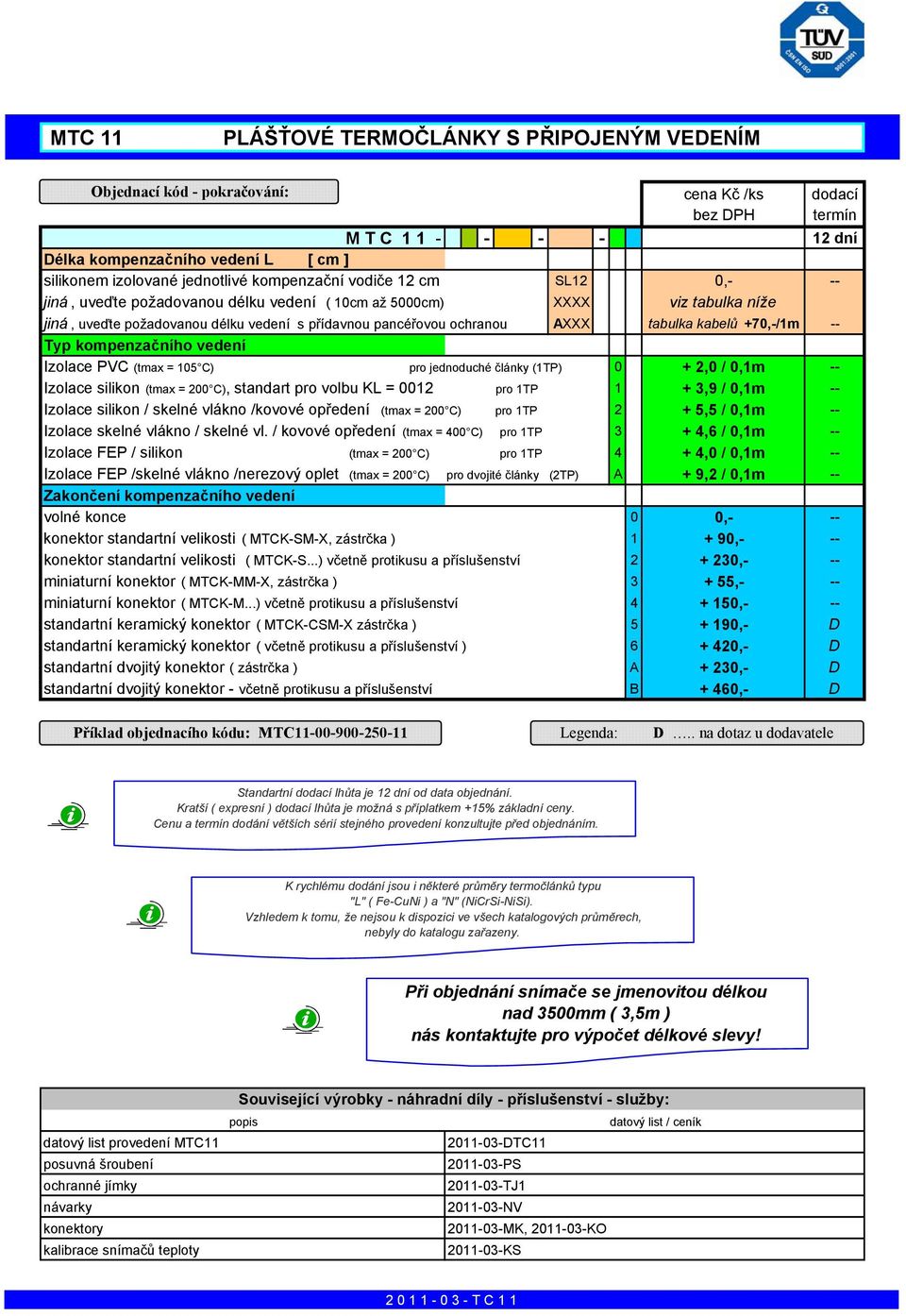

2 MTC 11 PLÁŠŤOVÉ TERMOČLÁNKY S PŘIPOJENÝM VEDENÍM Objednací kód - pokračování: cena Kč /ks M T C dní Délka kompenzačního vedení L [ cm ] silikonem izolované jednotlivé kompenzační vodiče 12 cm SL12 0,- -- jiná, uveďte požadovanou délku vedení ( 10cm až 5000cm) XXXX viz tabulka níže jiná, uveďte požadovanou délku vedení s přídavnou pancéřovou ochranou AXXX tabulka kabelů +70,-/1m -- Typ kompenzačního vedení Izolace PVC (tmax = 105 C) pro jednoduché články (1TP) 0 + 2,0 / 0,1m -- Izolace silikon (tmax = 200 C), standart pro volbu KL = 0012 pro 1TP 1 + 3,9 / 0,1m -- Izolace silikon / skelné vlákno /kovové opředení (tmax = 200 C) pro 1TP 2 + 5,5 / 0,1m -- Izolace skelné vlákno / skelné vl. / kovové opředení (tmax = 400 C) pro 1TP 3 + 4,6 / 0,1m -- Izolace FEP / silikon (tmax = 200 C) pro 1TP 4 + 4,0 / 0,1m -- Izolace FEP /skelné vlákno /nerezový oplet (tmax = 200 C) pro dvojité články (2TP) A + 9,2 / 0,1m -- Zakončení kompenzačního vedení volné konce 0 0,- -- konektor standartní velikosti ( MTCK-SM-X, zástrčka ) ,- -- konektor standartní velikosti ( MTCK-S...) včetně protikusu a příslušenství ,- -- miniaturní konektor ( MTCK-MM-X, zástrčka ) ,- -- miniaturní konektor ( MTCK-M...) včetně protikusu a příslušenství ,- -- standartní keramický konektor ( MTCK-CSM-X zástrčka ) ,- D standartní keramický konektor ( včetně protikusu a příslušenství ) ,- D standartní dvojitý konektor ( zástrčka ) A + 230,- D standartní dvojitý konektor - včetně protikusu a příslušenství B + 460,- D Příklad objednacího kódu: MTC Legenda: D.. na dotaz u dodavatele Standartní lhůta je 12 dní od data objednání. Kratší ( expresní ) lhůta je možná s příplatkem +15% základní ceny. Cenu a dodání větších sérií stejného provedení konzultujte před objednáním. K rychlému dodání jsou i některé průměry termočlánků typu "L" ( Fe-CuNi ) a "N" (NiCrSi-NiSi). Vzhledem k tomu, že nejsou k dispozici ve všech katalogových průměrech, nebyly do katalogu zařazeny. Při objednání snímače se jmenovitou délkou nad 3500mm ( 3,5m ) nás kontaktujte pro výpočet délkové slevy! datový list provedení MTC11 posuvná šroubení ochranné jímky návarky konektory kalibrace snímačů teploty Související výrobky - náhradní díly - příslušenství - služby: popis datový list / ceník DTC PS TJ NV MK, KO KS T C 1 1

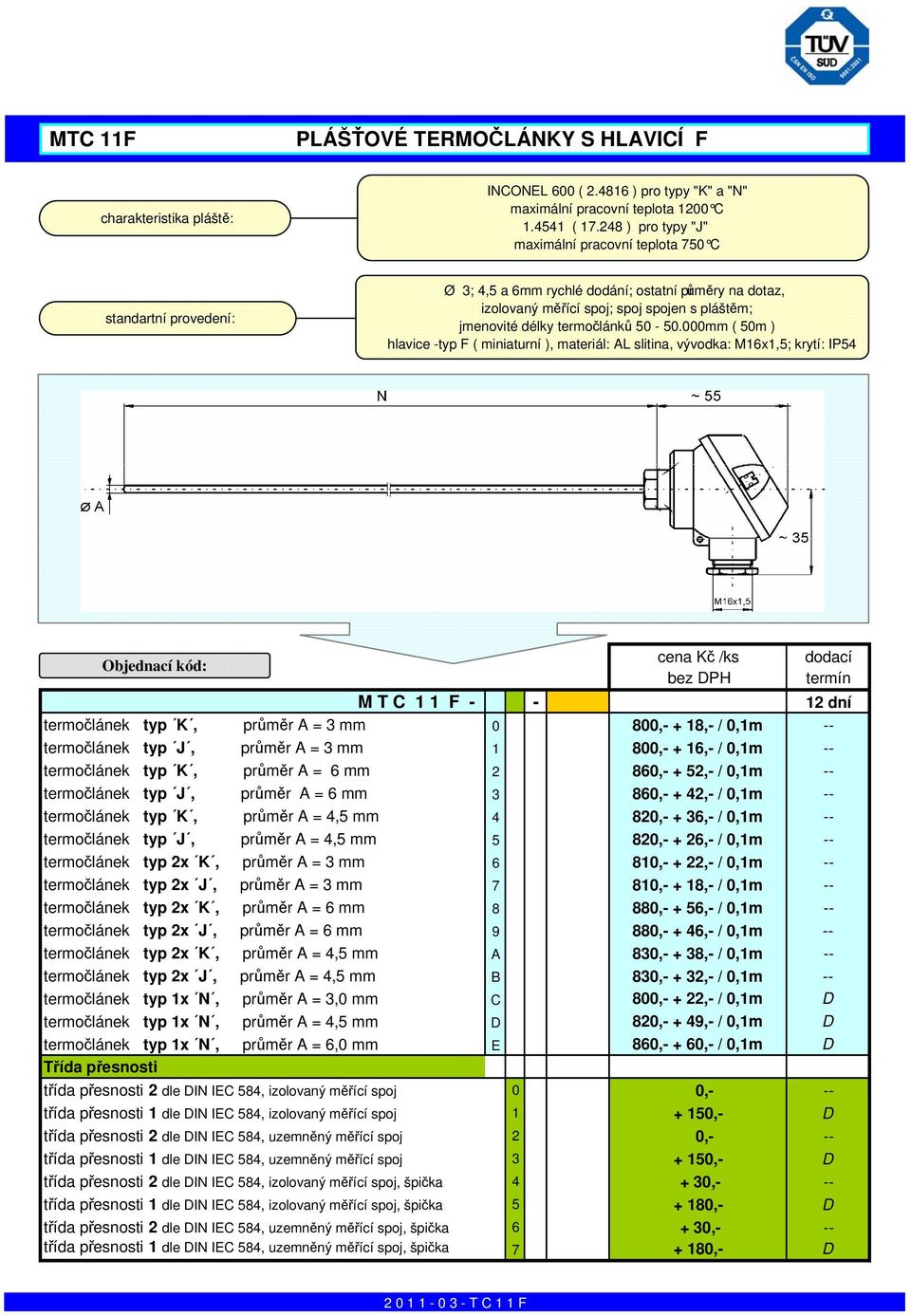

3 MTC 11F PLÁŠŤOVÉ TERMOČLÁNKY S HLAVICÍ F charakteristika pláště: INCONEL 600 ( ) pro typy "K" a "N" maximální pracovní teplota 1200 C ( ) pro typy "J" maximální pracovní teplota 750 C standartní provedení: Ø 3; 4,5 a 6mm rychlé dodání; ostatní průměry na dotaz, izolovaný měřící spoj; spoj spojen s pláštěm; jmenovité délky termočlánků mm ( 50m ) hlavice -typ F ( miniaturní ), materiál: AL slitina, vývodka: M16x1,5; krytí: IP54 Objednací kód: cena Kč /ks M T C 1 1 F dní termočlánek typ K, průměr A = 3 mm 0 800,- + 18,- / 0,1m -- termočlánek typ J, průměr A = 3 mm 1 800,- + 16,- / 0,1m -- termočlánek typ K, průměr A = 6 mm 2 860,- + 52,- / 0,1m -- termočlánek typ J, průměr A = 6 mm 3 860,- + 42,- / 0,1m -- termočlánek typ K, průměr A = 4,5 mm 4 820,- + 36,- / 0,1m -- termočlánek typ J, průměr A = 4,5 mm 5 820,- + 26,- / 0,1m -- termočlánek typ 2x K, průměr A = 3 mm 6 810,- + 22,- / 0,1m -- termočlánek typ 2x J, průměr A = 3 mm 7 810,- + 18,- / 0,1m -- termočlánek typ 2x K, průměr A = 6 mm 8 880,- + 56,- / 0,1m -- termočlánek typ 2x J, průměr A = 6 mm 9 880,- + 46,- / 0,1m -- termočlánek typ 2x K, průměr A = 4,5 mm A 830,- + 38,- / 0,1m -- termočlánek typ 2x J, průměr A = 4,5 mm B 830,- + 32,- / 0,1m -- termočlánek typ 1x N, průměr A = 3,0 mm C 800,- + 22,- / 0,1m D termočlánek typ 1x N, průměr A = 4,5 mm D 820,- + 49,- / 0,1m D termočlánek typ 1x N, průměr A = 6,0 mm E 860,- + 60,- / 0,1m D Třída přesnosti třída přesnosti 2 dle DIN IEC 584, izolovaný měřící spoj 0 0,- -- třída přesnosti 1 dle DIN IEC 584, izolovaný měřící spoj ,- D třída přesnosti 2 dle DIN IEC 584, uzemněný měřící spoj 2 0,- -- třída přesnosti 1 dle DIN IEC 584, uzemněný měřící spoj ,- D třída přesnosti 2 dle DIN IEC 584, izolovaný měřící spoj, špička ,- -- třída přesnosti 1 dle DIN IEC 584, izolovaný měřící spoj, špička ,- D třída přesnosti 2 dle DIN IEC 584, uzemněný měřící spoj, špička ,- -- třída přesnosti 1 dle DIN IEC 584, uzemněný měřící spoj, špička ,- D T C 1 1 F

4 MTC 11F PLÁŠŤOVÉ TERMOČLÁNKY S HLAVICÍ F Objednací kód - pokračování: cena Kč /ks M T C 1 1 F dní Délka termočlánku N [mm] ( 50 mm - 50 m ) zadejte délku termočlánku XXXX viz tabulka výše -- Příklad objednacího kódu: MTC11F Legenda: D.. na dotaz u dodavatele Standartní lhůta je 12 dní od data objednání. Kratší ( expresní ) lhůta je možná s příplatkem +15% základní ceny. Cenu a dodání větších sérií stejného provedení konzultujte s dodavatelem. Při objednání snímače se jmenovitou délkou nad 2500mm ( 2,5m ) nás kontaktujte pro výpočet délkové slevy! datový list MTC11F posuvná šroubení ochranné jímky návarky kalibrace snímačů teploty Související výrobky - náhradní díly - příslušenství - služby: popis datový list / ceník DTC11F PS TJ NV KS T C 1 1 F

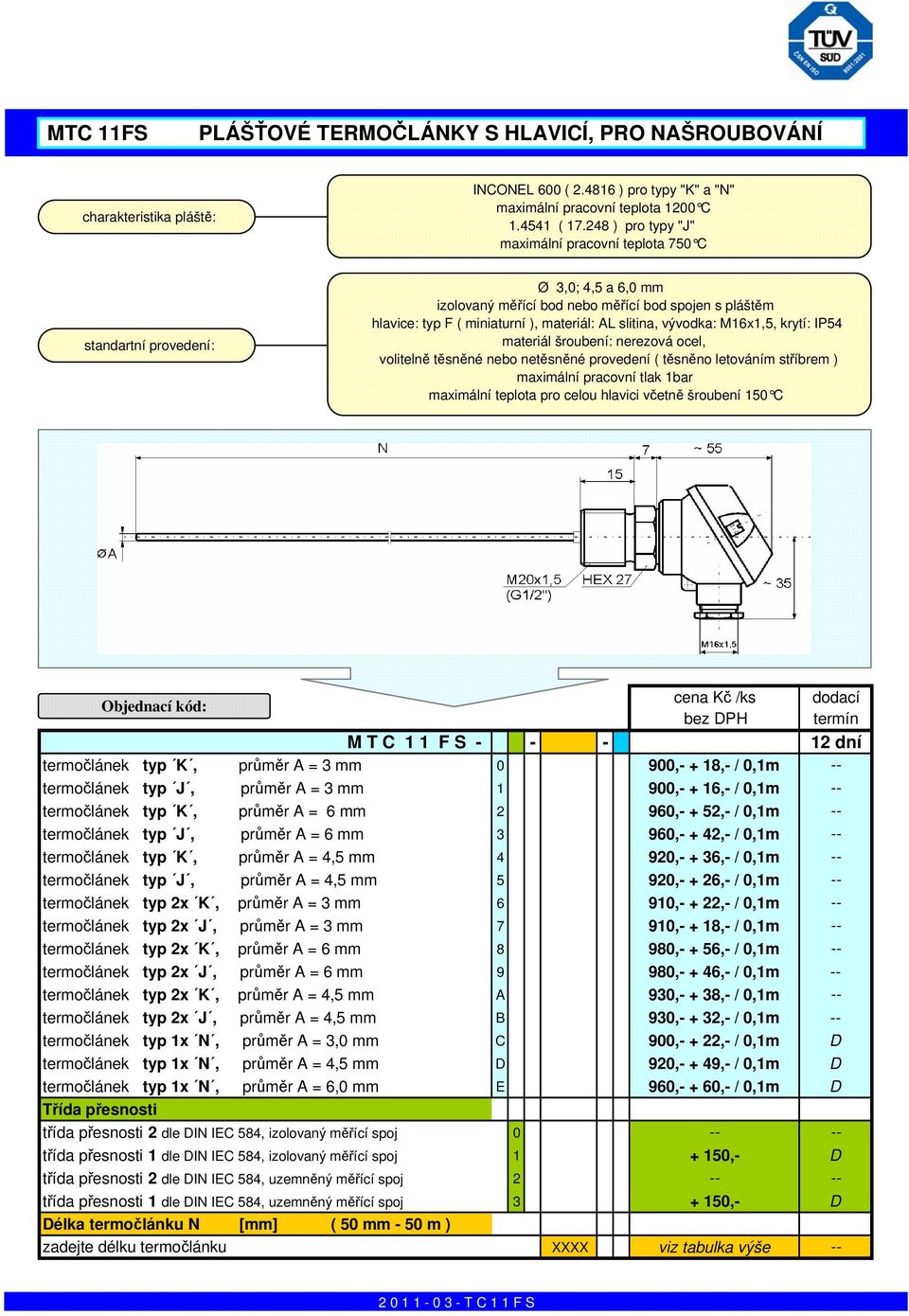

5 MTC 11FS PLÁŠŤOVÉ TERMOČLÁNKY S HLAVICÍ, PRO NAŠROUBOVÁNÍ charakteristika pláště: INCONEL 600 ( ) pro typy "K" a "N" maximální pracovní teplota 1200 C ( ) pro typy "J" maximální pracovní teplota 750 C standartní provedení: Ø 3,0; 4,5 a 6,0 mm izolovaný měřící bod nebo měřící bod spojen s pláštěm hlavice: typ F ( miniaturní ), materiál: AL slitina, vývodka: M16x1,5, krytí: IP54 materiál šroubení: nerezová ocel, volitelně těsněné nebo netěsněné provedení ( těsněno letováním stříbrem ) maximální pracovní tlak 1bar maximální teplota pro celou hlavici včetně šroubení 150 C Objednací kód: cena Kč /ks M T C 1 1 F S dní termočlánek typ K, průměr A = 3 mm 0 900,- + 18,- / 0,1m -- termočlánek typ J, průměr A = 3 mm 1 900,- + 16,- / 0,1m -- termočlánek typ K, průměr A = 6 mm 2 960,- + 52,- / 0,1m -- termočlánek typ J, průměr A = 6 mm 3 960,- + 42,- / 0,1m -- termočlánek typ K, průměr A = 4,5 mm 4 920,- + 36,- / 0,1m -- termočlánek typ J, průměr A = 4,5 mm 5 920,- + 26,- / 0,1m -- termočlánek typ 2x K, průměr A = 3 mm 6 910,- + 22,- / 0,1m -- termočlánek typ 2x J, průměr A = 3 mm 7 910,- + 18,- / 0,1m -- termočlánek typ 2x K, průměr A = 6 mm 8 980,- + 56,- / 0,1m -- termočlánek typ 2x J, průměr A = 6 mm 9 980,- + 46,- / 0,1m -- termočlánek typ 2x K, průměr A = 4,5 mm A 930,- + 38,- / 0,1m -- termočlánek typ 2x J, průměr A = 4,5 mm B 930,- + 32,- / 0,1m -- termočlánek typ 1x N, průměr A = 3,0 mm C 900,- + 22,- / 0,1m D termočlánek typ 1x N, průměr A = 4,5 mm D 920,- + 49,- / 0,1m D termočlánek typ 1x N, průměr A = 6,0 mm E 960,- + 60,- / 0,1m D Třída přesnosti třída přesnosti 2 dle DIN IEC 584, izolovaný měřící spoj třída přesnosti 1 dle DIN IEC 584, izolovaný měřící spoj ,- D třída přesnosti 2 dle DIN IEC 584, uzemněný měřící spoj třída přesnosti 1 dle DIN IEC 584, uzemněný měřící spoj ,- D Délka termočlánku N [mm] ( 50 mm - 50 m ) zadejte délku termočlánku XXXX viz tabulka výše T C 1 1 F S

6 MTC 11FS PLÁŠŤOVÉ TERMOČLÁNKY S HLAVICÍ, PRO NAŠROUBOVÁNÍ Objednací kód - pokračování: cena Kč /ks M T C 1 1 F S dní Procesní šroubení: procesní šroubení G 1/2", netěsněné 0 0,- -- procesní šroubení G 1/2", těsněné ,- -- procesní šroubení M20x1,5, netěsněné 2 0,- -- procesní šroubení M20x1,5, těsněné ,- -- Příklad objednacího kódu: MTC11FS Legenda: D.. na dotaz u dodavatele Standartní lhůta je 12 dní od data objednání. Kratší ( expresní ) lhůta je možná s příplatkem +15% základní ceny. Cenu a dodání větších sérií stejného provedení konzultujte s dodavatelem. datový list MTC11FS ochranné jímky návarky kalibrace snímačů teploty Související výrobky - náhradní díly - příslušenství - služby: popis datový list / ceník DTC11FS TJ NV KS T C 1 1 F S

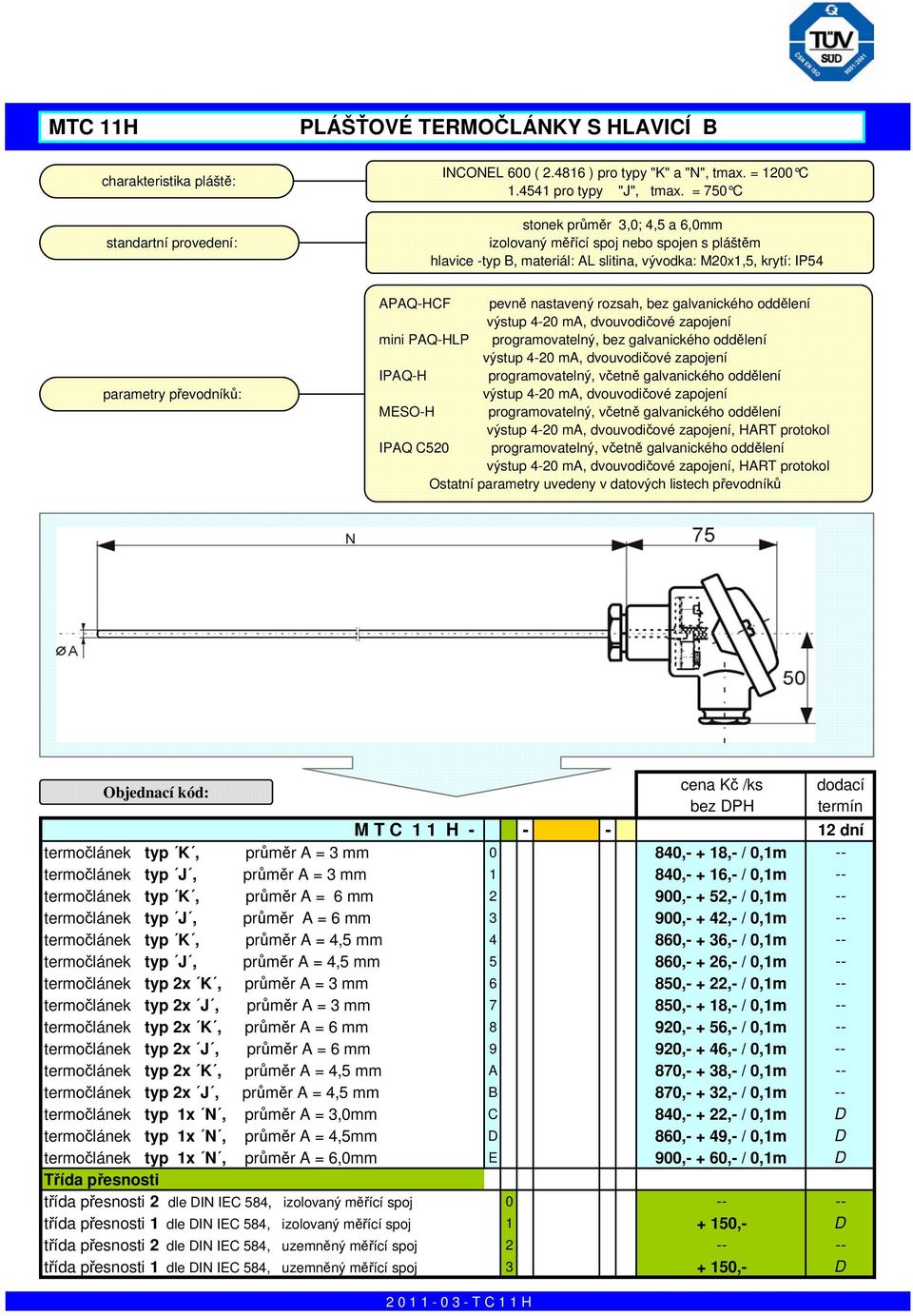

7 MTC 11H charakteristika pláště: standartní provedení: PLÁŠŤOVÉ TERMOČLÁNKY S HLAVICÍ B INCONEL 600 ( ) pro typy "K" a "N", tmax. = 1200 C pro typy "J", tmax. = 750 C stonek průměr 3,0; 4,5 a 6,0mm izolovaný měřící spoj nebo spojen s pláštěm hlavice -typ B, materiál: AL slitina, vývodka: M20x1,5, krytí: IP54 parametry převodníků: APAQ-HCF pevně nastavený rozsah, bez galvanického oddělení výstup 4-20 ma, dvouvodičové zapojení mini PAQ-HLP programovatelný, bez galvanického oddělení výstup 4-20 ma, dvouvodičové zapojení IPAQ-H programovatelný, včetně galvanického oddělení výstup 4-20 ma, dvouvodičové zapojení MESO-H programovatelný, včetně galvanického oddělení výstup 4-20 ma, dvouvodičové zapojení, HART protokol IPAQ C520 programovatelný, včetně galvanického oddělení výstup 4-20 ma, dvouvodičové zapojení, HART protokol Ostatní parametry uvedeny v datových listech převodníků Objednací kód: cena Kč /ks M T C 1 1 H dní termočlánek typ K, průměr A = 3 mm 0 840,- + 18,- / 0,1m -- termočlánek typ J, průměr A = 3 mm 1 840,- + 16,- / 0,1m -- termočlánek typ K, průměr A = 6 mm 2 900,- + 52,- / 0,1m -- termočlánek typ J, průměr A = 6 mm 3 900,- + 42,- / 0,1m -- termočlánek typ K, průměr A = 4,5 mm 4 860,- + 36,- / 0,1m -- termočlánek typ J, průměr A = 4,5 mm 5 860,- + 26,- / 0,1m -- termočlánek typ 2x K, průměr A = 3 mm 6 850,- + 22,- / 0,1m -- termočlánek typ 2x J, průměr A = 3 mm 7 850,- + 18,- / 0,1m -- termočlánek typ 2x K, průměr A = 6 mm 8 920,- + 56,- / 0,1m -- termočlánek typ 2x J, průměr A = 6 mm 9 920,- + 46,- / 0,1m -- termočlánek typ 2x K, průměr A = 4,5 mm A 870,- + 38,- / 0,1m -- termočlánek typ 2x J, průměr A = 4,5 mm B 870,- + 32,- / 0,1m -- termočlánek typ 1x N, průměr A = 3,0mm C 840,- + 22,- / 0,1m D termočlánek typ 1x N, průměr A = 4,5mm D 860,- + 49,- / 0,1m D termočlánek typ 1x N, průměr A = 6,0mm E 900,- + 60,- / 0,1m D Třída přesnosti třída přesnosti 2 dle DIN IEC 584, izolovaný měřící spoj třída přesnosti 1 dle DIN IEC 584, izolovaný měřící spoj ,- D třída přesnosti 2 dle DIN IEC 584, uzemněný měřící spoj třída přesnosti 1 dle DIN IEC 584, uzemněný měřící spoj ,- D T C 1 1 H

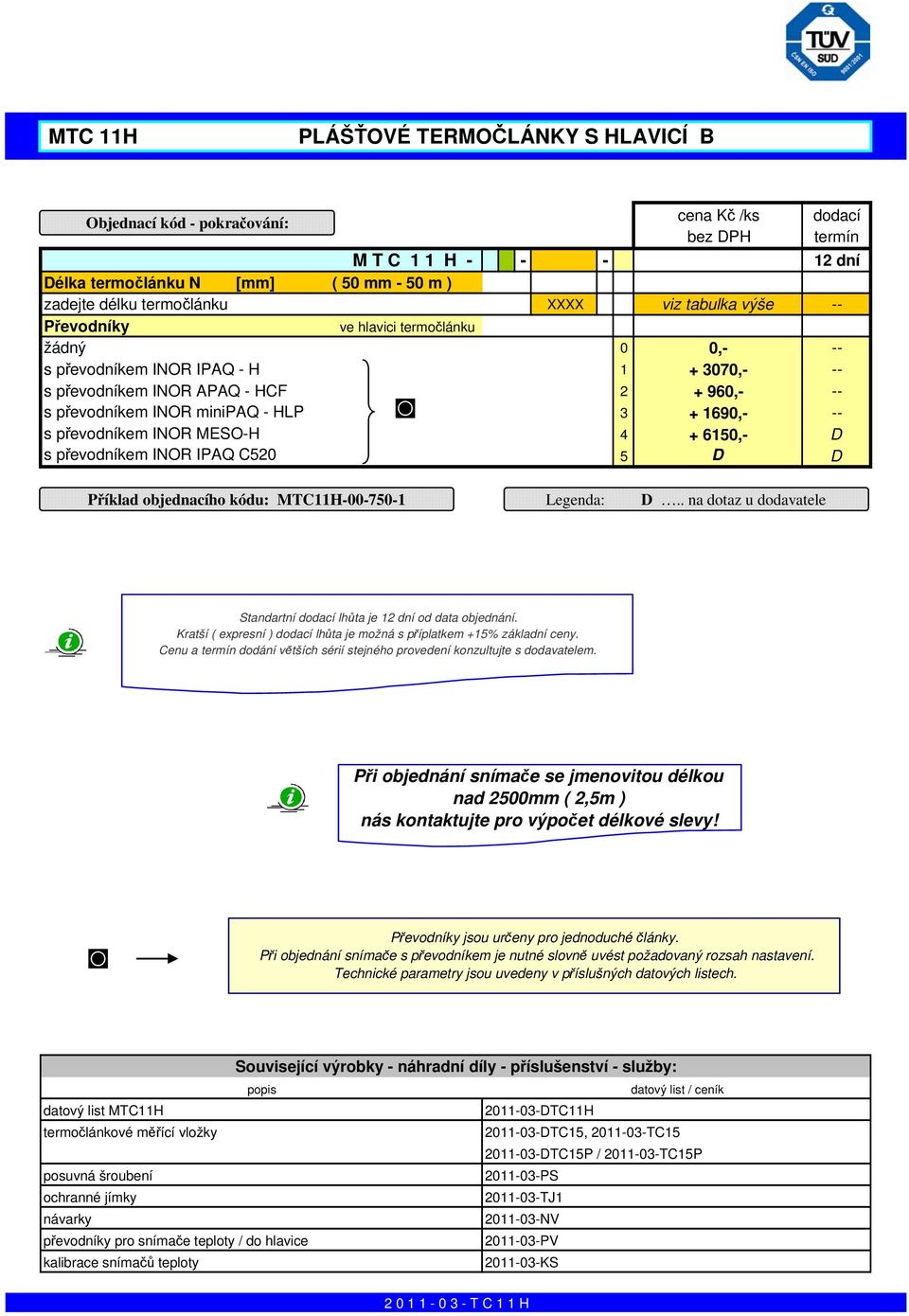

8 MTC 11H PLÁŠŤOVÉ TERMOČLÁNKY S HLAVICÍ B Objednací kód - pokračování: cena Kč /ks M T C 1 1 H dní Délka termočlánku N [mm] ( 50 mm - 50 m ) zadejte délku termočlánku XXXX viz tabulka výše -- Převodníky ve hlavici termočlánku žádný 0 0,- -- s převodníkem INOR IPAQ - H ,- -- s převodníkem INOR APAQ - HCF ,- -- s převodníkem INOR minipaq - HLP s převodníkem INOR MESO-H s převodníkem INOR IPAQ C , ,- D 5 D D Příklad objednacího kódu: MTC11H Legenda: D.. na dotaz u dodavatele Standartní lhůta je 12 dní od data objednání. Kratší ( expresní ) lhůta je možná s příplatkem +15% základní ceny. Cenu a dodání větších sérií stejného provedení konzultujte s dodavatelem. Při objednání snímače se jmenovitou délkou nad 2500mm ( 2,5m ) nás kontaktujte pro výpočet délkové slevy! Převodníky jsou určeny pro jednoduché články. Při objednání snímače s převodníkem je nutné slovně uvést požadovaný rozsah nastavení. Technické parametry jsou uvedeny v příslušných datových listech. Související výrobky - náhradní díly - příslušenství - služby: popis datový list / ceník datový list MTC11H DTC11H termočlánkové měřící vložky DTC15, TC DTC15P / TC15P posuvná šroubení PS ochranné jímky TJ1 návarky NV převodníky pro snímače teploty / do hlavice PV kalibrace snímačů teploty KS T C 1 1 H

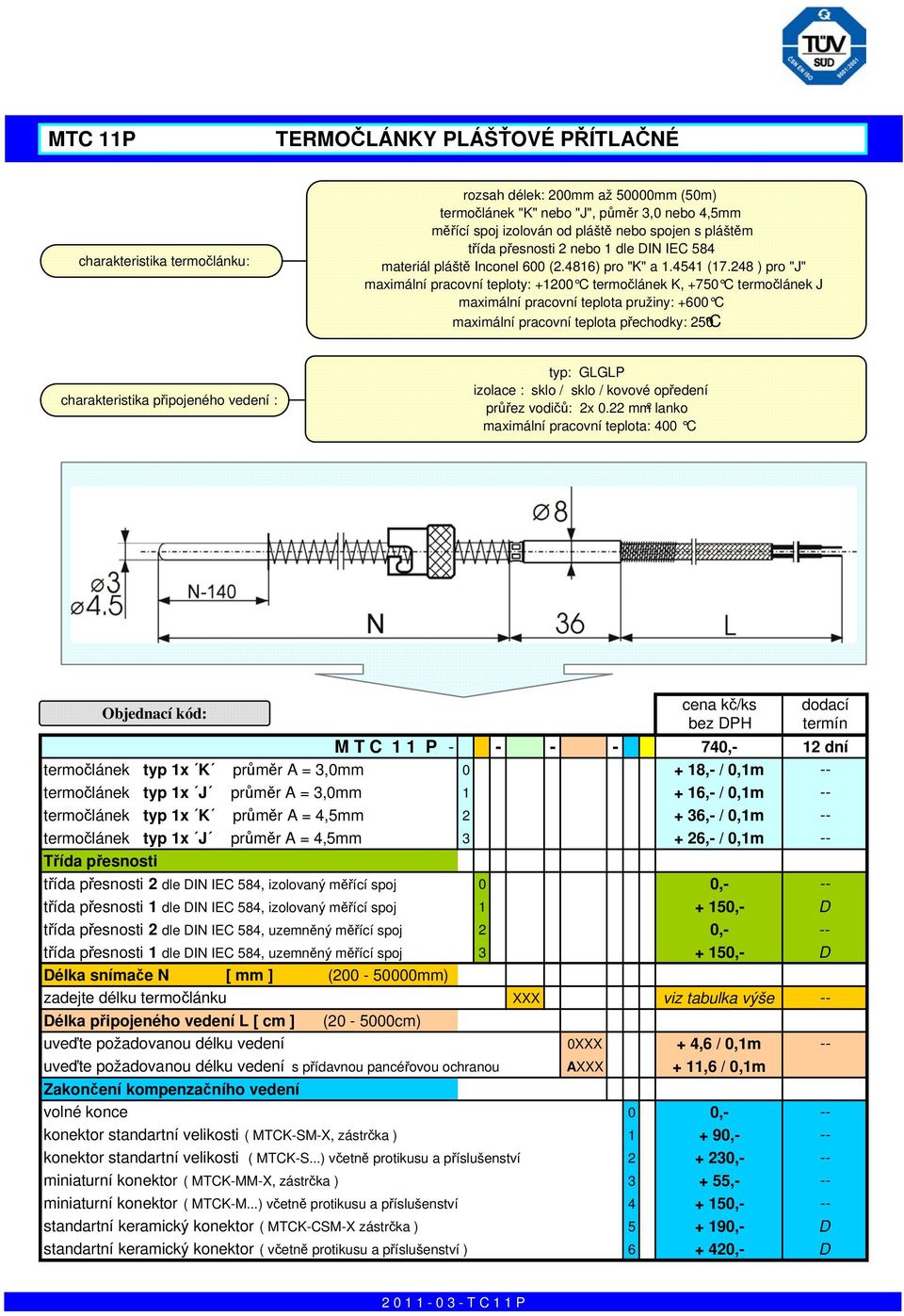

9 MTC 11P TERMOČLÁNKY PLÁŠŤOVÉ PŘÍTLAČNÉ charakteristika termočlánku: rozsah délek: 200mm až 50000mm (50m) termočlánek "K" nebo "J", půměr 3,0 nebo 4,5mm měřící spoj izolován od pláště nebo spojen s pláštěm třída přesnosti 2 nebo 1 dle DIN IEC 584 materiál pláště Inconel 600 (2.4816) pro "K" a ( ) pro "J" maximální pracovní teploty: C termočlánek K, +750 C termočlánek J maximální pracovní teplota pružiny: +600 C maximální pracovní teplota přechodky: 250 C charakteristika připojeného vedení : typ: GLGLP izolace : sklo / sklo / kovové opředení průřez vodičů: 2x 0.22 mm² lanko maximální pracovní teplota: 400 C Objednací kód: cena kč/ks M T C 1 1 P ,- 12 dní termočlánek typ 1x K průměr A = 3,0mm ,- / 0,1m -- termočlánek typ 1x J průměr A = 3,0mm ,- / 0,1m -- termočlánek typ 1x K průměr A = 4,5mm ,- / 0,1m -- termočlánek typ 1x J průměr A = 4,5mm ,- / 0,1m -- Třída přesnosti třída přesnosti 2 dle DIN IEC 584, izolovaný měřící spoj 0 0,- -- třída přesnosti 1 dle DIN IEC 584, izolovaný měřící spoj ,- D třída přesnosti 2 dle DIN IEC 584, uzemněný měřící spoj 2 0,- -- třída přesnosti 1 dle DIN IEC 584, uzemněný měřící spoj ,- D Délka snímače N [ mm ] ( mm) zadejte délku termočlánku XXX viz tabulka výše -- Délka připojeného vedení L [ cm ] ( cm) uveďte požadovanou délku vedení 0XXX + 4,6 / 0,1m -- uveďte požadovanou délku vedení s přídavnou pancéřovou ochranou AXXX + 11,6 / 0,1m Zakončení kompenzačního vedení volné konce 0 0,- -- konektor standartní velikosti ( MTCK-SM-X, zástrčka ) ,- -- konektor standartní velikosti ( MTCK-S...) včetně protikusu a příslušenství ,- -- miniaturní konektor ( MTCK-MM-X, zástrčka ) ,- -- miniaturní konektor ( MTCK-M...) včetně protikusu a příslušenství ,- -- standartní keramický konektor ( MTCK-CSM-X zástrčka ) ,- D standartní keramický konektor ( včetně protikusu a příslušenství ) ,- D T C 1 1 P

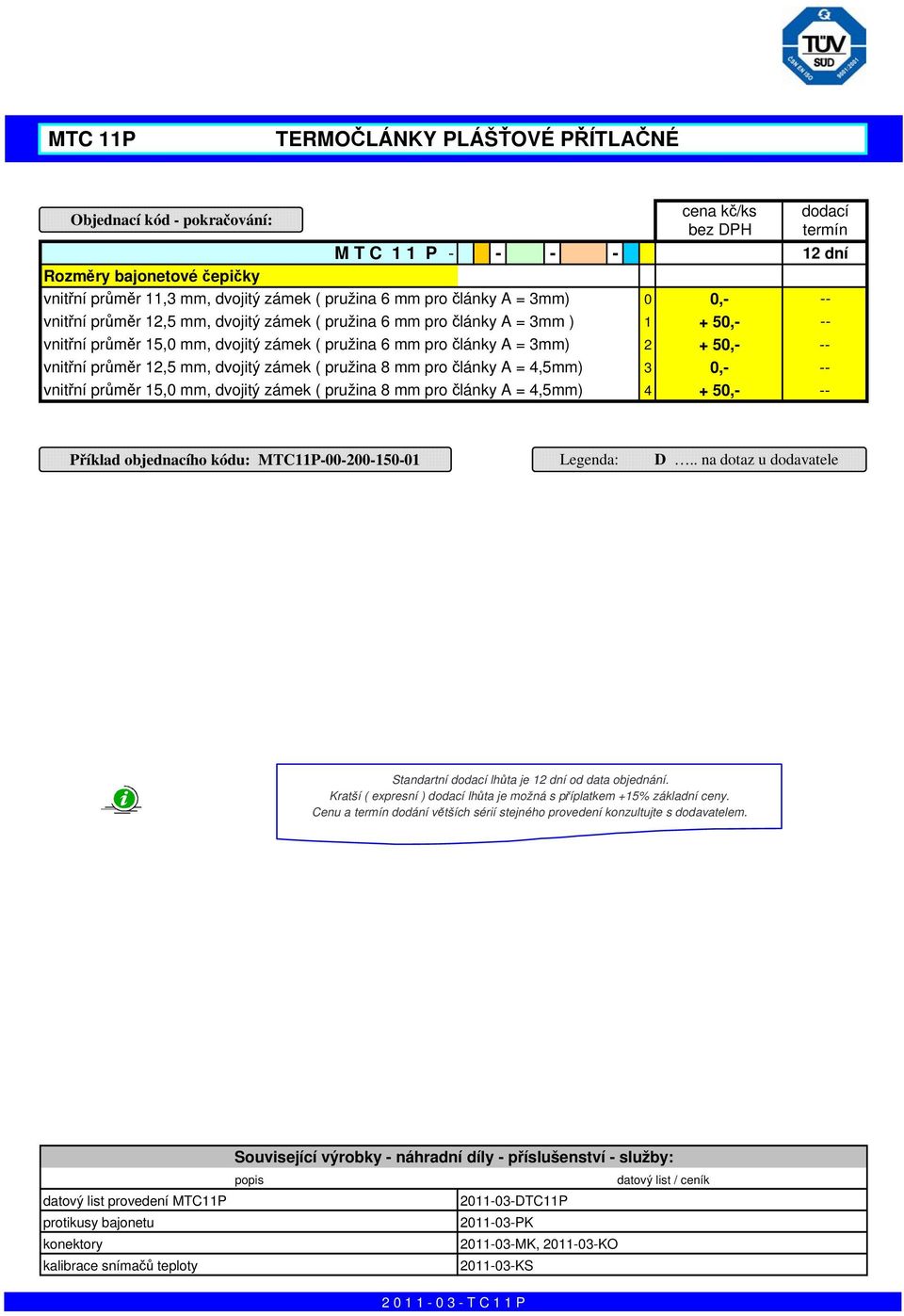

10 MTC 11P TERMOČLÁNKY PLÁŠŤOVÉ PŘÍTLAČNÉ Objednací kód - pokračování: cena kč/ks M T C 1 1 P dní Rozměry bajonetové čepičky vnitřní průměr 11,3 mm, dvojitý zámek ( pružina 6 mm pro články A = 3mm) 0 0,- -- vnitřní průměr 12,5 mm, dvojitý zámek ( pružina 6 mm pro články A = 3mm ) ,- -- vnitřní průměr 15,0 mm, dvojitý zámek ( pružina 6 mm pro články A = 3mm) ,- -- vnitřní průměr 12,5 mm, dvojitý zámek ( pružina 8 mm pro články A = 4,5mm) 3 0,- -- vnitřní průměr 15,0 mm, dvojitý zámek ( pružina 8 mm pro články A = 4,5mm) ,- -- Příklad objednacího kódu: MTC11P Legenda: D.. na dotaz u dodavatele Standartní lhůta je 12 dní od data objednání. Kratší ( expresní ) lhůta je možná s příplatkem +15% základní ceny. Cenu a dodání větších sérií stejného provedení konzultujte s dodavatelem. datový list provedení MTC11P protikusy bajonetu konektory kalibrace snímačů teploty Související výrobky - náhradní díly - příslušenství - služby: popis datový list / ceník DTC11P PK MK, KO KS T C 1 1 P

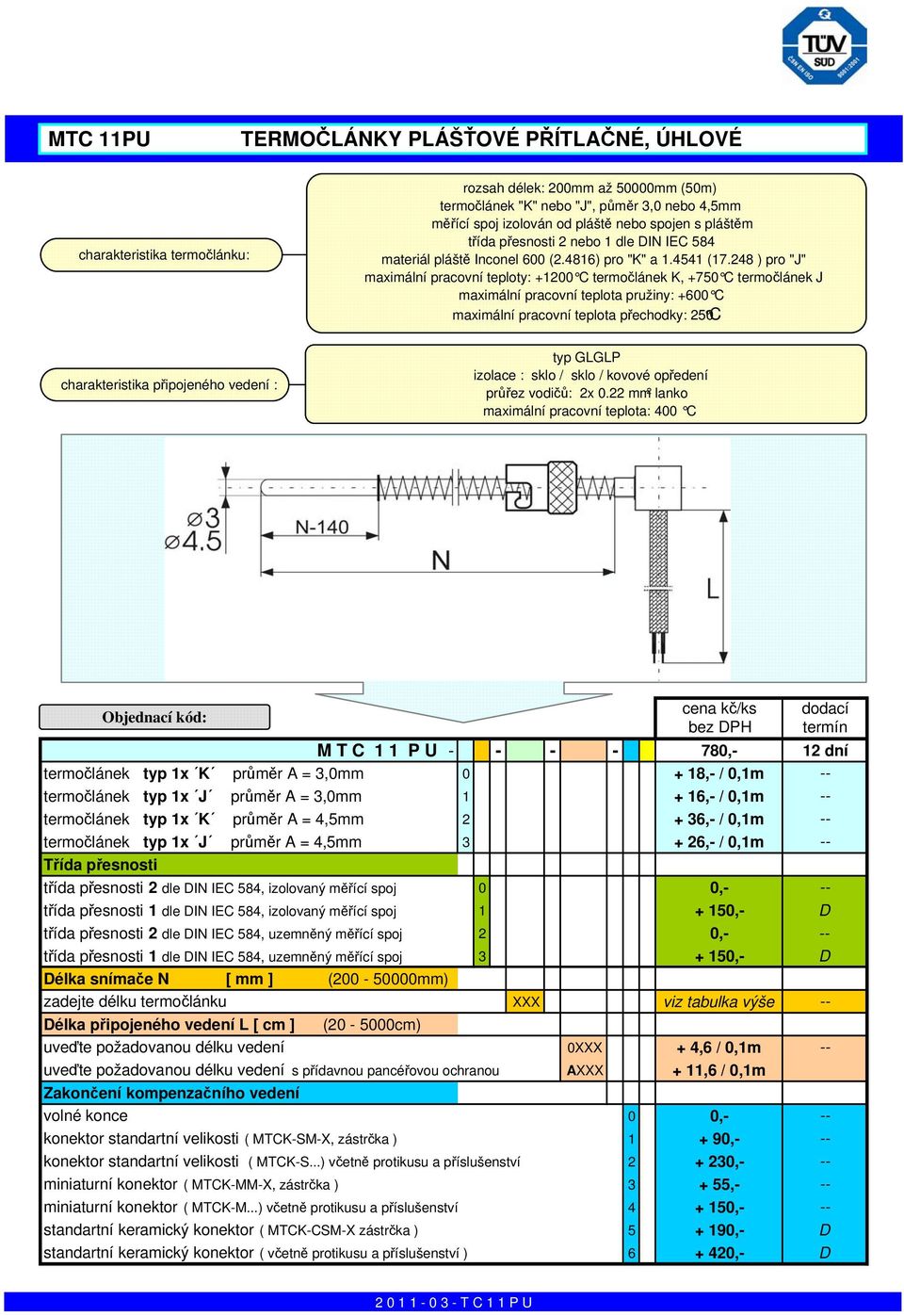

11 MTC 11PU TERMOČLÁNKY PLÁŠŤOVÉ PŘÍTLAČNÉ, ÚHLOVÉ charakteristika termočlánku: rozsah délek: 200mm až 50000mm (50m) termočlánek "K" nebo "J", půměr 3,0 nebo 4,5mm měřící spoj izolován od pláště nebo spojen s pláštěm třída přesnosti 2 nebo 1 dle DIN IEC 584 materiál pláště Inconel 600 (2.4816) pro "K" a ( ) pro "J" maximální pracovní teploty: C termočlánek K, +750 C termočlánek J maximální pracovní teplota pružiny: +600 C maximální pracovní teplota přechodky: 250 C charakteristika připojeného vedení : typ GLGLP izolace : sklo / sklo / kovové opředení průřez vodičů: 2x 0.22 mm² lanko maximální pracovní teplota: 400 C Objednací kód: cena kč/ks M T C 1 1 P U ,- 12 dní termočlánek typ 1x K průměr A = 3,0mm ,- / 0,1m -- termočlánek typ 1x J průměr A = 3,0mm ,- / 0,1m -- termočlánek typ 1x K průměr A = 4,5mm ,- / 0,1m -- termočlánek typ 1x J průměr A = 4,5mm ,- / 0,1m -- Třída přesnosti třída přesnosti 2 dle DIN IEC 584, izolovaný měřící spoj 0 0,- -- třída přesnosti 1 dle DIN IEC 584, izolovaný měřící spoj ,- D třída přesnosti 2 dle DIN IEC 584, uzemněný měřící spoj 2 0,- -- třída přesnosti 1 dle DIN IEC 584, uzemněný měřící spoj ,- D Délka snímače N [ mm ] ( mm) zadejte délku termočlánku XXX viz tabulka výše -- Délka připojeného vedení L [ cm ] ( cm) uveďte požadovanou délku vedení 0XXX + 4,6 / 0,1m -- uveďte požadovanou délku vedení s přídavnou pancéřovou ochranou AXXX + 11,6 / 0,1m Zakončení kompenzačního vedení volné konce 0 0,- -- konektor standartní velikosti ( MTCK-SM-X, zástrčka ) ,- -- konektor standartní velikosti ( MTCK-S...) včetně protikusu a příslušenství ,- -- miniaturní konektor ( MTCK-MM-X, zástrčka ) ,- -- miniaturní konektor ( MTCK-M...) včetně protikusu a příslušenství ,- -- standartní keramický konektor ( MTCK-CSM-X zástrčka ) ,- D standartní keramický konektor ( včetně protikusu a příslušenství ) ,- D T C 1 1 P U

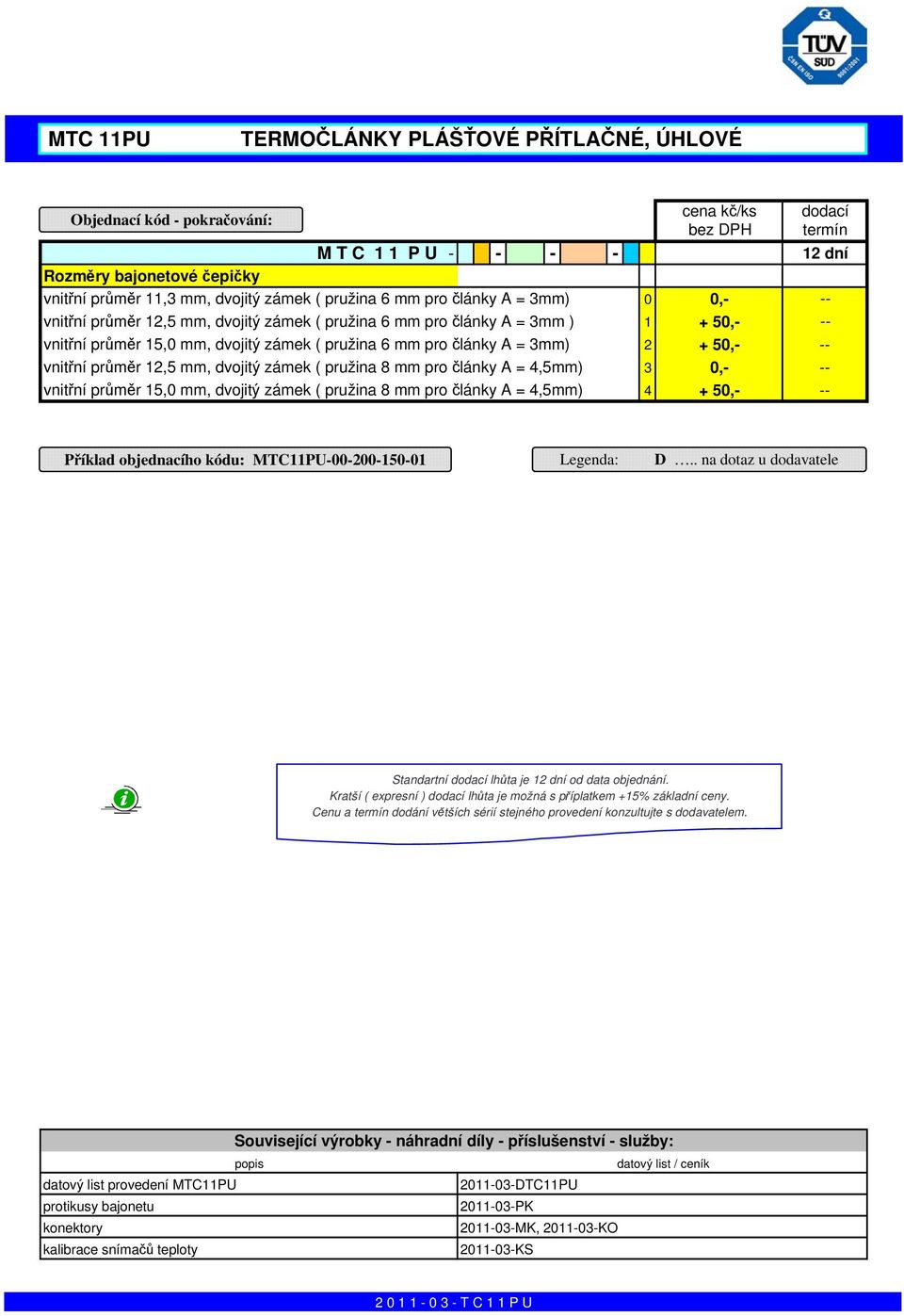

12 MTC 11PU TERMOČLÁNKY PLÁŠŤOVÉ PŘÍTLAČNÉ, ÚHLOVÉ Objednací kód - pokračování: cena kč/ks M T C 1 1 P U dní Rozměry bajonetové čepičky vnitřní průměr 11,3 mm, dvojitý zámek ( pružina 6 mm pro články A = 3mm) 0 0,- -- vnitřní průměr 12,5 mm, dvojitý zámek ( pružina 6 mm pro články A = 3mm ) ,- -- vnitřní průměr 15,0 mm, dvojitý zámek ( pružina 6 mm pro články A = 3mm) ,- -- vnitřní průměr 12,5 mm, dvojitý zámek ( pružina 8 mm pro články A = 4,5mm) 3 0,- -- vnitřní průměr 15,0 mm, dvojitý zámek ( pružina 8 mm pro články A = 4,5mm) ,- -- Příklad objednacího kódu: MTC11PU Legenda: D.. na dotaz u dodavatele Standartní lhůta je 12 dní od data objednání. Kratší ( expresní ) lhůta je možná s příplatkem +15% základní ceny. Cenu a dodání větších sérií stejného provedení konzultujte s dodavatelem. Související výrobky - náhradní díly - příslušenství - služby: popis datový list / ceník datový list provedení MTC11PU DTC11PU protikusy bajonetu PK konektory MK, KO kalibrace snímačů teploty KS T C 1 1 P U

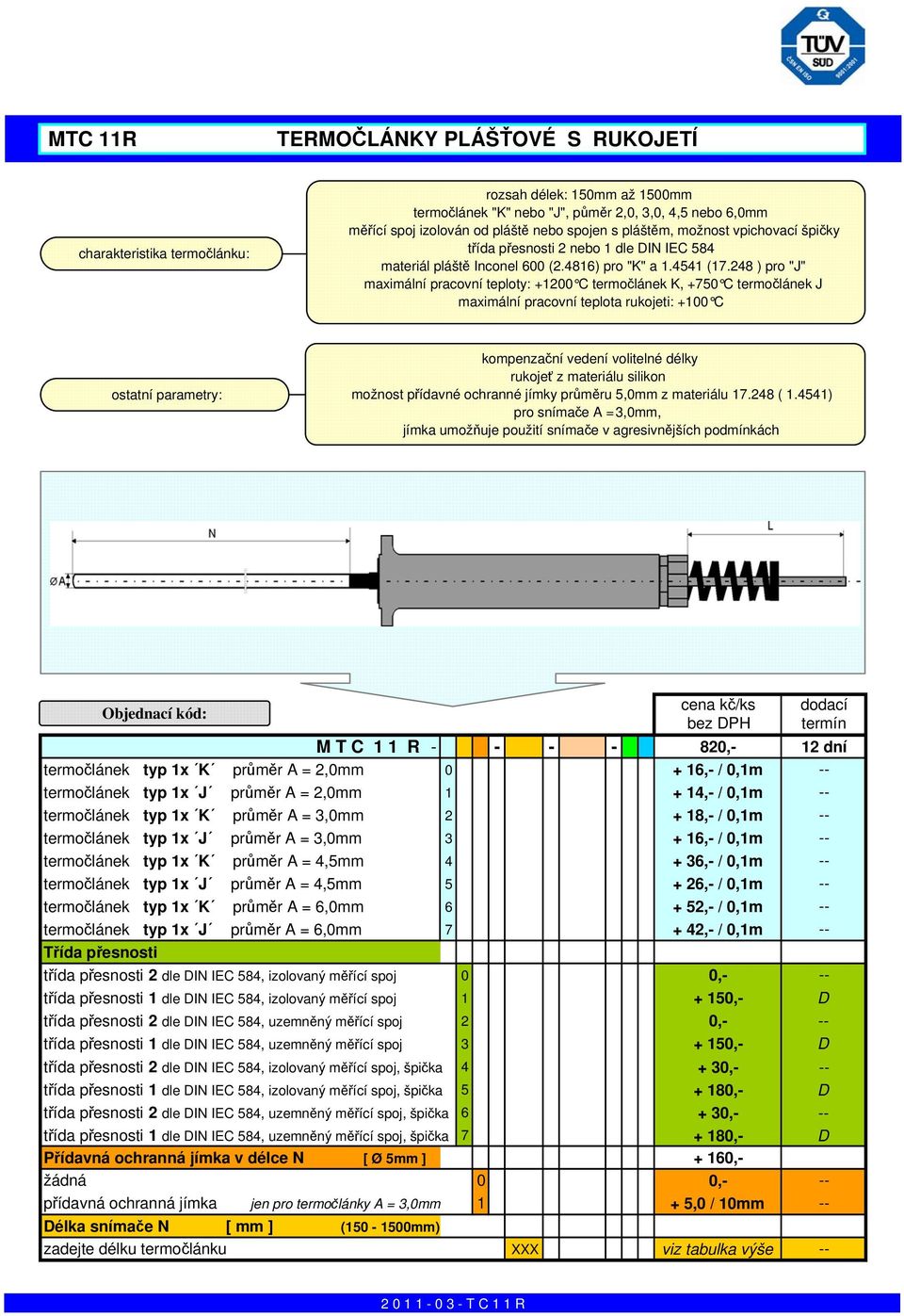

13 MTC 11R TERMOČLÁNKY PLÁŠŤOVÉ S RUKOJETÍ charakteristika termočlánku: rozsah délek: 150mm až 1500mm termočlánek "K" nebo "J", půměr 2,0, 3,0, 4,5 nebo 6,0mm měřící spoj izolován od pláště nebo spojen s pláštěm, možnost vpichovací špičky třída přesnosti 2 nebo 1 dle DIN IEC 584 materiál pláště Inconel 600 (2.4816) pro "K" a ( ) pro "J" maximální pracovní teploty: C termočlánek K, +750 C termočlánek J maximální pracovní teplota rukojeti: +100 C ostatní parametry: kompenzační vedení volitelné délky rukojeť z materiálu silikon možnost přídavné ochranné jímky průměru 5,0mm z materiálu ( ) pro snímače A = 3,0mm, jímka umožňuje použití snímače v agresivnějších podmínkách Objednací kód: cena kč/ks M T C 1 1 R ,- 12 dní termočlánek typ 1x K průměr A = 2,0mm ,- / 0,1m -- termočlánek typ 1x J průměr A = 2,0mm ,- / 0,1m -- termočlánek typ 1x K průměr A = 3,0mm ,- / 0,1m -- termočlánek typ 1x J průměr A = 3,0mm ,- / 0,1m -- termočlánek typ 1x K průměr A = 4,5mm ,- / 0,1m -- termočlánek typ 1x J průměr A = 4,5mm ,- / 0,1m -- termočlánek typ 1x K průměr A = 6,0mm ,- / 0,1m -- termočlánek typ 1x J průměr A = 6,0mm ,- / 0,1m -- Třída přesnosti třída přesnosti 2 dle DIN IEC 584, izolovaný měřící spoj 0 0,- -- třída přesnosti 1 dle DIN IEC 584, izolovaný měřící spoj ,- D třída přesnosti 2 dle DIN IEC 584, uzemněný měřící spoj 2 0,- -- třída přesnosti 1 dle DIN IEC 584, uzemněný měřící spoj ,- D třída přesnosti 2 dle DIN IEC 584, izolovaný měřící spoj, špička ,- -- třída přesnosti 1 dle DIN IEC 584, izolovaný měřící spoj, špička ,- D třída přesnosti 2 dle DIN IEC 584, uzemněný měřící spoj, špička ,- -- třída přesnosti 1 dle DIN IEC 584, uzemněný měřící spoj, špička ,- D Přídavná ochranná jímka v délce N [ Ø 5mm ] + 160,- žádná 0 0,- -- přídavná ochranná jímka jen pro termočlánky A = 3,0mm 1 + 5,0 / 10mm -- Délka snímače N [ mm ] ( mm) zadejte délku termočlánku XXX viz tabulka výše T C 1 1 R

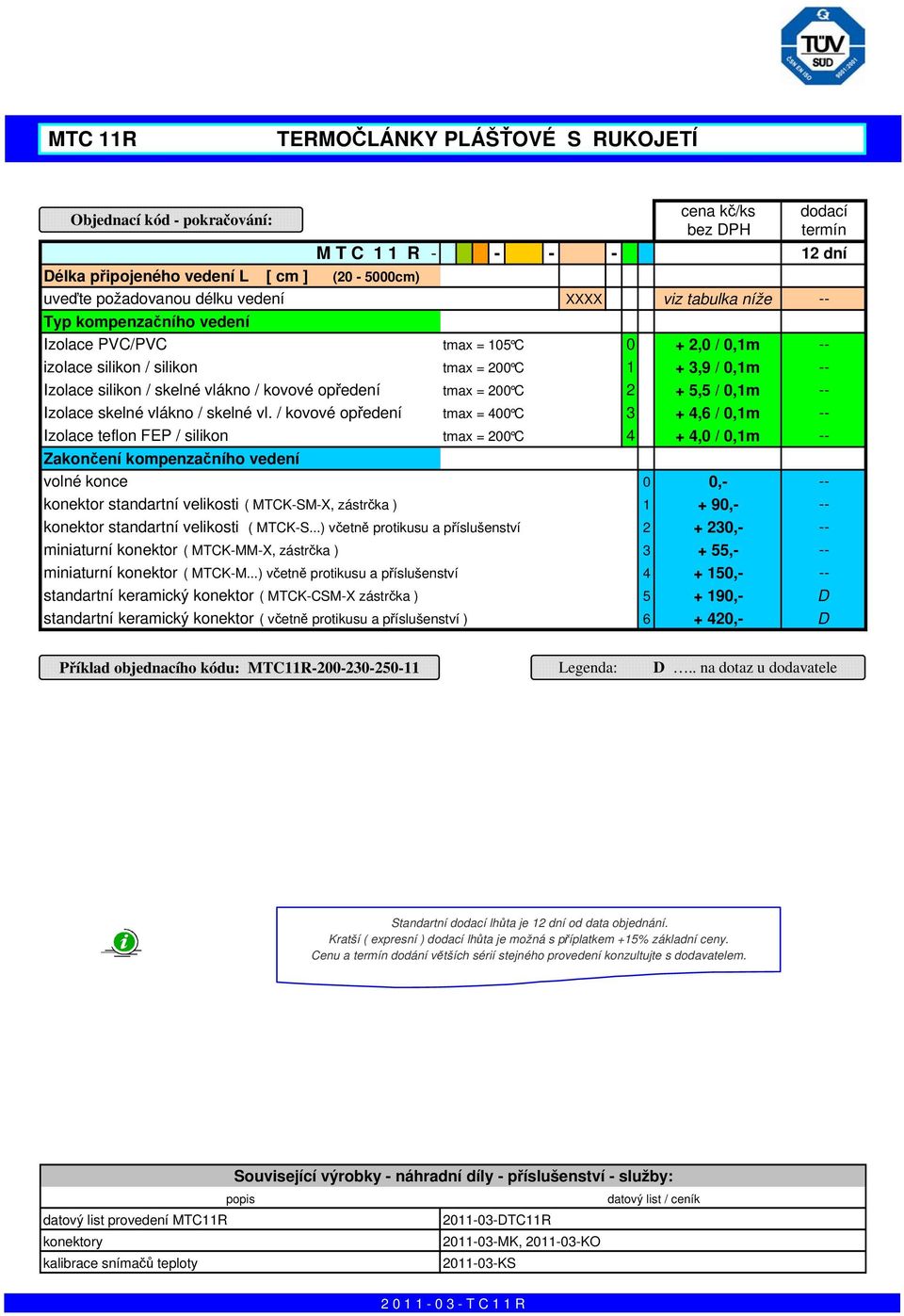

14 MTC 11R TERMOČLÁNKY PLÁŠŤOVÉ S RUKOJETÍ Objednací kód - pokračování: cena kč/ks M T C 1 1 R dní Délka připojeného vedení L [ cm ] ( cm) uveďte požadovanou délku vedení XXXX viz tabulka níže -- Typ kompenzačního vedení Izolace PVC/PVC tmax = 105 C 0 + 2,0 / 0,1m -- izolace silikon / silikon tmax = 200 C 1 + 3,9 / 0,1m -- Izolace silikon / skelné vlákno / kovové opředení tmax = 200 C 2 + 5,5 / 0,1m -- Izolace skelné vlákno / skelné vl. / kovové opředení tmax = 400 C 3 + 4,6 / 0,1m -- Izolace teflon FEP / silikon tmax = 200 C 4 + 4,0 / 0,1m -- Zakončení kompenzačního vedení volné konce 0 0,- -- konektor standartní velikosti ( MTCK-SM-X, zástrčka ) ,- -- konektor standartní velikosti ( MTCK-S...) včetně protikusu a příslušenství ,- -- miniaturní konektor ( MTCK-MM-X, zástrčka ) ,- -- miniaturní konektor ( MTCK-M...) včetně protikusu a příslušenství ,- -- standartní keramický konektor ( MTCK-CSM-X zástrčka ) ,- D standartní keramický konektor ( včetně protikusu a příslušenství ) ,- D Příklad objednacího kódu: MTC11R Legenda: D.. na dotaz u dodavatele Standartní lhůta je 12 dní od data objednání. Kratší ( expresní ) lhůta je možná s příplatkem +15% základní ceny. Cenu a dodání větších sérií stejného provedení konzultujte s dodavatelem. Související výrobky - náhradní díly - příslušenství - služby: popis datový list / ceník datový list provedení MTC11R DTC11R konektory MK, KO kalibrace snímačů teploty KS T C 1 1 R

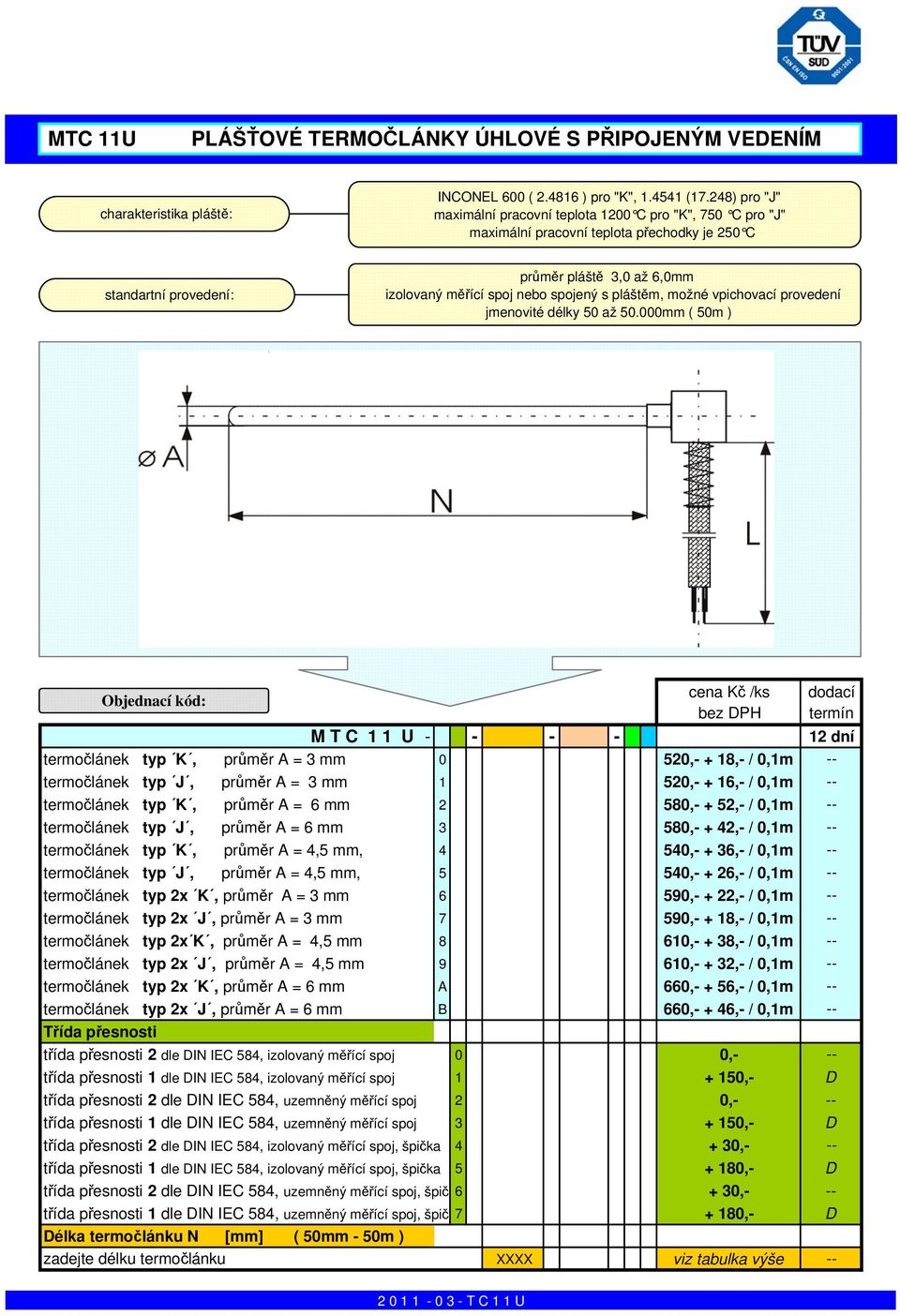

15 MTC 11U PLÁŠŤOVÉ TERMOČLÁNKY ÚHLOVÉ S PŘIPOJENÝM VEDENÍM charakteristika pláště: INCONEL 600 ( ) pro "K", (17.248) pro "J" maximální pracovní teplota 1200 C pro "K", 750 C pro "J" maximální pracovní teplota přechodky je 250 C standartní provedení: průměr pláště 3,0 až 6,0mm izolovaný měřící spoj nebo spojený s pláštěm, možné vpichovací provedení jmenovité délky 50 až mm ( 50m ) Objednací kód: cena Kč /ks M T C 1 1 U dní termočlánek typ K, průměr A = 3 mm 0 520,- + 18,- / 0,1m -- termočlánek typ J, průměr A = 3 mm 1 520,- + 16,- / 0,1m -- termočlánek typ K, průměr A = 6 mm 2 580,- + 52,- / 0,1m -- termočlánek typ J, průměr A = 6 mm 3 580,- + 42,- / 0,1m -- termočlánek typ K, průměr A = 4,5 mm, 4 540,- + 36,- / 0,1m -- termočlánek typ J, průměr A = 4,5 mm, 5 540,- + 26,- / 0,1m -- termočlánek typ 2x K, průměr A = 3 mm 6 590,- + 22,- / 0,1m -- termočlánek typ 2x J, průměr A = 3 mm 7 590,- + 18,- / 0,1m -- termočlánek typ 2x K, průměr A = 4,5 mm 8 610,- + 38,- / 0,1m -- termočlánek typ 2x J, průměr A = 4,5 mm 9 610,- + 32,- / 0,1m -- termočlánek typ 2x K, průměr A = 6 mm A 660,- + 56,- / 0,1m -- termočlánek typ 2x J, průměr A = 6 mm B 660,- + 46,- / 0,1m -- Třída přesnosti třída přesnosti 2 dle DIN IEC 584, izolovaný měřící spoj 0 0,- -- třída přesnosti 1 dle DIN IEC 584, izolovaný měřící spoj ,- D třída přesnosti 2 dle DIN IEC 584, uzemněný měřící spoj 2 0,- -- třída přesnosti 1 dle DIN IEC 584, uzemněný měřící spoj ,- D třída přesnosti 2 dle DIN IEC 584, izolovaný měřící spoj, špička ,- -- třída přesnosti 1 dle DIN IEC 584, izolovaný měřící spoj, špička ,- D třída přesnosti 2 dle DIN IEC 584, uzemněný měřící spoj, špič ,- -- třída přesnosti 1 dle DIN IEC 584, uzemněný měřící spoj, špič ,- D Délka termočlánku N [mm] ( 50mm - 50m ) zadejte délku termočlánku XXXX viz tabulka výše T C 1 1 U

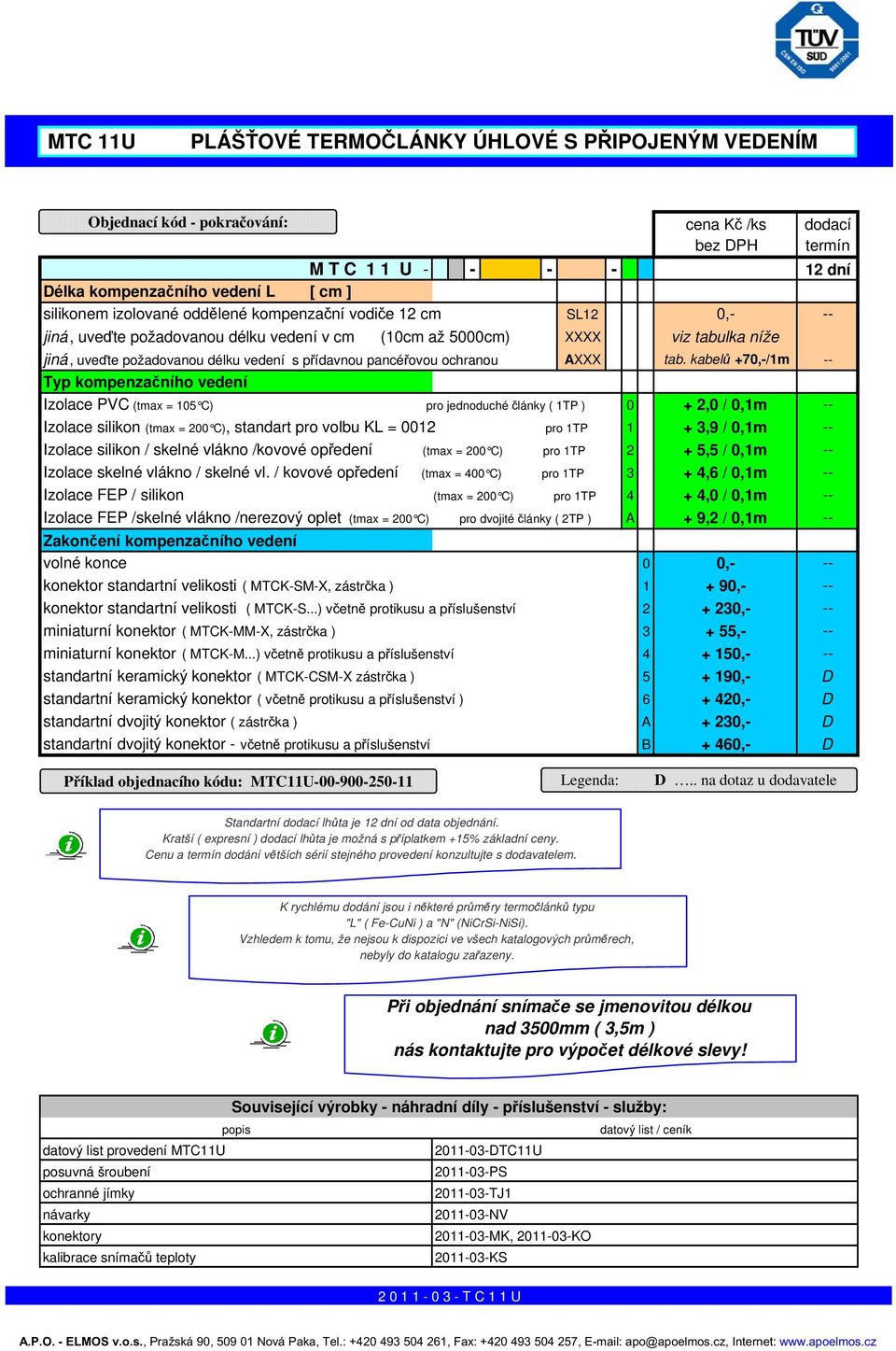

16 MTC 11U PLÁŠŤOVÉ TERMOČLÁNKY ÚHLOVÉ S PŘIPOJENÝM VEDENÍM Objednací kód - pokračování: cena Kč /ks M T C 1 1 U dní Délka kompenzačního vedení L [ cm ] silikonem izolované oddělené kompenzační vodiče 12 cm SL12 0,- -- jiná, uveďte požadovanou délku vedení v cm (10cm až 5000cm) XXXX viz tabulka níže jiná, uveďte požadovanou délku vedení s přídavnou pancéřovou ochranou AXXX tab. kabelů +70,-/1m -- Typ kompenzačního vedení Izolace PVC (tmax = 105 C) pro jednoduché články ( 1TP ) 0 + 2,0 / 0,1m -- Izolace silikon (tmax = 200 C), standart pro volbu KL = 0012 pro 1TP 1 + 3,9 / 0,1m -- Izolace silikon / skelné vlákno /kovové opředení (tmax = 200 C) pro 1TP 2 + 5,5 / 0,1m -- Izolace skelné vlákno / skelné vl. / kovové opředení (tmax = 400 C) pro 1TP 3 + 4,6 / 0,1m -- Izolace FEP / silikon (tmax = 200 C) pro 1TP 4 + 4,0 / 0,1m -- Izolace FEP /skelné vlákno /nerezový oplet (tmax = 200 C) pro dvojité články ( 2TP ) A + 9,2 / 0,1m -- Zakončení kompenzačního vedení volné konce 0 0,- -- konektor standartní velikosti ( MTCK-SM-X, zástrčka ) ,- -- konektor standartní velikosti ( MTCK-S...) včetně protikusu a příslušenství ,- -- miniaturní konektor ( MTCK-MM-X, zástrčka ) ,- -- miniaturní konektor ( MTCK-M...) včetně protikusu a příslušenství ,- -- standartní keramický konektor ( MTCK-CSM-X zástrčka ) ,- D standartní keramický konektor ( včetně protikusu a příslušenství ) ,- D standartní dvojitý konektor ( zástrčka ) A + 230,- D standartní dvojitý konektor - včetně protikusu a příslušenství B + 460,- D Příklad objednacího kódu: MTC11U Legenda: D.. na dotaz u dodavatele Standartní lhůta je 12 dní od data objednání. Kratší ( expresní ) lhůta je možná s příplatkem +15% základní ceny. Cenu a dodání větších sérií stejného provedení konzultujte s dodavatelem. K rychlému dodání jsou i některé průměry termočlánků typu "L" ( Fe-CuNi ) a "N" (NiCrSi-NiSi). Vzhledem k tomu, že nejsou k dispozici ve všech katalogových průměrech, nebyly do katalogu zařazeny. Při objednání snímače se jmenovitou délkou nad 3500mm ( 3,5m ) nás kontaktujte pro výpočet délkové slevy! Související výrobky - náhradní díly - příslušenství - služby: popis datový list / ceník datový list provedení MTC11U DTC11U posuvná šroubení PS ochranné jímky TJ1 návarky NV konektory MK, KO kalibrace snímačů teploty KS T C 1 1 U A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:
