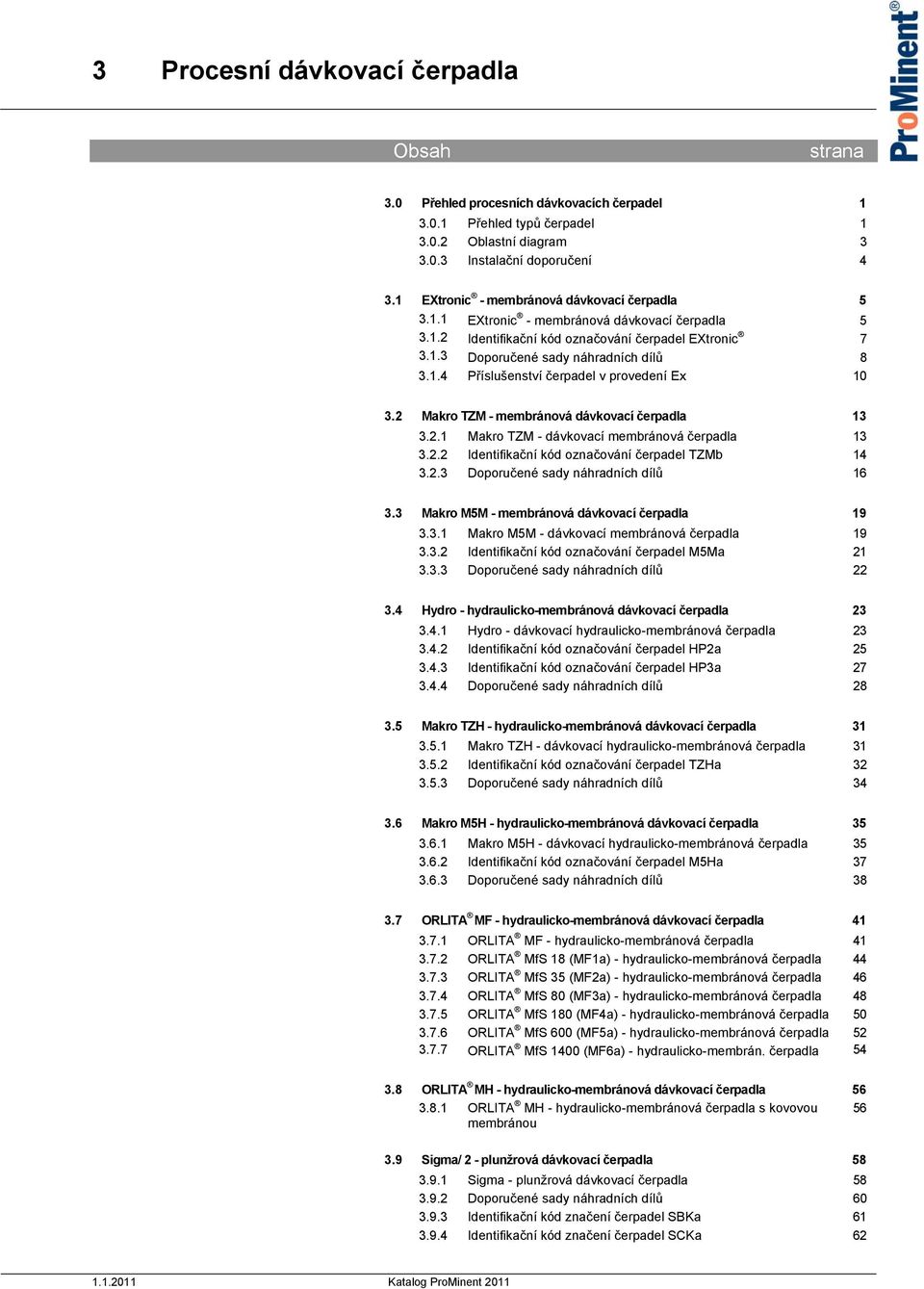

1 3 Obsah strana 3.0 Přehled procesních dávkovacích čerpadel Přehled typů čerpadel Oblastní diagram Instalační doporučení EXtronic - membránová dávkovací čerpadla EXtronic - membránová dávkovací čerpadla Identifikační kód označování čerpadel EXtronic Doporučené sady náhradních dílů Příslušenství čerpadel v provedení Ex Makro TZM - membránová dávkovací čerpadla Makro TZM - dávkovací membránová čerpadla Identifikační kód označování čerpadel TZMb Doporučené sady náhradních dílů Makro M5M - membránová dávkovací čerpadla Makro M5M - dávkovací membránová čerpadla Identifikační kód označování čerpadel M5Ma Doporučené sady náhradních dílů Hydro - hydraulicko-membránová dávkovací čerpadla Hydro - dávkovací hydraulicko-membránová čerpadla Identifikační kód označování čerpadel HP2a Identifikační kód označování čerpadel HP3a Doporučené sady náhradních dílů Makro TZH - hydraulicko-membránová dávkovací čerpadla Makro TZH - dávkovací hydraulicko-membránová čerpadla Identifikační kód označování čerpadel TZHa Doporučené sady náhradních dílů Makro M5H - hydraulicko-membránová dávkovací čerpadla Makro M5H - dávkovací hydraulicko-membránová čerpadla Identifikační kód označování čerpadel M5Ha Doporučené sady náhradních dílů ORLITA MF - hydraulicko-membránová dávkovací čerpadla ORLITA MF - hydraulicko-membránová čerpadla ORLITA MfS 18 (MF1a) - hydraulicko-membránová čerpadla ORLITA MfS 35 (MF2a) - hydraulicko-membránová čerpadla ORLITA MfS 80 (MF3a) - hydraulicko-membránová čerpadla ORLITA MfS 180 (MF4a) - hydraulicko-membránová čerpadla ORLITA MfS 600 (MF5a) - hydraulicko-membránová čerpadla ORLITA MfS 1400 (MF6a) - hydraulicko-membrán. čerpadla ORLITA MH - hydraulicko-membránová dávkovací čerpadla ORLITA MH - hydraulicko-membránová čerpadla s kovovou membránou Sigma/ 2 - plunžrová dávkovací čerpadla Sigma - plunžrová dávkovací čerpadla Doporučené sady náhradních dílů Identifikační kód značení čerpadel SBKa Identifikační kód značení čerpadel SCKa Katalog ProMinent 2011

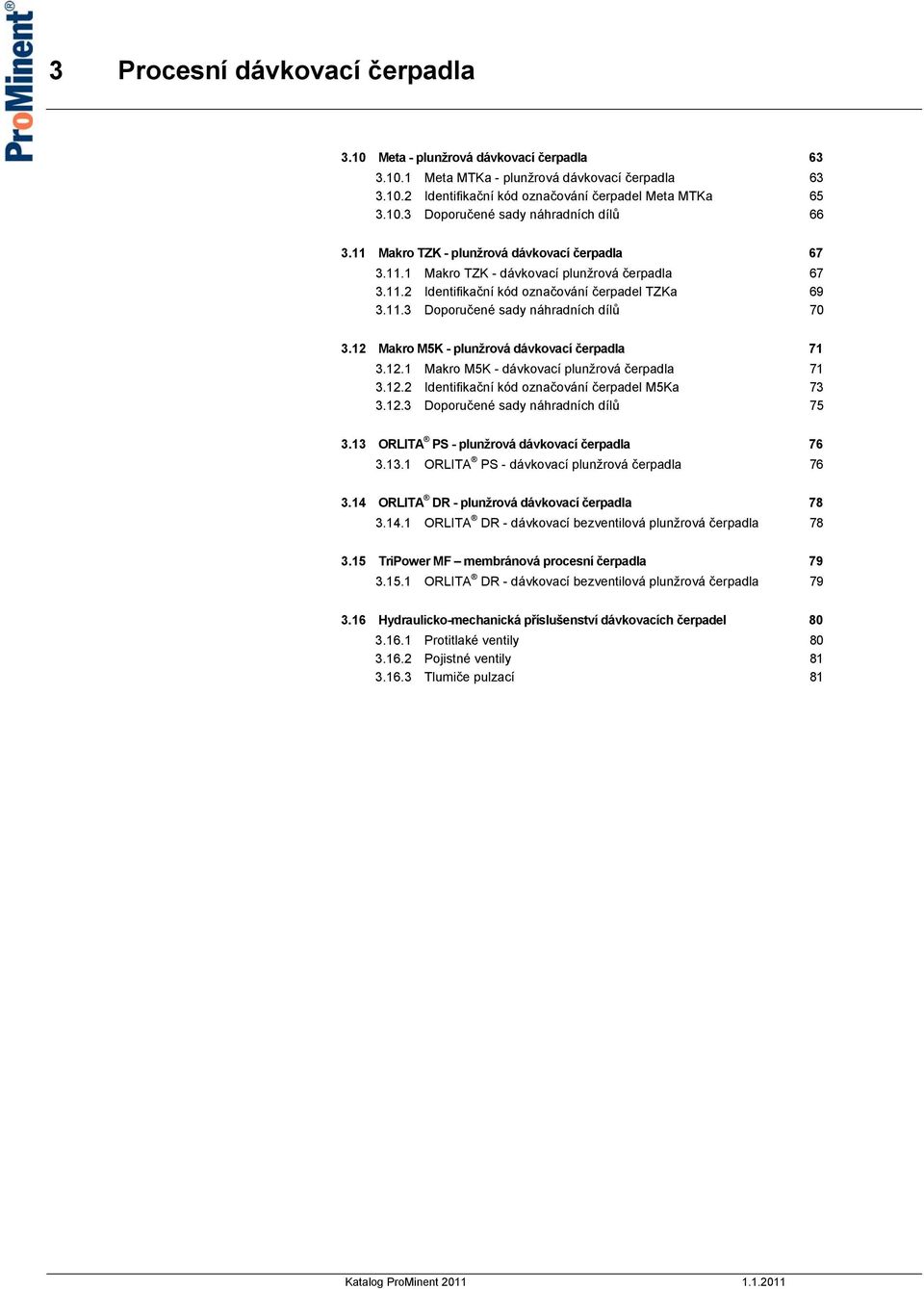

2 Meta - plunžrová dávkovací čerpadla Meta MTKa - plunžrová dávkovací čerpadla Identifikační kód označování čerpadel Meta MTKa Doporučené sady náhradních dílů Makro TZK - plunžrová dávkovací čerpadla Makro TZK - dávkovací plunžrová čerpadla Identifikační kód označování čerpadel TZKa Doporučené sady náhradních dílů Makro M5K - plunžrová dávkovací čerpadla Makro M5K - dávkovací plunžrová čerpadla Identifikační kód označování čerpadel M5Ka Doporučené sady náhradních dílů ORLITA PS - plunžrová dávkovací čerpadla ORLITA PS - dávkovací plunžrová čerpadla ORLITA DR - plunžrová dávkovací čerpadla ORLITA DR - dávkovací bezventilová plunžrová čerpadla TriPower MF membránová procesní čerpadla ORLITA DR - dávkovací bezventilová plunžrová čerpadla Hydraulicko-mechanická příslušenství dávkovacích čerpadel Protitlaké ventily Pojistné ventily Tlumiče pulzací 81 Katalog ProMinent

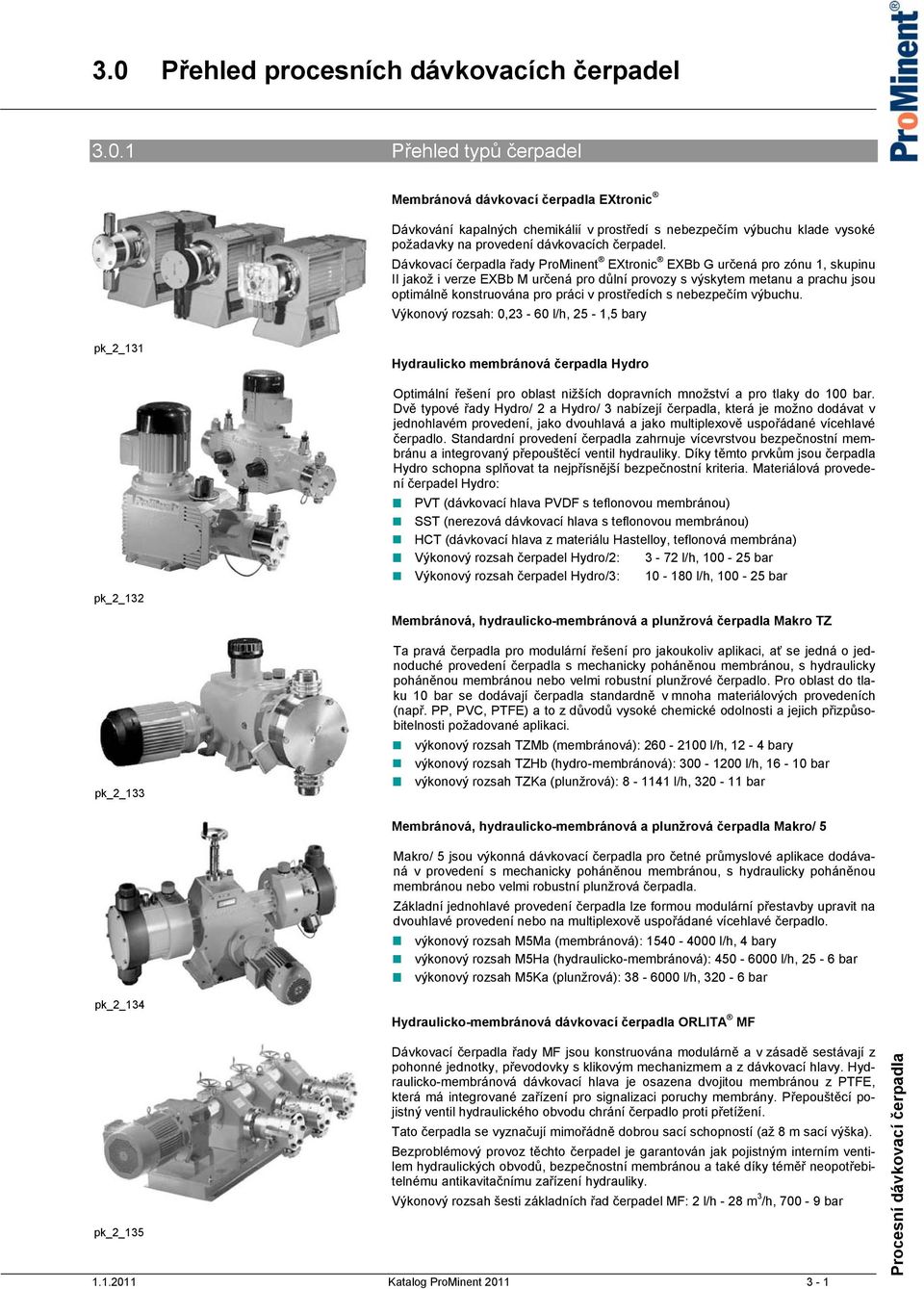

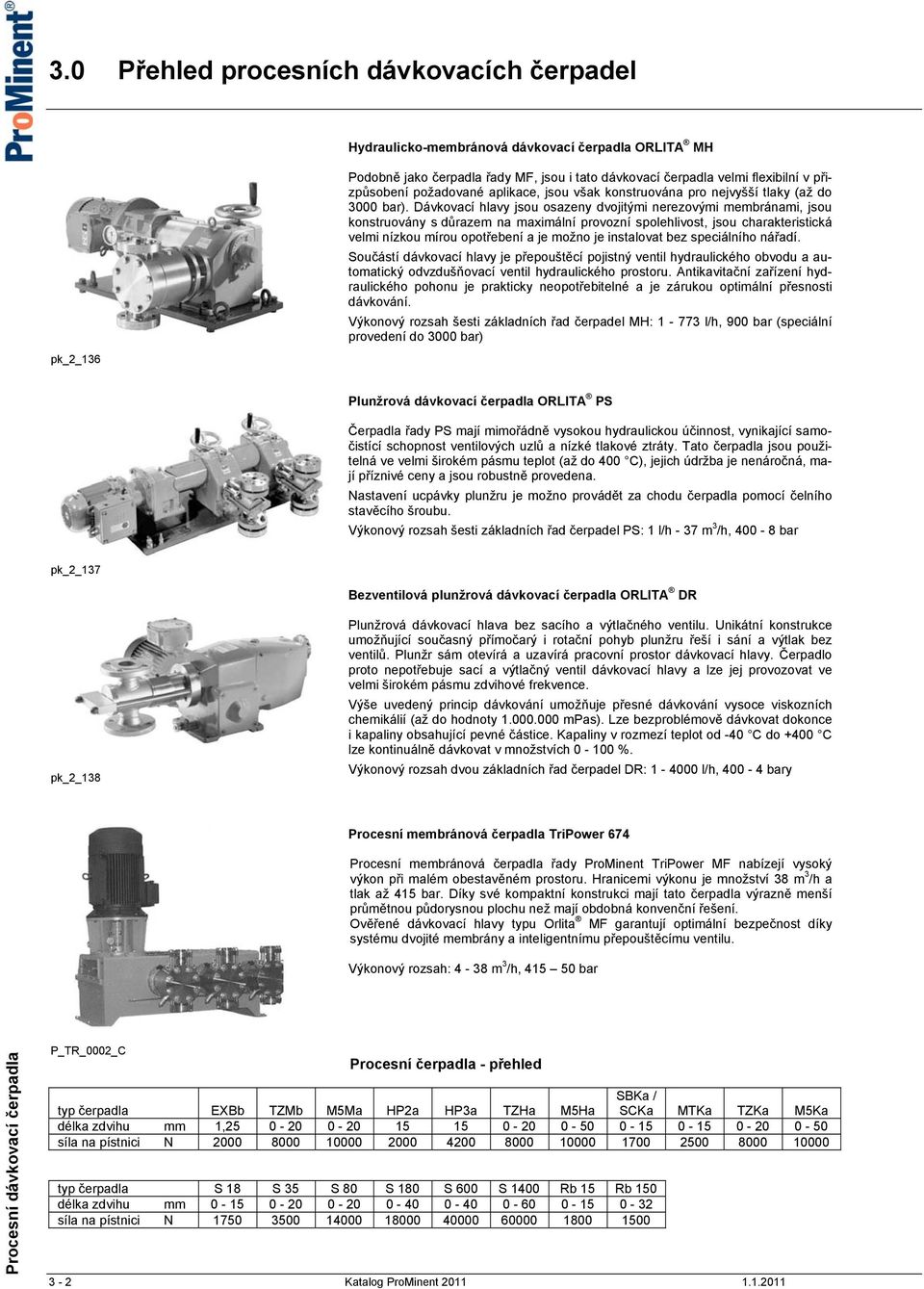

3 3.0 Přehled procesních dávkovacích čerpadel Přehled typů čerpadel Membránová dávkovací čerpadla EXtronic Dávkování kapalných chemikálií v prostředí s nebezpečím výbuchu klade vysoké požadavky na provedení dávkovacích čerpadel. Dávkovací čerpadla řady ProMinent EXtronic EXBb G určená pro zónu 1, skupinu II jakož i verze EXBb M určená pro důlní provozy s výskytem metanu a prachu jsou optimálně konstruována pro práci v prostředích s nebezpečím výbuchu. Výkonový rozsah: 0,23-60 l/h, 25-1,5 bary pk_2_131 Hydraulicko membránová čerpadla Hydro Optimální řešení pro oblast nižších dopravních množství a pro tlaky do 100 bar. Dvě typové řady Hydro/ 2 a Hydro/ 3 nabízejí čerpadla, která je možno dodávat v jednohlavém provedení, jako dvouhlavá a jako multiplexově uspořádané vícehlavé čerpadlo. Standardní provedení čerpadla zahrnuje vícevrstvou bezpečnostní membránu a integrovaný přepouštěcí ventil hydrauliky. Díky těmto prvkům jsou čerpadla Hydro schopna splňovat ta nejpřísnější bezpečnostní kriteria. Materiálová provedení čerpadel Hydro: PVT (dávkovací hlava PVDF s teflonovou membránou) SST (nerezová dávkovací hlava s teflonovou membránou) HCT (dávkovací hlava z materiálu Hastelloy, teflonová membrána) Výkonový rozsah čerpadel Hydro/2: 3-72 l/h, bar Výkonový rozsah čerpadel Hydro/3: l/h, bar pk_2_132 Membránová, hydraulicko-membránová a plunžrová čerpadla Makro TZ pk_2_133 Ta pravá čerpadla pro modulární řešení pro jakoukoliv aplikaci, ať se jedná o jednoduché provedení čerpadla s mechanicky poháněnou membránou, s hydraulicky poháněnou membránou nebo velmi robustní plunžrové čerpadlo. Pro oblast do tlaku 10 bar se dodávají čerpadla standardně v mnoha materiálových provedeních (např. PP, PVC, PTFE) a to z důvodů vysoké chemické odolnosti a jejich přizpůsobitelnosti požadované aplikaci. výkonový rozsah TZMb (membránová): l/h, 12-4 bary výkonový rozsah TZHb (hydro-membránová): l/h, bar výkonový rozsah TZKa (plunžrová): l/h, bar Membránová, hydraulicko-membránová a plunžrová čerpadla Makro/ 5 Makro/ 5 jsou výkonná dávkovací čerpadla pro četné průmyslové aplikace dodávaná v provedení s mechanicky poháněnou membránou, s hydraulicky poháněnou membránou nebo velmi robustní plunžrová čerpadla. Základní jednohlavé provedení čerpadla lze formou modulární přestavby upravit na dvouhlavé provedení nebo na multiplexově uspořádané vícehlavé čerpadlo. výkonový rozsah M5Ma (membránová): l/h, 4 bary výkonový rozsah M5Ha (hydraulicko-membránová): l/h, 25-6 bar výkonový rozsah M5Ka (plunžrová): l/h, bar pk_2_134 Hydraulicko-membránová dávkovací čerpadla ORLITA MF pk_2_135 Dávkovací čerpadla řady MF jsou konstruována modulárně a v zásadě sestávají z pohonné jednotky, převodovky s klikovým mechanizmem a z dávkovací hlavy. Hydraulicko-membránová dávkovací hlava je osazena dvojitou membránou z PTFE, která má integrované zařízení pro signalizaci poruchy membrány. Přepouštěcí pojistný ventil hydraulického obvodu chrání čerpadlo proti přetížení. Tato čerpadla se vyznačují mimořádně dobrou sací schopností (až 8 m sací výška). Bezproblémový provoz těchto čerpadel je garantován jak pojistným interním ventilem hydraulických obvodů, bezpečnostní membránou a také díky téměř neopotřebitelnému antikavitačnímu zařízení hydrauliky. Výkonový rozsah šesti základních řad čerpadel MF: 2 l/h - 28 m 3 /h, bar Katalog ProMinent

4 3.0 Přehled procesních dávkovacích čerpadel Hydraulicko-membránová dávkovací čerpadla ORLITA MH pk_2_136 Podobně jako čerpadla řady MF, jsou i tato dávkovací čerpadla velmi flexibilní v přizpůsobení požadované aplikace, jsou však konstruována pro nejvyšší tlaky (až do 3000 bar). Dávkovací hlavy jsou osazeny dvojitými nerezovými membránami, jsou konstruovány s důrazem na maximální provozní spolehlivost, jsou charakteristická velmi nízkou mírou opotřebení a je možno je instalovat bez speciálního nářadí. Součástí dávkovací hlavy je přepouštěcí pojistný ventil hydraulického obvodu a automatický odvzdušňovací ventil hydraulického prostoru. Antikavitační zařízení hydraulického pohonu je prakticky neopotřebitelné a je zárukou optimální přesnosti dávkování. Výkonový rozsah šesti základních řad čerpadel MH: l/h, 900 bar (speciální provedení do 3000 bar) Plunžrová dávkovací čerpadla ORLITA PS Čerpadla řady PS mají mimořádně vysokou hydraulickou účinnost, vynikající samočistící schopnost ventilových uzlů a nízké tlakové ztráty. Tato čerpadla jsou použitelná ve velmi širokém pásmu teplot (až do 400 C), jejich údržba je nenáročná, mají příznivé ceny a jsou robustně provedena. Nastavení ucpávky plunžru je možno provádět za chodu čerpadla pomocí čelního stavěcího šroubu. Výkonový rozsah šesti základních řad čerpadel PS: 1 l/h - 37 m 3 /h, bar pk_2_137 Bezventilová plunžrová dávkovací čerpadla ORLITA DR pk_2_138 Plunžrová dávkovací hlava bez sacího a výtlačného ventilu. Unikátní konstrukce umožňující současný přímočarý i rotační pohyb plunžru řeší i sání a výtlak bez ventilů. Plunžr sám otevírá a uzavírá pracovní prostor dávkovací hlavy. Čerpadlo proto nepotřebuje sací a výtlačný ventil dávkovací hlavy a lze jej provozovat ve velmi širokém pásmu zdvihové frekvence. Výše uvedený princip dávkování umožňuje přesné dávkování vysoce viskozních chemikálií (až do hodnoty mpas). Lze bezproblémově dávkovat dokonce i kapaliny obsahující pevné částice. Kapaliny v rozmezí teplot od -40 C do +400 C lze kontinuálně dávkovat v množstvích %. Výkonový rozsah dvou základních řad čerpadel DR: l/h, bary Procesní membránová čerpadla TriPower 674 Procesní membránová čerpadla řady ProMinent TriPower MF nabízejí vysoký výkon při malém obestavěném prostoru. Hranicemi výkonu je množství 38 m 3 /h a tlak až 415 bar. Díky své kompaktní konstrukci mají tato čerpadla výrazně menší průmětnou půdorysnou plochu než mají obdobná konvenční řešení. Ověřené dávkovací hlavy typu Orlita MF garantují optimální bezpečnost díky systému dvojité membrány a inteligentnímu přepouštěcímu ventilu. Výkonový rozsah: 4-38 m 3 /h, bar P_TR_0002_C Procesní čerpadla - přehled typ čerpadla EXBb TZMb M5Ma HP2a HP3a TZHa M5Ha SBKa / SCKa MTKa TZKa M5Ka délka zdvihu mm 1, síla na pístnici N typ čerpadla S 18 S 35 S 80 S 180 S 600 S 1400 Rb 15 Rb 150 délka zdvihu mm síla na pístnici N Katalog ProMinent

5 3.0 Přehled procesních dávkovacích čerpadel Oblastní diagram Dopravní výška - tlak (bar) pk_3_07_diagram Dopravní množství (l/h) Detail dávkovací hlavy čerpadla ORLITA MF Dávkovací hlava s hydraulicky poháněnou pracovní membránou. Dvojitá teflonová (PTFE) membrána hermeticky odděluje pracovní prostor dávkovací hlavy, v němž se nachází čerpaná chemikálie od prostoru hydraulického pohonu membrány. 1 vícevrstvá bezpečnostní teflonová (PTFE) membrána 2 ventily se samočistící schopností 3 integrovaný pojistný přepouštěcí ventil 4 antikavitační zařízení hydraulického pohonu 5 odvzdušňovací ventil pk_2_ Katalog ProMinent

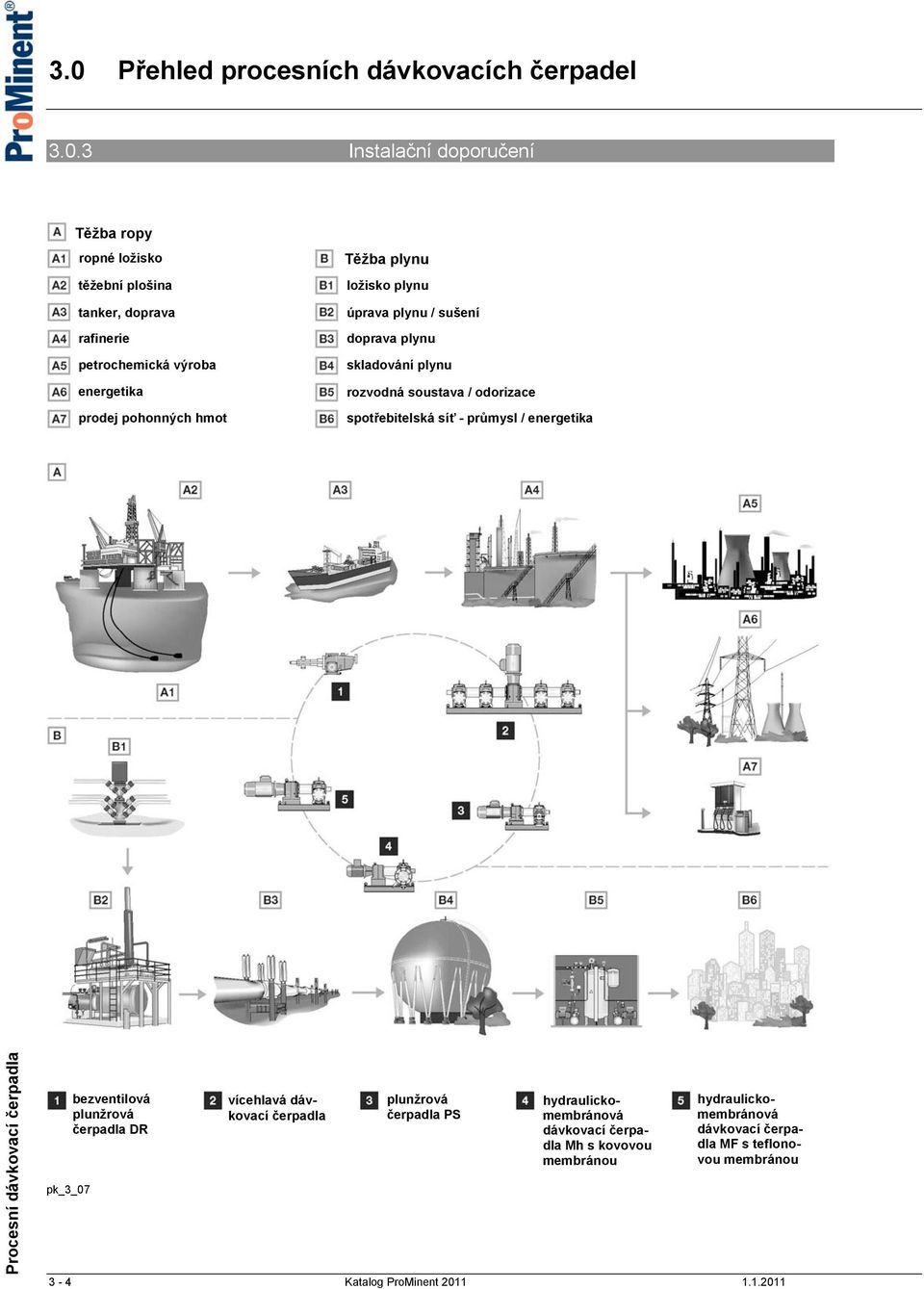

6 3.0 Přehled procesních dávkovacích čerpadel Instalační doporučení Těžba ropy ropné ložisko těžební plošina tanker, doprava rafinerie petrochemická výroba energetika prodej pohonných hmot Těžba plynu ložisko plynu úprava plynu / sušení doprava plynu skladování plynu rozvodná soustava / odorizace spotřebitelská síť - průmysl / energetika pk_3_07 bezventilová plunžrová čerpadla DR vícehlavá dávkovací čerpadla plunžrová čerpadla PS hydraulickomembránová dávkovací čerpadla Mh s kovovou membránou hydraulickomembránová dávkovací čerpadla MF s teflonovou membránou 3-4 Katalog ProMinent

7 3.1 EXtronic - membránová dávkovací čerpadla EXtronic - membránová dávkovací čerpadla Dávkovací čerpadla ProMinent EXtronic jsou určena pro dávkování chemikálií v prostředích s nebezpečím výbuchu a v prostředích s výskytem metanu a prachu. Tato čerpadla jsou certifikována dle nových předpisů EU-EX 94/9/EC (ATEX). pk_1_020 Způsob regulace výkonu ruční řízení délka zdvihu stavitelná v rozmezí 1:10, zdvihová frekvence stavitelná v rozmezí 1:25, celkový rozsah nastavení výkonu 1:250 pk_1_019 Způsob regulace výkonu externí pulzní řízení délka zdvihu stavitelná v rozmezí 1:10, zdvihová frekvence stavitelná v rozmezí % dle počtu příchozích beznapěťových externích impulzů * provozní napětí do 500 V nabízí široké pole použití. Provedení EXBb M určeno pro doly s výskytem metanu. pohonná solenoidová jednotka je doplněna dávkovacími hlavami stejnými, jaké jsou použity na čerpadlech řady gamma. Provedení SB je vhodné pro dávkování hořlavin. regulační verze externí pulzní řízení, analogové řízení a beznapěťové vypínání/zapínání jsou dodávány i v provedení s jiskrovou bezpečností dle EN typy 2501 SSM/SBM mají signalizaci poruchy membrány, důležité např. pro použití při odorizaci plynu Výkonový rozsah od 0,19 l/h do 60 l/h s protitlakem do 25 bar. Čerpadla ProMinent EXtronic odpovídají svou konstrukcí a provedením evropským předpisům EN / pro nevýbušné provedení uzávěru. Jsou provedena v nejvyšší třídě tohoto typu ochrany. Tyto předpisy jsou uznávány i v mnoha zemích mimo EU. Pohonný solenoid a řídící jednotka jsou umístěny uvnitř tělesa čerpadla. Vše odpovídá předpisům DIN a má krytí IP65 i při otevřeném čelním krytu ovládacího panelu (6 prachotěsnost, 5 proti tryskající vodě) Dávkovací hlavy jsou vyráběny z materiálů akrylik, polypropylen, PTFE-teflon a nerez Provedení SB je určeno pro dávkování hořlavých kapalin. Pracovní membrány typu DEVELOPAN jsou provedeny jako vícevrstvé s povrchovou vrstvou z teflonu. Samonasávací dávkovací hlavy jsou určeny pro dávkování kapalin s tendencí vytvářet plyny nebo páry a jsou dodávány v provedení akrylik (NS) a PVC (PS). Ovládací manuální knoflík mikrometrického nastavování délky zdvihu zaručuje velmi vysokou přesnost reprodukovatelnosti dávkování. K dispozici je rovněž řada doplňků a příslušenství. pk_1_018 EXBb G čerpadla pro použití v prostředí s nebezpečím výbuchu provedení EEx [i, a] d IIC T6 EEx - nevýbušné zařízení odpovídající evropským normám [i, a] - regulační vstup jiskrově bezpečný při výskytu dvou nesouvisejících poruch d - pevný závěr IIC - zařízení pro prostory s nebezpečím výbuchu jiné než doly s výskytem metanu a prachu, podskupina IIC (zahrnuje i podskupiny IIA, IIB) T6 - teplotní třída vhodné pro plyny a páry s teplotou vznícení >85 C Způsob regulace výkonu analogové řízení délka zdvihu stavitelná v rozmezí 1:10, zdvihová frekvence stavitelná v rozmezí % dle analogového signálu 0/4 20 ma * * kabel pro napájení a kabel pro externí řízení jsou již zapojeny do čerpadla. Detailní instrukce jsou uvedeny v provozním předpisu čerpadla EXBb M čerpadla pro použití v dolech s výskytem metanu provedení EEx d I/II C T6 EEx - nevýbušné zařízení odpovídající evropským normám d - pevný závěr IC - zařízení pro podzemní doly s výskytem metanu a prachu IIC - zařízení pro prostory s nebezpečím výbuchu jiné než doly s výskytem metanu a prachu, podskupina IIC (zahrnuje i podskupiny IIA, IIB) T6 - teplotní třída vhodné pro plyny a páry s teplotou vznícení >85 C, je to nejvyšší teplotní třída a zahrnuje třídy T1 T Katalog ProMinent

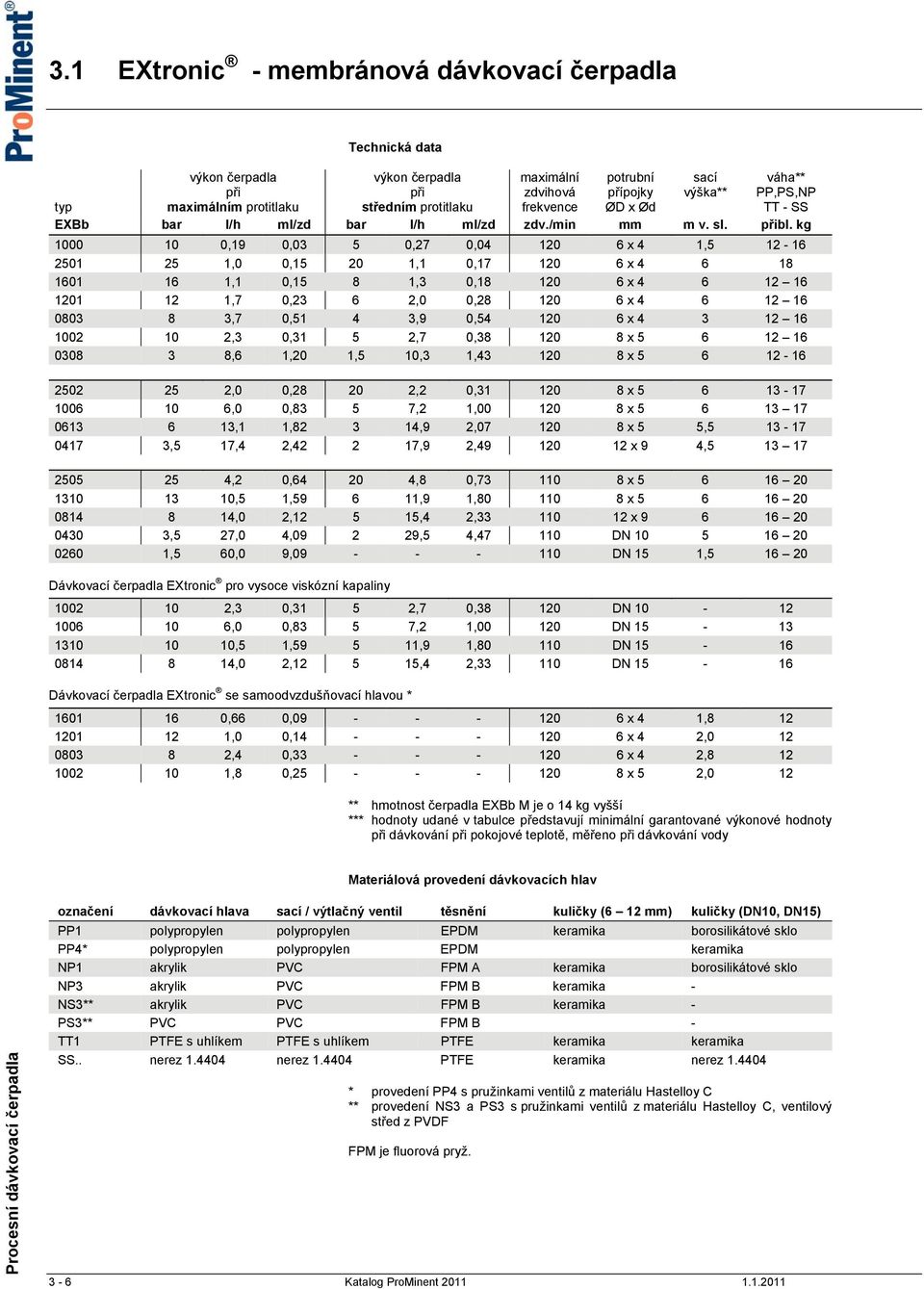

8 3.1 EXtronic - membránová dávkovací čerpadla Technická data výkon čerpadla při výkon čerpadla při maximální zdvihová potrubní přípojky sací výška** váha** PP,PS,NP typ maximálním protitlaku středním protitlaku frekvence ØD x Ød TT - SS EXBb bar l/h ml/zd bar l/h ml/zd zdv./min mm m v. sl. přibl. kg ,19 0,03 5 0,27 0, x 4 1, ,0 0, ,1 0, x ,1 0,15 8 1,3 0, x ,7 0,23 6 2,0 0, x ,7 0,51 4 3,9 0, x ,3 0,31 5 2,7 0, x ,6 1,20 1,5 10,3 1, x ,0 0, ,2 0, x ,0 0,83 5 7,2 1, x ,1 1, ,9 2, x 5 5, ,5 17,4 2, ,9 2, x 9 4, ,2 0, ,8 0, x ,5 1, ,9 1, x ,0 2, ,4 2, x ,5 27,0 4, ,5 4, DN ,5 60,0 9, DN 15 1, Dávkovací čerpadla EXtronic pro vysoce viskózní kapaliny ,3 0,31 5 2,7 0, DN ,0 0,83 5 7,2 1, DN ,5 1, ,9 1, DN ,0 2, ,4 2, DN Dávkovací čerpadla EXtronic se samoodvzdušňovací hlavou * ,66 0, x 4 1, ,0 0, x 4 2, ,4 0, x 4 2, ,8 0, x 5 2,0 12 ** hmotnost čerpadla EXBb M je o 14 kg vyšší *** hodnoty udané v tabulce představují minimální garantované výkonové hodnoty při dávkování při pokojové teplotě, měřeno při dávkování vody Materiálová provedení dávkovacích hlav označení dávkovací hlava sací / výtlačný ventil těsnění kuličky (6 12 mm) kuličky (DN10, DN15) PP1 polypropylen polypropylen EPDM keramika borosilikátové sklo PP4* polypropylen polypropylen EPDM keramika NP1 akrylik PVC FPM A keramika borosilikátové sklo NP3 akrylik PVC FPM B keramika - NS3** akrylik PVC FPM B keramika - PS3** PVC PVC FPM B - TT1 PTFE s uhlíkem PTFE s uhlíkem PTFE keramika keramika SS.. nerez nerez PTFE keramika nerez * provedení PP4 s pružinkami ventilů z materiálu Hastelloy C ** provedení NS3 a PS3 s pružinkami ventilů z materiálu Hastelloy C, ventilový střed z PVDF FPM je fluorová pryž. 3-6 Katalog ProMinent

9 3.1 EXtronic - membránová dávkovací čerpadla Identifikační kód označování čerpadel EXtronic Dávkovací čerpadla řady ProMinent EXtronic, verze b EXBb provedení pro prostředí: G pro prostředí s nebezpečím výbuchu, skupina II, kategorie 2G M pro doly s výskytem metanu, skupina I, kategorie M2 typ: 1000 výkon: 10 bar 0,19 l/h bar 1,0 l/h (pouze v provedení SSM a SBM) bar 1,1 l/h bar 1,7 l/h bar 3,7 l/h bar 2,3 l/h bary 8,6 l/h bar 2,0 l/h (pouze v provedení SS a SB) bar 6,0 l/h bar 13,1 l/h bary 17,4 l/h bar 4,2 l/h (pouze v provedení SS a SB) bar 10,5 l/h (pouze v provedení NP, PP4, SS a SB) bar 14,0 l/h bary 27,0 l/h bary 60,0 l/h materiálové provedení dávkovací hlavy: PP1 polypropylen, s odvzdušněním, těsnění EPDM PP4 polypropylen, bez odvzdušnění, těsnění EPDM, verze HV - High Viscosity, ventilové pružinky Hastelloy C (pouze velikosti 1002, 1006, 1301 a 0814) NP1 akrylik, s odvzdušněním, těsnění FPM A NP3 akrylik, s odvzdušněním, těsnění FPM B NS3 akrylik, samoodvzdušňovací, těsnění FPM B (pouze velikosti 1601, 1201, 0803 a 1002) PS3 PVC, samoodvzdušňovací, těsnění FPM B (pouze velikosti 1601, 1201, 0803 a 1002) TT1 PTFE + 25% uhlíku, těsnění teflon (PTFE) SS1 nerez 1.404, se svěrným uchycením potrubí, těsnění PTFE SS2 nerez, s vnitřním závity NPT ¼, těsnění PTFE SB1 nerez, s vnitřním závity ISO 7 Rp¼. Pro 0260 závit ½ ; těsnění PTFE (SB1-pro hořlaviny) SSM jako SS1, s čidlem poruchy membrány, pouze pro 2501 SBM jako SB1, s čidlem poruchy membrány, pouze pro 2501 pružinky ventilů: 0 bez ventilových pružinek 1 se 2 pružinkami 0,1 bar, materiál nerez napájení el. proudem: A 230 V, 50/60 Hz, kabel 5m volný konec B 115 V, 50/60 Hz, kabel 5m volný konec E 500 V, 50/60 Hz, kabel 5m volný konec regulace výkonu: 0 ruční nastavení zdvihové frekvence na čerpadle 1 externím pulzním signálem 2 analogovým signálem 0 20 ma 3 analogovým signálem 4 20 ma 4 externím pulzním signálem, jiskrová bezpečnost (i,a) 5 analogovým signálem 0 20 ma, jiskrová bezpečnost (i,a) 6 analogovým signálem 4 20 ma, jiskrová bezpečnost (i,a) 7 ruční nastavení zdvihové frekvence + funkce pauza 8 ruční nastavení zdvihové frekvence + funkce pauza, jiskrová bezpečnost (i,a) provedení regulace výkonu: 0 potenciometr (pouze pro způsob regulace výkonu. 0, 7, 8) 1 tlačítko maximální zdvihové frekvence (pouze pro typ ovládání 1-6) 2 spínač maximální zdvihové frekvence (pouze pro typ ovládání 1-6) certifikace: 0 BVS Evropa/ V, německy 1 BVS Evropa/ V, anglicky 2 FM USA/ / anglicky 3 CSA Kanada/ V, anglicky Katalog ProMinent

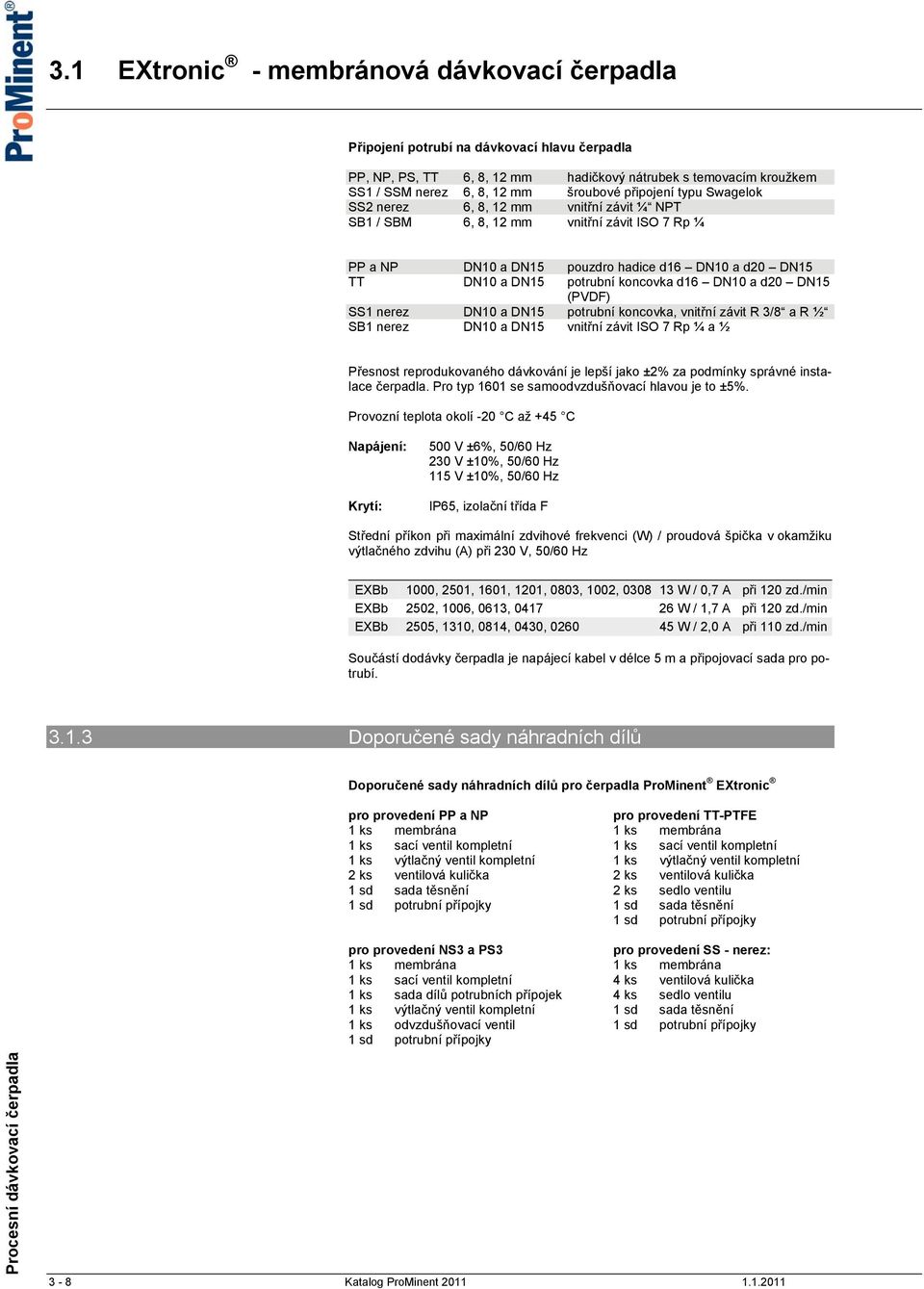

10 3.1 EXtronic - membránová dávkovací čerpadla Připojení potrubí na dávkovací hlavu čerpadla PP, NP, PS, TT 6, 8, 12 mm hadičkový nátrubek s temovacím kroužkem SS1 / SSM nerez 6, 8, 12 mm šroubové připojení typu Swagelok SS2 nerez 6, 8, 12 mm vnitřní závit ¼ NPT SB1 / SBM 6, 8, 12 mm vnitřní závit ISO 7 Rp ¼ PP a NP DN10 a DN15 pouzdro hadice d16 DN10 a d20 DN15 TT DN10 a DN15 potrubní koncovka d16 DN10 a d20 DN15 (PVDF) SS1 nerez DN10 a DN15 potrubní koncovka, vnitřní závit R 3/8 a R ½ SB1 nerez DN10 a DN15 vnitřní závit ISO 7 Rp ¼ a ½ Přesnost reprodukovaného dávkování je lepší jako ±2% za podmínky správné instalace čerpadla. Pro typ 1601 se samoodvzdušňovací hlavou je to ±5%. Provozní teplota okolí -20 C až +45 C Napájení: Krytí: 500 V ±6%, 50/60 Hz 230 V ±10%, 50/60 Hz 115 V ±10%, 50/60 Hz IP65, izolační třída F Střední příkon při maximální zdvihové frekvenci (W) / proudová špička v okamžiku výtlačného zdvihu (A) při 230 V, 50/60 Hz EXBb 1000, 2501, 1601, 1201, 0803, 1002, W / 0,7 A při 120 zd./min EXBb 2502, 1006, 0613, W / 1,7 A při 120 zd./min EXBb 2505, 1310, 0814, 0430, W / 2,0 A při 110 zd./min Součástí dodávky čerpadla je napájecí kabel v délce 5 m a připojovací sada pro potrubí Doporučené sady náhradních dílů Doporučené sady náhradních dílů pro čerpadla ProMinent EXtronic pro provedení PP a NP pro provedení TT-PTFE 1 ks membrána 1 ks membrána 1 ks sací ventil kompletní 1 ks sací ventil kompletní 1 ks výtlačný ventil kompletní 1 ks výtlačný ventil kompletní 2 ks ventilová kulička 2 ks ventilová kulička 1 sd sada těsnění 2 ks sedlo ventilu 1 sd potrubní přípojky 1 sd sada těsnění 1 sd potrubní přípojky pro provedení NS3 a PS3 pro provedení SS - nerez: 1 ks membrána 1 ks membrána 1 ks sací ventil kompletní 4 ks ventilová kulička 1 ks sada dílů potrubních přípojek 4 ks sedlo ventilu 1 ks výtlačný ventil kompletní 1 sd sada těsnění 1 ks odvzdušňovací ventil 1 sd potrubní přípojky 1 sd potrubní přípojky 3-8 Katalog ProMinent

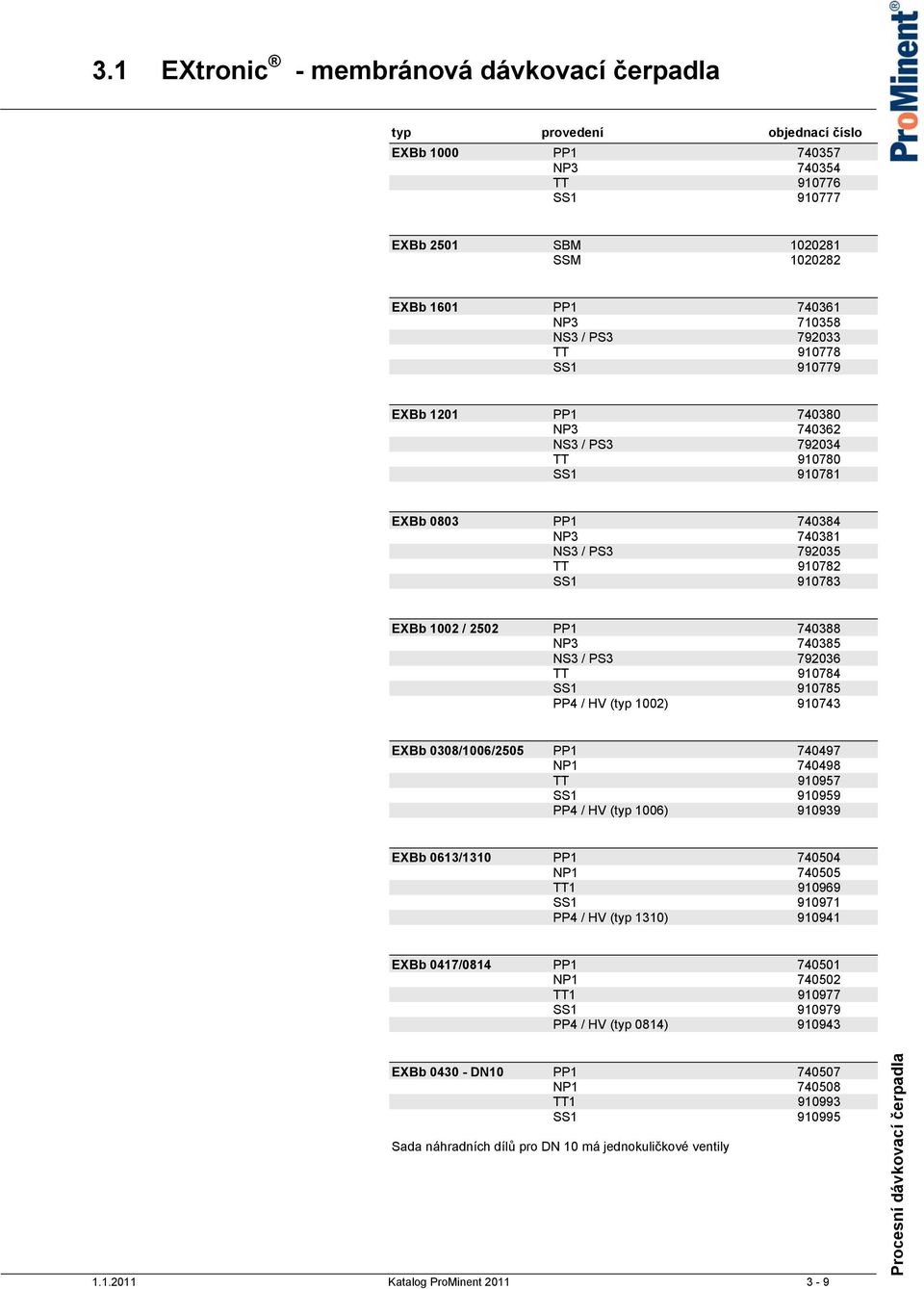

11 3.1 EXtronic - membránová dávkovací čerpadla typ provedení objednací číslo EXBb 1000 PP NP TT SS EXBb 2501 SBM SSM EXBb 1601 PP NP NS3 / PS TT SS EXBb 1201 PP NP NS3 / PS TT SS EXBb 0803 PP NP NS3 / PS TT SS EXBb 1002 / 2502 PP NP NS3 / PS TT SS PP4 / HV (typ 1002) EXBb 0308/1006/2505 PP NP TT SS PP4 / HV (typ 1006) EXBb 0613/1310 PP NP TT SS PP4 / HV (typ 1310) EXBb 0417/0814 PP NP TT SS PP4 / HV (typ 0814) EXBb DN10 PP NP TT SS Sada náhradních dílů pro DN 10 má jednokuličkové ventily Katalog ProMinent

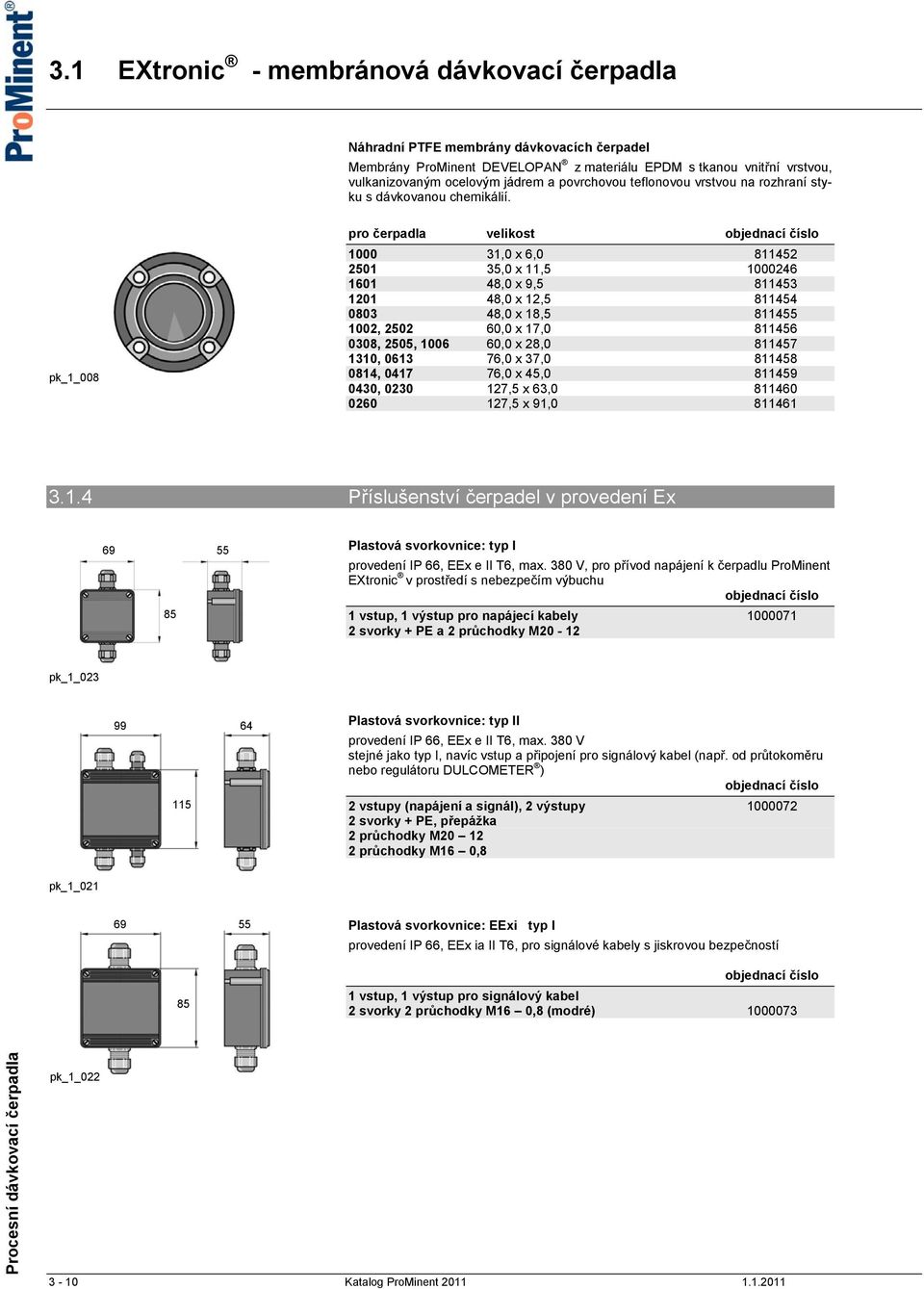

12 3.1 EXtronic - membránová dávkovací čerpadla Náhradní PTFE membrány dávkovacích čerpadel Membrány ProMinent DEVELOPAN z materiálu EPDM s tkanou vnitřní vrstvou, vulkanizovaným ocelovým jádrem a povrchovou teflonovou vrstvou na rozhraní styku s dávkovanou chemikálií. pk_1_008 pro čerpadla velikost objednací číslo ,0 x 6, ,0 x 11, ,0 x 9, ,0 x 12, ,0 x 18, , ,0 x 17, , 2505, ,0 x 28, , ,0 x 37, , ,0 x 45, , ,5 x 63, ,5 x 91, Příslušenství čerpadel v provedení Ex Plastová svorkovnice: typ I provedení IP 66, EEx e II T6, max. 380 V, pro přívod napájení k čerpadlu ProMinent EXtronic v prostředí s nebezpečím výbuchu objednací číslo 1 vstup, 1 výstup pro napájecí kabely svorky + PE a 2 průchodky M20-12 pk_1_ Plastová svorkovnice: typ II provedení IP 66, EEx e II T6, max. 380 V stejné jako typ I, navíc vstup a připojení pro signálový kabel (např. od průtokoměru nebo regulátoru DULCOMETER ) objednací číslo 2 vstupy (napájení a signál), 2 výstupy svorky + PE, přepážka 2 průchodky M průchodky M16 0,8 pk_1_ Plastová svorkovnice: EExi typ I provedení IP 66, EEx ia II T6, pro signálové kabely s jiskrovou bezpečností 85 objednací číslo 1 vstup, 1 výstup pro signálový kabel 2 svorky 2 průchodky M16 0,8 (modré) pk_1_ Katalog ProMinent

13 3.1 EXtronic - membránová dávkovací čerpadla Sací ventily nerezové , provedení SB Rp 1/4 Rp 1/2 s filtrem a kuličkou, konstruovány pro hořlavé kapaliny materiály: / / PTFE / keramika typ objednací číslo přípojka ISO 7 Rp ¼, SB verze pro čerp. EXtronic (pk_1_031) přípojka ISO 7 Rp ½, SB verze pro čerp. EXtronic (pk_1_030) pk_1_031 R 1/2 SW 32 pk_1_030 Injekční ventily nerezové , provedení SB s pružinou a kuličkou, konstruovány pro hořlavé kapaliny materiály: / / Hastelloy C /PTFE / keramika typ objednací číslo přípojka ISO 7 Rp ¼ - R ½, otevírací tlak 0,5 bar (pk_1_032_2) přípojka ISO 7 Rp ½ - R ½, otevírací tlak 0,5 bar (pk_1_027) R 1/2 Protitlaký stavitelný ventil, provedení SB A 44 materiály: / membrána PTFE, přípojky ISO 7 Rp 1/4 typ objednací číslo Rp 1/2 provozní rozsah 1 10 bar, uzavřené provedení pro hořlavé kapaliny, ISO Rp 1/4 (pk_1_029) Rp 1/4 SW 24 určen pro vytvoření dostatečného protitlaku na čerpadlo pro přesné dávkování do volna, tam kde protitlak kolísá pod 1 bar nebo při negativní dopravní výšce. Může být rovněž použit jako pojistný ventil. pk_1_032_2 pk_1_027 Rp 1/4 79 Teflonové dávkovací hadičky - PTFE plněno uhlíkem, povrchový odpor <10 7 Ω materiál délka vnější x vnitřní Ø pracovní tlak* objednací číslo PTFE volná délka 6 x 4 mm 12 bar PTFE volná délka 8 x 5 mm 16 bar PTFE volná délka 12 x 9 mm 9 bar * - povolený pracovní tlak při teplotě 20 C dle DIN EN ISO 7751, s nutností tlakové rezervy ve výši zhruba ¼ max. tlaku na chemickou odolnost a správnosti provedení instalace sací větve 53 Další příslušenství jako jsou sací ventily, injekční ventily a protitlaké ventily v různých materiálových provedeních jsou stejné jako pro dávkovací čerpadla řady gamma a v případě DN 15 jako pro čerpadla Vario (kapitola 2.14). pk_1_ Katalog ProMinent

14 3.1 EXtronic - membránová dávkovací čerpadla Závitové nerezové přechodky systém Swagelok, nerez třídy SS 316 (1.4401) při připojení nerezových potrubí na čerpadla a ventily s vnitřními závity a pro čerpadla verze SB. pk_1_028 objednací číslo 6 mm ISO 7 R ¼ mm ISO 7 R ¼ mm ISO 7 R ¼ mm ISO 7 R ½ Katalog ProMinent

15 3.2 Makro TZM - membránová dávkovací čerpadla Makro TZM - dávkovací membránová čerpadla Dávkovací čerpadla ProMinent Makro TZMb jsou membránová dávkovací čerpadla poháněná, ve standardním provedení, elektromotorem o výkonu 0,75 kw, 230/400 V, krytí IP 55, třída vinutí F. Délka zdvihu membrány je stavitelná pomocí posuvného mechanizmu od 0-10 mm s přesností nastavení 0,5 %. Převodovka čerpadla (5 velikostí) je uložena v litinové skříni chráněné pryskyřicovými nátěry odolnými vůči mořské vodě. Dávkovací hlavy jsou vyráběny v různých materiálových verzích, aby byla pokryta potřeba dávkování všech druhů chemikálií. Sací výška čerpadla závisí na viskozitě a hustotě čerpané kapaliny, na dimenzích sacího potrubí a na zdvihové frekvenci membrány. Přesnost dávkování je lepší jako ±2 % při opětovném nastavení stejné polohy mechanizmu za předpokladu řádné instalace dávkovacího souboru, a v rozmezí nastavení délky zdvihu % (viz provozní předpisy čerpadla). Je doporučeno všechny motory čerpadel chránit odpovídajícím jističem proti přetížení. Přídavná jednotka Makro TZMbA pk_2_012 TZMbH TZMbA Dávkovací čerpadlo ProMinent Makro TZMb může být doplněno o přídavnou jednotku a vzniká tím duplexové nebo triplexové provedení podle počtu přidaných jednotek (lze přidat i více hlav a čerpadlo potom provozovat při sníženém protitlaku). Toto multiplexové uspořádání lze provést i až v místě instalace jednoduchou konverzí. Přídavná jednotka TZMbA má všechna nezbytná příslušenství. Základní jednotka TZMbH může být v případě potřeby osazena výkonnějším motorem, který svým výkonem odpovídá hydraulickému výkonu multiplexového uspořádání čerpadla. V případě multiplexového uspořádání je třeba osadit jednotlivé jednotky na společnou základovou desku. Dvojhlavé provedení - Makro TZMbD / TZMbB pk_2_013 Dvojhlavá verze dávkovacího čerpadla ProMinent Makro TZMb je podobná jednohlavému provedení, má však dvě protiběžné dávkovací hlavy. Obě dávkovací hlavy jsou poháněny jednou převodovkou a jejich pracovní režim je vyvážený (jedna nasává, druhá vytlačuje). TZMbB Regulace výkonu čerpadel Makro TZMb Nastavení délky zdvihu pomocí servomotoru / servosystému Servomotor nastavení délky zdvihu motor pro nastavování délky zdvihu membrány čerpadla, stavěcí čas přibližně 1 vteřina pro 1 % délky zdvihu. Motor je osazen 2 limitními spínači minimální a maximální polohy, zpětněvazebním potenciometrem 1 kω, má krytí IP 54, napájení 230 V (± 10 %), 50/60 Hz, 40 W. Součástí dodávky je mechanická indikace délky zdvihu. Servomotor lze dodat v případě potřeby i v jiném provedení (jiné napájení, jiné krytí, nevýbušnost). pk_2_014 Servosystém nastavení délky zdvihu Servosystém sestává ze servomotoru a z integrovaného mikroprocesoru umožňujícího přijímat analogový řídící signál typu 0/4-20 ma. Technické parametry servosystému jsou shodné s parametry servomotoru. Obsahuje vstup analogového signálu 0/4-20 ma odpovídající zdvihu %. Přepínač pro volbu manuálního ovládání z místa nebo pro automatického dálkového řízení analogovým signálem. Spínač pro nastavování délky zdvihu při provozu v režimu manuálního ovládání. Výstup signálu 0/4-20 ma pro indikaci polohy nastavení membrány. pk_2_103 Elektromotor pro otáčkovou regulaci se zabudovaným frekvenčním měničem (viz identifikační kod označování, písmeno V) Napájení 1 fázové, 230 V, 50/60 Hz, 1,5 kw (str. 2-51) Externí regulace signálem 0/4 20 ma (pk_2_103) Systém pro otáčkovou regulaci v kovové skříni (viz identifikační kod označování, písmeno Z) Systém pro otáčkovou regulaci zahrnuje samostatný frekvenční měnič a elektromotor pro otáčkovou regulaci 1,5 kw (str. 2-51) Katalog ProMinent

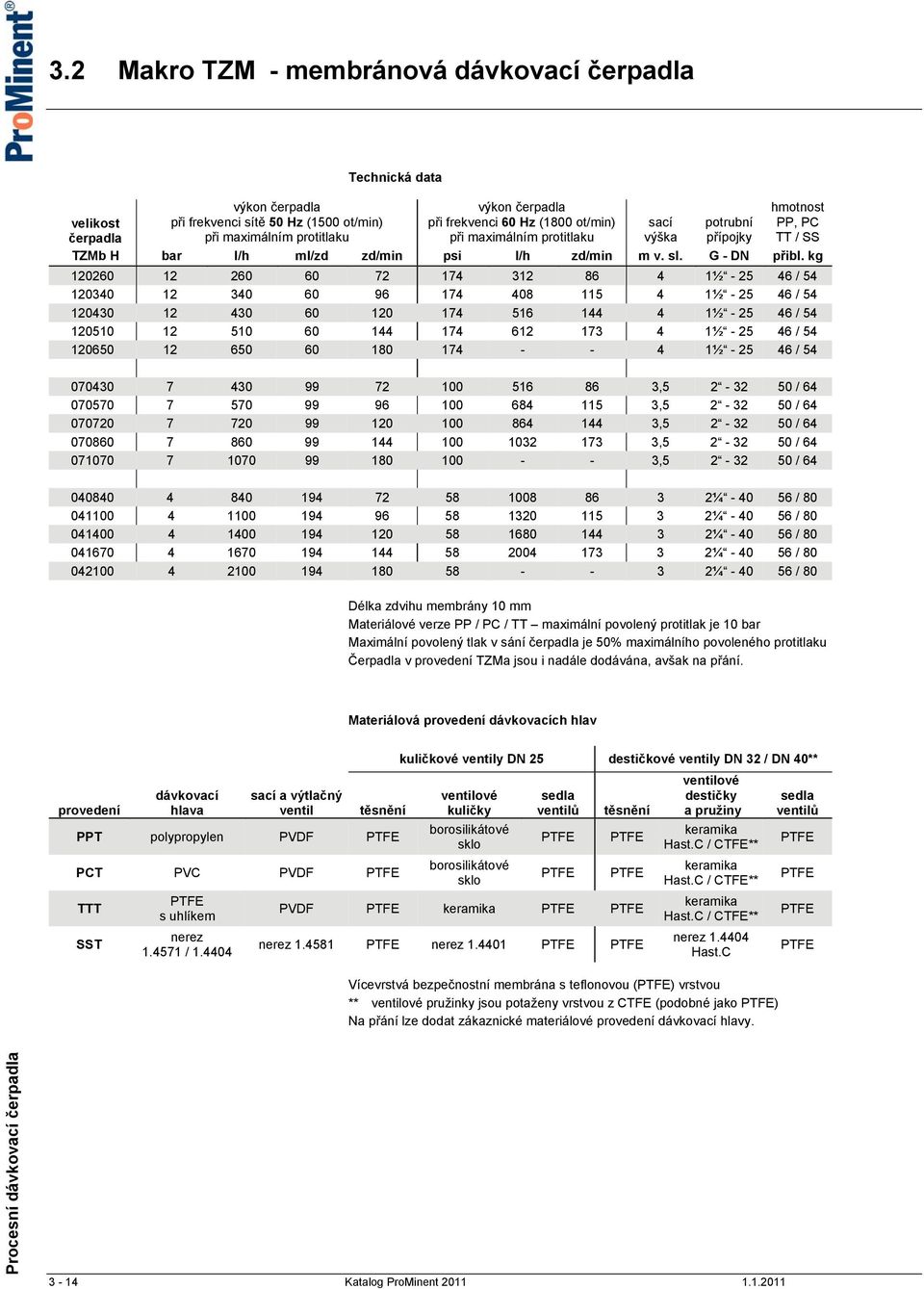

16 3.2 Makro TZM - membránová dávkovací čerpadla Technická data velikost čerpadla výkon čerpadla při frekvenci sítě 50 Hz (1500 ot/min) při maximálním protitlaku výkon čerpadla při frekvenci 60 Hz (1800 ot/min) při maximálním protitlaku sací výška potrubní přípojky hmotnost PP, PC TT / SS TZMb H bar l/h ml/zd zd/min psi l/h zd/min m v. sl. G - DN přibl. kg ½ / ½ / ½ / ½ / ½ / , / , / , / , / , / ¼ / ¼ / ¼ / ¼ / ¼ / 80 Délka zdvihu membrány 10 mm Materiálové verze PP / PC / TT maximální povolený protitlak je 10 bar Maximální povolený tlak v sání čerpadla je 50% maximálního povoleného protitlaku Čerpadla v provedení TZMa jsou i nadále dodávána, avšak na přání. Materiálová provedení dávkovacích hlav provedení dávkovací hlava sací a výtlačný ventil těsnění PPT polypropylen PVDF PTFE PCT PVC PVDF PTFE TTT SST PTFE s uhlíkem nerez / kuličkové ventily DN 25 destičkové ventily DN 32 / DN 40** ventilové kuličky borosilikátové sklo borosilikátové sklo sedla ventilů PTFE PTFE těsnění PTFE PTFE PVDF PTFE keramika PTFE PTFE nerez PTFE nerez PTFE PTFE ventilové destičky a pružiny keramika Hast.C / CTFE** keramika Hast.C / CTFE** keramika Hast.C / CTFE** nerez Hast.C Vícevrstvá bezpečnostní membrána s teflonovou (PTFE) vrstvou ** ventilové pružinky jsou potaženy vrstvou z CTFE (podobné jako PTFE) Na přání lze dodat zákaznické materiálové provedení dávkovací hlavy. sedla ventilů PTFE PTFE PTFE PTFE 3-14 Katalog ProMinent

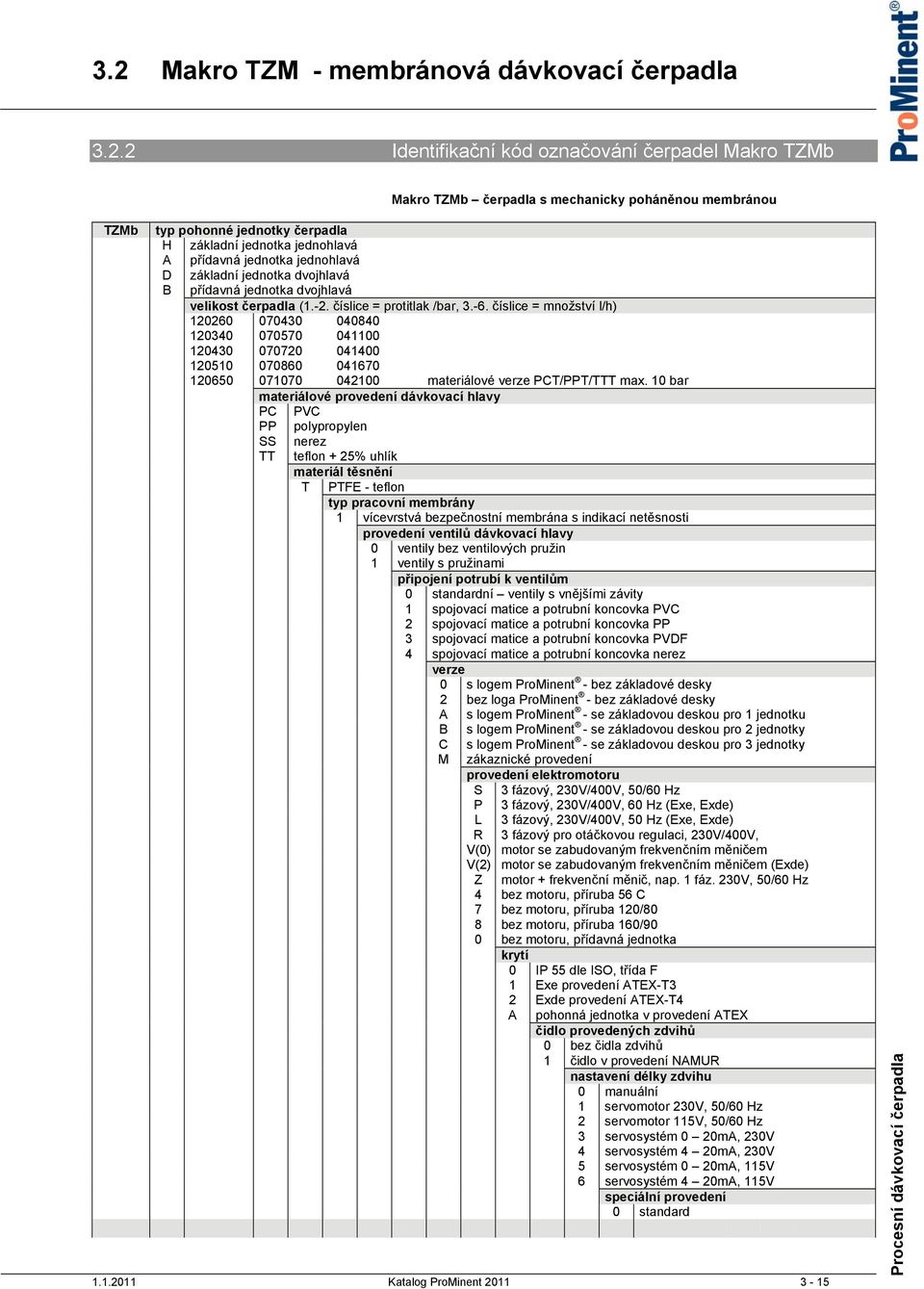

17 3.2 Makro TZM - membránová dávkovací čerpadla Identifikační kód označování čerpadel Makro TZMb Makro TZMb čerpadla s mechanicky poháněnou membránou TZMb typ pohonné jednotky čerpadla H základní jednotka jednohlavá A přídavná jednotka jednohlavá D základní jednotka dvojhlavá B přídavná jednotka dvojhlavá velikost čerpadla (1.-2. číslice = protitlak /bar, číslice = množství l/h) materiálové verze PCT/PPT/TTT max. 10 bar materiálové provedení dávkovací hlavy PC PVC PP polypropylen SS nerez TT teflon + 25% uhlík materiál těsnění T PTFE - teflon typ pracovní membrány 1 vícevrstvá bezpečnostní membrána s indikací netěsnosti provedení ventilů dávkovací hlavy 0 ventily bez ventilových pružin 1 ventily s pružinami připojení potrubí k ventilům 0 standardní ventily s vnějšími závity 1 spojovací matice a potrubní koncovka PVC 2 spojovací matice a potrubní koncovka PP 3 spojovací matice a potrubní koncovka PVDF 4 spojovací matice a potrubní koncovka nerez verze 0 s logem ProMinent - bez základové desky 2 bez loga ProMinent - bez základové desky A s logem ProMinent - se základovou deskou pro 1 jednotku B s logem ProMinent - se základovou deskou pro 2 jednotky C s logem ProMinent - se základovou deskou pro 3 jednotky M zákaznické provedení provedení elektromotoru S 3 fázový, 230V/400V, 50/60 Hz P 3 fázový, 230V/400V, 60 Hz (Exe, Exde) L 3 fázový, 230V/400V, 50 Hz (Exe, Exde) R 3 fázový pro otáčkovou regulaci, 230V/400V, V(0) motor se zabudovaným frekvenčním měničem V(2) motor se zabudovaným frekvenčním měničem (Exde) Z motor + frekvenční měnič, nap. 1 fáz. 230V, 50/60 Hz 4 bez motoru, příruba 56 C 7 bez motoru, příruba 120/80 8 bez motoru, příruba 160/90 0 bez motoru, přídavná jednotka krytí 0 IP 55 dle ISO, třída F 1 Exe provedení ATEX-T3 2 Exde provedení ATEX-T4 A pohonná jednotka v provedení ATEX čidlo provedených zdvihů 0 bez čidla zdvihů 1 čidlo v provedení NAMUR nastavení délky zdvihu 0 manuální 1 servomotor 230V, 50/60 Hz 2 servomotor 115V, 50/60 Hz 3 servosystém 0 20mA, 230V 4 servosystém 4 20mA, 230V 5 servosystém 0 20mA, 115V 6 servosystém 4 20mA, 115V speciální provedení 0 standard Katalog ProMinent

18 3.2 Makro TZM - membránová dávkovací čerpadla Elektromotory čerpadel Makro TZMb označení v identifikačním kódu čerpadla napájení poznámka S 3F IP V / V 50 Hz 0,75 kw 3F IP V / V 60 Hz 0,75 kw L1 3F II2G EEXe II T V / V 50 Hz 0,75 kw L2 3F II2G EEXd II CT V / V 50 Hz 0,75 kw s PTC termistorem, nastavení otáček 1:5 P1 3F II2G EEXe II T V / V 60 Hz 0,75 kw P2 3F II2G EEXd II CT V / V 60 Hz 0,75 kw s PTC termistorem, nastavení otáček 1:5 R 3F IP / 400 V 50 / 60 Hz 1,5 kw s PTC termistorem, nastavení otáček 1:20, s ventilátorem, 1F/230 V V0 1F IP V ±5 % 50 / 60 Hz 1,1 kw motor se zabudovaným frekvenčním měničem V2 3F II2G Eexd II CT4 400 V ±10 % 50 / 60 Hz 1,5 kw Ex motor se zabudovaným frekvenčním měničem Detailní informace v datovém listu elektromotoru. Zákaznické provedení příruby elektromotoru nebo zákaznické provedení elektromotoru je dodávané na přání. Konstrukce motorů odpovídá směrnici Ecodesign Directive 2005/32/EC (standard IE2) Poznámka pro aplikaci v Ex-zóně: Po datu smí být v prostředí s nebezpečím výbuchu používána pouze čerpadla s označením dle směrnice ATEX 94/9/EC. Provedení čerpadla (výbušnost, krytí,...) musí odpovídat danému prostředí nebo být lepší než je dané prostředí Doporučené sady náhradních dílů Doporučená sada náhradních dílů obsahuje: 1 ks membrána 1 ks sací ventil kompletní 1 ks výtlačný ventil kompletní 2 ks ventilová kulička (vícevrstvá bezpečnostní membrána, destičky a pružinky pro DN 32 a DN 40) 1 sd sada těsnění (O-kroužky, sedla ventilů) Sady náhradních dílů Makro TZMb velikosti , , , provedení objednací číslo dávkovací hlava FM DN 25 PCT / PPT / TTT SST SST (bez ventilů) velikosti , , , provedení objednací číslo dávkovací hlava FM DN 32 PCT / PPT / TTT SST SST (bez ventilů) velikosti , , , provedení objednací číslo dávkovací hlava FM DN 40 PCT / PPT / TTT SST SST (bez ventilů) Katalog ProMinent
