2 Inspirující inovace ELEKTRONICKÉ MONTÁŽNÍ MATERIÁLY Pájení, Čištění & Lakování

3 PŘEHLED P 5 P 8 P 9 P 10 SMT Pájení Bezolovnaté pájecí pasty Alternativní slitiny Olovnaté pájecí pasty PoP Montáže Pájecí pasta pastovité tavidlo Pájení vlnou Sortiment tavidel pro pájení Čištění dps a sestav Čištění na bázi rozpouštědla Čištění na vodní bázi P 13 Proces čištění a údržby Šablona & chybný tisk Osazovací trysky Pájecí pec & části pájecí vlny Manuální čištění P 16 Přehledová tabulka čistících materiálů P 17 P 19 P 20 P 22 P 23 Povrchové úpravy Konformní laky Elektronická třída nátěrů Opravy součástek Dispenzní pájecí pasty Tekuté a pastovité tavidlo Osvětlovací LED technika Pájecí pasta Čištění Lakování Materiály pro pouzdření polovodičů Flip Chip a CSP Kontaktování čipů Odstranění zbytků tavidel po pájení Pocínování No clean tavidlo na vodní bázi bez halogenidů a halogenů Vodou rozpustné tavidlo K čištění 3

4 Pin ve formě pasty Dávkování Tisková tryska Uzavřená tisková hlava Tiskové stěrky Bono test Bez halogenů SMT pájení ECORELTM pájecí pasty si poradí s rostoucím počtem nových výzev, které vznikají v elektronickém průmyslu z důvodu vývoje samotné technologie nebo na základě nové legislativy. Bez halogenové, bezolovnaté, embedded technologie, hybridní montáž, miniaturizace, a splňují i další požadavky. Chemická stálost zbytků po přetavení Velká kapacita teplotního cyklování Kompatibilita s konformními laky při No Clean procesu Stabilní proces montáže CORELTM Free Bezolovnaté pájecí pasty Balení Název produktu Slitina Hlavní vlastnosti Dóza Kazeta Stříkačka 250 g 500 g 600g 1,2 kg 30g 100g EcorelTM Free EcorelTM Free EcorelTM Free 305-6D33 SAC305 SAC305 SAC305 Vyhovuje testu Bono na korozi Vysoce stabilní zbytky Vícenásobný počet přetavovacích cyklů Elimnuje jev Anti-graping Nízký výskyt dutin Vysoký výnos prvního průchodu při ICT a FP Velmi dobrá smáčivost na různých povrchových úpravách včetně OSP Transparentní zbytky Kompatibilní s řadou konformních laků Velmi nízká iontová kontaminace EcorelTM Free 405Y EcorelTM Free EcorelTM Free HT EcorelTM Free JP20 EcorelTM Free FR1 SAC405 + dopants SAC305 SnSb8.5 SAC305 SAC305 Vysoká spolehlivost pro vysoké provozní teploty Odolnost proti teplotnímu cyklování Více násobný počet přetavovacích cyklů Skvělá opakovatelnost bod po bodu Vyšší bod tání než slitiny SAC vhodné pro elektroniku pracující do 200 C, hybridní nebo stohovací montáž desky na desku Min. Průměr bodu je 0.33 mm, velká procesní okna. Vhodné pro zařízení MyDATA MY500 Přetavení laserem nebo indukcí Všechny ECORELTM Free pájecí tavidla jsou třídy ROL0 podle J-STD-004. Pájecí pasty jsou k dispozici v zrnitosti T3 a T4. Jiné typy jsou dostupné na vyžádání 4

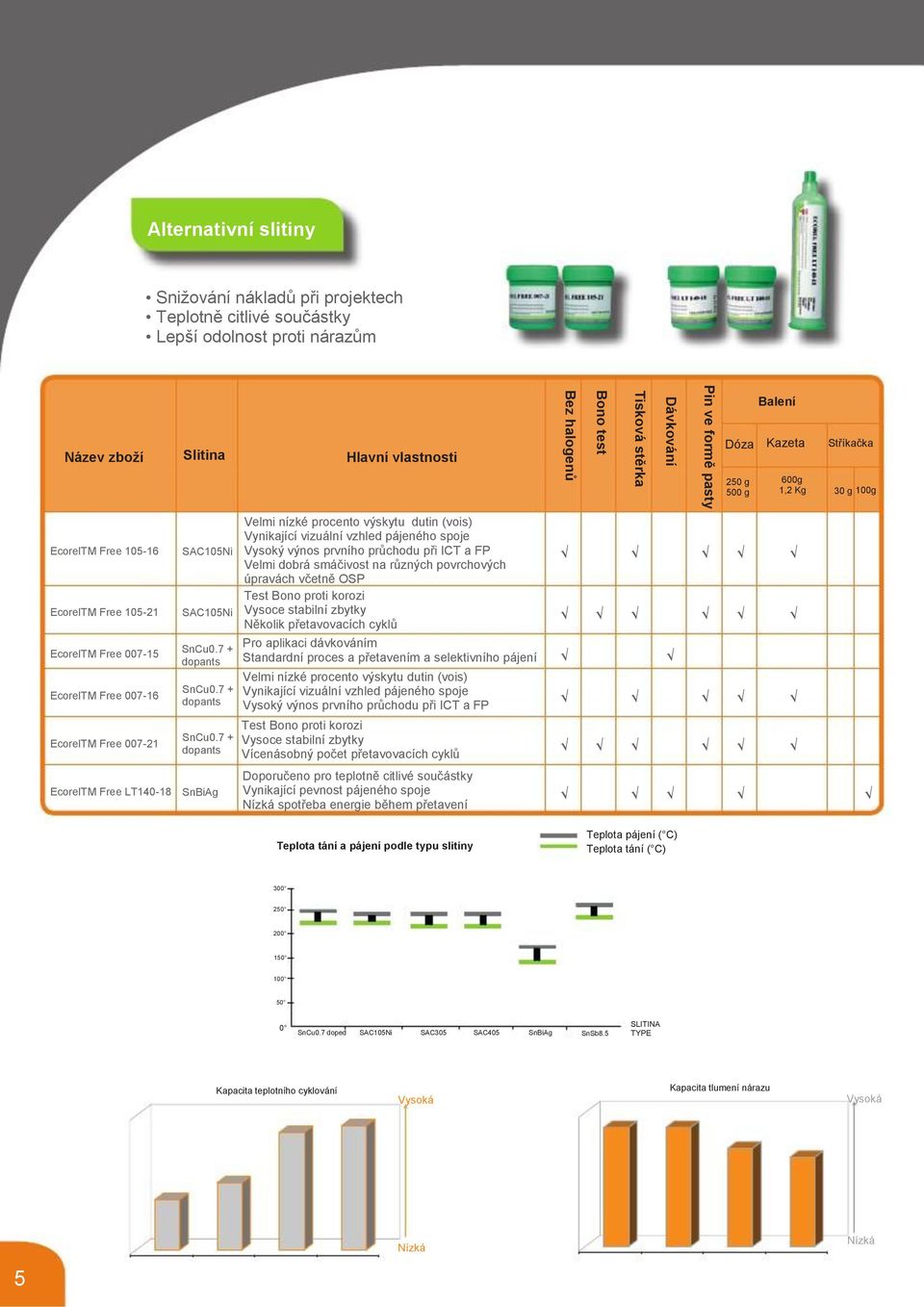

5 Pin ve formě pasty Dávkování Tisková stěrka Bono test Bez halogenů Alternativní slitiny Snižování nákladů při projektech Teplotně citlivé součástky Lepší odolnost proti nárazům Balení Název zboží Slitina Hlavní vlastnosti Dóza Kazeta Stříkačka 250 g 500 g 600g 1,2 Kg 30 g 100g Velmi nízké procento výskytu dutin (vois) Vynikající vizuální vzhled pájeného spoje EcorelTM Free SAC105Ni Vysoký výnos prvního průchodu při ICT a FP Velmi dobrá smáčivost na různých povrchových úpravách včetně OSP Test Bono proti korozi EcorelTM Free SAC105Ni Vysoce stabilní zbytky Několik přetavovacích cyklů Pro aplikaci dávkováním EcorelTM Free SnCu0.7 + Standardní proces a přetavením a selektivního pájení dopants Velmi nízké procento výskytu dutin (vois) EcorelTM Free SnCu0.7 + Vynikající vizuální vzhled pájeného spoje dopants Vysoký výnos prvního průchodu při ICT a FP Test Bono proti korozi EcorelTM Free SnCu0.7 + Vysoce stabilní zbytky dopants Vícenásobný počet přetavovacích cyklů Doporučeno pro teplotně citlivé součástky EcorelTM Free LT SnBiAg Vynikající pevnost pájeného spoje Nízká spotřeba energie během přetavení Teplota tání a pájení podle typu slitiny Teplota pájení ( C) Teplota tání ( C) SnCu0.7 doped SAC105Ni SAC305 SAC405 SnBiAg SnSb8.5 SLITINA TYPE Kapacita teplotního cyklování Vysoká Kapacita tlumení nárazu Vysoká 5 Nízká Nízká

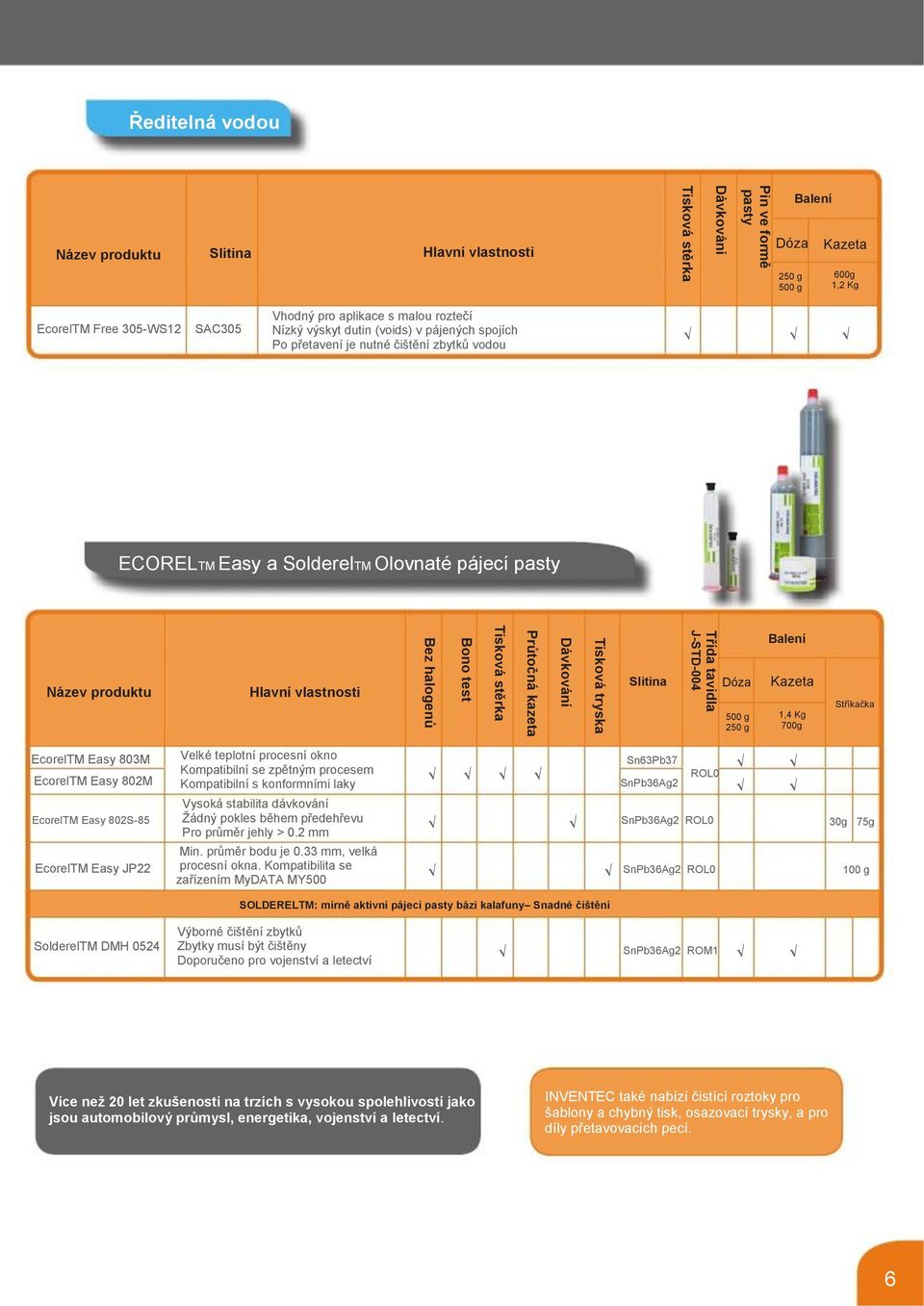

6 Pin ve formě pasty Dávkování Tisková stěrka Třída tavidla J-STD-004 Tisková tryska Dávkování Průtočná kazeta Tisková stěrka Bono test Bez halogenů Ředitelná vodou Balení Název produktu Slitina Hlavní vlastnosti Dóza Kazeta 250 g 500 g 600g 1,2 Kg EcorelTM Free 305-WS12 SAC305 Vhodný pro aplikace s malou roztečí Nízký výskyt dutin (voids) v pájených spojích Po přetavení je nutné čištění zbytků vodou ECORELTM Easy a SolderelTM Olovnaté pájecí pasty Balení Název produktu Hlavní vlastnosti Slitina Dóza 500 g 250 g Kazeta 1,4 Kg 700g Stříkačka EcorelTM Easy 803M EcorelTM Easy 802M EcorelTM Easy 802S-85 EcorelTM Easy JP22 Velké teplotní procesní okno Kompatibilní se zpětným procesem Kompatibilní s konformními laky Vysoká stabilita dávkování Žádný pokles během předehřevu Pro průměr jehly > 0.2 mm Min. průměr bodu je 0.33 mm, velká procesní okna. Kompatibilita se zařízením MyDATA MY500 Sn63Pb37 ROL0 SnPb36Ag2 SnPb36Ag2 ROL0 30g 75g SnPb36Ag2 ROL0 100 g SOLDERELTM: mírně aktivní pájecí pasty bázi kalafuny Snadné čištění SolderelTM DMH 0524 Výborné čištění zbytků Zbytky musí být čištěny Doporučeno pro vojenství a letectví SnPb36Ag2 ROM1 Více než 20 let zkušeností na trzích s vysokou spolehlivostí jako jsou automobilový průmysl, energetika, vojenství a letectví. INVENTEC také nabízí čistící roztoky pro šablony a chybný tisk, osazovací trysky, a pro díly přetavovacích pecí. 6

7 PoP montáže Pájecí pasta Ecorel Free PoP 10 SAC 305 Typ 5 (15/25 mikronů) Aplikace ponoření nebo dávkováním Efektivní a stabilní přenos Bump (hrbolků) ponořením Jsou redukovány deformační vady Bez halogenů, bez halogenidů Pastovité tavidlo ECOFREC PoP 50 ROL0 Aplikace ponořením a dávkováním Efektivní a stabilní přenos Bump (hrbolků) ponořením Pájení přetavením Bez halidů, bez halogenidů Pájecí materiály pro montáž POP a chip scale pouzder jsou kompatibilní s moduly pro ponoření u zařízení Siplace LDU X a Fuji ECOFREC PoP 50 Black ROL0 Aplikace ponořením a dávkováním Efektivní a stabilní přenos Bump ponořením Pájení přetavením Bez halidů, bez halogenidů Černá barva detekována optickou kontrolou 7

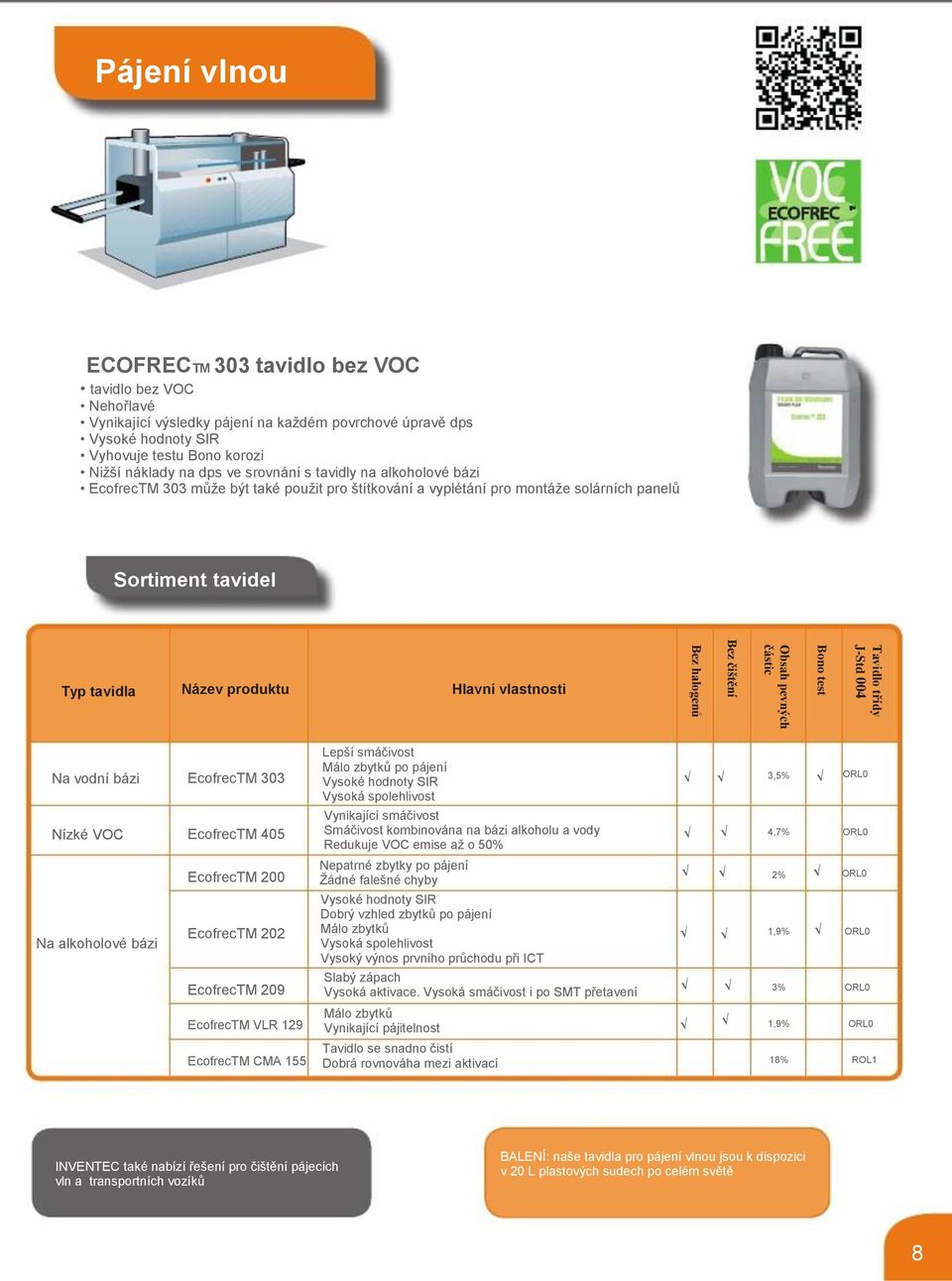

8 Tavidlo třídy Bono test Obsah pevných částic Bez čištění Bez halogenů Pájení vlnou ECOFRECTM 303 tavidlo bez VOC tavidlo bez VOC Nehořlavé Vynikající výsledky pájení na každém povrchové úpravě dps Vysoké hodnoty SIR Vyhovuje testu Bono korozi Nižší náklady na dps ve srovnání s tavidly na alkoholové bázi EcofrecTM 303 může být také použit pro štítkování a vyplétání pro montáže solárních panelů Sortiment tavidel Typ tavidla Název produktu Hlavní vlastnosti J-Std 004 Lepší smáčivost Na vodní bázi EcofrecTM 303 Málo zbytků po pájení 3,5% Vysoké hodnoty SIR Vysoká spolehlivost Vynikající smáčivost Nízké VOC EcofrecTM 405 Smáčivost kombinována na bázi alkoholu a vody 4,7% Redukuje VOC emise až o 50% Na alkoholové bázi Nepatrné zbytky po pájení EcofrecTM 200 2% Žádné falešné chyby EcofrecTM 202 EcofrecTM 209 EcofrecTM VLR 129 EcofrecTM CMA 155 Vysoké hodnoty SIR Dobrý vzhled zbytků po pájení Málo zbytků Vysoká spolehlivost Vysoký výnos prvního průchodu při ICT Slabý zápach Vysoká aktivace. Vysoká smáčivost i po SMT přetavení Málo zbytků Vynikající pájitelnost Tavidlo se snadno čistí Dobrá rovnováha mezi aktivací 1,9% 3% 1,9% 18% ORL0 ORL0 ORL0 ORL0 ORL0 ORL0 ROL1 INVENTEC také nabízí řešení pro čištění pájecích vln a transportních vozíků BALENÍ: naše tavidla pro pájení vlnou jsou k dispozici v 20 L plastových sudech po celém světě 8

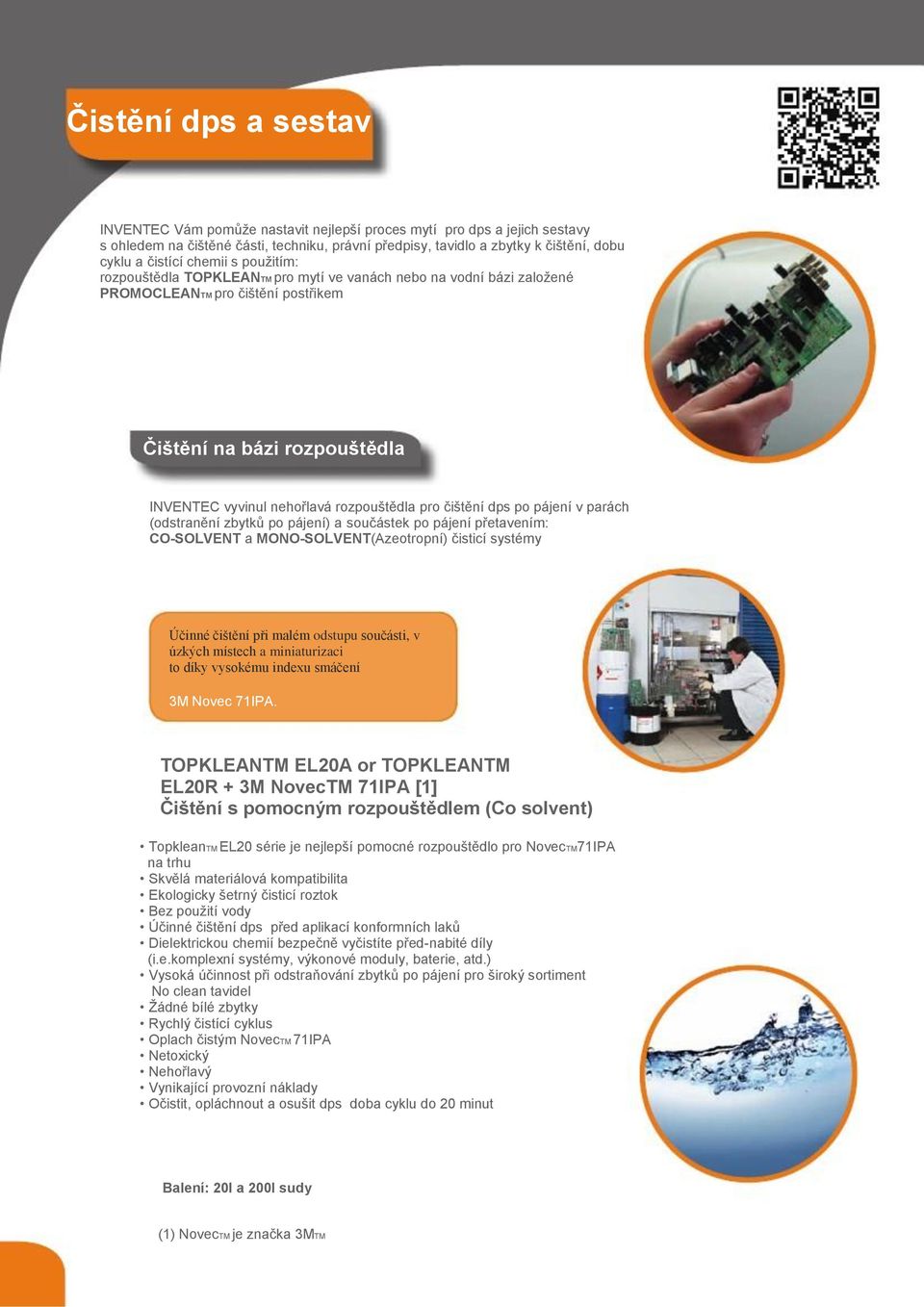

9 Čistění dps a sestav INVENTEC Vám pomůže nastavit nejlepší proces mytí pro dps a jejich sestavy s ohledem na čištěné části, techniku, právní předpisy, tavidlo a zbytky k čištění, dobu cyklu a čistící chemii s použitím: rozpouštědla TOPKLEANTM pro mytí ve vanách nebo na vodní bázi založené PROMOCLEANTM pro čištění postřikem Čištění na bázi rozpouštědla INVENTEC vyvinul nehořlavá rozpouštědla pro čištění dps po pájení v parách (odstranění zbytků po pájení) a součástek po pájení přetavením: CO-SOLVENT a MONO-SOLVENT(Azeotropní) čisticí systémy Účinné čištění při malém odstupu součásti, v úzkých místech a miniaturizaci to díky vysokému indexu smáčení 3M Novec 71IPA. TOPKLEANTM EL20A or TOPKLEANTM EL20R + 3M NovecTM 71IPA [1] Čištění s pomocným rozpouštědlem (Co solvent) TopkleanTM EL20 série je nejlepší pomocné rozpouštědlo pro NovecTM71IPA na trhu Skvělá materiálová kompatibilita Ekologicky šetrný čisticí roztok Bez použití vody Účinné čištění dps před aplikací konformních laků Dielektrickou chemií bezpečně vyčistíte před-nabité díly (i.e.komplexní systémy, výkonové moduly, baterie, atd.) Vysoká účinnost při odstraňování zbytků po pájení pro široký sortiment No clean tavidel Žádné bílé zbytky Rychlý čistící cyklus Oplach čistým NovecTM 71IPA Netoxický Nehořlavý Vynikající provozní náklady Očistit, opláchnout a osušit dps doba cyklu do 20 minut Balení: 20l a 200l sudy (1) NovecTM je značka 3MTM 8 8 8

10 Hodnoty povrchového napětí a Kauri-butanolu (KB) při čištění s pomocným rozpouštědlem Smáčecí index je variabilní podle povrchového napětí, hustoty a viskozity rozpouštědla. Čím vyšší je index smáčení, tím větší je smáčecí kapacita v úzkých místech a u miniaturních povrchů. KB je hodnota vyjadřující sílu rozpouštědla pro uhlovodíky. Pro elektroniku a polovodičové součástky s vysokým KB se doporučuje vyhovět důležitým čistícím potřebám odstranit částice polárních a nepolárních zbytků. PROMOSOLVTM 70ES nebo 3M NovecTM 71 DA : Čištění mono-rozpouštědlem (azeotropní) Žádné bílé zbytky Rychlý čistící cyklus přibližně 10 min. Dobře se oplachuje Rychlé odpařování Není potřeba použít zvýšené provozní teploty: rychlé nastavení stroje a snadné předehřátí Nehořlavý Balení: 30 kg a 233 kg sudy TOPKLEANTM EL20D : Podtlakový čistící systém Homogenní destilace je čistící proces vhodný pro oplachování párou v uzavřených zařízeních (ve vakuu ): Proces pro nízkou spotřebu rozpouštědla Žádný kontakt s čištěnými díly Žádné povrchově aktivní látky Čisté suché povrchy Rozpouštědlo třídy A3 Balení: 20l a 200l sudy Všechny čistící výkony byly ověřeny použitím: a) ROSE test iontové znečištění/ čistota měření, podle IPC-TM-650 ( rev C) ROSE test stavu validace MIL a IPC J-STD-001 standardů: < 1.3 μg eq NaCl na cm² b) SIR test pro elektrickou funkci korelace, následně IPC-TM-650 ( ). SIR > 1.0 x 108 Ohmů Elektronické sestavy splňují následující standardy čištění: IPC-A-610E, Vizuální čistota J-STD-001 Požadavky na čistící proces SIR IPC-TM & DIN

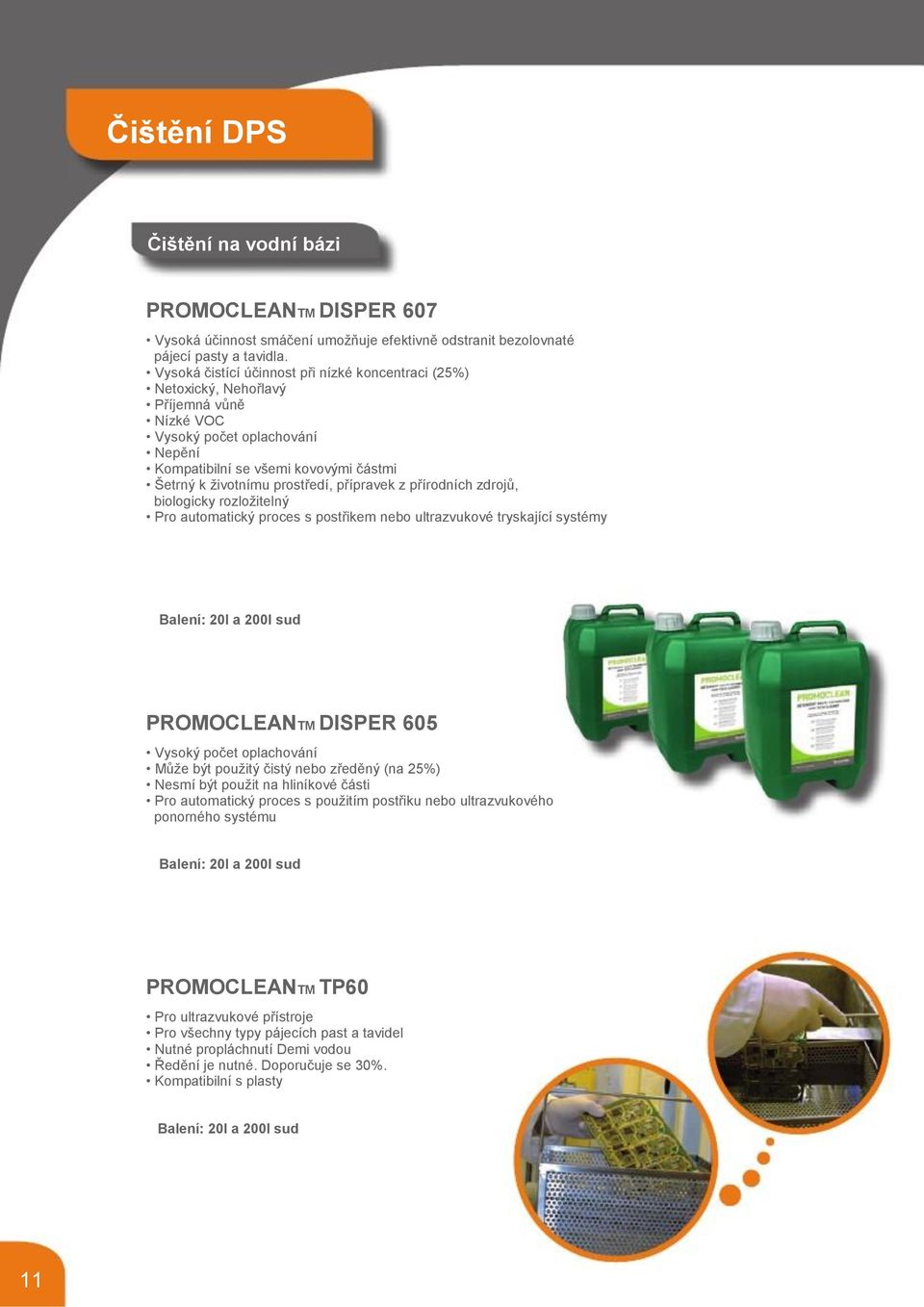

11 Čištění DPS Čištění na vodní bázi PROMOCLEANTM DISPER 607 Vysoká účinnost smáčení umožňuje efektivně odstranit bezolovnaté pájecí pasty a tavidla. Vysoká čistící účinnost při nízké koncentraci (25%) Netoxický, Nehořlavý Příjemná vůně Nízké VOC Vysoký počet oplachování Nepění Kompatibilní se všemi kovovými částmi Šetrný k životnímu prostředí, přípravek z přírodních zdrojů, biologicky rozložitelný Pro automatický proces s postřikem nebo ultrazvukové tryskající systémy Balení: 20l a 200l sud PROMOCLEANTM DISPER 605 Vysoký počet oplachování Může být použitý čistý nebo zředěný (na 25%) Nesmí být použit na hliníkové části Pro automatický proces s použitím postřiku nebo ultrazvukového ponorného systému Balení: 20l a 200l sud PROMOCLEANTM TP60 Pro ultrazvukové přístroje Pro všechny typy pájecích past a tavidel Nutné propláchnutí Demi vodou Ředění je nutné. Doporučuje se 30%. Kompatibilní s plasty Balení: 20l a 200l sud 11

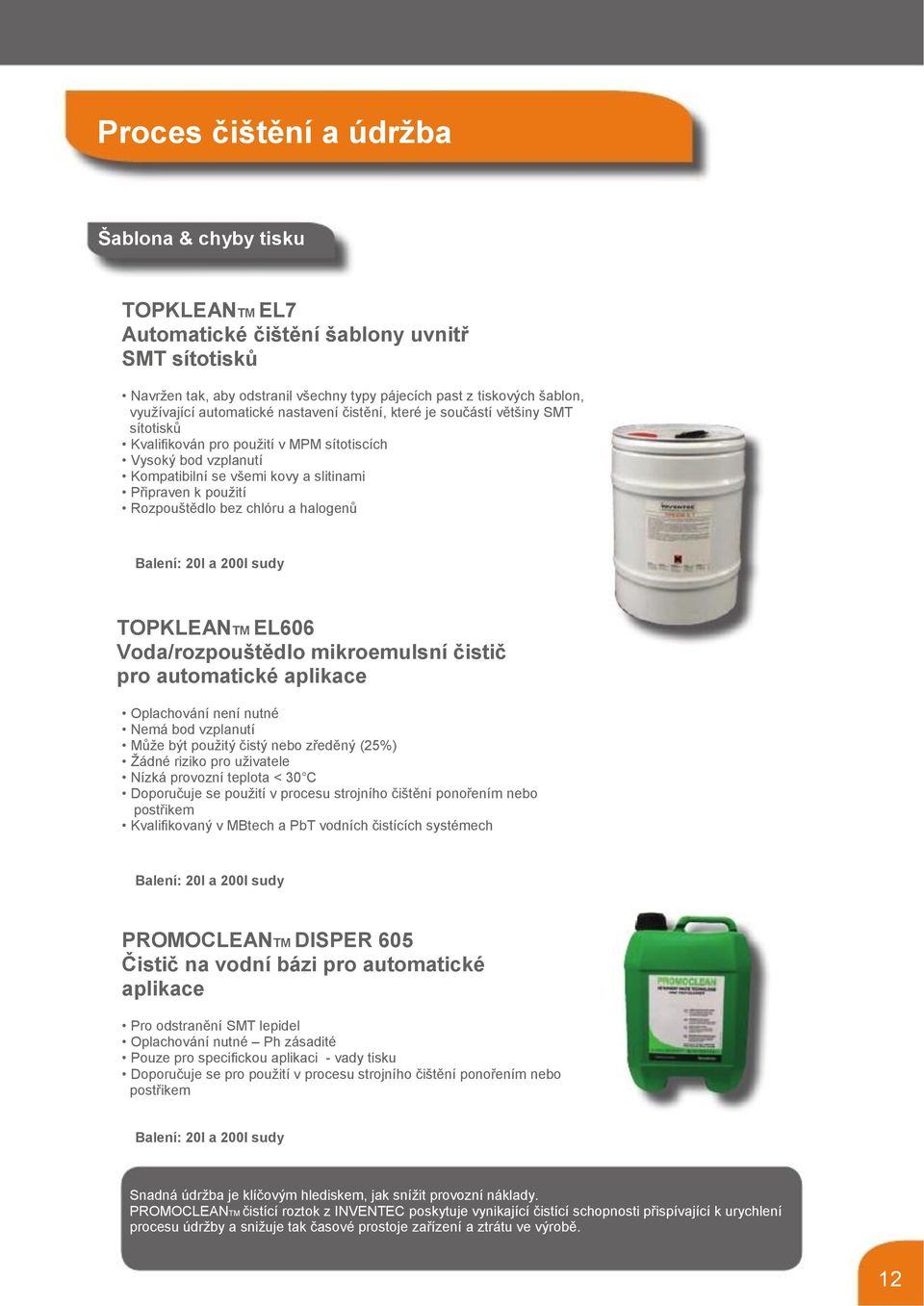

12 Proces čištění a údržba Šablona & chyby tisku TOPKLEANTM EL7 Automatické čištění šablony uvnitř SMT sítotisků Navržen tak, aby odstranil všechny typy pájecích past z tiskových šablon, využívající automatické nastavení čistění, které je součástí většiny SMT sítotisků Kvalifikován pro použití v MPM sítotiscích Vysoký bod vzplanutí Kompatibilní se všemi kovy a slitinami Připraven k použití Rozpouštědlo bez chlóru a halogenů Balení: 20l a 200l sudy TOPKLEANTM EL606 Voda/rozpouštědlo mikroemulsní čistič pro automatické aplikace Oplachování není nutné Nemá bod vzplanutí Může být použitý čistý nebo zředěný (25%) Žádné riziko pro uživatele Nízká provozní teplota < 30 C Doporučuje se použití v procesu strojního čištění ponořením nebo postřikem Kvalifikovaný v MBtech a PbT vodních čistících systémech Balení: 20l a 200l sudy PROMOCLEANTM DISPER 605 Čistič na vodní bázi pro automatické aplikace Pro odstranění SMT lepidel Oplachování nutné Ph zásadité Pouze pro specifickou aplikaci - vady tisku Doporučuje se pro použití v procesu strojního čištění ponořením nebo postřikem Balení: 20l a 200l sudy Snadná údržba je klíčovým hlediskem, jak snížit provozní náklady. PROMOCLEANTM čistící roztok z INVENTEC poskytuje vynikající čistící schopnosti přispívající k urychlení procesu údržby a snižuje tak časové prostoje zařízení a ztrátu ve výrobě. 12

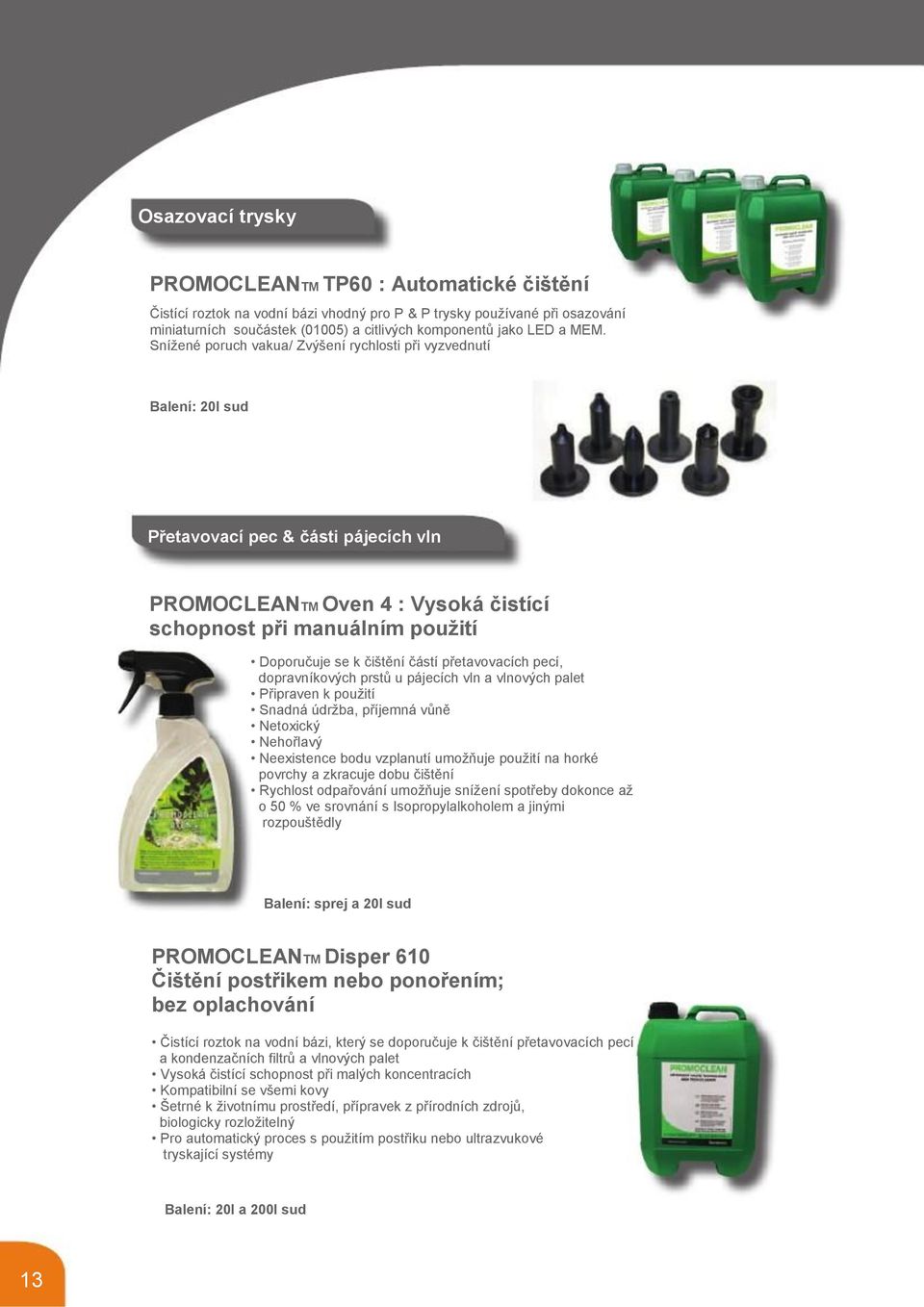

13 Osazovací trysky PROMOCLEANTM TP60 : Automatické čištění Čistící roztok na vodní bázi vhodný pro P & P trysky používané při osazování miniaturních součástek (01005) a citlivých komponentů jako LED a MEM. Snížené poruch vakua/ Zvýšení rychlosti při vyzvednutí Balení: 20l sud Přetavovací pec & části pájecích vln PROMOCLEANTM Oven 4 : Vysoká čistící schopnost při manuálním použití Doporučuje se k čištění částí přetavovacích pecí, dopravníkových prstů u pájecích vln a vlnových palet Připraven k použití Snadná údržba, příjemná vůně Netoxický Nehořlavý Neexistence bodu vzplanutí umožňuje použití na horké povrchy a zkracuje dobu čištění Rychlost odpařování umožňuje snížení spotřeby dokonce až o 50 % ve srovnání s Isopropylalkoholem a jinými rozpouštědly Balení: sprej a 20l sud PROMOCLEANTM Disper 610 Čištění postřikem nebo ponořením; bez oplachování Čistící roztok na vodní bázi, který se doporučuje k čištění přetavovacích pecí a kondenzačních filtrů a vlnových palet Vysoká čistící schopnost při malých koncentracích Kompatibilní se všemi kovy Šetrné k životnímu prostředí, přípravek z přírodních zdrojů, biologicky rozložitelný Pro automatický proces s použitím postřiku nebo ultrazvukové tryskající systémy Balení: 20l a 200l sud 13

14 PROMOCLEANTM TP1128 Alkalický produkt nekompatibilní s hliníkovými částmi Nutné oplachování K použití se ředí na 10 až 30% k použití v systému ponorného čištění s nebo bez ultrazvuku Balení: 20l a 200l sud Manuální čištění QUICKSOLVTM DEF90 EL Nehořlavý, náhrada za isopropylakohol Může být použit jako odstraňovač konformních laků Nemá bod vzplanutí Balení: 30l a 217l sud TOPKLEANTM EL10F doporučuje se pro ruční čištění šablon, chybných tisků a k čistění po opravách Bez halogenů Lze opláchnout NovecTM 7100 k urychlení sušení Vysoký bod vzplanutí Balení: 20l a 200l sud TOPKLEANTM EL60 Snadno odstraňuje pájecí pasty a nevytvrzená lepidla Rychle rozpouští nečistoty z manuálních oprav Balení: 20l a 200l sud Speed rate Rychlost vypařování Fast Mid Slow Ruční čištění roztokem DEF 90 EL 10F EL 60 14

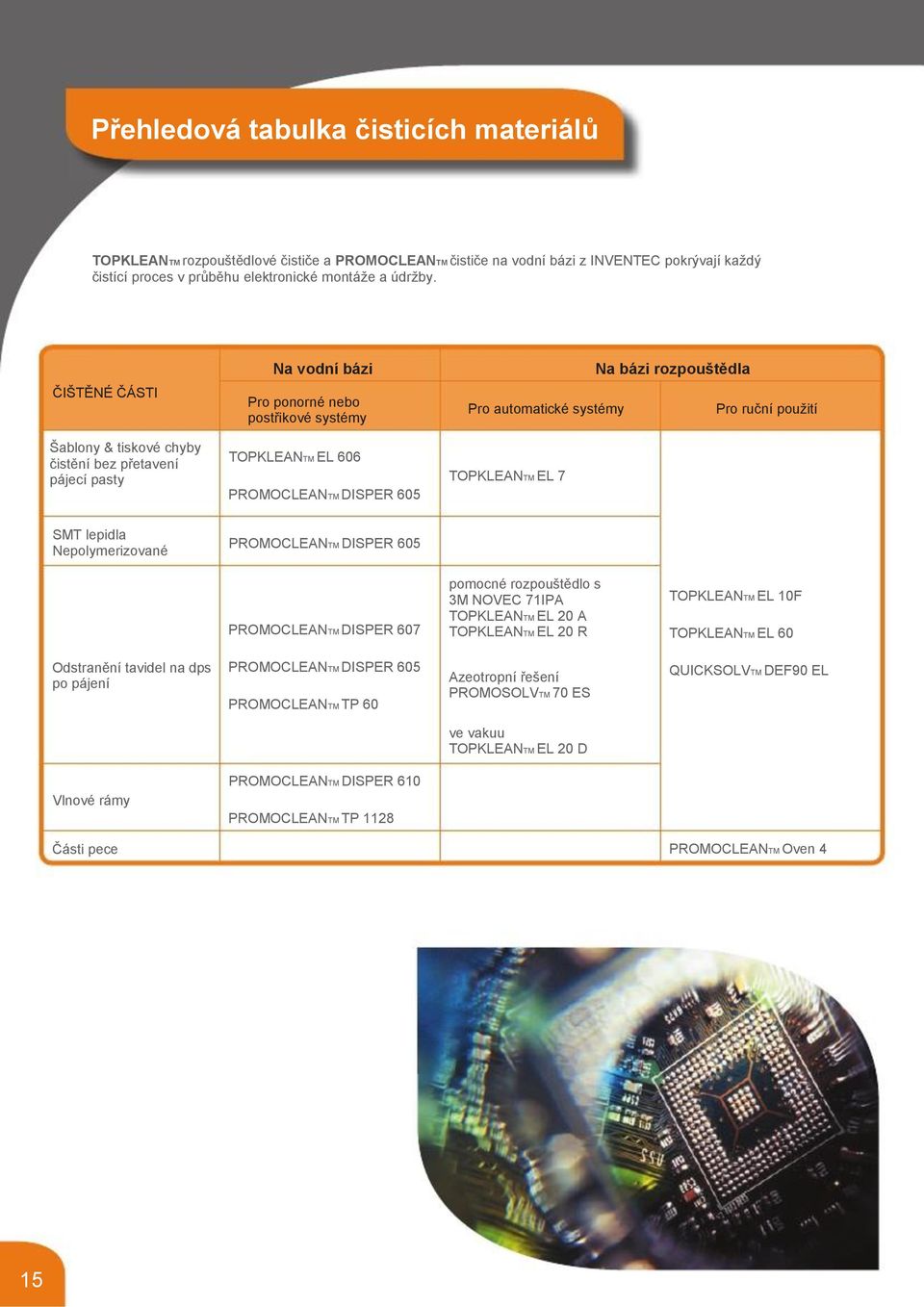

15 Přehledová tabulka čisticích materiálů TOPKLEANTM rozpouštědlové čističe a PROMOCLEANTM čističe na vodní bázi z INVENTEC pokrývají každý čistící proces v průběhu elektronické montáže a údržby. ČIŠTĚNÉ ČÁSTI Šablony & tiskové chyby čistění bez přetavení pájecí pasty Na vodní bázi Pro ponorné nebo postřikové systémy TOPKLEANTM EL 606 PROMOCLEANTM DISPER 605 Na bázi rozpouštědla Pro automatické systémy Pro ruční použití TOPKLEANTM EL 7 SMT lepidla Nepolymerizované PROMOCLEANTM DISPER 605 PROMOCLEANTM DISPER 607 pomocné rozpouštědlo s 3M NOVEC 71IPA TOPKLEANTM EL 20 A TOPKLEANTM EL 20 R TOPKLEANTM EL 10F TOPKLEANTM EL 60 Odstranění tavidel na dps po pájení PROMOCLEANTM DISPER 605 PROMOCLEANTM TP 60 Azeotropní řešení PROMOSOLVTM 70 ES QUICKSOLVTM DEF90 EL ve vakuu TOPKLEANTM EL 20 D Vlnové rámy PROMOCLEANTM DISPER 610 PROMOCLEANTM TP 1128 Části pece PROMOCLEANTM Oven 4 15

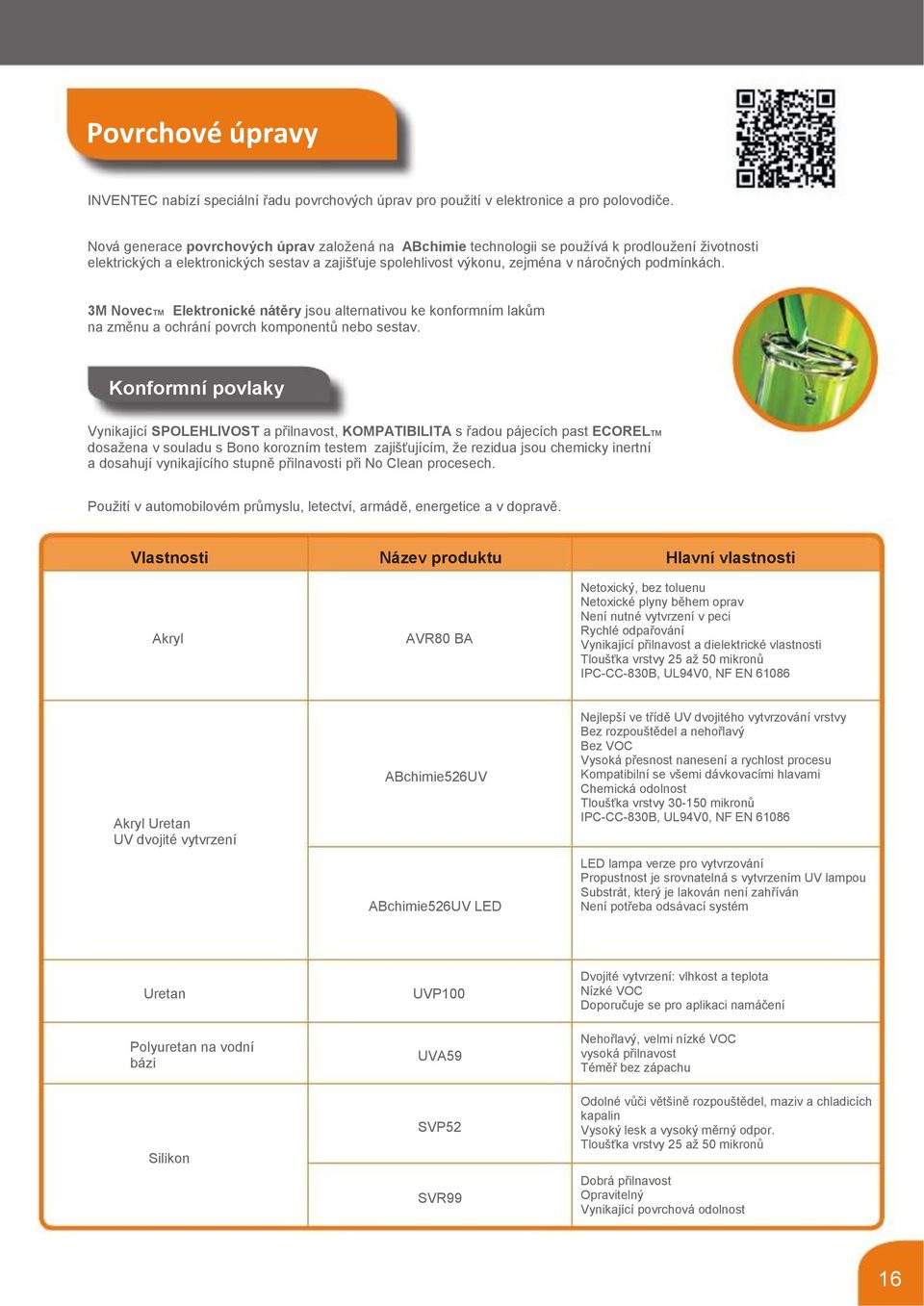

16 Povrchové úpravy INVENTEC nabízí speciální řadu povrchových úprav pro použití v elektronice a pro polovodiče. Nová generace povrchových úprav založená na ABchimie technologii se používá k prodloužení životnosti elektrických a elektronických sestav a zajišťuje spolehlivost výkonu, zejména v náročných podmínkách. 3M NovecTM Elektronické nátěry jsou alternativou ke konformním lakům na změnu a ochrání povrch komponentů nebo sestav. Konformní povlaky Vynikající SPOLEHLIVOST a přilnavost, KOMPATIBILITA s řadou pájecích past ECORELTM dosažena v souladu s Bono korozním testem zajišťujícím, že rezidua jsou chemicky inertní a dosahují vynikajícího stupně přilnavosti při No Clean procesech. Použití v automobilovém průmyslu, letectví, armádě, energetice a v dopravě. Vlastnosti Název produktu Hlavní vlastnosti Akryl AVR80 BA Netoxický, bez toluenu Netoxické plyny během oprav Není nutné vytvrzení v peci Rychlé odpařování Vynikající přilnavost a dielektrické vlastnosti Tloušťka vrstvy 25 až 50 mikronů IPC-CC-830B, UL94V0, NF EN Akryl Uretan UV dvojité vytvrzení ABchimie526UV ABchimie526UV LED Nejlepší ve třídě UV dvojitého vytvrzování vrstvy Bez rozpouštědel a nehořlavý Bez VOC Vysoká přesnost nanesení a rychlost procesu Kompatibilní se všemi dávkovacími hlavami Chemická odolnost Tloušťka vrstvy mikronů IPC-CC-830B, UL94V0, NF EN LED lampa verze pro vytvrzování Propustnost je srovnatelná s vytvrzením UV lampou Substrát, který je lakován není zahříván Není potřeba odsávací systém Uretan UVP100 Dvojité vytvrzení: vlhkost a teplota Nízké VOC Doporučuje se pro aplikaci namáčení Polyuretan na vodní bázi UVA59 Nehořlavý, velmi nízké VOC vysoká přilnavost Téměř bez zápachu Silikon SVP52 SVR99 Odolné vůči většině rozpouštědel, maziv a chladicích kapalin Vysoký lesk a vysoký měrný odpor. Tloušťka vrstvy 25 až 50 mikronů Dobrá přilnavost Opravitelný Vynikající povrchová odolnost 16

17 Elektronická třída nátěrů Fluor polymerní nátěry pro náročné komponenty na DPS, LED osvětlení, displeje, a pružné plošné spoje Ochrana pro elektronické sestavy proti vlhkosti, chemikáliím a korozi. Anti-stiction výkon pro MEMS destičky Pro snadnou aplikaci se doporučuje ponoření Nízké povrchové napětí a vysoká smáčivost pro plné pokrytí plochy a součástek. zasychá jednotným tenkým potahem o 1 mikron KOMPATIBILITA s řadou pájecích past ECORELTM je dosažena v souladu s Bono testem, který zajišťuje, že rezidua jsou chemicky stálá a dosahují vynikající úrovně přilnavosti Nehořlavý Není potřeba vytvrzovat 1700, 2704 a 2708 Nevyžaduje maskování Vysoké smáčecí úhly vody (105 ) a oleje (65 ) Hydrofobní a oleofobní vlastnosti S povrchovou úpravou Úhel smáčení Bez povrchové úpravy Úhel smáčení Vlastnosti NovecTM 1700 NovecTM 2702 NovecTM 2704 NovecTM 2708 Pevný % 2 wt% fluorovaný polymer 2 wt% fluorovaný polymer 4 wt% fluorovaný polymer 8 wt% fluorovaný polymer Tloušťka vrstvy (pokles vrstvy) 0.1-1μm (záleží na aplikaci) 0.1-1μm (záleží na aplikaci) 0.2-1μm (záleží na aplikaci) 0.5-1μm (záleží na aplikaci) Sušení 5 30 sec sec 5 30 sec 5 30 sec Čas vytvrzení Netuhne 75 až 150 C / 15 až 60 min Netuhne Netuhne Odstranitelnost Ano, s Novec 7100 Trvalý Ano, s Novec 7200 Ano, s Novec 7200 UV indikátor Ne Ne Ano Ano Bod vzplanutí Žádný Žádný Žádný Žádný Bod varu rozpouštědla 61 C 76 C 76 C 76 C Index lomu

18 Opravy součástek Dispenzní pájecí pasty Slitina Hlavní vlastnosti SnPb36Ag2 EcorelTM Easy 802S-85 Vysoká stabilita dávkování Žádný pokles během předehřevu Pro průměr jehly > 0.2 mm SnAg3Cu0.5 EcorelTM Free Velká přesnost opakování bod po bodu Pro průměr jehly > 0.2 mm Balení 30g a 100g stříkačky 30g and 100g stříkačky Tekuté a pastovité tavidlo EcofrecTM TF 48 EcofrecTM TF 49 EcofrecTM TF 49 RED EcofrecTM 204 EcofrecTM DD6 Typ tavidla pastovité pastovité pastovité Tekuté Tekuté Třída tavidla ROL0 ROL0 ROL0 ORL0 ROL0 Hlavní vlastnosti Pro olovnaté a bezolovnaté kuličkové připojení a BGA opravy Stříkačka & šablonové aplikace Vynikající tisk Pro olovnaté a bezolovnaté kuličkové připojení a BGA opravy Stříkačka & šablonové aplikace Bezbarvé zbytky Červené pastovité tavidlo pro snadné detekce optických kontrolních systémů pro dotykové aplikace Vysoká spolehlivost reziduí Má Bono test Téměř bez zápachu Na bázi pryskyřice Vysoká aktivace Umožňuje nahradit komponenty snadno pomocí mini vlny, horkého vzduchu nebo tlakovým pájením Balení Stříkačka 10 a 30g Dóza 100 a 500g Kazeta 300g Stříkačka 10 a 30g Dóza 100 a 500g Kazeta 300g Stříkačka 10 a 30g Dóza 100 a 500g Kazeta 300g Tavidlové pero 10 a 100 ml Tavidlové pero 10 a 100 ml INVENTEC také nabízí řadu řešení pro ruční čištění během oprav jako jsou QUICKSOLVTM DEF90 EL, TOPKLEANTM EL60 a TOPKLEANTM EL10F 18

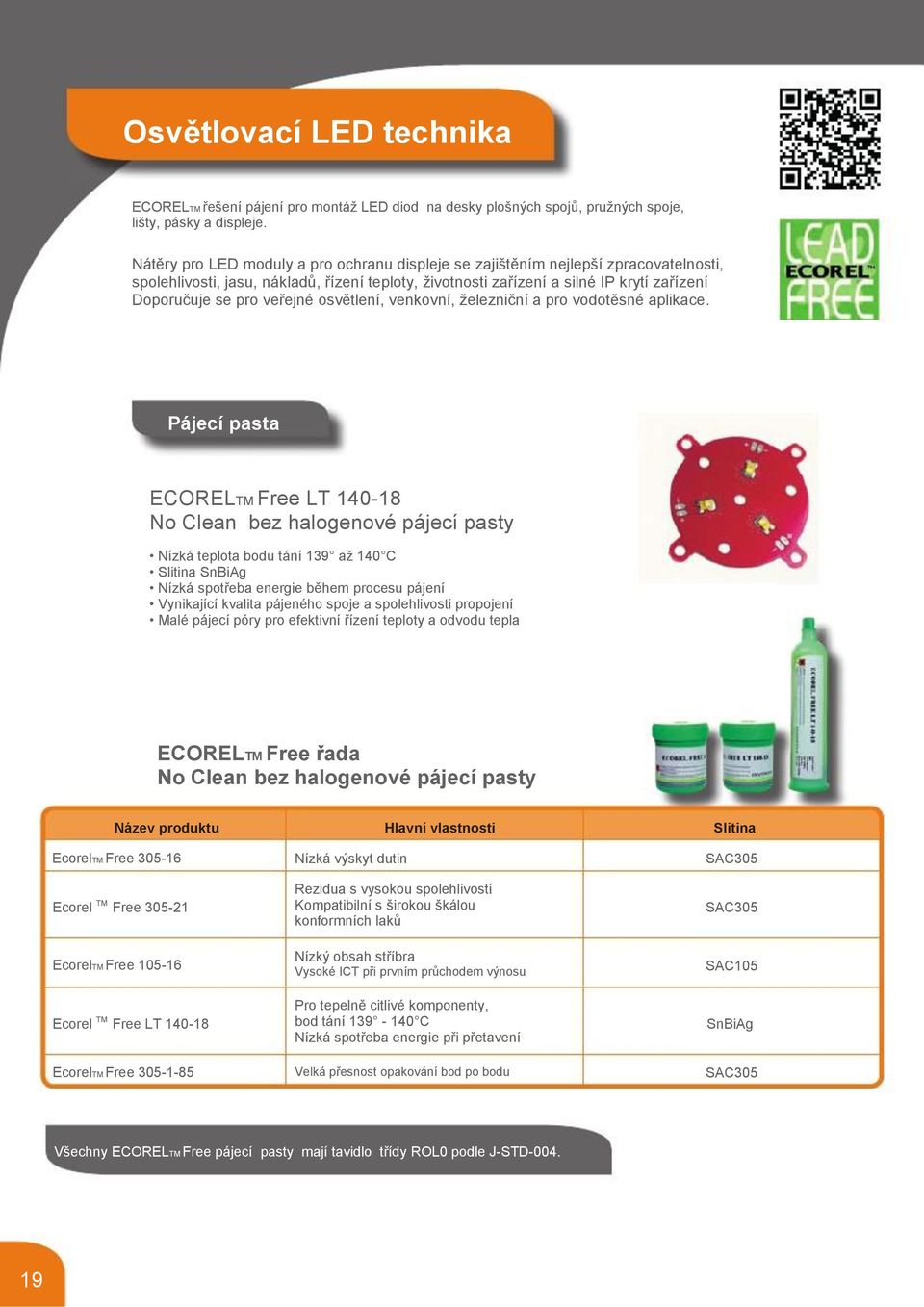

19 Osvětlovací LED technika ECORELTM řešení pájení pro montáž LED diod na desky plošných spojů, pružných spoje, lišty, pásky a displeje. Nátěry pro LED moduly a pro ochranu displeje se zajištěním nejlepší zpracovatelnosti, spolehlivosti, jasu, nákladů, řízení teploty, životnosti zařízení a silné IP krytí zařízení Doporučuje se pro veřejné osvětlení, venkovní, železniční a pro vodotěsné aplikace. Pájecí pasta ECORELTM Free LT No Clean bez halogenové pájecí pasty Nízká teplota bodu tání 139 až 140 C Slitina SnBiAg Nízká spotřeba energie během procesu pájení Vynikající kvalita pájeného spoje a spolehlivosti propojení Malé pájecí póry pro efektivní řízení teploty a odvodu tepla ECORELTM Free řada No Clean bez halogenové pájecí pasty Název produktu EcorelTM Free Ecorel TM Free Nízká výskyt dutin Hlavní vlastnosti Rezidua s vysokou spolehlivostí Kompatibilní s širokou škálou konformních laků Slitina SAC305 SAC305 EcorelTM Free Nízký obsah stříbra Vysoké ICT při prvním průchodem výnosu SAC105 Ecorel TM Free LT EcorelTM Free Pro tepelně citlivé komponenty, bod tání C Nízká spotřeba energie při přetavení Velká přesnost opakování bod po bodu SnBiAg SAC305 Všechny ECORELTM Free pájecí pasty mají tavidlo třídy ROL0 podle J-STD

20 Čištění Široké spektrum čisticích prostředků s cílem zlepšit kvalitu LED montáží v průběhu celého výrobního procesu. Speciální čištění Proces pro montáž LED modulů Osazovací trysky Přetavovací pec Čistič PROMOCLEANTM TP60 PROMOCLEANTM Oven 4 Výhoda Snížení podtlakové poruchy Zvyšuje rychlost osazení Snadné odstranění spáleného tavidla uvnitř přetavovací pece, které může padat na LED komponenty Nehořlavý DPS LED modul TOPKLEANTM EL20A + 3M NovecTM 71IPA Vynikající materiálová kompatibilita Velmi nízké VOC Nezanechává bílá rezidua Lakování Dlouhodobě udržitelný a ekologický nátěr pro ochranu LED sestav před vlhkostí a dalšími přírodními podmínkami. Velmi nízké VOC zajišťuje bez únikovost plynů nebo nepřítomnost degradačních procesů. Čiré nátěry s výbornými optickými vlastnostmi propustnosti světla jsou ideální pro ochranu LED modulů. Typ nátěru Název produktu Hlavní vlastnosti 3M NovecTM 1700 Bez maskování í, není nutné vytvrzovat Rychle schnoucí Vynikající průhlednost, rozptyl světla a čistota Velmi tenký povlak na 1 mikron, 2% pevné látky Fluor polymer 3M NovecTM 2702 TM 3M Novec 2704 Bez maskování, rychle schnoucí Vynikající průhlednost, rozptyl světla a čistota Velmi tenká vrstva na 1 mikron 2% sušiny Chemická odolnost Bez maskování není nutné vytvrzovat Rychle schnoucí, UV indikátor Velmi tenký vrstva na 1 mikron, 4% pevné látky 3M Novec TM 2708 Bez maskování, není nutné vytvrzovat Rychle schne, UV indikátor Velmi tenký vrstva na 1 mikron, 8% pevné látky Akryl AVR80 BA Netoxický, bez toluenu Ne nutné vytvrzování v reflow a rychlé odpařování Vynikající přilnavost a dielektrické vlastnosti Akrylát uretan ABchimie526UV Nejlepší ve třídě UV dvojitého vytvrzení nátěru Bez rozpouštědla a nehořlavý Bez VOC 20

21 Materiály pro pouzdření polovodičů ECORELTM a ECOFRECTM jsou pájecí materiály pro procesy Flip chip. kontaktovaní čipů, CSP a odstranění tavidel při výrobě výkonových polovodičů, BGA, mikro modulů a hybridních sestav. L Flip chip a CSP Sortiment produktů Třída tavidla J-STD-004 Aplikace Bez halogenů Balení ECOFRECTM TF pastovité tavidlo ECOFRECTM TF Rozpustný ve vodě pastovité tavidlo ROL0 OR Máčení Dispenze, sítotisk, pin transfer 10 g and 30 g stříkačka 100 g and 500 g dózy 300 g kazeta 10 g and 30 g stříkačky 100 g and 200 g dózy 150 g and 300 g kazeta ECOFRECTM Rozpustný ve vodě Tekutá tavidla OR Máčení, postřik 20 l plastový sud ECORELTM FREE Bezolovnatá pájecí pasta ECORELTM EASY Olovnatá pájecí pasta ROL0 ROL0 Máčení, dávkování, sítotisk 30 g a 100 g stříkačka 250 g a 500 g dózy Kontaktování čipů ECORELTM pájecí pasta vykazuje dobrou smáčivost na montážních rámech z Ni, NiP, Cu s nízkým výskytem dutin pájeném spoji a vynikající čistitelnost od zbytků tavidla. Charakteristiky Slitina Bod tání Balení EcorelTM HT 296S Vysoká teplota Pb92.5Sn5Ag až 296 C 30 g a 100 g stříkačky 250 g a 500 g dózy EcorelTM Free Bezolovnaté Sn96.5Ag C 30 g a 100 g stříkačky 250 g a 500 g dózy 21

22 Odstranění tavidel Čistící roztok po kontaktování čipů výkonového polovodiče, zejména pokud je pouzdření pomocí pájecí pasty. Pro hybridní pouzdření, může naše řešení spojit chemické složky na vodní a rozpouštědlové bázi, k účinnému odstranění organických i anorganických zbytků, které zůstávají na podkladu. INVENTEC má více než 10 let zkušenosti s čištěním výkonových modulů, což přispívá ke splnění požadované spolehlivosti, výkonu, ceny a požadavků na životní prostředí. V naší nabídce jsou různé čistící roztoky pro různé čistící kroky při montáži výkonových modulů: Čištění na vodní bázi Čištění rozpouštědly PromocleanTM Disper prostředky Čištění s pomocným rozpouštědlem TopkleanTM EL 20A + 3M NovecTM 71IPA Azeotropní proces PromosolvTM 70ES Spolehlivost & výkon ČIŠTĚNÍ VÝKONOVÝCH POLOVODIČŮ S POMOCNÝM ROZPOUŠTĚDLEM Efektivita nákladů Životní prostředí Nízké povrchové napětí pro lepší smáčivost Vysoký index smáčení díky nízkému povrchovému napětí, s vysokou hustotou a nízkou viskozitou pro lepší smáčivost Nezanechává zbytky na očištěních podkladech a netvoří iontové kontaminace po opláchnutí Materiálová kompatibilita, nenapadá: KOVY jako jsou Cu, Al, Ni, Ag, Sn, Rb, Bi PÁJKY jako jsou SnAg, SAC, PbSn, další KERAMICKÉ substráty Vyzrálý proces Rychlý čas cyklu: čištění, oplach, osušení Poskytuje vysokou pájitelnost zlepšením drátového kontaktování Vynikající provozní náklady na pracovní síly, stopu, vodu a energetické zdroje, trvání cyklu Nehořlavost Nízká toxicita Nízký potenciál globálního oteplování (GWP) Bez poškozování ozónové vrstvy Méně energie spotřebované během výroby (sušení) Bez použití vody Účinné odstranění iontových a neiontových kontaminantů včetně tavidel na bázi kalafuny a pryskyřice, oleje, tuky, hlíny, silikony, iontové povrchově aktivní látky, stopové prvky chloridů atd. Odstraňuje oxidy, aby se zabránilo propojení korozí a nevytvořil se tak galvanický článek hodnota Kauri-butanol (KB) je vysoká, určená pro kritické čištění k odstranění částic a lehkých organických vrstev 22

23 POCÍNOVÁNÍ Aplikace ponořením No Clean tavidlo na vodní bázi Bez halidů Bez halogenů ECOFREC 77 Bez zbytků Vynikající pájecí schopnost Zlepšení spolehlivost zbytků Bez VOC Balení pro všechna tavidla 20 litrové plastikové sudy Vodou rozpustné tavidlo k čištění ECOFREC 82 Mimořádná pájitelnost Snadno odstranitelné zbytky Bez VOC 23
