Totální stanice TPS800 novinky roku 2008

Transkript

1 Totální stanice TPS800 novinky roku 2008 Přístroje střední třídy TPS800 byly nedávno výrazně zmodernizovány po hardwarové i softwarové stránce. Od března 2008 se dodávají s podstatně výkonnějšími laserovými dálkoměry a s firmwarem V Precizní optika Leica Odnímatelné držadlo Dálkoměr IR a RL Vnitřní paměť, 23 zakázek, registrací Zap/Vyp Tlačítko trigr Velký displej 31 x 8 znaků Funkční klávesy Nekonečné ustanovky NiMH baterie Alfanumerická klávesnice Navigační klávesa Dvouosý kompenzátor Sériové rozhraní Úhlová přesnost IR dálkoměr (měření pouze na odrazný hranol) Dálkoměr IR* + RL** 2 TC802 TCR802 TCR805 3 TC803 TCR803 TCR803 5 TC805 TCR805 TCR805 IR* RL** infračervený (InfraRed) dálkoměr pro měření na hranol laserový dálkoměr (ReflectorLess) pro měření bez hranolu do 400/1000 m 1

2 Elektronické měření délek Koaxiální dálkoměr pro měření na hranol (IR) Přesnost: 2mm + 2ppm Rychlost měření: <0,15 s v režimu tracking Dosah: m Koaxiální dálkoměr pro měření bez hranolu (RL) Přesnost: 2mm + 2ppm (<500m), 4mm + 2ppm (>500m) Rychlost měření: 0,25 s v režimu tracking Dosah bez hranolu: >400m (power, PinPoint400) >1000m (ultra, PinPoint1000) Dosah na hranol: >7 500 m Aplikační programy Měření Vytyčování Volné stanovisko Oměrné míry Nepřístupná výška Referenční přímka a kružnice Plocha a objem Stavební aplikace COGO Referenční plocha RoadWorks 3D (volitelně) Polygonový pořad (volitelně) Funkce Přepínání RL/IR Zap/vyp laserové ukazovátko Libela/laserová olovnice Nastavení Osvětlení displeje Volné kódování Kontrolní oměrné Tracking Vymazání poslední registrace Skrytý bod Přenos výšek Odsazení bodu Uzamčení přístroje kódem PIN 2

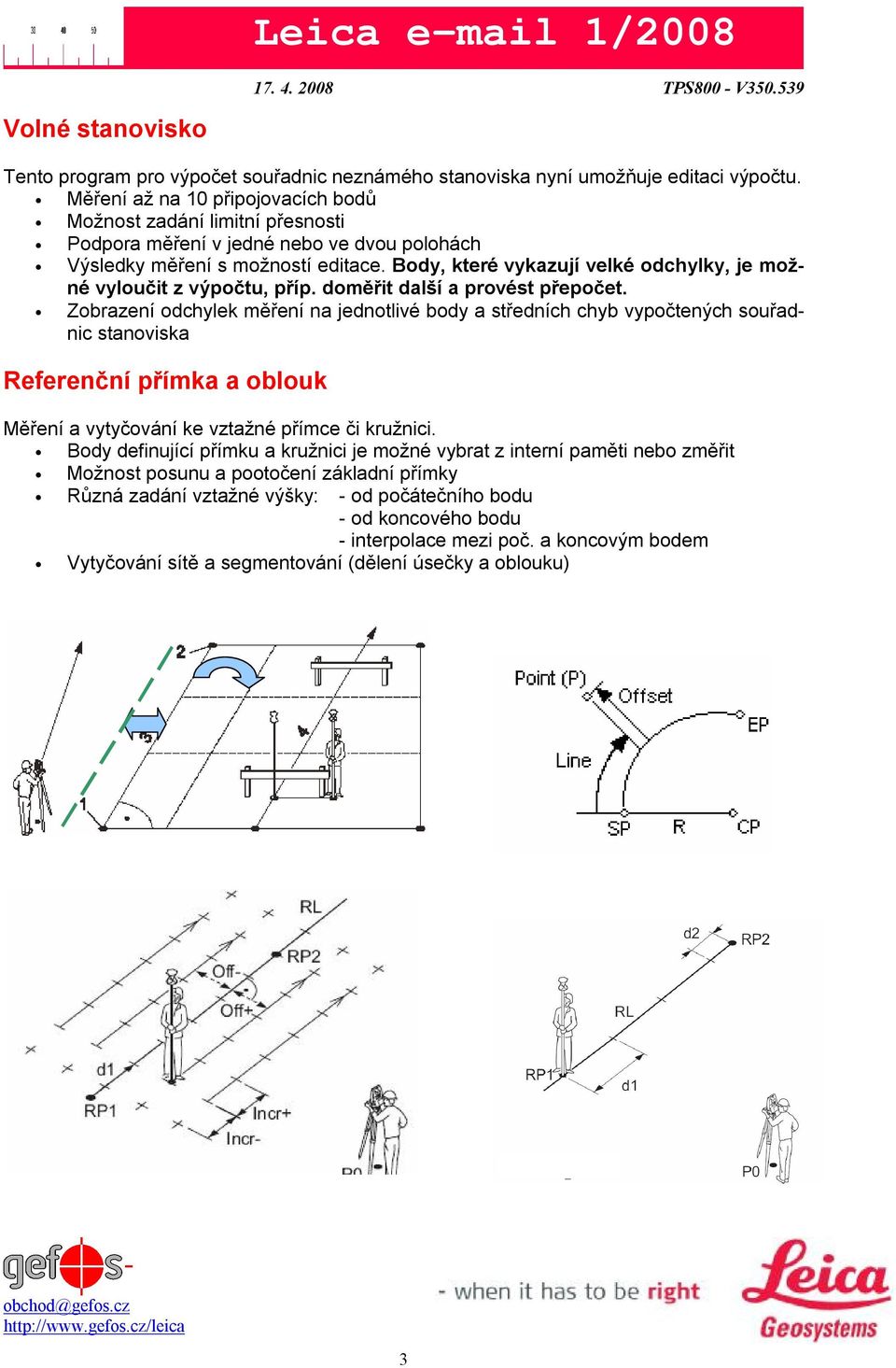

3 Volné stanovisko Tento program pro výpočet souřadnic neznámého stanoviska nyní umožňuje editaci výpočtu. Měření až na 10 připojovacích bodů Možnost zadání limitní přesnosti Podpora měření v jedné nebo ve dvou polohách Výsledky měření s možností editace. Body, které vykazují velké odchylky, je možné vyloučit z výpočtu, příp. doměřit další a provést přepočet. Zobrazení odchylek měření na jednotlivé body a středních chyb vypočtených souřadnic stanoviska Referenční přímka a oblouk Měření a vytyčování ke vztažné přímce či kružnici. Body definující přímku a kružnici je možné vybrat z interní paměti nebo změřit Možnost posunu a pootočení základní přímky Různá zadání vztažné výšky: - od počátečního bodu - od koncového bodu - interpolace mezi poč. a koncovým bodem Vytyčování sítě a segmentování (dělení úsečky a oblouku) 3

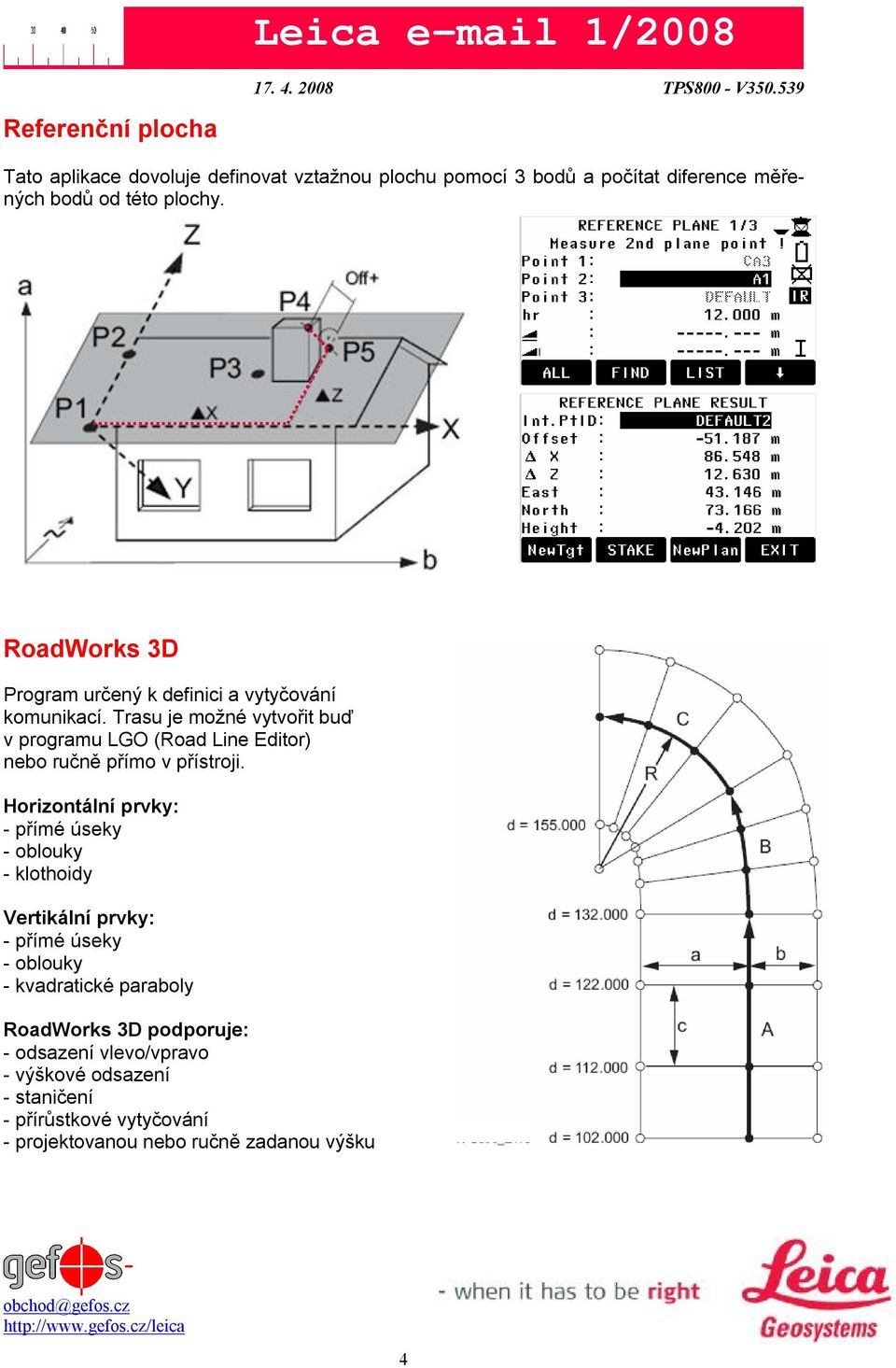

4 Referenční plocha Tato aplikace dovoluje definovat vztažnou plochu pomocí 3 bodů a počítat diference měřených bodů od této plochy. RoadWorks 3D Program určený k definici a vytyčování komunikací. Trasu je možné vytvořit buď v programu LGO (Road Line Editor) nebo ručně přímo v přístroji. Horizontální prvky: - přímé úseky - oblouky - klothoidy Vertikální prvky: - přímé úseky - oblouky - kvadratické paraboly RoadWorks 3D podporuje: - odsazení vlevo/vpravo - výškové odsazení - staničení - přírůstkové vytyčování - projektovanou nebo ručně zadanou výšku 4

5 Polygonový pořad Aplikace umožňuje pohodlné měření polygonového pořadu včetně výpočtu chyb z jeho uzávěru. Pro funkčnost aplikace je nutné zakoupit licenční kód. ZACATEK POLYG. PORADU Bez znameho pripojeni Se znamym pripojenim Možnosti některých aplikačních funkcí byly rozšířeny a doplněny. Např. funkce Posun, umožňující definovat excentricitu cíle nyní uvažuje také tzv. válcovou excetricitu. 1) nejprve zaměříte směr tečen pomyslné kružnice (HzL a HzR) 2) program naviguje k zacílení do středu těchto směrů 3) měření délky na hranol na obvodu kružnice (d) 4) program vypočte souřadnice středu kružnice (P1) a poloměr 5

6 Instalace do starších TPS800 Nový firmware V je možné nahrát i do starších přístrojů řady TPS800. Tuto instalaci provádíme v našem servisu v Praze. Vlastní firmware poskytujeme zdarma, poplatek za servisní úkon je 1 500,- Kč bez DPH. Cenová akce Vybrané modely totálních stanic řady TPS800 nabízíme za velmi výhodné akční ceny (včetně balíčku základního příslušenství): Typ TCR805power - 5" (1,5 mgon) totální stanice s jednou klávesnicí, s možností měření bez hranolu, dosah laserového dálkoměru 400 m. Trojnožka, 2 baterie, nabíječka, minihranol s minivýtyčkou, kabel USB, program LGO Tools TCR803power - 3" (1,0 mgon) totální stanice s jednou klávesnicí, s možností měření bez hranolu, dosah laserového dálkoměru 400 m. Trojnožka, 2 baterie, nabíječka, minihranol s minivýtyčkou, kabel USB, program LGO Tools TCR802power - 2" (0,6 mgon) totální stanice s jednou klávesnicí, s možností měření bez hranolu, dosah laserového dálkoměru 400 m. Trojnožka, 2 baterie, nabíječka, minihranol s minivýtyčkou, kabel USB, program LGO Tools Cena bez DPH Kč Kč Kč GEFOS a.s. Kundratka Praha 8 - Libeň tel.: fax:
