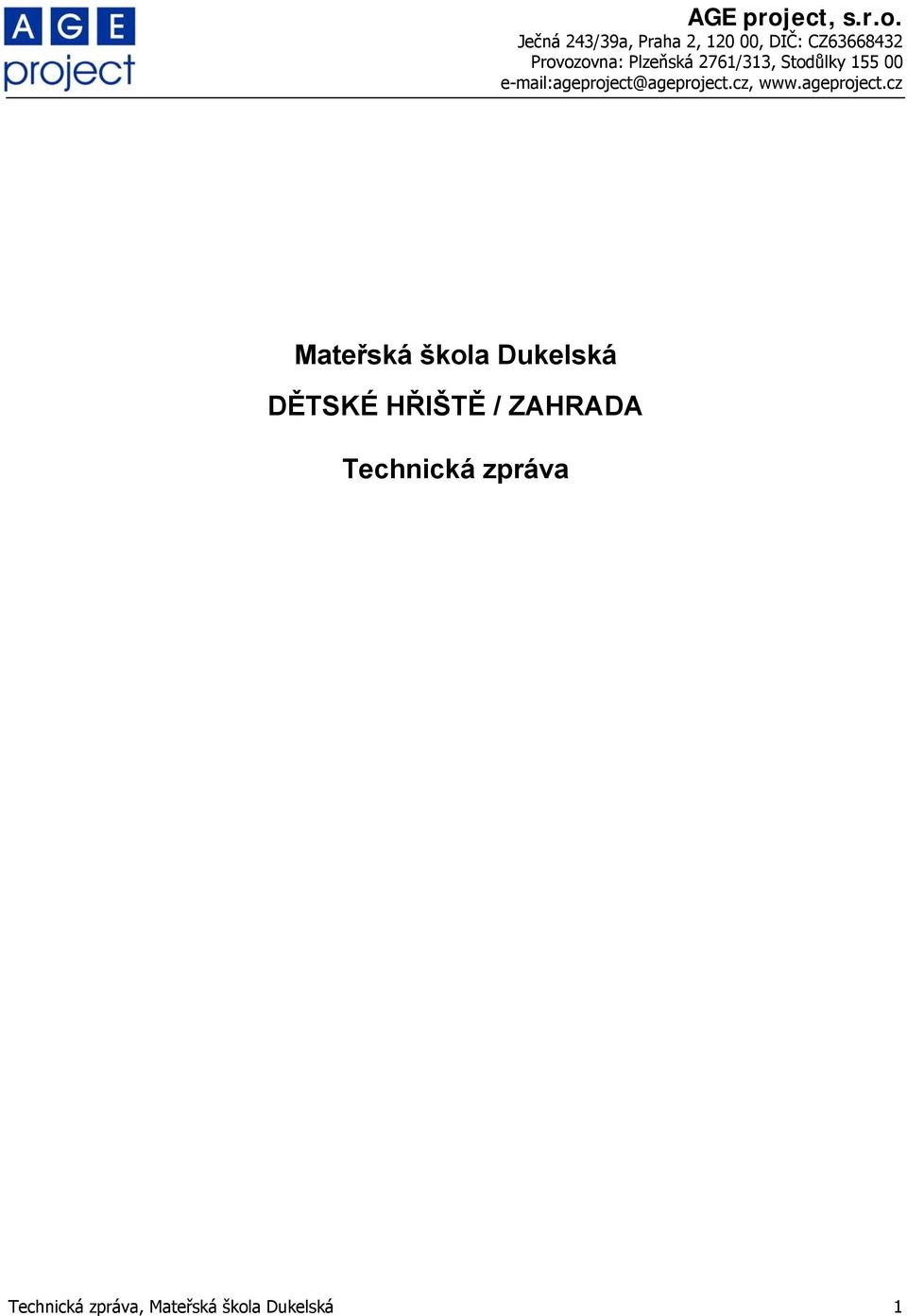

1 Mateřská škola Dukelská DĚTSKÉ HŘIŠTĚ / ZAHRADA Technická zpráva Technická zpráva, Mateřská škola Dukelská 1

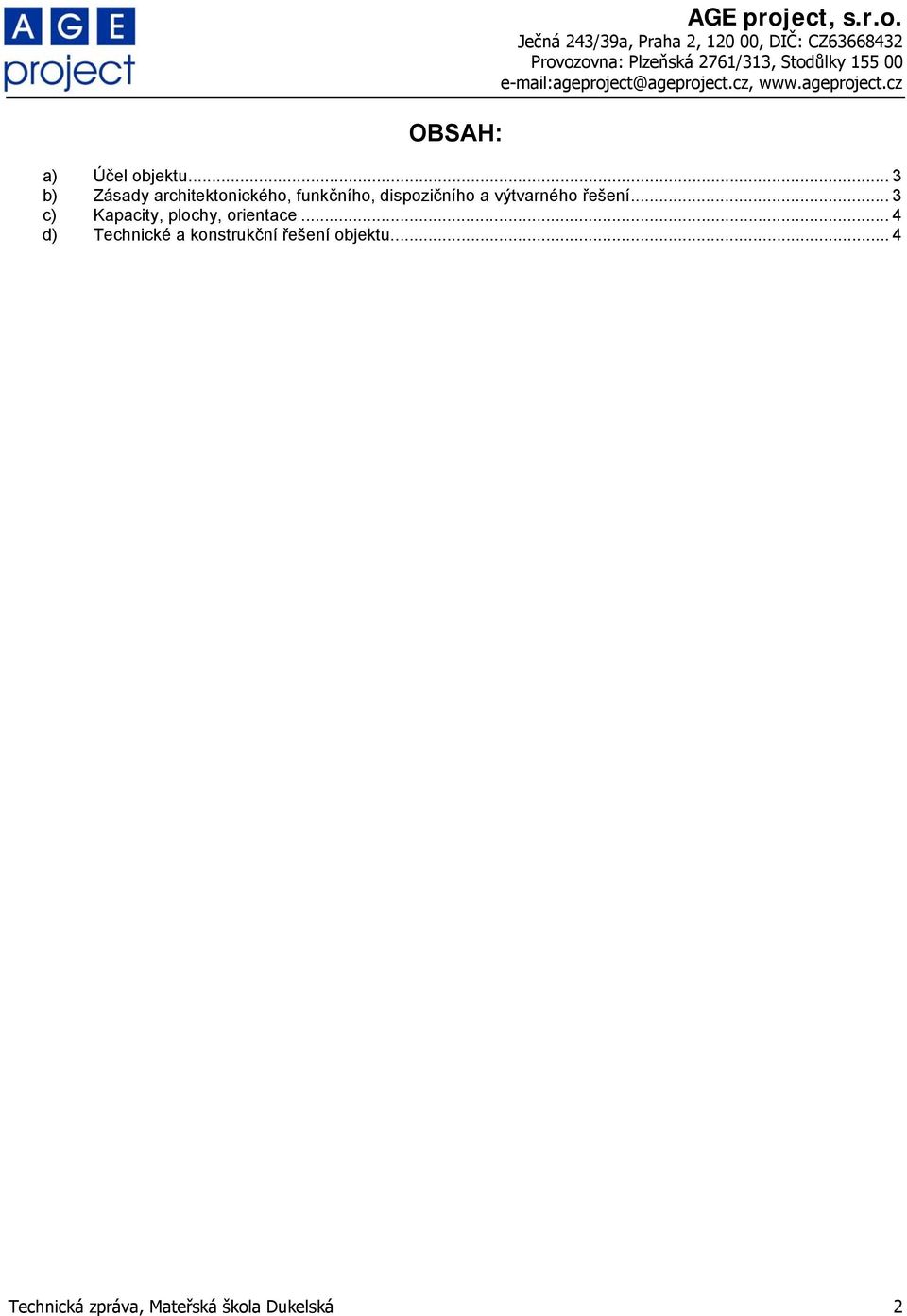

2 OBSAH: AGE project, s.r.o. a) Účel objektu... 3 b) Zásady architektonického, funkčního, dispozičního a výtvarného řešení... 3 c) Kapacity, plochy, orientace... 4 d) Technické a konstrukční řešení objektu Technická zpráva, Mateřská škola Dukelská 2

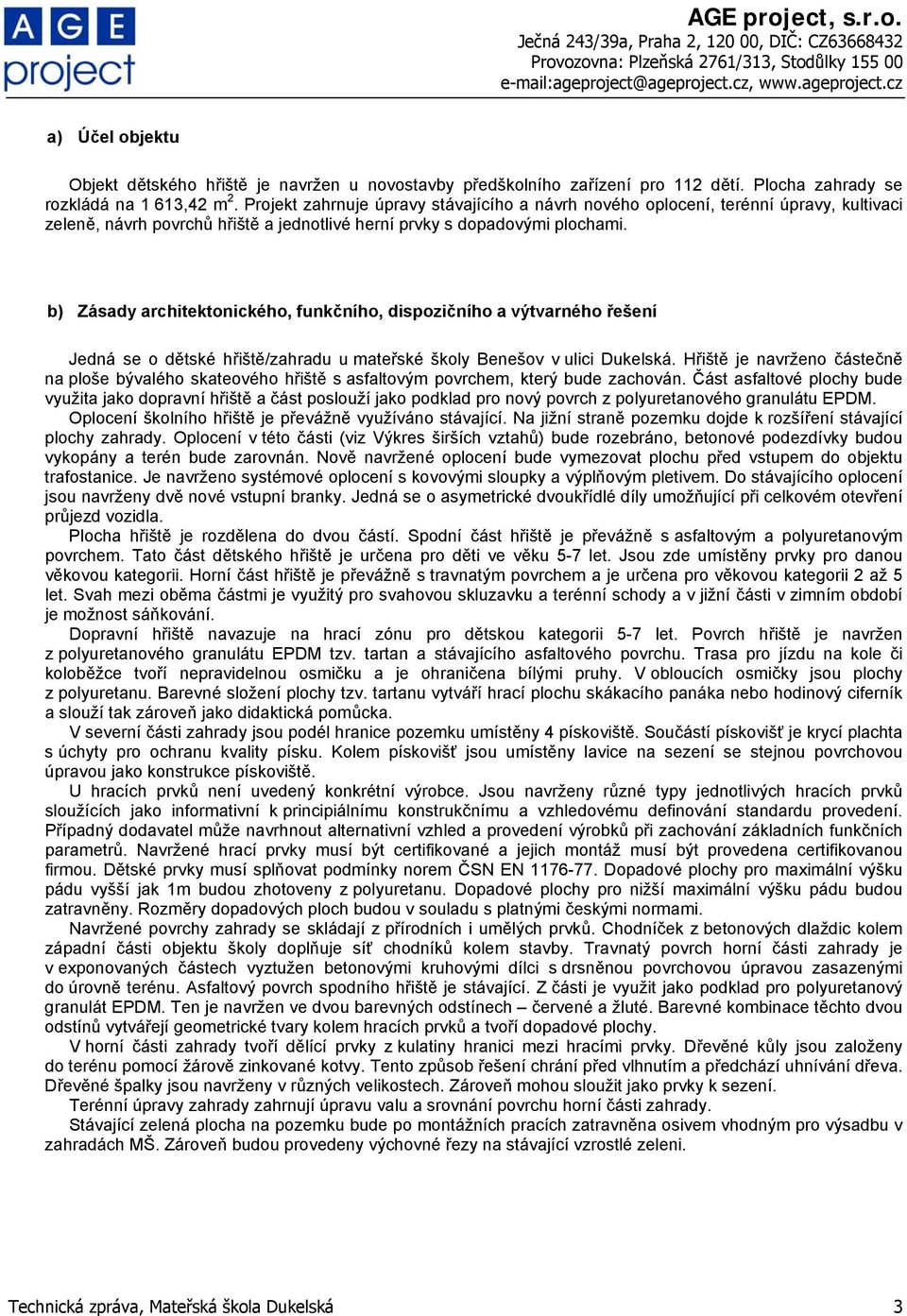

3 a) Účel objektu Objekt dětského hřiště je navržen u novostavby předškolního zařízení pro 112 dětí. Plocha zahrady se rozkládá na 1 613,42 m 2. Projekt zahrnuje úpravy stávajícího a návrh nového oplocení, terénní úpravy, kultivaci zeleně, návrh povrchů hřiště a jednotlivé herní prvky s dopadovými plochami. b) Zásady architektonického, funkčního, dispozičního a výtvarného řešení Jedná se o dětské hřiště/zahradu u mateřské školy Benešov v ulici Dukelská. Hřiště je navrženo částečně na ploše bývalého skateového hřiště s asfaltovým povrchem, který bude zachován. Část asfaltové plochy bude využita jako dopravní hřiště a část poslouží jako podklad pro nový povrch z polyuretanového granulátu EPDM. Oplocení školního hřiště je převážně využíváno stávající. Na jižní straně pozemku dojde k rozšíření stávající plochy zahrady. Oplocení v této části (viz Výkres širších vztahů) bude rozebráno, betonové podezdívky budou vykopány a terén bude zarovnán. Nově navržené oplocení bude vymezovat plochu před vstupem do objektu trafostanice. Je navrženo systémové oplocení s kovovými sloupky a výplňovým pletivem. Do stávajícího oplocení jsou navrženy dvě nové vstupní branky. Jedná se o asymetrické dvoukřídlé díly umožňující při celkovém otevření průjezd vozidla. Plocha hřiště je rozdělena do dvou částí. Spodní část hřiště je převážně s asfaltovým a polyuretanovým povrchem. Tato část dětského hřiště je určena pro děti ve věku 5-7 let. Jsou zde umístěny prvky pro danou věkovou kategorii. Horní část hřiště je převážně s travnatým povrchem a je určena pro věkovou kategorii 2 až 5 let. Svah mezi oběma částmi je využitý pro svahovou skluzavku a terénní schody a v jižní části v zimním období je možnost sáňkování. Dopravní hřiště navazuje na hrací zónu pro dětskou kategorii 5-7 let. Povrch hřiště je navržen z polyuretanového granulátu EPDM tzv. tartan a stávajícího asfaltového povrchu. Trasa pro jízdu na kole či koloběžce tvoří nepravidelnou osmičku a je ohraničena bílými pruhy. V obloucích osmičky jsou plochy z polyuretanu. Barevné složení plochy tzv. tartanu vytváří hrací plochu skákacího panáka nebo hodinový ciferník a slouží tak zároveň jako didaktická pomůcka. V severní části zahrady jsou podél hranice pozemku umístěny 4 pískoviště. Součástí pískovišť je krycí plachta s úchyty pro ochranu kvality písku. Kolem pískovišť jsou umístěny lavice na sezení se stejnou povrchovou úpravou jako konstrukce pískoviště. U hracích prvků není uvedený konkrétní výrobce. Jsou navrženy různé typy jednotlivých hracích prvků sloužících jako informativní k principiálnímu konstrukčnímu a vzhledovému definování standardu provedení. Případný dodavatel může navrhnout alternativní vzhled a provedení výrobků při zachování základních funkčních parametrů. Navržené hrací prvky musí být certifikované a jejich montáž musí být provedena certifikovanou firmou. Dětské prvky musí splňovat podmínky norem ČSN EN Dopadové plochy pro maximální výšku pádu vyšší jak 1m budou zhotoveny z polyuretanu. Dopadové plochy pro nižší maximální výšku pádu budou zatravněny. Rozměry dopadových ploch budou v souladu s platnými českými normami. Navržené povrchy zahrady se skládají z přírodních i umělých prvků. Chodníček z betonových dlaždic kolem západní části objektu školy doplňuje síť chodníků kolem stavby. Travnatý povrch horní části zahrady je v exponovaných částech vyztužen betonovými kruhovými dílci s drsněnou povrchovou úpravou zasazenými do úrovně terénu. Asfaltový povrch spodního hřiště je stávající. Z části je využit jako podklad pro polyuretanový granulát EPDM. Ten je navržen ve dvou barevných odstínech červené a žluté. Barevné kombinace těchto dvou odstínů vytvářejí geometrické tvary kolem hracích prvků a tvoří dopadové plochy. V horní části zahrady tvoří dělící prvky z kulatiny hranici mezi hracími prvky. Dřevěné kůly jsou založeny do terénu pomocí žárově zinkované kotvy. Tento způsob řešení chrání před vlhnutím a předchází uhnívání dřeva. Dřevěné špalky jsou navrženy v různých velikostech. Zároveň mohou sloužit jako prvky k sezení. Terénní úpravy zahrady zahrnují úpravu valu a srovnání povrchu horní části zahrady. Stávající zelená plocha na pozemku bude po montážních pracích zatravněna osivem vhodným pro výsadbu v zahradách MŠ. Zároveň budou provedeny výchovné řezy na stávající vzrostlé zeleni. Technická zpráva, Mateřská škola Dukelská 3

b) Zásady architektonického, funkčního, dispozičního a výtvarného řešení Jedná se o dětské hřiště/zahradu u mateřské školy Benešov v ulici Dukelská.

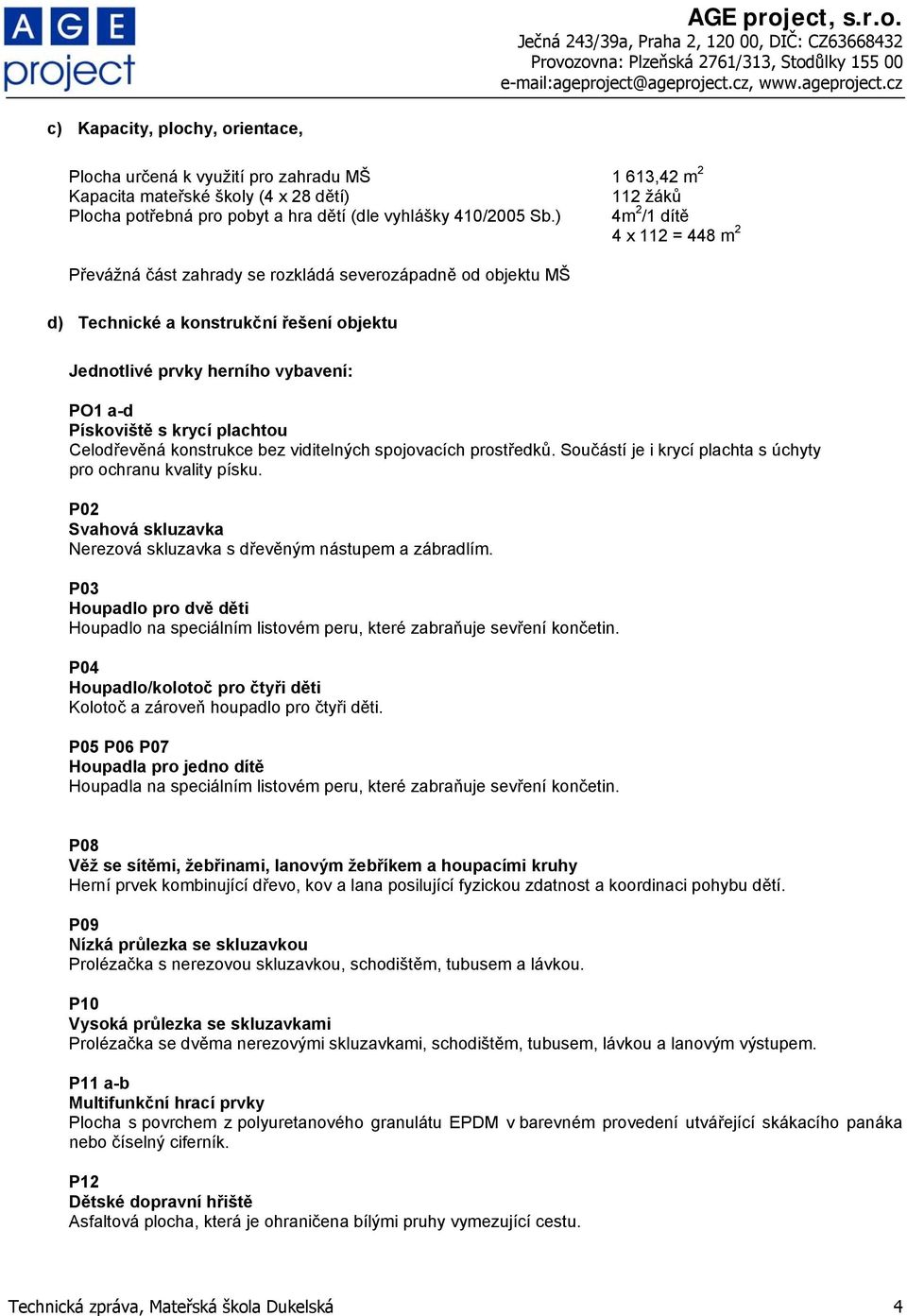

4 c) Kapacity, plochy, orientace, Plocha určená k využití pro zahradu MŠ 1 613,42 m 2 Kapacita mateřské školy (4 x 28 dětí) 112 žáků Plocha potřebná pro pobyt a hra dětí (dle vyhlášky 410/2005 Sb.) 4m 2 /1 dítě 4 x 112 = 448 m 2 Převážná část zahrady se rozkládá severozápadně od objektu MŠ d) Technické a konstrukční řešení objektu Jednotlivé prvky herního vybavení: PO1 a-d Pískoviště s krycí plachtou Celodřevěná konstrukce bez viditelných spojovacích prostředků. Součástí je i krycí plachta s úchyty pro ochranu kvality písku. P02 Svahová skluzavka Nerezová skluzavka s dřevěným nástupem a zábradlím. P03 Houpadlo pro dvě děti Houpadlo na speciálním listovém peru, které zabraňuje sevření končetin. P04 Houpadlo/kolotoč pro čtyři děti Kolotoč a zároveň houpadlo pro čtyři děti. P05 P06 P07 Houpadla pro jedno dítě Houpadla na speciálním listovém peru, které zabraňuje sevření končetin. P08 Věž se sítěmi, žebřinami, lanovým žebříkem a houpacími kruhy Herní prvek kombinující dřevo, kov a lana posilující fyzickou zdatnost a koordinaci pohybu dětí. P09 Nízká průlezka se skluzavkou Prolézačka s nerezovou skluzavkou, schodištěm, tubusem a lávkou. P10 Vysoká průlezka se skluzavkami Prolézačka se dvěma nerezovými skluzavkami, schodištěm, tubusem, lávkou a lanovým výstupem. P11 a-b Multifunkční hrací prvky Plocha s povrchem z polyuretanového granulátu EPDM v barevném provedení utvářející skákacího panáka nebo číselný ciferník. P12 Dětské dopravní hřiště Asfaltová plocha, která je ohraničena bílými pruhy vymezující cestu. Technická zpráva, Mateřská škola Dukelská 4

plachtou Celodřevěná konstrukce bez viditelných spojovacích prostředků. Součástí je i krycí plachta s úchyty pro ochranu kvality písku.

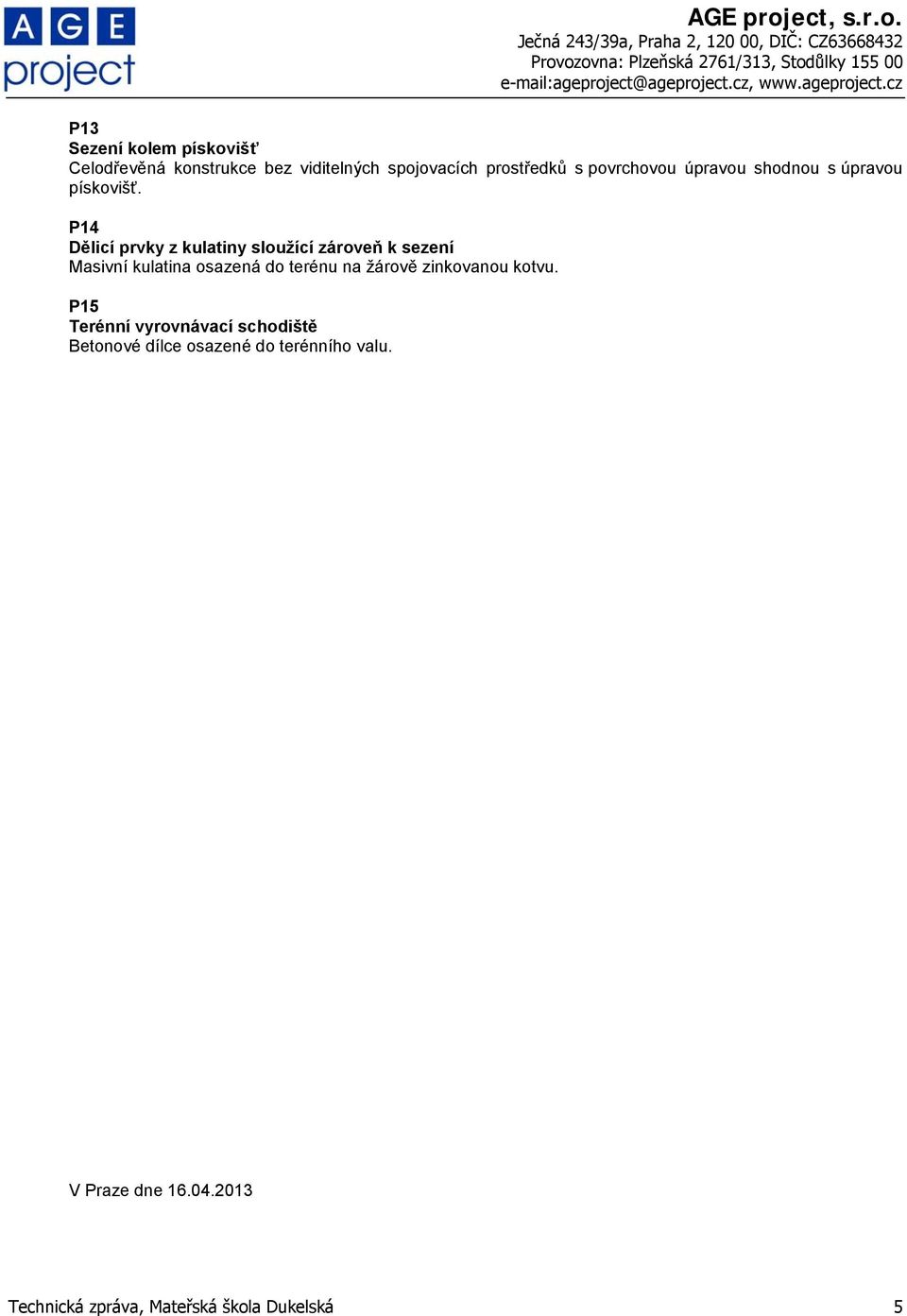

5 P13 Sezení kolem pískovišť Celodřevěná konstrukce bez viditelných spojovacích prostředků s povrchovou úpravou shodnou s úpravou pískovišť. P14 Dělicí prvky z kulatiny sloužící zároveň k sezení Masivní kulatina osazená do terénu na žárově zinkovanou kotvu. P15 Terénní vyrovnávací schodiště Betonové dílce osazené do terénního valu. V Praze dne Technická zpráva, Mateřská škola Dukelská 5

P14 Dělicí prvky z kulatiny sloužící zároveň k sezení Masivní kulatina osazená do terénu na žárově
