DETAIL č. 2: Mechanicky kotvená střešní krytina z fólie FATRAFOL na tepelně izolační vrstvě z lehčeného plastu - novostavba

Rozměr: px
Začít zobrazení ze stránky:

Download "DETAIL č. 2: Mechanicky kotvená střešní krytina z fólie FATRAFOL na tepelně izolační vrstvě z lehčeného plastu - novostavba"

Transkript

1 DETAIL č. 1: Mechanicky kotvená střešní krytina z fólie FATRAFOL na betonovém podkladu DETAIL č. 2: Mechanicky kotvená střešní krytina z fólie FATRAFOL na tepelně izolační vrstvě z lehčeného plastu - novostavba

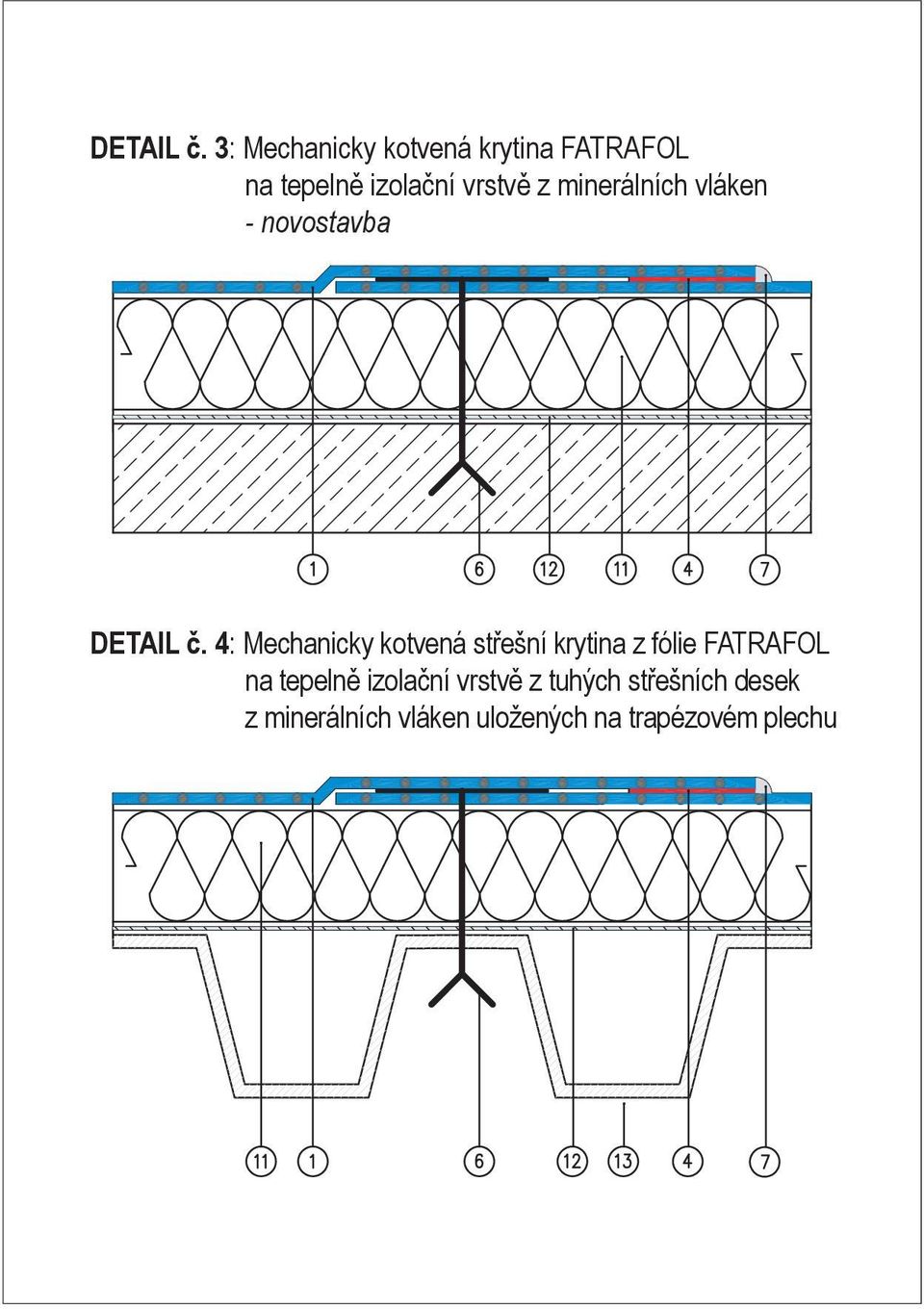

2 DETAIL č. 3: Mechanicky kotvená krytina FATRAFOL na tepelně izolační vrstvě z minerálních vláken - novostavba DETAIL č. 4: Mechanicky kotvená střešní krytina z fólie FATRAFOL na tepelně izolační vrstvě z tuhých střešních desek z minerálních vláken uložených na trapézovém plechu

3 DETAIL č. 5: Střešní krytina z fólie FATRAFOL 807 lepená k podkladu - rekonstrukce DETAIL č. 6: Střešní krytina z fólie FATRAFOL 807 lepená k podkladu - rekonstrukce se zateplením

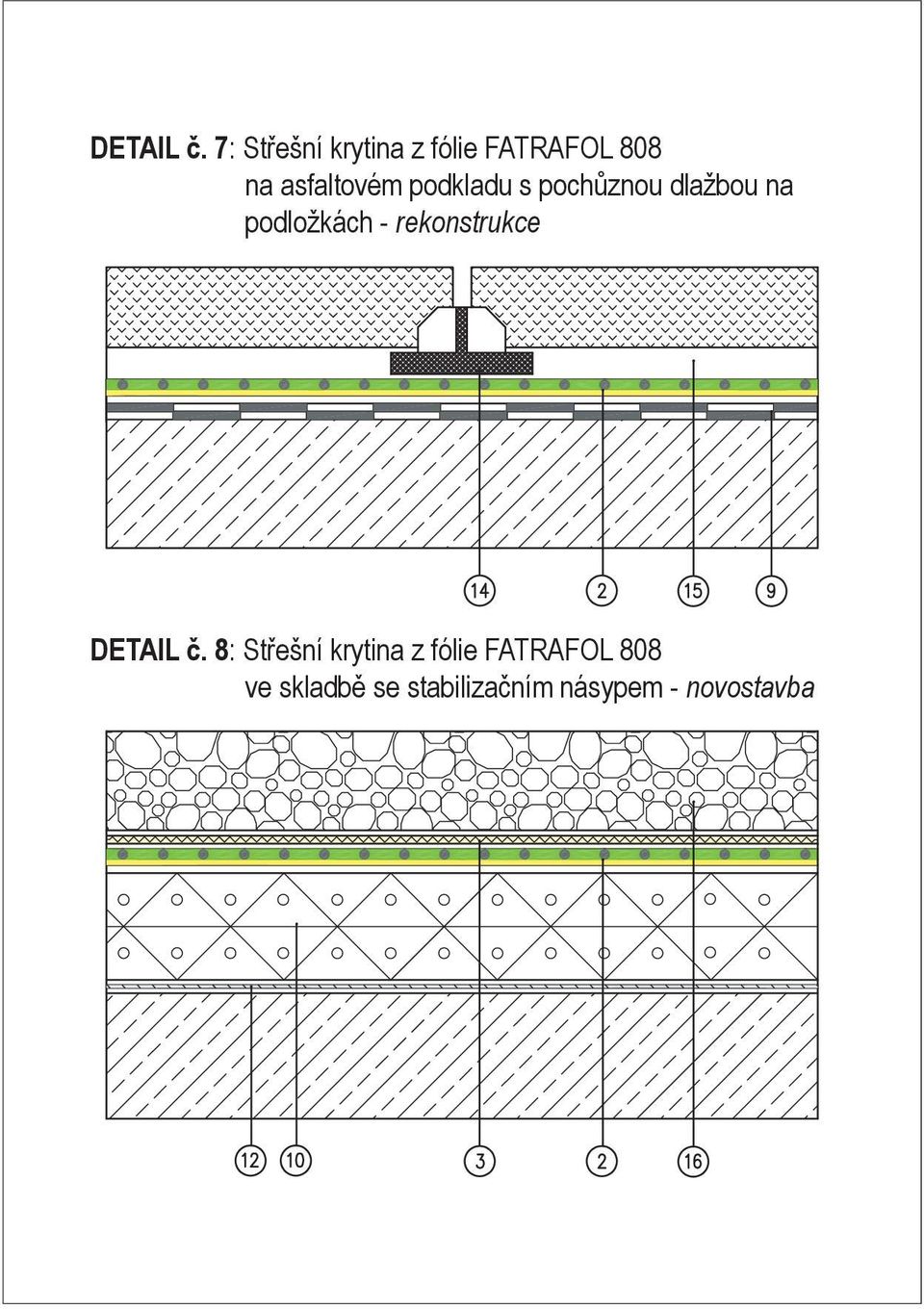

4 DETAIL č. 7: Střešní krytina z fólie FATRAFOL 808 na asfaltovém podkladu s pochůznou dlažbou na podložkách - rekonstrukce DETAIL č. 8: Střešní krytina z fólie FATRAFOL 808 ve skladbě se stabilizačním násypem - novostavba

5 DETAIL č. 9: Střešní krytina z fólie FATRAFOL 808 ve skladbě s obráceným pořadím vrstev

6 DETAIL č. 10: Střešní krytina z fólie FATRAFOL 808 ve skladbě s vegetační vrstvou - střešní zahrada intenzivní údržba extenzivní údržba

7 DETAIL č. 11: Spoje fólie FATRAFOL v přesazích pásů bez kotvení k podkladu DETAIL č. 12: Spoje fólie FATRAFOL v přesazích pásů s kotvením k podkladu

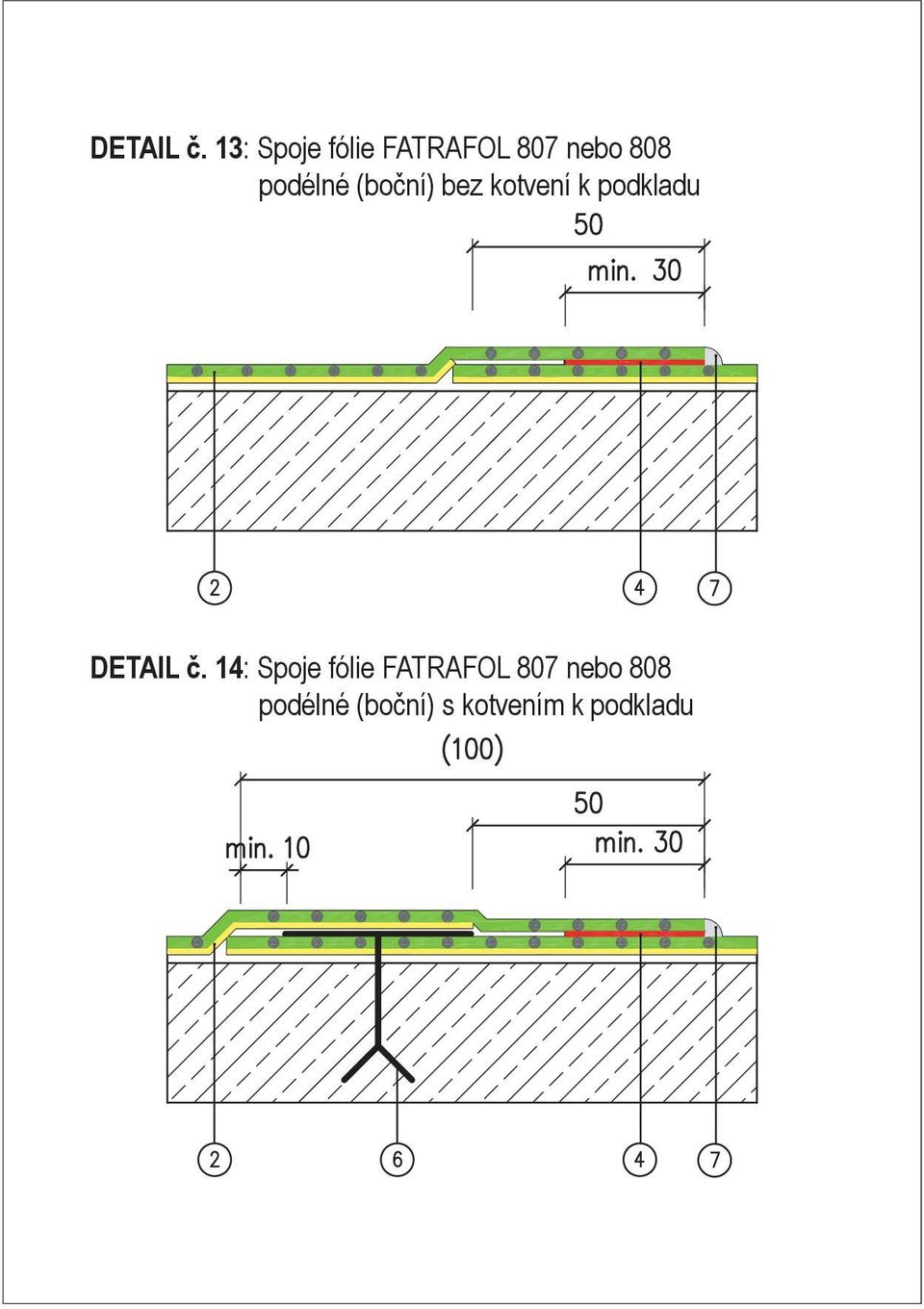

8 DETAIL č. 13: Spoje fólie FATRAFOL 807 nebo 808 podélné (boční) bez kotvení k podkladu DETAIL č. 14: Spoje fólie FATRAFOL 807 nebo 808 podélné (boční) s kotvením k podkladu

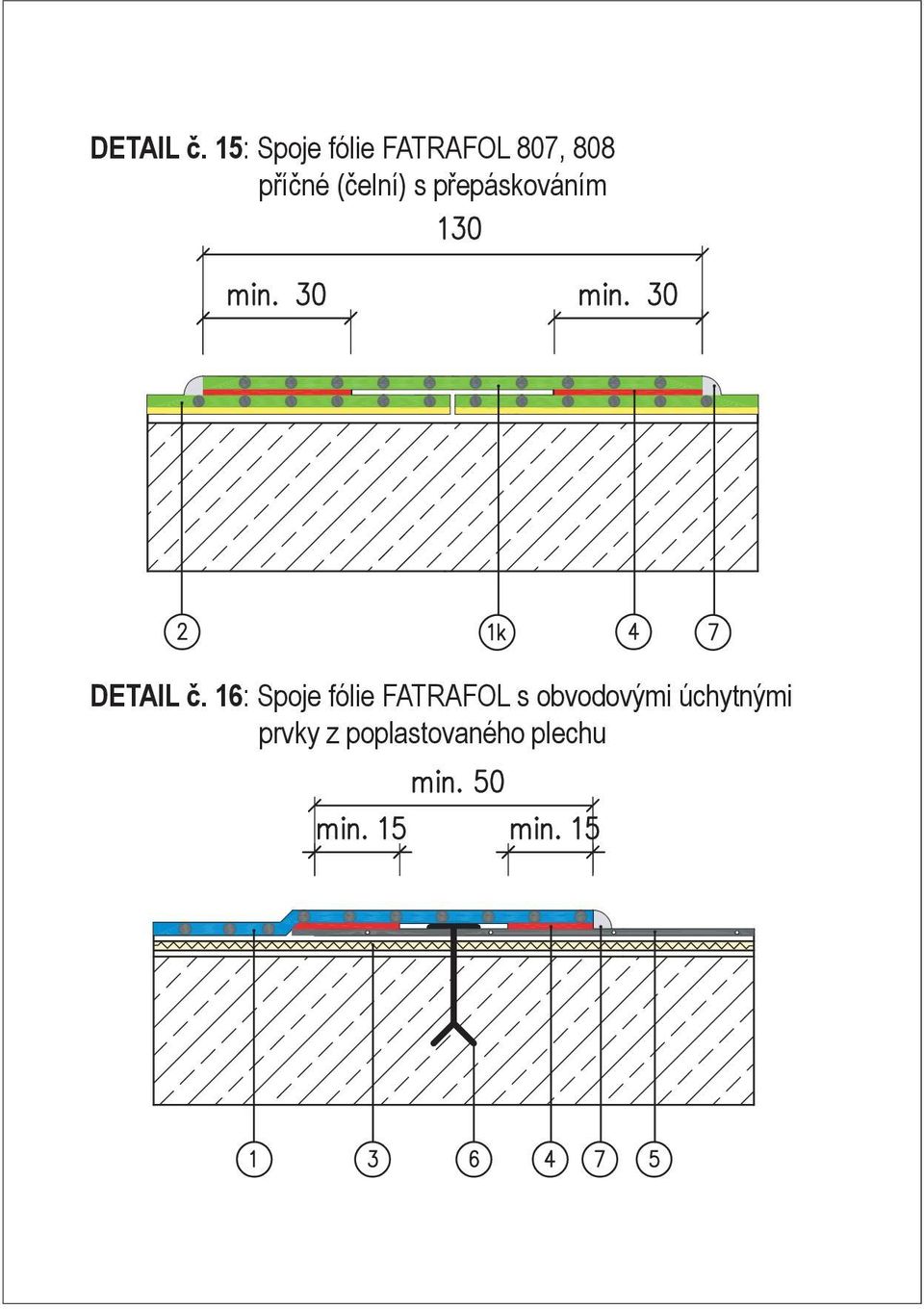

9 DETAIL č. 15: Spoje fólie FATRAFOL 807, 808 příčné (čelní) s přepáskováním DETAIL č. 16: Spoje fólie FATRAFOL s obvodovými úchytnými prvky z poplastovaného plechu

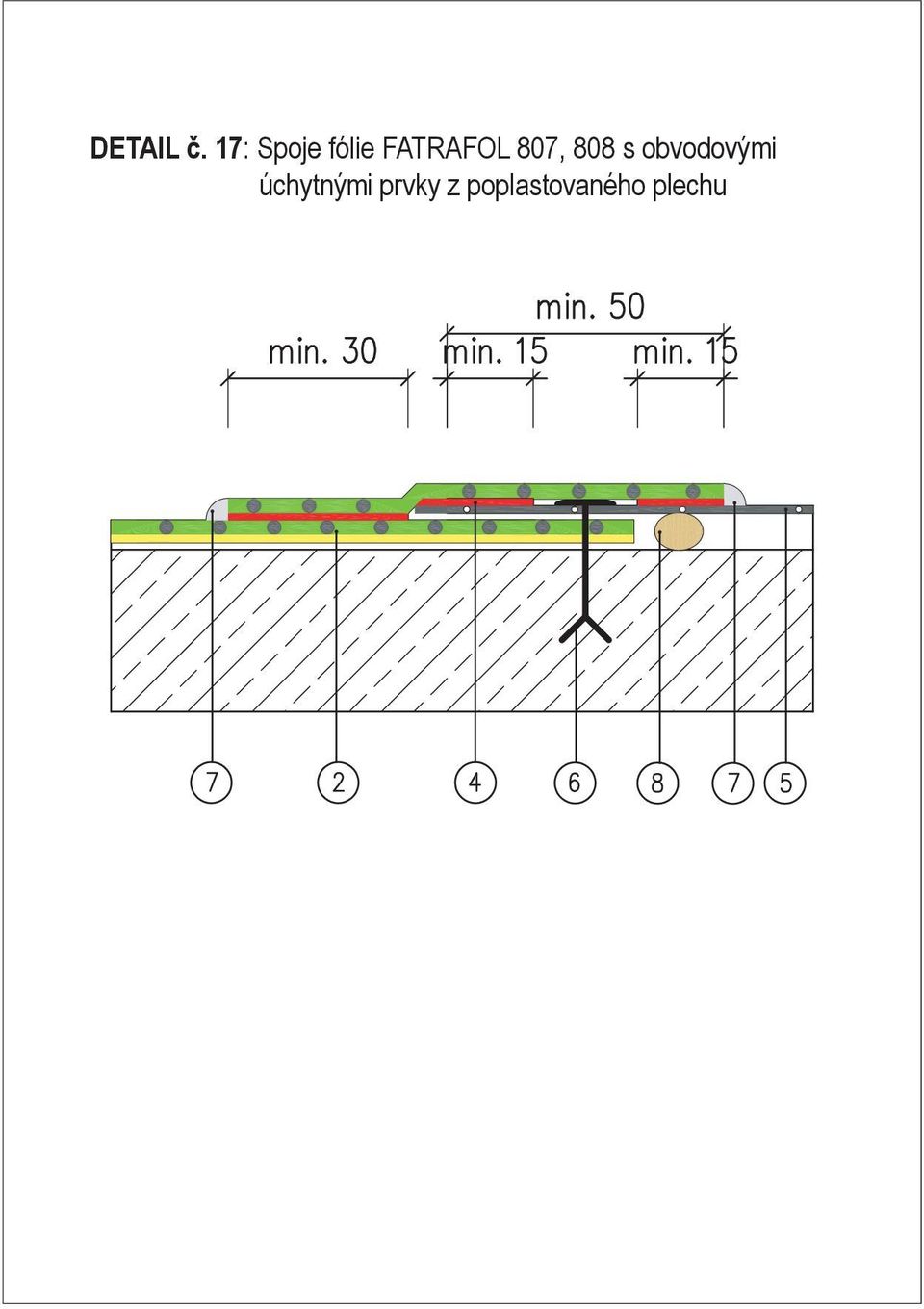

10 DETAIL č. 17: Spoje fólie FATRAFOL 807, 808 s obvodovými úchytnými prvky z poplastovaného plechu

11 DETAIL č. 18: Dotěsnění vnitřního koutu atiky Příprava přířezu fólie Vložení přířezu do koutu Dotěsnění prostorovými tvarovkami

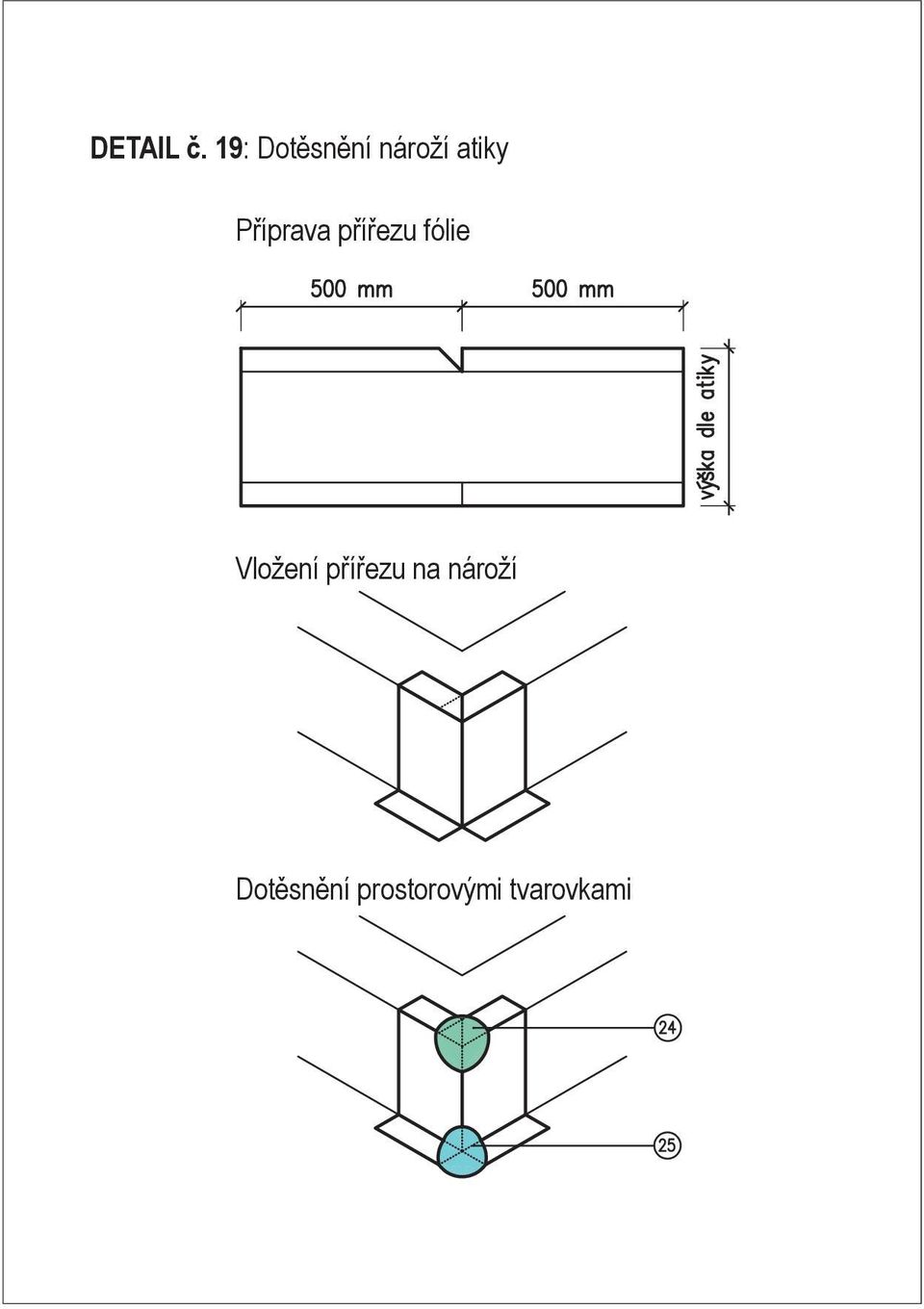

12 DETAIL č. 19: Dotěsnění nároží atiky Příprava přířezu fólie Vložení přířezu na nároží Dotěsnění prostorovými tvarovkami

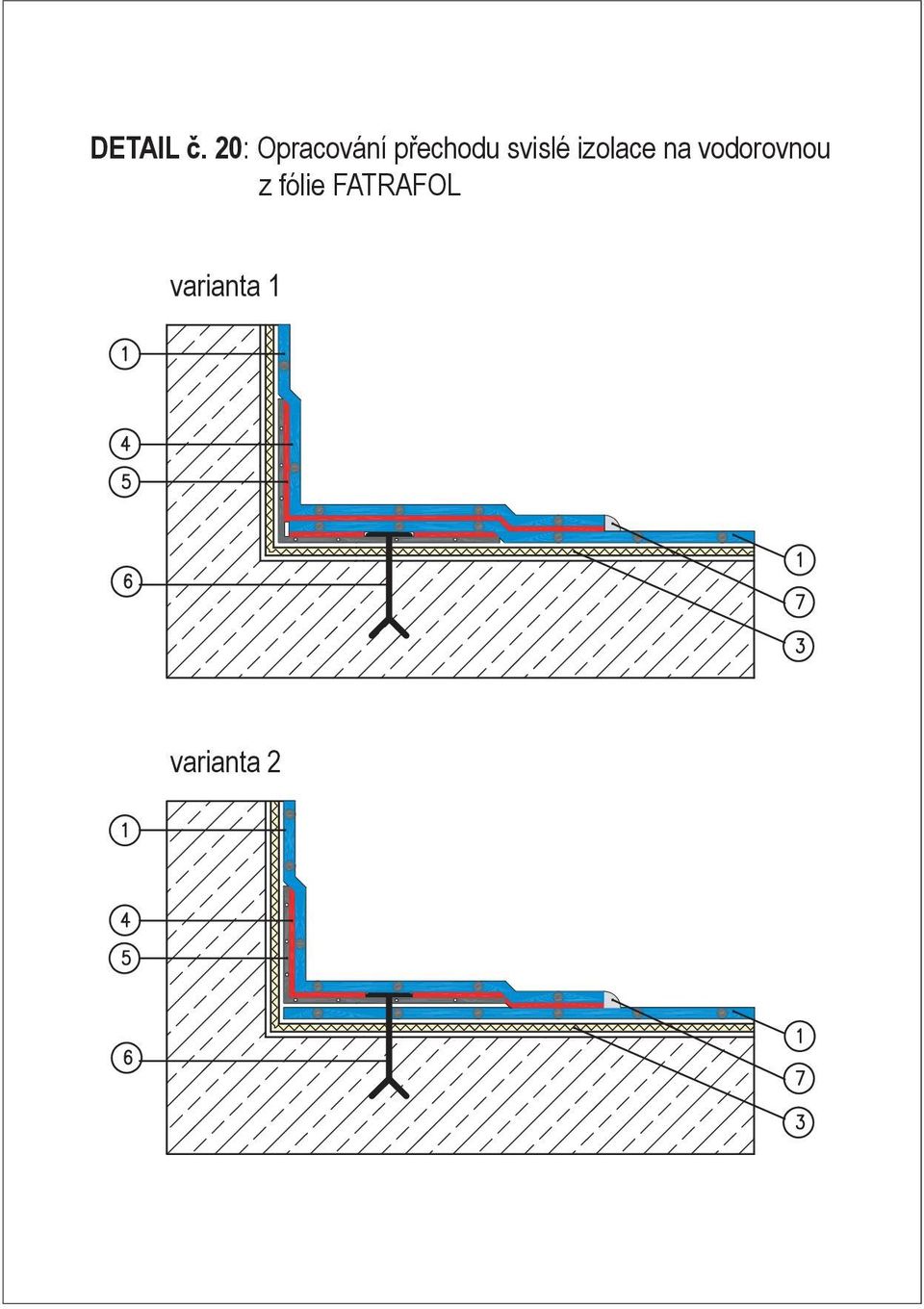

13 DETAIL č. 20: Opracování přechodu svislé izolace na vodorovnou z fólie FATRAFOL varianta 1 varianta 2

14 DETAIL č. 21: Opracování přechodu svislé izolace na vodorovnou z fólie FATRAFOL 807, 808

15 DETAIL č. 22: Ukončení izolace na stěně DETAIL č. 23: Ukončení izolace na stěně s krycí lištou DETAIL č. 24: Ukončení izolace na stěně pod omítkou

16 DETAIL č. 25: Opracování atiky okapnicí z poplastovaného plechu DETAIL č. 26: Opracování atiky krycí lištou z pozinkovaného nebo měděného plechu

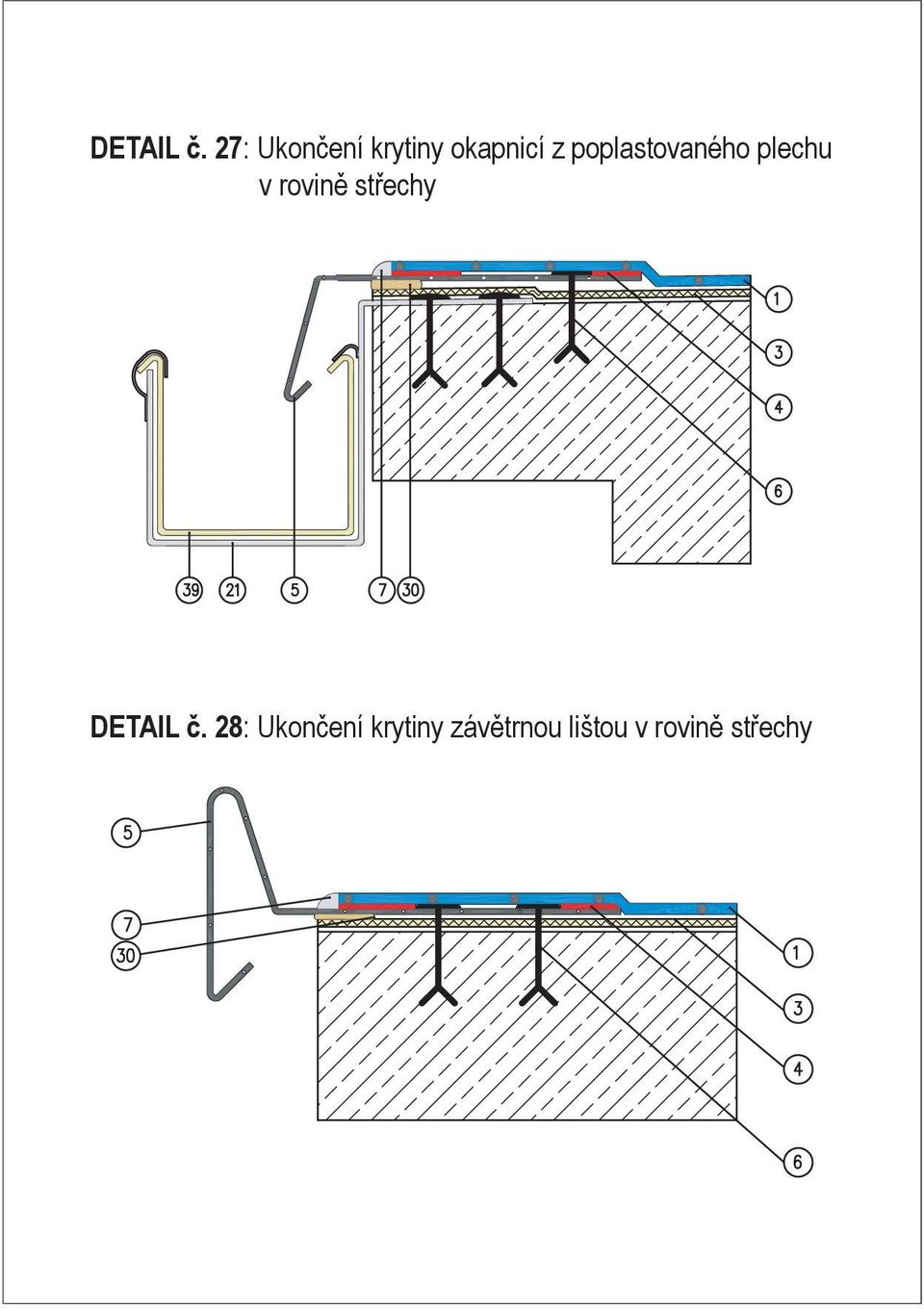

17 DETAIL č. 27: Ukončení krytiny okapnicí z poplastovaného plechu v rovině střechy DETAIL č. 28: Ukončení krytiny závětrnou lištou v rovině střechy

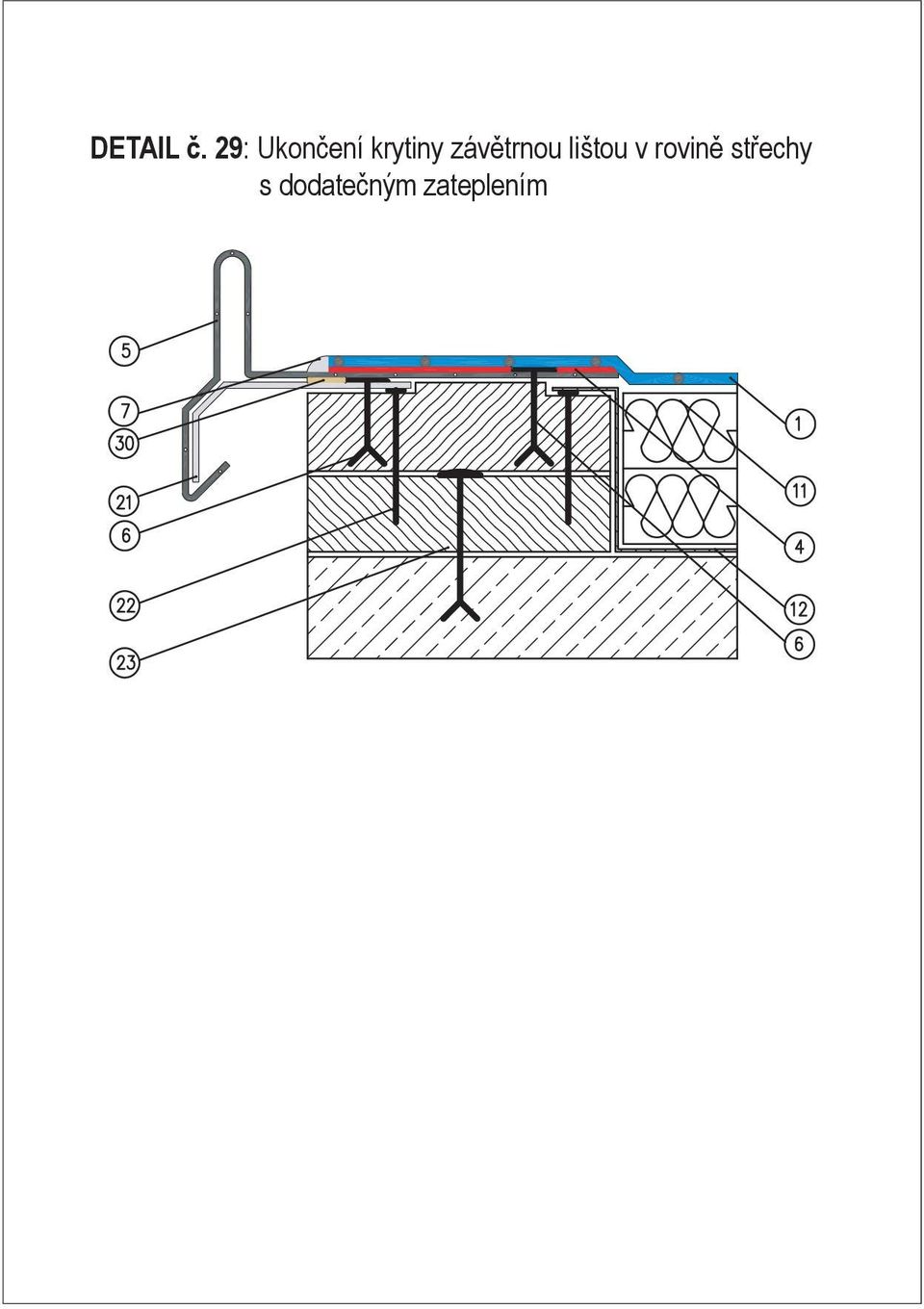

18 DETAIL č. 29: Ukončení krytiny závětrnou lištou v rovině střechy s dodatečným zateplením

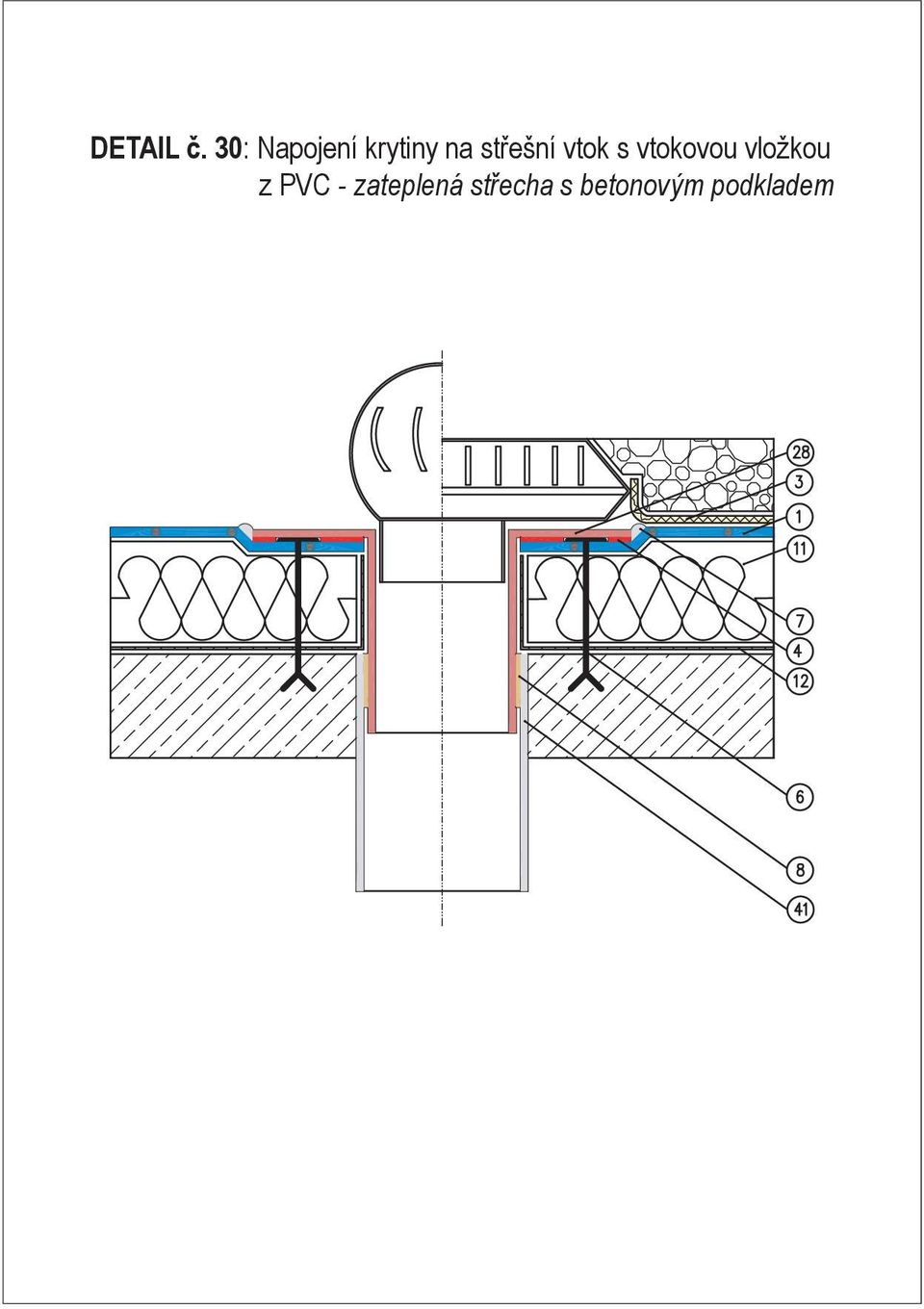

19 DETAIL č. 30: Napojení krytiny na střešní vtok s vtokovou vložkou z PVC - zateplená střecha s betonovým podkladem

20 DETAIL č. 31: Napojení krytiny na rohový vtok z PVC DETAIL č. 32: Osazení větracího komínku z PVC na krytině FATRAFOL - novostavba

21 DETAIL č. 33: Prostupová tvarovka z fólie FATRAFOL na potrubí z PVC DETAIL č. 34: Prostupová tvarovka z fólie FATRAFOL na potrubí z ostatních materiálů

22 DETAIL č. 35: Střešní žlab z poplastovaného plechu DETAIL č. 36: Střešní žlab z fólie FATRAFOL - varianta 1

23 Střešní žlab z fólie FATRAFOL - varianta 2 DETAIL č. 37: Plastový držák hromosvodu s betonovou výplní - v ploše střechy

24 DETAIL č. 38 : Pevné uchycení plastového držáku hromosvodu ke střešní krytině FATRAFOL - po obvodu střechy

25 DETAIL č. 39: Mechanicky kotvená střešní krytina z fólie FATRAFOL na tepelně izolační vrstvě z tuhých střešních desek z minerálních vláken uložených na trapézovém plechu

26 DETAIL č. 40: Spoje fólie FATRAFOL v přesazích pásů s kotvením MIN MIN 30

27 DETAIL č. 41: Spoje fólie FATRAFOL v přesazích pásů bez kotvení k podkladu 50 MIN.30

28 DETAIL č. 42: Opracování přechodu svislé izolace na vodorovnou z fólie FATRAFOL - střecha s tepelnou izolací z minerální vlny s vloženým spádovým klínem

29 DETAIL č. 43: Ukončení izolace na svislé stěně

30 DETAIL č. 44: Opracování atiky okapnicí z poplastovaného plechu se zateplením fasády

31 DETAIL č. 45: Ukončení krytiny závětrnou lištou v rovině střechy

32 DETAIL č. 46: Střešní krytina z fólie FATRAFOL 807 lepená k podkladu - rekonstrukce
