1 Instalace hardware Poznámka Než začnete, ujistěte se, všechny počítače, které budou sdílet tiskárnu, mají nainstalován ovladač tiskárny. Podrobnosti naleznete v instalační příručce vaší tiskárny. Připravte si prosím tyto produkty Tiskárna s USB portem (non-gdi/capt) Přístupový bod / směrovač s technologií n Počítač s bezdrátovým adaptérem Instalace hardwaru 1. Vypněte tiskárnu. 2. Připojte tiskový server k tiskárně pomocí dodaného kabelu k tiskárně. Na následujícím obrázku je pro referenci znázorněna klasická topologie: 3. Zapněte tiskárnu. 4. Pomocí dodaného napájecího adaptéru zapněte tiskový server. 5. Počkejte 40 sekund na Power On Self Test (POST) tiskového serveru. Výchozí nastavení z výroby Uživatelské jméno: admin Heslo: admin Režim bezdrátové sítě: Ad-Hoc (Peer-to-Peer) Kanál: 1 SSID: WLAN-PS Adresa IP: Maska podsítě:

Připojte tiskový server k tiskárně pomocí dodaného kabelu k tiskárně. Na následujícím obrázku je pro referenci znázorněna klasická topologie: 3. Zapněte tiskárnu. 4.

2 Instalace softwaree Poznámka to konfigurace jsou podobné v systémech Windows 7/Vista/XP. Jako příklad uvádíme systém Windows 7. Informace pro operační systém MAC OS najdete v uživatelské příručce na dodaném disku CD. 1 Vytvoření print server sítě Poznámka Ujistěte se, že váš počítač má nainstalovaný bezdrátový adaptér a že protokol DHCP na směrovači je povolen. Vložte dodaný CD disk do CD mechaniky ve vašem počítači, následně se automaticky spustí Průvodce nastavením. Vyberte TL-WPS510U Poznámka Jestliže nemáte CD-ROM mechaniku, můžete se přihlásit na naší webové stránce a stáhnout zde průvodce nastavením PrintServer_Setup_Wizard. 2

1 Vytvoření print server sítě Poznámka Ujistěte se, že váš počítač má nainstalovaný bezdrátový adaptér a že protokol DHCP na směrovači je povolen.

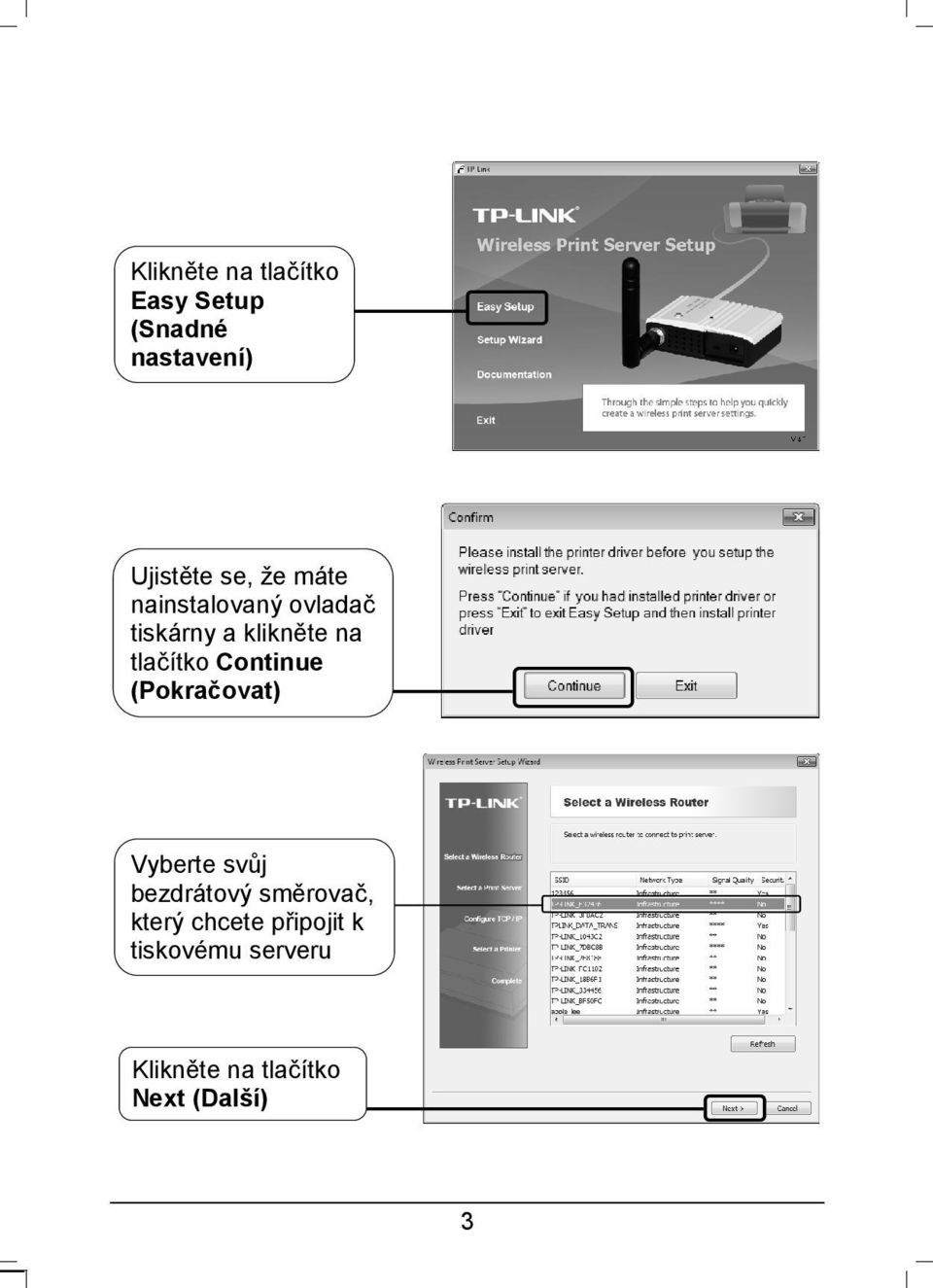

3 Easy Setup (Snadné nastavení) Ujistěte se, že máte nainstalovaný ovladač tiskárny a klikněte na tlačítko Continue (Pokračovat) Vyberte svůj bezdrátový směrovač, který chcete připojit k tiskovému serveru 3

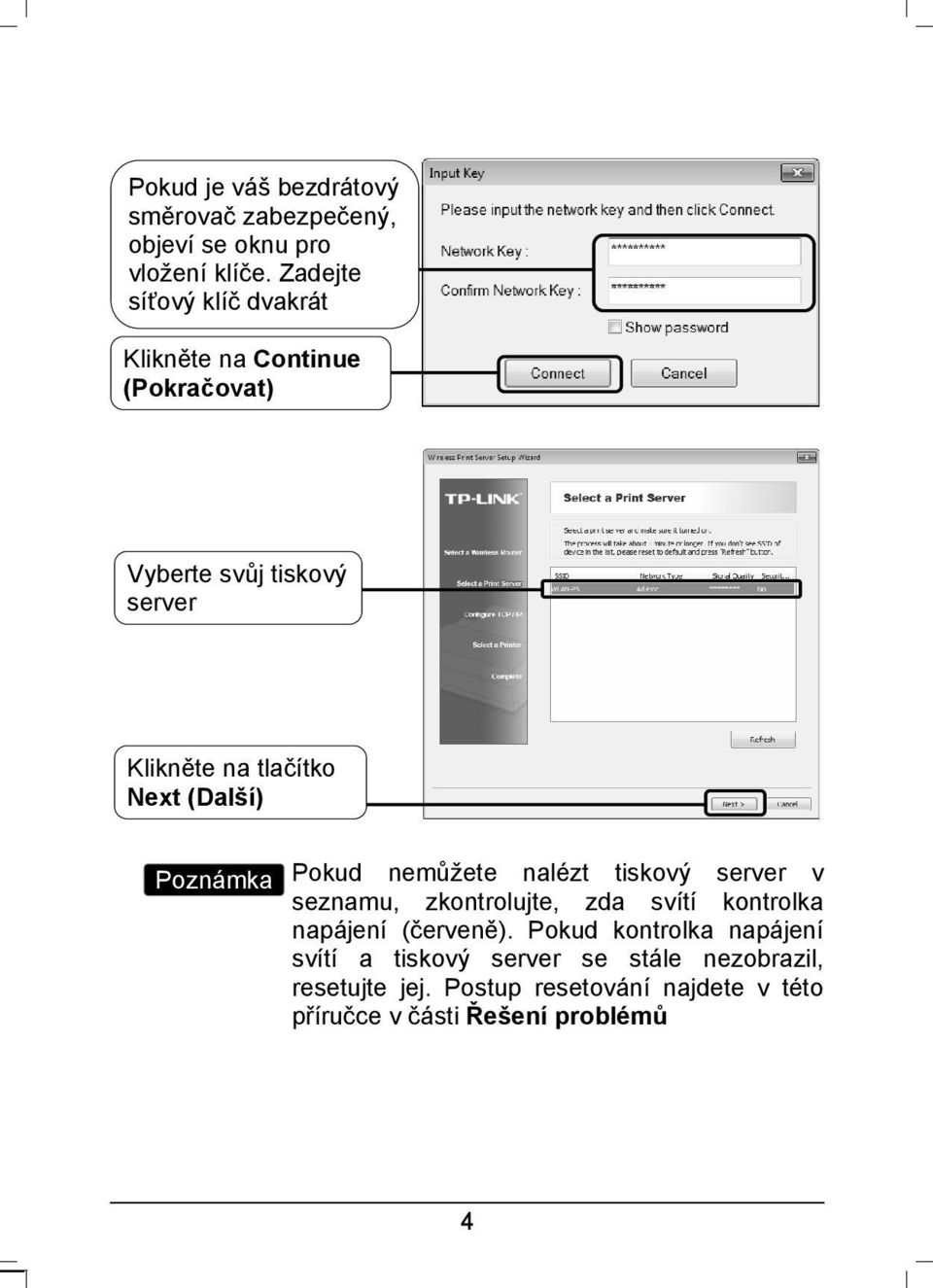

4 Pokud je váš bezdrátový směrovač zabezpečený, objeví se oknu pro vložení klíče. Zadejte síťový klíč dvakrát Klikněte na Continue (Pokračovat) Vyberte svůj tiskový server Poznámka Pokud nemůžete nalézt tiskový server v seznamu, zkontrolujte, zda svítí kontrolka napájení (červeně). Pokud kontrolka napájení svítí a tiskový server se stále nezobrazil, resetujte jej. Postup resetování najdete v této příručce v části Řešení problémů 4

nemůžete nalézt tiskový server v seznamu, zkontrolujte, zda svítí kontrolka napájení (červeně).

5 Vyberte položkuzískat adresu IP ze serveru DHCP automaticky (použít DHCP) Klikněte na Yes (Ano) Vyberte tiskárnu, která je připojena k vašemu tiskovému serveru 5

6 Finish (Dokončit) Nyní může počítač prostřednictvím tiskového serveru používat tiskárnu. 2 Připojení do sítě tiskového serveru Pokud se jiný počítač chce připojit do sítě tiskového serveru pro sdílení tiskárny, postupujte podle kroků níže. Připojení počítače a směrovače Připojte počítač k vašemu směrovači nebo přístupovému bodu. Podrobnosti naleznete v instalační příručce vašeho směrovače. 6

serveru pro sdílení tiskárny, postupujte podle kroků níže.

7 Připojování do sítě pomocí průvodce nastavením Vložte dodaný CD disk do CD mechaniky ve vašem počítači, následně se automaticky spustí Průvodce nastavením. Vyberte TL-WPS510U Poznámka Jestliže nemáte CD-ROM mechaniku, můžete se přihlásit na naší webové stránce a stáhnout zde průvodce nastavením PrintServer_Setup_Wizard. Klikněte na Setup Wizard (Průvodce nastavením) 7

Vyberte TL-WPS510U Poznámka Jestliže nemáte CD-ROM mechaniku, můžete se přihlásit na naší webové

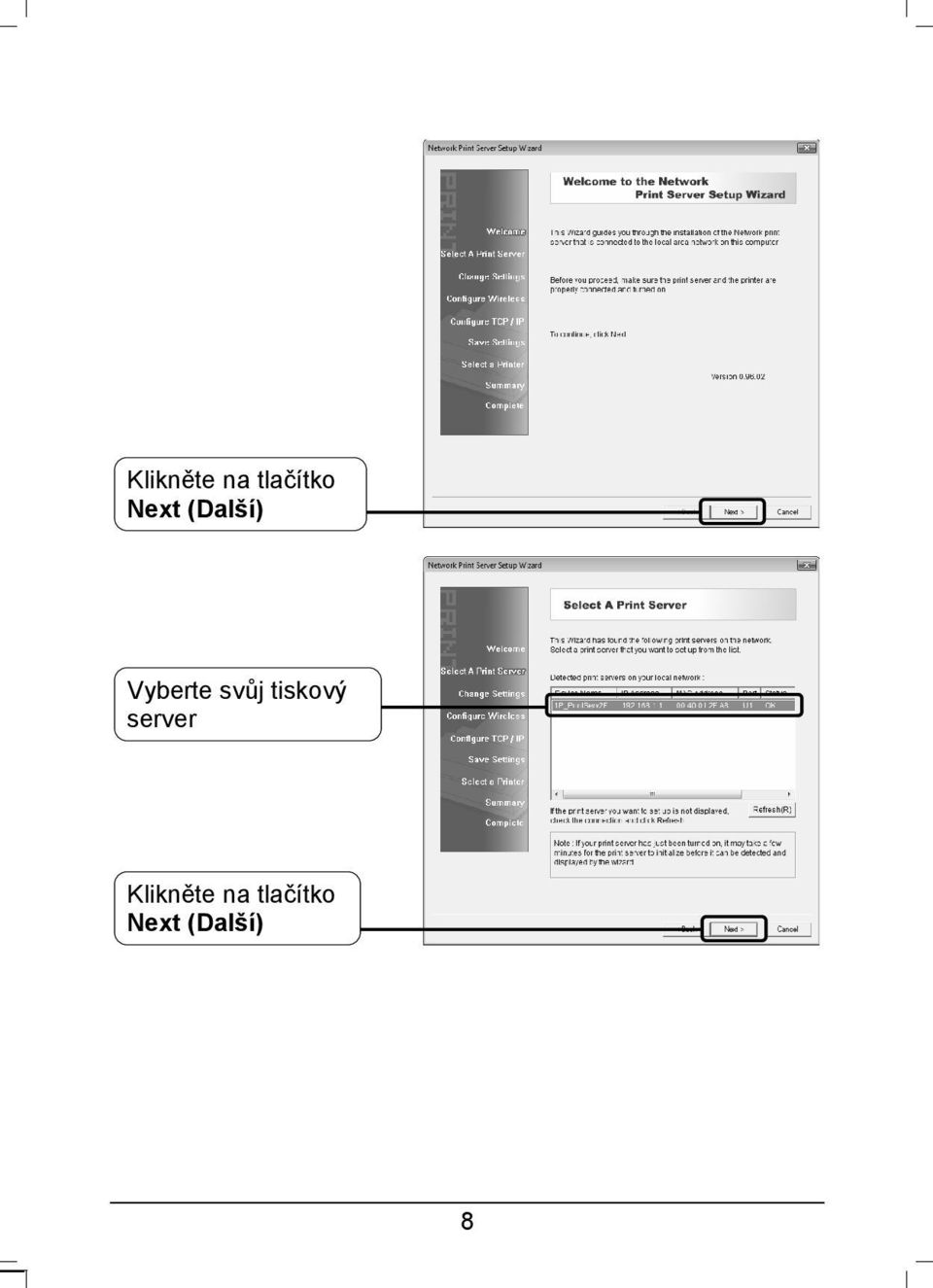

8 Vyberte svůj tiskový server 8

9 Vyberte No, I don t want to change settings (Ne, nechci změnit nastavení). (O) Vyberte vaší tiskárnu 9

10 likněte na tlačítko Finish (Dokončit) Nyní se počítač úspěšně připojil do sítě tiskového serveru a může tak prostřednictvím tiskového serveru používat tiskárnu. 10

11 Řešení problémů Jak mohu tiskový server resetovat? Pokud ztratíte spojení se zařízením TL-WPS510U kvůli nesprávné konfiguraci, je třeba obnovit jeho výchozí výrobní nastavení a znovu ho nakonfigurovat. Chcete-li resetovat TL-WPS510U, postupujte podle níže uvedených pokynů: 1. Odpojte napájecí adaptér od zařízení TL-WPS510U; 2. Stiskněte a podržte tlačítko Reset na zařízení TL-WPS510U; 3. Připojte napájecí adaptér TL-WPS510U a pokračujte stisknutím tlačítka Reset po dobu asi 10 sekund. 4. Uvolněte tlačítko Reset a vyčkejte, až začne kontrolka WLAN (zelená) blikat. 5. Pokud kontrolka WLAN pravidelně bliká, reset je dokončen a v seznamu bezdrátových sítí můžete vidět síť Ad-Hoc s názvem WLAN-PS. 11

Chcete-li resetovat TL-WPS510U, postupujte podle níže uvedených pokynů: 1. Odpojte napájecí adaptér od zařízení TL-WPS510U; 2.

12 Technická podpora Pomoc s řešením problémů najdete na webové stránce: Nejnovější firmware, ovladač, utilitu a uživatelskou příručku si můžete stáhnout na webové stránce: S požadavky na veškerou ostatní technickou podporu se obracejte na: Celosvětově Tel: support@tp-link.com Pracovní doba: nonstop
