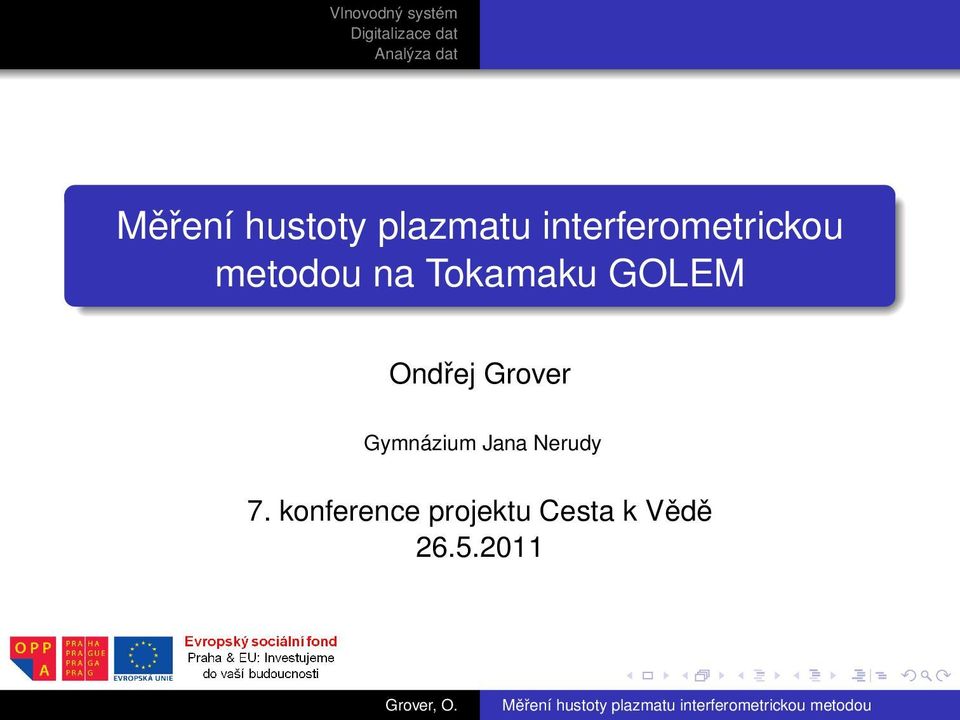

1 Měření hustoty plazmatu interferometrickou metodou na Tokamaku GOLEM Ondřej Grover Gymnázium Jana Nerudy 7. konference projektu Cesta k Vědě

2 Osnova prezentace 1 Vlnovodný systém 2 Analogový vyhodnocovací obvod Směšovací dioda 3 Zpracování dat Analýza kvality signálu

3 Připomenutí Vlnovodný systém

4 Model konstrukce

5 Vlnovodný systém

6 Model konstrukce

7 Vlnovodný systém

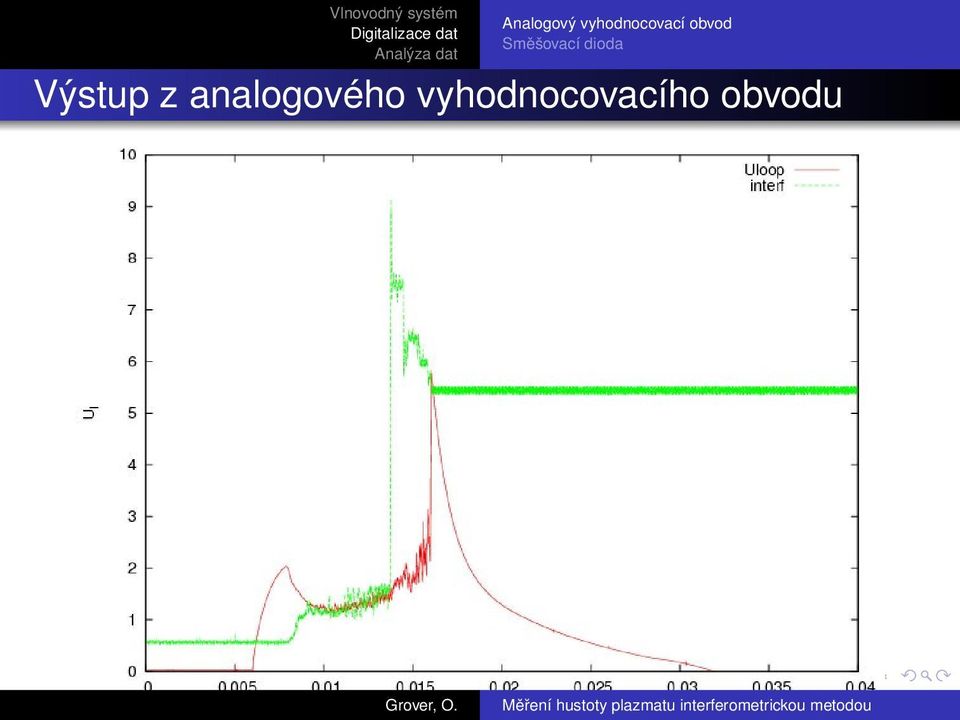

8 Analogový vyhodnocovací obvod Směšovací dioda Výstup z analogového vyhodnocovacího obvodu

9 Analogový vyhodnocovací obvod Směšovací dioda Výstup z analogového vyhodnocovacího obvodu

10 Výstup ze směšovací diody Analogový vyhodnocovací obvod Směšovací dioda digitalizace sinusiody khz časový posun kmitů (změna periody) změna fázového posunu změna hustoty Vzorec pro výpočet hustoty N = N c ϕλ dπ (1)

11 Zpracovaný výstup Vlnovodný systém Zpracování dat Analýza kvality signálu

12 Skokový pokles hustoty Zpracování dat Analýza kvality signálu

13 Skokový pokles hustoty Zpracování dat Analýza kvality signálu

14 Skokový růst hustoty Vlnovodný systém Zpracování dat Analýza kvality signálu

15 Skokový růst hustoty Vlnovodný systém Zpracování dat Analýza kvality signálu

16 Porovnání s daty z CASTORu Zpracování dat Analýza kvality signálu

17 Shrnutí Závěr Shrnutí Reference Sestavena vlnovodná soustava Náchylnost vyhodnocovacích zařízení na pokles amplitudy signálu Plány do budoucna Najít původ oblastí poklesu amplitudy Vyzkoušet jiný mikrovlnný zdroj Implementovat diagnostiku do systému

18 Reference Závěr Shrnutí Reference MATĚJŮ, Michael. Měření hustoty plazmatu metodami mikrovlnné interferometre. FJFI, s. Bakalářská práce. ČVUT, FJFI, Katedra fyziky. Dostupné z WWW: <http://golem.fjfi.cvut.cz/files/students/bcth/matejumichael.pdf>. KOCMAN, Jindřich. Zpětnovazební řízení polohy na tokamaku GOLEM. FJFI, s. Bakalářská práce. ČVUT, FJFI, Katedra fyziky. Dostupné z WWW: <http://fttf.fjfi.cvut.cz/stprace/bakalarky/2011/kocmanjindrich.pdf> ZAJAC, Jaromír. Microwave diagnostics on CASTOR
