Diagnostika solárních panelů

Transkript

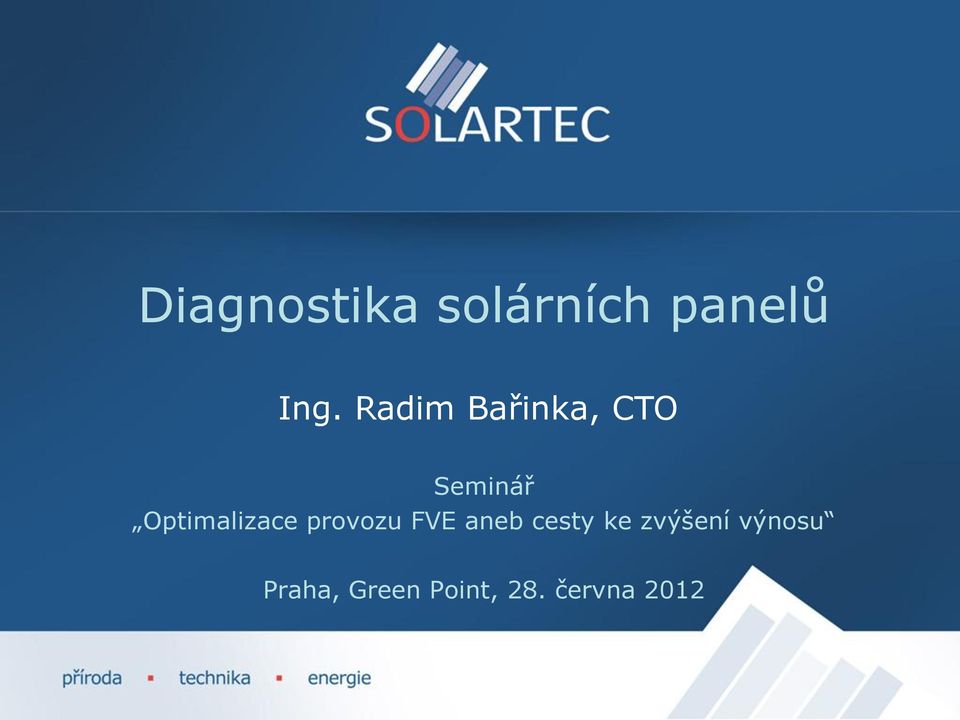

1 Diagnostika solárních panelů Ing. Radim Bařinka, CTO Seminář Optimalizace provozu FVE aneb cesty ke zvýšení výnosu Praha, Green Point, 28. června 2012

2 Obsah Nalezení vadných panelů Analýza solárních panelů v laboratoři Zkoušení solárních panelů Typické vady solárních panelů Šnečí cestičky 2

3 Diagnostika solárních panelů Analýza dat z monitoringu Nalezení hrubých vad a chyb Analýza na FVE Nalezení konkrétních vadných solárních panelů Komplexní analýza v laboratoři Přesné posouzení stavu panelů a zjištění příčin závad Zkoušky v klimatické komoře Stanovení stavu panelů po umělém stárnutí 3

4 Analýza dat z monitoringu Analýza statistických dat výkonu ze střídačů případně dalších senzorů Metoda závislá na podpoře měření střídačů a na databázi Umožnění on-line přístupu 4

5 Analýza na FVE Analýza stavu solárních panelů v místě FVE bez demontáže Vizuální kontrola celé FVE Prověření stavu solárních panelů termokamerou Měření VA charakteristik větví a solárních panelů Zpracovaní naměřených dat Vypracování protokolu 5

6 Analýza na FVE Prověření stavu solárních panelů termokamerou Velmi rychlá metoda Nutné eliminovat vlivy okolí Neodhalí všechny vady ovlivňující výkon Zpravidla nelze jednoznačně určit příčinu odporových ztrát Nalezení hrubých vad horká místa, nefunkční řetězce, vadné diody, výrazné praskliny,vadné konektory, poddimenzované vodiče, 6

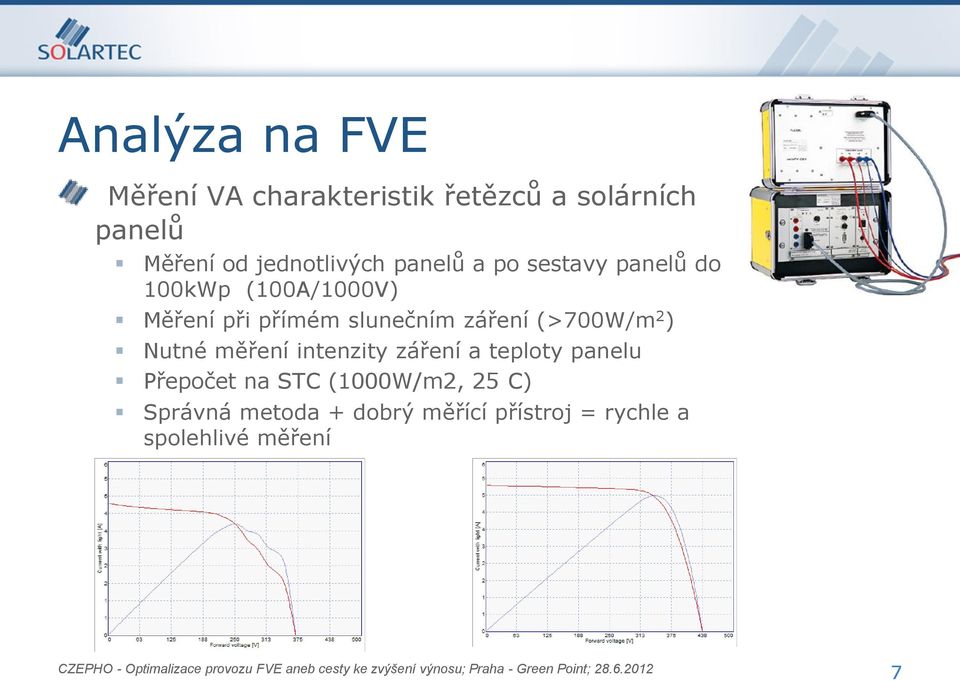

7 Analýza na FVE Měření VA charakteristik řetězců a solárních panelů Měření od jednotlivých panelů a po sestavy panelů do 100kWp (100A/1000V) Měření při přímém slunečním záření (>700W/m 2 ) Nutné měření intenzity záření a teploty panelu Přepočet na STC (1000W/m2, 25 C) Správná metoda + dobrý měřící přístroj = rychle a spolehlivé měření 7

8 Komplexní analýza v laboratoři Vizuální kontrola VA charakteristika na zábleskovém nebo kontinuálním testeru Analýza stavu panelů metodou elektroluminiscence příp. fotoluminiscence Laboratorní termovizní analýza panelů Měření elektrické pevnosti (kostra/živá část) a vodivosti rámu 8

9 Komplexní analýza v laboratoři VA charakteristika na zábleskovém testeru klasifikace testeru dle IEC (nejlépe A+/A+/A+ ) nehomogenita záření <1% dlouhodobá stabilita <1% kvalita spektrálního rozložení 12,5% intenzita záření v rovině panelu v záblesku W/m 2 programovatelný tvar průběhu záblesku až ve třech časových úsecích délka záblesku xenonové výbojky - až 90ms teplota v laboratoři 25 C 3 C přepočet hodnot na STC (1000W/m 2 ; 25 C; AM1,5) 9

10 Zkoušky v klimatické komoře Teplotní cyklování (TC50) 50 cyklů od -40 C do +85 C norma: EN (10.11)/ EN dominantní vliv teplotní roztažnosti Analýza panelů po zkoušce: elektroluminescence, termovize, VA char. vizuální kontrola, el. pevnost 1000V 10

11 Zkoušky v klimatické komoře Mrznoucí vhlkost (HF) 10 cyklů od -40 C do +85 C, 85%RH norma: EN (10.12)/ EN schopnost panelu odolávat účinkům vysoké teploty a vlhkosti, následované mrazem pronikání vlhkosti, vymrzání, delaminace Třetí analýza panelů: elektroluminescence, termovize, VA char. vizuální kontrola, el. pevnost 1000V 11

12 Zkoušky v klimatické komoře Zkouška vlhkým teplem (Damp heat - DH) 1000 hodin C, 85%RH; norma: EN (10.13) / EN schopnost panelu odolávat účinkům dlouhodobého pronikání vlhkosti delaminace, koroze Analýza panelů: elektroluminescence, termovize, VA char. vizuální kontrola, el. pevnost 1000V 12

13 Defekty panelů Delaminace Solární články s různými parametry v panelu Proražení/vyhoření bypassové diody Degradace tenkovrstvých panelů Praskliny/microcracks Horká místa Přechodové odpory vadné pájení Lokální zkraty ve struktuře solárních článků Šnečí cestičky (Snail trails) Lokální koroze metalizace 13

14 Defekty panelů Delaminace 14

15 Defekty panelů Proražení bypassové diody 15

16 Defekty panelů Horké místo/hot spot 16

17 Defekty panelů Prasklé sklo vlivem lokálního přehřátí 17
