1 Technologické a poradenské centrum ve školní praxi Programování CNC strojů s využitím Micropro Ing. Homolka Jan Integrovaná střední škola Cheb 0

2 Obsah: Využití funkce pro lineární interpolaci G Využití funkce pro interpolaci po směru hodinových ručiček G02 pro tvorbu vydutého rádiusu... 8 Využití funkce pro interpolaci proti směru hodinových ručiček G03 pro tvorbu vypouklého rádiusu. 14 Využití funkce pro lineární interpolaci G01 pro tvorbu kuželové plochy Využití funkce pro nastavení nástroje M Tvorba zápichu Vrtání Využití funkce G64 podélného hrubovacího cyklu Využití funkce G68 - čelní hrubovací cyklus Příklad Příklad Příklad Příklad

3 Využití funkce pro lineární interpolaci G01 Nastavení otáček vřetene Najetí rychloposuvem k obrobku použití funkce G00 2

4 Najetí pomocí funkce G01 do místa daného souřadnicemi X48, Z100 Podélné hrubování do pozice X48, Z20 3

5 Odjetí od obrobku do pozice X49, Z20 Nastavení na novou třísku (funkce G00, G01) 4

6 Hrubování na průměr 46 do souřadnic X46, Z20 Odjetí od obrobku (funkce G00) 5

7 Ukončení programu vypnutí otáček (M05) Spuštění simulace 6

8 Výsledek vytvořeného programu 7

9 Využití funkce pro interpolaci po směru hodinových ručiček G02 pro tvorbu vydutého rádiusu Nastavení otáček vřetene Najetí rychloposuvem k obrobku použití funkce G00 8

10 Najetí pomocí funkce G01 do místa daného souřadnicemi X46, Z100 Hrubování rádiusu do pozice X50, Z96 9

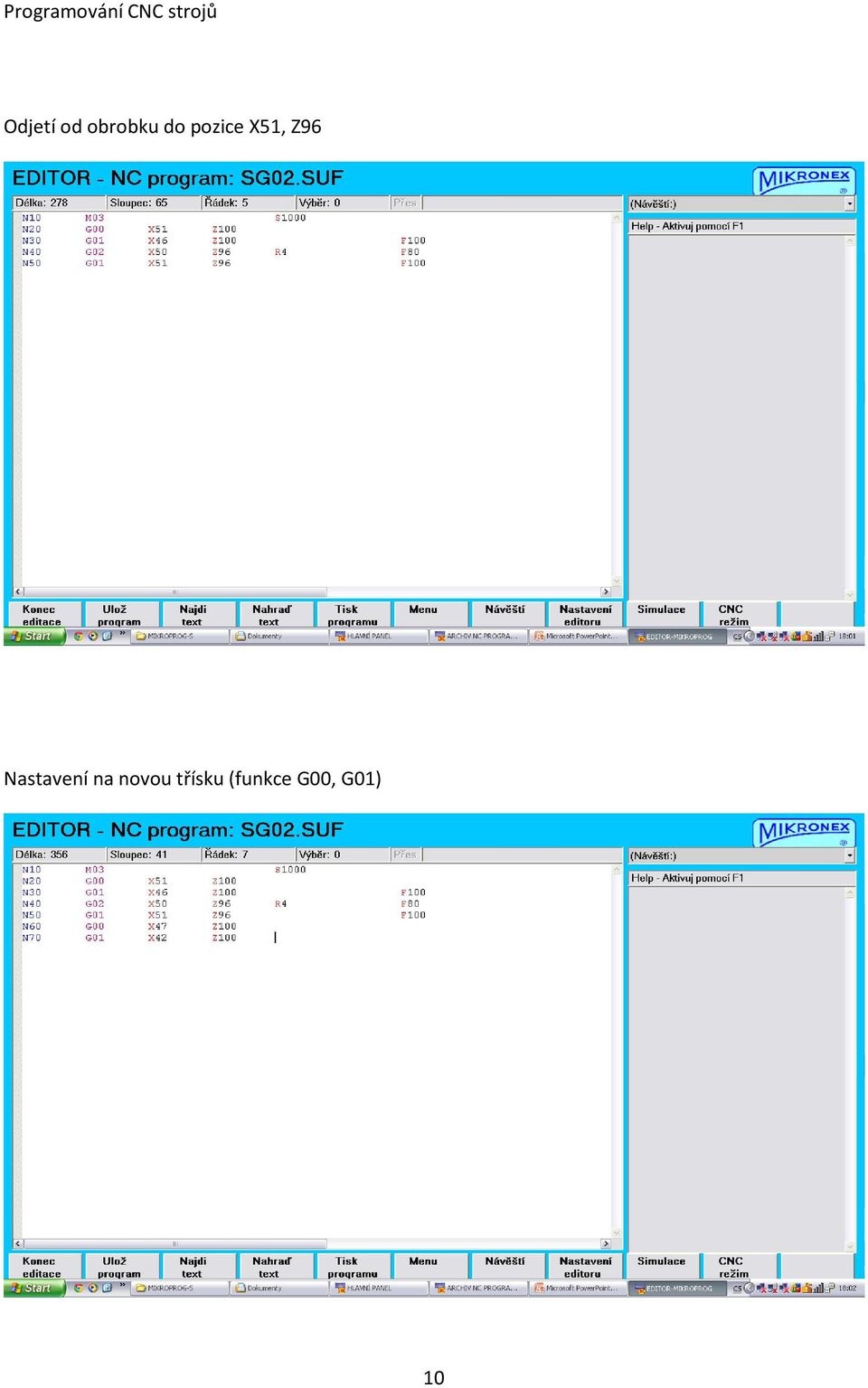

11 Odjetí od obrobku do pozice X51, Z96 Nastavení na novou třísku (funkce G00, G01) 10

12 Hrubování rádiusu do souřadnic X50, Z92 Odjetí od obrobku (funkce G00) 11

13 Ukončení programu vypnutí otáček (M05) Spuštění simulace 12

14 Výsledek vytvořeného programu 13

15 Využití funkce pro interpolaci proti směru hodinových ručiček G03 pro tvorbu vypouklého rádiusu Nastavení otáček vřetene Najetí rychloposuvem k obrobku použití funkce G00 14

16 Najetí pomocí funkce G01 do místa daného souřadnicemi X44, Z100 Hrubování rádiusu do pozice X50, Z96 15

17 Odjetí od obrobku do pozice X51, Z96 Nastavení na novou třísku (funkce G00, G01) 16

18 Hrubování rádiusu do souřadnic X50, Z92 Odjetí od obrobku (funkce G00) 17

19 Ukončení programu vypnutí otáček (M05) Spuštění simulace 18

20 Výsledek vytvořeného programu 19

21 Využití funkce pro lineární interpolaci G01 pro tvorbu kuželové plochy Nastavení otáček vřetene Najetí rychloposuvem k obrobku použití funkce G00 20

22 Najetí pomocí funkce G01 do místa daného souřadnicemi X46, Z100 Hrubování kužele do pozice X50, Z50 21

23 Odjetí od obrobku do pozice X51, Z50 Nastavení na novou třísku (funkce G00, G01) 22

24 Hrubování kužele do souřadnic X50, Z50 Odjetí od obrobku (funkce G00) 23

25 Ukončení programu vypnutí otáček (M05) Spuštění simulace 24

26 Výsledek vytvořeného programu 25

27 Využití funkce pro nastavení nástroje M06 Nastavení nástroje pro hrubování Najetí rychloposuvem k obrobku použití funkce G00 26

28 Najetí pomocí funkce G01 do místa daného souřadnicemi X46, Z100 Podélné hrubování do pozice X46, Z20 27

29 Odjetí od obrobku do pozice X47, Z100 Nastavení na novou třísku 28

30 Podélné hrubování do souřadnic X42, Z20 Hrubování kuželové plochy 29

31 Výměna nástroje pro obrobení plochy na čisto Obrobení plochy na čisto pomocí funkce G01 30

32 Nastavení zpět hrubovacího nože a vypnutí otáček vřetene ukončení programu Spuštění simulace 31

33 Výsledek vytvořeného programu 32

34 Tvorba zápichu Nastavení nástroje pro tvorbu zápichu Zapnutí a nastavení otáček vřetene 33

35 Najetí rychloposuvem k obrobku použití funkce G00 Najetí pomocí funkce G01 do místa daného souřadnicemi X40, Z80 34

36 Vyjetí do zpět do souřadnice X51, Z80 Najetí nástroje na novou třísku do pozice X51, Z75 35

37 Najetí pomocí funkce G01 do místa daného souřadnicemi X40, Z75 Vyjetí do souřadnic X51, Z75 36

38 Odjetí nástroje a nastavení zpět hrubovacího nože, vypnutí Spuštění simulace 37

39 Výsledek vytvořeného programu 38

40 Vrtání Připravení polohy pro výměnu nástroje Volba nástroje 39

41 Nastavení otáček vřetene Operace vrtání 40

42 Odjetí nástroje z místa řezu Vypnutí stroje 41

43 Spuštění simulace Výsledek vytvořeného programu 42

44 Využití funkce G64 podélného hrubovacího cyklu Nastavení otáček vřetene Najetí rychloposuvem k obrobku (souřadnice X50, Z101) 43

45 Hrubování na souřadnici X30, Z20 funkce G64, materiál ubírán po 1 mm na průměr, posuv 100 mm/min Odjetí nástroje od obrobku 44

46 Vypnutí stroje Spuštění simulace 45

47 Výsledek vytvořeného programu 46

48 Využití funkce G68 - čelní hrubovací cyklus Nastavení otáček vřetene Najetí nástroje k obrobku 47

49 Obrobení čela na rozměr funkce G68 Odjetí nástroje 48

50 Spuštění simulace Výsledek vytvořeného programu 49

51 Příklad Ø 50 Ø 20 Ø

52 N10 M04 S1000 N20 G00 X46 Z101 N30 G01 X46 Z30 F100 N40 G00 X47 Z30 N50 G00 X47 Z101 N60 G00 X44 Z101 N70 G01 X44 Z30 N80 G00 X45 Z30 N90 G00 X45 Z101 N100 G00 X40 Z101 N110 G01 X40 Z30 N120 G00 X41 Z30 N130 G00 X41 Z101 N140 G00 X36 Z101 N150 G01 X36 Z30 N160 G00 X37 Z30 N170 G00 X37 Z101 N180 G00 X32 Z101 N190 G01 X36 Z70 N200 G00 X33 Z101 N210 G00 X28 Z101 N220 G01 X36 Z70 N230 G00 X29 Z101 N240 G00 X24 Z101 N250 G01 X36 Z70 N260 G00 X25 Z101 N270 G00 X20 Z101 N280 G01 X20 Z100 N290 G01 X36 Z70 N300 G00 X100 Z100 N310 M05 51

53 Příklad Ø 54 Ø 16 Ø 30 Ø

54 N10 M04 S1000 N20 G00 X50 Z97 N30 G01 X50 Z34 F100 N40 G00 X51 Z34 N50 G00 X51 Z97 N60 G00 X46 Z97 N70 G01 X46 Z34 N80 G00 X47 Z34 N90 G00 X47 Z97 N100 G00 X42 Z97 N110 G01 X42 Z34 N120 G00 X43 Z34 N130 G00 X43 Z97 N140 G00 X40 Z97 N150 G01 X40 Z34 N160 G00 X41 Z30 N170 G00 X41 Z97 N180 G00 X35 Z97 N190 G01 X35 Z72 N200 G00 X36 Z72 N210 G00 X36 Z97 N220 G00 X30 Z97 N230 G01 X30 Z72 N240 G00 X31 Z72 N250 G00 X31 Z97 N260 G00 X25 Z97 N270 G01 X30 Z72 N280 G00 X26 Z97 N290 G00 X20 Z97 N300 G01 X30 Z72 N310 G00 X21 Z97 N320 G00 X16 Z97 N330 G01 X16 Z96 N340 G01 X30 Z72 N350 G00 X100 Z100 N360 M05 53

55 Příklad R 4 Ø 46 Ø

56 N10 M04 S1000 N20 G00 X42 Z91 N30 G01 X42 Z33 F100 N40 G00 X43 Z34 N50 G00 X43 Z91 N60 G00 X38 Z91 N70 G01 X38 Z33 N80 G00 X39 Z91 N90 G00 X34 Z91 N100 G01 X38 Z66 N110 G00 X35 Z91 N120 G00 X30 Z91 N130 G01 X38 Z66 N140 G00 X31 Z91 N150 G00 X25 Z91 N160 G01 X38 Z66 N170 G00 X26 Z91 N180 G00 X20 Z91 N190 G01 X38 Z66 N200 G00 X21 Z91 N210 G00 X15 Z91 N220 G01 X38 Z66 N230 G00 X16 Z91 N240 G00 X10 Z91 N250 G01 X38 Z66 N260 G00 X11 Z91 N270 G00 X05 Z91 N280 G01 X38 Z66 N290 G00 X06 Z91 N300 G00 X00 Z91 N310 G01 X00 Z90 N320 G01 X38 Z66 N330 G01 X38 Z33 N340 G03 X46 Z29 R04 N350 G00 X100 Z100 N360 M05 55

57 Příklad Ø 50 Ø 20 Ø 36 Ø

58 N10 M05 S1000 N20 G00 X46 Z101 N30 G01 X46 Z30 F100 N40 G00 X47 Z31 N50 G00 X47 Z101 N60 G00 X42 Z101 N70 G01 X42 Z30 N80 G00 X43 Z31 N90 G00 X43 Z101 N100 G00 X39 Z101 N110 G01 X39 Z52 N120 G00 X40 Z53 N130 G00 X40 Z101 N140 G00 X36 Z101 N150 G01 X36 Z52 N160 G00 X37 Z53 N170 G00 X37 Z101 N180 G00 X32 Z101 N190 G01 X32 Z100 N200 G01 X36 Z70 N210 G00 X33 Z101 N220 G00 X28 Z101 N230 G01 X28 Z100 N240 G01 X36 Z70 N250 G00 X29 Z101 N260 G00 X24 Z101 N270 G01 X24 Z100 N280 G01 X36 Z70 N290 G00 X25 Z101 N300 G00 X20 Z101 N310 G01 X20 Z100 N320 G01 X36 Z70 N330 G00 X100 Z100 N340 M05 57
