Pravoúhlá axonometrie - řezy hranatých těles
|
|
- Romana Marková
- před 7 lety
- Počet zobrazení:
Transkript
1 Pravoúhlá axonometrie - řezy hranatých těles KG - L MZLU v Brně ZS 2008 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41

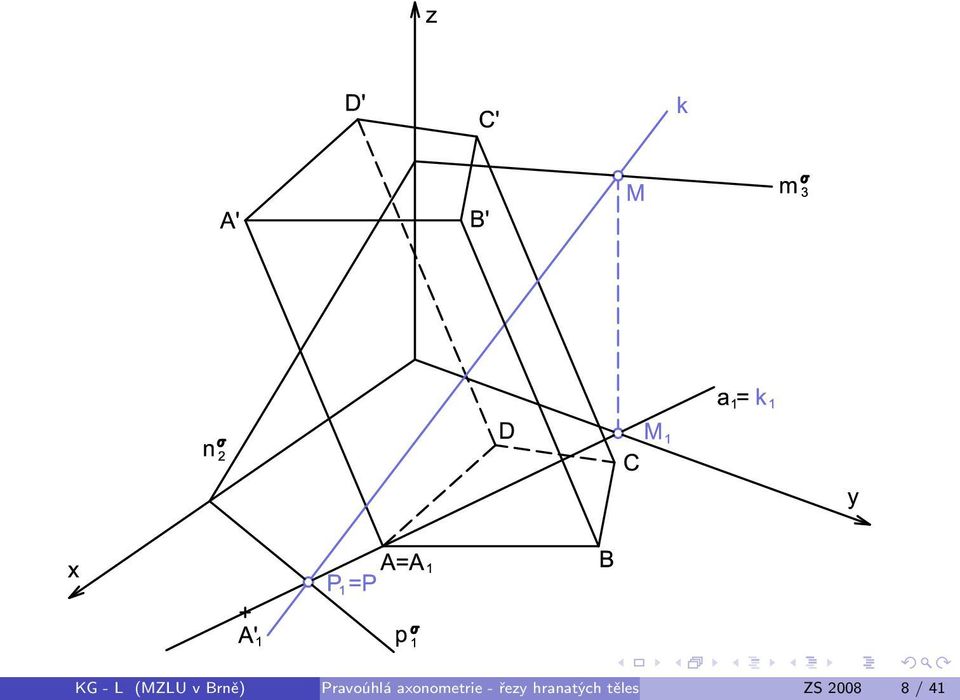

2 Příklad (Řez šikmého hranolu) Sestrojte řez šikmého čtyřbokého hranolu ABCDA B C D rovinou σ. Hranol má podstavu ABCD v půdorysně, horní podstava A B C D je rovnoběžná s půdorysnou. Rovina σ je dána stopami. Řešení 1 První bod řezu sestrojíme jako průsečík jedné boční hrany (AA ) s rovinou σ, řešíme metodou krycí přímky. 2 Sestrojíme řez pomocí afinity mezi rovinou podstavy a rovinou řezu. Osou afinity je půdorysná stopa roviny σ, pár odpovídajících si bodů je A, Ā. KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
3 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
4 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
5 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
6 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
7 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
8 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
9 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
10 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
11 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
12 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
13 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
14 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
15 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
16 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
17 Příklad (Řez kolmého hranolu) Je dán kolmý čtyřboký hranol s podstavou ABCD v půdorysně a horní podstavou A B C D rovnoběžnou s půdorysnou. Sestrojte těleso, které vznikne odřiznutím horní části hranolu rovinou σ. Řešení 1 První část řezu najdeme ve stěně ABA B jako průsečnici dvou rovin α = ABA a σ. Získáme tak body řezu Ā, B. 2 Sestrojíme řez pomocí afinity mezi rovinou podstavy a rovinou řezu. Osou afinity je půdorysná stopa roviny σ, pár odpovídajících si bodů je A, Ā. 3 Vyznačíme těleso, které vznikne odříznutím horní části hranolu. KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
18 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
19 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
20 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
21 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
22 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
23 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
24 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
25 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
26 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
27 Příklad (Řez jehlanu) Sestrojte řez pětibokého jehlanu ABCDEV rovinou σ. Podstava jehlanu ABCDE leží v půdorysně, rovina σ je dána stopami Řešení 1 První bod řezu sestrojíme jako průsečík jedné boční hrany (CV ) s rovinou σ, řešíme metodou krycí přímky. 2 Sestrojíme řez pomocí středové kolineace mezi rovinou podstavy a rovinou řezu. Osou kolineace je půdorysná stopa roviny σ, střed kolineace je bod V a pár odpovídajících si bodů je C, C. KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
28 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
29 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
30 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
31 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
32 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
33 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
34 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
35 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
36 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
37 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
38 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
39 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
40 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
41 KG - L (MZLU v Brně) Pravoúhlá axonometrie - řezy hranatých těles ZS / 41
