A. PRŮVODNÍ ZPRÁVA. Stavební úprava budovy st.č v areálu Technických služeb Chrudim. Technické služby Chrudim 2000 spol.s.r.o.

Transkript

1 A. PRŮVODNÍ ZPRÁVA a) Identifikační údaje Název stavby: Stavební úprava budovy st.č v areálu Technických služeb Chrudim Místo stavby: Areál Technických služeb Chrudim 2000 spol.s.r.o. Čísla parcely: st Katastrální území: Chrudim Kraj Pardubický Charakter stavby: Stavební úprava stavby č. st.5055 Stavebník (investor/uživatel): Technické služby Chrudim 2000 spol.s.r.o. Vlastník stav. poz. : Město Chrudim, Resslovo nám.77, Chrudim1, Městský úřad : Chrudim Stavební úřad : Chrudim Stadium dokumentace : Projekt ke stavebnímu povolení Zodpovědný projektant: Ing. Martin Skřivan, aut. inženýr v oboru pozemní stavby pod č , Plevova 78, Svratka tel Projektant: Ing. arch. Věra Junová, Svratka tel b) Dosavadní využití území a majetkoprávní vztahy Druh a způsob využití pozemku p.č.st 5055 dle katastru nemovitostí - zastavěná plocha a nádvoří (Město Chrudim, Resslovo nám.77, Chrudim1, 53701) c) Provené průzkumy a způsob napojení na dopravní a technickou infrastrukturu Podklady: Snímek pozemkové mapy, vlastní měření. Elektrická energie objekt je napojen na stávající přípojku elektrické energie ve vlastnictví ČEZ a.s., která vyhoví i po stavebních úpravách Pitná voda ze stávající přípojky ve vlastnicví VS Chrudim, a.s. Likvidace splaškových vod do stávající kanalizační sítě ve vlastnicví VS Chrudim, a.s. Likvidace dešťových vod do stávající kanalizační sítě ve vlastnicví VS Chrudim, a.s. Horkovod stávající přípojka k síti ve vlastnictví Elektráren Opatovice a.s. Plyn objekty nejsou plynofikovány Hlavní vjezd do areálu je z místní komunikace. U řešené budovy se vstup nemění. d) Požadavky dotčených orgánů Jsou přiloženy na samostatných přílohách e,f) Splnění obecných požadavků na výstavbu, podmínek regulačního plánu, územního rozhodnutí, příp. úz.p. inf. Stavební úprava splňuje obecné požadavky na výstavbu. Stavby jsou svým charakterem využití v souladu s územním plánem sídelního útvaru města Chrudim. g) Věcné a časové vazby stavby na související a podmiňující stavby a jiná opatření v dotčeném území Související a podmiňující stavby pro stavební úpravu budovy st.č nebudou h) Předpokládaná lhůta výstavby včetně popisu postupu výstavby Termín dokončení stavby - prosinec 2014

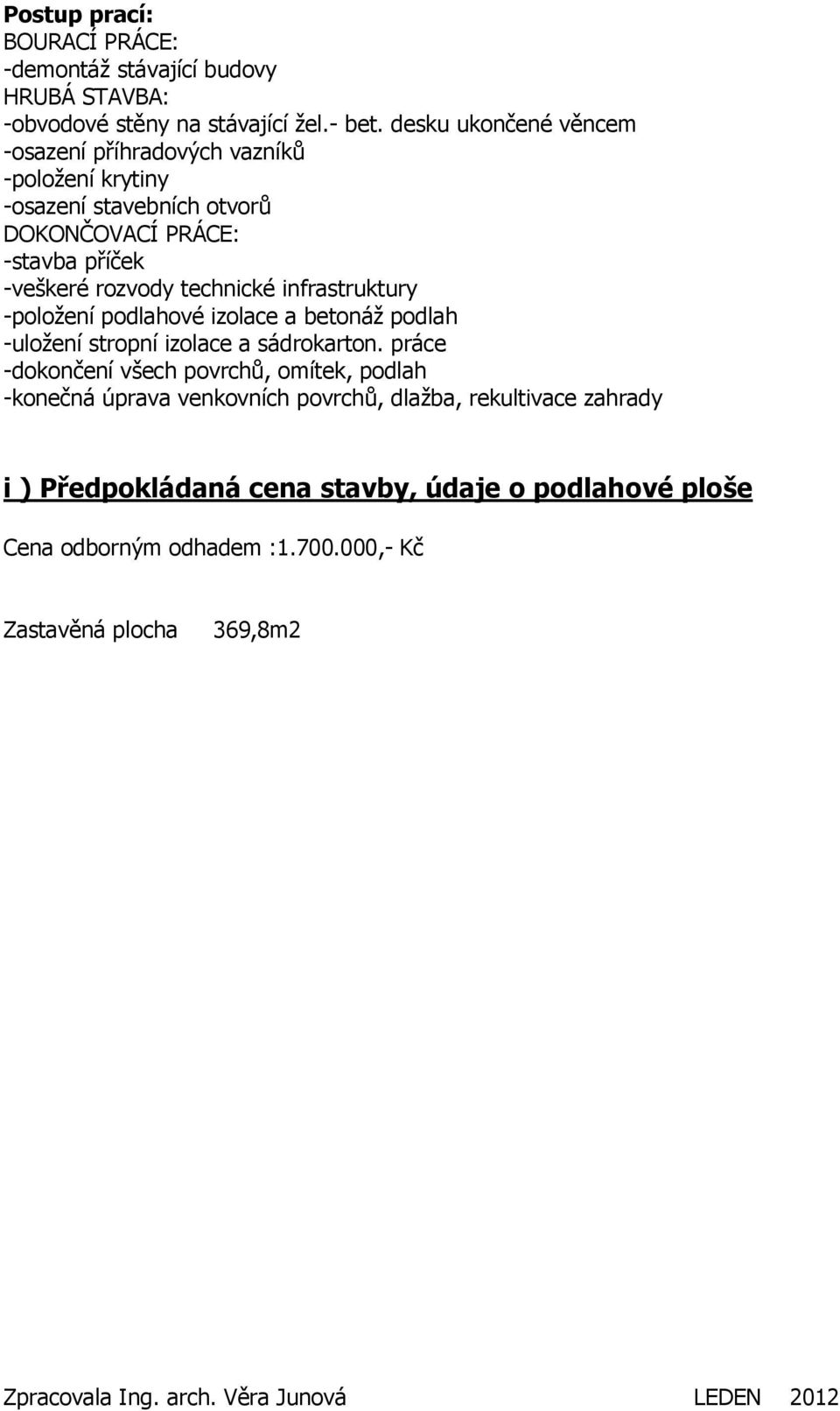

2 Postup prací: BOURACÍ PRÁCE: -demontáž stávající budovy HRUBÁ STAVBA: -obvodové stěny na stávající žel.- bet. desku ukončené věncem -osazení příhradových vazníků -položení krytiny -osazení stavebních otvorů DOKONČOVACÍ PRÁCE: -stavba příček -veškeré rozvody technické infrastruktury -položení podlahové izolace a betonáž podlah -uložení stropní izolace a sádrokarton. práce -dokončení všech povrchů, omítek, podlah -konečná úprava venkovních povrchů, dlažba, rekultivace zahrady i ) Předpokládaná cena stavby, údaje o podlahové ploše Cena odborným odhadem : ,- Kč Zastavěná plocha 369,8m2 Zpracovala Ing. arch. Věra Junová LEDEN 2012

3 B. Souhrnná technická zpráva 1. Urbanistické, architektonické a stavebně technické řešení a) Zhodnocení staveniště Pozemek je ve velice mírném sklonu b) Urbanistické a architektonické řešení stavby Budova st.č je jednopodlažním objektem se sedlovou střechou a nedojde u něj ke změně objemu. Stavba je svým charakterem využití v souladu s územním plánem sídelního útvaru města Chrudim c) Technické řešení s popisem pozemních staveb a inženýrských staveb a řešení vnějších ploch Budova je jednolodní stavbou a při stavební úpravě nedojde ke změnám inženýrských staveb. Stavební úpravy nemění ani způsob řešení vnějších ploch. d) Napojení stavby na dopravní a technickou infrastrukturu Hlavní vjezd do areálu je z místní komunikace. U řešené budovy se vstup nemění. Elektrická energie objekt je napojen na stávající přípojku elektrické energie ve vlastnictví ČEZ a.s., která vyhoví i po stavebních úpravách Pitná voda ze stávající přípojky ve vlastnicví VS Chrudim, a.s. Likvidace splaškových vod do stávající kanalizační sítě ve vlastnicví VS Chrudim, a.s. Likvidace dešťových vod do stávající kanalizační sítě ve vlastnicví VS Chrudim, a.s. Horkovod stávající přípojka k síti ve vlastnictví Elektráren Opatovice a.s. Plyn objekt není plynofikován e) Řešení technické a dopravní infrastruktury včetně řešení dopravy v klidu Připojení objektu k veškeré infrastruktuře bude uvnitř vnitřního vedení sítí v areálu. Stavební úpravou nedojde k žádné změně trasy. V areálu je odstavný pás pro osobní automobil. f) Vliv stavby na životní prostředí a řešení jeho ochrany Stavební úprava budovy SCM a SpSM v Chrudimi, způsob vytápění (ústřední, zdroj tepla horkovod) i následný způsob využití splní současné požadavky na ochranu životního prostředí. Bilance hlavních stavebních odpadů : Krytina hliníkové pásy 421,7 m2 Dřevěná příhradová konstrukce krovu 5m3 Bourání dřevotřískových příček tl.2cm 732 m2 Bourání dřevotřískových obvodových zdí 168 m2 Bourání mazanin betonových tl. do 10 cm ručně 20m3 z toho asfaltové pásy 370m2 Veškerý odpad bude vytříděn dle druhu a kategorie v souladu s vyhl. č. 381/2001 Sb.a nebezpečné složky budou předány oprávněné osobě k převzetí podle 12 odst. 3, a to buď přímo nebo prostřednictvím k tomu zřízené právnické osoby. Veškerý ostatní stavební odpad bude recyklován a použit v rámci areálu stavby nebo na jiných stavbách dodavatelské firmy nebo bude předán oprávněné osobě k převzetí. Místo použití či uložení recyklovaného materiálu bude popsáno ve stavebním deníku.

4 g) Řešení bezbarierového užívání navazujících veřejně přístupných ploch a komunikací Objekt i navazující veřejně přístupné plochy a komunikace budou bezbarierové. i) Údaje o podkladech pro vytýčení stavby, geodetický referenční polohový a výškový systém Polohový a výškový systém je místní j) Členění stavby na jednotlivé stavební a inženýrské objekty a technologické stavební soubory Vzhledem k velikosti stavby není třeba řešit k) Vliv stavby na okolní pozemky a stavby, ochrana okolí stavby před negativními účinky provádění stavby a jejím dokončení, resp. jejich minimalizace Vliv stavby nepřesáhne přes hranice pozemku areálu TS Chrudim l) Způsob zajištění ochrany zdraví a bezpečnosti pracovníků Dispoziční řešení respektuje ochranu zdraví a bezpečnost pracovníků. 2. Mechanická odolnost a stabilita Podrobně posouzení v rámci prováděcího projektu. 3. Požární bezpečnost Podrobně viz požárně bezpečnostní řešení - vypracoval Ing. Jaroslav Habán, aut. technik pro požární bezpečnost staveb 4. Hygiena, ochrana zdraví a životní prostředí Ochrana zdraví a bezpečnosti pracovníků vychází z typu provozu uvnitř budovy. Všechny kanceláře budou přímo osvětlené a odvětrané včetně sociálního zařízení. 5. Bezpečnost při užívání Vzhledem ke druhu provozu je bezpečnost při užívání splněna. 6. Ochrana proti hluku Vzhledem ke druhu provozu není třeba řešit. 7. Úspora energie a ochrana tepla Objekt bude zateplen tak aby splňoval současné požadavky na úsporu energie a ochranu tepla. 8. Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace Úklidová komora bude tak zařízena, aby ji bylo možné alternativně použít pro hygienu osob s omezenou schopností pohybu a orientace. Objekt i přístup do něj je bezbarierový. 9. Ochrana stavby před škodlivými vlivy vnějšího prostředí Vzhledem ke druhu provozu není třeba řešit. 10. Ochrana obyvatelstva Vzhledem ke druhu provozu není třeba řešit.

5 11. Inženýrské stavby (objekty) a) Odvodnění území včetně zneškodnění odpadních vod Likvidace splaškových vod do stávající kanalizační sítě ve vlastnicví VS Chrudim, a.s. Likvidace dešťových vod do stávající kanalizační sítě ve vlastnicví VS Chrudim, a.s. b) Zásobování vodou Pitná voda ze stávající přípojky ve vlastnicví VS Chrudim, a.s. c) Zásobování energiemi Elektrická energie - objekt je napojen na stávající přípojku elektrické energie ve vlastnictví ČEZ a.s., která vyhoví i po stavebních úpravách Horkovod -stávající přípojka k síti ve vlastnictví Elektráren Opatovice a.s. d) Řešení dopravy Hlavní vjezd do areálu je z místní komunikace. U řešené budovy se vstup nemění. e)vnější plochy budou převážně zatravněné, vstup a stání pro automobil na pozemku investora f) Elektronické komunikace Nejsou Zpracovala Ing. arch. Věra Junová LEDEN 2012

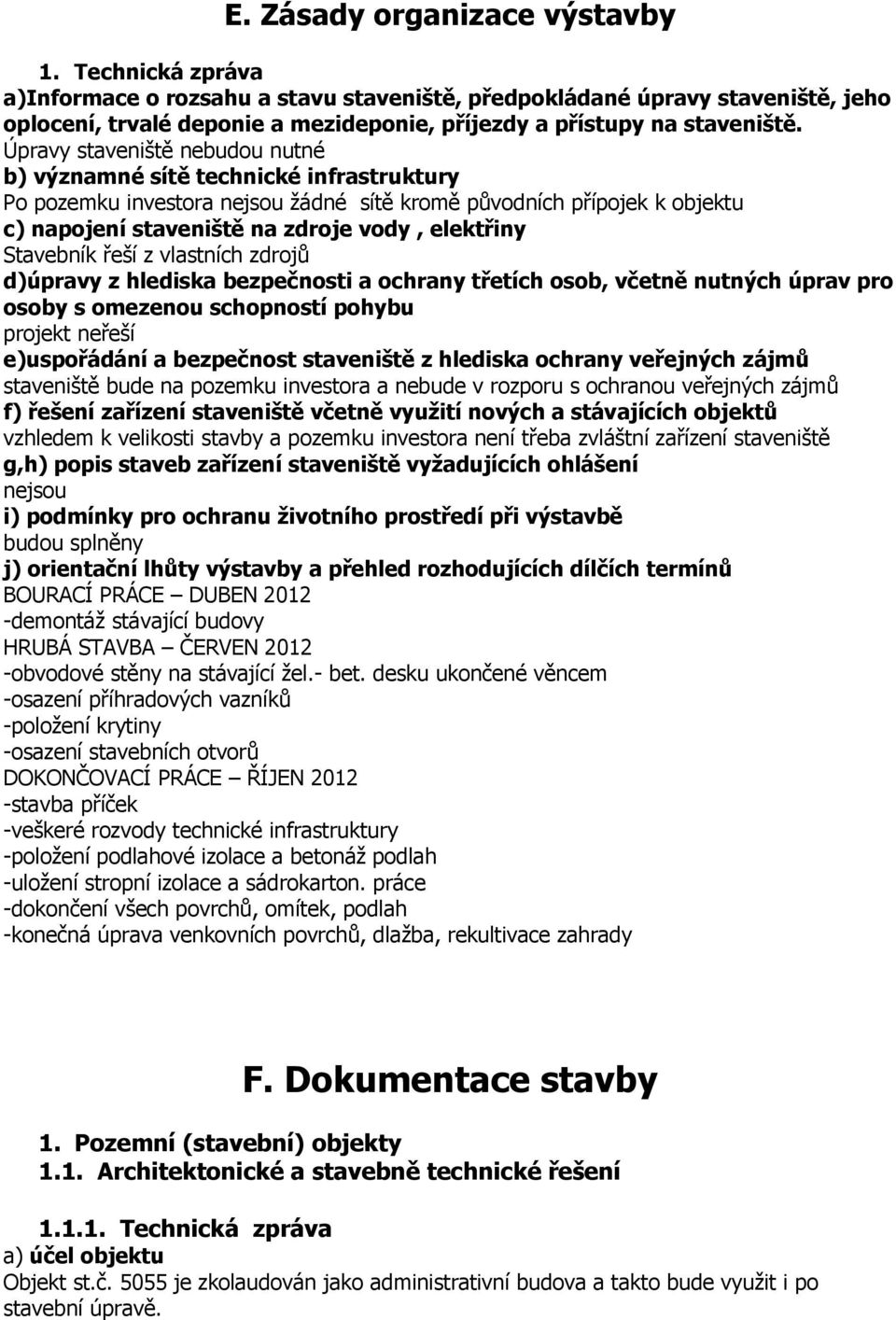

6 E. Zásady organizace výstavby 1. Technická zpráva a)informace o rozsahu a stavu staveniště, předpokládané úpravy staveniště, jeho oplocení, trvalé deponie a mezideponie, příjezdy a přístupy na staveniště. Úpravy staveniště nebudou nutné b) významné sítě technické infrastruktury Po pozemku investora nejsou žádné sítě kromě původních přípojek k objektu c) napojení staveniště na zdroje vody, elektřiny Stavebník řeší z vlastních zdrojů d)úpravy z hlediska bezpečnosti a ochrany třetích osob, včetně nutných úprav pro osoby s omezenou schopností pohybu projekt neřeší e)uspořádání a bezpečnost staveniště z hlediska ochrany veřejných zájmů staveniště bude na pozemku investora a nebude v rozporu s ochranou veřejných zájmů f) řešení zařízení staveniště včetně využití nových a stávajících objektů vzhledem k velikosti stavby a pozemku investora není třeba zvláštní zařízení staveniště g,h) popis staveb zařízení staveniště vyžadujících ohlášení nejsou i) podmínky pro ochranu životního prostředí při výstavbě budou splněny j) orientační lhůty výstavby a přehled rozhodujících dílčích termínů BOURACÍ PRÁCE DUBEN demontáž stávající budovy HRUBÁ STAVBA ČERVEN obvodové stěny na stávající žel.- bet. desku ukončené věncem -osazení příhradových vazníků -položení krytiny -osazení stavebních otvorů DOKONČOVACÍ PRÁCE ŘÍJEN stavba příček -veškeré rozvody technické infrastruktury -položení podlahové izolace a betonáž podlah -uložení stropní izolace a sádrokarton. práce -dokončení všech povrchů, omítek, podlah -konečná úprava venkovních povrchů, dlažba, rekultivace zahrady F. Dokumentace stavby 1. Pozemní (stavební) objekty 1.1. Architektonické a stavebně technické řešení Technická zpráva a) účel objektu Objekt st.č je zkolaudován jako administrativní budova a takto bude využit i po stavební úpravě.

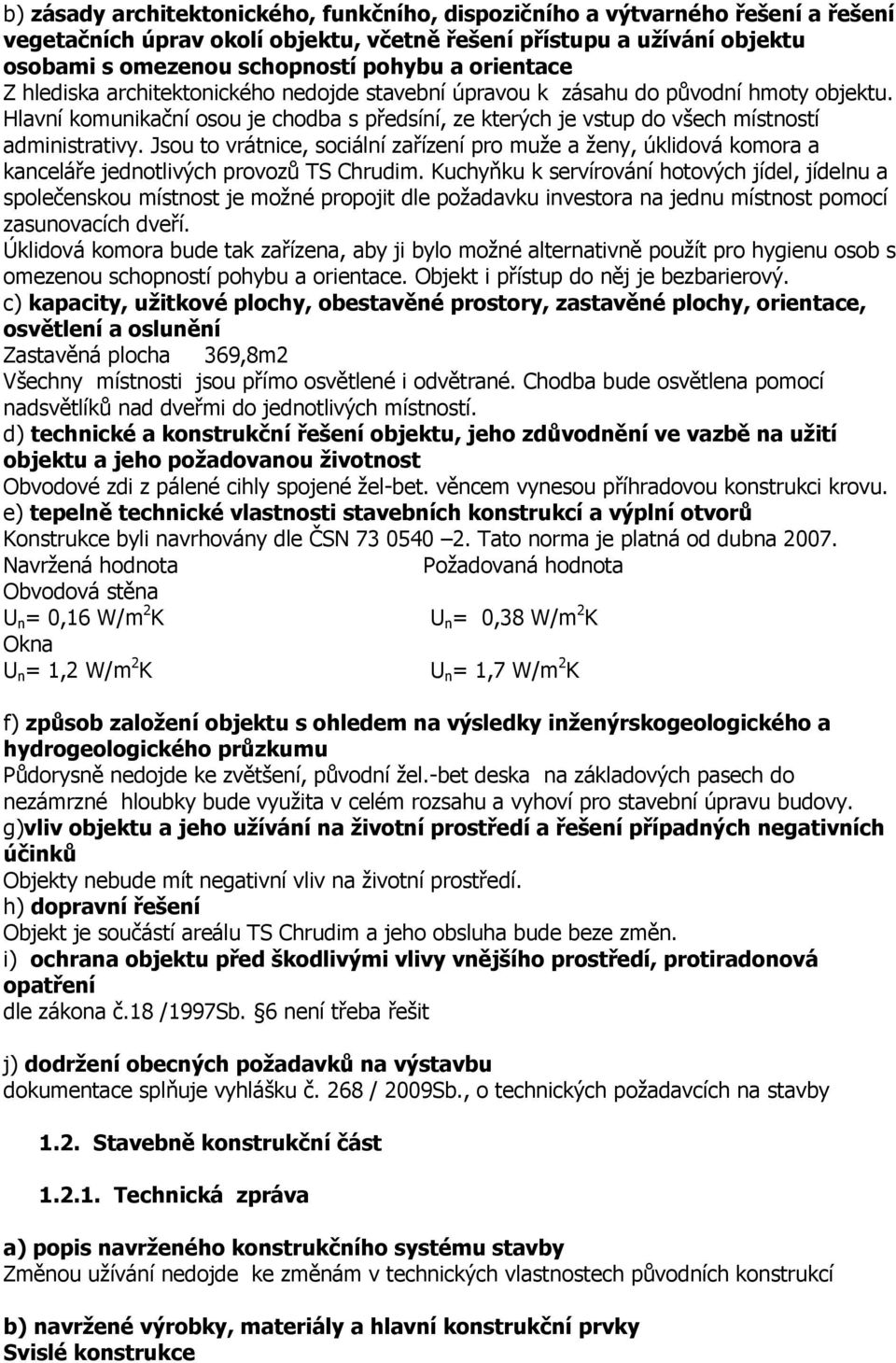

7 b) zásady architektonického, funkčního, dispozičního a výtvarného řešení a řešení vegetačních úprav okolí objektu, včetně řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a orientace Z hlediska architektonického nedojde stavební úpravou k zásahu do původní hmoty objektu. Hlavní komunikační osou je chodba s předsíní, ze kterých je vstup do všech místností administrativy. Jsou to vrátnice, sociální zařízení pro muže a ženy, úklidová komora a kanceláře jednotlivých provozů TS Chrudim. Kuchyňku k servírování hotových jídel, jídelnu a společenskou místnost je možné propojit dle požadavku investora na jednu místnost pomocí zasunovacích dveří. Úklidová komora bude tak zařízena, aby ji bylo možné alternativně použít pro hygienu osob s omezenou schopností pohybu a orientace. Objekt i přístup do něj je bezbarierový. c) kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění Zastavěná plocha 369,8m2 Všechny místnosti jsou přímo osvětlené i odvětrané. Chodba bude osvětlena pomocí nadsvětlíků nad dveřmi do jednotlivých místností. d) technické a konstrukční řešení objektu, jeho zdůvodnění ve vazbě na užití objektu a jeho požadovanou životnost Obvodové zdi z pálené cihly spojené žel-bet. věncem vynesou příhradovou konstrukci krovu. e) tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů Konstrukce byli navrhovány dle ČSN Tato norma je platná od dubna Navržená hodnota Požadovaná hodnota Obvodová stěna U n = 0,16 W/m 2 K U n = 0,38 W/m 2 K Okna U n = 1,2 W/m 2 K U n = 1,7 W/m 2 K f) způsob založení objektu s ohledem na výsledky inženýrskogeologického a hydrogeologického průzkumu Půdorysně nedojde ke zvětšení, původní žel.-bet deska na základových pasech do nezámrzné hloubky bude využita v celém rozsahu a vyhoví pro stavební úpravu budovy. g)vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků Objekty nebude mít negativní vliv na životní prostředí. h) dopravní řešení Objekt je součástí areálu TS Chrudim a jeho obsluha bude beze změn. i) ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonová opatření dle zákona č.18 /1997Sb. 6 není třeba řešit j) dodržení obecných požadavků na výstavbu dokumentace splňuje vyhlášku č. 268 / 2009Sb., o technických požadavcích na stavby 1.2. Stavebně konstrukční část Technická zpráva a) popis navrženého konstrukčního systému stavby Změnou užívání nedojde ke změnám v technických vlastnostech původních konstrukcí b) navržené výrobky, materiály a hlavní konstrukční prvky Svislé konstrukce

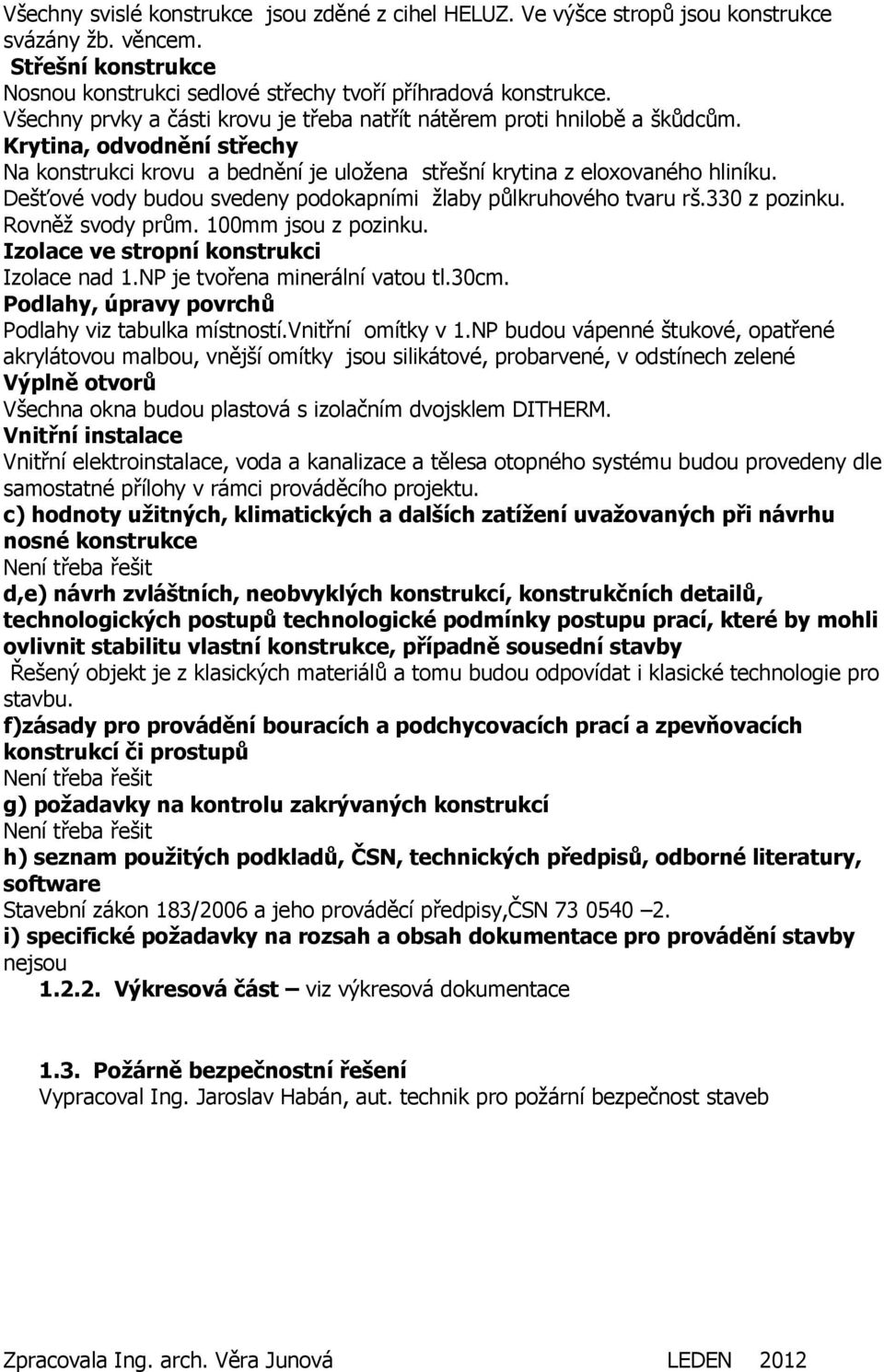

8 Všechny svislé konstrukce jsou zděné z cihel HELUZ. Ve výšce stropů jsou konstrukce svázány žb. věncem. Střešní konstrukce Nosnou konstrukci sedlové střechy tvoří příhradová konstrukce. Všechny prvky a části krovu je třeba natřít nátěrem proti hnilobě a škůdcům. Krytina, odvodnění střechy Na konstrukci krovu a bednění je uložena střešní krytina z eloxovaného hliníku. Dešťové vody budou svedeny podokapními žlaby půlkruhového tvaru rš.330 z pozinku. Rovněž svody prům. 100mm jsou z pozinku. Izolace ve stropní konstrukci Izolace nad 1.NP je tvořena minerální vatou tl.30cm. Podlahy, úpravy povrchů Podlahy viz tabulka místností.vnitřní omítky v 1.NP budou vápenné štukové, opatřené akrylátovou malbou, vnější omítky jsou silikátové, probarvené, v odstínech zelené Výplně otvorů Všechna okna budou plastová s izolačním dvojsklem DITHERM. Vnitřní instalace Vnitřní elektroinstalace, voda a kanalizace a tělesa otopného systému budou provedeny dle samostatné přílohy v rámci prováděcího projektu. c) hodnoty užitných, klimatických a dalších zatížení uvažovaných při návrhu nosné konstrukce Není třeba řešit d,e) návrh zvláštních, neobvyklých konstrukcí, konstrukčních detailů, technologických postupů technologické podmínky postupu prací, které by mohli ovlivnit stabilitu vlastní konstrukce, případně sousední stavby Řešený objekt je z klasických materiálů a tomu budou odpovídat i klasické technologie pro stavbu. f)zásady pro provádění bouracích a podchycovacích prací a zpevňovacích konstrukcí či prostupů Není třeba řešit g) požadavky na kontrolu zakrývaných konstrukcí Není třeba řešit h) seznam použitých podkladů, ČSN, technických předpisů, odborné literatury, software Stavební zákon 183/2006 a jeho prováděcí předpisy,čsn i) specifické požadavky na rozsah a obsah dokumentace pro provádění stavby nejsou Výkresová část viz výkresová dokumentace 1.3. Požárně bezpečnostní řešení Vypracoval Ing. Jaroslav Habán, aut. technik pro požární bezpečnost staveb Zpracovala Ing. arch. Věra Junová LEDEN 2012
