ÚDRŽBOVÁ SADA DELUXE

Transkript

1 ÚDRŽBOVÁ SADA DELUXE MODEL CZ DŮLEŽITÉ BEZPEČNOSTNÍ INSTRUKCE PŘEČTĚTE SI A DODRŽUJTE NÁSLEDUJÍCÍ INSTRUKCE VAROVÁNÍ: Nedovolte dětem, aby používaly tento výrobek. Vyvarujte se nebezpečí elektrického šoku. VAROVÁNÍ: Výrobek smí montovat a demontovat pouze dospělí. VAROVÁNÍ: Neodstraňujte ani neucpávejte plovoucí otvor, pokud je filtrační pumpa v provozu. VAROVÁNÍ: Nepřibližujte se rukou ani vlasy ke skimmeru, pokud je filtrační pumpa v provozu. VAROVÁNÍ: Nepoužívejte filtrační pumpu, pokud jsou v bazénu osoby. VAROVÁNÍ: Ujistěte se, že je filtrační pumpa odpojena od elektrické sítě před začátkem provádění jakékoli údržby, jinak hrozí nebezpečí vážného až smrtelného zranění. POZNÁMKA: Výrobek vyjměte z bazénu před umístěním plachty na bazén. POZNÁMKA: Prosíme, před použitím si prověřte a překontrolujte, že máte po ruce všechny díly. Kontaktujte svého prodejce, v případě chybějících či poškozených dílů. USCHOVEJTE TYTO INSTRUKCE Úvod Údržbová sada Deluxe může být použita pro následující tři různé funkce: 1. Skimmer na hladině bazénu: pracujíc společně s filtrační pumpou, skimmer na hladině může absorbovat listí a ostatní nečistoty. (Viz obr. 1). obr Bazénový vysavač: pracujíc společně s filtrační pumpou, bazénový vysavač vysává podlážku bazénu. (Viz obr. 2) obr Bazénová síťka: pro manuální odstranění plovoucích nečistot. CZ 1

2 Popis částí Před samotnou montáží Údržbové sady Deluxe věnujte několik minut seznámení se s jednotlivými díly. (Viz obr. 3). FAST SET POOL nafukovací rodinný bazén FAST SET POOL bazén s kovovou konstrukcí (bez nafukování) pro bazény, které jsou vybaveny zátkou pro bazény, které jsou vybaveny spojovacím ventilem obr. 3 Číslo Název Číslo Název Číslo Název Číslo Název Číslo Název Číslo Název P6125 kroužek O P6129 sběrač nečistot P6126 spojka P6130 tělo P6127 těsnění P6131 tělo skimmeru P6128 kryt P6133 P6134 P6135 adaptér adaptér P6132 P6136 nastavitelá tyčka P6137 plovák P6141 hák P6145 hlava P6138 košík P6142 seřizovač P6146 šroub P6139 hák P6143 matice P6147 hlavice P6140 rameno P6144 teleskopická tyč POZNÁMKA: Pokud používáte bazén s kovovou konstrukcí (Steel Pro Frame Pool), přejděte na Část II. P6124 svěrky CZ 2

3 Část I: Upevnění těla skimmeru na nafukovací kruh nafukovacího rodinného bazénu (Fast Set Pool) 1. Zapojte hadici na spodní část těla skimmeru. (Viz obr. 4) 2. Namontujte hák: Nastavitelnou tyčku provlékněte skrz očko háku. Můžete nastavit rozpětí háku tak, že současně stisknete a posunute hák. (Viz obr. 5) 3. Nasaďte smontovaný hák na tělo skimmeru a zajistěte pomocí šroubu z balení. (Viz obr. 6) POZNÁMKA: Šroub nepřetahujte. 4. Smontovaný hák nasaďte na nafukovací kruh bazénu poblíž vypouštěcího ventilu. Pokud je to potřebné, seřiďte výšku skimmeru. Ujistěte se, že hák je bezpečně utažen přes bazén. (Viz obr. 7) obr. 6 obr. 4 obr. 5 obr. 7 Část II: Upevnění plováku na tělo bazénu s kovovou konstrukcí (Steel Pro Frame Pool) 1. Zapojte hadici na spodní část těla plováku. (Viz obr. 8) 2. Namontujte hák: Nasaďte seřizovač na hák a zajistěte pomocí matice. Nastavitelnou tyčku provlékněte skrz očko háku. (Viz obr. 9) 3. Nasaďte smontovaný hák na tělo plováku a zajistěte pomocí šroubu z balení. Nastavte skimmer do potřebné výšky. (Viz obr. 10) 4. Smontovaný hák nasaďte na bazén poblíž vypouštěcího ventilu. Seřiďte hák, pokud je to potřebné a utáhněte matici. Ujistěte se, že hák je bezpečně utažen přes bazén. (Viz obr. 11) obr. 10 obr. 8 obr. 9 obr. 11 Část III: Zapojení k bazénu Poznámka: V sadě jsou dodávány dva různé typy adaptéru, vyberte jeden, který je vhodný k Vašemu bazénu. 1. Pro bazény, které jsou vybaveny zátkou: odstraňte zátku z vypouštěcího ventilu z vnitřku bazénu a vložte adaptér. Zapojte hadici na adaptér. (Viz obr. 12) 2. Pro bazény, které jsou vybaveny spojovacím ventilem: vyjměte filtr pro zachycení nečistot z vnitřku bazénu a našroubujte adaptér na konektor filtru pro zachycení nečistot. Zapojte hadici na adaptér. (Viz obr. 13) obr. 12 obr. 13 CZ 3

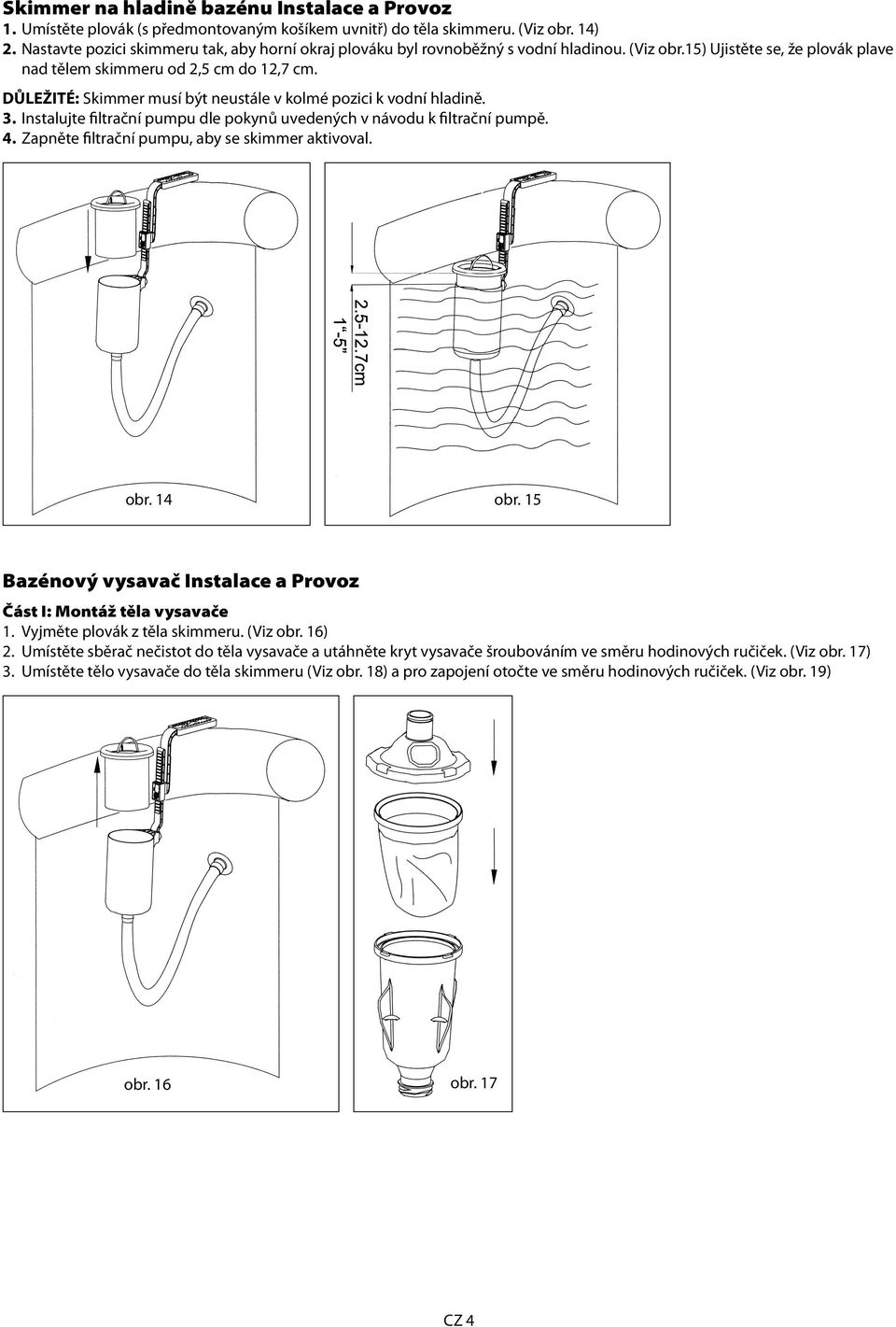

4 Skimmer na hladině bazénu Instalace a Provoz 1. Umístěte plovák (s předmontovaným košíkem uvnitř) do těla skimmeru. (Viz obr. 14) 2. Nastavte pozici skimmeru tak, aby horní okraj plováku byl rovnoběžný s vodní hladinou. (Viz obr.15) Ujistěte se, že plovák plave nad tělem skimmeru od 2,5 cm do 12,7 cm. DŮLEŽITÉ: Skimmer musí být neustále v kolmé pozici k vodní hladině. 3. Instalujte filtrační pumpu dle pokynů uvedených v návodu k filtrační pumpě. 4. Zapněte filtrační pumpu, aby se skimmer aktivoval. obr. 14 obr. 15 Bazénový vysavač Instalace a Provoz Část I: Montáž těla 1. Vyjměte plovák z těla skimmeru. (Viz obr. 16) 2. Umístěte sběrač nečistot do těla a utáhněte kryt šroubováním ve směru hodinových ručiček. (Viz obr. 17) 3. Umístěte tělo do těla skimmeru (Viz obr. 18) a pro zapojení otočte ve směru hodinových ručiček. (Viz obr. 19) obr. 16 obr. 17 CZ 4

5 obr. 18 obr. 19 Část II: Montáž tyče 1. Zapojte hlavici na tyč zajištěním kolíků pružinové západky. Kolíky zacvakněte do předvrtaných děr. 2. Zapojte hadici na hlavici a zajistěte pomocí svěrky. (Viz obr. 21) 3. Zapojte druhý konec ke konektoru a zajistěte pomocí svěrky. (Viz obr.22) obr. 20 obr. 21 obr Pro nastavení délky tyče otočte násadu A a B ve směru hodinových ručiček a vysuňte (zasuňte) je pro prodloužení (zkrácení). Otočte proti směru hodinových ručiček pro zajištění ve zvolené pozici. (Viz obr. 23) obr. 23 CZ 5
