Řešení signálních zařízení. Kompletní sortiment pro optimalizované sledování

Transkript

1 Řešení signálních zařízení Kompletní sortiment pro optimalizované sledování

2 Kvalitní řešení signalizačních zařízení Allen-Bradley od společnosti Rockwell Automation vám mohou napomoci k dosažení vašich výrobních cílů díky účinnému řízení a automatickému sledování. Ať se pokoušíte o zlepšení vaší provozní efektivity, omezení nákladných poruch, předcházení nedostatku výrobních surovin nebo o vytvoření bezpečnějšího pracovního prostředí, náš široký sortiment signalizačních řešení vám může pomoci k dodržování výrobních plánů při současném vyhovění nejpřísnějším požadavkům na automatizaci. Kvalitní řešení signálních zařízení. Produkty v našem obsáhlém katalogu signálních řešení jsou navrženy pro rychlou, flexibilní a snadnou instalaci a díky těmto vlastnostem vám ušetří čas na základě pokročilé modulární e a bezprecedentní výkonnosti a spolehlivosti. Zaměřte se na bezpečnost a zvyšte vaši produktivitu se signalizačními řešeními Allen-Bradley. Vaše výrobní aktivity jsou příliš důležité na to, aby bylo možné přistoupit na jakékoli riziko.

3 Řešení signálních zařízení: Aplikace Sortiment signalizačních řešení Allen-Bradley pokrývá širokou paletu produktů, s jejichž pomocí vyhovíte požadavkům vaší aplikace. Ať již vaše aplikace vyžaduje indikaci jednoho či více stavů, světelnou či zvukovou signalizaci či jejich kombinaci, společnost Rockwell Automation má k dispozici signalizační řešení v barvě, velikosti, napětí, provozním režimu a toleranční specifikaci okolního prostředí přesně pro vaši aplikaci. Všechny produkty mají certifikaci dle culus i CE pro použití v interiéru i exteriéru a nabízejí široký výběr možností e. Tím je zaručeno, že si vždy vyberete takové, které splňuje požadavky vaší aplikace. Řídicí věže a signální světla pro na stěnu TYPICKÉ APLIKACE: VÍCESTAVOVÁ INDIKACE PRO PROCESY A STROJE VLASTNOSTI: Certifikace podle culus a CE LED (stálý svit/blikající/rotační/ zábleskové světlo/vícezábleskové světlo) Žárovka Určeno pro vnitřní i vnější použití Neomezená ní orientace Majáčky VAROVNÁ A STAVOVÁ INDIKACE S VYSOKOU VIDITELNOSTÍ Halogenová žárovka (stálý svit/ blikající/rotační) LED (stálý svit/blikající/zábleskové světlo/vícebarevné) Montáž na povrch, na trubku a NPT 0,5" Alarmy k i do rozváděče INDIKACE NA OVLÁDACÍM PANELU Montáž do standardního otvoru 22,5 mm Ochrana před vniknutím kapalin 4/4X/13, IP65 Uzavřená přední konstrukce Vizuální, zvuková nebo kombinovaná indikace Světelná lišta na panel Sirény ROZVADĚČE Bezúdržbová technologie LED Certifikace podle culus Nízká spotřeba energie Delší životnost než u řešení s fluorescenčními svítidly Vysokovýkonné LED pro bezkonkurenčně jasný svit ZVUKOVÁ VAROVNÁ/STAVOVÁ HLÁŠENÍ Možnosti vícetónové a hlasové signalizace Možnost vizualizace pro pokročilé průmyslové aplikace Vícestavový provoz Nebezbečné místo VIZUÁLNÍ A ZVUKOVÁ VAROVÁNÍ PRO NEBEZPEČNÉ OBLASTI Předem zapojené pro snadnou instalaci Ochrana před vniknutím kapalin 4/4X/13, IP66 Nízkohmotnostní, nerezová konstrukce 3

4 855D 855T 855E Bulletin 854J, K 855T, E, D & W Světelné majáčky Control Tower pro řídicí věže Jsou navrženy k hlášení stavu aplikace a upozorňují vás na kritické požadavky zařízení a systémů ve výrobní hale. Jsou k dispozici s širokou paletou optických a akustických funkcí, velikostí, barev, napětí a možností e. Pomáhají vám sledovat některé z nejnáročnějších aplikací ovládacích panelů a strojních aplikací. Dodávají se předsmontované pro úsporu času, nebo je lze objednat jako samostatné světelné a zvukové moduly pro účely individuálně uzpůsobené e. UL typ 4/4X/13, IP65 (vnitřní/vnější prostředí) pro modely 30, 50 a 70 mm UL typ 4/4X/13, IP66 (vnitřní/vnější prostředí) pro modely 40 a 60 mm 854J 854K 855W Ø 70 mm Ø 60 mm Ø 50 mm Ø 40 mm Ø 30 mm Montáž na stěnu 855T 854K 855E 854J 855D 855W Žárovka (stálý svit/ blikající) LED (stálý svit/ blikající/rotační/ kombinace se zvukem) Žárovka (stálý svit) LED (stálý svit/blikající/ zábleskové světlo/ vícezábleskové světlo) Žárovka (stálý svit/blikající) LED (stálý svit/ blikající) Xenonová výbojka (zábleskové světlo) Žárovka (stálý svit) LED (stálý svit/ blikající/zábleskové světlo) LED (stálý svit/blikající) LED (stálý svit/blikající) MONTÁŽE Oboustranná základna Základna NPT, 0,5" Oboustranná základna Základna NPT, 0,5" AUDIOSIGNÁLU dvoutónový Měnič Měnič dvoutónový dvoutónový jednotó nový dvoutó nový BARVY KRYTU Šedá Šedá Šedá Chrom Šedá PŘIPOJITELNOST DeviceNet 12 V DC 12 V DC Možnosti barvy skla 4 3 zelená 4 červená 5 žlutá 6 modrá 7 čirá 8 žlutá

5 Bulletin 855B Průmyslové majáčky Modulární majáky lze snadno instalovat, nabízejí stálé halogenové světlo, blikající halogenové světlo, xenonové zábleskové světlo, rotační halogenové světlo a technologii LED. Poskytují možnost výrazného zábleskového světla, tím označují oblasti vyžadující pozornost. Jsou k dispozici s širokou paletou možností e, napětí, velikostí a barev, aby vyhověly v zásadě jakékoli aplikaci. UL typ 4/4X/13, IP65 (vnitřní/vnější použití) UL typ 3R, IP66 (855B-GMS) 855B kulaté průmyslové majáčky 855BL 855BS (LED) 855BM 855BS 855B-GMS Ø 90 mm Ø 120 mm Ø 160 mm čtvercové 855BS 855BM 855BL 855B-GMS Halogenová žárovka (stálý svit/blikající/rotační) LED (stálý svit/blikající/ zábleskové světlo/tříbarevné) Halogenová žárovka (stálý svit/blikající/rotační) Halogenová žárovka (stálý svit/blikající/rotační) MONTÁŽE Vedení NPT Vedení NPT Vedení NPT Bulletin 855P Alarmy k i do rozvaděče Zlepšete účinnost využití prostoru díky zařízením připraveným k instalaci do rozváděče. Tato zařízení zahrnují zvukové hlásiče, majáky s LED, xenonová záblesková světla a zvukové hlásiče v kombinaci s LED a dvouokruhové alarmy. Významně snižují požadavky na prostor v rozvaděči a instalační čas. Zařízení se zajišťují ze zadní strany a jsou bezpečná na dotyk, čímž vašemu rozvaděči dodávají vysokou úroveň integrity vůči okolnímu prostředí. UL typ 4/4X/13, IP65 (vnitřní/vnější použití) Otvor 22,5 mm nebo 30,5 mm s adaptérem 855PB 855PS 855PC 855PD (poloviční sklo) 855P 855PD (plné sklo) JEDNOSTAVOVÉ 855P 855PB 855PS 855PC DVOUSTAVOVÉ 855PD TYP INDIKACE Zvukový hlásič (souvislý/pulzní) LED (stálý svit/ blikající) (zábleskové světlo) Synchronizovaná kombinace zvukového hlásiče a LED (stálý svit/blikající) Kombinace LED a zvukového hlásiče LED (stálý svit/blikající) s dvoubarevným plným sklem nebo polovičním sklem se zábranou VELIKOSTI 30 mm 30 mm 30 mm (LED, zábleskové světlo) 30 mm (2 barevné verze) 5

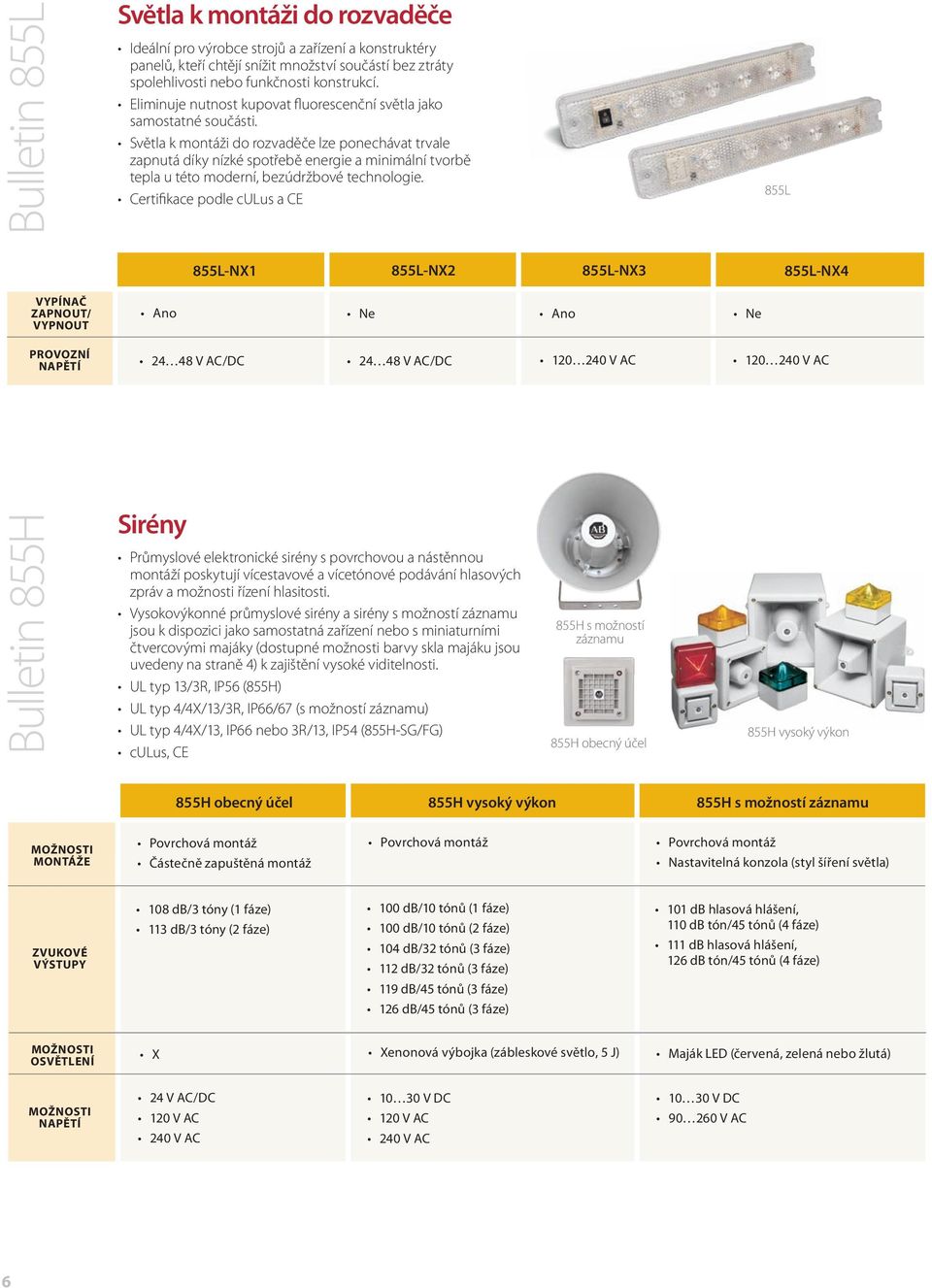

6 Bulletin 855L Světla k i do rozvaděče Ideální pro výrobce strojů a zařízení a konstruktéry panelů, kteří chtějí snížit množství součástí bez ztráty spolehlivosti nebo funkčnosti konstrukcí. Eliminuje nutnost kupovat fluorescenční světla jako samostatné součásti. Světla k i do rozvaděče lze ponechávat trvale zapnutá díky nízké spotřebě energie a minimální tvorbě tepla u této moderní, bezúdržbové technologie. Certifikace podle culus a CE 855L 855L-NX1 855L-NX2 855L-NX3 855L-NX4 VYPÍNAČ ZAPNOUT/ VYPNOUT Ano Ne Ano Ne PROVOZNÍ V AC/DC V AC/DC V AC V AC Bulletin 855H Sirény Průmyslové elektronické sirény s povrchovou a nástěnnou í poskytují vícestavové a vícetónové podávání hlasových zpráv a možnosti řízení hlasitosti. Vysokovýkonné průmyslové sirény a sirény s možností záznamu jsou k dispozici jako samostatná zařízení nebo s miniaturními čtvercovými majáky (dostupné možnosti barvy skla majáku jsou uvedeny na straně 4) k zajištění vysoké viditelnosti. UL typ 13/3R, IP56 (855H) UL typ 4/4X/13/3R, IP66/67 (s možností záznamu) UL typ 4/4X/13, IP66 nebo 3R/13, IP54 (855H-SG/FG) 855H s možností záznamu 855H obecný účel 855H vysoký výkon 855H obecný účel 855H vysoký výkon 855H s možností záznamu MONTÁŽE Částečně zapuštěná Nastavitelná konzola (styl šíření světla) ZVUKOVÉ VÝSTUPY 108 db/3 tóny (1 fáze) 113 db/3 tóny (2 fáze) 100 db/10 tónů (1 fáze) 100 db/10 tónů (2 fáze) 104 db/32 tónů (3 fáze) 112 db/32 tónů (3 fáze) 119 db/45 tónů (3 fáze) 126 db/45 tónů (3 fáze) 101 db hlasová hlášení, 110 db tón/45 tónů (4 fáze) 111 db hlasová hlášení, 126 db tón/45 tónů (4 fáze) X (zábleskové světlo, 5 J) Maják LED (červená, zelená nebo žlutá) V DC V DC V AC 6

7 Bulletin 855X Signalizační zařízení pro nebezpečná místa Zařízení mají předem zapojené vodiče s volnými přívody, aby splňovala požadavky většiny aplikací a poskytovala bezprecedentní výkonnost a spolehlivost. Jsou zkonstruována z nízkohmotnostního, nekorodujícího GPR plastu (plast vyztužený skleněnými vlákny) a odolného ABS plastu (akrylonitril-butadien-styren) pro zajištění dlouhodobé kvality. UL typ 4/4X/13, IP66/IP67 Specifikace aplikací Třída I, divize 2, skupiny A, B, C & D* Třída II, divize 2, skupiny F & G* Třída III, divize 1 & 2* 855XH 855XB 855XC 855XH siréna 855XB maják 855XC kombinace X (zábleskové světlo, 5 J) (zábleskové světlo, 10 J) (zábleskové světlo, 5 J) TÓNY/FÁZE 45 tónů (3 fáze) X 45 tónů (3 fáze) ZVUKOVÝ VÝSTUP 110 db ve vzdálenosti 1 m 117 db ve vzdálenosti 1 m X 110 db ve vzdálenosti 1 m V DC 48 V DC 12 V DC 48 V DC 48 V DC *V souladu se severoamerickými normami UL (UL 508, UL 1604) 7

8 Rychlý výběr Tyto tabulky poskytují informace o některých našich nejoblíbenějších produktech. Více informací a úplný sortiment našich řešení signálních zařízení naleznete v on-line katalogu Průmyslové řídicí prvky na stránkách Světelné majáčky pro signální věže Montážní základny Světelné moduly Zvuková signalizace 90 mm kulaté LED majáčky Trvale svítící/ Zábleskové Vícebarevný blikající světlo (zelená/žlutá/červená) Povrchová 855BS-S SL 855BS-S BL 855BS-S ML345 Montáž NPT, 0,5" 855BS-N SL 855BS-N BL 855BS-N ML345 Montáž na trubku 855BS-T SL 855BS-T BL 855BS-T ML345 Kód napětí: 35 = 24 V AC/DC, 45 = 120/240 V AC/DC Kód napětí: 35 = 24 V AC/DC, 10 = 120 V AC, 20 = 240 V AC Kód napětí: 24 = 24 V AC/DC, 10 = 120 V AC, 20 = 240 V AC Elektronické průmyslové výstražné sirény GP Horn Vysokovýkonná S možností záznamu Bulletin 854J 855E 854K 855T Průměr 40 mm 50 mm 60 mm 70 mm Povrchová 854J-BSFC 855E-BCBC 854K-BSFC 855T-BCBC Vertikální 854J-BVMC 855E-BVMC 854K-BVMC 855T-BVMC Montáž na sloupek 10 cm 854J-BPM10C 855E-BPM10C 854K-BPM10C 855T-BPM10C Montáž na sloupek 25 cm 854J-BPM25C 855E-BPM25C 854K-BPM25C 855T-BPM25C Rychle 10 cm 854J-BQ10C 855E-BMM10C 854K-BQ10C 855T-BMM10C Rychle 25 cm 854J-BQ25C 855E-BMM25C 854K-BQ25C 855T-BMM25C Oboustranné 854J-BDSC 854K-BDSC LED trvale svítící 854J- TL 855E- TL 854K- TL 855T-B TL LED blikající 854J- GL 855E- GL 854K- GL 855T-B GL Zábleskové světlo 854J- BL 855E- BR 854K- BL 855T-B BR Piezoelektrická jednotónová 854J-B SA3 855E-B SA3 854K-B SA3 855T-B SA3 Piezoelektrická dvoutónová 855E-B TA3 855T-B TA3 Měnič 855T-B SA1 Měnič dvoutónový 855T-B TA1 Kód napětí: 24 = 24 V AC/DC, 10 = 120 V AC, 20 = 240 V AC Bulletin 855H Výkon db(a) 1 m Kat. č. 3 tóny 1 obvod H-SG GPA 3 tóny 2 obvody H-SG GPE 32 tónů 3 obvody H-B BD 32 tónů 3 obvody H-B CD 45 tónů 3 obvody H-B DD 45 tónů 3 obvody H-B ED 45 tónů 4 obvody 101 hlasů, 110 tónů 855H-R C 45 tónů 4 obvody 111 hlasů, 126 tónů 855H-R E 45 tónů 4 obvody 111 hlasů, 126 tónů 855H-R F Kód napětí: 24 = 24 V AC/DC, 10 = 120 V AC, 20 = 240 V AC Kód napětí: 30 = 24 V DC, 45 = 120/240 V AC Kód napětí: D30 = 24 V DC, A10 = 120 V AC, A20 = 240 V AC = viz možnosti barvy skla = viz možnosti barvy skla Možnosti barvy skla 3 zelená 4 červená 5 žlutá 6 modrá 7 čirá 8 žlutá Alarmy k i do rozvaděče 30 mm 45 mm 65 mm Zvuková signalizace 855P-B SH22 855P-B ME22 855P-B LE22 Majáčky 855PB-B SE PB-B ME PB-B LE 22 Kombinace světelné a zvukové signalizace 855PC-B ME PC-B LE 22 Duální obvod prosvětlení poloviny skla 855PD-B SEH PD-B MEH PD-B LEH 22 Kombinace světelné a zvukové signalizace s dvěma obvody 855PD-B MEC PD-B MEC1 22 Kód napětí: 30 = 24 V AC/DC, 10 = 120 V AC, 20 = 240 V AC Kód napětí: 24 = 24 V AC/DC, 10 = 120 V AC, 20 = 240 V AC = viz možnosti barvy skla Sledujte společnost ROKAutomation na sítích Facebook a Twitter. Spojte se s námi v síti Linkedin. Allen-Bradley, Control Tower, Integrovaná Architektura, Listen. Think. Solve., PartnerNetwork a Rockwell Software jsou ochranné známky společnosti Rockwell Automation, Inc. Publikace 855-BR001D-CS-P srpen 2012 Copyright 2012 Rockwell Automation, Inc. Všechna práva vyhrazena. Vytištěno v Evropě.
