Vyzařovací úhel [ ] Napájecí napětí [Vdc]

Transkript

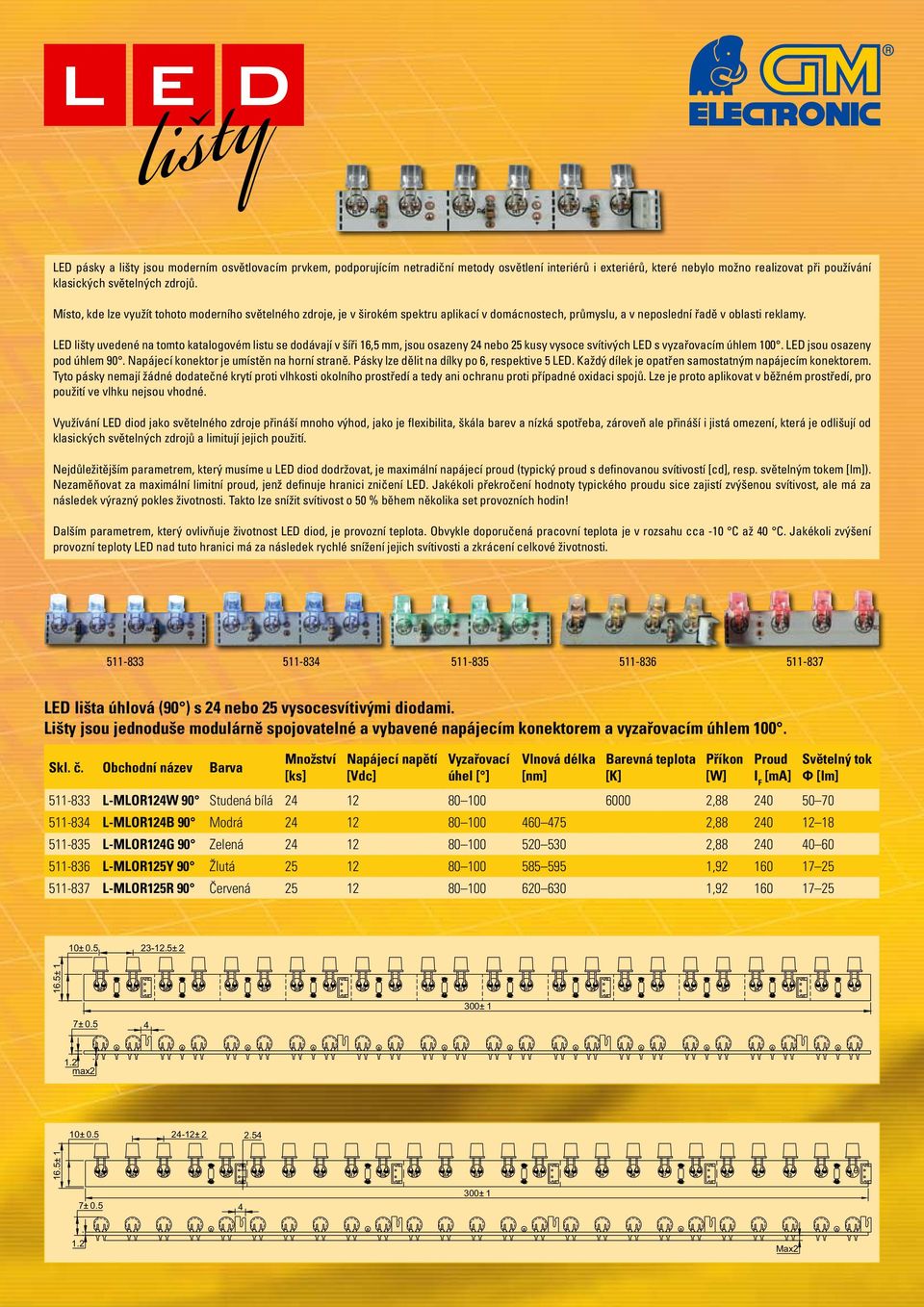

1 lišty LED lišty uvedené na tomto katalogovém listu se dodávají v šíři 16,5 mm, jsou osazeny 24 nebo 25 kusy vysoce svítivých LED s vyzařovacím úhlem 100. LED jsou osazeny pod úhlem 90. konektor je umístěn na horní straně. Pásky lze dělit na dílky po 6, respektive 5 LED. Každý dílek je opatřen samostatným napájecím konektorem. Tyto pásky nemají žádné dodatečné krytí proti vlhkosti okolního prostředí a tedy ani ochranu proti případné oxidaci spojů. Lze je proto aplikovat v běžném prostředí, pro použití ve vlhku nejsou vhodné. Nezaměňovat za maximální limitní proud, jenž definuje hranici zničení LED. Jakékoli překročení hodnoty typického proudu sice zajistí zvýšenou svítivost, ale má za LED lišta úhlová (90 ) s 24 nebo 25 vysocesvítivými diodami. Lišty jsou jednoduše modulárně spojovatelné a vybavené napájecím konektorem a vyzařovacím úhlem 100. teplota L-MLOR124W 90 Studená bílá , L-MLOR124B 90 Modrá , L-MLOR124G 90 Zelená , L-MLOR125Y 90 Žlutá , L-MLOR125R 90 Červená , ± ± 2 300± max2 10± ± ± ± 1 7± ± ± Max2

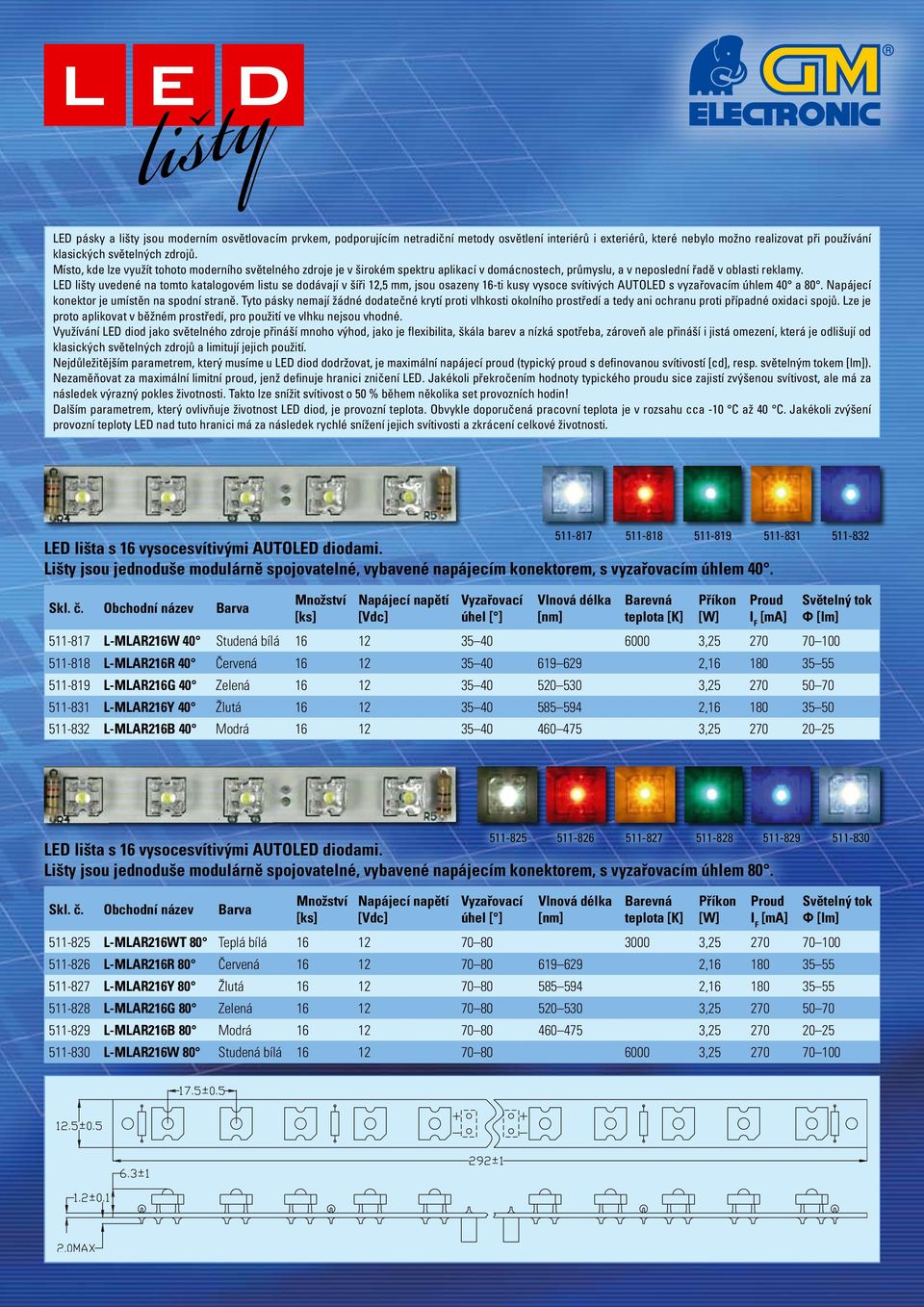

2 lišty Místo, kde lze využít tohoto moderního světelného zdroje je v širokém spektru aplikací v domácnostech, průmyslu, a v neposlední řadě v oblasti reklamy. LED lišty uvedené na tomto katalogovém listu se dodávají v šíři 12,5 mm, jsou osazeny 16-ti kusy vysoce svítivých AUTOLED s vyzařovacím úhlem 40 a 80. konektor je umístěn na spodní straně. Tyto pásky nemají žádné dodatečné krytí proti vlhkosti okolního prostředí a tedy ani ochranu proti případné oxidaci spojů. Lze je proto aplikovat v běžném prostředí, pro použití ve vlhku nejsou vhodné. Nezaměňovat za maximální limitní proud, jenž definuje hranici zničení LED. Jakékoli překročením hodnoty typického proudu sice zajistí zvýšenou svítivost, ale má za LED lišta s 16 vysocesvítivými AUTOLED diodami. Lišty jsou jednoduše modulárně spojovatelné, vybavené napájecím konektorem, s vyzařovacím úhlem L-MLAR216W 40 Studená bílá , L-MLAR216R 40 Červená , L-MLAR216G 40 Zelená , L-MLAR216Y 40 Žlutá , L-MLAR216B 40 Modrá , LED lišta s 16 vysocesvítivými AUTOLED diodami. Lišty jsou jednoduše modulárně spojovatelné, vybavené napájecím konektorem, s vyzařovacím úhlem L-MLAR216WT 80 Teplá bílá , L-MLAR216R 80 Červená , L-MLAR216Y 80 Žlutá , L-MLAR216G 80 Zelená , L-MLAR216B 80 Modrá , L-MLAR216W 80 Studená bílá ,

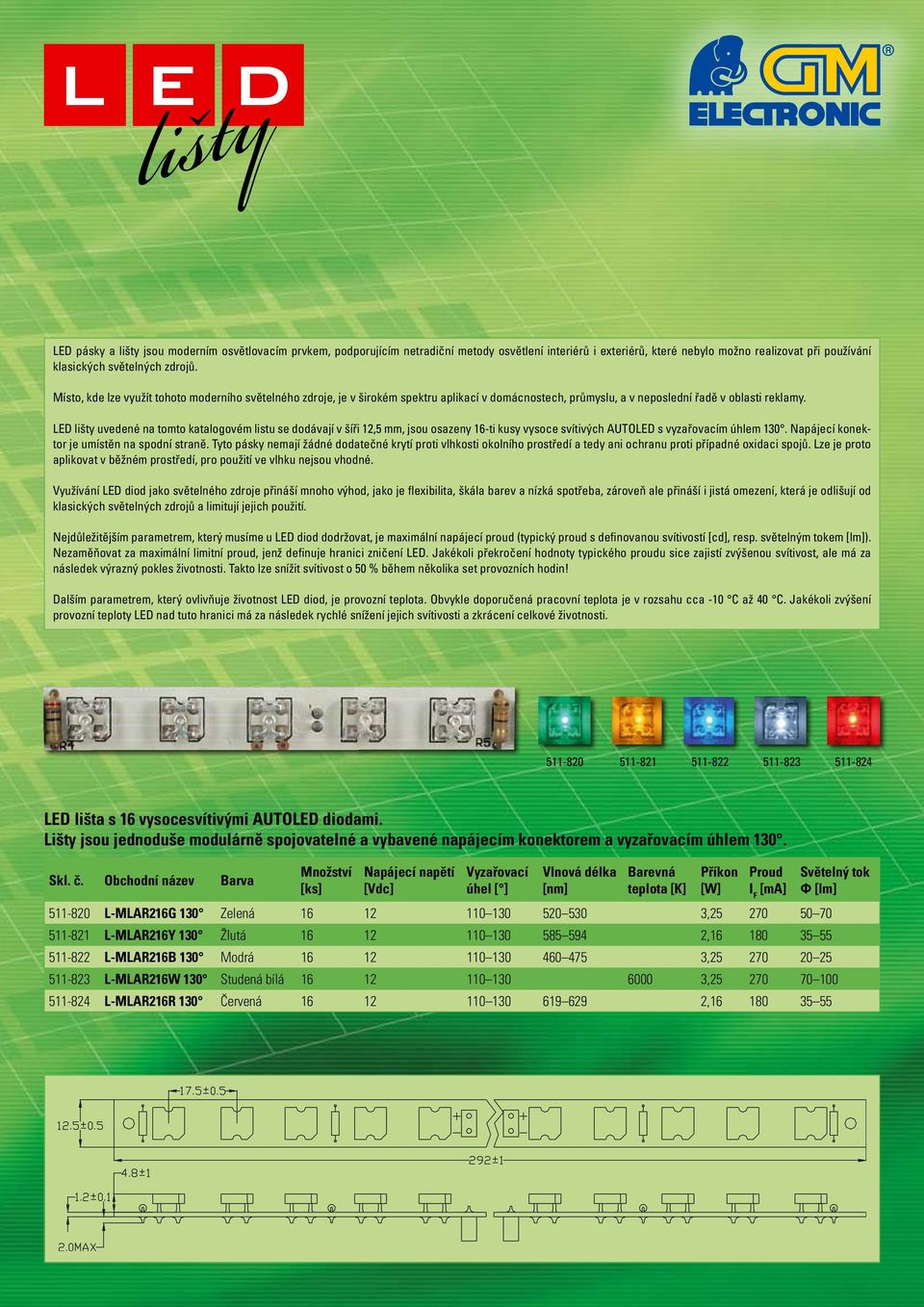

3 lišty LED lišty uvedené na tomto katalogovém listu se dodávají v šíři 12,5 mm, jsou osazeny 16-ti kusy vysoce svítivých AUTOLED s vyzařovacím úhlem 130. konektor je umístěn na spodní straně. Tyto pásky nemají žádné dodatečné krytí proti vlhkosti okolního prostředí a tedy ani ochranu proti případné oxidaci spojů. Lze je proto aplikovat v běžném prostředí, pro použití ve vlhku nejsou vhodné. Nezaměňovat za maximální limitní proud, jenž definuje hranici zničení LED. Jakékoli překročení hodnoty typického proudu sice zajistí zvýšenou svítivost, ale má za LED lišta s 16 vysocesvítivými AUTOLED diodami. Lišty jsou jednoduše modulárně spojovatelné a vybavené napájecím konektorem a vyzařovacím úhlem L-MLAR216G 130 Zelená , L-MLAR216Y 130 Žlutá , L-MLAR216B 130 Modrá , L-MLAR216W 130 Studená bílá , L-MLAR216R 130 Červená ,

4 pásky Vodotěsný LED pásek Samolepicí 3M vodotěsný LED pásek LED pásky na tomto katalogovém listu jsou ve vodotěsném provedení. Dodávají se v šíři 8 mm a s příkonem 4,8 W. Některé jsou (dle specifikace) vybaveny samolepicí fólií 3M. Vodotěsné pásky není možné jednoduše dělit. Jsou sice tvořeny moduly po třech LED, stejně jako ostatní typy, ale v místě rozdělení je nutno přerušený pásek dodatečně izolovat, například silikonovým tmelem. Jinak dojde k narušení vodotěsnosti. Pásky se proto standardně prodávají pouze na celá balení v délce 5 m. Výhodou je možnost umístit pásek ve vnějším prostředí, aniž by byla jeho funkce jakkoli narušena povětrnostními vlivy. Nezaměňovat za maximální limitní proud, jenž definuje hranici zničení LED. Jakékoli překročení hodnoty typického proudu sice zajistí zvýšenou svítivost, ale má za Vysvětlivky k písmenům v názvech: W water proof = vodotěsný, T tape = samolepicí pásek Vodotěsný, flexibilní LED pásek délky 5 m s příkonem 4,8 W a vyzařovacím úhlem 120 až LED STRIP W WHITE Studená bílá ,8 0, LED STRIP W RED Červená ,8 0, LED STRIP W GREEN Zelená ,8 0, LED STRIP W BLUE Modrá ,8 0, LED STRIP W YELLOW Žlutá ,8 0, Samolepicí 3M, vodotěsný, flexibilní LED pásek délky 5 m s příkonem 4,8 W a vyzařovacím úhlem 120 až LED STRIP WT BLUE Modrá ,8 0, LED STRIP WT GREEN Zelená ,8 0, LED STRIP WT RED Červená ,8 0, LED STRIP WT WHITE Studená bílá ,8 0, LED STRIP WT YELLOW Žlutá ,8 0,

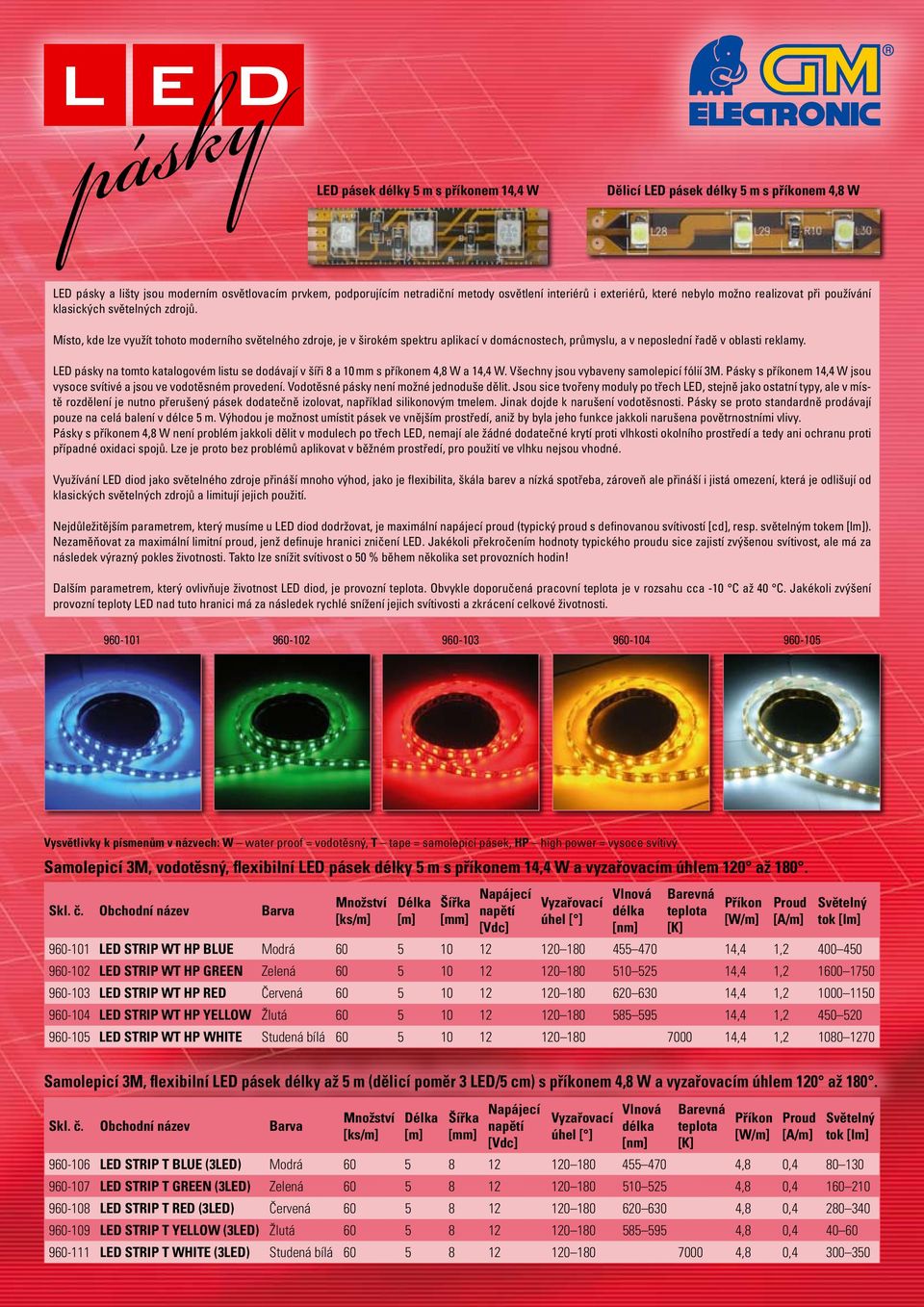

5 pásky LED pásek délky 5 m s příkonem 14,4 W Dělicí LED pásek délky 5 m s příkonem 4,8 W LED pásky na tomto katalogovém listu se dodávají v šíři 8 a 10 mm s příkonem 4,8 W a 14,4 W. Všechny jsou vybaveny samolepicí fólií 3M. Pásky s příkonem 14,4 W jsou vysoce svítivé a jsou ve vodotěsném provedení. Vodotěsné pásky není možné jednoduše dělit. Jsou sice tvořeny moduly po třech LED, stejně jako ostatní typy, ale v místě rozdělení je nutno přerušený pásek dodatečně izolovat, například silikonovým tmelem. Jinak dojde k narušení vodotěsnosti. Pásky se proto standardně prodávají pouze na celá balení v délce 5 m. Výhodou je možnost umístit pásek ve vnějším prostředí, aniž by byla jeho funkce jakkoli narušena povětrnostními vlivy. Pásky s příkonem 4,8 W není problém jakkoli dělit v modulech po třech LED, nemají ale žádné dodatečné krytí proti vlhkosti okolního prostředí a tedy ani ochranu proti případné oxidaci spojů. Lze je proto bez problémů aplikovat v běžném prostředí, pro použití ve vlhku nejsou vhodné. Nezaměňovat za maximální limitní proud, jenž definuje hranici zničení LED. Jakékoli překročením hodnoty typického proudu sice zajistí zvýšenou svítivost, ale má za Vysvětlivky k písmenům v názvech: W water proof = vodotěsný, T tape = samolepicí pásek, HP high power = vysoce svítivý Samolepicí 3M, vodotěsný, flexibilní LED pásek délky 5 m s příkonem 14,4 W a vyzařovacím úhlem 120 až 180. teplota LED STRIP WT HP BLUE Modrá ,4 1, LED STRIP WT HP GREEN Zelená ,4 1, LED STRIP WT HP RED Červená ,4 1, LED STRIP WT HP YELLOW Žlutá ,4 1, LED STRIP WT HP WHITE Studená bílá ,4 1, Samolepicí 3M, flexibilní LED pásek délky až 5 m (dělicí poměr 3 LED/5 cm) s příkonem 4,8 W a vyzařovacím úhlem 120 až 180. teplota LED STRIP T BLUE (3LED) Modrá ,8 0, LED STRIP T GREEN (3LED) Zelená ,8 0, LED STRIP T RED (3LED) Červená ,8 0, LED STRIP T YELLOW (3LED) Žlutá ,8 0, LED STRIP T WHITE (3LED) Studená bílá ,8 0,

6 pásky LED pásky na tomto katalogovém listu jsou dvojího druhu. První je RGB, který ve spojení s regulační jednotkou umožňuje plynulou změnu barvy v širokém spektru. Dodává se v šíři 10 mm s příkonem 3 14,4 W. Druhý je typ jednobarevných pásků v šíři 11 mm s příkonem 4,8 W. Všechny zde uvedené pásky jsou vybaveny samolepicí fólií 3M. RGB pásky jsou vysoce svítivé a jsou ve vodotěsném provedení. Vodotěsné pásky není možné jednoduše dělit. Jsou sice tvořeny moduly po třech LED, stejně jako ostatní typy, ale v místě rozdělení je nutno přerušený pásek dodatečně izolovat, například silikonovým tmelem. Jinak dojde k narušení vodotěsnosti. Pásky se proto standardně prodávají pouze na celá balení v délce 5 m. Výhodou je možnost umístit pásek ve vnějším prostředí, aniž by byla jeho funkce jakkoli narušena povětrnostními vlivy. Dělicí pásky s příkonem 4,8 W není problém jakkoli dělit v modulech po třech LED, nemají ale žádné dodatečné krytí proti vlhkosti okolního prostředí a tedy ani ochranu proti případné oxidaci spojů. Lze je proto bez problémů aplikovat v běžném prostředí, pro použití ve vlhku nejsou vhodné. Nezaměňovat za maximální limitní proud, jenž definuje hranici zničení LED. Jakékoli překročením hodnoty typického proudu sice zajistí zvýšenou svítivost, ale má za RGB LED pásek RED RGB LED pásek GREEN RGB LED pásek BLUE RGB LED pásek RGB RGB LED pásek Vysvětlivky k písmenům v názvech: W water proof = vodotěsný, T tape = samolepicí pásek, HP high power = vysoce svítivý Samolepicí 3M, vodotěsný, flexibilní RGB LED pásek délky 5 m s příkonem 3 14,4 W a vyzařovacím úhlem 120 až LED STRIP WT HP RGB RGB R = G = B = ,4 3 1,2 [lm] R = G = B = Samolepicí 3M LED pásek Samolepicí 3M, flexibilní LED pásek délky až 5 m (dělicí poměr 3 LED/5 cm) s příkonem 4,8 W a vyzařovacím úhlem 120. teplota LED STRIP 3LED RED Červená , LED STRIP 3LED GREEN Zelená , LED STRIP 3LED YELLOW Žlutá , LED STRIP 3LED WHITE Studená bílá , LED STRIP 3LED WHITE WARM Teplá bílá , LED STRIP 3LED BLUE Modrá ,

7 Doporučené zdroje a adaptéry k LED lištám a páskům. Řídicí jednotka pro RGB LED diody a moduly F-LED RGB DRIVER. 10 světelných efektů, jednoduše připojitelný (3 vodiče červený, modrý, zelený). Napájení anody Modulární +12 V DC, vstupní zdroje 125 V DC 24 DC pro V DC. průmyslové Maximální výstupní použití proud. 12 A (doporučené zatížení maximálně 8 A). Dálkové ovládání. Skladové číslo Modulární zdroje 12 V DC pro průmyslové použití. Skl. č. Obchodní název Vstupní U [Vac] Výkon P I [A] Rozměry Provozní teplota [ C] PS , C 50 C PS C 50 C PS , C 50 C Modulární zdroje 12 V DC určené pro instalaci na DIN lištu. Skl. č. Obchodní název Vstupní U [Vac] Výkon P I [A] Vlastnosti Provozní teplota [ C] E-PS ,5 3 modul na DIN lištu, zkratová a nadproudová ochrana -10 C 40 C PS DIN mm (cca 2,6 modul na DIN lištu) IP20-10 C 60 C PS DIN mm (cca 2,6 modul na DIN lištu) IP20-10 C 60 C PS DIN mm (cca 3,5 modul na DIN lištu) IP20-10 C 60 C adaptér 12 V DC s konektorem pro přívodní napájecí kabel v plastové krabičcce. Skl. č. Obchodní název Vstupní U [Vac] Výkon P I [A] Výstup. konektor [mm/mm] Kabel/Vidlice MW-SYS ,4 5,5/2,1 Kabel EURO (skl. č. např ) není součástí MW1220SZ ,5/2,5 Kabel EURO (skl. č. např ) není součástí MW-SYS ,5 5,5/2,1 Kabel, dvouvodičový (skl. č ) není součástí MW-SYS ,5/2,1 Kabel, třívodičový (skl. č. např ) není součástí MW-SYSDRXX ,5/2,1 Kabel EURO (skl. č. např ) není součástí MW-SYS ,5/2,1 Kabel EURO (skl. č. např ) není součástí adaptér 12 V DC s vidlicí v plastové krabičce. Skl. č. Obchodní název Vstupní U [Vac] Výkon P I [A] Výstupní konektor [mm/mm] Kabel/Vidlice MW-SYS ,5 5,5/2,1 Vidlice, dva kolíky (zařízení tř. II) MW1212SZ ,5/2,5 Vidlice, dva kolíky (zařízení tř. II) MW1205SZ ,5 5,5/2,1 Vidlice, dva kolíky (zařízení tř. II) MW1210SZ ,5/2,1 Vidlice, dva kolíky (zařízení tř. II) Praha: Křižíkova 77, Praha 8, praha@gme.cz Infolinka: Brno: Koliště 9, Brno, brno@gme.cz Plzeň: Dominikánská 8, Plzeň, plzen@gme.cz Ostrava: 28. října 254, Ostrava, ostrava@gme.cz Bratislava: Mlynské Nivy 58, Bratislava, tel.: , bratislava@gme.sk
