Vzorový příklad. Postup v prostředí ISE. Zadání: x 1 x 0 y. Rovnicí y = x 1. x 0. Přiřazení signálů: ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE
|
|
- Ivana Pavlíková
- před 8 lety
- Počet zobrazení:
Transkript
1 Vzorový příklad. Zadání: Na přípravku realizujte kombinační obvod představující funkci logického součinu dvou vstupů. Mající následující pravdivostní tabulku. x 1 x 0 y Rovnicí y = x 1. x 0 Přiřazení signálů: Tlačítko 0... x0... pin G12 vstup Tlačítko 1... x1... pin C11 vstup LED 0... y... pin M5 výstup Postup v prostředí ISE Y14SAP Struktura a architektura počítačů 1 / 56
2 Otevření nového projektu. Založení nového projektu. Y14SAP Struktura a architektura počítačů 2 / 56
3 Založení projektu navod_ Definovat jméno projektu. 2. Vybrat pracovní adresář. 3. Stručná charakteristika projektu. (není nutné) 4. Volba typu zdrojového souboru: 4.1. Schematic, 4.2. HDL, 4.3. atd. 5. Po nastavení. Y14SAP Struktura a architektura počítačů 3 / 56
4 Volba typu obvodu. Po nastavení. Y14SAP Struktura a architektura počítačů 4 / 56
5 Založení kořenového zdrojového souboru. Pro založení nového zdrojového kořenového souboru Y14SAP Struktura a architektura počítačů 5 / 56
6 Založení kořenového zdrojového souboru. 1. Volba typu zdrojového souboru. 2. Zadání jména souboru. 3. Po nastavení. Y14SAP Struktura a architektura počítačů 6 / 56
7 Založení kořenového zdrojového souboru rekapitulace. Vytvoření souboru. Y14SAP Struktura a architektura počítačů 7 / 56
8 Založení kořenového zdrojového souboru. Další krok. Y14SAP Struktura a architektura počítačů 8 / 56
9 Přidání existujícího zdrojového souboru. Aktuálně není využito! Další krok. Y14SAP Struktura a architektura počítačů 9 / 56
10 Rekapitulace dat projektu. Dokončení založení projektu. Y14SAP Struktura a architektura počítačů 10 / 56
11 Start projektu v ISE. Volba zdrojového souboru. Y14SAP Struktura a architektura počítačů 11 / 56
12 Tvorba zdrojového souboru. Editace a posun grafických prvků. Propojovací vodič. V/V porty. Vkládání logických bloků. Okna volby logických komponentů. Y14SAP Struktura a architektura počítačů 12 / 56
13 Tvorba zdrojového souboru. 1. Editační režim práce. 2. Klikem na symbol rozhraní se aktivuje okno editace rozhraní. Y14SAP Struktura a architektura počítačů 13 / 56
14 Tvorba zdrojového souboru. Klikem na tento symbol přepneme okno editace. Y14SAP Struktura a architektura počítačů 14 / 56

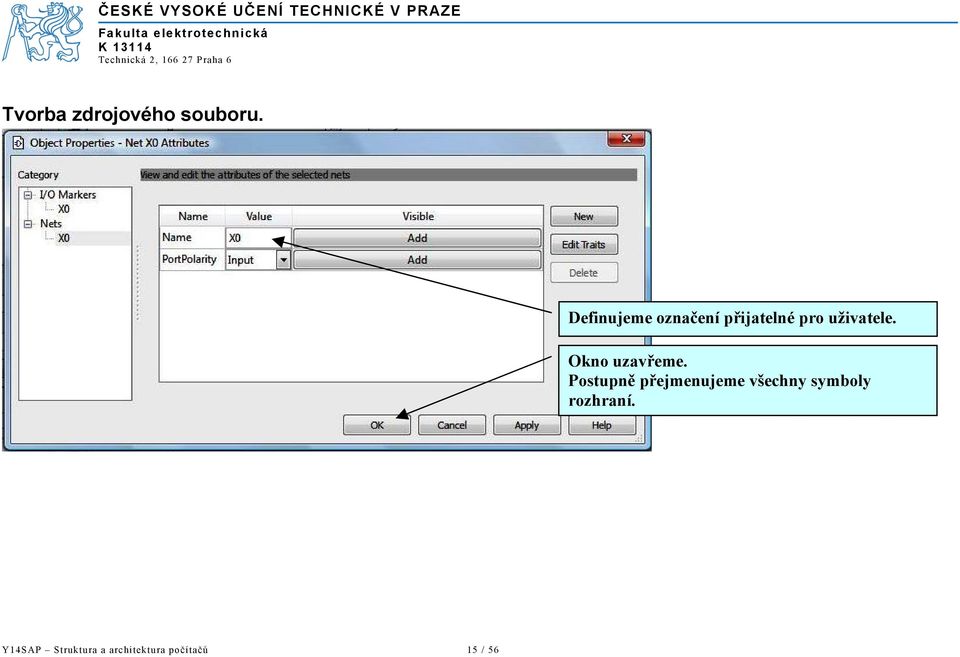

15 Tvorba zdrojového souboru. Definujeme označení přijatelné pro uživatele. Okno uzavřeme. Postupně přejmenujeme všechny symboly rozhraní. Y14SAP Struktura a architektura počítačů 15 / 56
16 Tvorba zdrojového souboru. Pro další práci na projektu přepneme do záložky Design. Y14SAP Struktura a architektura počítačů 16 / 56
17 Přiřazení PINů obvodu k příslušným signálům prostřednictvím souboru *.UCF. Požadavek na kopírování a připojení souboru do projektu. Y14SAP Struktura a architektura počítačů 17 / 56
18 Nalezení, kopírování a připojení souboru *.UCF do projektu. Nalezení souboru *.UCF v zadaném adresáři. Provedu kopírování a připojení souboru. Y14SAP Struktura a architektura počítačů 18 / 56
19 Kontrola, kopírování a připojeni souboru do projektu. Dokončení kopírování a připojení. Y14SAP Struktura a architektura počítačů 19 / 56

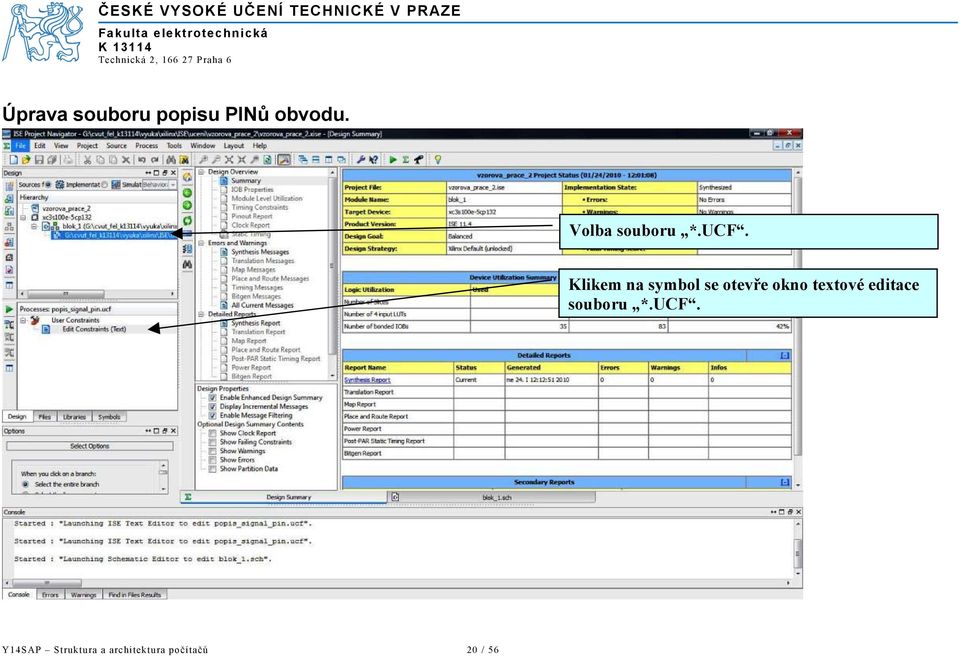

20 Úprava souboru popisu PINů obvodu. Volba souboru *.UCF. Klikem na symbol se otevře okno textové editace souboru *.UCF. Y14SAP Struktura a architektura počítačů 20 / 56
21 Otevření textového editoru. Y14SAP Struktura a architektura počítačů 21 / 56
22 Vzorový soubor přiřazení některých pinů na přípravku BASYS 2 pro předmět Y14SAP. # Vstup: hodin NET "clk_1hz" LOC = C8 IOSTANDARD = LVCMOS33; NET "clk_50mhz" LOC = B8 IOSTANDARD = LVCMOS33; NET "clk_50mhz" SLEW = FAST; NET "clk_50mhz" CLOCK_DEDICATED_ROUTE = FALSE; NET "clk_50mhz" TNM_NET = clk_50mhz; TIMESPEC TS_clk_50MHz = PERIOD "clk_50mhz" 20 ns HIGH 50 %; # Vstup: PREPINACE NET "sw_0" LOC = P11 IOSTANDARD = LVCMOS33; NET "sw_1" LOC = L3 IOSTANDARD = LVCMOS33; NET "sw_2" LOC = K3 IOSTANDARD = LVCMOS33; NET "sw_3" LOC = B4 IOSTANDARD = LVCMOS33; NET "sw_4" LOC = G3 IOSTANDARD = LVCMOS33; NET "sw_5" LOC = F3 IOSTANDARD = LVCMOS33; NET "sw_6" LOC = E2 IOSTANDARD = LVCMOS33; NET "sw_7" LOC = N3 IOSTANDARD = LVCMOS33; # Vstup: TLACITKA NET "btn_0" LOC = G12 IOSTANDARD = LVCMOS33; NET "btn_1" LOC = C11 IOSTANDARD = LVCMOS33; NET "btn_2" LOC = M4 IOSTANDARD = LVCMOS33; NET "btn_3" LOC = A7 IOSTANDARD = LVCMOS33; # Vystup: LED diody na cislici zobrazovace NET "ca" LOC = L14 IOSTANDARD = LVCMOS33; NET "cb" LOC = H12 IOSTANDARD = LVCMOS33; NET "cc" LOC = N14 IOSTANDARD = LVCMOS33; NET "cd" LOC = N11 IOSTANDARD = LVCMOS33; NET "ce" LOC = P12 IOSTANDARD = LVCMOS33; NET "cf" LOC = L13 IOSTANDARD = LVCMOS33; NET "cg" LOC = M12 IOSTANDARD = LVCMOS33; NET "dp" LOC = N13 IOSTANDARD = LVCMOS33; # Vystup: Volba cislice v zobrazovaci NET "an_0" LOC = F12 IOSTANDARD = LVCMOS33; NET "an_1" LOC = J12 IOSTANDARD = LVCMOS33; NET "an_2" LOC = M13 IOSTANDARD = LVCMOS33; NET "an_3" LOC = K14 IOSTANDARD = LVCMOS33; # Vystup: LED diody u prepinacu NET "ld_0" LOC = M5 IOSTANDARD = LVCMOS33; NET "ld_1" LOC = M11 IOSTANDARD = LVCMOS33; NET "ld_2" LOC = P7 IOSTANDARD = LVCMOS33; NET "ld_3" LOC = P6 IOSTANDARD = LVCMOS33; NET "ld_4" LOC = N5 IOSTANDARD = LVCMOS33; NET "ld_5" LOC = N4 IOSTANDARD = LVCMOS33; NET "ld_6" LOC = P4 IOSTANDARD = LVCMOS33; NET "ld_7" LOC = G1 IOSTANDARD = LVCMOS33; Stručný popis souboru definice přiřazení PINů. # jednořádkový komentář, Popis významu přiřazovacího výrazu. NET "jménosignálu" LOC = označenípinu IOSTANDARD = typportu; Při provádění editace pro konkrétní úlohu budou nevyužité řádky v definičním souboru transformovány (převedeny) pomocí znaku " # " na jednořádkový komentář nebo budou ze souboru příslušné řádky odstraněny. Jména signálů musí být sjednocena mezi souborem *.UCF a zdrojovým souborem popisu logické funkce. Y14SAP Struktura a architektura počítačů 22 / 56
23 Přiřazení PINů obvodu u vzorového příkladu k příslušným signálům. Obsah souboru *.UCF # Vstup: TLACITKA NET X0 LOC = G12 IOSTANDARD = LVCMOS33; # oznaceni na desce btn_0 NET X1 LOC = C11 IOSTANDARD = LVCMOS33; # oznaceni na desce btn_1 # Vystup: LED diody u prepinacu NET Y LOC = M5 IOSTANDARD = LVCMOS33; # oznaceni na desce ld_0 Y14SAP Struktura a architektura počítačů 23 / 56
24 Překlad zdrojového souboru. Volba překladu ze zdrojové podoby do logického a technologického schématu. Spuštění překladu. Y14SAP Struktura a architektura počítačů 24 / 56
25 Překlad zdrojového souboru. Zobrazení technologického schématu. Y14SAP Struktura a architektura počítačů 25 / 56
26 Překlad zdrojového souboru. Y14SAP Struktura a architektura počítačů 26 / 56
27 Překlad zdrojového souboru. Y14SAP Struktura a architektura počítačů 27 / 56
28 Překlad zdrojového souboru. Přesun vybraných komponent. Volba komponent pro zobrazení technologického schématu. Y14SAP Struktura a architektura počítačů 28 / 56
29 Překlad zdrojového souboru. Přesunuté komponenty. Generování technologického schématu. Y14SAP Struktura a architektura počítačů 29 / 56
30 Překlad zdrojového souboru. Technologické schéma. Y14SAP Struktura a architektura počítačů 30 / 56
31 Překlad zdrojového souboru technologické schéma. Y14SAP Struktura a architektura počítačů 31 / 56
32 Simulace logické funkce obvodu Inicializace simulace (behaviorální simulace). 1. Přepnutí do simulace logické funkce. 2. Přidat soubor popisu průběhu simulace. 3. Volba Behavioral simulace. Y14SAP Struktura a architektura počítačů 32 / 56
33 Simulace logické funkce obvodu Založení testovacího souboru. Volba typu souboru. VHDL Test Bench Y14SAP Struktura a architektura počítačů 33 / 56
34 Simulace logické funkce obvodu Založení testovacího souboru formátu VHDL. 1. pojmenování testovacího souboru. 2. Další krok. Y14SAP Struktura a architektura počítačů 34 / 56
35 Simulace logické funkce obvodu Připojení testovacího souboru do projektu. Odsouhlasení připojení souboru do projektu. Y14SAP Struktura a architektura počítačů 35 / 56
36 Simulace logické funkce obvodu Rekapitulace. Založení souboru a jeho připojení do projektu. Y14SAP Struktura a architektura počítačů 36 / 56
37 Simulace logické funkce obvodu Spuštění editoru pro soubory ve formátu VHDL. Y14SAP Struktura a architektura počítačů 37 / 56
38 Simulace logické funkce obvodu ukázka souboru VHDL popisujícího připojení a časový průběh vstupních signálů pro testování vlastností logické funkce. LIBRARY ieee; USE ieee.std_logic_1164.all; USE ieee.numeric_std.all; LIBRARY UNISIM; USE UNISIM.Vcomponents.ALL; ENTITY navod_1_navod_1_sch_tb IS END navod_1_navod_1_sch_tb; ARCHITECTURE behavioral OF navod_1_navod_1_sch_tb IS COMPONENT navod_1 PORT( Y : OUT STD_LOGIC; X0 : IN STD_LOGIC; X1 : IN STD_LOGIC); END COMPONENT; SIGNAL VYSTUP : STD_LOGIC; SIGNAL VSTUP_A : STD_LOGIC; SIGNAL VSTUP_B : STD_LOGIC; BEGIN UUT: navod_1 PORT MAP( Y => VYSTUP, X0 => VSTUP_A, X1 => VSTUP_B ); -- *** Test Bench - User Defined Section *** tb : PROCESS BEGIN Rozhranní simulované komponenty. Připojení vstupních signálů ke komponentě. VSTUP_A <= '0'; VSTUP_B <= '0'; wait for 20ns; -- VSTUP_A <= '1'; VSTUP_B <= '0'; wait for 20ns; -- VSTUP_A <= '0'; VSTUP_B <= '0'; wait for 20ns; -- VSTUP_A <= '0'; VSTUP_B <= '1'; wait for 20ns; -- VSTUP_A <= '0'; VSTUP_B <= '0'; wait for 20ns; -- VSTUP_A <= '1'; VSTUP_B <= '1'; wait for 20ns; -- VSTUP_A <= '0'; VSTUP_B <= '0'; wait for 20ns; -- WAIT; -- will wait forever END PROCESS; -- *** End Test Bench - User Defined Section *** END; Definování časového průběhu vstupních signálů. Y14SAP Struktura a architektura počítačů 38 / 56
39 Simulace logické funkce obvodu. Po doplnění časové posloupnosti vstupních signálů do logického obvodu se provede: 1. Volba logické simulace Behavioral Soubor popisující časový průběh vstupních signálů je připraven. 2. Kontrola správnosti testovacího souboru. 3. Volba simulace. 4. Spuštění simulace, start programu ISim. Y14SAP Struktura a architektura počítačů 39 / 56
40 Simulace logické funkce obvodu Spuštění prostředí programu ISim. Výběr testovacího souboru VHDL a jeho otevření v simulátoru. Y14SAP Struktura a architektura počítačů 40 / 56
41 Simulace logické funkce obvodu Otevření a zobrazení programu časového popisu průběhu vstupních signálu. Y14SAP Struktura a architektura počítačů 41 / 56
42 Simulace logické funkce obvodu Nastavení bodu zastavení simulace. Nastaveni bodu zastavení simulace Breakpoint. Reset simulace. Start simulace. Y14SAP Struktura a architektura počítačů 42 / 56
43 Simulace logické funkce obvodu Krokování a zastavení simulace na výrazu v řádce č.: 73. Aktuální příkazový řádek simulace. Y14SAP Struktura a architektura počítačů 43 / 56
44 Simulace logické funkce obvodu Průběh signálů při simulaci. 1. Zobrazení celého průběhu simulace. Zobrazení celé časové osy. Aktivní signály. např.: Pro detekci náběžné (sestupné) hrany. Ikony přesunu časové značky na začátek (konec) simulace. Ikony pro vyhledávání hran u aktivních signálů. Ve směru časových přírůstků nebo zpětně. Y14SAP Struktura a architektura počítačů 44 / 56
45 Simulace logické funkce obvodu Celý časový průběh odezvy na zvolený průběh vstupních signálů. Y14SAP Struktura a architektura počítačů 45 / 56
46 Simulace logické funkce obvodu Časové značky. Ikona vložení pevné časové značky. Poloha aktuální časové značky. Ikony vyhledávání hran u aktivních signálů, provádějí posun aktivní časové značky po hranách. Y14SAP Struktura a architektura počítačů 46 / 56
47 Simulace logické funkce obvodu Uložení zvolené konfigurace simulačního programu ISim. Y14SAP Struktura a architektura počítačů 47 / 56
48 Simulace logické funkce obvodu behaviorální simulace. Ikona pro načtení souboru (např.: konfigurace simulátoru.) Y14SAP Struktura a architektura počítačů 48 / 56
49 Překlad zdrojového souboru. Implementace technologického schématu do požadovaného obvodu. Y14SAP Struktura a architektura počítačů 49 / 56
50 Časová simulace logické funkce obvodu Post Route simulace. 1. Volba časové simulace Post-Route Soubor popisující časový průběh vstupních signálů je převzat ze simulace logické funkce obvodu. 2. Kontrola správnosti testovacího souboru. 3. Volba simulace. 4. Spuštění simulace. Y14SAP Struktura a architektura počítačů 50 / 56
51 Časová simulace logické funkce obvodu Je využit identický soubor definující časový průběh vstupů jako u logické simulace obvodu a také identický soubor konfigurace simulátoru ISim. Zpoždění signálu průchodem logickou funkcí je t = 7,225 [ns]. Y14SAP Struktura a architektura počítačů 51 / 56
52 Časová simulace logické funkce obvodu Respektuje časové zpoždění signálů v obvodu. Zpoždění signálu průchodem logickou funkcí je t = 7,225 [ns]. Y14SAP Struktura a architektura počítačů 52 / 56
53 Překlad zdrojového souboru. Generování souboru konfigurace příslušného obvodu FPGA. Y14SAP Struktura a architektura počítačů 53 / 56
54 Spuštění programu Adept. Postup: 1. Připojit desku přípravku BASYS 2 prostřednictvím USB kabelu k PC. 2. Přepnout přepínač SW8 do polohy ON. 3. Spustit program Adept. Program sám identifikuje typ připojeného přípravku a příslušné obvody na přípravku. Y14SAP Struktura a architektura počítačů 54 / 56
55 Práce s programem Adept. Identifikace přípravku. Identifikace instalovaného obvodu FPGA. Identifikace instalované konfigurační paměti pro obvod FPGA. Vyhledání a volba konfiguračního souboru *.BIT. Např.: navod_01.bit Y14SAP Struktura a architektura počítačů 55 / 56
56 Práce s programem Adept. Spuštění konfigurace obvodu FPGA zadaným souborem. Aktuální konfigurační soubor. Y14SAP Struktura a architektura počítačů 56 / 56
