1 Digitální technologie

2 Tiskárna je výstupní zařízení, které slouží k přenosu dat uložených v elektronické podobě na papír nebo jiné médium (fotopapír apod.). Tiskárnu připojujeme k počítači, ale může fungovat i samostatně (přímý tisk přes USB nebo Bluetooh, síťová tiskárna apod.) nebo být součástí multifunkčních zařízení (pokladna v obchodě, lékařské přístroje apod.). Kvalitu tisku měříme v dpi.

Tiskárnu připojujeme k počítači, ale může fungovat i samostatně (přímý tisk přes USB nebo

3 *Patří k nejdéle sloužícím typům. Celé znaky jsou sestavovány z jednotlivých bodů. Princip práce je jednoduchý. Papír je přetáčen přes válec, podél tiskového válce se pohybuje tisková hlava s jehličkami. Jde o zařízení mechanické a poměrně hlučné, nicméně technologie je už byla léty vyzkoušena, a tak je provoz poměrně spolehlivý a levný. Vydrží vytisknout až několik desítek milionů znaků. Běžné rozlišení je 360 x 360 dpi. Jehličkové tiskárny mají výhodu v tom, že umožňují tisk na jakýkoli papír, nejsou náchylné na hrubší zacházení a je jedinou tiskárnou, která umožňuje tisk několika kopií najednou. Nevýhodou je nevyváženost barvy u ČB tisku - barvící páska obíhá v nekonečné smyčce a po několika průchodech před tiskovou hlavou se vypíše a je nutné ji vyměnit.

Jde o zařízení mechanické a poměrně hlučné, nicméně technologie je už byla léty vyzkoušena, a tak je provoz poměrně spolehlivý a levný. Vydrží vytisknout až několik desítek milionů znaků.

4 Řada 8, 9 nebo 24 jehliček je umístěna v tiskové hlavě, která projíždí nad papírem kolmo na směr jeho posunu. Jehličky propisují přes barvící pásku na papír jemné body, z kterých se skládají písmena a obrázky. Tyto tiskárny mají velmi nízké náklady na tisk a mohou vytvářet kopii průpisem (přes kopírák). Mohou se tak například tisknout mzdové lístky ve speciálních zalepených obálkách. Další výhodou je, že tisková páska se opotřebovává postupně a nedojde najednou. Stejně tak je často používán "nekonečný" papír s boční perforací, který může být tenčí (a tím i levnější) a jeho vedení tiskárnou je spolehlivější. Nevýhodou je větší hlučnost, horší kvalita tisku a u levnějších modelů nízká rychlost tisku.

Tyto tiskárny mají velmi nízké náklady na tisk a mohou vytvářet kopii průpisem (přes kopírák). Mohou se tak například tisknout mzdové lístky ve speciálních zalepených obálkách.

5 Nízké náklady na tisk * hlučnost * relativně nízká kvalita tisku * prakticky nemožné vytisknout složitější obrázek *

6 Od Kč až do Kč. *Výrobce:Epson *

7 *Technologie těchto tiskáren výrazně pokročila. Tyto tiskárny se dostaly až k takové kvalitě tisku, že je možné pomocí nich barevné obrázky srovnatelné s fotografií. Papír a tisková hlava jsou vedeny jako u tiskáren jehličkových. V hlavě se místo jehliček nacházejí miniaturní trysky, schopné vystřelit kapičku inkoustu proti papíru. Inkoustové tiskárny mají dobré výsledky, pokud je použit správný papír. Lze tisknout i tak, aby se inkoust na papíře nerozpíjel. Tiskárny se vyznačují tichým provozem, rychlost je srovnatelná s jehličkovými. Existují i v barevných provedeních, a tak je možný tisk obrázků, ve kterých barva hraje hlavní roli. Kvalita tisku je konstantní až do doby, kdy dojde inkoust. Náplň (náplně) je třeba měnit.

Inkoustové tiskárny mají dobré výsledky, pokud je použit správný papír. Lze tisknout i tak, aby se inkoust na papíře nerozpíjel.

8 *Tepelný tisk-je starší *Piezoelektrický tisk *Voskový tisk

9 *Inkoust se v zásobníku nejdříve ohřeje na teplotu asi 200 C a tím se zvětší objem inkoustu a kapky se vypudí přes trysky na papír. *V trysce následně vznikne podtlak a díky tomu se nasaje další inkoust. *Nevýhodou je, že kvůli zahřívání dochází k rychlejšímu opotřebování hlav tiskárny.

*V trysce následně vznikne podtlak a díky tomu se nasaje další inkoust.

10 *Uvnitř trysek jsou drobné piezoelektrické krystalky schopné díky elektrickému náboji měnit svůj tvar. Vlivem těchto změn se vytváří tlak, díky kterému se inkoust vytláčí z trysky. *Hlavní přínosem této technologie je nižší opotřebení hlav a trysek tiskáren a také nižší nároky na kvalitu inkoustu.

Vlivem těchto změn se vytváří tlak, díky kterému se inkoust vytláčí z

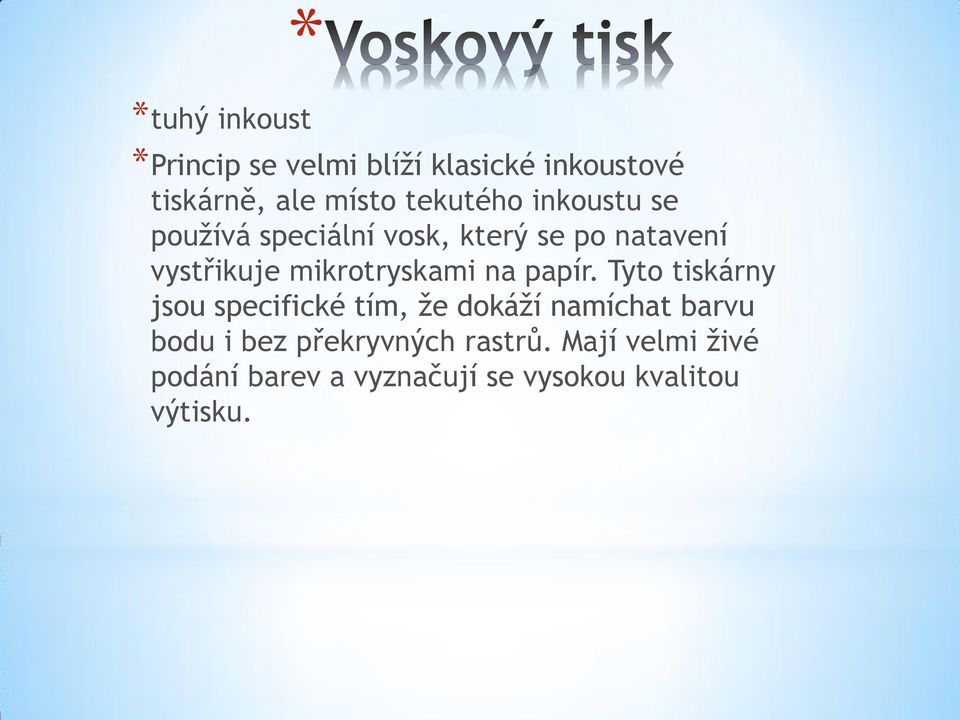

11 *tuhý inkoust *Princip se velmi blíží klasické inkoustové tiskárně, ale místo tekutého inkoustu se používá speciální vosk, který se po natavení vystřikuje mikrotryskami na papír. Tyto tiskárny jsou specifické tím, že dokáží namíchat barvu bodu i bez překryvných rastrů. Mají velmi živé podání barev a vyznačují se vysokou kvalitou výtisku.

12 *Závisí na počtu trysek a velikosti kapek inkoustu *Velkou roli hraje také rozpíjení inkoustu na papíře.

13 cena tiskárny * tisk fotografií * závislost kvality na použitém papíru * nízká odolnost tiskáren vůči okolnímu prostředí * možnost rozmazání tisku * vysoká cena inkoustu *

14 Od 800 Kč do Kč *Výrobci: * HP * XEROX * BROTHER * CANON * Epson * LEXMARK *

15 *přímý tisk tisková hlava je tvořena malými odpory s malou tepelnou setrvačností výhodou je, že jediný spotřební materiál je papír, nevýhodou je vyšší cena papíru a malá stabilita tisku, často se používají v supermarketech, rychle a potichu tisknou. Tato metoda tisku se používala ve faxech (dnes obvykle nahrazeno inkoustovým nebo laserovým tiskem). *termotransferové jedná se vlastně o sublimační tisk, princip je stejný jako u přímého termálního tisku, jen je mezi hlavou a papírem speciální termotransferová fólie, ze které se barva teplem přenese na potiskované medium, kterým může být běžný papír. Jedno- i vícebarevný tisk se používá v tiskárnách na potisk štítků (Dymo), plastových karet nebo při tisku fotografií ve vysoké kvalitě.

*termotransferové jedná se vlastně o sublimační tisk, princip je stejný jako u přímého termálního tisku, jen je mezi hlavou a papírem speciální termotransferová fólie, ze které se

16 Od Kč do Kč. *Výrobci: *Epson *STAR *

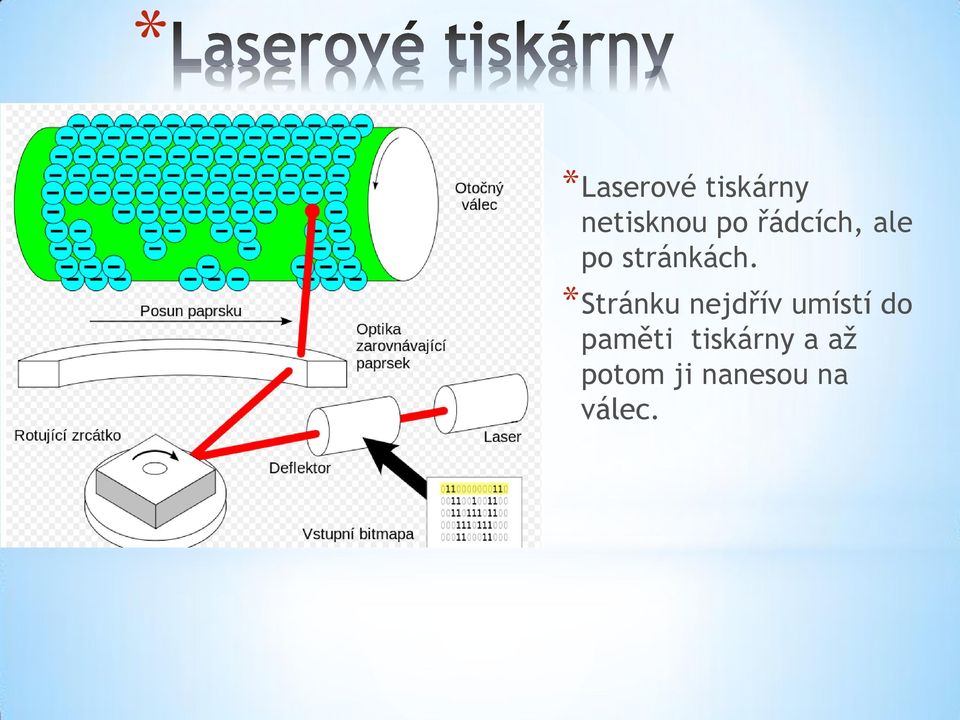

17 *Laserové tiskárny netisknou po řádcích, ale po stránkách. *Stránku nejdřív umístí do paměti tiskárny a až potom ji nanesou na válec.

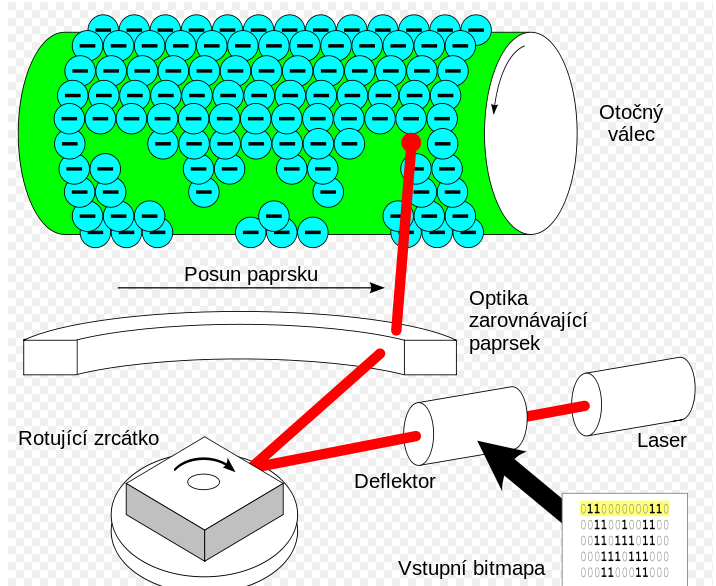

18 * Mechanický stěrač setře zbytky toneru a žárovka odstraní náboj z předchozí fáze tisku. Poté je povrch válce v celé šířce nabit z korony. V bodech, které se mají tisknout, je válec osvícen laserem, tím je odpor polovodiče v bodě snížen a náboj z povrchu se vybije do středu válce. Toner (suchý jemný prášek) je vlivem otáčení válce nabit na stejnou polaritu jako povrch válce a přilne k válci pouze na místech, kde byl odstraněn náboj. V ostatních místech je toner od válce odpuzován, protože má stejnou polaritu. Následně se toner přenese z válce na papír, který je nabit na opačnou hodnotu než povrch válce. * Papír se pod válec dostane ze vstupního zásobníku a je nabit opačným nábojem než povrch válce a toner. Toner se z míst na válci s neutrálním nábojem přenese na papír, který je nabit nábojem opačným (než toner). Dále je toner pomocí vysoké teploty (okolo 180 C) a tlaku roztaven a zapečen do papíru a následně je z papíru sejmut náboj a papír je uložen do výstupního zásobníku. * Laserový paprsek prochází deflektorem, což je součástka, která v závislosti na přivedeném napětí propouští nebo nepropouští světlo (laserový paprsek). Napětí přivedené do deflektoru je obrazem bitmapy tištěné stránky. Rotující zrcátko (hranol) rozprostírá paprsek po celé šířce válce.

Toner (suchý jemný prášek) je vlivem otáčení válce nabit na stejnou polaritu jako povrch válce a přilne k válci pouze na místech, kde byl odstraněn náboj.

20 Vysoká rychlost tisku (netiskne se řádek, ale celá stránka) * Velmi nízká hlučnost * Kvalitní tisk * Nízké provozní náklady * Vyšší pořizovací náklady (obzvláště u barevných tiskáren) *

21 Černobílé od Kč do Kč. *Barevné od Kč do Kč. *Výrobci: * HP * Canon * Epson * Samsung * Lexmark * BROTHER * Konica minolta * OKI * Xerox *

22 *Plotter obsahuje pohyblivě upevněnou hlavu nesoucí speciální pisátko, které se pohybuje vzhledem k papíru. Papír bývá buď pevně upevněn, pak se hlava s pisátkem musí pohybovat v obou osách (perový plotr), nebo papír je v jednom směru posouván otáčejícím se válcem, pak se hlava pohybuje pouze v jednom směru (kolmém k pohybu papíru - rastrový plotr). Plotter se používá zejména ve spojení s programy CAD/CAM ke kreslení technických výkresů, pro něž tiskárny nedostačují.

23 Od Kč až po Kč. *Vyřezávací plottr od 8000 Kč až do Kč *Výrobci: *Canon *HP *Secabo *
