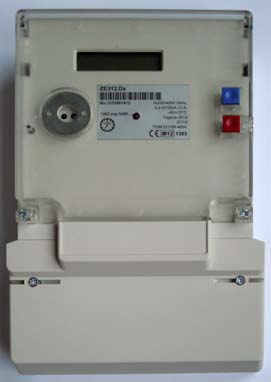

1 Třífázový statický ELEktroměr ZE 312 Elektroměr ZE312.Dx je třífázový jedno nebo dvoutarifní elektroměr určený pro měření spotřeby elektrické energie v obytných a obchodních prostorách a v lehkém průmyslu. Přístroj je určen k přímému připojení do rozvodné sítě. Měří činnou energii ve třídách A nebo B podle norem EN a EN ve směru odběr i dodávka. Jeho konstrukce je navržena pro připojení do sítě typu TN-C dle ČSN Tarifní registry elektroměru se ovládají vnitřními hodinami nebo externím napětím. Naměřené hodnoty energie jsou spolu s možnými dalšími údaji (pokusy o manipulaci s elektroměrem jako je otevření pouzdra nebo krytu svorkovnice, změna parametrů, detekce vnějšího magnetického pole apod. ukládány do paměti a v případě potřeby zobrazovány na LCD displeji. Dále je na displeji zobrazen právě aktivní tarif, bargraf indikující (hrubě velikost okamžitého měřeného výkonu, směr toku energie (při obráceném toku bargraf bliká, datum a čas vnitřních hodin apod. Údaje na displeji rotují automaticky nebo se ovládají pomocí 2 tlačítek, z nichž jedno je pod plombou. Elektroměr může být vybaven vnitřní baterií, což umožňuje odečet i při přerušení napětí v rozvodné síti. Přístroj je vybaven standardně optickým rozhraním a může být vybaven impulsním výstupem typu S0 a rozhraním RS485. Tato řada elektroměrů byla schválena Certifikátem o schválení typu měřidla č CS-C ze dne 17. srpna 2009 a byla jí udělena notifikovanou osobou č značka schválení typu TCM 221/ Před udělením značky schválení (TCM, byla tato řada elektroměrů podrobena zkouškám, které potvrdily soulad s normami: ČSN EN ; ČSN EN ČSN EN ; ČSN EN Část 31; DIN ; DIN ČSN EN , Část 41; a Nařízení vlády NV 464/2005 Sb.

2 Technické parametry Měření činná energie v třífázové čtyřvodičové síti, měření importu i exportu energie. Možnost zobrazení součtu absolutních hodnot obou (A = +AL1 + +AL2 + +AL3 + -AL1 + -AL2 + -AL3 nebo zobrazení jen importu energie (A = +AL1 + +AL2 + +AL3.(export energie není zobrazen rovněž zkušební LED nevysílá impulzy příslušející exportu energie. Možnost měření profilu zátěže.možnost měření energie pouze v libovolných dvou fázích nebo i v libovolné jedné fázi (při těchto možnostech musí být nulový vodič připojen. Měřicí metoda statický elektroměr s bočníky nebo s proudovými transformátory na proudovém vstupu Třída přesnosti A nebo B Izolace zapouzdřeného přístroje ochranná třída II Stupeň krytí IP 53 Jmenovité napětí U n 3 x 230/400 V, 2 x 230/400 V, 230 V Rozsah provozního napětí 0,75 U n až 1,15 U n Referenční kmitočet 50 Hz Náběhový proud (I st 15 ma, 20 ma, 25 ma Minimální proud (I min 150 ma, 200 ma, 250 ma Referenční proud (I ref 5 A Maximální proud (I max 60 až 100 A (s krokem po 5 A Spotřeba v napěťovém obvodu - činný příkon při U n 0,85 W - zdánlivý příkon při U n 1 VA Spotřeba v proudovém obvodu 0,01 VA při (Iref Rozsah displeje 7 celých míst Počet desetinných míst ve zkušebním módu 3 Rozlišení energie zobrazené na LCD 1 kwh Konstanta elektroměru až imp/kwh Zkušební výstup LED (viditelné spektrum Signalizace registrace elektroměru při zatížení indikace výkonu optická - integrovaná v displeji, proporcionální zobrazení a směru toku energie Rozhraní: A. Optické výstupní rozhraní IR rozhraní odečet dle ČSN EN B. Impulsní výstup (pro měření el. energie - variantně impulsní zařízení třídy A dle ČSN EN Označení svorek impulsního výstupu svorky 20(+ a 21(- Konstanta výstupu S0 otevřený kolektor 100 imp/kwh, 500 imp/kwh, imp/kwh Napájecí napětí jmenovité 24 Vss, max. 30 Vss Maximální proud 5 až 15 mass C. Elektrické výstupní rozhraní RS485 - variantně odečet dle ČSN EN Označení svorek rozhraní RS485 svorky 20(B a 21(A Průměr vrtání proudových připojovacích svorek min. Ø 6,8 mm, variantně Ø 8,0 mm, Ø 9,6 mm Provedení připojovacích šroubů ve svorkovnici kombinovaný křížový PZ /S2 Provedení plombovacího šroubu v krytu svorkovnice kombinovaný křížový PZ /S1 Ø vrtání 2,5 mm Pomocné svorky přístroj obsahuje pomocné svorky 2, 5, 13, 15, 20 a 21, které umožňují spolehlivé zapojení jednotných vodičů o průřezu 0,75 2,5 mm 2 s prostupem vodiče Ø 3,5 mm 2 Hmotnost 1,1 kg Vnější rozměry včetně krytu svorkovnice š. 176 x v. 264 cm Uchycení na kříž vodorovně 150 mm; svisle 210 nebo 230 mm Pracovní a skladovací teplota -40 C až +70 C a -40 C až +75 C Čitelné zobrazení hodnot -33 C až +60 C

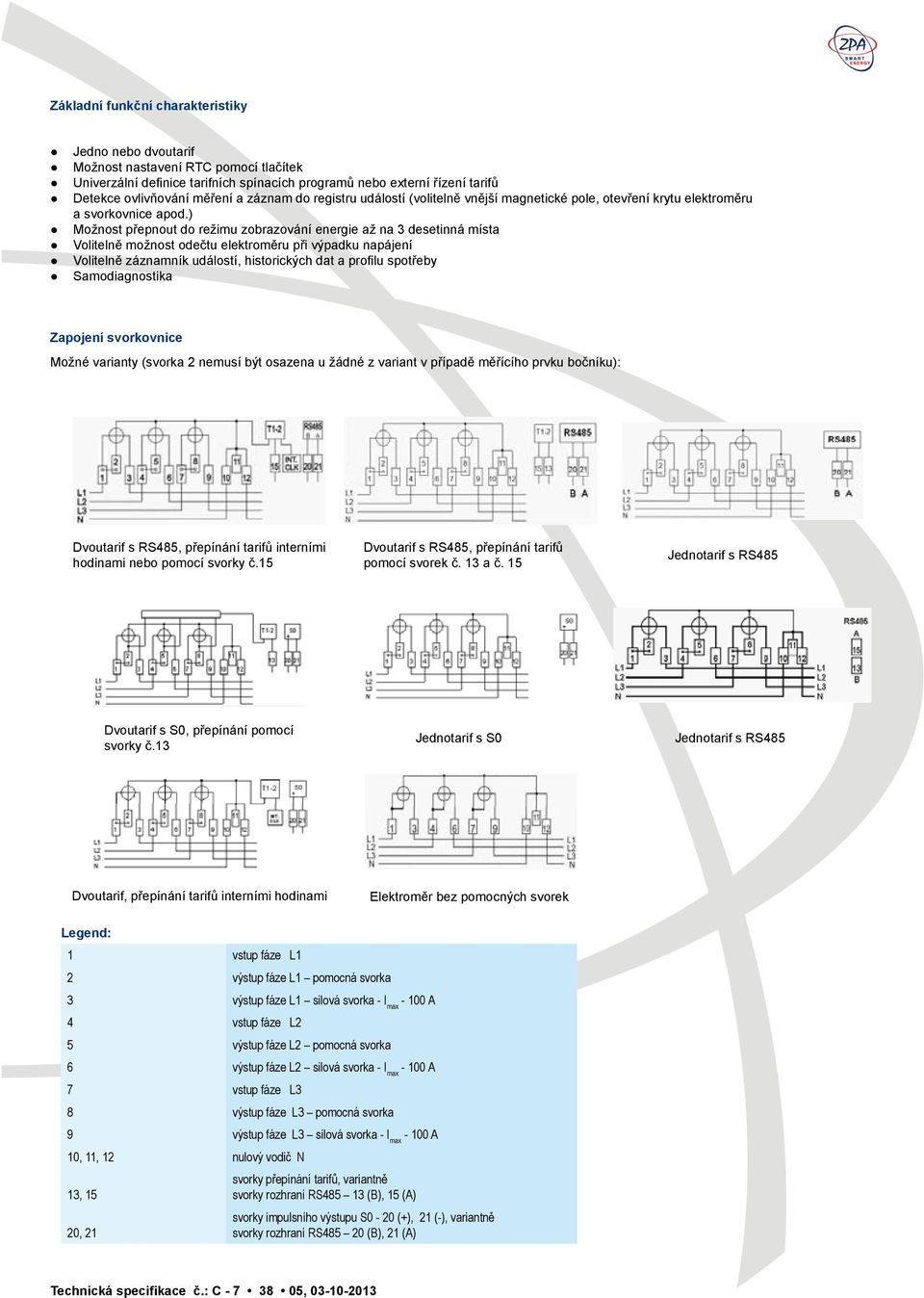

3 Základní funkční charakteristiky Jedno nebo dvoutarif Možnost nastavení RTC pomocí tlačítek Univerzální definice tarifních spínacích programů nebo externí řízení tarifů Detekce ovlivňování měření a záznam do registru událostí (volitelně vnější magnetické pole, otevření krytu elektroměru a svorkovnice apod. Možnost přepnout do režimu zobrazování energie až na 3 desetinná místa Volitelně možnost odečtu elektroměru při výpadku napájení Volitelně záznamník událostí, historických dat a profilu spotřeby Samodiagnostika Zapojení svorkovnice Možné varianty (svorka 2 nemusí být osazena u žádné z variant v případě měřícího prvku bočníku: Dvoutarif s RS485, přepínání tarifů interními hodinami nebo pomocí svorky č.15 Dvoutarif s RS485, přepínání tarifů pomocí svorek č. 13 a č. 15 Jednotarif s RS485 Dvoutarif s S0, přepínání pomocí svorky č.13 Jednotarif s S0 Jednotarif s RS485 Dvoutarif, přepínání tarifů interními hodinami Elektroměr bez pomocných svorek Legend: 1 vstup fáze L1 2 výstup fáze L1 pomocná svorka 3 výstup fáze L1 silová svorka - I max 4 vstup fáze L2 5 výstup fáze L2 pomocná svorka 6 výstup fáze L2 silová svorka - I max 7 vstup fáze L3 8 výstup fáze L3 pomocná svorka 9 výstup fáze L3 silová svorka - I max 10, 11, 12 nulový vodič N 13, 15 20, 21 svorky přepínání tarifů, variantně svorky rozhraní RS (B, 15 (A svorky impulsního výstupu S0-20 (+, 21 (-, variantně svorky rozhraní RS (B, 21 (A

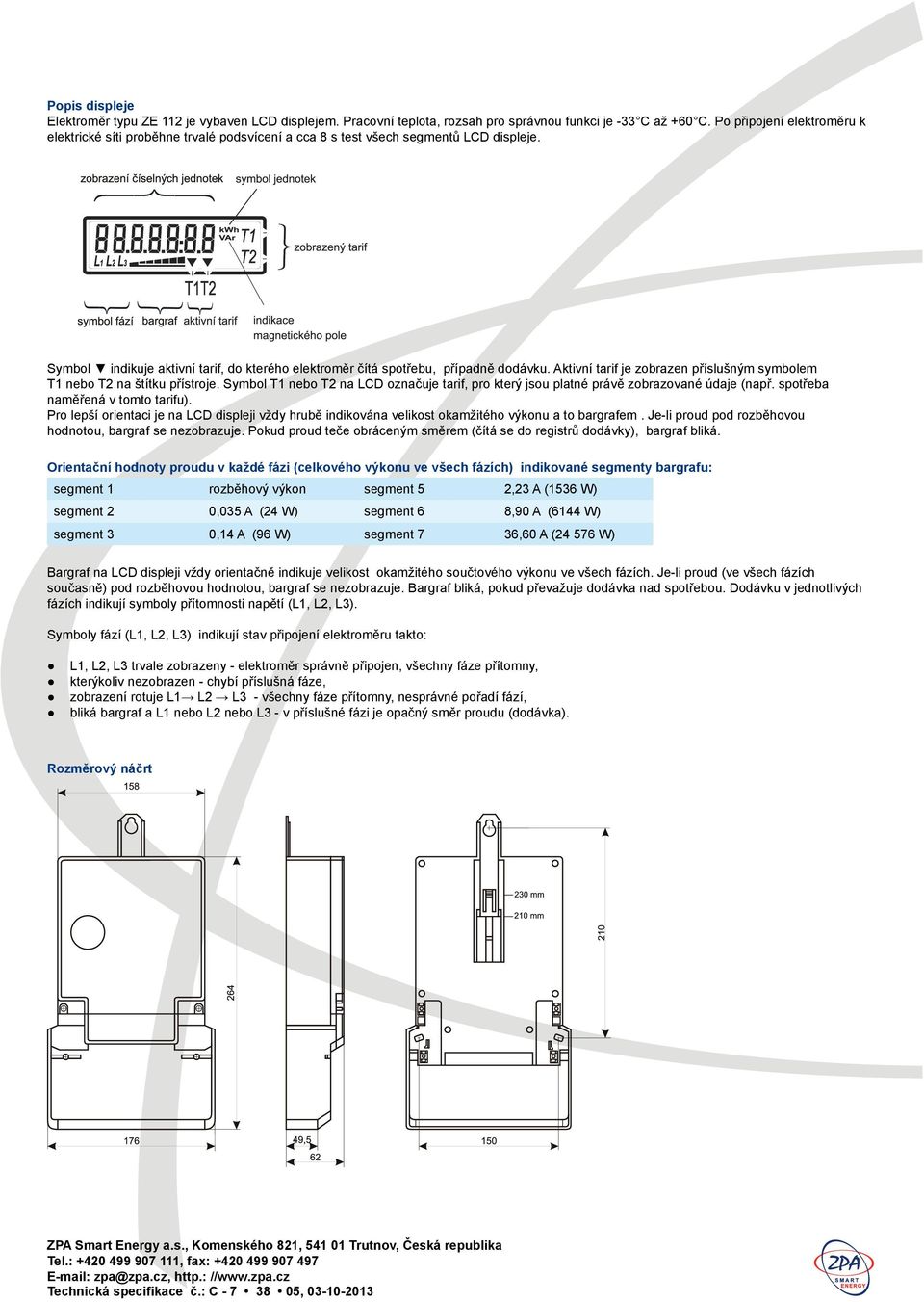

4 Popis displeje Elektroměr typu ZE 112 je vybaven LCD displejem. Pracovní teplota, rozsah pro správnou funkci je -33 C až +60 C. Po připojení elektroměru k elektrické síti proběhne trvalé podsvícení a cca 8 s test všech segmentů LCD displeje. Symbol indikuje aktivní tarif, do kterého elektroměr čítá spotřebu, případně dodávku. Aktivní tarif je zobrazen příslušným symbolem T1 nebo T2 na štítku přístroje. Symbol T1 nebo T2 na LCD označuje tarif, pro který jsou platné právě zobrazované údaje (např. spotřeba naměřená v tomto tarifu. Pro lepší orientaci je na LCD displeji vždy hrubě indikována velikost okamžitého výkonu a to bargrafem. Je-li proud pod rozběhovou hodnotou, bargraf se nezobrazuje. Pokud proud teče obráceným směrem (čítá se do registrů dodávky, bargraf bliká. Orientační hodnoty proudu v každé fázi (celkového výkonu ve všech fázích indikované segmenty bargrafu: segment 1 rozběhový výkon segment 5 2,23 A (1536 W segment 2 0,035 A (24 W segment 6 8,90 A (6144 W segment 3 0,14 A (96 W segment 7 36,60 A ( W Bargraf na LCD displeji vždy orientačně indikuje velikost okamžitého součtového výkonu ve všech fázích. Je-li proud (ve všech fázích současně pod rozběhovou hodnotou, bargraf se nezobrazuje. Bargraf bliká, pokud převažuje dodávka nad spotřebou. Dodávku v jednotlivých fázích indikují symboly přítomnosti napětí (L1, L2, L3. Symboly fází (L1, L2, L3 indikují stav připojení elektroměru takto: L1, L2, L3 trvale zobrazeny - elektroměr správně připojen, všechny fáze přítomny, kterýkoliv nezobrazen - chybí příslušná fáze, zobrazení rotuje L1 L2 L3 - všechny fáze přítomny, nesprávné pořadí fází, bliká bargraf a L1 nebo L2 nebo L3 - v příslušné fázi je opačný směr proudu (dodávka. Rozměrový náčrt ZPA Smart Energy a.s., Komenského 821, Trutnov, Česká republika Tel.: , fax: http.: //www.zpa.cz
