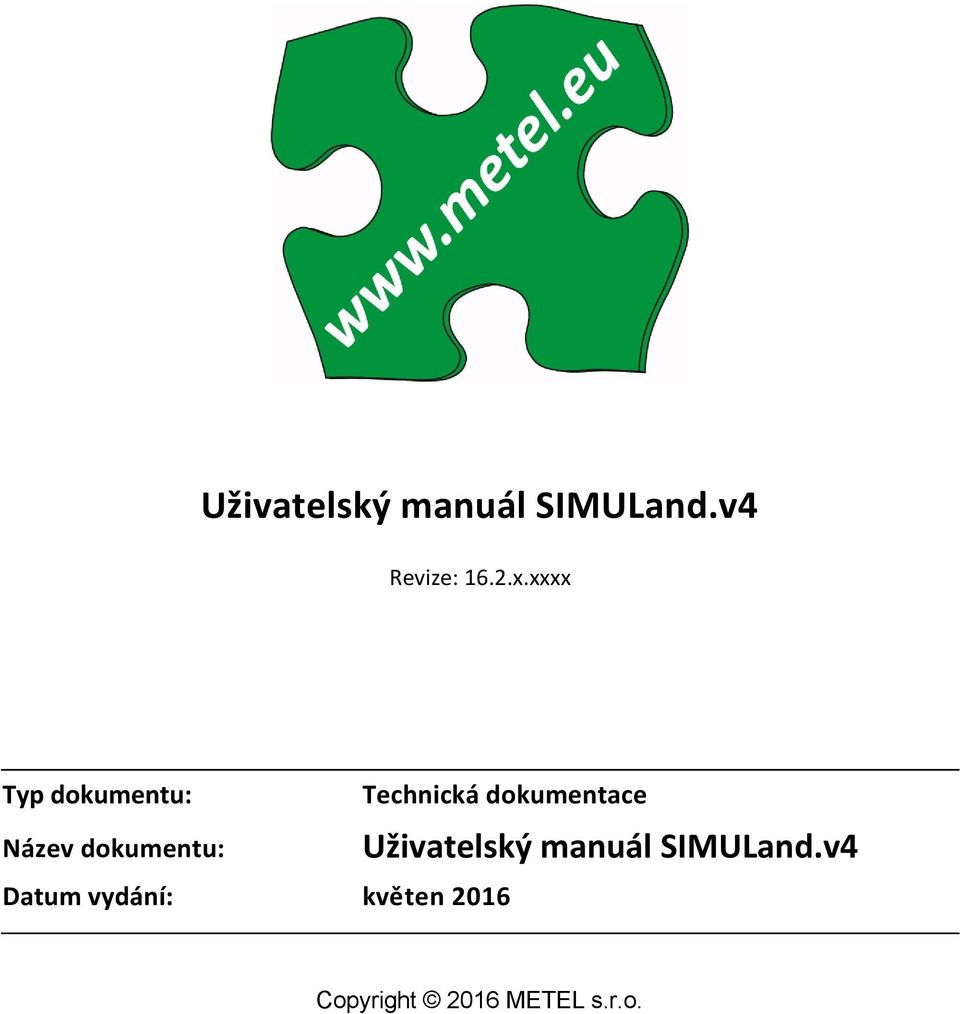

1 Uživatelský manuál SIMULand.v4 Revize: 16.2.x.xxxx Typ dokumentu: Technická dokumentace Název dokumentu: Datum vydání: květen 2016 Uživatelský manuál SIMULand.v4 Copyright 2016 METEL s.r.o.

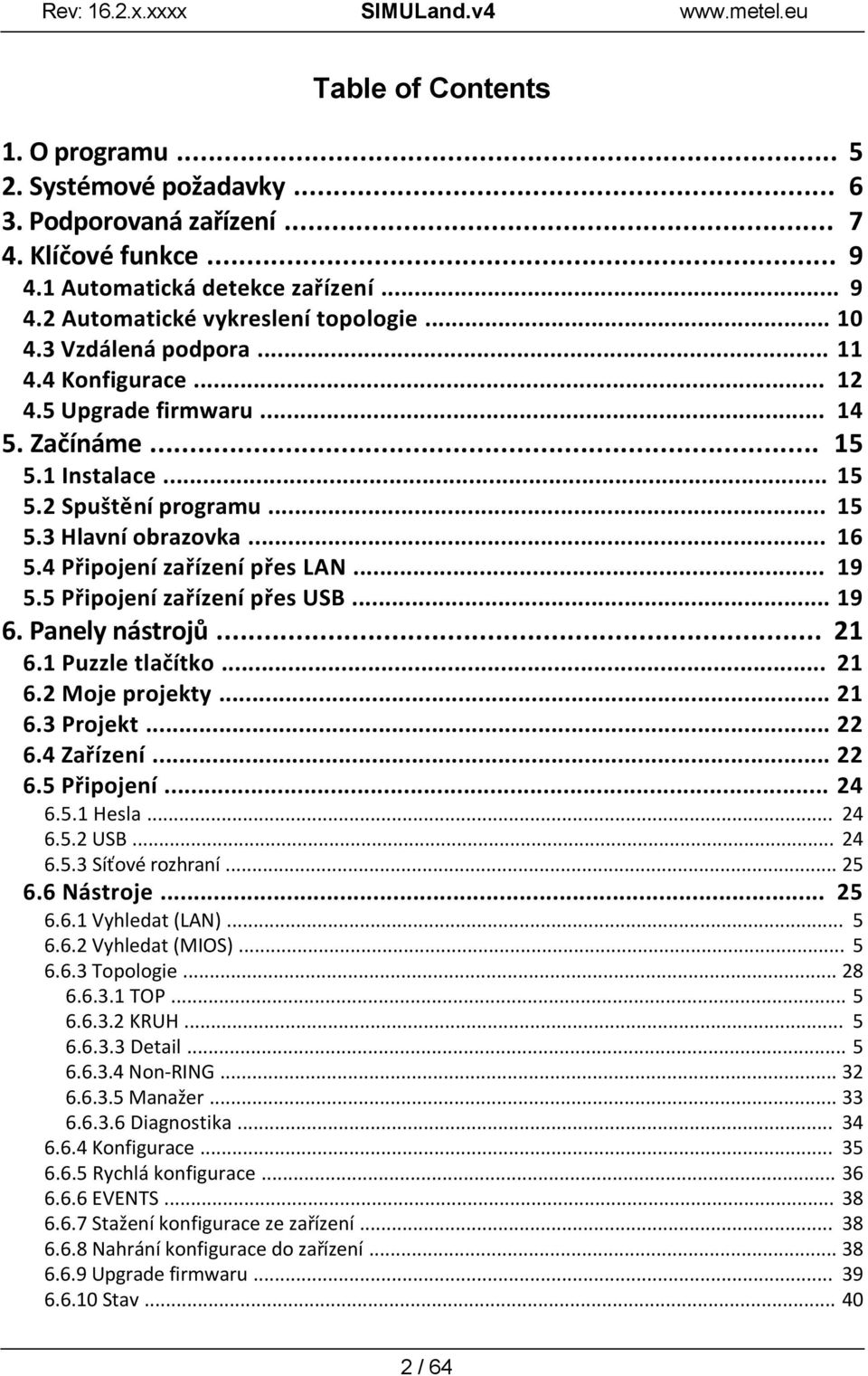

2 Table of Contents 1. O programu Systémové požadavky Podporovaná zařízení Klíčové funkce Automatická detekce zařízení Automatické vykreslení topologie Vzdálená podpora Konfigurace Upgrade firmwaru Začínáme Instalace Spuštění programu Hlavní obrazovka Připojení zařízení přes LAN Připojení zařízení přes USB Panely nástrojů Puzzle tlačítko Moje projekty Projekt Zařízení Připojení Hesla USB Síťové rozhraní Nástroje Vyhledat (LAN) Vyhledat (MIOS) Topologie TOP KRUH Detail Non-RING Manažer Diagnostika Konfigurace Rychlá konfigurace EVENTS Stažení konfigurace ze zařízení Nahrání konfigurace do zařízení Upgrade firmwaru Stav / 64

3 Ping Nápověda Akce Konfigurace zařízení Menu Základní Porty Control VLAN ATU PoE Mirror Omezení Rx / Tx Mirror IP DNS VLAN Statická MAC Topologie Režim Kruh RSTP Základní Konfigurace portu IGMP SNMP Rozšíření ETH-BUS ETH-IO BUS IN Digital Alarm OUT TRAPS Digital Alarm Port Ring IP Watchdog BUS Teplota Napětí USB IP SNTP SMTP Server Logger / 64

4 Addresy IP Watchdog CAM Základní Uživatelské příkazy Text MIOS General Zařízení Vstupy Výstupy TCP SYSLOG EVENTS Index / 64

5 1. O programu SIMULand.v4 je Windows desktop konfigurační software nezávislý na web browserech třetích stran. Obsahuje komplexní sadu nástrojů pro konfiguraci všech IP zařízení METEL připojených do LAN nebo přes datovou sběrnici RS485. Součástí je i celá řada nástrojů pro analýzu síťové komunikace a to včetně plně automatického vykreslování topologie sítě v návaznosti na protokol LLDP. 5 / 64

6 2. Systémové požadavky V tabulce níže jsou uvedeny minimální systémové požadavky na pracovní stanice nutné pro instalaci aplikace SIMULand.v4. Operační systém Procesor RAM Windows 7, 8.1, 10 32/64bit Intel Core 2 DUO 2GHz / AMD X2 2GHz a výkonnější 2GB a více, závislé na velikosti projektu! TIP: Po instalaci je vhodné nastavit ve firewallu pracovní stanice pravidlo umožňující SIMULandu bezproblémovou komunikaci. 6 / 64

7 3. Podporovaná zařízení Níže naleznete seznam všech zařízení, u kterých se liší podporované funkce z hlediska vykreslování a znázorňování v grafické nadstavbě. Pro všechna zařízení je k dispozici jejich plný management a defaultní konfigurační soubory pro práci v on-line / off-line režimu. Plně podporovaná zařízení jsou switche 3. generace s označením.f bez výjimky, IPLOG jednotky, minilan-rs485/232, IPSEN čidla a I/O moduly: 2G-6S.1.16.E 2G-6S.1.16.F-UNIT/1U 2G-10S.F-UNIT/1U 2G-2S.0.3.F-BOX-PoE 2G-2S.0.3.F-BOX-PoE(M-PoE) 2G-2S.0.3.FC-BOX 2G-2S.3.0.F-BOX 2G-2S.0.2.F-BOX-PoE 2G-2S.0.2.F-BOX-PoE(M-PoE) 2G-2S.0.2.F-BOX-PoE-PP(M-PoE) 2G-2S.1.4.F-BOX 2G-2S.1.4.F-BOX-PoE-PP(M-PoE) 2G F-BOX 2G-2C.0.8.F-BOX-PoE-PP 2G-1C.0.8.FC-BOX-PoE-PP 2G-2C.8S.0.0.F-BOX minilan-232 minilan-485 IPLOG-DELTA-1 IPLOG-DELTA-2 IPLOG-DELTA-3 IPLOG-DELTA-1-Geutebruck IPLOG-DELTA-1-Eza IPLOG-DELTA-1-Redwall IPLOG-DELTA-1-Elfar IPLOG-DELTA-1-R62 IPLOG-DELTA-1-Peridect IPLOG-DELTA-3-Peridect IPLOG-DELTA-3-VAlert IPLOG-DELTA-VoIP IPLOG-DELTA-2-GSM IPSEN-D6 IPSEN-D16 IPSEN-H2O IPSEN-T1 IPSEN-TH1 IPSEN-BL8I IPSEN-BL8O Ze switchů 2. generace (s koncovkou.e) jsou plně podporované pouze tyto switche: 200M E 200M E ++ 2G E 7 / 64

8 2G E ++ 2G E 2G E U ostatních zařízení je omezena podpora vykreslování front panelů a musí být do topologie přidána ručně. Tyto zařízení se v SIMULandu.v4 zobrazují jako obecné ikony: BB-x.x.x M E-W4 200M E-W4-PoE++ 200M E-W5 200M E-W5-PoE++ 200M E 200M ECA 200M ECB 200M M E 200M M-RS.E4 200M-RS.E5 200M-RS.E6 200M-EVA 200M-EVA8 200M-ADAM 200M-ADAM8 2G G E 2G E 2G EC 2G E-W4 2G E-W4-PoE++ 2G E-W5 2G E-W5-PoE++ 2G E 2G ECA 2G ECB 2G G E 2G EBT 2G G-RS.E4 2G-RS.E5 2G-RS.E6 RING-IO LAN / 64

9 4. Klíčové funkce Tyto klíčové funkce zpříjemňují práci s programem a vykonávají za uživatele několik nezbytných úkonů v práci se zařízeními. Automatická detekce zařízení - Automatické vykreslení topologie - Konfigurace - Upgrade zařízení - Vzdálená podpora VPN/CHAT Automatická detekce zařízení.v4 automaticky vyhledá všechna dostupná METEL zařízení se zapnutou podporou protokolů SNMP v2c, v3 nebo PGM (switche a převodníky sériových linek). Zobrazí jejich identifikační údaje do přehledné tabulky. Dále zobrazí u každého zařízení typ produktu, popis zařízení, sériové číslo, verzi firmware, verzi protokolu, pomocí kterého se zařízením bude komunikovat a informaci, jestli již někdy byla stažena konfigurace z zařízení do projektu, aby byla umožněna jeho konfigurace a další práce s ním. Vyhledat(LAN) - vyhledává zařízení připojená přes ethernet Vyhledat(MIOS) - vyhledává MIOS zařízení připojená k ethernetovým zařízením přes rozhraní RS485 9 / 64

10 TIP: V zájmu zajištění maximální bezpečnosti doporučujeme používat SNMP v3, používající šifrovací algoritmus AES a hash algoritmus SHA-1, pro odhalení změn v přenášených datech. 4.2 Automatické vykreslení topologie SIMULand umí automaticky vykreslit topologii sítě a následně ji zobrazí na pracovní ploše. Ta je rozdělena do čtyř úrovní, které se vzájemně prolínají (TOP, RING, Non-Ring, Detail). Poskytuje tak díky grafickému rozhraní komplexní přehled o zařízeních a jejich propojení. TOP - hlavní plocha zobrazuje topologii jako blokové schéma. Další úrovně pak slouží k podrobnějšímu náhledu RINGU a dále až k zobrazení čelního panelu. 10 / 64

11 Zobrazení čelního panelu zařízení. Tip: kliknutím na ikonu "Online info" se zobrazí aktuální stavy portů link up/link down. Případně najetím myši na symbol datové sběrnice, napájecího konektoru a dalších se zobrazí jejich aktuální hodnoty. 4.3 Vzdálená podpora SIMULand.v4 nabízí možnost vzdálené podpory bez nutnosti instalování dalšího software. Podpora je rozdělena do dvou základních bloků CHAT a VPN. Výhodou použití integrované vzdálené podpory je omezení oprávnění přistupovat na jiné programy než právě SIMULand. Programy pro vzdálenou podporu většinou umožňují plnohodnotný přístup ke všem datům a programům, pokud vlastník počítače neurčí jinak. Takto z hlediska bezpečnosti nemůže pracovník na vzdálené podpoře bez vašeho vědomí dělat nic a navíc je omezen na práci pouze s rozhraním SIMULandu. Toto poskytuje značnou výhodu v množství přenášených dat. V oblastech bez možnosti 11 / 64

12 kvalitního připojení k datové síti je možné používat režim, kdy nepřenášíte celou grafiku obrazovky, ale pouze si vyměňujete data v textové podobě, se kterými SIMULand pracuje. To umožňuje použití i na sítích GPRS, EDGE a 3G. Na 4G a LTE je již možný plnohodnotný přístup s použitím grafického rozhraní. Chat - slouží pro krátkou textovou komunikaci nebo rozhovor uživatele a vzdálené technické podpory prostřednictvím komunikační sítě v reálném čase. VPN - Vzdálené připojení technika prostřednictvím rozhraní SIMULand.v4. V BETA verzi je tato funkce nedostupná. 4.4 Konfigurace Pro management všech METEL zařízení slouží sada nástrojů, které se snaží uživateli usnadnit práci. Některé z nich slouží pro konfiguraci jednotlivých zařízení, jiné pro hromadné nastavení. Další pak umožňují stažení konfigurace ze všech zařízení v jednom kroku nebo porovnání a uplatnění nových parametrů. Ikona Konfigurace - přístup do managementu zařízení. Zde pak můžete měnit konfiguraci zařízení. 12 / 64

13 Ikona Rychlá Konfigurace - přináší nástroj, který slouží k hromadnému nastavení základních parametrů, jako jsou IP adresa, Maska, Brána, Gateway, ATU tabulka (filtrování výstupních paketů), konfigurace PoE. To vše zobrazené v přehledné tabulce se zvýrazněnými hodnotami, které se budou měnit. Ikona Stažení - umožňuje najednou stáhnout konfiguraci ze všech zařízení bez nutnosti se do každého přihlašovat. Ikona Nahrání - rychlé zapisování konfigurace uložené v projektu do zařízení. Pokud jste si například předpřipravili konfiguraci v kanceláři, můžete ji jednoduše pomocí této volby zapsat do všech zařízení najednou bez nutnosti se do každého přihlašovat. Takto můžete i jednoduše porovnat aktuální nastavení zařízení s nastavením v projektu. 13 / 64

14 4.5 Upgrade firmwaru V návaznosti na vývoj stále nových funkcionalit, přidávání nových OID, zrychlování procesoru, opravě chyb atd., umožňuje SIMULand.v4 upgrade firmware zařízení stejně jako jeho starší verze SIMULand.v3. Novinkou je nyní integrace výrobních fw přímo v software. SIMULand.v4 Vám sám nabídne poslední produkční verzi a zkontroluje, zda-li je možné jeho nahrání do zařízení. Nemusíte tak kontaktovat technickou podporu a žádat o zaslání aktuálního firmware. Upgrade formulář s dostupnými zařízeními 14 / 64

15 5. Začínáme Ukázka základních postupů, pro používání programu SIMULandv Instalace Stažení konfiguračního a grafického nástroje SIMULand.v4 1. Ze stránek stáhněte aktuální verzi programu SIMULand.v4 2. Rozbalte stažený soubor a spusťte instalaci dvojitým kliknutím na soubor setup.exe 3. Držte se pokynů instalačního průvodce. V průběhu instalace budete dotázáni na pár základních informací. o cílové umístění programu, běžně voleno C:\Program Files (x86)\metel\simuland.v4\ o potvrzení souhrnu o všechny další kroky obstará instalační průvodce sám o na konci instalace se automaticky vytvoří ikona na pracovní ploše 4. Po ukončení instalace se na některých systémech (win7,8,8.1,10..32bit/64bit) spustí SIMULand.v4 automaticky, na některých bude muset být spuštěn manuálně. To záleží na aktualizacích a druhu operačního systému. Doporučujeme zároveň doinstalovat i ovladače pro připojení přes USB (lokální management), ke stažení nawww.metel.eu. USB drivery nemají svůj vlastní instalační soubor, proto je nutné postupovat následovně: 1. Stažený soubor rozbalte do libovolného umístění. 2. Připojte jakékoliv METEL zařízení, které má fyzický vstup USB přes kabel USB A/B. 3. V systému Windows přejděte do Správy počítače -> Správce zařízení, zde by jste měli vidět přidané neznámé zařízení. 4. Přes pravé tlačítko klikněte na volbu Aktualizovat ovladač, případně zvolte Vlastnosti -> Ovladač -> Aktualizovat ovladač. 5. Nyní zadejte ručně cestu k umístění, kam jste rozbalili stažený soubor. Zvolte soubor dle vašeho operačního systému a potvrďte výběr. Driver by se měl automaticky doinstalovat. 6. Správnost instalace můžete překontrolovat ve Správci zařízení -> COM porty, zde by se měl objevit COM port s označením METEL USB to UART (číslo COM portu). Případně v SIMULandu kliknutím na ikonu USB. Pokud se v průběhu instalace SIMULandu.v4 nebo USB driverů vyskytnou jakékoliv komplikace, neváhejte kontaktovat naši technickou podporu. Kontakt na technickou podporu naleznete na stránkách v sekci Kontakt. 5.2 Spuštění programu První spuštění programu proveďte dvojitým kliknutím na ikonu SIMULandu v4 vytvořenou při instalaci na pracovní ploše. Případně můžeme z umístění v nainstalovaných programech. Samotné spouštění programu ponecháme na vkusu uživatele. Jako první věc, kterou uživatel při prvotním spuštění aplikace obvykle volí, je volba jazykové verze. Ikona "Jazyk". 15 / 64

16 Zvolte jazykovou verzi, která Vám nejvíce vyhovuje, a potvrďte OK. Program se nyní restartuje a bude spuštěn automaticky s Vámi vybranou jazykovou verzí. Pokud nedojde k automatickému spuštění, dvojitým kliknutím na ikonu spusťte program ručně. Ve druhém kroku vytvořte nový projekt, se kterým budete dále pracovat, ikona "Nový". Tip: Všechny projekty jsou ukládány do adresáře C:\Users\"uživatel"\AppData\Roaming\Simuland.v4. Ikonou "Editovat" můžete změnit hlavičku Vašeho projektu pro lepší orientaci mezi vytvořenými projekty. Dvojím kliknutím levým tlačítkem myši přejdete do vámi vybraného projektu. Zde uvidíte základní obrazovku se sadou ikon pro práci se zařízeními, nastavení vlastností projektu, nástroje pro diagnostiku atd. Všechny ikony jsou členěny do svých skupin podle způsobu použití. 5.3 Hlavní obrazovka Hlavní obrazovka je rozdělena do několika základních bloků. 1. logo METEL 2. sada ikon v záložce Projekt 3. sada ikon v záložce Nápověda 4. Konfigurační okna 16 / 64

17 1. logo METEL v levém horním rohu. Ukončit - ukončí program, pokud došlo ke změnám oproti uloženému projektu, budete vyzvání uložení stávající konfigurace. Zavřít projekt - uzavře aktuální projekt a zobrazí seznam vytvořených projektů v databázi. Nastavení - umožňuje filtrovat popis zařízení podle IP adresy, MAC adresy, typu produktu a popisu. 2. Sada ikon v záložce Projekt, které slouží k práci se zařízeními v aktuálně zobrazeném projektu. Projekt Uložit projekt - uloží aktuální projekt do souboru Zavřít projekt - uzavře aktuální projekt a navrátí uživatele do seznamu projektů. Při uzavírání projektu budete dotázáni na uložení stávajícího projektu, pokud nebyl uložen nebo případných vytvořených změn. Zařízení Přidat - vkládání nových objektů do projektu Smazat - mazání objektů z projektu Připojení USB - umožňuje připojení k zařízení prostřednictvím rozhraní USB Hesla - zde jsou uložena všechna hesla pro přihlášení do jednotlivých zařízení v projektu. Pokud nebyla hesla nikdy změněna, používá SIMULandv4 defaultní hesla. Síťové rozhraní - volba interface lokálního počítače Nástroje Vyhledat (LAN) - automatická detekce všech METEL zařízení dostupných na LAN síti Vyhledat (MIOS) - automatická detekce zařízení připojených na datovou sběrnici RS485 s označením jako IPSEN-n 17 / 64

18 Topologie - automatické vykreslení topologie na základě protokolu LLDP, je vázano na verzi firmware Konfigurace - přístup do konfiguračního prostředí zařízení Rychlá konfigurace - podporuje hromadné změny v zařízeních přidaných v projektu (změna IP adres, povolení detekce PoE zařízení, filtrování dat na portech a další) Stažení - stažení aktuální konfigurace ze všech zařízení a uložení do projektu Nahrání - stažení a porovnání aktuální konfigurace ze zařízení s konfigurací v projektu Aktualizace - upgrade firmware Stav - zobrazení aktuálních stavů zařízení Ping - jednoduchý nástroj pro sledování dostupnosti zařízení Akce Logování - logování programových událostí Čas - synchronizace času dostupných zařízení s časem lokálního počítače Trap - zachytává trapy odeslané prostřednictvím SNMP protokolu - odesílá na základě vykonání nastavené události Varování - zobrazuje varování na základě vykonání nastavené události 3. Sada ikona v záložce Nápověda. Podpora Chat - chat s technickou podporou METEL VPN - propojení technické podpory METEL prostřednictvím VPN (Virtual Private Network) s Vaším lokálním počítačem Nápověda Zkontrolovat aktualizace - kontrola dostupnosti novější verze programu Zpětná vazba - formulář sloužící k zaslání připomínek k programu Nápověda - nápověda k programu Novinky v SIMULandu - zobrazuje aktuality mezi jednotlivými verzemi, ošetřené chyby, firmware novinky a nedostatky O aplikaci - informace o verzi programu, výrobci a vyhrazených právech 4. Konfigurační okna Konfigurační okna slouží k zobrazování požadovaného obsahu, jako je konfigurace zařízení, rychlá konfigurace, jednotlivé úrovně pracovních grafických ploch, stavy zařízení a mnoha dalších. V podstatě veškerou práci se zařízeními vykonáváme v jednom či více z otevřených konfiguračních oken. Tato okna je možné dokovat, to znamená otevírat libovolný počet oken v dokovacím prostoru, měnit jejich velikost a umístění. Je tak možné například porovnávat konfiguraci jednotlivých zařízení nebo vyčítat statistiky portů a ty následně porovnávat bez grafické nadstavby. Tato vlastnost poskytuje uživateli svobodnou volbu výběru zobrazení důležitých dialogů. 18 / 64

19 5.4 Připojení zařízení přes LAN Simuland automaticky vyhledává všechna dostupná METEL zařízení s podporou protokolů PGM, SNMP v2c, v3 v lokální síti, viz podporovaná zařízení. o o o o o propojte Váš počítač a zařízení prostřednictvím ethernetového kabelu CAT5E a vyšší. připojte napájecí konektor s napětím 12-60VDC/12-30VAC pokud není v datasheetu uvedeno jinak spusťte konfigurační program SIMULandv4 vytvořte nový projekt, případně zvolte již existující klikněte na ikonu Vyhledat(LAN), nyní dojde k automatické detekci dostupných zařízení. Vybraná zařízení potvrzením tlačítka OK budou přidána do seznamu zařízení v projektu. Tip: před automatickou detekcí doporučujeme vypnout bezdrátové sítě 5.5 Připojení zařízení přes USB Zařízení METEL je možné krom ethernetového rozhraní konfigurovat prostřednictvím rozhraní USB. Lokání management se také někdy používá pro zvýšení bezpečnosti, kdy vzdálený přístup přes ethernet musí být z lokální sítě nedostupný, aby nebylo možné zařízení nikterak detekovat. 19 / 64

20 o o o o o o propojte počítač a zařízení prostřednictvím kabelu USB A/B připojte napájecí konektor s napětím 12-60VDC/12-30VAC pokud není v datasheetu uvedeno jinak spusťte konfigurační program SIMULandv4 vytvořte nový projekt, případně zvolte již existující klikněte na ikonu USB ve skupině ikon Připojení SIMULand.v4 automaticky detekuje METEL zařízení připojená prostřednictvím rozhraní USB a zobrazí jejich identifikační údaje ověřte instalaci ovladačů. Tip: pokud nedošlo k automatické detekci, ve správci zařízení Obnovit - obnoví navázání USB připojení (refresh) Reset (Tovární nastavení) - zařízení bude vráceno do továrního nastavení včetně IP adresy Konfigurace - konfigurace zařízení Stav - vyčítání stavů zařízení (statistika) Zadání přihlašovacích údajů SIMULandv4 prvotně používá defaultní hesla, pokud uživatel heslo změní, bude muset hesla zadat ručně. Potvrzením správných přihlašovacích údajů přejdete do konfigurace zařízení, případně zobrazení jeho stavů. 20 / 64

21 6. Panely nástrojů Nástrojová lišta obsahuje ikony, tlačítka, nabídky, vstupní pole atd., které slouží uživateli ke komunikaci s programem v rámci grafického prostředí. 6.1 Puzzle tlačítko Logo METEL v levém horním rohu obrazovky umožňuje základní ovládání programu. Ukončit - ukončí program, pokud došlo ke změnám oproti uloženému projektu, budete vyzvání k uložení stávající konfigurace. Stejnou funkci plní symbol křížku v pravém horním rohu obrazovky. Zavřít projekt - uzavře aktuální projekt a zobrazí dialogové okno se seznamem existujících projektů v databázi. Nastavení - umožňuje volbu zobrazení zařízení podle IP adresy, MAC adresy, typu produktu a popisu. Podle tohoto nastavení budou zařízení v grafickém prostředí viditelná. Dále obsahuje funkce potřebné pro základní ovládání, zobrazení programu. 6.2 Moje projekty Skupina ikon, které slouží pro základní práci s projekty, jako je mazání, importování, exportování a další. Nový Vytvoření nového projektu. Při zakládání nového projektu budete vyzváni k zadání jeho základního popisu (identifikaci). Pokud ponecháte údaje v defaultním nastavení, budete je moci později změnit volbou Editovat ve stejném menu. Import Importování projektů z jiného umístění do databáze projektů v SIMULandu. Tato volba vám umožní převzetí projektu od jiného uživatele. Pokud importovaný projekt nebyl exportován bez zadaných hesel, budete muset při jeho spuštění zadat přihlašovací údaje, se kterými byl projekt vytvořen. Export Exportuje projekt do jiného umístění než je umístění databáze projektů v SIMULandu se stejnou příponou. Projekt je možné exportovat s uloženými hesly nebo bez nich. SIMULand.SML soubory můžete snadno exportovat nebo převést do jiných formátů a z těchto formátů následně tisknout potřebná data z vizualizačního prostředí. K dispozici jsou textové i obrazové formáty. Možnost Export zahrnuje tyto základní volby tisku. Projekt - exportování celého projektu s možností volby exportovat projekt s přihlašovacími údaji nebo bez nich. Tato volba slouží k předávání projektu mezi pracovními stanicemi. Seznam zařízení - vytiskne seznam všech zařízení, která jsou obsažena v aktuálním projektu. Metel objekty jsou do projektu přidávány automaticky. Objekty, jako jsou kamery, servery, monitorovací stanice... do projektu přidává uživatel. Blokové zobrazení - vytiskne blokové zobrazení prvků rozzařených do základní topologie. Kruhy, páteřní zařízení určená ke spojování více kruhů a ostatní zařízení. 21 / 64

22 Topologie - tisk již vykreslené detailnější topologie, kde jsou zobrazena jednotlivá Metel zařízení. Detail - tisk pracovní plochy se zobrazením jednoho aktuálního zařízení a všech jeho přímých kolegů. Pospojení - vytiskne zapojení jednotlivých Metel zařízení v textové/tabulkové podobě. př. Typ zařízení IP adresa Popis Typ portu Port Typ zařízení IP adresa Popis Typ portu Port 2G-2S.1.4.F Budova 5 Ethernet PoE P4 Kamera Vchod Ethernet Port Postup Zvolte příkaz Export > Zobrazí se dialogové okno, kde nastavíte následující parametry. Exportovat - Projekt - Seznam zařízení - Blokové zobrazení - Topologie - Detail - Pospojení o Vyberte typ souboru, do kterého chcete exportovat soubor SML. o V dialogu Export zvolte umístění, do kterého chcete soubor uložit. o Klikněte na tlačítko Exportovat, dojde k vytvoření a uložení souboru. Tip: Volba typu souboru se mění podle výběru exportovaného okna. Editovat Změna základních vlastností projektu, jako jsou například název, místo vytvoření, správce... Je zde také možné nastavit automatické ukládání pro případ pádu aplikace nebo PC. Smazat Smaže již vytvořený projekt z databáze projektů. Takto smazaný projekt nebude možné znovu obnovit! Jazyk SIMULandv4 poskytuje sadu jazykových verzí, kterou si může uživatel libovolně přepínat. Změna jazyka se projeví až po restartování, to proběhne automaticky. Pokud se tak nestane, restartujte program ručně. 6.3 Projekt Nástroje skupiny projekt. Uložit projekt - uloží aktuální projekt do databáze. Zavřít projekt - uzavře aktuální projekt a navrátí uživatele do seznamu projektů. Při uzavírání projektu budete dotázáni na uložení stávajícího projektu, pokud byl projekt editován. 6.4 Zařízení 22 / 64

23 Ikony ze skupiny Zařízení slouží k práci s objekty na základní ploše, jako je vkládání nových objektů a jejich mazání. Přidat Volbou příkazu "Přidat" se zobrazí seznam všech dostupných zařízení, se kterými je možné pracovat na pracovní ploše. Slouží také jako doplněk pro automatické funkce vyhledávání a vykreslování topologie, kdy můžete s objektem, například switchem, pracovat v "Off-line" režimu a předpřipravovat si tak jeho konfiguraci, kterou posléze nahrajete v místě instalace bez nutnosti přímého spojení. Zařízení jsou rozdělena podle způsobu použití na Switche, IPLOG jednotky, ostatní. Switche - všechny switche podle generace, které se kdy vyráběly IPLOGy - IPLOG jednotky Ostatní - obsahuje převodníky RS485/232, kamery, rekordéry, PC, switche třetích stran Přidání zařízení na pracovní plochu: 1. Výběr zařízení 2. Kliknutí na tlačítko Přidat zařízení bude přidáno do hlavního seznamu zařízení a zároveň do Manageru -> Nepřiřazené 3. Z Manageru můžete tažením zařízení umístit na pracovní plochu nebo v případě, že jde o METEL zařízení, použít funkci Topologie (Obnovit - pokud již plocha jednou vykreslena byla) a nechat SIMULand, aby automaticky zařadil a připojil nové zařízení na pracovní plochu. Pokud zařízení obsahuje LLDP protokol, bude vše provedeno automaticky. 4. Zařízení je do projektu vkládáno s defaultní konfigurací, IP adresou , bez sériového čísla a MAC adresy. Tyto hodnoty budou doplněny až při synchronizaci, kdy bude zařízení reálně připojeno a jeho IP adresa bude shodná s IP adresou v projektu. Stisknutím tlačítka funkce Nahrát dojde k nahrání předpřipravené konfigurace do jednoho nebo více zařízení. Tip: pouze některá zařízení mají plnou podporu pro zobrazení čelních (front) panelů na pracovní ploše. Seznam těchto zařízení naleznete v sekci podporovaná zařízení. Smazat Mazání již vytvořených objektů pracovní plochy. Obě funkce skupiny Zařízení fungují v dvojím režimu. Při vytváření je nový objekt nejprve vložen do stromu zařízení Manager zařízení -> Nezařazeno, která nebyla zařazena na příslušnou pracovní plochu (TOP,Ringu, topologie,rstp), aby bylo možno s objektem pracovat v různých vrstvách zobrazení. Do stejného stromu jsou například zařazována zařízení, u kterých není možné pomocí LLDP protokolu při automatickém vykreslení topologie přesně určit jejich polohu. Pro dokončení vytvoření je tedy nutné přesunout vytvořený objekt ze stromu Manageru -> Nezařazeno, na příslušnou pracovní plochu. Při mazání objektu nejprve dojde k přesunutí do stromu Nezařazeno, aby bylo možné přesunout vytvořený objekt z jedné pracovní plochy do druhé bez nutnosti objekt mazat a znovu vytvářet. K dokončení úkonu jej smažete kliknutím pravého tlačítka myši ve stromu Manageru ->Vše a volbou Smazat. Nebo označením objektu v hlavním seznamu a stisknutím tlačítka Smazat v panelu nástrojů skupině Zařízení. 23 / 64

24 Tip: Pokud umístíte zařízení na nesprávné místo, nebude SIMULand schopen korektně zobrazovat jeho stavy. 6.5 Připojení Se zařízením METEL můžete komunikovat pomocí rozhraní LAN nebo USB, případně můžete používat Offline režim pro náhledy, přípravu projektu nebo výpočet datového toku, ale o tom více v sekci Off-line Hesla Hesla jsou defaultně předvyplněná pro všechna METEL zařízení a pro samotný projekt. Není tak nutné jejich neustálé zadávání při přihlašování do jednotlivých zařízení. Pokud ale změníte defaultní heslo, je nutné změnit heslo uložené v projektu. V opačném případě se nebudete moci do zařízení přihlásit nebo vyčíst jeho hodnoty. Výrobní nastavení hesel pro jednotlivé protokoly: Projekt Password zadáno uživatelem SNMPv2c SNMPv3 Read comunity Write comunity User Auth password Privacy password read write PGM Password metel master mastermaster mastermaster Po prvním vyhledání doporučujeme změnit hesla všech zařízení v daném projektu a následně je změnit v menu Projekt/Vlastnosti. Tak nebude nutné při každé konfiguraci switche zadávat heslo, ale jen heslo do projektu. Tip: Pokud se vám nedaří korektně vyhledat zařízení v síti, potom bude třeba vytvořit pravidlo pro váš firewall, aby nedocházelo k omezení dat potřebných pro práci s programem USB Zařízení METEL je možné konfigurovat rovněž prostřednictvím lokálního rozhraní USB. Lokání management se také někdy používá pro zvýšení bezpečnosti, kdy je vzdálený přístup přes ethernet zakázán. Ke spojení zařízení s lokálním počítačem slouží USB A/B kabel, který není součástí balení. Před samotným připojením zařízení prostřednictvím USB interface je nutné (pokud jste již tak neučinili při instalaci programu) doinstalovat potřebné ovladače. Ovladače naleznete na internetových stránkách případně kontaktujte technickou podporu. Tip: Hlavní využití nastavení přes USB je: o lokální management zařízení u zakázek, kde není dovolen vzdálený přístup k zařízení po LAN o reset zařízení do defaultu v případě ztráty hesel o nemůže dojít k záměně konfigurovaných zařízení 24 / 64

25 Klikněte na symbol USB ve skupině ikon Připojení, SIMULand automaticky detekuje METEL zařízení připojená prostřednictvím rozhraní USB a zobrazí jejich identifikační údaje, Produkt, Sériové číslo, Popis a číslo COM portu. Tip: Pokud nedošlo k automatické detekci zařízení připojeného přes USB, pak ve Správci zařízení ověřte nainstalované ovladačů. Možnosti USB interface: Obnovit - obnoví navázání USB připojení (refresh spojení) Reset (Tovární nastavení) - zařízení bude vráceno do továrního nastavení včetně IP adresy Konfigurace - konfigurace zařízení Stav - poskytuje základní informace o stavu zařízení (statistika) - stav optického kruhu - stav napájení - teplota zařízení - stav FE/GE/FO portů - dynamická MAC tabulka Zadání přihlašovacích údajů je potřebné při vyčítání statistik a při konfiguraci. o SIMULandv4 prvotně používá defaultní hesla, pokud uživatel heslo změní bude muset hesla zadat ručně. o Potvrzením správných přihlašovacích údajů přejdete do konfigurace zařízení, případně zobrazení jeho statistik. o Konfigurační prostředí i zobrazení statistik je totožné jako při komunikaci přes ethernet Síťové rozhraní Tip: Po spuštění funkce "USB Reset" dojde k přepsání celé konfigurační oblasti včetně IP adresy a použitého protokolu jak pro komunikaci, tak topologii. Pokud je "USB Reset" použit u switche nakonfigurovaného v režimu LAN-RINGv1 jako MASTER (viz signalizační LED), je nutné před zahájením resetu odpojit jeden port z optického kruhu. Při resetu dojde k přepsání MASTER funkce na SLAVE, MASTER funkce switche musí být znovu nakonfigurována před spojením optického kruhu zpět, aby nedošlo k zacyklení dat. SIMULand.v4 využívá ke komunikaci se zařízeními ethernet rozhraní lokálního počítače. Proto je nezbytná jeho správná konfigurace. Jestliže je současně aktivních více síťových připojení (LAN + WIFI), vyberte pouze jedno. Doporučujeme upřednostňovat připojení pomocí ethernetového kabelu. Toto rozhraní je dále používáno při vyhledávání dostupných zařízení, vykreslování topologie, konfiguraci a v podstatě pro veškerou práci s on-line zařízeními. Tip: Jestliže se nepodaří automaticky vyhledat zařízení, vypněte Váš firewall v systému windows a případně i antivirový software. Pokud vyhledání proběhne korektně, nastavte pravidla pro správnou komunikaci mezi programem a zařízením. 6.6 Nástroje Skupina Nástroje slouží ke změně konfigurace zařízení a vyčítání jejich aktuálních hodnot. 25 / 64

26 6.6.1 Vyhledat (LAN) SIMULand.v4 automaticky vyhledá všechna dostupná METEL zařízení se zapnutou podporou protokolů SNMP v2c, v3 nebo PGM (switche a převodníky sériových linek). Zobrazí jejich identifikační údaje do přehledné tabulky, setříděné podle odpovědi na dotaz. Dále zobrazí u každého zařízení typ produktu, popis zařízení, sériové číslo, verzi firmware, verzi protokolu, pomocí kterého se zařízením bude komunikovat (SNMP/PGM) a informaci, jestli již někdy byla stažena konfigurace z daného zařízení do projektu, aby byla umožněna jeho konfigurace a další práce s ním. Vyhledat (LAN) - vyhledává zařízení připojená přes ethernet Kliknutím na ikonu Vyhledat (LAN) se zobrazí formulář, který se začne postupně plnit vyhledanými zařízeními. Pokud se jedná o nový projekt, budou na konci vyhledávání všechna zařízení označena, stačí tedy potvrdit tlačítkem OK. To je viditelné až po ukončení hledání, protože můžete vybrat pouze konkrétní zařízení a potvrdit. Váš výběr bude překopírován do seznamu zařízení přidaných v projektu. Tip: Před vyhledáním switchů a IO modulů kompatibilních s LAN-RING systémem je nutné správně nastavit IP adresu PC a masku, tj. například při vyhledání switchů v defaultním nastavení je nutné nastavit na síťové kartě IP adresu v rozsahu 10.x.x.x a masku Pokud je na PC instalován Firewall, doporučujeme nastavit pravidlo povolující komunikaci SIMUlandu se zařízeními. Tip: V tomto kroku dochází k synchronizaci zařízení s prostředím SIMULand.v4. Pokud během něho změníte verzi SNMP komunikace např. přes MIB Browser, bude potřeba zařízení znovu vyhledat. Zařízení se přidávají do formuláře náhodně, tak jak odpověděli na vyhledávací dotaz. Neplatí tedy pravidlo, čím blíže, tím rychleji. Celý cyklus můžete opakovat stiskem tlačítka Vyhledat nebo přerušit tlačítkem Storno. Potvrzením výběru se zobrazí hláška, kterou budete dotázáni na stažení konfigurace. U nového projektu je toto nezbytné! Simuland by v opačném případu neměl data pro práci se zařízeními. Dojde tak k synchronizaci všech zařízení s projektem. Proto použijte volbu Ano. Ne budete používat v případě, pokud již v minulosti byla konfigurace stažena a nechcete provést aktualizaci dle daného stavu zařízení. 26 / 64

27 Nyní vidíte, jak se SIMULand přihlašuje do jednotlivých zařízení a stahuje z nich konfigurace. Stejnou úlohu pak dále plní tlačítko Stažení v hlavním menu. Pokud stažení neproběhlo korektně, můžete obnovit cyklus tlačítkem Opakovat nebo v případě potřeby přerušit tlačítkem Storno. V tomto kroku používá SIMULand.v4 pro přihlášení hesla, která jsou zapsána v Hlavním menu pod ikonou Hesla. Pokud nejsou shodná s heslem v zařízení, nebude mít možno konfiguraci stáhnout. To nenastane u nového projektu, kdy zařízení obsahují defaultní hesla, která jsou v SIMULandu předvyplněna, viz. menu Hesla. Pozor: pokud projekt již nějakou konfiguraci obsahuje, bude přepsána aktuální. Takto pak vypadá výsledný seznam zařízení, přidaných do projektu s aktuální konfigurací. 27 / 64

28 TIP: V zájmu zajištění maximální bezpečnosti doporučujeme používat SNMP v3, používající šifrovací algoritmus AES a hash algoritmus SHA-1 pro odhalení změn v přenášených datech Vyhledat (MIOS).v4 automaticky vyhledá všechna dostupná MIOS zařízení. Zobrazí jejich identifikační údaje do přehledné tabulky, setříděné podle odpovědi na dotaz. Zobrazí k jakému Root zařízení náleží (IP) a u každého zařízení zobrazí typ produktu, popis zařízení, sériové číslo, verzi firmware a informaci, jestli je již zařízení umístěno v projektu. Funkce MIOS zařízení se vyhledávají prostřednictvím vyhledaných Root zařízení. Nejdříve musí být vyhledány samotná Root zařízení. To jsou všechna zařízení vyhledaná po LAN s datovou sběrnici MIOS RS485 (switche, IPLOG jednotky..), následně k samotnému vyhledání MIOS. SIMULand se musí poté dotázat Root zařízení, zda mají nějaká připojená MIOS zařízení. Pokud ano, zobrazí je ve vyhledávacím formuláři. Pro MIOS zařízení musí vždy existovat METEL Root, jenž slouží k jejich připojení do sítě LAN, ke čtení parametrů, zapisování konfigurace a pro jejich upgrade fw. Bez METEL Root zařízení není možné s MIOS zařízením komunikovat. IP - IP adresa ukazuje, kterému Rootu daný IPSEN modul náleží Topologie 28 / 64

29 SIMULand umí automaticky vykreslit topologii sítě a následně ji zobrazí na pracovní ploše. Ta je rozdělena do tří úrovní, které se vzájemně prolínají (TOP,RING,Detail). Díky grafickému rozhraní poskytuje komplexní přehled o zařízeních a jejich propojení. Pozor: Automatické vykreslování je vázáno na protokol LLDP, tento protokol je plně podporován až od fw Zařízení se starší verzí fw tak musejí být na pracovní plochu přidána ručně z Manažeru zařízení! Po každém kliknutí na ikonu Topologie budete automaticky varováni, že stávající topologie bude překreslena a původní tak smazána. Pokud již nějaká topologie byla v minulosti vykreslena a došlo pouze k jejímu částečnému pozměnění, použijte volbu Obnovit přímo v Topologii. Při prvním vykreslování tuto hlášku prosím tolerujte. Na základě seznamu vyhledaných zařízení přes Automatickou detekci případně doplněného ručním vložením zařízení, SIMULand v4 začne zjišťovat pomocí protokolu LLDP jejich aktuální stav propojení, který následně zobrazí na pracovní ploše. Pokud vše proběhlo korektně, bude viditelné tlačítko OK a ve stavovém řádku se zobrazí nápis "Čtení ze zařízení bylo úspěšné". V případě, že některé zařízení nebude odpovídat nebo nepodporuje LLDP protokol, budete ve stavovém řádku informování o nastalých komplikacích. Pozor: zařízení nepodporující LLDP protokol se automaticky přesouvají do Manageru -> Nepřiřazené Potvrzením Čtení LLDP formuláře se na pracovní ploše vykreslí vaše aktuální zapojení (topologie). Na obrázku je znázorněno vykreslení jednoho kruhu na TOP pracovní ploše. 29 / 64

30 Pozor: zařízení jsou do kruhů rozdělována podle Identifikátoru kruhu nastaveného v konfiguraci zařízení! Manažer Na levé straně obrazovky se nachází manager pro správu objektů na pracovní ploše. Zde naleznete všechna zařízení, která jsou v projektu přidána, počínaje naskenovanými zařízeními přes kamery, PC,SERVERY atd. Objekty jsou tříděny podle typu: Kamera, Řídící jednotky, Switche. Kamery - kamery přidané v projektu Řídící jednotky - rekordéry, servery, počítačové jednotky, routery Switche - obsahuje všechna METEL zařízení včetně IPLOG jednotek, minilan převodníků atd. Vše - v této záložka najdete všechny objekty, které jsou nebo byly v projektu přidány a jsou zapsány v seznamu zařízení na hlavní straně projektu. Pokud chcete objekt nevratně smazat, musíte ho odstranit ze seznamu zařízení. Nepřiřazeno - obsahuje objekty, které se nacházejí v záložce Vše a nejsou přidány na žádné pracovní ploše. Například zařízení nepodporující LLDP protokol, z pracovní plochy smazané objekty atd. Pozor: objekty se z manageru na pracovní plochu přesouvají tažením TOP TOP pracovní plocha poskytuje uživateli komplexní přehled nad celým projektem ve smyslu blokového schématu. Objekty jsou sdružovány do skupin podle typu zařízení a protokolu topologie, který mají aktuálně aktivní (LAN-RINGv1, LAN-RINGv2, RSTP). MultiRingové switche (switche, které mají možnost sloučit více kruhů) se na této pracovní ploše zobrazují jako symbol jejich čelního panelu. Switche se zapnutým protokolem LAN-RING se sdružují do skupin podle zvolené verze (LAN-RINGv1, LAN-RINGv2) a podle identifikátoru (ID) kruhu. Na pracovní ploše je takováto skupina znázorněna 30 / 64

31 symbolem kruhu s popisem zvoleného protokolu a společným ID všech zařízení. Při volbě protokolu RSTP jsou všechny switche zobrazovány na pracovní ploše RSTP. Tip: Objekty, které se nacházejí v hlavním seznamu zařízení projektu najdete v Manažeru na pravé straně pracovní plochy KRUH Pracovní plocha KRUH poskytuje detailnější pohled na zařízení se zapnutým protokolem LAN-RINGv1, LAN-RINGv2. Vykresluje propojení zařízení v rámci jednoho kruhu, který je na TOP pracovní ploše zobrazen pod symbolem kruhu s označením kruhové topologie. Tato pracovní plocha podporuje funkce Diagnostiky. Tip: Dvojitým kliknutím na vybraný symbol kruhu na pracovní ploše TOP se zobrazí pracovní plocha KRUH. 31 / 64

32 Detail Pracovní plocha Detail zobrazuje zapojení z pohledu vybraného zařízení, to znamená čelní panel a nejbližší objekty připojené přímo na jeho porty. Přináší navíc možnost sledovat pomocí funkce Online info aktuální stavy portů, vstupů, napájení, sběrnice atd. Online info Stavy portů - stav portu nabývá dvou stavů. Šedivá - port má Link down (není připojeno žádné zařízení) Zelená - port má Link up (portu je připojeno zařízení) Stejných hodnot nabývají i symboly LED diod na čelním panelu. Zelená - vstup/výstup aktivní Šedivá - vstup/výstup neaktivní Najetím šipkou myše na symboly vstupů, výstupů, napájecí svorkovnice, svorkovnice RS485/422 při aktivní funkci Online info zobrazíte informační okénko s aktuálními hodnotami daného symbolu. Tip: Dvojitým kliknutím na vybraný symbol (zařízení) na pracovní ploše KRUH se vykreslí pracovní plocha Detail Non-RING Non-RING pracovní plocha, slouží k vykreslení zapojení mezi zařízeními, která nepoužívají protokol LAN- RINGv1, LAN-RINGv2. Tato zařízení mají v menu Topologie vybránu volbu none nebo RSTP. Dále jsou to zařízení, která nejsou určena pro propojení s více jak jedním aktivním síťovým prvkem (koncová zařízení s jedním ethernetovým portem), například IP-LOG jednotky. Tato pracovní plocha podporuje funkce Diagnostiky. 32 / 64

33 Manažer Na levé straně obrazovky najdete Manažer, který slouží pro správu objektů na pracovní ploše. Zde naleznete všechna zařízení, která jsou v projektu přidána, počínaje naskenovanými zařízeními přes ručně přidané kamery, PC,SERVERY atd. Pro lepší přehlednost jsou objekty tříděny podle typu Kamera, Řídící jednotky, Switche. Kamery - kamery přidané v projektu Řídící jednotky - rekordéry, servery, počítačové jednotky, routery Switche - obsahuje všechna METEL zařízení včetně IPLOG jednotek a minilan převodníků. Vše - v této záložka najdete všechny objekty, které jsou nebo byly v projektu přidány a jsou zapsány v seznamu zařízení na hlavní straně projektu. Pokud chcete objekt nevratně smazat, musíte ho odstranit z hlavního seznamu zařízení. 33 / 64

34 Nepřiřazeno - obsahuje objekty, které se nacházejí v záložce Vše a nejsou přidány na žádné pracovní ploše. Například zařízení nepodporující LLDP protokol, objekty smazané z pracovní plochy, ručně přidaná, ale doposud neumístěná zařízení. Pozor: objekty se z manageru na pracovní plochu přesouvají tažením Diagnostika Nástroj Diagnostika je možné využívat na všech pracovních plochách Topologie s výjimkou Detail (používá svou vlastní diagnostiku Online info). Poskytuje komplexní přehled o datovém zatížení jednotlivých portů, link status, zobrazení portů, stav kruhové topologie a topologie RSTP, informace o napájení, teplotě. Port - zobrazuje označení (index) portu zařízení, tato funkce slouží pro lepší přehlednost. Provoz - celkový vstupní i výstupní datový tok portu (Mbps - Megabit za sekundu). Podrobnější statistiku je možné zobrazit ve statistice daného portu zařízení, zde se data dále dělí na typ (unicast, broadcast, multicast) a počet paketů. Linka - stav trasy mezi dvěma zařízeními, který je signalizován prostřednictvím čtyř barevných stavů (šedivá, zelená, červená, fialová) šedivá - diagnostika linky není aktivní zelená - obě zařízení hlásí linku v pořádku (Link-up) červená - obě zařízení hlásí odpojení linky (Link-down) fialová - stav, kdy jedno zařízení hlásí linku v pořádku a druhé odpojení linky, tento stav může nastat pouze při nesprávném ručním propojení nebo pokud alespoň jedno ze zařízení je koncové. Koncové zařízení při odpojení nemůže vrátit stav linky, proto SIMULand při testování dotazuje zařízení prostřednictvím ARP dotazů. Pokud tedy například zařízení odpovídá, ale port zařízení, do kterého je připojeno, není aktivní, změní se stav linky na fialovou. Kruh - stav kruhu je zobrazován podobně jako status Linky. Nabývá také čtyř stavů šedivá, zelená,červená,fialová a navíc zobrazuje ID kruhu, který má switch nastaven. šedivá - diagnostika kruhu není aktivní 34 / 64

35 zelená - obě zařízení hlásí stav kruhu OK a mají shodné ID kruhu červená - obě zařízení stav kruhu jiný než OK a mají shodné ID kruhu fialová - jeden ze switchů hlásí stav kruhu OK, druhý hlásí jiný stav než OK - oba hlásí stav kruhu OK, ale ID kruhu není shodné, toto může nastat pouze u LAN-RINGv1 RSTP - má význam pouze v případě, že switche používají protokol RSTP, pak u každého portu zobrazí jeho stav a roli v topologii RSTP. Root switch je označen popiskem Root. Stavy a role portů: Stavy o Disabled, port není připojen o Discarding, port je ve stavu blokování nebo naslouchání o Learning, port ve stavu učení MAC adres o Forwarding, port přeposílá data Role o Root, port s nejvýhodnější cestou k root switchi o Designated, port který připojuje další zařízení (může být koncové) o Alternate, alternativní cesta k root switchi o Backup, alternativní cesta k root switchi, přičemž slyší vlastní BPDU pakety Více informací o RSTP protokolu najdete podle norem RFC. Tip: CISCO switche vyšší řady nepoužívají klasické RSTP, ale upravené pro členění do VLAN. Tyto protokoly pak označují jako PVST(per-vlan spanning tree), případně PVST+ (rapid per-vlan spanning tree). o PVST pokud switch CISCO používá stejnou Vlanu jako METEL switch, je kompatibilní. o PVST+ jak uvádí CISCO na svých stránkách, je kompatibilní pouze s CISCO produkty! o podpora MSTP u switchů METEL je závislá na verzi firmware. o STP a RSTP je u METEL switchů plně kompatibilní. Napětí - zobrazuje hodnotu primárního i sekundárního napětí popiskem vedle symbolu daného zařízení. Teplota - zobrazuje hodnotu ve stupních Celsia vedle symbolu daného zařízení Konfigurace Zařízení METEL můžete konfigurovat v tzv. "On-line" nebo "Off-line" režimu. On-line režim považujeme za takový, kdy jsou zařízení dostupná, konfigurovatelná přímo (můžeme do nich zapisovat změny). Offline režim slouží k předpřipravení konfigurace např. v kanceláři a do zařízení bude nahrána až posléze v místě instalace. 35 / 64

36 Tip: Do konfigurace přejdete poklikáním na zařízení v seznamu zařízení nebo přes pravé tlačítko v grafickém prostředí. Při On-line konfiguraci se zařízením komunikujete v reálném čase prostřednictvím tlačítek Vyčíst a Zapsat. Veškeré provedené změny se uplatňují bezprostředně po jejich potvrzení. Tlačítko Vyčíst vyčte aktuální požadovanou hodnotu a zobrazí ji v konfiguračním prostředí bez ohledu na předchozí konfiguraci. Tlačítko Zapsat zapíše do zařízení nastavenou hodnotu bez ohledu na její aktuální hodnotu, můžete tedy zapisovat stejnou hodnotu. Při off-line konfiguraci je možné si předpřipravit konfiguraci i bez připojení k zařízení a uložit ji do souboru nebo do projektu tlačítkem Uložit. Takto připravenou konfiguraci lze už jednoduše nahrát do konkrétního zařízení v místě instalace prostřednictvím funkce tlačítek Vložit a Nahrát. Tlačítko Vložit v konfiguraci slouží k nahrávání konfigurace do jednoho zařízení. Nahrát stáhne reálnou konfiguraci ze všech zařízení, porovná ji s konfigurací projektu, zobrazí změny mezi nimi a umožní jejich zápis. Při zapisování změn do zařízení dochází k jejich neustálé kontrole s projektem. Změna hodnoty v konfiguraci bude do jejího zápisu zobrazena červeně. Zapsáním hodnoty (WRITE) bude opět viditelná standardně. Pokud tlačítkem Vyčíst vyčtete jinou hodnotu než je v projektu, bude zobrazena červeně. Při uzavírání konfiguračního okna dochází k porovnávání projektu s reálnou konfigurací. Pokud tedy provedete změny v konfiguraci, ale při uzavírání nepotvrdíte změny k uložení, bude takovéto zařízení v seznamu zařízení zvýrazněno červenou barvou. Tak bude patrné, že v projektu není uložena aktuální konfigurace. Můžete tedy znovu otevřít konfiguraci a změny potvrdit nebo použijete volbu Stažení. Ta stáhne aktuální konfiguraci ze všech zařízení a zapíše do projektu. Funkce Stažení/Nahrání slouží také k synchronizaci projektu se zařízeními. Tip: Ukládáním změn a občasným používáním funkce Stažení / Nahrání udržujete projekt aktuální a synchronizovaný s konfigurací v zařízeních Rychlá konfigurace Rychlá konfigurace umožňuje měnit základní parametry zařízení jako jsou IP adresa, Maska, Brána, Gateway, ATU tabulka (filtrování výstupních paketů), konfigurace PoE. Dostupná zařízení jsou do tabulky 36 / 64

37 nakopírována ze seznamu zařízení. Režim Volbou režimu měníme vlastnosti, které chceme konfigurovat. IP adresa - změna IP adresy, Masky, Brány a DNS PoE - zapnutí/vypnutí PoE detekce portu ATU port - filtrování výstupních dat portu Tip: Pomocí klávesových zkratek můžete vybrat více zařízení pro změnu IP adresy. Změna IP adresy, Masky, Brány a DNS. Computer IP address - zobrazuje všechny adresové rozsahy přidělené vaší síťové kartě. Podle vybraného rozsahu pak automaticky doplní Masku, Bránu, DNS. První IP adresa/poslední IP adresa - udává adresní rozsah, který bude do zařízení zapsán. Maska sítě - maska sítě je číslo, které rozděluje sítě do podsítí. Brána - nastavení brány pro komunikaci mimo lokální síť. DNS - slouží k překladu názvů serverů na ip adresy. PoE Zapnutí/vypnutí PoE detekce portu. Zaškrtnutím checkboxu povolíte detekci PoE na daným portu. ATU portu Volba režimu filtrování výstupních dat daného portu. Blokovat neznámé adresy (DA) - rámce s nenaučenou cílovou adresou se neodesílají. Blokovat multicasty - multicastové pakety se neodesílají. Blokovat unicasty - unicastové pakety se neodesílají. ALL - všechny rámce se odesílají. Tip: Všechny parametry jako checkbox a combobox je možné měnit globálně v jednom sloupci pro všechna označená zařízení. 37 / 64

38 6.6.6 EVENTS Stažení konfigurace ze zařízení Stažení konfigurace je jednou z nejdůležitějších funkcionalit programu SIMULandv4. V průběhu stahování dochází k porovnávání konfigurace zařízení v projektu s konfigurací nahranou v zařízeních. Potvrzením tohoto kroku uložíte konfiguraci ze zařízení do projektu. Po otevření nového projektu, naskenování dostupných zařízení, budete automaticky vyzvání ke stažení konfigurace. Pokud nebude v projektu stažena konfigurace, nebude možné zařízení konfigurovat! Při stahování dat porovnává SIMUlandv4 konfiguraci zařízení s konfigurací uloženou v projektu. Máte tak možnost kontroly, jestli nedošlo ke změně konfigurace v zařízeních od vaší poslední návštěvy na zakázce. Změny můžete přijmout a aktualizovat Váš projekt, odmítnout, a tím ponechat váš projekt v původním stavu. Případně použijte volbu Nahrát a nakopírujte konfiguraci z projektu do zařízení. Kliknutím na vybraný řádek se zobrazí změny, které jsou odlišné od vašeho projektu. Pozor: Potvrzením dialogového okna tlačítkem OK, budou data v projektu nahrazena aktuálními daty. Tip: Na začátku práce vždy používejte volbu Stažení k synchronizaci dat. Pokud se nedaří stáhnout konfiguraci ze zařízení, ověřte jeho dostupnost, případně překontrolujte hesla zadaná v projektu Nahrání konfigurace do zařízení Nahrát porovná a zapíše předpřipravenou konfiguraci do zařízení v několika krocích, ve kterých může uživatel parametry dodatečně měnit. 38 / 64

39 Po kliknutí na ikonu Nahrát se SIMUlandv4 začne postupně přihlašovat do jednotlivých zařízení a stahovat jejich konfiguraci, aby v následném kroku mohl udělat porovnání s projektem a rozdíl zobrazil uživateli ve stejném dialogovém okně. Tip: Pokud vidíte ve výpisu změny týkající se topologie zapojení jako je LAN-RING.v1, LAN-RING.v2 nebo RSTP, pak nezapisujte tyto změny najednou. Může dojít k zapsání konfigurace do prvního switche a k ostatním se SIMULand již nepřipojí. Protokoly LAN-RING.v1, LAN-RING.v2 a RSTP nejsou mezi sebou kompatibilní a blokují jednotlivé porty, aby nedošlo k zacyklení dat Upgrade firmwaru Po výběru tohoto menu lze nahrát do zařízení nejaktuálnější firmware, případně udělat downgrade zařízení na nižší verzi firmware. Postup přehrání firmware: 1. Volbou Upgrade SIMULand automaticky naskenuje všechna dostupná METEL zařízení a zobrazí je v tabulce. Pokud by se zařízení nenaskenovalo, opakujte skenování tlačítkem Obnovit. 2. Vyberte ze seznamu zařízení, které chcete upgradovat a klikněte na něho. 3. Ve volitelném okně Vybrat soubor se zobrazí dostupné výrobní firmware pro dané zařízení, obsažené v programu SIMULand. Případně je možné využít přiřazení firmware z jiného umístění a cestu k upgrade souboru zadat ručně. SIMULand automaticky provádí kontrolu, zda je možné daný soubor do zařízení nahrát. 4. Kliknutím na volbu "Upgradovat" spustíte proces přehrání. 39 / 64

40 Tip: V drtivé většině případů znamená vyšší verze firmware lepší, odladěnější verzi. Nahrání správného upgrade lze zkontrolovat po přihlášení do zařízení v menu "Základní" / pole "Verze" Stav Volba Status poskytuje uživateli přehled o reálných hodnotách (statistikách) zařízení. Porty Rychlost - zobrazuje parametry připojení vybraného portu PoE - stav PoE SFP - zobrazí popis SFP modulu na daném portu Statistika - vstupní/výstupní datový provoz na daném portu za jednu sekundu, rozdělený na typy paketů a jejich celkový počet Topologie Kruh - stav ve kterém se nachází protokol LAN-RING. OK = stav kruhu je v pořádku. Porucha = minimálně jedno zařízení hlásí rozpojení kruhu. Základní - základní vlastnosti protokolu RSTP. Pole Root zobrazuje root switch pro RSTP protokol. RSTP - stav a role jednotlivých portů z pohledu RSTP Napájení - primární/sekundární napájení zařízení Teplota - teplota základní desky Čas - aktuální čas Dynamická MAC - MAC tabulka Ping Aktuální dostupnost všech zařízení pomocí ikon v hlavním seznamu zařízení. SIMUlandv4 cyklicky dotazuje všechna zařízení v intervalu dvou vteřin a na základě odpovědi zobrazí jejich stav. o Zařízení není dostupné 40 / 64

41 o Zařízení je dostupné 6.7 Nápověda Chat- navázání komunikace v textové formě s technickou podporou METEL s.r.o. VPN - vzdálená technická podpora s grafickým rozhraním Zkontrolovat aktualizace - SIMULandv4 při startu automaticky kontroluje dostupné aktualizace. Tato funkce slouží k manuálnímu ověření dostupnosti novější verze programu. Zpětná vazba - odesílá výrobci zpětnou vazbu nebo připomínky k programu. Nápověda - nápověda k programu SIMULandv4. Novinky v SIMULandu - přehled novinek a oprav. O aplikaci - informace o výrobci, právech a verzi programu. 6.8 Akce Logování - loguje všechny provozní události programu. Čas - synchronizuje čas všech zařízení s časem lokálního PC, pokud není použit SNTP server. Trap - zachytává SNMP trapy. - odesílá při vykonání nastavených událostí. Varování - zobrazuje varovné okno při vykonání nastavené události. 41 / 64
