1 Záchranné a hasičské systémy Vše pro úspěšný zásah pod jednou střechou! katalog výstroje, výzbroje a zařízení nejen pro hasiče

2 01 Zásahové automobily, kontejnery a přívěsy Na základě dlouholetých odborných a praktických zkušeností a díky dobrým obchodně-dodavatelským vztahům s partnerskými firmami jsme při současném technicko-výrobním zázemí a personálním obsazení firmy schopni zajistit vypracování vysoce profesionální nabídky a následného dodání: - různých typů a modifikací zásahových automobilů, speciálních přívěsů a kontejnerů, - speciálních vestaveb a speciálních technických úprav do nových nebo stávajících vozidel na různých podvozcích, - speciálních hasebních modulů a hasicích zařízení vlastní výroby, - požárních automobilových čerpadel, - speciální výstroje a výzbroje. Samozřejmostí je kromě samotné výroby i zabezpečení komplexních servisních služeb, odborných školení a dodávek náhradních dílů. Vzhledem k široké škále možných modifikací řešení vestavby, včetně celé řady variant ve vybavení technickými a hasebními prostředky považujte prosím níže uvedené výrobky pouze za jednu z možných variant. Definitivní podoba konstrukčního řešení, použitých materiálů a konečného vybavení věcnými a technickými prostředky se bude vždy odvíjet od Vašich požadavků a finančních možností.

3 Automobily pro přepravu osob, výstroje a výzbroje typu OA, DA, RZA, TA s celkovou hmotností do 7, Lehký dopravní automobil DA-8 DELFIN na podvozku GAZelle 4x2 (4x4) s PS-8, 400 l nádrží na vodu a se zařízením pro rychlý zásah VHZ RAPID 23/50 (23 l/min. s tlakem 50 bar), ČSN EN : L-2(1)-6-10/800 (50/23)400. Motor ANDORINA 2,5 Tdi EURO 4 o objemem 2637 ccm s výkonem 85 kw (alternativně s motorem ZMZ 25i 16V EURO 4 s výkonem 94 kw), 3dveřová kabina (1+2+4). Nástavba s počtem úložných skříní 1+1+1, ručně výsuvný osvětlovací stožár 2x500 W, 4-dílný nadstavovací žebřík, elektrocentrála 2,2 kw a další speciální výstroj a výzbroj. Celková hmotnost 3500 kg+2500 kg tažné zařízení Automobil kategorie OA (RZA,DA) ČSN EN : L-1 (2)-3 určený pro přepravu osob, výzbroje a výstroje na podvozku GAZelle furgon 1+2 s pohonem 4x2, alternativně 4x4. Motor 2,5 Tdi EURO 4 o objemem 2637 ccm s výkonem 85 kw, alternativně motor ZMZ 25i 16V EURO 4 s výkonem 94 kw. Výstroj a výzbroj, včetně případné nádrže na vodu a vysokotlakého hasicího zařízení pro první zásah je umístěna v zadní části vozidla v kontejneru nebo v pevné policové vestavbě. Celková hmotnost kg kg tažné zařízení Automobil kategorie OA (RZA,DA) ČSN EN : L-1 (2)-7 určený pro přepravu 7 osob, výstroje a výzbroje na podvozku GAZelle combi s pohonem 4x2, alternativně 4x4. Motor 2,5 Tdi EURO 4 o objemem 2637 ccm s výkonem 85 kw, alternativně s motorem ZMZ 25i 16V EURO 4 /94 kw. Výstroj a výzbroj, včetně případné nádrže na vodu a vysokotlakého hasicího zařízení pro první zásah, je umístěna v zavazadlovém prostoru za přepážkou kabiny. Kabinu lze dodat ve tří nebo čtyřdveřovém provedení. Výstroj a výzbroj může být uložena na výsuvném kontejneru nebo v policové vestavbě opatřené patřičnými výsuvy např. pro přenosnou stříkačku, elektrocentrálu apod. Celková hmotnost kg kg na tažném zařízení Automobil pro přepravu osob, výzbroje a výstroje GAZelle x2 Van ( ) s pohonem 4x2 (alternativně 4x4) EN : L-1 (2)-9 Automobil kategorie OA na modernizovaných podvozcích GAZelle x2 Van s počtem míst k sezení 3 /7 (9) nebo GAZelle x4 Van s dieslovým motorem ANDORINA 2,5 Tdi EURO 4 o objemem 2637 ccm s výkonem 85 kw (alternativně s benzínovým motorem ZMZ 25i 16V EURO 4 o objemu 2890 ccm s výkonem 92 kw) je určen pro přepravu až 9 osob + výstroje a výzbroje pro provedení prvotního zásahu a záchranu osob. Výstroj a výzbroj je umístěna v zavazadlovém prostoru za přepážkou 3dveřové kabiny. Výstroj a výzbroj může být uložena na výsuvném kontejneru nebo v policové vestavbě opatřené patřičnými výsuvy např. pro přenosnou stříkačku, elektrocentr álu apod. Celková hmotnost: kg kg na tažném zařízení Lehký zásahový automobil (combi 1+4) s modulární kontejnerovou vestavbou ČSN-EN : L-1-5 (6) Lehký zásahový automobil určený pro převoz 5-6 osob, včetně modulárních mobilních kontejnerů vybavených speciálními technickými prostředky určenými k různorodé operativní činnosti hasičských a záchranných jednotek: práce na vodě a při povodních, čerpání čisté a znečištěné vody, čerpání a sběr nebezpečných látek, velitelsko-štábní činnost, vysokotlakým hasebním zařízením s nádrží na vodu pro provedení prvního rychlého zásahu vodou a pěnou Lehký DA-8 (RZA,TA) ČSN-EN : L /40-1 na podvozku Renault Master 2,3 dci 92 kw/125 HP, dvojkabina (1+1+3). Vozidlo v provedení DA bude vybaveno přenosnou požární stříkačkou PS 8. V případě provedení jako RZA nebo TA bude vybaveno vysokotlakým hasicím zařízením pro provedení prvotního zásahu vodou a pěnou VHZ RAPID 23/50 nebo VHZ RAPID 70/40, nádrží na vodu až do objemu 300 litrů a 40 l nádrží na pěnidlo. Nadstavba z hliníkových profilů a plechů s 5-ti úložnými prostory (2+2+1). Celková hmotnost kg Automobil pro přepravu osob, výstroje a výzbroje ČSN-EN : L /40-1na podvozku FIAT DUCATO MAXI typ 250/4x2 s motorem 115 kw / 157 HP, dvojkabina (1+1+4). Vozidlo v provedení DA bude vybaveno přenosnou hasičskou stříkačkou a v provedení RZA vysokotlakým hasicím zařízením VHZ RAPID 23/50, případně VHZ RAPID 70/40, včetně nádržema na vodu a pěnidlo. Nadstavba je vyrobená z ocelových a hliníkových profilů polepených hliníkovým plechem. Užitečná hmotnost kg. Celková hmotnost kg. 01 Zásahové automobily, kontejnery a přívěsy 3

4 01 Zásahové automobily, kontejnery a přívěsy Lehký dopravní automobil pro přepravu osob, výstroje a výzbroje na podvozku FIAT DUCATO MAXI typ 3,5-3,0 JTD/4x2 (ČSN-EN : L /40-1), s motorem o výkonu 115 kw / 157 HP a dvojkabinou (1+1+4). Vozidlo je vybaveno požární stříkačkou nebo vysokotlakým hasicím agregátem VHZ RAPID 23/50, nádrži na vodu do 300 l, nádrži na pěnidlo, vysokotlakým navijákem s hadicí DN 25/25 m, výsuvným stožárem 2 x 500 W, elektrocentrálou 2,2 kw atd. Užitečná hmotnost vyšší než kg. Celková hmotnost kg DA IVECO DAILY 65C17D s nádrži na vodu a s vysokotlakým zařízením pro rychlý zásah Dopravní automobil DA (RZA) na podvozku IVECO DAILY 65C1D s pohonem 4x2, motor vznětový 4válec o obsahu 2.998ccm, max. výkon 125 kw (170 HP). Kabina 1+1+4, max. celková hmotnost kg, užitečné zatížení kg. Nadstavba z hliníkových profilů a plechů, úložné prostory Nádrž na vodu o obsahu 1000 l, nádrž na pěnidlo (2x40 l), zařízení pro první zásah UDOR KAPPA 125 litrů/ 40 bar s pohonem od motoru, nebo VHZ RAPID 150/40 (150 l/min. při tlaku 40 bar), průtočný naviják s 60 m vysokotl. hadice, předepsaná výstroj a výzbroj dle platné legislativy. Požární stříkačka, elektrocentrála a nosič dýchacích přístrojů na výsuvných platech. Celkové rozměry (dxšxv) 7000 x 2250 x 2600 mm DA 8 (12,16) IVECO TURBO DAILY 50C15 DOUBLE CABINE E s nádrži na vodu a s vysokotlakým zařízením pro rychlý zásah VHS RAPID 70/40 Dopravní automobil DA 8 (12,16) na podvozku IVECO Daily 50C15 DOUBLE CABINE E s pohonem 4x2, motor vznětový 4válec s výkonem 107 kw, kabina (1+2+4), max. celková hmotnost kg, užitečné zatížení kg. Požární nadstavba z hliníkových profilů a plechů, 5 úložných skříněk-prostor (2+2+1), pochůzná střecha s přístupovým žebříkem, úložná hliníková skříň s otevíratelným víkem a 4dílným nastavovacím žebříkem uloženy ve speciálních držácích. Přenosná pož. stříkačka PS-8 (PS-12,PS-16) umístěna v zadní skříni, polypropylenová nádrž na vodu až do 1000 l, 2 nádrže na pěnidlo (2x40 l), vysokotlaké hasicí zařízení pro provedení prvního hasebního zásahu VHZ RAPID 70/40 (70 l/min. při tlaku 40 bar) s průtočným navijákem a předepsanou výstrojí a výzbrojí splňující podmínky platné legislativy. Dále je nadstavba vybavena elektrocentrálou s výkonem 2200 kw, teleskopickým výsuvným osvětlovacím stožárem s dostupnou výškou 4,5 m (2x500 W), přední ochranný rám s el. navijákem (3,5 t) CAS 15 KOSATKA na podvozku GAZ VALDAJ AMC 4x2 (ČSN-EN : L-1-R) se vznětovým přeplňovaným motorem IVECO F1 VGT o výkonu 128 kw, 6stupňovou mechanickou převodovku IVECO ZF-Ecolite. Kabina ve 3 variantách: Dlouhá 3dveřová kabina 1+5, dlouhá 4dveřová kabina 1+5, dlouhá Maxi 1+5 s integrovanými držáky dýchacích přístrojů v opěradlech sedadel. Požární nadstavba je vybavena l nádrží na vodu a 200 l nádrží na pěnidlo. Kombinované požární čerpadlo PH 40/100 o jmenovitém výkonu l/min. při tlaku 1,0 MPa a 100 l/min. při tlaku 0,4 MPa. Rozměry (dxšxv) x x mm, počet míst 1+5 (1+6), počet dveří 3 (4). Celková hmotnost kg. Dodatečně lze vozidlo vybavit tažným zařízením, vyprošťovacím lanovým navijákem, zařízením pro rychlý zásah apod CAS-10 alternativně RZA, DA na podvozku IVECO TURBO DAILY 65C15 (ČSN-EN 1846: L /1000-1). Motor s výkonem 107 kw/145 HP, kabina 4dveřová 1+2+4, kombinované čerpadlo VATEROUS CPK2 s jmenovitým výkonem 1060 l/min. při tlaku 10 bar a 200 l/min. při tlaku 28 bar, s nádrží na vodu o objemu l vody (v provedení RZA 1000 l), nádrží na pěnidlo o max.objemu 100 l, průtočným vysokotlakým navijákem s ručním nebo elektrickým navíjením vysokotlaké hadice DN 25/60 m. Další výstroj a výzbroj: výsuvný osvětlovací stožár ( 4,5 m), elektrocentrála 2,2 kw, přední ochranný rám s lanovým navijákem 3,5 tun, atd. Celková hmotnost kg CAS-10 alternativně RZA, DA na podvozku MITSUBISCHI CANTER (Fuso) 4x2 (ČSN-EN 1846: L /1000-1). Motor s výkonem 107 kw/143 HP, kabina 4dveřová 1+1+4, kombinované čerpadlo VATEROUS CPK-2 s jmenovitým výkonem 1060 l/min. při tlaku 10 bar a 200 l/ min. při tlaku 28 bar, s kompozitní nádrží na vodu o objemu l vody (v provedení RZA 1000 l), nádrží na pěnidlo o max. objemu 150 l, průtočným vysokotlakým navijákem s ručním nebo elektrickým navíjením vysokotlaké hadice DN 25/60 m, výsuvným osvětlovací stožárem (4,5 m), elektrocentrálou 2,2 kw, přední ochranný rám s lanovým navijákem (3,5 t). Rozměry: délka 7560 mm, šířka 2130 mm, výška nejméně 2200 mm. Celková přípustná hmotnost kg. Užitečné zatížení kg. Cisternové automobilové stříkačky CAS (hmotnostní třída M a S) Cisternové automobilové stříkačky CAS hmotnostní třída L (celková hmotnost 2,0-7,5 t)

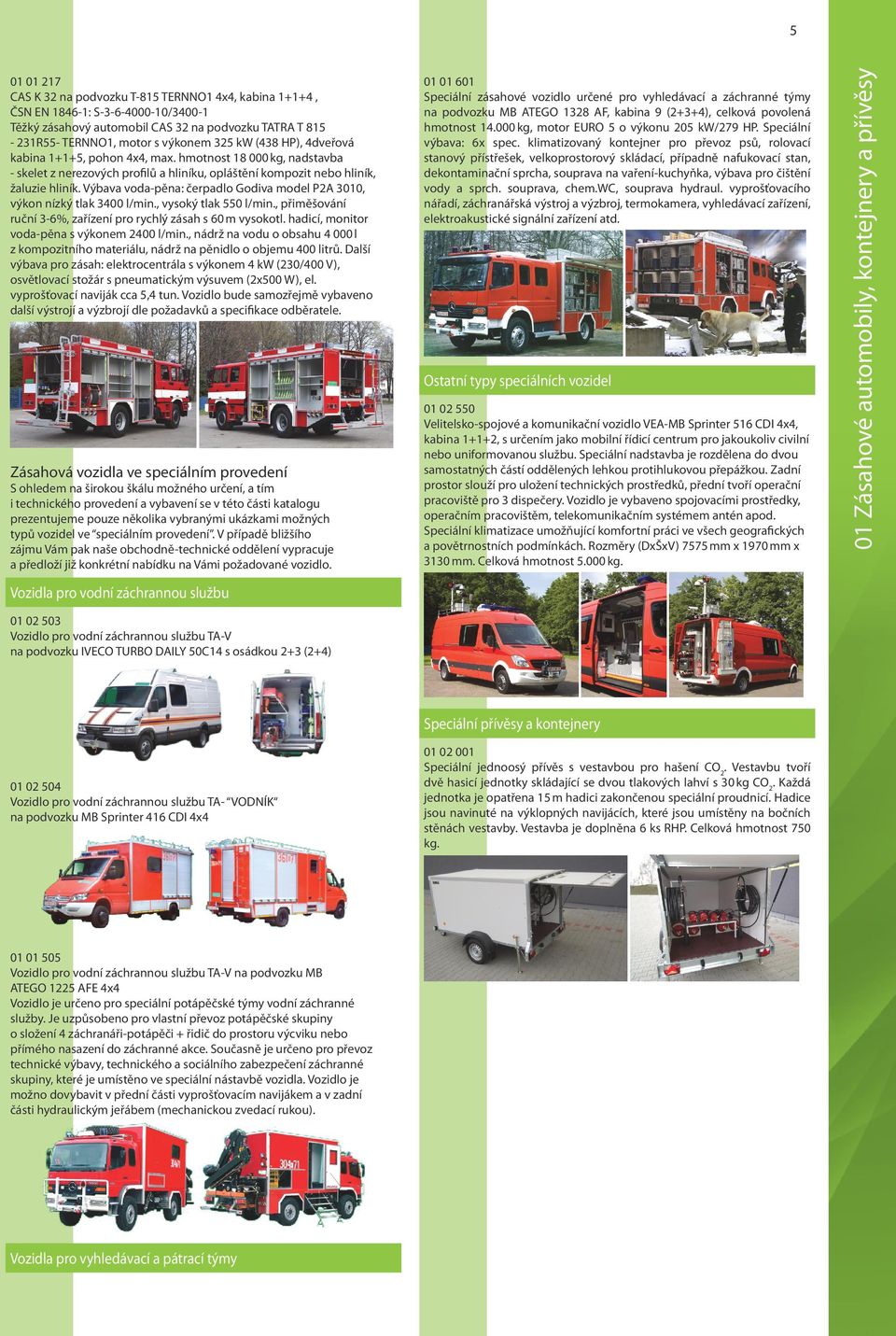

5 CAS K 32 na podvozku T-815 TERNNO1 4x4, kabina 1+1+4, ČSN EN : S / Těžký zásahový automobil CAS 32 na podvozku TATRA T R55- TERNNO1, motor s výkonem 325 kw (438 HP), 4dveřová kabina 1+1+5, pohon 4x4, max. hmotnost kg, nadstavba - skelet z nerezových profilů a hliníku, opláštění kompozit nebo hliník, žaluzie hliník. Výbava voda-pěna: čerpadlo Godiva model P2A 3010, výkon nízký tlak 3400 l/min., vysoký tlak 550 l/min., přiměšování ruční 3-6%, zařízení pro rychlý zásah s 60 m vysokotl. hadicí, monitor voda-pěna s výkonem 2400 l/min., nádrž na vodu o obsahu l z kompozitního materiálu, nádrž na pěnidlo o objemu 400 litrů. Další výbava pro zásah: elektrocentrála s výkonem 4 kw (230/400 V), osvětlovací stožár s pneumatickým výsuvem (2x500 W), el. vyprošťovací naviják cca 5,4 tun. Vozidlo bude samozřejmě vybaveno další výstrojí a výzbrojí dle požadavků a specifikace odběratele Speciální zásahové vozidlo určené pro vyhledávací a záchranné týmy na podvozku MB ATEGO 1328 AF, kabina 9 (2+3+4), celková povolená hmotnost kg, motor EURO 5 o výkonu 205 kw/279 HP. Speciální výbava: 6x spec. klimatizovaný kontejner pro převoz psů, rolovací stanový přístřešek, velkoprostorový skládací, případně nafukovací stan, dekontaminační sprcha, souprava na vaření-kuchyňka, výbava pro čištění vody a sprch. souprava, chem.wc, souprava hydraul. vyprošťovacího nářadí, záchranářská výstroj a výzbroj, termokamera, vyhledávací zařízení, elektroakustické signální zařízení atd. Ostatní typy speciálních vozidel Zásahová vozidla ve speciálním provedení S ohledem na širokou škálu možného určení, a tím i technického provedení a vybavení se v této části katalogu prezentujeme pouze několika vybranými ukázkami možných typů vozidel ve speciálním provedení. V případě bližšího zájmu Vám pak naše obchodně-technické oddělení vypracuje a předloží již konkrétní nabídku na Vámi požadované vozidlo Velitelsko-spojové a komunikační vozidlo VEA-MB Sprinter 516 CDI 4x4, kabina 1+1+2, s určením jako mobilní řídicí centrum pro jakoukoliv civilní nebo uniformovanou službu. Speciální nadstavba je rozdělena do dvou samostatných částí oddělených lehkou protihlukovou přepážkou. Zadní prostor slouží pro uložení technických prostředků, přední tvoří operační pracoviště pro 3 dispečery. Vozidlo je vybaveno spojovacími prostředky, operačním pracovištěm, telekomunikačním systémem antén apod. Speciální klimatizace umožňující komfortní práci ve všech geografických a povětrnostních podmínkách. Rozměry (DxŠxV) 7575 mm x 1970 mm x 3130 mm. Celková hmotnost kg. Vozidla pro vodní záchrannou službu Vozidlo pro vodní záchrannou službu TA-V na podvozku IVECO TURBO DAILY 50C14 s osádkou 2+3 (2+4) Speciální přívěsy a kontejnery Vozidlo pro vodní záchrannou službu TA- VODNÍK na podvozku MB Sprinter 416 CDI 4x Vozidlo pro vodní záchrannou službu TA-V na podvozku MB ATEGO 1225 AFE 4x4 Vozidlo je určeno pro speciální potápěčské týmy vodní záchranné služby. Je uzpůsobeno pro vlastní převoz potápěčské skupiny o složení 4 záchranáři-potápěči + řidič do prostoru výcviku nebo přímého nasazení do záchranné akce. Současně je určeno pro převoz technické výbavy, technického a sociálního zabezpečení záchranné skupiny, které je umístěno ve speciální nástavbě vozidla. Vozidlo je možno dovybavit v přední části vyprošťovacím navijákem a v zadní části hydraulickým jeřábem (mechanickou zvedací rukou). Vozidla pro vyhledávací a pátrací týmy Speciální jednoosý přívěs s vestavbou pro hašení CO2. Vestavbu tvoří dvě hasicí jednotky skládající se dvou tlakových lahví s 30 kg CO2. Každá jednotka je opatřena 15 m hadici zakončenou speciální proudnicí. Hadice jsou navinuté na výklopných navijácích, které jsou umístěny na bočních stěnách vestavby. Vestavba je doplněna 6 ks RHP. Celková hmotnost 750 kg. 01 Zásahové automobily, kontejnery a přívěsy 5

6 6 01 Zásahové automobily, kontejnery a přívěsy Multifunkční hasební přívěs s nádrží na vodu a výbavou pro první zásah Multifunkční hasební přívěs lze podle provedení a vybavení využít pro provádění prvotních hasebních prací, záchranných operací, čerpání vody, dopravu předem vyspecifikovaných technických prostředků atd. V provedení s nádrží na vodu, případně i s nádrží na pěnidlo a s vysokotlakým hasicím agregátem může bezesporu přispět k výraznému zvýšení akceschopnosti požárních jednotek vybavených doposavad pouze dopravními automobily Speciální přívěs pro dekontaminaci ECOSYS Speciální dvounápravový přívěs určený pro převoz technického vybavení pro stavbu dekontaminačního pracoviště, případně i pro likvidaci ekologických a chemických událostí. Vestavba do přívěsu je ryze variabilní a bude upravená podle typu a druhů blíže vyspecifikované výbavy budoucím odběratelem. Přívěs je opatřen dvěmi odklopnými bočnicemi, které se zvedají pomoí plynových vzpěr a po vyzvednutí vytvářejí okolo přívěsu přístřešek proti špatným povětrnostním podmínkám. Hmotnost přívěsu bez výstroje a výzbroje 500 kg. Užitečná hmotnost 1200 kg, celková hmotnost max kg Speciální kontejner určený k přepravě osobních ochranných prostředků: 500 ks ochranných oděvů, 500 ks párů holínek, 500 ks ochr. masek, 500 párů rukavic a 2000 ks ochranných filtrů uložených ve 120 přepravkách o rozměru 800 x 600 x 325 mm. Rozměry (DxŠxV) x x mm, barva červená RAL Univerzální kontejnerový nosič s celkovou hmotností do 10 tun určený k přepravě speciálních technických prostředků využívaných pro likvidaci specifických negativních událostí jako jsou např. chemické a ekologické havárie, speciální práce na vodě a při povodních, zajišťování náhradních energetických zdrojů při výpadcích el.energie, včetně zajištění osvětlení míst událostí při velkých hromadných nehodách nebo pro zajištění velitelsko-štábního zázemí pro řídicí pracovníky atd. Kontejner je navržený tak, že základní konstrukce kontejneru zůstává stejná s tím, že se mění pouze jeho obsah a vnitřní uspořádání podle předem dohodnutých podmínek s odběratelem. Níže presentované vyobrazení bylo navrženo pro teleskopický nosič kontejneru s pracovním výkonem 4,9 tun na podvozku AVIA D90N s celkovou hmotností 9 tun Kontejner pro převoz a stavbu 500 m protipovodňových zábran Ju-ZA Speciál PVC/PE 80 Kontejner speciálně upraven pro převoz a stavbu 500 metrů mobilních protipovodňových bariér plněných vodou JU-ZA SPECIÁL 80 (záplavová výška 80 cm), včetně kompletního technického zabezpečení k jejich plnění, stabilizaci, utěsňování, vypouštění a následné kompletace pro další použití. V kontejneru je uloženo: 40 ks 10 ks a 5 ks 20metrových bariér, 500 ks speciálních pytlů pro plnění pískem, mini-pytlovací zařízení MONO 109, zásobník na 1,5 t písku (cca 40 pytlů), 2 ks plovoucích čerpadel KATARAMO (výkon l/min.), elektrocentrála (2,8 kw), výsuvný teleskopický osvětlovací stožár s výsuvnou výškou do 6 m, osvětlovací balon POWERMOON, 6 párů ochranných kalhot do vody, 6 ks suchých pracovních obleků, ženijní nářadí (lopaty, krumpáče), pomocná záchytná lana, záchranný kruh, pracovní vor KONTIKY 460, lodní motor s výkonem do 6 HP, 10 ks hadic C-52 / 20 m, 3 ks hadic B-75, rozdělovač B-C-C, 2 skříňky na příslušenství. Parametry: délka 6 580, šířka 2 550, výška mm. Hmotnost kg. Speciální vestavby a úpravy Speciální přestavba vozidla DA-12 AVIA na zásahové vozidlo typu RZA spočívající především v provedení zástavby nádrže na vodu o objemu l vody a hasicího zařízení ( vysokotlaké čerpadlo HONDA WH 500 l/ min. s max. tlakem 5 bar, vysokotlaké čerpadlo MSHP 300 l/min. s max. tlakem 8 bar, vysokotlaké hasicí zařízení VHZ RAPID 23/50 RS (ruční start) nebo VHZ RAPID 23/50 ERS (el. start), oba s výkonem 23 l/min. při tlaku 50 bar). Při přestavbě je nutno počítat s dalšími vyvolanými úpravami, jako je např. úprava prostoru pro požární stříkačku, s přestavbou bočních úložných skříněk s výstroji a výzbroji apod. Výsledkem přestavby je dopravní automobil umožňující provést požární jednotce rychlý zásah vodou, případně pěnou.

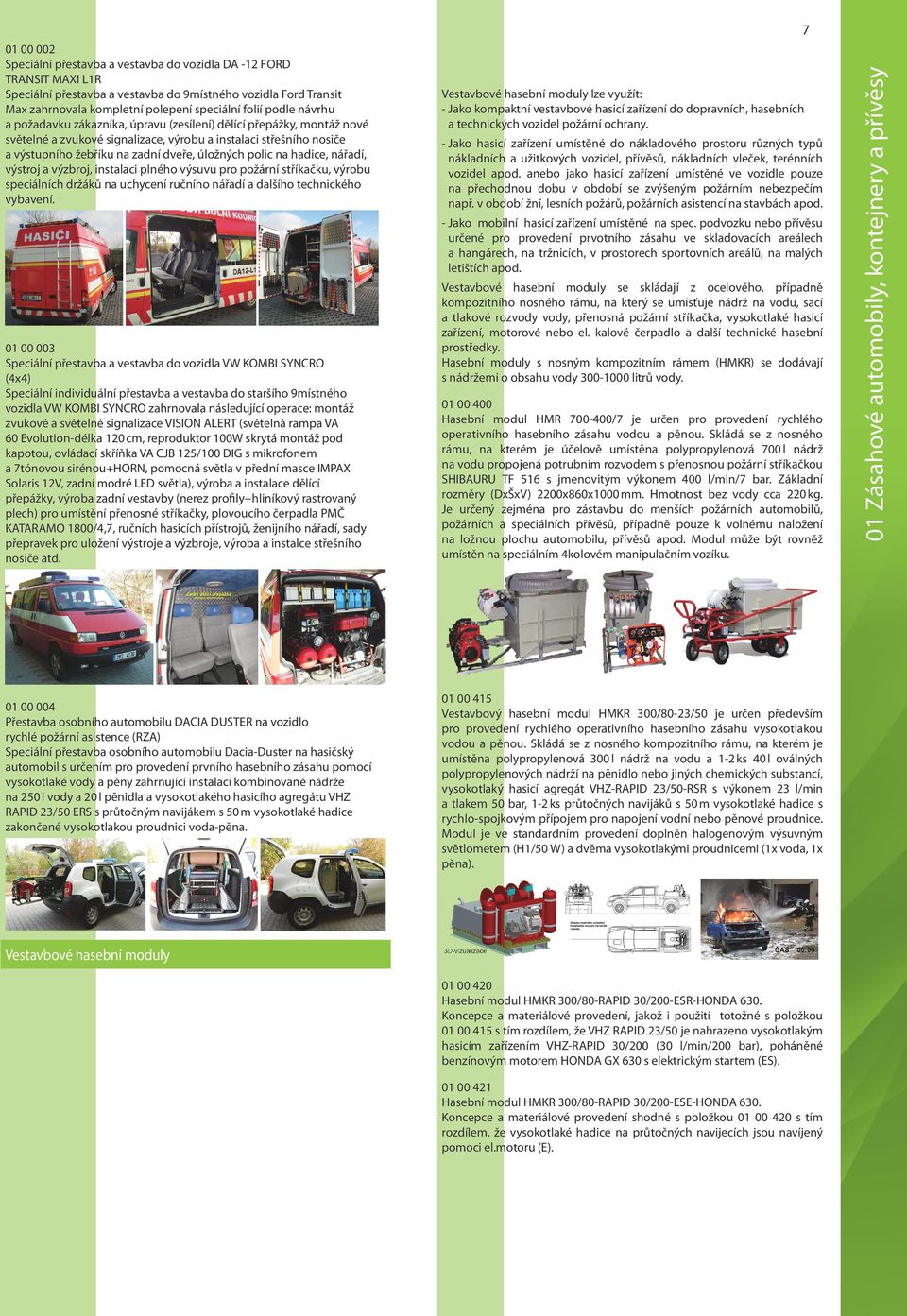

7 Speciální přestavba a vestavba do vozidla DA -12 FORD TRANSIT MAXI L1R Speciální přestavba a vestavba do 9místného vozidla Ford Transit Max zahrnovala kompletní polepení speciální folií podle návrhu a požadavku zákazníka, úpravu (zesílení) dělící přepážky, montáž nové světelné a zvukové signalizace, výrobu a instalaci střešního nosiče a výstupního žebříku na zadní dveře, úložných polic na hadice, nářadí, výstroj a výzbroj, instalaci plného výsuvu pro požární stříkačku, výrobu speciálních držáků na uchycení ručního nářadí a dalšího technického vybavení Speciální přestavba a vestavba do vozidla VW KOMBI SYNCRO (4x4) Speciální individuální přestavba a vestavba do staršího 9místného vozidla VW KOMBI SYNCRO zahrnovala následující operace: montáž zvukové a světelné signalizace VISION ALERT (světelná rampa VA 60 Evolution-délka 120 cm, reproduktor 100W skrytá montáž pod kapotou, ovládací skříňka VA CJB 125/100 DIG s mikrofonem a 7tónovou sirénou+horn, pomocná světla v přední masce IMPAX Solaris 12V, zadní modré LED světla), výroba a instalace dělící přepážky, výroba zadní vestavby (nerez profily+hliníkový rastrovaný plech) pro umístění přenosné stříkačky, plovoucího čerpadla PMČ KATARAMO 1800/4,7, ručních hasicích přístrojů, ženijního nářadí, sady přepravek pro uložení výstroje a výzbroje, výroba a instalce střešního nosiče atd. Vestavbové hasební moduly lze využít: - Jako kompaktní vestavbové hasicí zařízení do dopravních, hasebních a technických vozidel požární ochrany. - Jako hasicí zařízení umístěné do nákladového prostoru různých typů nákladních a užitkových vozidel, přívěsů, nákladních vleček, terénních vozidel apod. anebo jako hasicí zařízení umístěné ve vozidle pouze na přechodnou dobu v období se zvýšeným požárním nebezpečím např. v období žní, lesních požárů, požárních asistencí na stavbách apod. - Jako mobilní hasicí zařízení umístěné na spec. podvozku nebo přívěsu určené pro provedení prvotního zásahu ve skladovacích areálech a hangárech, na tržnicích, v prostorech sportovních areálů, na malých letištích apod. Vestavbové hasební moduly se skládají z ocelového, případně kompozitního nosného rámu, na který se umisťuje nádrž na vodu, sací a tlakové rozvody vody, přenosná požární stříkačka, vysokotlaké hasicí zařízení, motorové nebo el. kalové čerpadlo a další technické hasební prostředky. Hasební moduly s nosným kompozitním rámem (HMKR) se dodávají s nádržemi o obsahu vody litrů vody Hasební modul HMR /7 je určen pro provedení rychlého operativního hasebního zásahu vodou a pěnou. Skládá se z nosného rámu, na kterém je účelově umístěna polypropylenová 700 l nádrž na vodu propojená potrubním rozvodem s přenosnou požární stříkačkou SHIBAURU TF 516 s jmenovitým výkonem 400 l/min/7 bar. Základní rozměry (DxŠxV) 2200x860x1000 mm. Hmotnost bez vody cca 220 kg. Je určený zejména pro zástavbu do menších požárních automobilů, požárních a speciálních přívěsů, případně pouze k volnému naložení na ložnou plochu automobilu, přívěsů apod. Modul může být rovněž umístěn na speciálním 4kolovém manipulačním vozíku Zásahové automobily, kontejnery a přívěsy Přestavba osobního automobilu DACIA DUSTER na vozidlo rychlé požární asistence (RZA) Speciální přestavba osobního automobilu Dacia-Duster na hasičský automobil s určením pro provedení prvního hasebního zásahu pomocí vysokotlaké vody a pěny zahrnující instalaci kombinované nádrže na 250 l vody a 20 l pěnidla a vysokotlakého hasicího agregátu VHZ RAPID 23/50 ERS s průtočným navijákem s 50 m vysokotlaké hadice zakončené vysokotlakou proudnici voda-pěna Vestavbový hasební modul HMKR 300/80-23/50 je určen především pro provedení rychlého operativního hasebního zásahu vysokotlakou vodou a pěnou. Skládá se z nosného kompozitního rámu, na kterém je umístěna polypropylenová 300 l nádrž na vodu a 1-2 ks 40 l oválných polypropylenových nádrží na pěnidlo nebo jiných chemických substancí, vysokotlaký hasicí agregát VHZ-RAPID 23/50-RSR s výkonem 23 l/min a tlakem 50 bar, 1-2 ks průtočných navijáků s 50 m vysokotlaké hadice s rychlo-spojkovým přípojem pro napojení vodní nebo pěnové proudnice. Modul je ve standardním provedení doplněn halogenovým výsuvným světlometem (H1/50 W) a dvěma vysokotlakými proudnicemi (1x voda, 1x pěna). Vestavbové hasební moduly Hasební modul HMKR 300/80-RAPID 30/200-ESR-HONDA 630. Koncepce a materiálové provedení, jakož i použití totožné s položkou s tím rozdílem, že VHZ RAPID 23/50 je nahrazeno vysokotlakým hasicím zařízením VHZ-RAPID 30/200 (30 l/min/200 bar), poháněné benzínovým motorem HONDA GX 630 s elektrickým startem (ES) Hasební modul HMKR 300/80-RAPID 30/200-ESE-HONDA 630. Koncepce a materiálové provedení shodné s položkou s tím rozdílem, že vysokotlaké hadice na průtočných navijecích jsou navíjený pomoci el.motoru (E).

8 8 01 Zásahové automobily, kontejnery a přívěsy Hasební modul HMKR 300/80-RAPID 30/200-ESR-LOMBARDINY 25 LD 425. Koncepce a materiálové provedení shodné s položkou s tím rozdílem, že vysokotlaké hasicí zařízení je poháněno dieslovým motorem LOMBARDINY Hasební modul HMKE 300/80-RAPID 30/200-ESE-LOMBARDINY 25 LD 425. Koncepce a materiálové provedení shodné s položkou s tím rozdílem, že vysokotlaké hadice jsou navíjený pomoci el.motoru. Speciální vestavbové nádrže Vestavbové nádrže z polypropylenu se vyrábějí přesně na míru podle požadavku budoucího použití. Standardně jsou opatřeny vlnolamy, vypouštěcí a napouštěcí armaturou, stavoznakem, přepadovým a odvodňovacím potrubím, inspekčním a čistícím víkem. Na výrobu se používá Polypropylen. Polypropylen je velmi lehký materiál. Jeho objemovou hmotnost je 2 krát menší než u hliníku a 8 krát menší než u nerezové oceli. Nádrže z polypropylenu mají následující vlastnosti: - Nízká tepelná vodivost (blízké tepelné vodivosti dřeva). To je důležité zejména v zimních podmínkách. Polypropylen působí jako izolace, čímž pomáhá chránit vodu před expozicí nízkých teplot a současně eliminuje používání přídavného vyhřívání. - Vysokou chemickou odolnost proti korozi, zvláště vůči kyselinám a solím, které nezpůsobují žádné změny v materiálu. - Od nerezových nádrží se liší lepší dynamickou pevností. Toho je dosaženo průřezem nádrže a velkým počtem výztuh. Rovněž se vyznačují vysokou houževnatostí. - Nádrže nevyžadují čištění. Vznikající sraženiny a nečistoty se na stěnách a dně neuchycují a jsou snadno omyvatelné vodou. - Životnost nádrží z polypropylenu je nejméně 50 let Vestavbová polypropylenová nádrž PPN 100 o objemu 100 litrů Technické a technologické provedení shodné s nádrží PPN 400 ( ). Síla stěny 10 mm. Hmotnost cca 40 kg. Vestavbové prvky a příslušenství Koš na hadice (nosič) pro uložení hadic C-52 sklopný Nosič je vyroben z lehkých hliníkových profilů vytvářejících kompaktní rám. Pro snadné přenášení je v horní části je opatřen madlem. Hadice se do nosiče ukládá ve složeném harmonikovém stavu. Je určen pro uložení 3 ks hadic C-52 o délce 15 m. Rozměr (dxšxv) 870x115x520 mm, hmotnost cca 4 kg Koš na hadice (nosič) pro uložení hadic B-75 Materiálové a účelové provedení je shodné s položkou Nosič je určen pro uložení 2 ks 20 m hadic B-75. Rozměr (dxšxv) 870x145x520 mm. Hmotnost cca 4,5 kg Koš na hadice (nosič) pro uložení hadic C-52 se sklopnou bočnicí Materiálové a účelové provedení je shodné s položkou Jedna strana bočnice je sklopná, což umožňuje rychlou výměnu hadice v nosiči. Slouží k uložení 3 ks 15 m hadic C-52. Rozměr (dxšxv) 870x115x520 mm, hmotnost cca 4 kg Integrovaná opěrka pro uložení dýchacích přístrojů STANDA Je určena pro všechny typy přístrojů a velikosti tlakových lahví. Pro snadné a rychlé uvolnění přístroje z opěrky je k dispozici mechanismus s plynovým pístem ovládající se pákou. V případě absence dýchacího přístroje je opěradlo pro pohodlné a bezpečné sezení na bočních stranách a opěrce hlavy opatřeno polstrováním. Opěradlo s integrovaným držákem splňuje požadavky normy EN Základní technická data (vxšxh) 670x340x200 mm. Hmotnost 5,5 kg. Požární automobilová čerpadla Vestavbová polypropylenová nádrž PPN 400 o objemu 400 l. Nádrž je opatřena spodní výztuhou (montážním lemem), vlnolamem, revizním víkem, vodoznakem a technologickými vstupy a výstupy. Je vyrobena z polypropylenu formou technologického svařování, síla stěny 15 mm. Technologické prvky (PP), případně ventily jsou pak do nádrže vevařené nebo našroubované. Rozměry a umístění jednotlivých technologických prvků je variabilní a řídí se konečnými požadavky budoucího uživatele. Hmotnost nádrže cca 110 kg Vestavbová polypropylenová nádrž PPN 230 o objemu 230 litrů Technické a technologické provedení shodné s nádrží PPN 400 ( ). Hmotnost cca 70 kg Požární automobilové čerpadlo AU 24/10, kompletní provedení Je konstruováno jako 1stupňové ostředivé horizontální čerpadlo s výkonem: Q=2800 l/min (0,8MPa, Hgs 1,5m), Q=1400 l/min (0,8MPa, Hgs 7,5 m), Q=2400 l/min (1,0MPa, Hgs 1,5 m), Q=1200 l/min (1,0MPa, Hgs 7,5m), Q max=2900 l/min, Hmax=1,14 MPa. Výstup: 4xB75, Vstup: 2xA110mm. Hmotnost čerpadla: 44,5 kg, celková hmotnost 88 kg Požární vysokotlaké automobilové čerpadlo AW 24/10-4/40, kompletní provedení Základ čerpadla tvoří čerpadlo AU 24/10, které je doplněno vysokotlakým stupněm. Oběžná kola jsou umístěna na společné hřídeli a tvoří kompaktní integrovaný celek. Výkon v nízkotlakém provozu odpovídá parametrům čepadla AU 24/10 (2400 l min/1,0 MPa). Výkon vysokotlaké části čerpadla 400 l min/4,0 MPa. Celková hmotnost 116 kg. Dodávku tvoří: nízkotlaké čerpadlo, sací kolektor, vysokotlaké čerpadlo, vakuovací čerpadlo (vývěva), tlakový rozvod vody s přírubami pro napojení výtlačného potrubí, propojovací vysokotlaké hadice a ovládací panel Požární automobilové čerpadlo AU 16/8 Čerpadlo je konstruováno jako jednostupňové horizontální čerpadlo s osovým vstupem a radiálním výstupem. Sací strana je opatřena koncovkou A110. Výstup je osazen výtlačným kolektorem se dvěma vřetenovými ventily s koncovkami B-75 s další možností připojení monitoru nebo průtočného navijáku. Jmenovitý výkon 1600 l min/0,8 MPa při Hgs=1,5 m. Celková hmotnost 72 kg.

9 Kombinované požární čerpadlo AW 16/8-4/40 Čerpadlo je konstruované jako vícestupňové horizontální čerpadlo s osovým vstupem a radiálním výstupem. Sací strana (A110) je opatřena sacím kolektorem pro napojení sacího vedení. Výstup je osazen výtlačným kolektorem pro napojení výtlačného rozvodu, monitoru a průtočného navijáku. Výkon 1600 l min/0,8 MPa při Hgs=1,5 m. Výkon vysokého tlaku 400 l min/4 MPa. Celková hmotnost 100 kg Kombinované požární čerpadlo Model TO 3000 typ / Čerpadlo je konstruováno jako vícestupňové horizontální čerpadlo. Nízkotlakou část tvoří odstředivé čerpadlo s jmenovitým výkonem 2000 l min/1,5 MPa, vysokotlakou část tvoří obvodové čerpadlo s výkonem 250 l min/4,0 MPa. Sací strana je opatřena třícestným ventilem (G 4 1/2 ) 2x vstup G4 1/2 a přírubou DN 125 pro přívod vody z nádrže. Výstup je osazen 4 ventily s koncovkami B75 a pneumatickým ventilem G 1 1/4 (24 V DS) pro připojení vysokého tlaku. Vakuovací zařízení VACUOMAT s automatickým odpojením. Přiměšovací zařízení model PV 100. Hmotnost 75 kg Kombinované požární čerpadlo model TO 3000 typ / Čerpadlo je konstruováno jako vícestupňové horizontální čerpadlo. Nízkotlaká část s výkonem 3000 l min/1,0 MPa, vysokotlaká část s výkonem 250 l min/4,0 MPa. Sací strana je opatřena třícestným ventilem (G 4 1/2 ) 2x vstup G4 1/2 a přírubou DN 125 pro přívod vody z nádrže. Výstup se 4 ventily s koncovkami B-75 a pneumatickým ventilem G1 1/4 pro připojení vysokého tlaku. Vakuovací zařízení VACUOMA T s automatickým odpojením. Přiměšovací zařízení PV 100. Hmotnost 75 kg. 01 Zásahové automobily, kontejnery a přívěsy Kombinované požární čerpadlo Model TO 4000 typ / Čerpadlo je konstruováno jako vícestupňové horizontální čerpadlo. Nízkotlakou část tvoří odstředivé čerpadlo s výkonem 4000 l min/1,0 MPa (materiál Al), vysokotlakou část tvoří obvodové čerpadlo s výkonem 250 l min/4,0 MPa (nerezová ocel, bronz). Sací strana je opatřena třícestným ventil (G 4 1/2 ) 2x vstup G4 1/2 a přírubou DN 125 pro přívod vodu z nádrže. Výstup je osazen 4 ventily G45L s koncovkami B75 a pneumatickým ventilem G1 1/4 (24 V DS) pro připojení vysokého tlaku. Vakuovací zařízení VACUOMAT s automatickým odpojením. Přiměšovací zařízení PV 100.
