1 Samoinstalační balíček CenTrio Wifi Router TP-Lik TL-WR 741ND verze 1.1

2

3 Samoinstalační balíček CenTrio Wifi Router TP-Lik TL-WR 741 ND Obsah: Úvod a obsah balení... strana 2 Schéma zapojení samostatného internetu. strana 3 Schéma zapojení internetu a 1 2 TV. strana 4-5 Schéma zapojení internetu a 1 3 TV. strana 6 Schéma zapojení internetu a 1 4 TV... strana 7 Zapojení telefonu... strana 8-9 Připojení k Wi-Fi přes Windows 7... strana Připojení k Wi-Fi přes Android... strana Řešení problémů.... strana Kontakt pro reklamace. strana 17 Důležité informace: Adresa pro přístup do routeru: Jméno: centrioadmin Heslo: ConfZarWifi199 Heslo pro WiFi naleznete na lepícím štítku, který je přiložen v obalu chránící router. Upozornění: V případě resetu zařízení do továrního nastavení dojde k vymazání výše uvedených údajů. Tovární údaje naleznete v manuálu od výrobce zařízení, který je přiložen v krabici od zařízení. V takovém případě však nemůžeme ručit za správnou a bezpečnou funkčnost zařízení. 1

4 Úvod Vážený zákazníku, blahopřejme Vám ke koupi samoinstalačního balíčku ke službám společnosti Centronet a.s. Uvnitř dodaného balení naleznete vše, co k instalaci potřebujete, tedy router, potřebnou kabeláž a podrobnou instalační příručku. Upozornění: Dodané zařízení je již plně přednastavené naším technikem. Není třeba ho jakkoliv konfigurovat nebo přenastavit. Přiložená původní příručka a CD od výrobce slouží pouze ke všeobecnému použití. Použití těchto materiálů běžným uživatelem může vést k nefunkčnosti internetového připojení. Krok 1 kontrola obsahu Pečlivě překontrolujte obsah balení. V případě chybějících položek nás prosím neprodleně kontaktujte. Adresu a kontakty naleznete na poslední straně tohoto manuálu. Router Adaptér UTP kabel Manuál + CD Štítek Krok 2 zapojení Zapojení routeru je opravdu jednoduché. Postupně vybalte ze samoinstalačního balíčku všechny komponenty a postupujte podle vyobrazených schémat. Během několika minut budete mít router zapojen. Upozornění 1: Před zapojením se prosím seznamte s bezpečnostními pokyny uvedenými v dokumentaci výrobce zařízení. Upozornění 2: Pro správnou funkci zařízení musí být Váš počítač vybaven síťovou kartou ethernet, případně adaptérem wifi. 2

5 Schéma zapojení samostatný internet Upozornění: Přívodní kabel patří vždy do zdířky označené nápisem WAN (zdířka označená modrou barvou). Stolní počítače a zařízení vyžadující připojení kabelem se vždy zapojují do tzv. LAN portů zdířky označené žlutou barvou. Důležité: V průběhu zapojení může dojít k situaci, kdy na ilustracích není vyobrazeno zařízení dříve dodané od společnosti Centronet. Je tomu tak z důvodu, že po instalaci Wi-Fi routeru již toto zařízení není pro provoz služby vyžadováno. Varování: Nikdy nepřipojujte trvale jakékoliv zařízení přes Wi-Fi a zároveň kabelem. Toto připojení vytvoří tzv. smyčku, která může mít negativní účinky na běh služeb. 3

6 Schéma zapojení internet a max. 2x TV 4

7 Důležité: Veškerá zařízení v majetku zákazníka, která vyžadují zapojení UTP kabelem, je nutno zapojit až za Wi-Fi router (VoIP brány třetích stran, PlayStation, X-Box, NAS, atd.). 5

8 Schéma zapojení internet a max. 3x TV 6

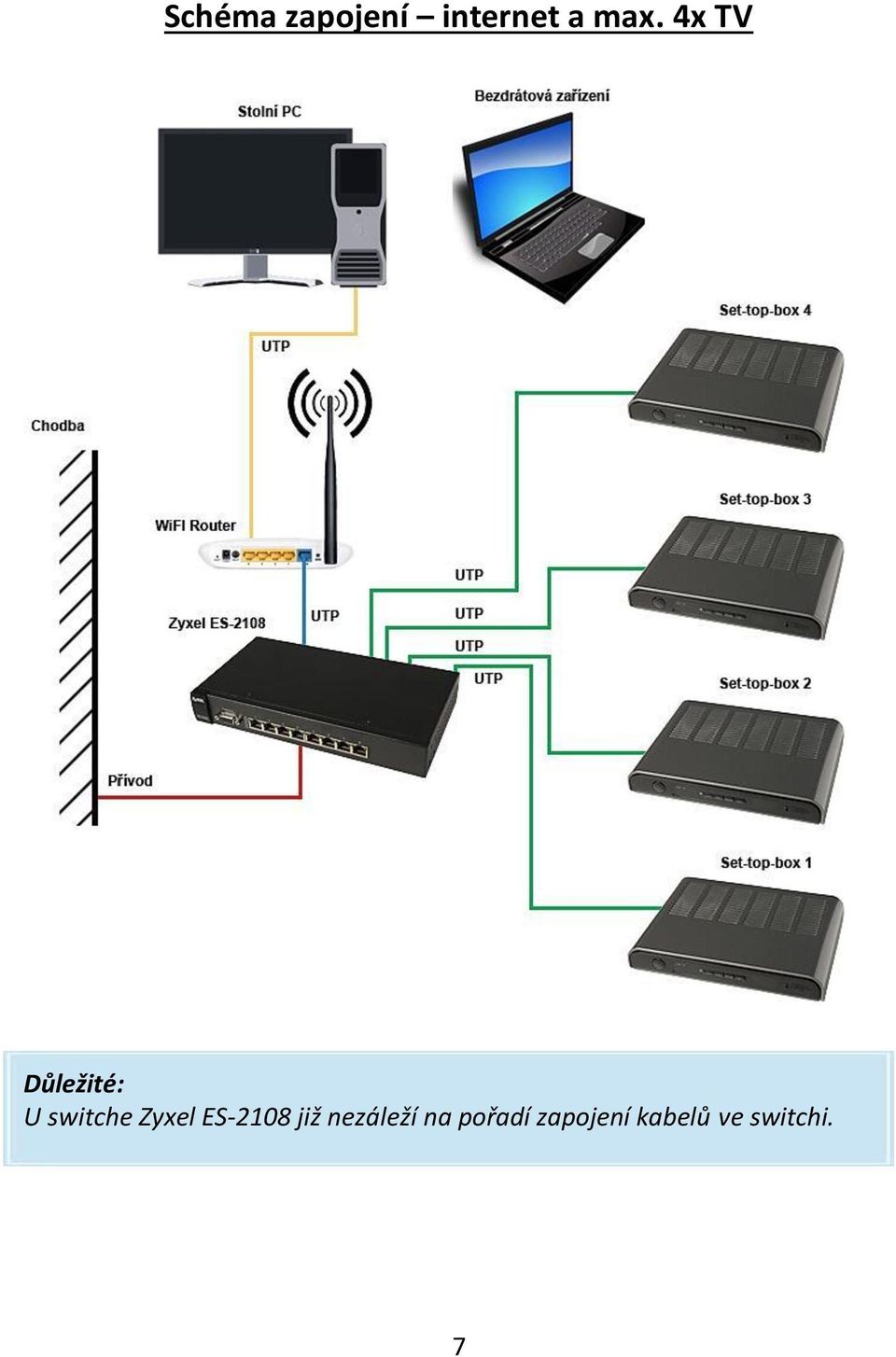

9 Schéma zapojení internet a max. 4x TV Důležité: U switche Zyxel ES-2108 již nezáleží na pořadí zapojení kabelů ve switchi. 7

10 Zapojení telefonu obecně Zapojení telefonu provedeme způsobem, kdy mezi dodaný switch (platí u všech typů) vložíme telefonní VoIP bránu Linksys SPA2102. Zapojení bude naprosto stejné, ať už máme 1, 2, 3 nebo 4 TV. Lišit se bude pouze použitý switch. Výjimku tvoří pouze kombinace internetu a samostatného telefonu. Protože u tohoto zapojení není vyžadován rozvodný switch. Dodaný router zapojte až za telefonní bránu, do zdířky označené jako Ethernet. Telefonní brána bude v takovém případě zapojená jako první člen. Zapojení tel. se switchem Zyxel ES-108 nebo Zyxel ES-2108 Důležité: Přívodní signál ze switche (nebo z chodby) jde vždy do zdířky označené jako INTERNET, U switche Zyxel ES-108 použijeme pro připojení tel. brány zdířky 1 5. V případě switche Zyxel ES-2108 můžeme použít libovolnou zdířku. 8

11 Zapojení telefonu se switchem Zyxel ES-315 Důležité: Přívodní signál ze switche jde vždy do zdířky označené jako INTERNET, obdoba zdířky WAN. Výstupní signál nalezneme ve zdířce ETHERNET, který slouží jako LAN port. U switche Zyxel ES-315 může dojít k situaci, kdy switch nemusí být osazen 3x set-top-boxem. V tomto případě není nutné zapojovat dodaný router přes tel. bránu. Zapojení bude následně vypadat jako u switche Zyxel ES-108/2108. Pro připojení VoIP brány můžete na switchi Zyxel ES-315 vybrat libovolnou zdířku, krom zdířky WAN, která slouží výhradně k připojení přívodního kabelu. zadní panel switche Zyxel ES-315 naleznete na straně 6. 9

12 Jak se připojit k Wi-Fi síti přes PC s Windows 7. Dodané zařízení je již plně přednastaveno. Není třeba ho jakkoliv konfigurovat. V praxi tedy stačí zařízení pouze připojit a wifi síť bude během okamžiku viditelná. K wifi sítí se lze připojit následujícím způsobem: Krok 1 - vyhledání Wi-Fi sítě V pravém dolním rohu obrazovky klikneme na ikonu seznamu wifi sítí. Ihned uvidíme seznam dostupných wifi sítí. Jméno vaší sítě je napsáno na štítku, který byl dodán s Wi-Fi routerem. Krok 2 - připojení k Wi-Fi síti Klikněte na text s názvem Vaší sítě. Následně Vám vyskočí dialog vyzývající k vložení hesla. Doporučujeme zaškrtnout položku Připojovat automaticky. Zařízení se pak automaticky připojí, uvidí-li vaši síť v dosahu. 10

13 Krok 3 - navázání spojení Po zadání hesla dojde k pokusu navázání spojení. Tento proces může několik minut trvat. Stává se, že během procesu vyskočí dotaz o umístění počítače v síti. Protože jste zapojeni přes plnohodnotný Wi-Fi router zvolte Domácí síť. Po dokončení procesu bude váš PC plně připojen k internetu. 11

14 Jak se připojit k Wi-Fi síti přes Android. Krok 1 Přes záložku Nastavení se dostaneme do hlavní nabídky stejnojmenné sekce, ve které jsou dostupná veškerá nastavení pro Vaše zařízení s OS Android. Menu Nastavení je dostupné z přehledu Vašich aplikací. Krok 2 Najdeme položku Bezdrátová připojení sítě a klepneme na záložku Wi-Fi. Máme-li Wi-Fi adaptér zapnutý, uvidíme seznam dostupných sítí. V seznamu nalezneme jméno vaší sítě a klepneme na ní. Krok 3 Dialogem budete vyzváni k zadání hesla pro připojení k síti. Zadáme tedy heslo a potvrdíme klepnutím na tlačítko Připojit. 12

15 Krok 4 Vaše zařízení Android je nyní plně připraveno pro příjem bezdrátového signálu. V případě, že ponecháte adaptér Wi-Fi zapnutý, Vaše zařízení se automaticky připojí k dané síti, bude-li ji mít v dosahu. 13

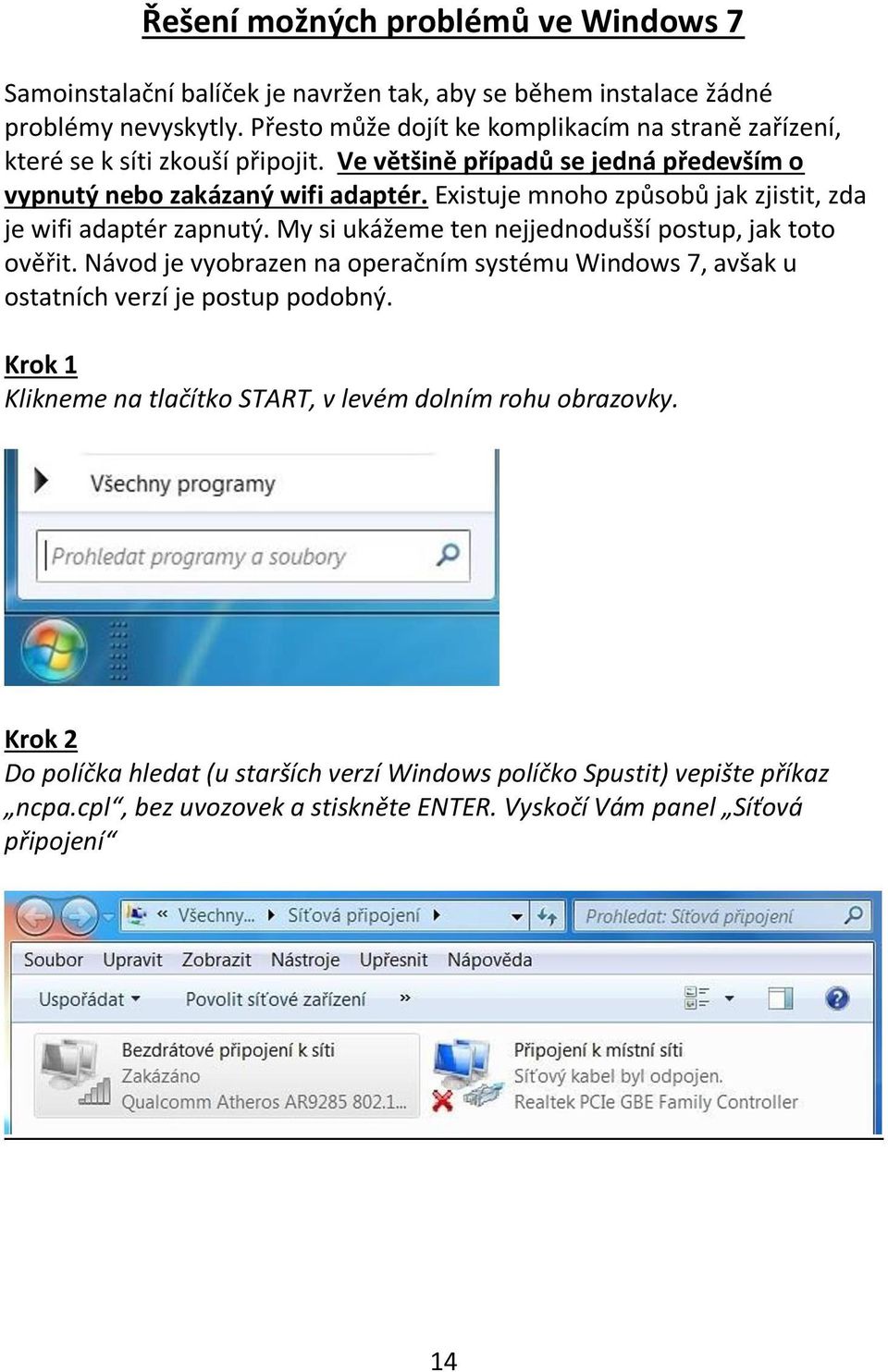

16 Řešení možných problémů ve Windows 7 Samoinstalační balíček je navržen tak, aby se během instalace žádné problémy nevyskytly. Přesto může dojít ke komplikacím na straně zařízení, které se k síti zkouší připojit. Ve většině případů se jedná především o vypnutý nebo zakázaný wifi adaptér. Existuje mnoho způsobů jak zjistit, zda je wifi adaptér zapnutý. My si ukážeme ten nejjednodušší postup, jak toto ověřit. Návod je vyobrazen na operačním systému Windows 7, avšak u ostatních verzí je postup podobný. Krok 1 Klikneme na tlačítko START, v levém dolním rohu obrazovky. Krok 2 Do políčka hledat (u starších verzí Windows políčko Spustit) vepište příkaz ncpa.cpl, bez uvozovek a stiskněte ENTER. Vyskočí Vám panel Síťová připojení 14

17 Krok 3 Zakázané síťové připojení poznáte tak, že jeho ikonka je zašedlá. V tomto případě stačí na připojení kliknout pravým tlačítkem myši a vybrat volbu Povolit. Ikonka se nyní vybarví a adaptér je připraven k procesu připojení. Upozornění: Vyobrazený postup se vztahuje pouze k základní aktivaci Wi-Fi, který je realizován přes nástroje systému Windows. Někteří výrobci zařízení vyžadují ke správě Wi-Fi adaptéru dodatečný software třetích stran (zvláště starší verze systému Windows). Protože každý takový software může vypadat jinak, nelze pro všechny udělat jednotný návod. V takových případech je návod k obsluze dostupný v manuálu od výrobce Wi-Fi adaptéru. Důležité: Některá mobilní zařízení (zvláště notebooky) vyžadují aktivaci Wi-Fi adaptéru za pomoci speciálního tlačítka nebo funkce. Jedná se většinou o tlačítko na boční, či čelní straně notebooku. Může se však jednat i o kombinaci stisku určitých kláves, např. FN + symbol pro Wi-Fi. Do té doby se Vaše zařízení může chovat tak, jako by v něm Wi-Fi adaptér nebyl vůbec nainstalován. 15

18 Nízká rychlost Rychlost doporučujeme měřit přes server: MOŽNOST 1 - Nízká rychlost po kabelu V případě nízké rychlosti po kabelu může být problém způsoben vadnou koncovkou RJ-45. V takovém případě můžeme doporučit výměnu UTP kabelu. Jedná se však o krajní možnost. Většinou se však jedná o problém se zaneseným PC, kdy je potřeba PC nechat vyčistit od spywaru a malwaru. Doporučujeme rychlost proměřit na více zařízeních, aby se vyloučilo, že je problém pouze na určitém zařízení. V neposlední řadě se však může jednat o vadu routeru. MOŽNOST 1 - Nízká rychlost po WiFI Tento problém se často vyskytuje na sídlištích a hustě zalidněných lokalitách. Nejedná se však o vadu zařízení. Na vině je skutečnost, kdy se v okolí nachází velké množství WiFi routerů, které se mezi sebou vzájemně ruší. WiFi router by si v takovém případě měl najít nejméně zarušený kanál. Router má k dispozici 13 kanálů. V praxi je skutečnost taková, že 13 kanálů nestačí a dochází tak k rušení signálu a tedy i snížení rychlosti. V takovém případě doporučujeme WiFi router přepnout podle manuálu od výrobce na jinačí kanál, který je nejméně zarušený. Upozornění: Dosah WiFi nelze garantovat ani nijak předběžně odhadnout, vždy záleží na prostředí, kde je WiFi router umístěn. Mnohdy pomůže i změna umístění o pár centimetrů vedle. 16

19 Záruční servis na území české republiky: Centronet a.s. Slezská 2526/113 Praha Česká Republika TEL: FAX: info@centrio.cz Pokud vám z jakéhokoliv důvodu nevyhovuje instalace internetu pomocí samoinstalačního balíčku, máte možnost si WiFi router nechat nainstalovat technikem partnerské společnosti. Jedná se o placenou službu. Tel: APsystem s.r.o 17
