1 A VAC ECO EVO EXO B DOKONALÝ KUS TĚŽKÉHO ZAŘÍZENÍ C Speciální produkty KOKSu poskytují vše potřebné pro vývoj a produkci strojů určených k vakuování, sání a foukání. Komnbinace našich zkušeností a znalostí tohoto zařízení z nás činí dokonalého partnera pro odvětví průmyslového čištění po celá léta. Vakuový nákladní vůz Ecovac byl vyroben, aby dosahoval dokonalých výsledků. Je sklobením spolupráce a běžného projednávání našich zákazníků (specialistů v oboru!) a týmu našich odborníků z oblasti strojírenství, produkce a obchodování. D TECHNICKÉ PARAMETRY Ecovac se vyvíjí: Větší kapacita spolehlivost menší spotřeba paliva snadná ovladatelnost prvotřídní ergonomie a bezpečnostní systém výpočet síly pro BIA? a výpočtu síly FEM

Vakuový nákladní vůz Ecovac byl vyroben, aby dosahoval dokonalých výsledků. Je sklobením spolupráce a běžného projednávání našich zákazníků (specialistů v oboru!

2 3D invenční design Bezpečnost: Díky bezpečnostnímu zámku zadních dveří a obouručnímu ovládání zadních dveří je možné čistit vnitřní nádrž opravdu bezpečně. E VÝROBA Ecovac je vyráběn: vysoce kvalitních odolných materiálů certifikovaným svářecím způsobem kontrolován rendgenovou technikou vydáváno při finální inspekci s podepsaným kontrolním listem s jedinečnou metodou konzervace Ecovac může být používán I v náročných prostředích. Má dlouhou životnost, protože po jeho kontrukci jsou všechny části rozebrány, odděleně očištěny, pozinkovány a nabarveny. F SERVIS servisní podpora je zajišťována:

E VÝROBA Ecovac je vyráběn: vysoce kvalitních odolných materiálů certifikovaným svářecím způsobem kontrolován rendgenovou technikou vydáváno při

3 Dobrými instrukcemi/ manuály komponentů s kresbami, seznami náhradních dílů a analýzou poruch. Pravidelná zpětná vazba servisu našich strojů a produktů pro ještě větší dokonalost. PLC ovládání s jednoduchou diagnózou selhání. PLC ovládání zajišťuje snadné předcházení potíží v síti ve spolupráci s naším servisním centrem.

Pravidelná zpětná vazba servisu našich strojů a produktů pro ještě větší

4 G ŘADA KOKS ECOVAC H Tyto řady se skládají z tří standardních typů: Ecovac eco, Ecovac evo a ecovac exo. Vozíky jsou shodné co do kvality, liší se v rozšiřujích balíčcích, které jsou sestaveny na základě vašich požadavků a průmyslového využití. I Bezstarostné sání a tlakování Vozíky řady Koks ecovac jsou speciálně vyvinuty pro těžké průmyslové využití a v závislosti na vybraném modelu jsou vhodné pro zpracování tekutých a nebezpečných látek jako: kapaliny kal mastnota olej paliva chemické substance J ECOVAC Ecovac design byl vyvinut díky velkým zkušenostem a nabízí optimální poměr mezi:

I Bezstarostné sání a tlakování Vozíky řady Koks ecovac jsou speciálně vyvinuty pro těžké průmyslové využití a v závislosti na vybraném modelu jsou

5 Dobře ovladatelný podvozek, malým rozvorem kol a maximálnímu objemu tanku. Využitím pevných konstrukcí a bytelných komponentů a maximálně užitečnému zatížení. Vysoká kvalita, dlouhá životnost, konkurenční investice a nízké provozní náklady. Speciálně pro práci s nebezpečnými a kontaminovanými látkami jsou určeny vozíky těchto edicí: GGVSE, ADR, PED a ATEX. Koks ecovac je standardně vybaven high air flow liquid ring vacuum pump (?), která zajišťuje velké množství tekutin a těžkých kalů v krátké době. j K Hlavní parametky ECOVACU Nádrž, vakuová: 12 m 3 Pumpa: m 3 /h až m 3 /h Sklápěcí zařízení: stupňů náklonu Zadní dveře: hydralické otevírání

Speciálně pro práci s nebezpečnými a kontaminovanými látkami jsou určeny vozíky těchto edicí: GGVSE, ADR, PED a ATEX.

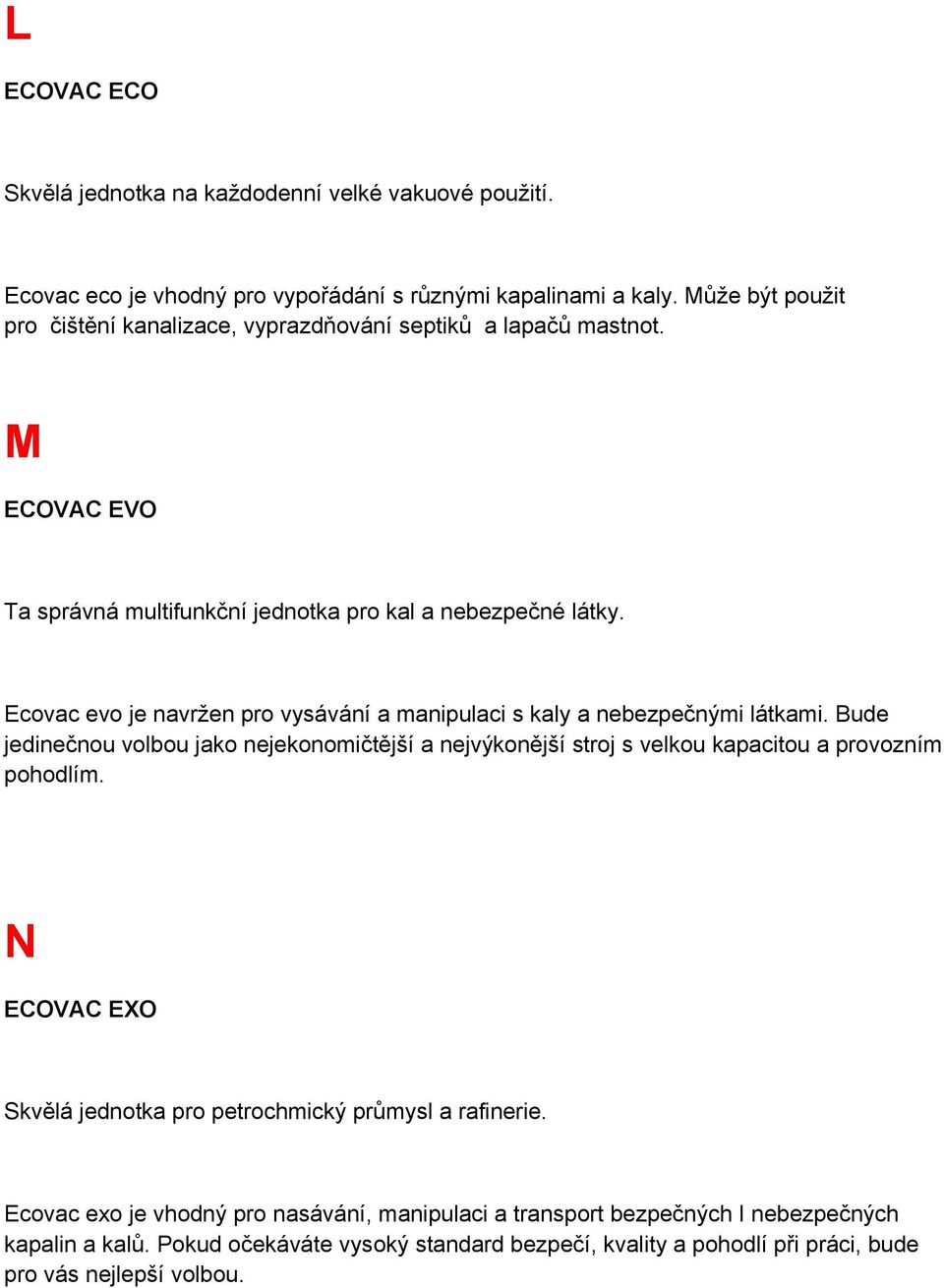

6 L ECOVAC ECO Skvělá jednotka na každodenní velké vakuové použití. Ecovac eco je vhodný pro vypořádání s různými kapalinami a kaly. Může být použit pro čištění kanalizace, vyprazdňování septiků a lapačů mastnot. M ECOVAC EVO Ta správná multifunkční jednotka pro kal a nebezpečné látky. Ecovac evo je navržen pro vysávání a manipulaci s kaly a nebezpečnými látkami. Bude jedinečnou volbou jako nejekonomičtější a nejvýkonější stroj s velkou kapacitou a provozním pohodlím. N ECOVAC EXO Skvělá jednotka pro petrochmický průmysl a rafinerie. Ecovac exo je vhodný pro nasávání, manipulaci a transport bezpečných I nebezpečných kapalin a kalů. Pokud očekáváte vysoký standard bezpečí, kvality a pohodlí při práci, bude pro vás nejlepší volbou.

Ecovac evo je navržen pro vysávání a manipulaci s kaly a nebezpečnými látkami. Bude jedinečnou volbou jako nejekonomičtější a nejvýkonější stroj s velkou kapacitou a provozním pohodlím.

7 O ECOVAC ECO Speciální funkce ECOVAC Eco tělo: Ecovac evo je speciálně navržen pro sání a manipulaci s kaly a nebezpečnými látkami. Pokud očekáváte vysoký standard bezpečí, kvality a pohodlí při práci, bude pro vás nejlepší volbou. Vakuová pumpa s kapacitou min m3/h. Tlaková/vakuová nádrž s objemem 12m3, speciální servisní nádrž na vodu. Servisní nádrž na vodu na 1,2 m3. Sestaven pro montáž na trojnáprávový podvozek a minimální sílou motoru 320 koní. Vakuová pumpa poháněná převodovkou. Schránka na nářadí a na hadice. 4 palcový sací/vypouštěcí ventil, Zadní dveře na ruční otevírání. Ovládací skříňka. Vypouštění pod úhlem 45 st. Tlakování 4 cestným ventilem. Pevný nárazník Fotografie: zadní dveře na manuální otevírání 4 cestný ventil Floating stainless steel shut off ball. (?)

Tlaková/vakuová nádrž s objemem 12m3, speciální servisní nádrž na vodu. Servisní nádrž na vodu na 1,2 m3. Sestaven pro montáž na trojnáprávový podvozek a minimální sílou motoru 320 koní.

8 P ECOVAC EVO Speciální funkce Eco tělo: Vakuová pumpa s kapacitou m3/h m3/h. Tlaková/vakuová nádrž s objemem 12m3, speciální servisní nádrž na vodu. Servisní nádrž na vodu na 1,2 m3. Sestaven pro montáž na trojnáprávový podvozek a minimální sílou motoru 320 koní. Vakuová pumpa poháněná převodovkou. Lávka na levé straně. Schránka na nářadí a na hadice z nenatřené nerezové oceli. 6 palcový sací/vypouštěcí ventil, Zadní dveře s hydraulickým otevíráním. Ovládací skříňka z nerezové oceli. Vypouštění pod úhlem 45 st. Kompresor. Vytvořen a certifikován pro nebezpečné látky ADR kromě tříd , nádrže jsou označeny S4AH a L4AH. Fotografie: Ovládací zařízení. Lávka. Sací/vypouštěcí ventil.

Schránka na nářadí a na hadice z nenatřené nerezové oceli. 6 palcový sací/vypouštěcí ventil, Zadní dveře s hydraulickým otevíráním. Ovládací skříňka z nerezové oceli.

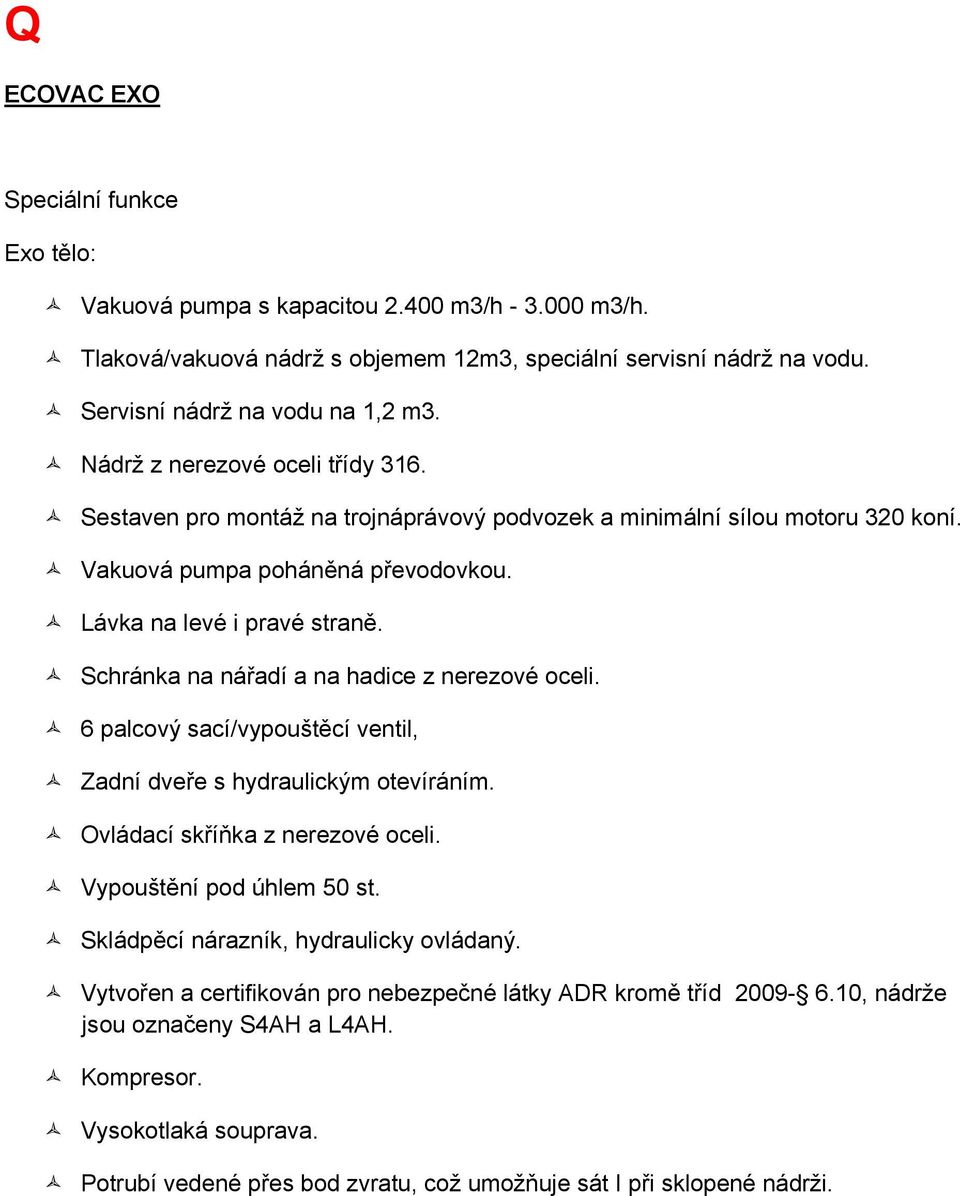

9 Q ECOVAC EXO Speciální funkce Exo tělo: Vakuová pumpa s kapacitou m3/h m3/h. Tlaková/vakuová nádrž s objemem 12m3, speciální servisní nádrž na vodu. Servisní nádrž na vodu na 1,2 m3. Nádrž z nerezové oceli třídy 316. Sestaven pro montáž na trojnáprávový podvozek a minimální sílou motoru 320 koní. Vakuová pumpa poháněná převodovkou. Lávka na levé i pravé straně. Schránka na nářadí a na hadice z nerezové oceli. 6 palcový sací/vypouštěcí ventil, Zadní dveře s hydraulickým otevíráním. Ovládací skříňka z nerezové oceli. Vypouštění pod úhlem 50 st. Skládpěcí nárazník, hydraulicky ovládaný. Vytvořen a certifikován pro nebezpečné látky ADR kromě tříd , nádrže jsou označeny S4AH a L4AH. Kompresor. Vysokotlaká souprava. Potrubí vedené přes bod zvratu, což umožňuje sát I při sklopené nádrži.

Schránka na nářadí a na hadice z nerezové oceli. 6 palcový sací/vypouštěcí ventil, Zadní dveře s hydraulickým otevíráním. Ovládací skříňka z nerezové oceli. Vypouštění pod úhlem 50 st.

10 R Různé možnosti variací balíčků 1 Vysokotlaká souprava vysokotlaká pumpa 70l/min; 120 barů. Naviják na hadici, ručně manipulovatelný. Nádrž na čistou vodu litrů integrovaná v servisním tanku na vodu. Nucený odvod vody. 2 Bezpečnostní souprava Hasicí přístroj. Nouzové zastavení navijáku. Ovládání náklonu nádrže. Zadní dveře na bezpečnostní zámek. Oprava příčného nosníku. 3 Bezpečnostní souprava SIR obouruční ovládání bezpečnostního uzávěru zadních dveří. Uzemňovací zařízení, včetně zemnícího kabelu. Naviják zemnícího kabelu. Kniha certifikátů, zahranující všechny potřebné dokumenty.

Nouzové zastavení navijáku. Ovládání náklonu nádrže. Zadní dveře na bezpečnostní zámek. Oprava příčného nosníku.

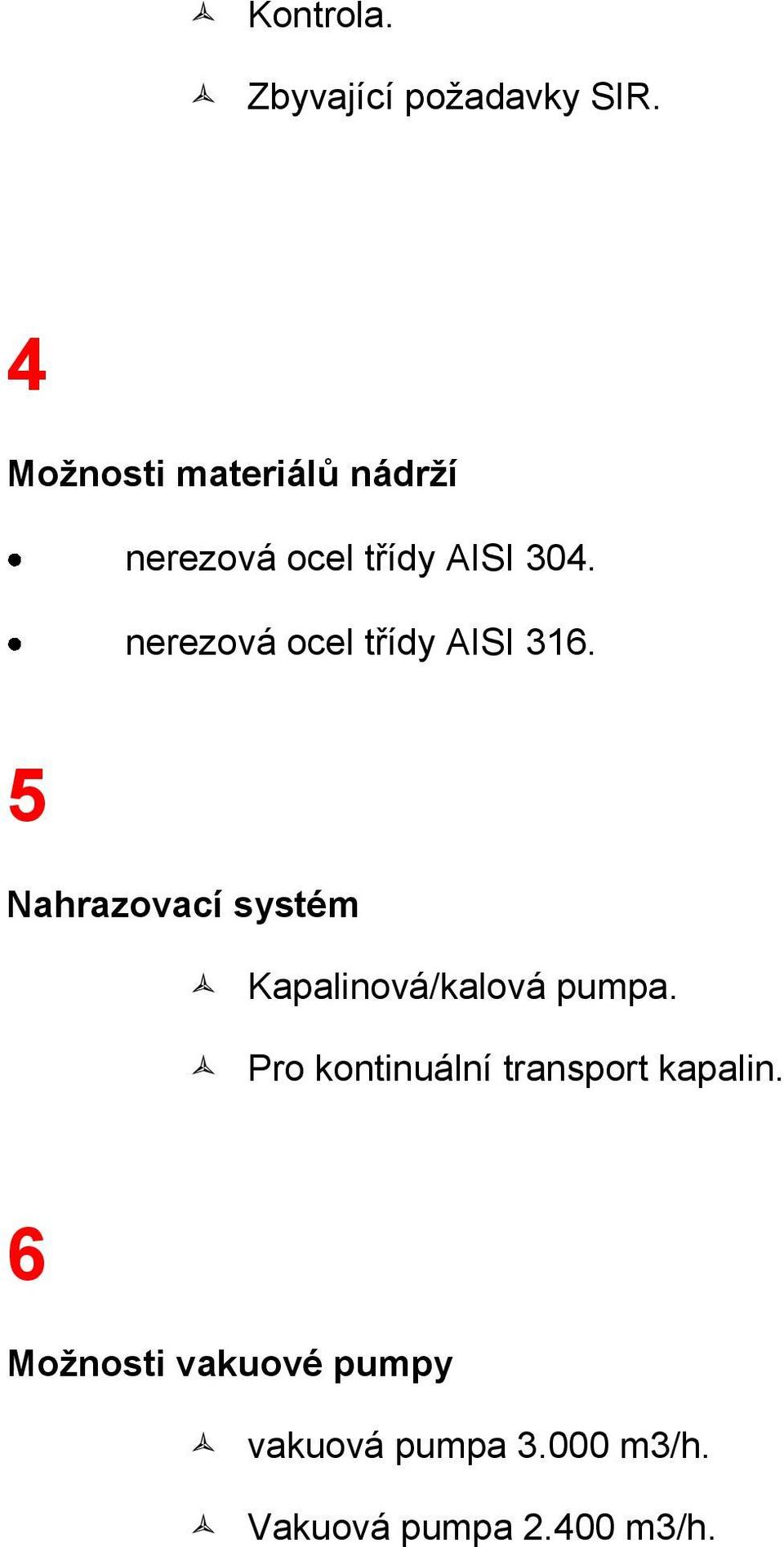

11 Kontrola. Zbyvající požadavky SIR. 4 Možnosti materiálů nádrží nerezová ocel třídy AISI 304. nerezová ocel třídy AISI Nahrazovací systém Kapalinová/kalová pumpa. Pro kontinuální transport kapalin. 6 Možnosti vakuové pumpy vakuová pumpa m3/h. Vakuová pumpa m3/h.

12 7 Čistící zařízení absorbuje nebezpečné a/nebo zapáchající plyny z vakuové pumpy ve dvou fázích. z nerezové oceli obsah 350 litrů absorbované kapaliny v každém oddílu dvě přihrádky vybavené inspekčním otvorem plnící spojení výpusť indikátor naplnění 9 Souprava zapezpečení výbuchů Zóna II Atex výkonu. Systém zapezpečení výbuchů. Vakuová pumpa Atex s minimální úrovní ochrany. Klapky Atex. Detekce hladiny zapínaná podle různých nádrží Atex. Jednocestné ventily Atex. Elektircké systémy Atex podle norem EN / EN Maják, výstražná a pracovní světla Atex. Nouzový stop systém Atex. Kulové kohouty včetně spojek Atex. Lapač jisker Atex. Zemnící zařízení Atex, včetně navijáku kabelu. Riziková analýza a inspekční list.

Zóna II Atex výkonu. Systém zapezpečení výbuchů. Vakuová pumpa Atex s minimální úrovní ochrany. Klapky Atex. Detekce hladiny zapínaná podle různých nádrží Atex. Jednocestné ventily Atex.

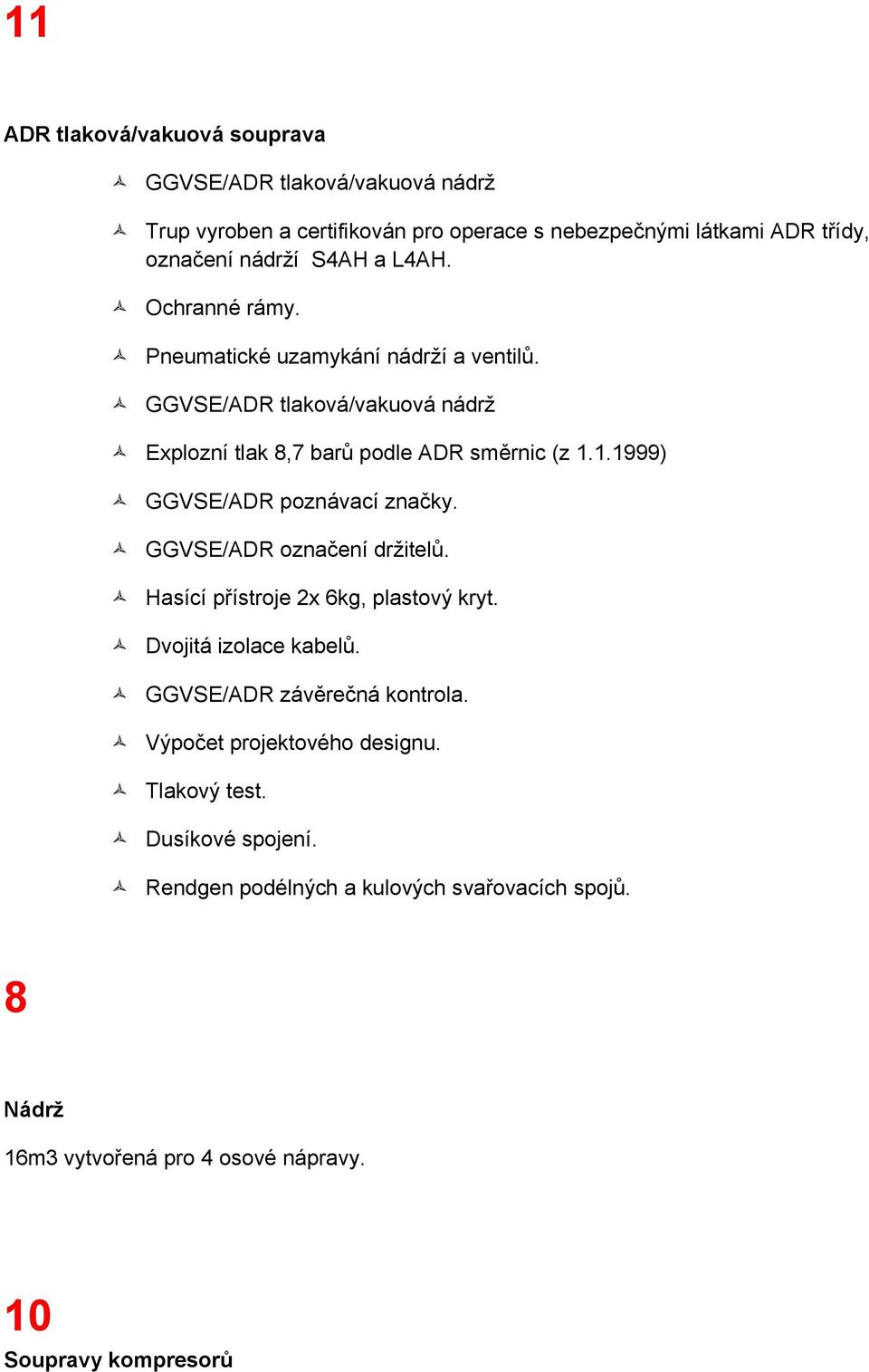

13 11 ADR tlaková/vakuová souprava GGVSE/ADR tlaková/vakuová nádrž Trup vyroben a certifikován pro operace s nebezpečnými látkami ADR třídy, označení nádrží S4AH a L4AH. Ochranné rámy. Pneumatické uzamykání nádrží a ventilů. GGVSE/ADR tlaková/vakuová nádrž Explozní tlak 8,7 barů podle ADR směrnic (z ) GGVSE/ADR poznávací značky. GGVSE/ADR označení držitelů. Hasící přístroje 2x 6kg, plastový kryt. Dvojitá izolace kabelů. GGVSE/ADR závěrečná kontrola. Výpočet projektového designu. Tlakový test. Dusíkové spojení. Rendgen podélných a kulových svařovacích spojů. 8 Nádrž 16m3 vytvořená pro 4 osové nápravy. 10 Soupravy kompresorů

1.1999) GGVSE/ADR poznávací značky. GGVSE/ADR označení držitelů. Hasící přístroje 2x 6kg, plastový kryt. Dvojitá izolace kabelů. GGVSE/ADR závěrečná kontrola.

14 kompresor max. 200 m3/h. Kompresor max. 350 m3/h. 12 Chladič - chladící systém navržen pro zlepšení výkonu vakuových pump. 13 Řady ecovacu 14 Tel. Fax. Internet 15 Subject to alterations. Copyright KOKS bv
