1 Světu vládne DYNAMIC CAD/CAM software. FRÉZOVÁNÍ SOUSTRUŽENÍ VÍCE-OSÉ OBRÁBĚNÍ SWISS DRÁTOVÉ ŘEZÁNÍ ROUTER DESIGN Produktový katalog Be Dynamic.

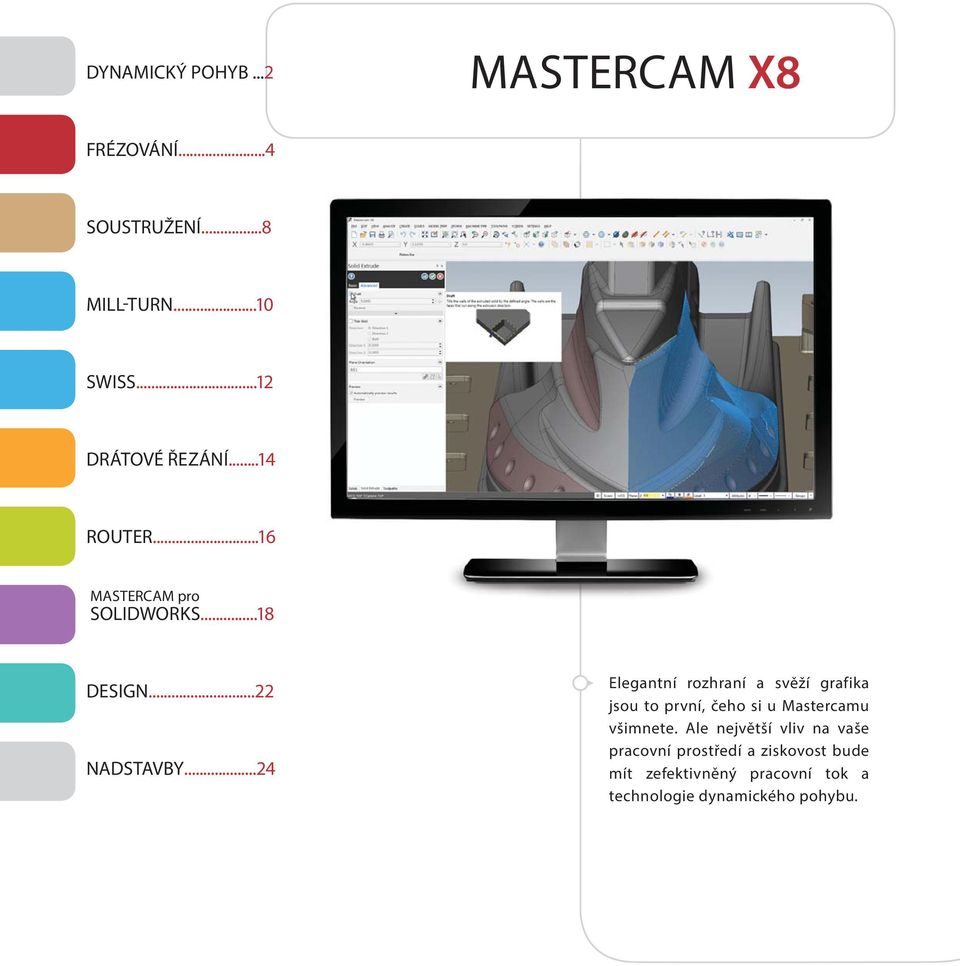

2 DYNAMICKÝ POHYB...2 MASTERCAM X8 FRÉZOVÁNÍ...4 SOUSTRUŽENÍ...8 MILL-TURN...10 SWISS...12 DRÁTOVÉ ŘEZÁNÍ...14 ROUTER...16 MASTERCAM pro SOLIDWORKS...18 DESIGN...22 NADSTAVBY...24 Elegantní rozhraní a svěží grafika jsou to první, čeho si u Mastercamu všimnete. Ale největší vliv na vaše pracovní prostředí a ziskovost bude mít zefektivněný pracovní tok a technologie dynamického pohybu.

3 STABILITA - UDRŽITELNOST - INOVACE - SERVIS Již více než 30 let se CNC Software, Inc. řídí těmito čtyřmi principy. Cítíme, že tato věrnost našim zásadám nám pomohla stát se jedničkou na trhu a cenným partnerem pro zákazníky po celém světě. Stabilní vedení společnosti Nejen, že společnost je stále ve vlastnictví zakládajících partnerů, ale celý tým vedení je mimořádně stabilní. To znamená, že můžeme dosahovat našich krátkodobých cílů, přičemž udržujeme dlouhodobou stabilitu našich produktů. Udržitelnost nám pomáhá investovat do budoucnosti Naše závazky k příštím generacím výrobců jsou zajišťovány naší vzdělávací divizí. A děláme to již přes 25 let, což o sobě žádná jiná společnost zabývající se CAD/CAM systémy nemůže říci. Snažíme se chovat i ekologicky, což je vidět například i na našem sídle. Pomocí inovativní kombinace solární a geotermální technologie jsme schopni sami pokrýt hodně našich energetických potřeb. Neustálá inovace a vylepšování. Naše CNC programy jsou skutečně prověřeny ve firmách po celém světě. V sídle naší společnosti máme plně funkční strojírenskou dílnu, kde neustále testujeme naše programy a naši inženýři hledají novější, výkonnější cesty, jak zvýšit ziskovost vaší společnosti. Technologie dynamického pohybu je pouze jedním příkladem špičkových součástí našich programů. (L-R) Brian Summers, Vice President; Meghan West, Operations Manager; and Mark Summers, President. Lokální znalosti s globálním dosahem. Mastercam má největší a nejerudovanější podpůrnou síť v průmyslu. Naši prodejci mají v průměru dvacetileté zkušenosti. Se svými znalostmi místních poměrů a vašeho pracovního prostředí se stávají skutečnými partnery. Naši partneři nabízejí vysoce specializované doplňkové funkce CAD/CAM a navíc možnosti školení. Naše online společenství zahrnuje uživatelské fórum Mastercamu, oblíbené sociální sítě a referenční videa na YouTube. Můžete si zvolit školení ve vaší firmě nebo využít výhod on-line vzdělávání po dobu 24 hodin denně a 7 dnů v týdnu z jakéhokoli počítače připojeného na internet. V Mastercamu věříme ve světlou budoucnost. A uděláme vše pro to, aby byla výroba inteligentnější, bezpečnější a výkonnější. Be Dynamic. 1

4 Mastercam pokračuje v tradici vývoje drah nástroje s technologií dynamického pohybu. Technologie dynamického pohybu je nový přístup k tvorbě drah nástroje. Tvoří jádro mnohých obráběcích strategií Mastercamu od frézování po soustružení a my jej stále rozšiřujeme na jiné produkty. Technologie dynamického pohybu je vždy obsažena v daném modulu. Nejedná se tedy o doplňkový modul. K tomu, abyste mohli využít výhod technologie dynamického pohybu, nepotřebujete nový stroj. Vyšší rychlost a výkonnost můžete využít skutečně na každém stroji. 2

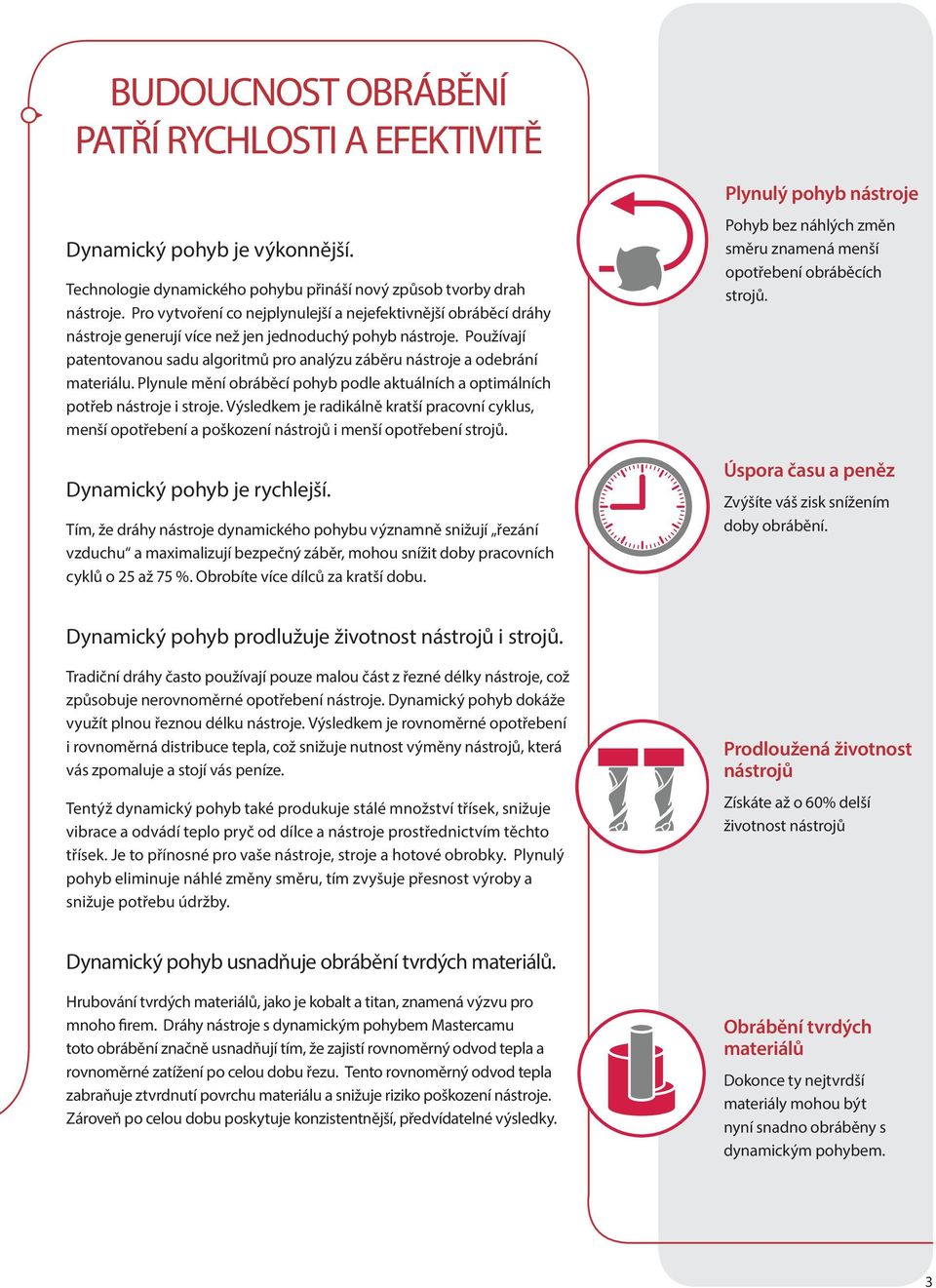

5 BUDOUCNOST OBRÁBĚNÍ PATŘÍ RYCHLOSTI A EFEKTIVITĚ Dynamický pohyb je výkonnější. Technologie dynamického pohybu přináší nový způsob tvorby drah nástroje. Pro vytvoření co nejplynulejší a nejefektivnější obráběcí dráhy nástroje generují více než jen jednoduchý pohyb nástroje. Používají patentovanou sadu algoritmů pro analýzu záběru nástroje a odebrání materiálu. Plynule mění obráběcí pohyb podle aktuálních a optimálních potřeb nástroje i stroje. Výsledkem je radikálně kratší pracovní cyklus, menší opotřebení a poškození nástrojů i menší opotřebení strojů. Dynamický pohyb je rychlejší. Tím, že dráhy nástroje dynamického pohybu významně snižují řezání vzduchu a maximalizují bezpečný záběr, mohou snížit doby pracovních cyklů o 25 až 75 %. Obrobíte více dílců za kratší dobu. Plynulý pohyb nástroje Pohyb bez náhlých změn směru znamená menší opotřebení obráběcích strojů. Úspora času a peněz Zvýšíte váš zisk snížením doby obrábění. Dynamický pohyb prodlužuje životnost nástrojů i strojů. Tradiční dráhy často používají pouze malou část z řezné délky nástroje, což způsobuje nerovnoměrné opotřebení nástroje. Dynamický pohyb dokáže využít plnou řeznou délku nástroje. Výsledkem je rovnoměrné opotřebení i rovnoměrná distribuce tepla, což snižuje nutnost výměny nástrojů, která vás zpomaluje a stojí vás peníze. Tentýž dynamický pohyb také produkuje stálé množství třísek, snižuje vibrace a odvádí teplo pryč od dílce a nástroje prostřednictvím těchto třísek. Je to přínosné pro vaše nástroje, stroje a hotové obrobky. Plynulý pohyb eliminuje náhlé změny směru, tím zvyšuje přesnost výroby a snižuje potřebu údržby. Prodloužená životnost nástrojů Získáte až o 60% delší životnost nástrojů Dynamický pohyb usnadňuje obrábění tvrdých materiálů. Hrubování tvrdých materiálů, jako je kobalt a titan, znamená výzvu pro mnoho firem. Dráhy nástroje s dynamickým pohybem Mastercamu toto obrábění značně usnadňují tím, že zajistí rovnoměrný odvod tepla a rovnoměrné zatížení po celou dobu řezu. Tento rovnoměrný odvod tepla zabraňuje ztvrdnutí povrchu materiálu a snižuje riziko poškození nástroje. Zároveň po celou dobu poskytuje konzistentnější, předvídatelné výsledky. Obrábění tvrdých materiálů Dokonce ty nejtvrdší materiály mohou být nyní snadno obráběny s dynamickým pohybem. 3

6 FRÉZOVÁNÍ Mastercam jako nejpoužívanější CAM software ve světě je nyní nejdynamičtější. Technologie dynamického pohybu obsažená v Mastercamu výrazně zkracuje výrobní cykly a prodlužuje životnost vašich strojů a nástrojů.. Technologie dynamického pohybu je skutečně další velká věc v CNC obrábění. Je to nový způsob navrhování drah, které šetří čas a zároveň rozšiřuje funkce a životnost zařízení. Často je zaměňováno s trochoidním obráběním. Dynamické dráhy nástroje Mastercam umožňují maximálně využít naše obráběcí stroje a zkrátit dobu cyklu až o 50%. Jason Premo, CEO, ADEX Machining Technologies, Greenville, SC 4

7 INTELIGENTNÍ OBRÁBĚNÍ UŠETŘÍ ČAS A PENÍZE Technologie dynamického pohybu výrazně zvyšuje výkonnost stroje. Od roku 2008 Mastercam zahrnuje technologii dynamického pohybu. To znamená, že byl otestován v reálném prostředí firem. Dráhy nástroje dynamického pohybu rychle odeberou velké množství materiálu při výrazném prodloužení životnosti nástroje a přisypou více peněz do vaší pokladny. Zní to neuvěřitelně, že? Ale protože jsme to otestovali, víme, že to funguje. MASTERCAM JE VE SVĚTĚ POUŽÍVÁN VÍCE NEŽ JAKÝKOLI JINÝ CAM PROGRAM Pro vás to znamená několik dobrých zpráv. Za prvé, existuje široká a stále rostoucí základna potenciálních uživatelů, kteří jsou již vyškoleni v Mastercamu a dobře jej znají. Více vyškolených, zkušených a certifikovaných programátorů Mastercamu zajistí, že vaše pracovní úsilí bude správně zaměřeno. Za druhé, jsme prověřeni řadou firem. Naši softwaroví inženýři neustále spolupracují se zákazníky, aby vylepšili a zefektivnili naše produkty. Mastercam frézování, zahrnující špičkovou technologii dynamického pohybu, je ve firmách po celém světě otestováno více než kterýkoli jiný CAM program. Můžete se spolehnout na Mastercam v reálném světě, jde o osvědčené řešení. Flexibilní a rozšiřitelný Mastercam frézování nabízí široký výběr řešení jak pro 2D, tak pro 3D nebo víceosé frézování. Ať je uživatel zaměřen na automobilový, letecký průmysl, lékařské či spotřební předměty, energetiku nebo těžké strojírenství, modul Mastercam frézování je připraven pomoci. Široký výběr drah nástroje v Mastercamu znamená, že máte vždy na výběr více než jednu cestu ke splnění úkolu. Jakmile naprogramujete dílec nezáleží na tom, jak je složitý můžete modifikovat jakýkoli prvek práce a okamžitě získáte aktualizované dráhy nástroje, aniž byste museli začínat znovu. Můžete také vybudovat knihovnu vašich oblíbených obráběcích strategií. Vyberte kteroukoli z vašich uložených operací, aplikujte je na dílec a Mastercam vám pomůže adaptovat je na nový model. Neboť Mastercam je plně integrovaný CAD/CAM systém rychlý, snadný a produktivní. Plně asociativní dráhy nástroje vám umožní účinně provést změny, aniž byste museli zpomalit tempo práce. Aktualizované funkce frézování Mastercamu modelování polotovaru, ověřování dráhy nástroje a simulace - poskytují zvýšenou důvěru v každý projekt. Nový správce nástrojů přináší rychlý, účinný způsob jak vytvářet a organizovat vaše sestavy nástrojů. 5

8 2D OBRÁBĚNÍ Možnosti 2D FRÉZOVÁNÍ Vaše každodenní požadavky na 2D obrábění mohou mít širokou škálu od jednoduchých drah po velmi složité. Mastercam frézování poskytuje všechny nástroje, které pro tyto operace potřebujete. Obrábění útvarů (FBM) automaticky programuje kapsy, kontury a vrtací cykly na modelech těles, přičemž vám umožňuje ukládat nebo kdykoli měnit strategie. Snadná a úplná kontrola nájezdů, počátečních bodů a metod zaříznutí do materiálu. Zbytkové obrábění kontur a kapes používá menší nástroje pro automatické obrobení materiálu ponechaného z předchozích operací. Specializovaná podpora pro sadu nástrojů ISCAR - vysoce účinné obrábění (HEM). Technologie dynamického pohybu pro 2D dráhy nástroje se neustále přizpůsobuje, aby vytvářela plynulejší, bezpečnější pohyb a lépe využívala celý nástroj. Prohlédněte si nová videa na Mastercam.com. 2D dráhy nástroje Mastercamu poskytují snadné a optimalizované obrábění kapes, kontur, vrtání, čelní obrábění a další. 3D OBRÁBĚNÍ Náš vývoj nikdy nekončí. Důkazem kvality CAM je až finální díl na konci obráběcího procesu. Mastercam je navržen tak, aby poskytoval nejlepší výsledek v co nejkratším čase. 3D dráhy nástroje Mastercamu, které byly otestovány v mnoha firmách, poskytují bezkonkurenční řízení obrábění ploch, vynikající dokončování a optimalizované doby pracovních cyklů. Naše chytré hybridní dokončování vytváří jednu dráhu nástroje, která mění obráběcí metody podle toho, jak se mění sklon na modelu. Naše zdokonalené 3D dráhy nástroje vám poskytne lepší výsledný vzhled dílu. Obrábění vícenásobných ploch, modelů těles a síťových prvků (STL data). Výkonné hrubování řízené technologií dynamického pohybu Mastercamu. Metoda obrábění konstantní drsnost udržuje konzistentní dokončování na šikmých i rovných plochách. Zbytkové frézování s konstantním Z (zbytkové obrábění) identifikuje a obrábí oblasti i kritické hloubky, které by musely být obráběny s menším nástrojem. Tužkové obrábění vede nástroj podél průsečíků ploch pro vyčištění těžce dosažitelných oblastí. Jednoduché nebo vícenásobné záběry poskytují precizní obrobení. 6

9 VÍCEOSÉ OBRÁBĚNÍ Celkově jednodušší. Programování víceosého obrábění pomocí Mastercam může významně zvýšit konkurenceschopnost firmy. Víceosé rozhraní Mastercamu má překvapivě jednoduché a intuitivní použití. Mastercam vám poskytne zefektivněnou kontrolu nad třemi hlavními prvky víceosého obrábění: obráběcí pole, řízení osy nástroje a předcházení kolizím. Mastercam vám pomůže zjednodušit dokonce i ty nejsložitější úkoly od 4-osého rotačního obrábění po vícelopatkové rotory s těsnými vnitřními řezy. Ostatní výhody: Víceplošné 5-osé hrubování a dokončování (včetně hloubkových řezů), hrubování odvrtáváním, obrábění metodou pružné řádky. SWARF (obrábění bokem frézy v 5 osách), obrábění přes více ploch. Pokročilá kontrola podříznutí a 5-osá bezpečná zóna kolem obrobku. Rychlé, jednoduché 5-osé ořezávání a vrtání. Vytváření plného 5-osého pohybu z 3-osé dráhy nástroje. Pro specializované obrábění jsou k dispozici tyto doplňkové moduly: Mastercam Blade Expert poskytuje specializované nástroje pro účinné obrábění vícelopatkových dílů a nosných kotoučů. Mastercam Port Expert nabízí výrazně rychlejší programování obrábění kanálů hlav a plynulejší pohyb dráhy nástroje. Mastercam je navržen pro zefektivnění programování víceosých drah nástroje. Pro více informací navštivte Přesnost našich lékařských dílů je velmi důležitá. Závisí na ní kvalita péče o pacienta. A proto používáme Mastercam. Od nejmenší lékařské součástky k největším formám, Mastercam zajišťuje efektivní hrubování a precizní povrchovou úpravu pro každý díl. Wayne Gruver, Lead Toolmaker Image Molding Denver, CO 7

10 SOUSTRUŽENÍ Mastercam soustružení umožňuje přesunout díl mezi frézováním a soustružením s lehkostí a jistotou. Technologie dynamického pohybu je skutečně další velká věc v CNC obrábění. Je to nový způsob navrhování drah, které šetří čas a zároveň rozšiřuje funkce a životnost zařízení. Firma Harabec je úspěšnou firmou, k jejímuž rozvoji výrazně přispěl Mastercam. Hlavně snadné použití systému, který klade důraz na efektivitu a snadné přechody mezi dalšími produkty Mastercam. To nám pomáhá udržet si náskok před konkurencí. Pete Knapp, Mold Maker, Harbec, Inc., Ontario, NY 8

11 RYCHLÉ, SNADNÉ A PŘESNÉ SOUSTRUŽENÍ. Výkonné, flexibilní nástroje od jedničky na trhu. Mastercam soustružení vám poskytuje sadu nástrojů, které zefektivňují celý proces. Má řadu technik, které umožní soustružit dílec tak, jak potřebujete - od načtení a programování jakéhokoli CAD souboru po dynamické hrubování a přesné dokončování. Výkonný program navržený pro moderní výrobu. Mastercam soustružení má sadu základních a pokročilých programovacích nástrojů, které, jsou-li zkombinovány s Mastercam frézováním, poskytují rozšířené možnosti. Snadné hrubování, dokončování, závitování, zapichování, vyvrtávání a vrtání je kombinováno s C/Y osým obráběním, což ulehčí každý úkol. Funkce verifikace umožňuje ověřit i ty nejsložitější dráhy nástrojů ještě dříve, než je spustíte na obráběcím stroji. Definiční soubory stroje a řídicího systému zajistí, že vaše dílce budou obrobeny správně hned napoprvé. Mastercam soustružení snadno obrobí vaše dílce a umožní vám bezproblémově se pohybovat mezi operacemi nebo dokonce mezi stroji se stejným dílcem. Hlavní rysy soustružení. Sada rychlých drah nástroje, které vytvoří program několika kliknutími. Inteligentní hrubování vnitřního a vnějšího průměru, představující jak dynamické, tak proměnlivé obrábění. Rychlé čelní obrábění zahrnující hrubování a dokončování. Zapichování s vícenásobnými hloubkovými řezy, zahrnující přerušovaný řez a také zapichovaní s plným poloměrem. Kompletní závitování i s vícenásobným stoupáním, výpočtem průměru a tabulkami závitů. Automatická kontrola podříznutí sleduje čelní a zadní stranu nástroje. Detekce sklíčidla, dílce, pevných lunet a koníka. Otevření a přímé obrábění modelu polotovaru. Generování rychle soustruženého profilu pro jednotné i nejednotné dílce. Pro stroje s nástrojovým vybavením pro C a Y osu je dostupná plná frézovací podpora. Pro více informací navštivte 9

12 MILL-TURN Nejrozšířenější CAD/CAM software na světě nyní umožňuje automatizovat složité programy na vysoce výkonných obráběcích centrech, schopných provádět několik úkolů najednou. Naprogramujte je správně hned napoprvé. Technologie dynamického pohybu je skutečně další velká věc v CNC obrábění. Je to nový způsob navrhování drah, které šetří čas a zároveň rozšiřuje funkce a životnost zařízení. Funkce v Mastercam Mill-Turn umožní plně využít potenciál strojů mých zákazníků. Díky snadnému použití funkcí pro synchronizaci a plné simulace stroje není problém je programovat. Jeremy Herron, DBS Solutions, LLC, Taylors, SC

13 1 PRÁCE S HRDOSTÍ A DŮVĚROU. Modul Mill-Turn od Mastercamu zjednoduší i ty nejsložitější projekty. Mill-Turn přináší to nejlepší z obráběcích technik otestovaných ve firmách v kombinaci s tím nejnovějším v řízení strojů a ověřování drah nástroje. Váš pracovní tok je snadný: Vyberte váš stroj a Mastercam Mill-Turn automaticky provede předání dílců, nástrojové roviny, definici polotovaru a nastavení. Potom aplikujte dráhy nástroje, proveďte synchronizaci, ověření vašeho projektu se simulací a vygenerujte NC kód. Změny v průběhu pracovního toku jsou rychlé a snadné takové, jaké by mělo být programování. Získejte co nejvíce z vašich strojů se správcem synchronizací. Správce synchronizací Mastercamu je uživatelsky přívětivý způsob, jak optimalizovat doby cyklů a zabránit kolizím dříve, než se váš dílec dostane do stroje. Mill-Turn obsahuje možnost pro neomezené toky, kde můžete uchopit, přetahovat a synchronizovat operace dle libosti. Snadno navigujte časovou linii v Gantt-stylu a rozhraní svislých toků pro koordinaci operací a sledování odhadovaných dob cyklů. Vidět, že je to správně. Vědět, že je to správně. Simulace vám poskytne schopnost bezpečně spustit váš projekt ve virtuálním pracovním prostředí, dříve než se dostane na skutečný stroj v dílně. Veškeré komponenty stroje a obráběného polotovaru jsou zobrazeny na obrazovce. Můžete identifikovat potenciální kolize a prozkoumat způsoby, jak optimalizovat jednotlivé procesy. Také budete schopni vidět všechny toky a statistiky celého obráběcího procesu a přeskočit k jakémukoli bodu obráběcího procesu jedním kliknutím. Pro více informací navštivte

14 SWISS EXPERT Obrábění na dlouhotočných automatech je zcela odlišným typem obrábění. Jde o extrémně složité stroje s větším počtem simultánně se pohybujících nástrojů. Mastercam vám pomůže pokaždé obrobit vaše dílce bezpečně. Mastercam je nejpoužívanější CAM na světě se sítí zkušených distributorů, kteří Vám poskytnou tu nejlepší podporu. Společnost Tectri SA se zabývá obráběním přesných dílců s průměrem menším, než 1 mm pro zdravotnický a letecký průmysl i pro hodinářskou či zubní výrobu. Mastercam Swis Expert nám poskytuje všechny nástroje, které potřebujeme ke zrychlení a zefektivnění výrobního procesu. Fabien Bouduban, CEO and Owner, Tectri SA, Court, Switzerland 12

15 POKUD DO SVÉ FIRMY POŘÍDÍTE ŠVÝCARSKÉ DLOUUHOTOČNÉ AUTOMATY, POŘIĎTE SI TAKÉ PODPORU A SERVIS OD MASTERCAMU. Usnadnění složité výroby. Mastercam je po celém světě známý tím, že usnadňuje vaše programování. Od 2-osých k 5-osým dílcům, budete schopni aplikovat širokou škálu výkonných programovacích metod, na které jste zvyklí. Dlouhotočné CNC automaty otevírají výrobcům nové možnosti a Swiss Expert vaší firmě poskytne více než třicetileté zkušenosti v obrábění i podporu. Řízení nástrojů je snadno nastavitelné z předdefinovaných knihoven nebo vašich uživatelských knihoven a je přenositelné z dílu na díl. Synchronizační nástroje optimalizují vaše stroje. Mastercam vám umožní synchronizovat vícenásobné operace rychle a snadno. Se synchronizační metodou Gantt u Swiss Expertu přetáhnete a přemístíte operace s jasným přehledem o pracovním toku, přičemž optimalizujete doby cyklů a předejdete kolizím. Swiss Expert podporuje neomezený počet kanálů a umožní synchronizaci podle kanálu či skupiny nástrojů, což je jasně odlišeno barevným kódováním. Dlouhotočné CNC automaty potřebují specifickou sadu programovacích nástrojů, aby bylo dosaženo rychlého, bezpečného, výkonného obrábění. Mastercam Swiss expert je dodává Sofistikovaná simulace pro pohyb každého nástroje. Simulace Swiss Expertu Mastercamu poskytuje bezpečné, virtuální prostředí pro plnou simulaci každého pohybujícího se dílu stroje. To zajistí detekci kolizí a vyzkoušení dráhy nástroje. Přesnost simulace zajišťují reálné modely strojů jako například Tsugami, Citizen, Star, Tornos, Hanwha a mnohých dalších. Simulace vám umožní přeskočit k jakémukoli bodu simulačního procesu, spustit jej a ukončit kliknutím na tlačítko, vše při simultánním prohlížení NC kódu pro všechny kanály. Pro více informací navštivte 13

16 DRÁTOVÉ ŘEZÁNÍ Mastercam poskytuje vaší firmě nejlepší možný základ pro rychlé, výkonné EDM drátové řezání. Mastercam X8 - Drátové řezání dodává výkonné a úplné dráhy v zefektivněném, snadno použitelném rozhraní. Mastercam je nejpoužívanější CAM na světě se sítí zkušených distributorů, kteří Vám poskytnou tu nejlepší podporu. Vždy vynakládáme extrémní úsilí na dokonalý design, vývoj a výrobu našich nástrojů i vyráběných dílů. Mastercam je tohoto procesu nedílnou součástí. Chris Jordan, Manufacturing Engineer, Turbine Technologies, Inc., Farmington, CT 14

17 ROBUSTNÍ EDM NÁSTROJE VÁM POSKYTNOU CO POTŘEBUJETE TEHDY, KDY POTŘEBUJETE. Odlišnost Mastercamu. Mít ten nejlepší software je nezbytnou podmínkou úspěchu. Světová komunita uživatelů, odborníků, učitelů a nadšenců Mastercamu vám pomůže vytěžit co nejvíce z vaší investice. Letité zkušenosti našich distributorů vám zajistí, že získáte tu nejpraktičtější a nejúplnější podporu. Podpora pro Agie EDM s ovládacími prvky Agievision. Od 2-osého a 4-osého obrábění ke snadné synchronizaci a kompletnímu řízení můstků, Mastercam drátové řezání přináší nástroje pro rychlé, výkonné programování drátového řezání. Navrženo pro výkon. Mastercam drátové řezání vám umožní přesunovat jeden soubor dílců mezi stroji, přičemž ušetří čas a sníží chybovost. Uživatelsky upravovatelné knihovny drátového řezání uchovávají výkonná nastavení a ostatní registry pro hrubovací a přídavné záběry. Ostatní funkce zahrnují: Výkonnou tvorbu a spravování můstků. Nastavení řízení pro různé typy rohů a sbíhavé úhly v kterémkoli bodě kontury. Přímý nebo sbíhavý řez z kteréhokoli směru. Mastercam drátové řezání rozšíří možnosti vaší firmy. Filtrování drátové dráhy výrazně sníží velikosti souborů. Od základního 2-osého konturování po složitý 4-osý pohyb, Mastercam zajistí, že budete připraveni na každý úkol. Mastercam přináší: Snadné konturování ve 2 nebo 4 osách. Automatické strategie zavedení a ustřižení. Automatická nebo manuální 4-osá synchronizace. Automatické přídavné a reverzní řezy. Otevře skutečně každý CAD soubor nebo použije 3D modelovací nástroje obsažené v Mastercamu. Pro více informací navštivte 15

18 ROUTER Technologie dynamického pohybu zahrnutá v Mastercamu výrazně zkracuje dobu výroby a prodlužuje životnost vašeho stroje i nástrojů. Mastercam Router je bohatý na funkce a přitom je jeho použití stále jednoduché a intuitivní. Technologie dynamického pohybu je skutečně další velká věc v CNC obrábění. Je to nový způsob navrhování drah, které šetří čas a zároveň rozšiřuje funkce a životnost zařízení. Mastercam je nejlepší program pro frézovací dílnu, jako je ta naše. Livio Passalent, President, Crescent Cabinet Company, Ltd., Ontario, Canada 16

19 ROZUMÍME DŘEVU A KOMPOZITŮM. Flexibilní a rozšiřitelný. Mastercam Router nabízí široký výběr řešení pro práci se dřevem a kompozitními materiály 2D, 3D nebo víceosé. Jakmile naprogramujete dílec, ať je jakkoli složitý, můžete upravit jakýkoli prvek práce a okamžitě získáte aktualizované dráhy nástroje, aniž byste museli zpomalit. Můžete si také vybudovat knihovnu vašich oblíbených obráběcích strategií. Zvolte kteroukoli z vašich uložených operací, aplikujte je na dílec a Mastercam vám pomůže je přizpůsobit novému modelu. Technologie Dynamického úpohybu Mastercam pomáhá nejen prodloužit životnost strojů a snížit jejich opotřebení, ale eliminuje také opotřebení vzniklé delší drahou na kratší řezné části nástroje. Mastercam Router zefektivňuje programování více nástrojů včetně blokových vrtáků a agregovaných hlav. Úplná sada výkonných nástrojů. 2D obrábění může mít škálu od jednoduchého po velmi složité. Mastercam Router přináší výkonné 2D nástroje od obrábění kontur, kapes a vrtání po automatické programování modelu tělesa založené na útvarech. Pro 3D obrábění Mastercam Router poskytuje efektivní, výkonné 3D hrubování a dokončování, včetně automatického zbytkového obrábění polotovaru. Použití rozhraní víceosých drah nástroje Mastercamu je překvapivě jednoduché a intuitivní. S Mastercamem máte úplnou kontrolu nad třemi důležitými prvky víceosého obrábění: obráběcí pole, řízení osy nástroje a předcházení kolizím. Pro více informací navštivte Rozmisťování dílů a drah nástroje zvyšuje rychlost a ziskovost projektu. 17

20 MASTERCAM PRO SOLIDWORKS Uživatelé ocení snadné použití Mastercam obrábění, které je plně integrováno pomocí stromu v Solidworks, jež umožní rychlé programování pro NC stroje na jakémkoliv díle či sestavě. Technologie dynamického pohybu je skutečně další velká věc v CNC obrábění. Je to nový způsob navrhování drah, které šetří čas a zároveň rozšiřuje funkce a životnost zařízení. Mastercam pro Solidworks usnadňuje moji práci. Používám dynamické dráhy nástroje, abych dosáhl lepšího výsledku. Funguje to tak dobře, že zvládnu práci udělat za polovinu času. Nolan Farmer, Owner, Farmer Plastics & Machining, Inc., Jamestown, CO 18

21 MASTERCAM PRO SOLIDWORKS PŘINÁŠÍ TO NEJLEPŠÍ Z OBOU SVĚTŮ. Mastercam je SOLIDWORKS Gold Partner. Mastercam pro SolidWorks kombinuje světově nejrozšířenější modelovací software se světově nejpoužívanějším CAM softwarem, takže můžete programovat dílce přímo v SolidWorks a používat dráhy nástroje a obráběcí strategie preferované firmami po celém světě. Uživatelé SolidWorks nebudou mít problémy s používáním obráběcího stromu Mastercamu, který přináší rychlý přístup ke všem bodům obráběcího procesu. Uživatelé Mastercamu rozpoznají možnosti a parametry na obrazovce, které již důvěrně znají. S Mastercamem integrovaným přímo do prostředí SolidWorks jsou dráhy nástroje aplikovány přímo na dílec nebo soubor dílců. Jakákoli změna v designu, se kterou se Mastercam pro SolidWorks setká, je okamžitě promítnuta do změny drah nástrojů. Zpracování konfigurace je velmi snadné a zkopírování drah nástroje z jedné konfigurace do druhé lze provést jednoduše kliknutím pravého tlačítka myši MASTERCAM JE ROZŠÍŘENĚJŠÍ NEŽ JAKÝKOLI JINÝ CAM PROGRAM Co to znamená pro Vás? Za prvé existuje široká a stále rostoucí základna uživatelů, kteří jsou již vyškoleni v Mastercamu a dobře jej znají. Více vyškolených, zkušených a certifikovaných programátorů Mastercamu zajistí, že vaše pracovní úsilí bude zaměřeno správným směrem. Za druhé jsme již otestovaní v řadě firem. Naši softwaroví inženýři neustále spolupracují se zákazníky, aby vylepšili a zefektivnili naše produkty. Jako certifikovaný Gold Partner produktu Mastercam pro SOLIDWORKS přináší garantovanou integraci mezi CAD a CAM. Flexibilní a rozšiřitelný. Úplný soubor drah nástrojů a funkcí obsažený v Mastercamu pro Solidworks zajišťuje, že vždy existuje víc než jeden způsob provedení práce. Jakmile naprogramujete dílec, ať je jakkoli složitý, můžete upravovat jakýkoli prvek práce a okamžitě získáte aktualizované dráhy nástroje, aniž byste museli začínat znovu. Můžete také vytvořit knihovnu vašich oblíbených obráběcích strategií. Zvolte si kteroukoli z vašich uložených operací, aplikujte je na dílec a Mastercam vám pomůže přizpůsobit je novému modelu. Mastercam pro Solidworks je plně integrovaný, je rychlý, snadný a produktivní. Takový, jaké má být i programování. Plně asociativní dráhy nástroje v Mastercamu pro Solidworks vám umožní účinně provádět změny, aniž byste museli zpomalit práci. Funkce aktualizovaného modelování polotovaru, ověřování drah nástroje a simulace vám usnadní každý projekt. Nový Správce nástrojů poskytuje rychlý, výkonný způsob, jak vytvářet a organizovat sestavy nástrojů. 19

22 2D OBRÁBĚNÍ Možnosti 2D obrábění. pro SOLIDWORKS Každodenní požadavky na 2D obrábění mohou mít škálu od jednoduchých po velmi složité. Mastercam pro Solidworks poskytuje všechny nástroje, které pro tyto operace potřebujete. Obrábění útvarů (FBM) automaticky programuje kapsy, kontury a vrtací cykly na modelech těles, přičemž vám umožňuje ukládat nebo kdykoli měnit strategie. Opakované obrábění kontur a kapes používá menší nástroje pro automatické obrobení materiálu ponechaného o z předchozích operací. Technologie dynamického pohybu se neustále přizpůsobuje. Vytváří plynulejší, bezpečnější pohyb a lepší využití celého nástroje. 3D OBRÁBĚNÍ Mastercam pro Solidworks poskytuje snadné a optimalizované obrábění kapes, kontur, vrtání, čelní obrábění a další. Náš vývoj nikdy nekončí. 3D dráhy nástroje Mastercamu pro Solidworks poskytují bezkonkurenční řízení obrábění ploch, vynikající dokončování a optimalizované doby pracovních cyklů. Naše chytré hybridní dokončování vytváří jednu dráhu nástroje, která mění obráběcí metody podle toho, jak se mění sklon modelu. Zdokonalení 3D dráhy nástroje vám poskytne lepší výsledný vzhled dílu. Vysoce výkonné hrubování řízené technologií Dynamický pohyb Mastercamu. Obrábění Konstantní drsnost udržuje konzistentní dokončování na šikmých a rovných plochách. Zbytkové frézování s konstantním Z (opětovné obrábění) identifikuje a obrábí oblasti a kritické hloubky, které musí být obráběny menším nástrojem. Tužkové obrábění vede nástroj podél průsečíků pro vyčištění těžce dosažitelných oblastí, jako jsou vnitřní zaoblení. Jednoduché nebo vícenásobné záběry umožňují precizní vyčištění. Od nejmenších dílů pro lékařství po největší formy pro automobilový průmysl Mastercam pro Solidworks zajišťuje účinné hrubování a přesné dokončování pro jakýkoli produkt. 20

23 VÍCEOSÉ OBRÁBĚNÍ Celkově jednodušší. Programování víceosého obrábění pomocí Mastercam může významně zvýšit konkurenceschopnost firmy. Mastercam pro Solidworks vám poskytne zefektivněnou kontrolu nad třemi hlavními prvky víceosého obrábění: obráběcí pole, řízení osy nástroje a předcházení kolizím. Mastercam vám pomůže zjednodušit dokonce i ty nejsložitější úkoly.,od 4-osého rotačního obrábění po vícelopatkové rotory s těsnými vnitřními řezy, Ostatní výhody: Víceplošné 5-osé hrubování a dokončování (včetně hloubkových řezů), hrubování odvrtáváním, obrábění metodou pružné řádky. SWARF (obrábění bokem frézy v 5 osách), obrábění přes více ploch. Pokročilá kontrola podříznutí a 5-osá bezpečná zóna kolem obrobku. Rychlé, jednoduché 5-osé ořezávání a vrtání. Vytváření plného 5-osého pohybu z 3-osé dráhy nástroje. Od základních 5-osých kontur po dynamické hrubování a složité dokončování Mastercam pro Solidworks je navržen pro zefektivněné víceosé programování. SOUSTRUŽENÍ Plně integrované soustružení pro SOLIDWORKS. Výkonné soustružnické strategie v Mastercamu pro Solidworks využívají i frézovací dráhy nástroje a poskytnou vám kompletní sadu nástrojů od základního soustružení po frézování a vrtání s C,Y i B osou. FUnkce verifikace umožňuje ověřit i ty nejsložitější dráhy nástrojů ještě dříve, než je spustíte na obráběcím stroji. Strojní a řídicí definice poskytují nový způsob, jak zajistit, aby vaše dílce byly provedeny správně hned napoprvé. Pro více informací navštivte Snadné hrubování, dokončování, závitování, zapichování, vyvrtávání, vrtání a upichování. Hrubování metodou dynamického pohybu prodlužuje životnost výměnných břitových destiček. Inteligentní hrubování vnitřního a vnějšího průměru, včetně hrubování k hraně u odlitků. Kontrola nástroje vám umožní automaticky zastavit obrábění, přičemž vám umožní zkontrolovat výměnnou břitovou destičku během hrubovacích, dokončovacích a zapichovacích operací. 21
