Y-BIKE Extreme NÁVOD K POUŽITÍ

Transkript

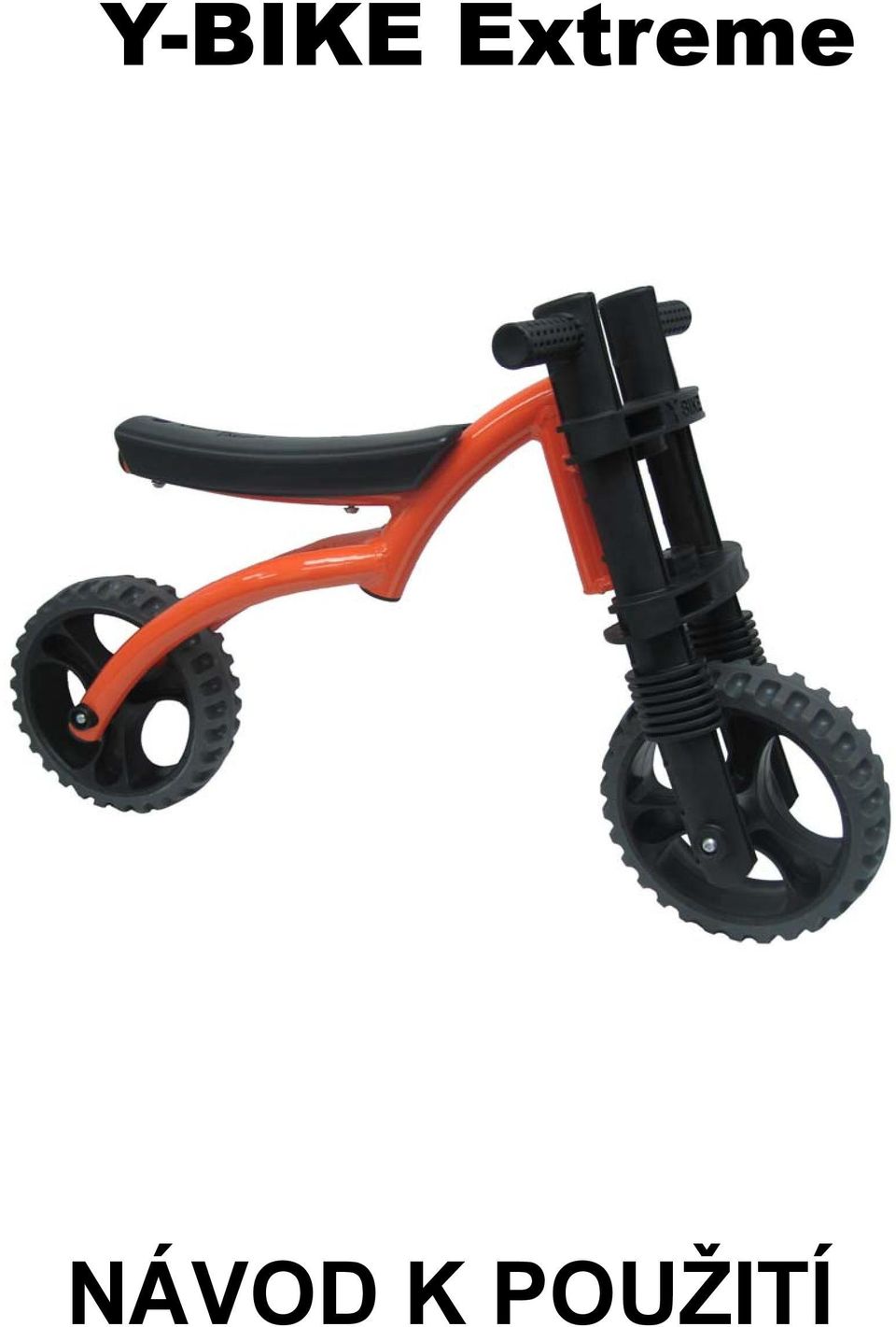

1 Y-BIKE Extreme NÁVOD K POUŽITÍ

2 DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY Upozornění DŮLEŽITÁ OPATŘENÍ: Stejně jako na jiných pojízdných výrobcích i jízda na dětském odrážedle může být riskantní činnost, při které se můžete dostat do nebezpečných situací. Před použitím je nutné si přečíst celý návod. Především je potřeba si dávat pozor na následující upozornění. 1. Všechny děti do 10 let by měly vždy jezdit za dohledu dospělých. Před použitím je třeba odrážedlo zkontrolovat. Měli byste se přesvědčit, že jsou všechny části správně zkompletované a utažené, a předejít tak možné nehodě. 2. Vždy noste ochranné prvky jako je helma, chránič loktů, kolen, triko s dlouhými rukávy, rukavice, kalhoty. Noste řádně zavázané sportovní boty. Nikdy nejezděte na boso či v sandálech. 3. Jezděte pouze po hladkém a rovném povrchu. NEpoužívejte odrážedlo na mokrém či nerovném povrchu s kameny nebo pískem. Dále NEpoužívejte odrážedlo za soumraku, v noci nebo za deště či mrazu. 4. NEdržte řidítka jen jednou rukou, ale vždy oběma. Pevně držte řidítka oběma rukama. 5. NEpoužívejte odrážedlo na kluzkém nebo mokrém povrchu, kde by se odrážedlo mohlo dostat do smyku a stát se neovladatelným. 6. NEjezděte z kopce, především z dlouhého táhlého kopce. V takových místech musíte být obzvlášť opatrní. 1

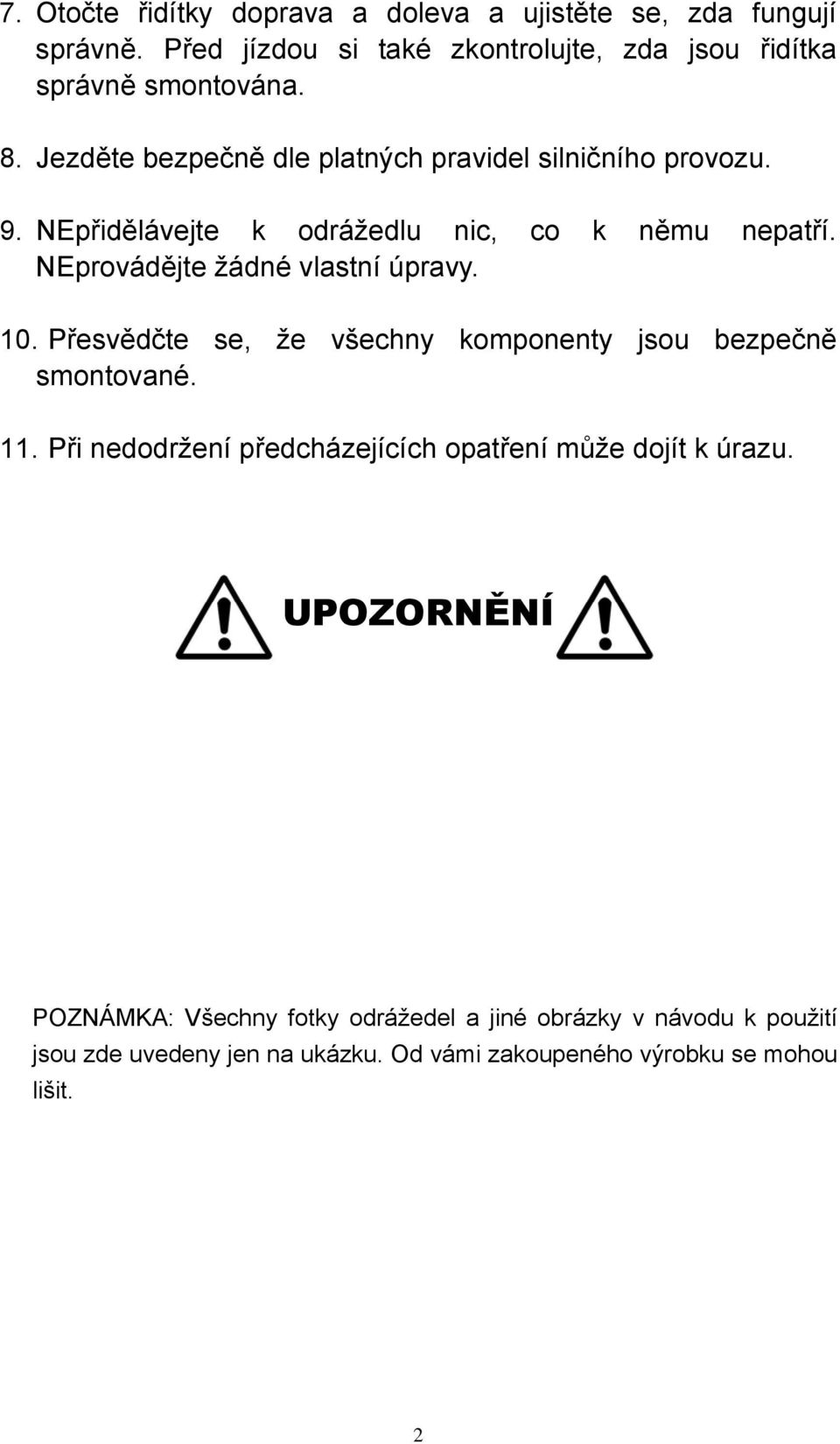

3 7. Otočte řidítky doprava a doleva a ujistěte se, zda fungují správně. Před jízdou si také zkontrolujte, zda jsou řidítka správně smontována. 8. Jezděte bezpečně dle platných pravidel silničního provozu. 9. NEpřidělávejte k odrážedlu nic, co k němu nepatří. NEprovádějte žádné vlastní úpravy. 10. Přesvědčte se, že všechny komponenty jsou bezpečně smontované. 11. Při nedodržení předcházejících opatření může dojít k úrazu. UPOZORNĚNÍ POZNÁMKA: Všechny fotky odrážedel a jiné obrázky v návodu k použití jsou zde uvedeny jen na ukázku. Od vámi zakoupeného výrobku se mohou lišit. 2

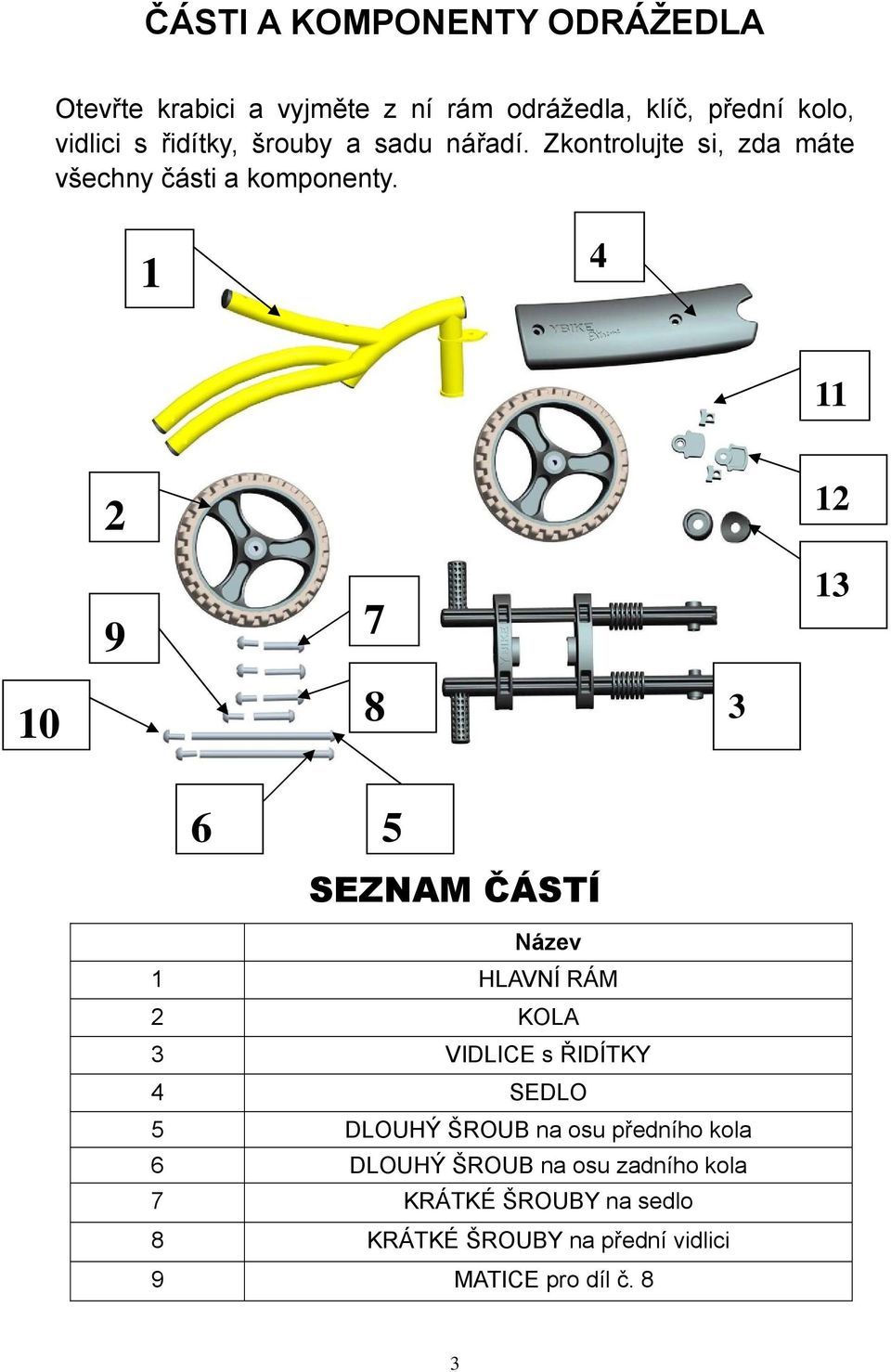

4 ČÁSTI A KOMPONENTY ODRÁŽEDLA Otevřte krabici a vyjměte z ní rám odrážedla, klíč, přední kolo, vidlici s řidítky, šrouby a sadu nářadí. Zkontrolujte si, zda máte všechny části a komponenty SEZNAM ČÁSTÍ Název 1 HLAVNÍ RÁM 2 KOLA 3 VIDLICE s ŘIDÍTKY 4 SEDLO 5 DLOUHÝ ŠROUB na osu předního kola 6 DLOUHÝ ŠROUB na osu zadního kola 7 KRÁTKÉ ŠROUBY na sedlo 8 KRÁTKÉ ŠROUBY na přední vidlici 9 MATICE pro díl č. 8 3

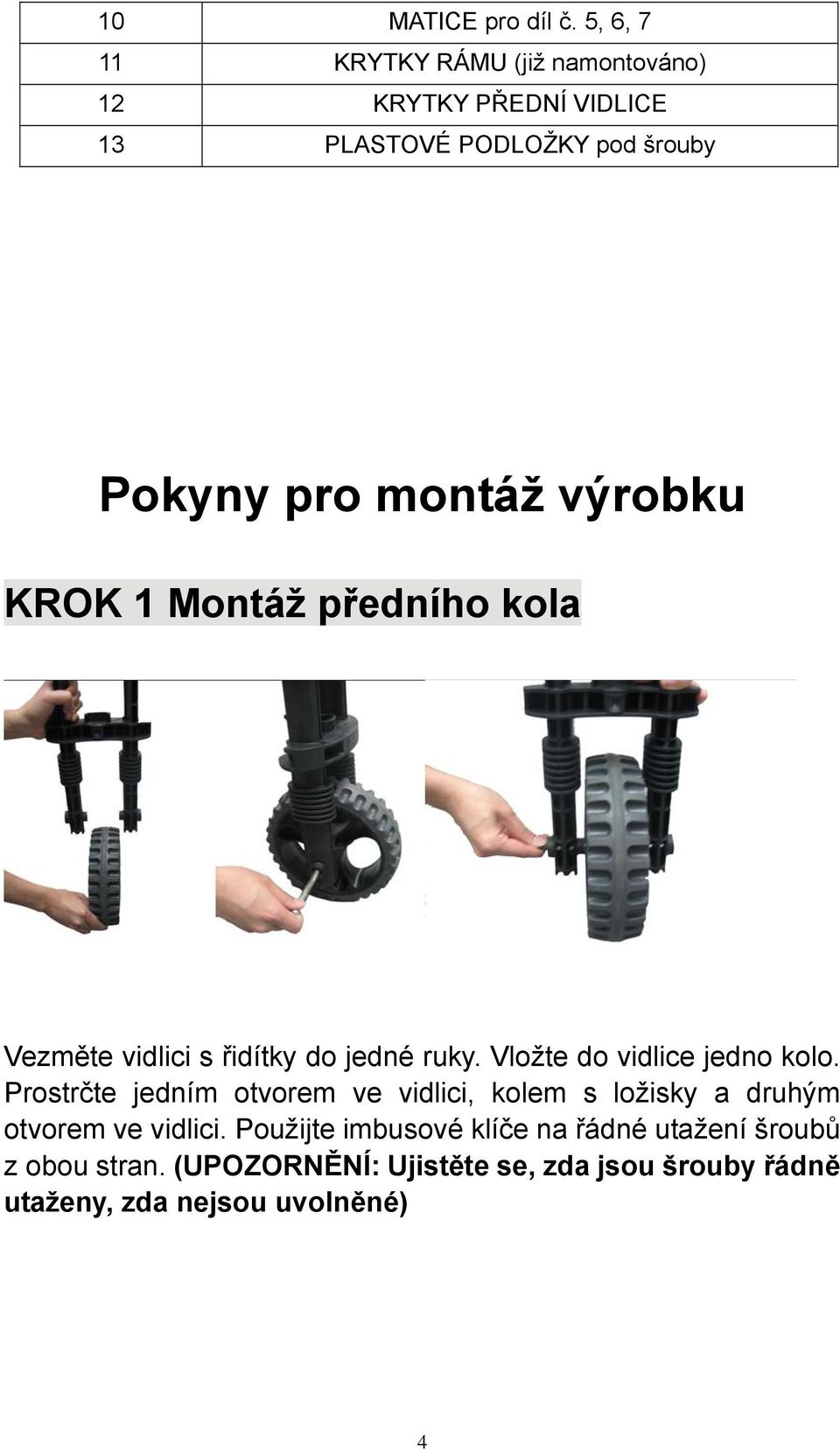

5 10 MATICE pro díl č. 5, 6, 7 11 KRYTKY RÁMU (již namontováno) 12 KRYTKY PŘEDNÍ VIDLICE 13 PLASTOVÉ PODLOŽKY pod šrouby Pokyny pro montáž výrobku KROK 1 Montáž předního kola Vezměte vidlici s řidítky do jedné ruky. Vložte do vidlice jedno kolo. Prostrčte jedním otvorem ve vidlici, kolem s ložisky a druhým otvorem ve vidlici. Použijte imbusové klíče na řádné utažení šroubů z obou stran. (UPOZORNĚNÍ: Ujistěte se, zda jsou šrouby řádně utaženy, zda nejsou uvolněné) 4

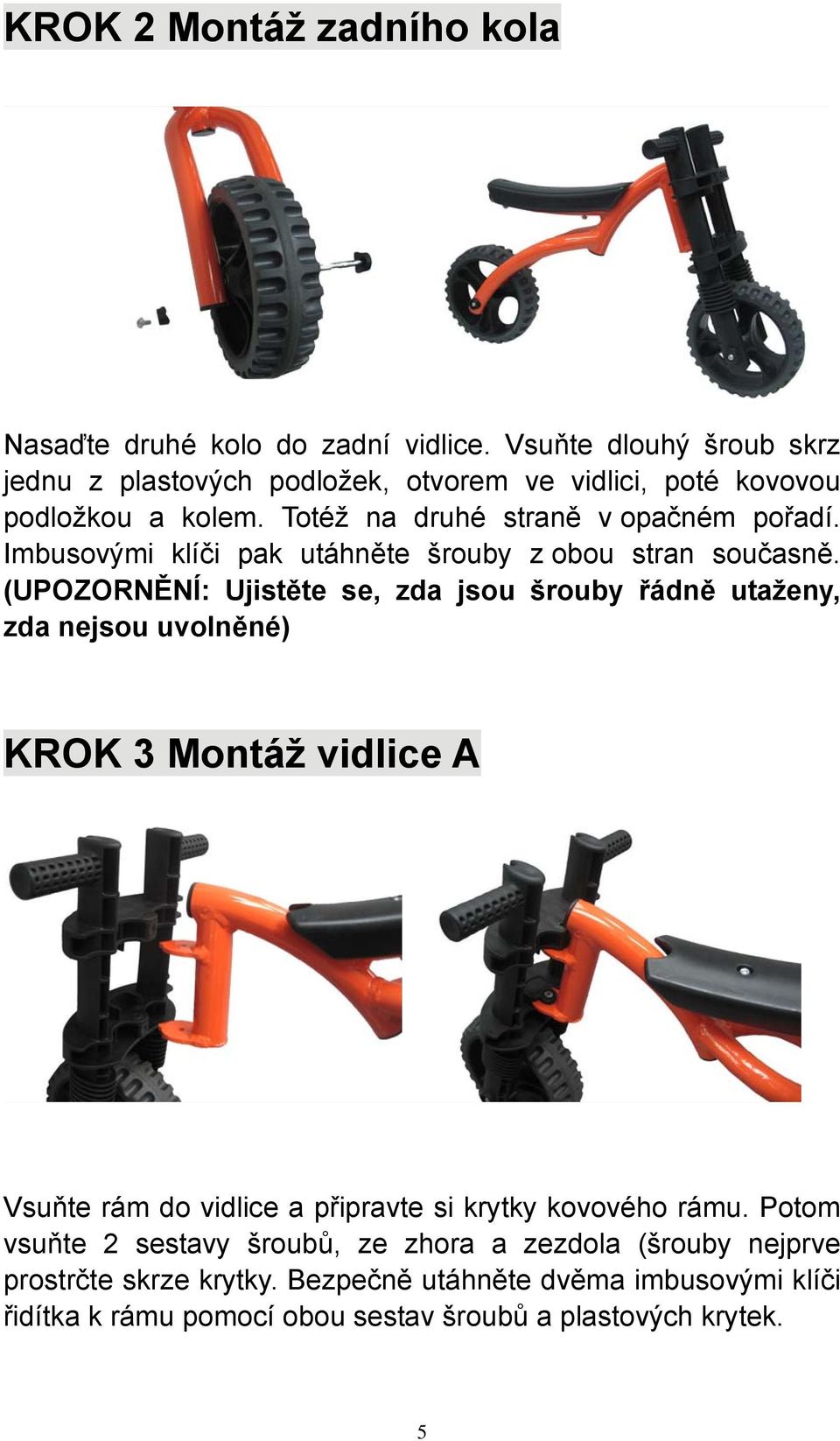

6 KROK 2 Montáž zadního kola Nasaďte druhé kolo do zadní vidlice. Vsuňte dlouhý šroub skrz jednu z plastových podložek, otvorem ve vidlici, poté kovovou podložkou a kolem. Totéž na druhé straně v opačném pořadí. Imbusovými klíči pak utáhněte šrouby z obou stran současně. (UPOZORNĚNÍ: Ujistěte se, zda jsou šrouby řádně utaženy, zda nejsou uvolněné) KROK 3 Montáž vidlice A Vsuňte rám do vidlice a připravte si krytky kovového rámu. Potom vsuňte 2 sestavy šroubů, ze zhora a zezdola (šrouby nejprve prostrčte skrze krytky. Bezpečně utáhněte dvěma imbusovými klíči řidítka k rámu pomocí obou sestav šroubů a plastových krytek. 5

7 (UPOZORNĚNÍ: Ujistěte se, zda jsou šrouby řádně utaženy, zda nejsou uvolněné) KROK 4 Montáž sedadla Vložte krátké šrouby do otvorů na sedadle. Imbusovým klíčem utáhněte šrouby proti sobě. (UPOZORNĚNÍ: Ujistěte se, zda jsou šrouby řádně utaženy, zda nejsou uvolněné) 6

8 NUTNÁ KONTROLA PŘED JÍZDOU 1. Nejprve zkontrolujte, zda jsou všechny šrouby řádně utaženy a řidítka upevněna. 2. Zadruhé zkontrolujte kola, zda se hladce otáčejí a všechny části jsou dobře zajištěny. 3. Nakonec, po kontrole popsané v předcházejících bodech, můžete začít jezdit na odrážedle. 7
