elektrický bezpřevodový výtahový stroj, trakční uvnitř výtahové šachty na rámu na nosných ocelových lanech nebo pásech

Transkript

1 Výtah s označením "A" Požadované parametry investorem Technická data výtahů Nosnost výtahů Jmenovitá rychlost Hlučnost Počet stanic/nástupišť: 3/3 Označení stanic -1,0,1 Výchozí nástupní stanice,,0,, Pohon Typ výtahového stroje Umístění Zavěšení kabiny Výkon Pohon dimenzovaný na Řízení rozvaděč výtahu sběrné zařízení Kabina Světlá šířka x hloubka x výška Provedení Kabinové dveře Typ Světlá šířka x výška Materiál křídel dveří Předotevírání automatických dveří v dveřním pásmu pro urychlení přepravy osob. Interiér kabiny 630 KG,tj. 8 osob min. 1m/s 55 dc - 1m od,,strojovny,, elektrický bezpřevodový výtahový stroj, trakční uvnitř výtahové šachty na rámu na nosných ocelových lanech nebo pásech max. 4 Kw startů/rok mikroprocesorový řídící systém s frekvenčním řízením jednosměrné sběrné, směrem dolů 1100x1450x2200 mm neprůchozí stranou suvné, vybavené bezpečnostním prvkem světelné clony 900x2100 mm Navrhované parametry výtahů dodavatelem

2 Materiál stěn kabiny Materiál stěny u vstupu Podhledový strop vzor Typ osvětlení Nastavitelné osvětlení kabiny Podlaha Zrcadlo Madlo Sedátko Ovladače a signalizace v kabině Funkce blokování přivolání plného výtahu Funkce vážení kabiny bodové osvětlení Led umístěné ve stropním podhledovém stropu Led diody osvětlení kabiny je řízeno automaticky - zapne se, je-li výtah přivolán a vypne se po 15 minutách. Jedna LED dioda zůstává svítit stále. protiskluzové PVC na 1/2 výšky zadní stěny - v šířce zadní stěny Nerez, zadní a dvoubočních stěnách nerezové sklopné sedátko úprava antivandal digitální ukazatel polohy a směrové šipky nouzové osvětlení nouzová signalizace ALARM tlačítko otevření dveří tlačítko zavření dveří tlačítko prodloužené volby otevření dveří tlačítko volby stanice, prosvětlovací s reliéfními znaky akustický hlásič pater Indukční smyčka oboustranné dorozumívací zařízení napojené přes GSM bránu funkce ignorování přivolání výtahu při plném zatížení signalizace zvuková i optická při přetížení kabiny, Tenzometrické snímače zatížení

3 Kamera bude provedena příprava pro kamerový systém (kabelový vývod a prostup kabeláže stěnami kabiny) Šachetní dveře Typ dveří Provedení dveří Světlá výška Světlá šířka vstupu stranou suvné mm 900 mm Požární odolnost EW 15 DP 1 Signalizace ve stanicích Výchozí stanice Ostatní stanice Tlačítka volby Klíčkový ovladač prosvětlovací provedení kov, antivandal ovládání funkce výtahu při požáru dle ČSN EN 81-73

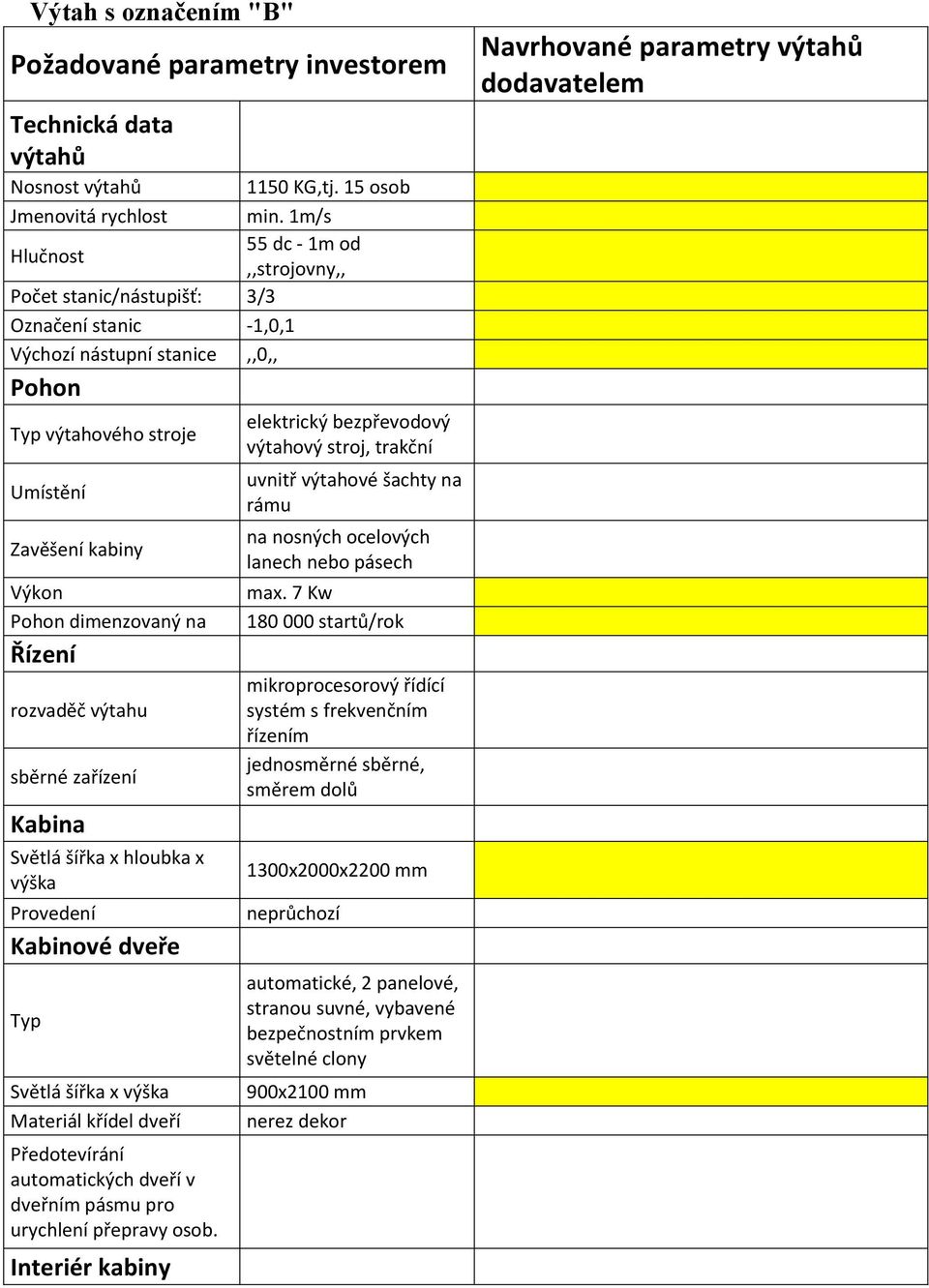

4 Výtah s označením "B" Požadované parametry investorem Technická data výtahů Nosnost výtahů Jmenovitá rychlost Hlučnost Počet stanic/nástupišť: 3/3 Označení stanic -1,0,1 Výchozí nástupní stanice,,0,, Pohon Typ výtahového stroje Umístění Zavěšení kabiny Výkon Pohon dimenzovaný na Řízení rozvaděč výtahu sběrné zařízení Kabina Světlá šířka x hloubka x výška Provedení Kabinové dveře Typ Světlá šířka x výška Materiál křídel dveří Předotevírání automatických dveří v dveřním pásmu pro urychlení přepravy osob. Interiér kabiny 1150 KG,tj. 15 osob min. 1m/s 55 dc - 1m od,,strojovny,, elektrický bezpřevodový výtahový stroj, trakční uvnitř výtahové šachty na rámu na nosných ocelových lanech nebo pásech max. 7 Kw startů/rok mikroprocesorový řídící systém s frekvenčním řízením jednosměrné sběrné, směrem dolů 1300x2000x2200 mm neprůchozí stranou suvné, vybavené bezpečnostním prvkem světelné clony 900x2100 mm Navrhované parametry výtahů dodavatelem

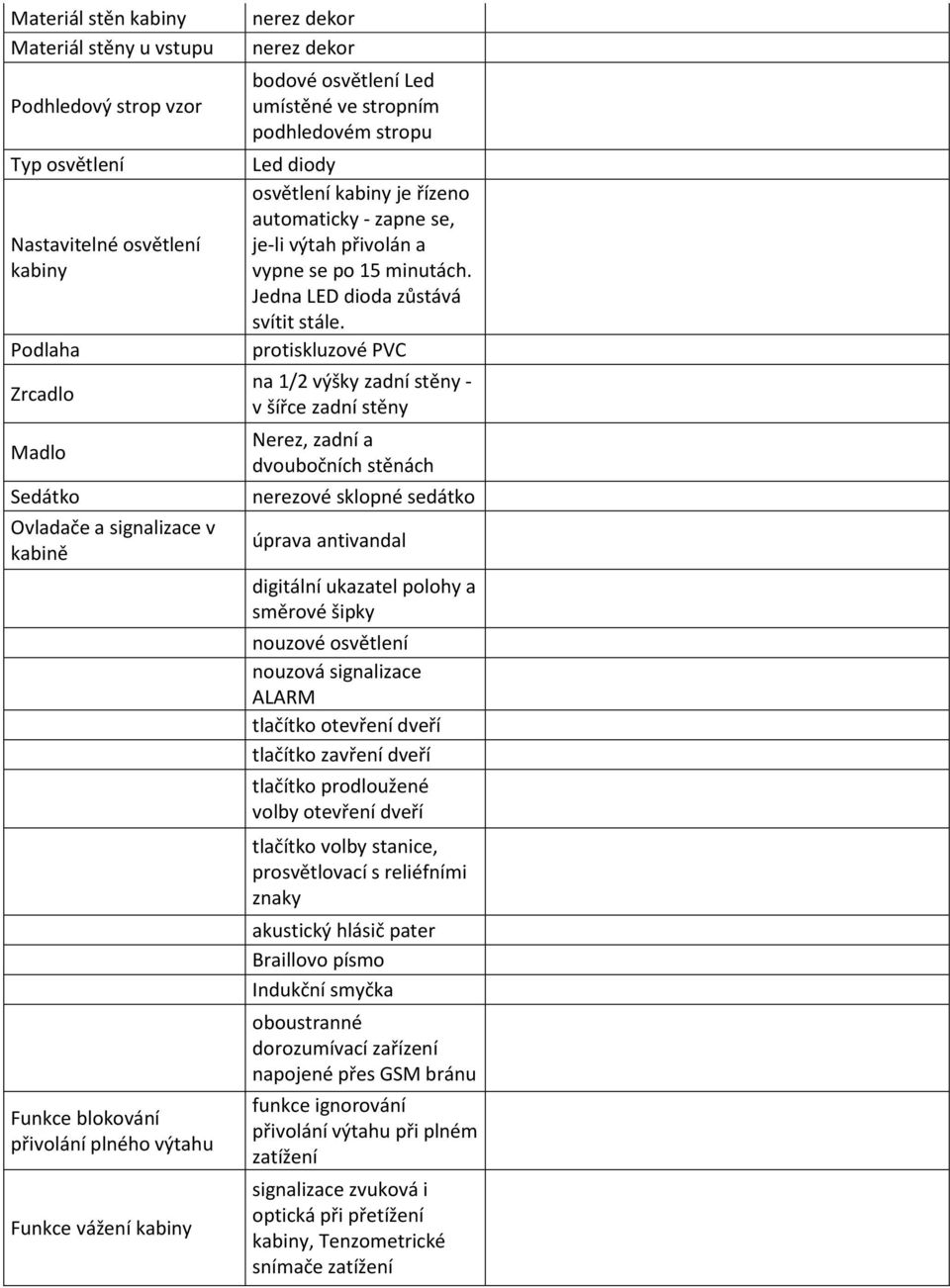

5 Materiál stěn kabiny Materiál stěny u vstupu Podhledový strop vzor Typ osvětlení Nastavitelné osvětlení kabiny Podlaha Zrcadlo Madlo Sedátko Ovladače a signalizace v kabině Funkce blokování přivolání plného výtahu Funkce vážení kabiny bodové osvětlení Led umístěné ve stropním podhledovém stropu Led diody osvětlení kabiny je řízeno automaticky - zapne se, je-li výtah přivolán a vypne se po 15 minutách. Jedna LED dioda zůstává svítit stále. protiskluzové PVC na 1/2 výšky zadní stěny - v šířce zadní stěny Nerez, zadní a dvoubočních stěnách nerezové sklopné sedátko úprava antivandal digitální ukazatel polohy a směrové šipky nouzové osvětlení nouzová signalizace ALARM tlačítko otevření dveří tlačítko zavření dveří tlačítko prodloužené volby otevření dveří tlačítko volby stanice, prosvětlovací s reliéfními znaky akustický hlásič pater Indukční smyčka oboustranné dorozumívací zařízení napojené přes GSM bránu funkce ignorování přivolání výtahu při plném zatížení signalizace zvuková i optická při přetížení kabiny, Tenzometrické snímače zatížení

6 Kamera bude provedena příprava pro kamerový systém (kabelový vývod a prostup kabeláže stěnami kabiny) Šachetní dveře Typ dveří Provedení dveří Světlá výška Světlá šířka vstupu stranou suvné mm 900 mm Požární odolnost EW 15 DP 1 Signalizace ve stanicích Výchozí stanice Ostatní stanice Tlačítka volby Klíčkový ovladač prosvětlovací provedení kov, antivandal ovládání funkce výtahu při požáru dle ČSN EN 81-73
