Technická zpráva VENKOVNÍ ÚPRAVY. Psychiatrická léčebna Havlíčkův Brod, dětské hřiště u pavilonu č.12

Transkript

1 PROJEKTOVÝ ATELIÉR, KOPÍROVACÍ SLUŽBY HAVLÍČKŮV BROD TEL FAX VENKOVNÍ ÚPRAVY Psychiatrická léčebna Havlíčkův Brod, dětské hřiště u pavilonu č.12 Technická zpráva Zakázka č. : Název akce : Psychiatrická léčebna Havlíčkův Brod, dětské hřiště u pavilonu č. 12 Místo akce : Havlíčkův Brod Investor : Psychiatrická léčebna, Rozkošská 2322, Havlíčkův Brod Stupeň : DZS Vypracoval: STAVOTHERM - PROJEKCE spol. s r.o. Ing. Luboš Duben

2 TECHNICKÁ ZPRÁVA Stavba : Psychiatrická léčebna Havlíčkův Brod, dětské hřiště u pavilonu č. 12 Objekt : Venkovní úpravy Identifikační údaje : Katastrální území : Havlíčkův Brod Název stavby : Psychiatrická léčebna Havlíčkův Brod, dětské hřiště u pavilonu č. 12 Investor : Psychiatrická léčebna, Rozkošská 2322, Havlíčkův Brod Zpracovatel dokumentace : STAVOTHERM PROJEKCE spol. s.r.o Stupeň PD : DZS Výchozí podklady : Základní technické informace - účel stavby, tech. parametry Podrobná situace -zaměření Související ČSN a TP Charakteristika a základní údaje objektu stavby : Tento projekt řeší vybudování nových zpevněných ploch v bezprostřední blízkosti pavilonu č.12 psychiatrické léčebny v Havlíčkově Brodě. Dále se zabývá úpravou travnaté plochy před objektem, která bude nově sloužit jako dětské hřiště. Vlastní obslužné komunikace propojující objekt s okolím zůstávají neměnné. Jedná se o komunikace s živičným krytem. U objektu budou vybudovány nové parkovací místa viz situace. Podél severovýchodní části objektu vznikne šest parkovacích míst čtyři šikmá parkovací místa (úhel 75 ) po pro skupinu voz idel O1 + dvě podélná parkovací místa (parkovaní pro osoby se sníženou schopností pohybu je zajištěno na zpevněné ploše přímo před vstupem do objektu). Na travnaté ploše před vlastním objektem bude vybudováno dětské hřiště. Součástí nového hřiště bude sportovní plocha s hlinitopísčitým povrchem o rozměrech hrací plochy 6,0 x 12,0 m. U sportovní plochy bude instalován koš na basketbal. Další vybavení hřiště bude tvořit pískoviště o rozměrech 3,0 x 3,0 m, stůl na stolní tenis, nadzemní bazén o průměru 3,6 m, dvě pružinová houpadla, vahadlová houpačka na stání, věžová multifunkční sestava a kuželky. Pod stolem na tenis bude provedena dlážděná plocha z velkoformátových dlaždic (300x300x40). K bazénu bude proveden přístupový chodníček s dlážděným povrchem velkoformátové dlaždice, v místě vstupu do bazénku bude použita protiskluzová dlažba s vymývaným povrchem. Kolem herních prvků budou provedeny dopadové zóny s předepsaným povrchem. Všechny umístěné atrakce musí splňovat příslušné normy a předpisy (bude prokázáno u každé jednotlivě). Stavebně technické řešení : 1

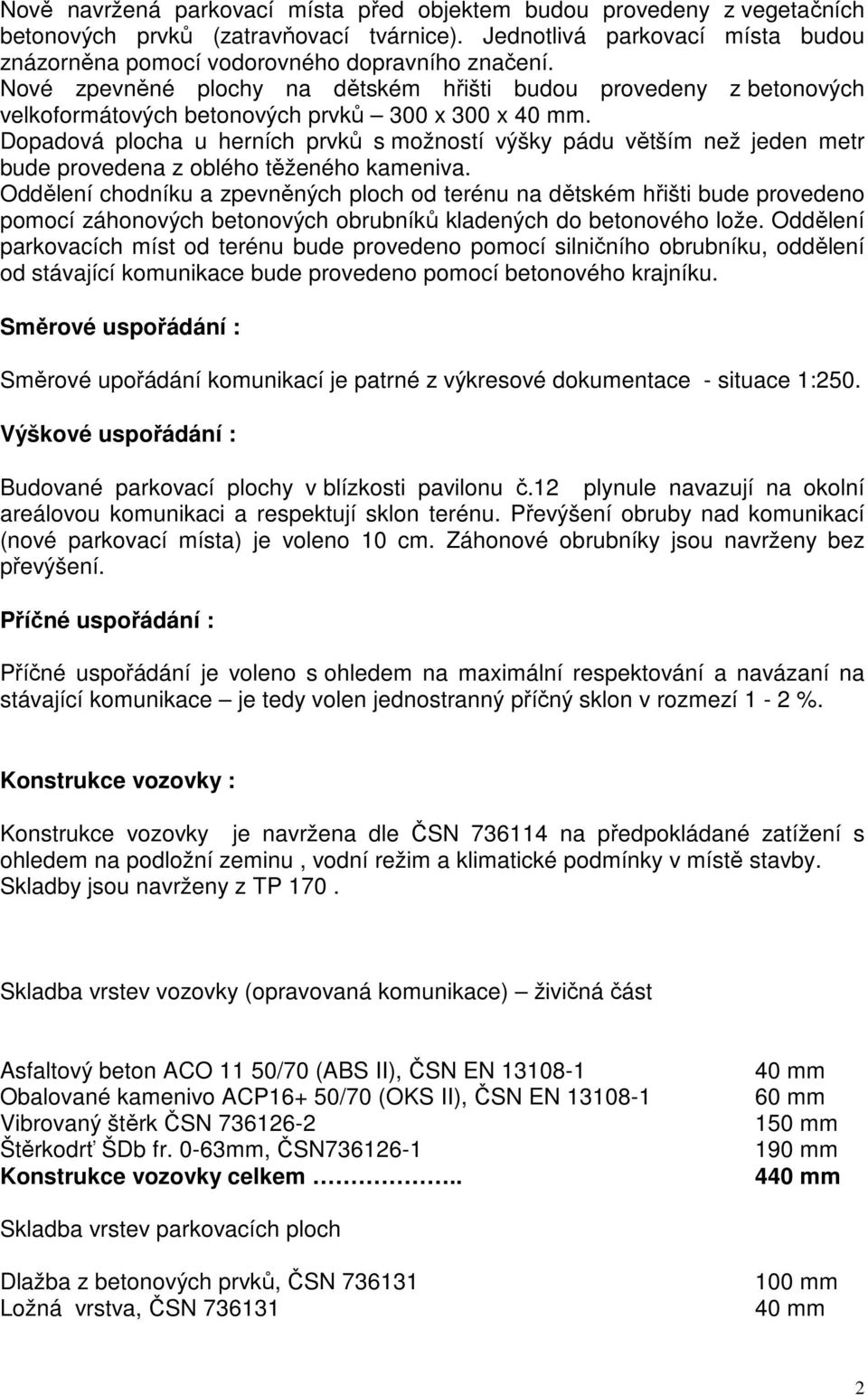

3 Nově navržená parkovací místa před objektem budou provedeny z vegetačních betonových prvků (zatravňovací tvárnice). Jednotlivá parkovací místa budou znázorněna pomocí vodorovného dopravního značení. Nové zpevněné plochy na dětském hřišti budou provedeny z betonových velkoformátových betonových prvků 300 x 300 x. Dopadová plocha u herních prvků s možností výšky pádu větším než jeden metr bude provedena z oblého těženého kameniva. Oddělení chodníku a zpevněných ploch od terénu na dětském hřišti bude provedeno pomocí záhonových betonových obrubníků kladených do betonového lože. Oddělení parkovacích míst od terénu bude provedeno pomocí silničního obrubníku, oddělení od stávající komunikace bude provedeno pomocí betonového krajníku. Směrové uspořádání : Směrové upořádání komunikací je patrné z výkresové dokumentace - situace 1:250. Výškové uspořádání : Budované parkovací plochy v blízkosti pavilonu č.12 plynule navazují na okolní areálovou komunikaci a respektují sklon terénu. Převýšení obruby nad komunikací (nové parkovací místa) je voleno 10 cm. Záhonové obrubníky jsou navrženy bez převýšení. Příčné uspořádání : Příčné uspořádání je voleno s ohledem na maximální respektování a navázaní na stávající komunikace je tedy volen jednostranný příčný sklon v rozmezí 1-2 %. Konstrukce vozovky : Konstrukce vozovky je navržena dle ČSN na předpokládané zatížení s ohledem na podložní zeminu, vodní režim a klimatické podmínky v místě stavby. Skladby jsou navrženy z TP 170. Skladba vrstev vozovky (opravovaná komunikace) živičná část Asfaltový beton ACO 11 50/70 (ABS II), ČSN EN Obalované kamenivo ACP16+ 50/70 (OKS II), ČSN EN Vibrovaný štěrk ČSN Štěrkodrť ŠDb fr. 0-63mm, ČSN Konstrukce vozovky celkem.. 60 mm 190 mm 4 Skladba vrstev parkovacích ploch Dlažba z betonových prvků, ČSN Ložná vrstva, ČSN mm 2

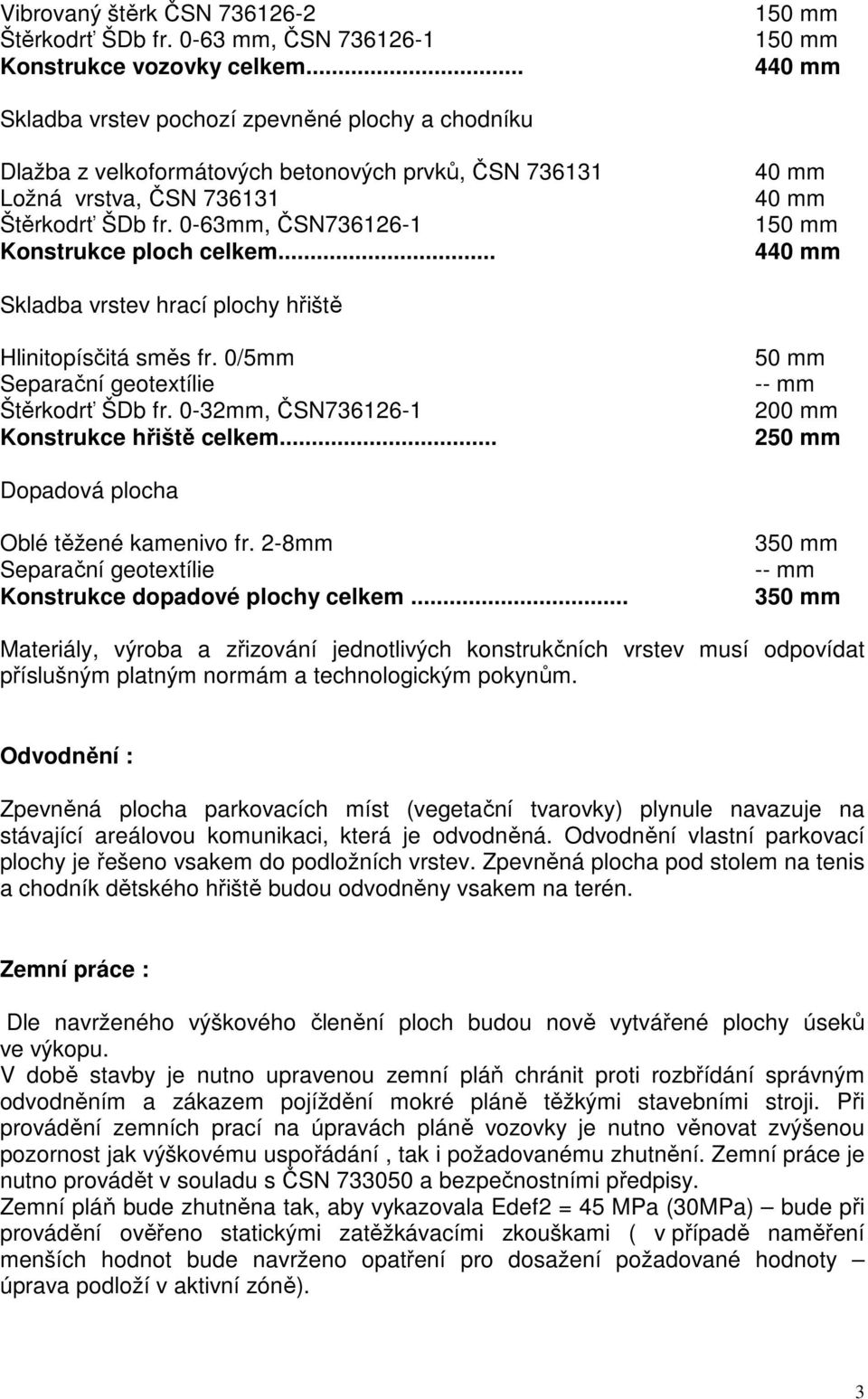

4 Vibrovaný štěrk ČSN Štěrkodrť ŠDb fr mm, ČSN Konstrukce vozovky celkem... 4 Skladba vrstev pochozí zpevněné plochy a chodníku Dlažba z velkoformátových betonových prvků, ČSN Ložná vrstva, ČSN Štěrkodrť ŠDb fr. 0-63mm, ČSN Konstrukce ploch celkem... 4 Skladba vrstev hrací plochy hřiště Hlinitopísčitá směs fr. 0/5mm Separační geotextílie Štěrkodrť ŠDb fr. 0-32mm, ČSN Konstrukce hřiště celkem mm -- mm 200 mm 250 mm Dopadová plocha Oblé těžené kamenivo fr. 2-8mm Separační geotextílie Konstrukce dopadové plochy celkem mm -- mm 350 mm Materiály, výroba a zřizování jednotlivých konstrukčních vrstev musí odpovídat příslušným platným normám a technologickým pokynům. Odvodnění : Zpevněná plocha parkovacích míst (vegetační tvarovky) plynule navazuje na stávající areálovou komunikaci, která je odvodněná. Odvodnění vlastní parkovací plochy je řešeno vsakem do podložních vrstev. Zpevněná plocha pod stolem na tenis a chodník dětského hřiště budou odvodněny vsakem na terén. Zemní práce : Dle navrženého výškového členění ploch budou nově vytvářené plochy úseků ve výkopu. V době stavby je nutno upravenou zemní pláň chránit proti rozbřídání správným odvodněním a zákazem pojíždění mokré pláně těžkými stavebními stroji. Při provádění zemních prací na úpravách pláně vozovky je nutno věnovat zvýšenou pozornost jak výškovému uspořádání, tak i požadovanému zhutnění. Zemní práce je nutno provádět v souladu s ČSN a bezpečnostními předpisy. Zemní pláň bude zhutněna tak, aby vykazovala Edef2 = 45 MPa (30MPa) bude při provádění ověřeno statickými zatěžkávacími zkouškami ( v případě naměření menších hodnot bude navrženo opatření pro dosažení požadované hodnoty úprava podloží v aktivní zóně). 3

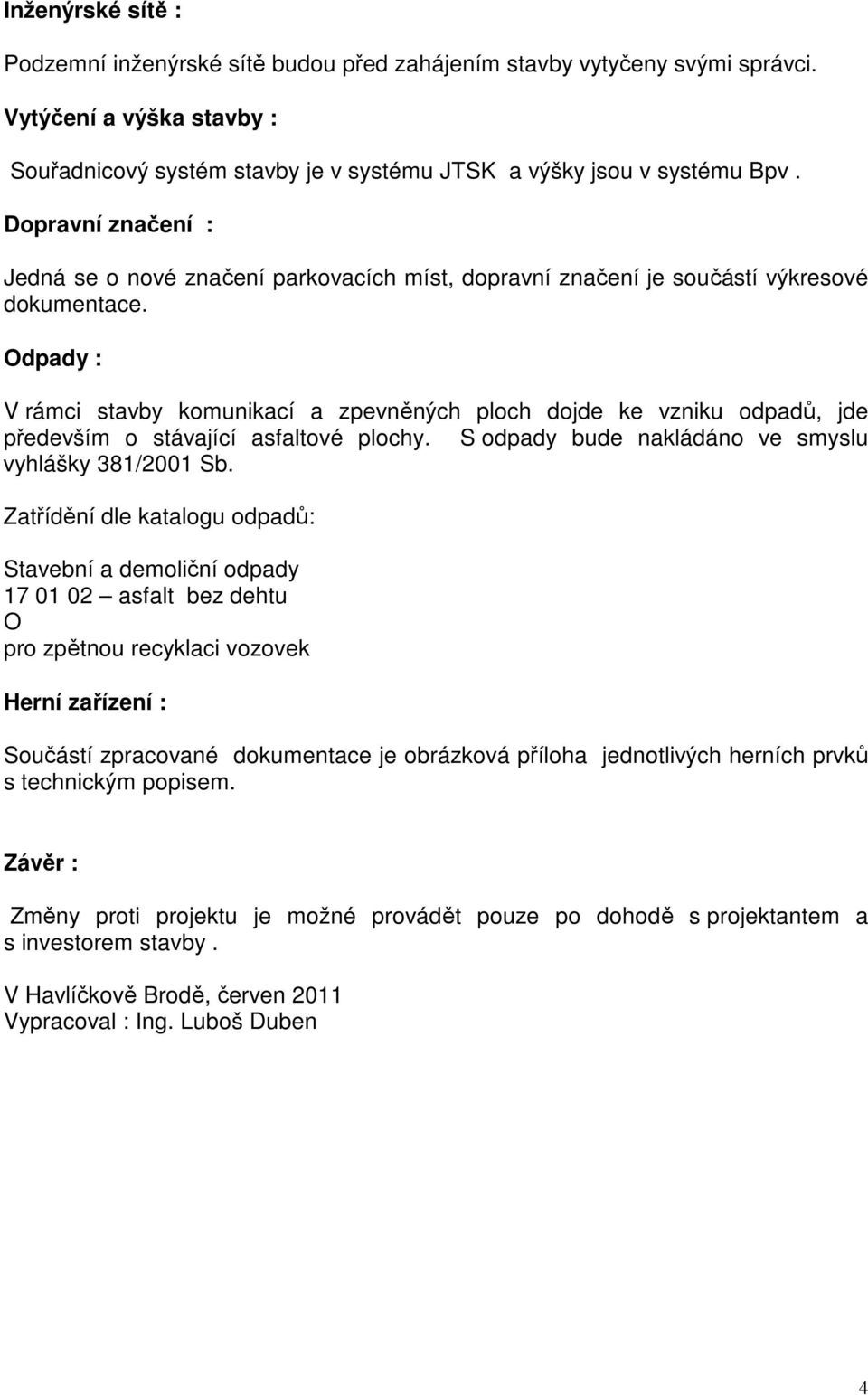

5 Inženýrské sítě : Podzemní inženýrské sítě budou před zahájením stavby vytyčeny svými správci. Vytýčení a výška stavby : Souřadnicový systém stavby je v systému JTSK a výšky jsou v systému Bpv. Dopravní značení : Jedná se o nové značení parkovacích míst, dopravní značení je součástí výkresové dokumentace. Odpady : V rámci stavby komunikací a zpevněných ploch dojde ke vzniku odpadů, jde především o stávající asfaltové plochy. S odpady bude nakládáno ve smyslu vyhlášky 381/2001 Sb. Zatřídění dle katalogu odpadů: Stavební a demoliční odpady asfalt bez dehtu O pro zpětnou recyklaci vozovek Herní zařízení : Součástí zpracované dokumentace je obrázková příloha jednotlivých herních prvků s technickým popisem. Závěr : Změny proti projektu je možné provádět pouze po dohodě s projektantem a s investorem stavby. V Havlíčkově Brodě, červen 2011 Vypracoval : Ing. Luboš Duben 4
