1 Komparátor napìtí KOMPAR S-XX.XX.XX R Výrobní program Výrobce: Na Lužci Láznì Bohdaneè Kumburská Nová Paka

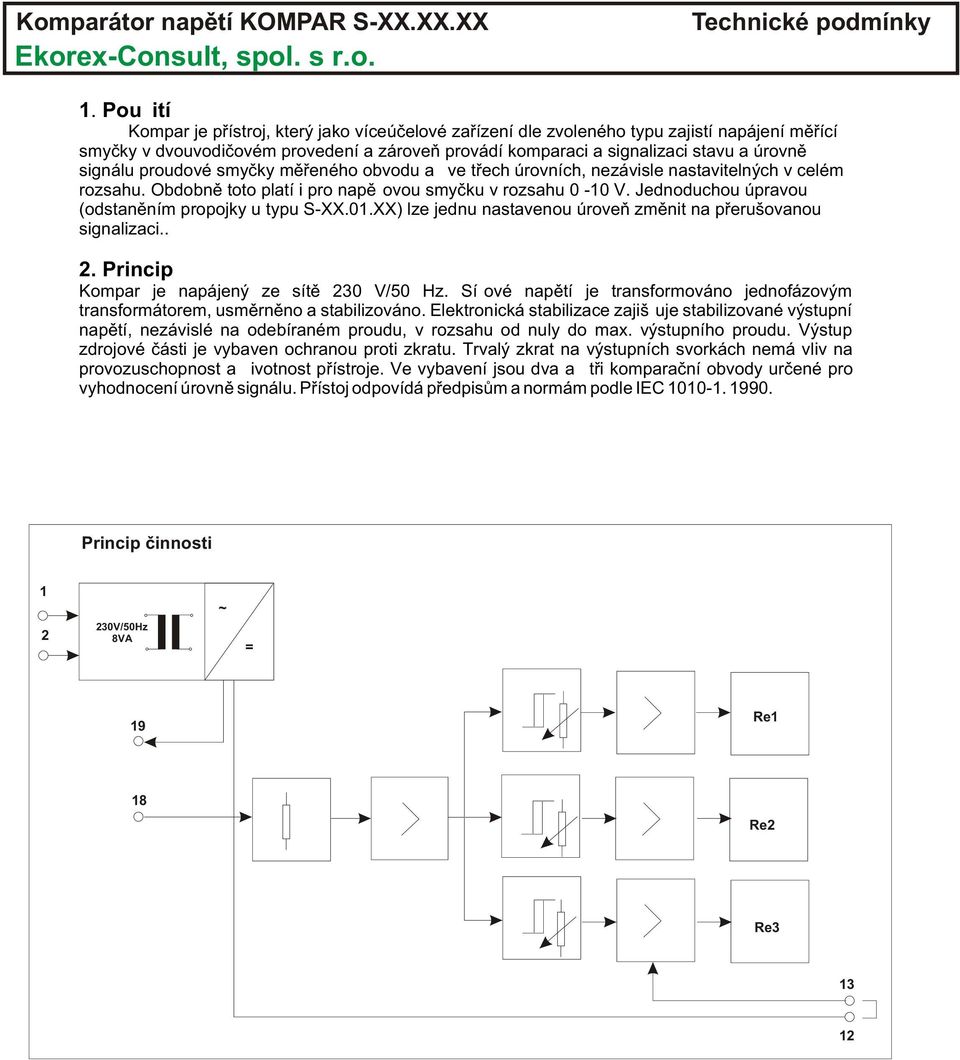

2 1. Použití Kompar je pøístroj, který jako víceúèelové zaøízení dle zvoleného typu zajistí napájení mìøící smyèky v dvouvodièovém provedení a zároveò provádí komparaci a signalizaci stavu a úrovnì signálu proudové smyèky mìøeného obvodu až ve tøech úrovních, nezávisle nastavitelných v celém rozsahu. Obdobnì toto platí i pro napì ovou smyèku v rozsahu 0-10 V. Jednoduchou úpravou (odstanìním propojky u typu S-XX.01.XX) lze jednu nastavenou úroveò zmìnit na pøerušovanou signalizaci.. 2. Princip Kompar je napájený ze sítì 230 V/50 Hz. Sí ové napìtí je transformováno jednofázovým transformátorem, usmìrnìno a stabilizováno. Elektronická stabilizace zajiš uje stabilizované výstupní napìtí, nezávislé na odebíraném proudu, v rozsahu od nuly do max. výstupního proudu. Výstup zdrojové èásti je vybaven ochranou proti zkratu. Trvalý zkrat na výstupních svorkách nemá vliv na provozuschopnost a životnost pøístroje. Ve vybavení jsou dva až tøi komparaèní obvody urèené pro vyhodnocení úrovnì signálu. Pøístoj odpovídá pøedpisùm a normám podle IEC Princip èinnosti V/50Hz 8VA ~ = 19 Re1 18 Re2 Re

Jednoduchou úpravou (odstanìním propojky u typu S-XX.01.XX) lze jednu nastavenou úroveò zmìnit na pøerušovanou signalizaci.. 2. Princip Kompar je napájený ze sítì 230 V/50 Hz.

3 3. Popis Pøístroj je umístìn v plastovém krytu urèeném k montáži na DIN - lištu. Napájení proudové smyèky je indikováno dvoubarevnou LED diodou (platí pro typ S-2X.XX.XX). Pøi normálním øežimu svítí zelenì, pøi pøekroèení povolené hodnoty odbìru proudu, pøípadnì pøi zkratu výstupu, svítí èervenì. Pokud nesvítí, není na vstupu napájecí napìtí. Stav sepnutí relé je indikován jednobarvnými LED diodami. Pøístoj je urèený jako víceúèelové zaøízení se širokým rozsahem použití: A) ve výbavì má 2 ks (dvì komparaèní úrovnì ) pøípadnì 3 ks (tøi komparaèní úrovnì) relé 250 V/5A s možností využití relé è. 3 s pøerušovaným chodem - typ S-X3.X1.XX B) lze jej použít ve smyèce dvouvodièového zapojení jako zdroje a zároveò pomocí nastavovacích prvkù zajistit sepnutí relé ve tøech rùzných, navzájem nezávisle nastavitelných úrovních proudu protékajícího smyèkou - typ SXX.XX.02 (svorka è. 19 proti è. 18). C) relé è. 3 funguje jako pøerušovací relé s cca jednovteøinovým cyklem spínání. Pøístoje jsou dodávány s propojkou ve svorkách è. 12 a 13, která tuto funkci vypíná a relé è 3 funguje jako ostatní relé v pøístoji. Po odstranìní propojky relé funguje jako paøerušovací relé. Tuto funkci je možné využí napøíklad pro signalizaci havarijního stavu. D) Komparaèní obvody è. 1 a è. 3 mohou být zapojeny takovým zpùsobem, že relé è. 1 a relé è. 3 jsou sepnuta pøi nedosažení nastavené úrovnì a vypínají pøi pøekroèení nastavené úrovnì komparace. Této funkce je možné využít souèasnì pro ochranu obvodu v pøípadì výpadku napájecího napìtí. V kódovém oznaèení zvolením pøíslušného typu pøístroje (prvním èíslem v druhém dvojèíslí) urèíme, která relé mají tuto funkci plnit. U typu S-XX.1X. XX - relé è. 1 po pøipojení na napájecí napìtí sepne kontakty è. 4 a è. 5 (v pøípadì pøerušení napájecího napìtí, èi dosažení nastavené komparaèní úrovnì se sepnou kontakty è. 3 a è. 4). S-XX.3X.XX - výše uvedenou funkci plní relé è. 3 (josu sepnuty kontakty è. 10 a è. 11), S-XX.2X.XX má takto zapojená relé è. 1 a è. 3 (jsou sepnuty kontakty Re1 - è. 4 a è.5, Re3 - è. 10 a è.11). Pøístroj s oznaèením S-XX.0X.XX tuto funci nemá u žádného relé (všechna relé josu po pøipojení napájecího napìtí v klidovém stavu - jsou sepnuty kontakty Re1 - è. 3 a è. 4, Re2 - è. 6 è.7, Re3 - è. 9 a è.10). E) pro mìøící obvody s vlastním zdrojem, mùže být využit rovnìž jako samostaný komparaèní, vyhodnocovací a regulaèní èlen. V tomto pøípadì se vstup pøístoje (svorka è. 18 proti spoleèné svorce è. 17) zapojí do obvodu: - v sérii s ostaními pøístroji (pro typ S-0X.XX.02, proudová smyèka) - paralelnì s dalšími pøístoji (pro typ S-0X.XX.10, napì ová smyèka) 4. Provozní podmínky a technické údaje Napájecí napìtí 230 V / 50 Hz +6 až -10 % Výstupní stabilizované napìtí ( pro S-2X.XX.XX ) 23 V ±5% Pøíkon 8 VA Hodnota výstupního proudu pøi zmìnì v ýstupního napìtí 15 až 0 V 38 až 22 ma ( porucha obvodu smyèky ) Výstupy obvodù (s pøepínacími kontakty) dvì, nebo tøi relé max. 250V/5A Nastavitel ná hodnota úrovnì kom parace nezávisle pro každý komparátor Komparace obvodù s plynule nastavitelnou úrovní signálu 0 až 10 V nebo 0(4) až 20mA Zmìna nastavení komp. úrov nì vlivem okolní teploty (z celého 0,3 % na 10 C rozsahu) Hystereze nastavené kom p. úrovnì max. 1 % Krytí IP20 dle ÈSN Rozsah provozních teplot -15 až +70 C Pozn. Pøi souèasném vybuzení všech tøí relé a odbìru smyèky nad 15 ma mùže dojít pøi dolní mezi sí ového napìtí (207 V) ke vzniku zvlnìní na výstupu zdroje až 1 V p-p. Toto zvlnìní však nemá vliv na èinnost bìžných pøevodníkù.

Stav sepnutí relé je indikován jednobarvnými LED diodami.

4 5. Mìøení a kontrola 5.1. Kontrola obecnì Kontrola vstupních materiálù se øídí pokyny dle Pøíruèky jakosti SM-01. Kontrola mezioperaèní a výstupní 100% kontrola se øídí pokyny dle Pøíruèky jakosti SM Kontrola 100% Mìøení a kontrola je popsáno v pøedpisech pro nastavování a výstupní kontrolu pøílohy è. 02- TP0799/TP S a è. 03-TP0799/TP S Kontrola funkce: Celkovou kontrolu vzhledu, provedení a kompletnosti výrobku. Kontrolujeme shodu dokumentace se skuteèností ( rozsah, provedení ). 6. Ostatní údaje 6.1 Druh provozu Druh provozu je trvalý 6.2 Údaje na výrobku!oznaèení výrobce!typ pøístroje!napájecí napìtí!výrobní èíslo!vstupní signál!max. pøíkon!krytí 7. Skladování, dodávání a doprava 7.1 Skladování o Komparátory je možno skladovat pøi teplotì okolí 5 až 55 C s relativní vlhkostí okolního vzduchu max. 75 %. 7.2 Dodávání Pøístroj se dodává s dokumentací, sjednanou mezi výrobcem a odbìratelem. 7.3 Doprava Pøístroje se dodávají v obalu, zaruèujícím stabilitu po pùsobení bìžných mechanických a teplotních vlivù. 8. Provedení a objednávání Pøístroj je možné objednat vyplnìním objednávky s uvedením typu a poètem kusù. Pøíklad objednávky: Objednáváme kompar typ S , 10ks 9. Montáž, uvedení do provozu, servis a opravy Kompar je urèen k montáži do rozvadìèù na lištu DIN (G-32, 35x7,5, 35x15), adaptér je souèástí pøístroje. Nemá vlastní pojistku ani vypínaè, to je nutné øešit v rámci projektu. Pøístroj nevyžaduje obsluhu ani údržbu. 10. Záruka za jakost Výrobce ruèí za pøístroj 12 mìsícù ve smyslu obchodního zákoníku ( 429 a násl.). Vady vzniklé v záruèní dobì prokazatelnì vadným materiálem nebo vadným provedením, budou opraveny zdarma, bude-li pøístroj zaslán v pùvodním nebo rovnocenném obalu výrobci Záruka se nevztahuje na vady, zpùsobené neoprávnìným zásahem do pøístroje, nedodržením technických a provozních podmínek stanovených výrobcem a násilným mechanickým poškozením.

02- TP0799/TP S a è. 03-TP0799/TP S. 5.2.1. Kontrola funkce: Celkovou kontrolu vzhledu, provedení a kompletnosti výrobku. Kontrolujeme shodu dokumentace se skuteèností ( rozsah, provedení ). 6.

5 11. Balení a expedice V pøípadì, že je kompar expedován samostatnì vloží pracovník expedice daný pøístroj do papírové krabice a volný prostor vyplní tlumící hmotou. Poté zajistí víko obalu a provede jeho oznaèení adresátem. 12. Recyklace Kompar je možné rozdìlit na jednotlivé druhy použitého materiálu a podle zásad smìrnice Zabezpeèení odpadového hospodáøství SM-15 zajistit jejich uložení a následnou likvidaci.

Poté zajistí víko obalu a provede jeho oznaèení adresátem. 12.

6 Zapojení pøístroje typu KOMPAR S-2X.XX.XX Výstup 24V do smyèky Vstup komparátor Zapojení mìøené smyèky svorky 19 (+) a 18 (-). Pomocná svorkovnice Svorka relé Re3 (rozpojením spojky relé Re3 kmitá) Nastavení komparace Zdr. Komp. Re1 Re2 Re3 Re1 Re2 Re Výstupní kontakty relé Re1-3 5A/230V 230V/50Hz AC

Pomocná svorkovnice Svorka relé Re3 (rozpojením spojky relé Re3 kmitá) Nastavení

7 Zapojení pøístroje typu KOMPAR S-0X.XX.XX Vstup komparátor - Zapojení mìøené smyèky svorky 18 (+) a 17 (-). Pomocná svorkovnice Svorka relé Re3 (rozpojením spojky Re3 relé kmitá) Nastavení komparace Komp. Re1 Re2 Re3 Re1 Re2 Re Výstupní kontakty relé Re1-3 5A/230V 230V/50Hz AC

Pomocná svorkovnice Svorka relé Re3 (rozpojením spojky Re3 relé kmitá) Nastavení

8 Sortimentní tabulka S- x x. x x. x x S- 0 bez zdroje pouze komparátor 2 zdroj zdroj pro proudovou smyèku 4-20 ma x 2 2 ks poèet komparaèních obvodù relé x 3 3 ks x x 0 1 žádné v okamžiku pøipojení na napájecí x x 1 1 Re 1 napìtí jsou zvolená relé sepnuta x x 2 1 Re 1 + Re 3 x x 3 1 Re 3 x x x x (4) - 20 ma vstupní signál x x x x V Rozmìry pøístroje 93,04 mm 43,15 mm 95,40 mm

poèet komparaèních obvodù relé x 3 3 ks x x 0 1 žádné v okamžiku pøipojení na napájecí x x 1 1 Re
