ZPĚTNÉ VYUŽITÍ ODPADNÍ A DEŠŤOVÉ VODY

Transkript

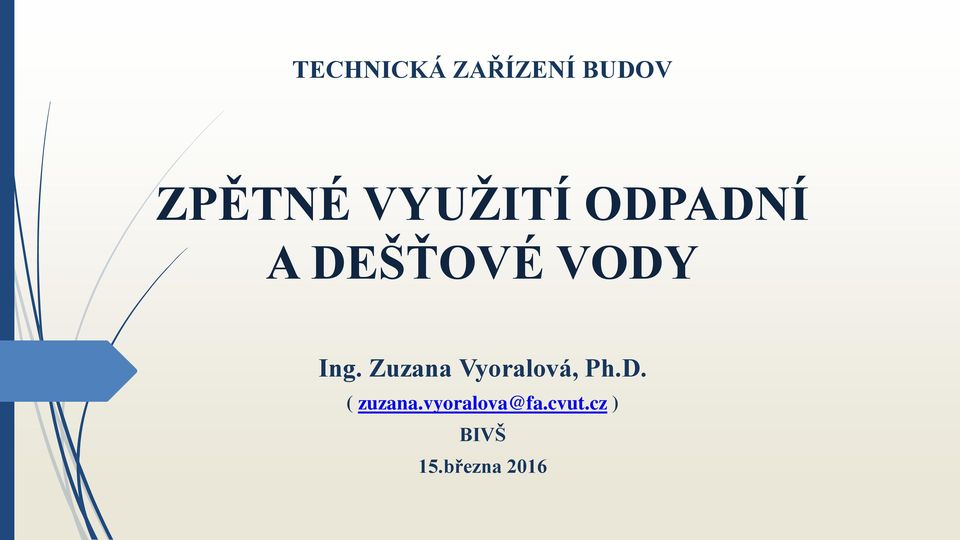

1 TECHNICKÁ ZAŘÍZENÍ BUDOV ZPĚTNÉ VYUŽITÍ ODPADNÍ A DEŠŤOVÉ VODY Ing. Zuzana Vyoralová, Ph.D. ( zuzana.vyoralova@fa.cvut.cz ) BIVŠ 15.března 2016

2 OBSAH PŘEDNÁŠKY : ÚSPORA VODA SPECIÁLNÍ ZP ZPĚTNÉ VYUŽITÍ ŠEDÉ ODPADNÍ VODY ZPĚTNÉ VYUŽITÍ DEŠŤOVÉ VODY ENERGETICKÉ VYUŽITÍ ODPADNÍVODY DALŠÍ MOŽNOSTI VYUŽITÍ ODPADNÍ VODY

3 ZÁSOBY VODY Na celé zeměkouli 1,4 miliardy km³ vodstva 97% nepoužitelná voda. 3% sladká voda ( v ledu na pólech a ledovcích a na horách ) Volně použitelný díl veškeré vodní zásoby obnáší 0,3%. Největší problém vodní kvalita. Příprava pitné vody, z důvodu používání nitrátů, fosfátů, rostlinných ochranných látek a jiných chemických látek, je stále dražší a těžší. NUTNÉ ŠETŘIT PITNOU VODOU NEBO HLEDAT MOŽNOSTI JEJÍHO ČÁSTEČNÉHO NAHRAZENÍ JINÝM TYPEM VODY

4 ÚSPORA PITNÉ VODY A JEJÍ MOŽNOSTI NAHRAZENÍ Instalace úsporných zařízení na vodu Zpětné využití odpadní vody Využití tepelné energie odpadní ( splaškové ) vody

5 ÚSPORNÁ VODOVODNÍ ZAŘÍZENÍ ( dvojité nádržky záchodů, splachovací páky, tlakové redukční systémy ) úsporné výtokové armatury - úsporné, nastavitelné sprchové hlavice, škrtící kroužky a perlátory dvojité nádržky záchodů zmenšování objemu nádržek WC ( 3 l )

6 ÚSPORNÉ WC - příklad

7 NAHRADITELNOST A ÚSPORA PITNÉ VODY

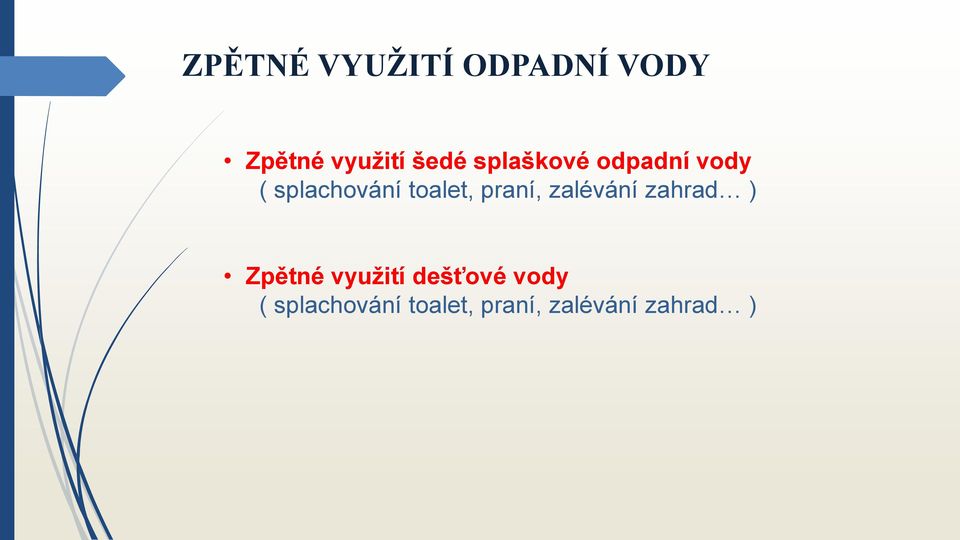

8 ZPĚTNÉ VYUŽITÍ ODPADNÍ VODY Zpětné využití šedé splaškové odpadní vody ( splachování toalet, praní, zalévání zahrad ) Zpětné využití dešťové vody ( splachování toalet, praní, zalévání zahrad )

9 HOSPODAŘENÍ S ODPADNÍMI VODAMI 9

10 ROZDĚLENÍ VODY - EVROPA

11 ZPĚTNÉ VYUŽITÍ ŠEDÉ SPLAŠKOVÉ ODPADNÍ VODY - dělení splaškové vody Voda splašková - je odpadní voda, která odtéká z kuchyní, hygienických místností, prádelen apod. Splašková odpadní voda obsahuje rozpuštěné a nerozpuštěné organické i neorganické látky. 1.Černá voda - je splašková voda, která obsahuje fekálie a moč. 2.Šedá voda - je splašková odpadní voda, která neobsahuje fekálie a moč ( vany, sprchy, kuchyně, pračky ) 3.Žlutá voda je splašková voda, která obsahuje moč. nahraditelná šedou vodou

12 ZPĚTNÉ VYUŽITÍ ŠEDÉ SPLAŠKOVÉ ODPADNÍ VODY - použití po úpravě šedé vody ( fyzikálně-chemické pískové filtry a membrány nebo biologické ošetření ) je možné ji znovu použít : na praní splachování do zavlažovacích systémů

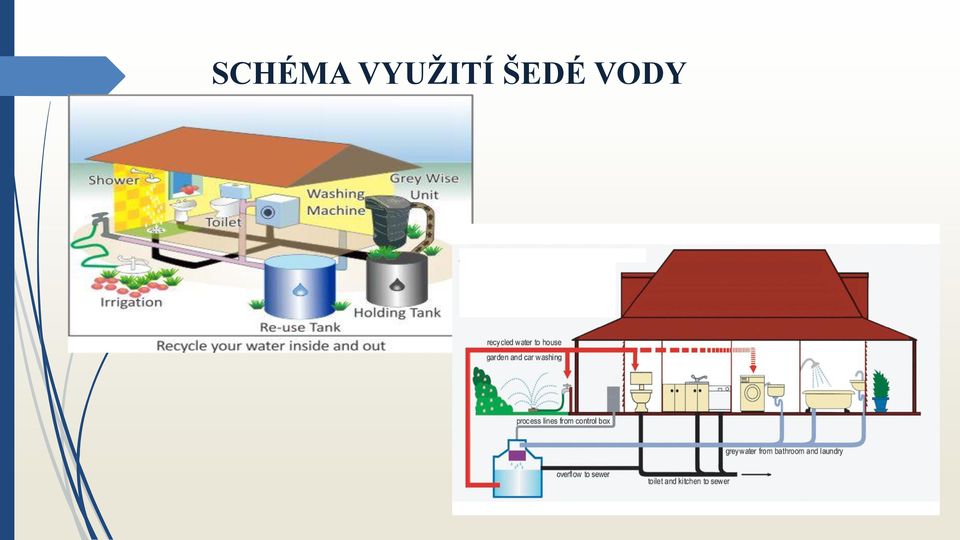

13 SCHÉMA VYUŽITÍ ŠEDÉ VODY 13

14 SCHÉMA VYUŽITÍ ŠEDÉ VODY

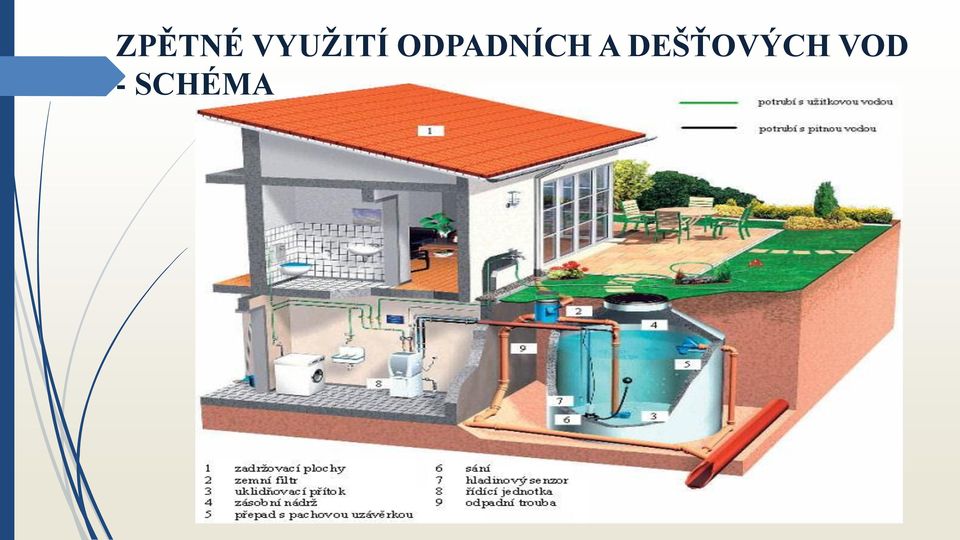

15 ZPĚTNÉ VYUŽITÍ ODPADNÍCH A DEŠŤOVÝCH VOD - SCHÉMA 15

16 ZPĚTNÉ VYUŽITÍ DEŠŤOVÉ VODY - prvky k zachycení dešťové vody ( odvodňované plochy, vtoky, žlaby )

17 ZPĚTNÉ VYUŽITÍ DEŠŤOVÉ VODY - Filtrace ( hrubé nečistoty lapače střešních splavenin mechanické čištění, mikrobiologické znečištění filtry )

18 ZPĚTNÉ VYUŽITÍ DEŠŤOVÉ VODY - akumulace ( nádrže, kde probíhá sedimentace a čištění, stačí i bet. nádrž cca 9m³ doplněná ponorným čerpadlem, která je opatřena přepadem buď do kanalizace, nebo do trativodu)

19 ZPĚTNÉ VYUŽITÍ DEŠŤOVÉ VODY - čerpací zařízení ( využitelné pro zpětné hospodaření s odp. vodou, v případě, že je nedostatek dešťové vody nutné napojit na objektový rozvod pitné vody )

20 ZPĚTNÉ VYUŽITÍ DEŠŤOVÉ VODY - objektová jednotka

21 ZPŮSOBY VYUŽITÍ DEŠŤOVÉ VODY Zálivka zahrady, mytí auta nebo na doplňování vody v bazénu, využití v technickém zázemí domácnosti, požární nádrže

22 ZPŮSOBY VYUŽITÍ DEŠŤOVÉ VODY Splachování WC, praní - ( zachycovací a akumulační zařízení musí doplněno filtrací, samostatné vedení, nutnost napojení na objektový vodovod, akumulační nádrž opět napojena na trativod nebo vsakovací zařízení )

23 Další varianty využití dešťové nebo splaškové odpadní vody 23

24 ZPĚTNÉ VYUŽITÍ DEŠŤOVÉ VODY A ŠEDÉ VODY ODPADNÍ zapojení do systému odvodnění objektu

25 DALŠÍ VYUŽITÍ SPLAŠKOVÉ ODPADNÍ VODY - černé Kompostování - centrální

26 DALŠÍ VYUŽITÍ SPLAŠKOVÉ ODPADNÍ VODY - černé Kompostování - lokální

27 VYUŽITÍ TEPELNÉ ENERGIE ODPADNÍ VODY Tepelná energie odpadní vody je využívána k předehřevu teplé vody v rozvodu vnitřního vodovodu. Teplo můžeme získávat : z šedé splaškové odpadní vody - potrubí šedé odpadní vody je omotáno měď. výměníkem tepla s teplotou vody 10⁰C, která je ohřívána šedou vodou ( 30 ⁰C ) vhodné pro předehřátí vody: pro baterie k umyvadlům a sprchám k zásobníku TV

28 VYUŽITÍ TEPELNÉ ENERGIE ODPADNÍ VODY

29 VYUŽITÍ TEPELNÉ ENERGIE ODPADNÍ VODY

30 PŘÍKLADY SYSTÉMU S VYUŽITÍM ODPADNÍHO TEPLA 30

31 VYUŽITÍ TEPELNÉ ENERGIE ODPADNÍ VODY Z kanalizace mimo objekt tepelná energie se získává pomocí výměníků uložených ve větších průměrech ležatých gravitačních nebo podtlakových systémů

32 VYUŽITÍ TEPELNÉ ENERGIE ODPADNÍ VODY Z předčišťovacích zařízení použití omezeno kvůli velké délce rozvodů Princip tohoto zpětného využití tepelné čerpadlo

33 PASIVNÍ DŮM soběstačný objekt

34 INTELIGENTNÍ DŮM
